Купить Гидравлические разделители CALEFFI по указанным ценам можно в Москве и Московской области в случае самовывоза товара с нашего склада. Доставка осуществляется автотранспортными компаниями в любой регион России.

Недорогие и высококачественные гидравлические стрелки от итальянской компании Калеффи обеспечивают сбалансированную работу различных отопительных контуров и качественное удаление шлама.

Подробнее…

Сортировка

Название +/-

артикул

Производитель

Цена товара

Показать40

артикул: 548008

Кол-во:

артикул: 548007

Кол-во:

артикул: 548006

Кол-во:

артикул: 548009

Кол-во:

артикул: 548100

Кол-во:

артикул: 548120

Кол-во:

артикул: 548150

Кол-во:

артикул: 548200

Кол-во:

артикул: 548250

Кол-во:

артикул: 548050

Кол-во:

артикул: 548060

Кол-во:

артикул: 548062

Кол-во:

артикул: 548080

Кол-во:

артикул: 549508

Кол-во:

артикул: 549507

Кол-во:

артикул: 549506

Кол-во:

артикул: 549509

Кол-во:

Гидравлические стрелки (разделители) CALEFFI

В многоконтурных системах отопления могут проявиться такие условия работы системы, при которых циркуляционные насосы взаимодействуют, создавая аномальные изменения расходов и напора в контурах.

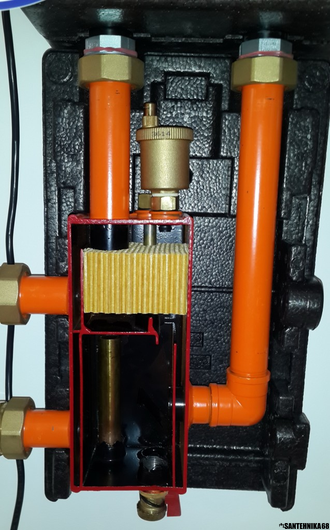

Гидравлический разделитель (гидрострелка) создает участок уменьшенного гидравлического сопротивления, который позволяет сделать гидравлически независимыми первичный и вторичный контуры, соединенные с ним; поток в одном контуре не образует потока в другом, если гидравлическое сопротивление на общем участке незначительно.
При наличии гидравлического разделителя можно получить контур подготовки с постоянным и распредельный контур с изменяемым расходом: типичные условия работы современных систем отопления.

Преимущества использования гидрострелок CALEFFI

• Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
• Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
• В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
• Система отопления работает большую часть времени в условиях далеких от рассчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
• Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
• Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
• Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
• Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Функциональные характеристики гидравлических стрелок CALEFFI

• Гидравлический сепаратор. Обеспечивает независимость связанных гидравлических контуров.
• Дешламатор. Обеспечивает отделение и сбор песка, шлама и других загрязнений, присутствующих в отопительных контурах. Снабжен соединением с вентилем-отсекателем для сливного трубопровода.
• Автоматический деаэратор. Обеспечивает атоматическое удаление воздуха, содержащегося в теплоносителе. Снабжен соединением с вентилем-отсекателем для проведения технического обслуживания.

Гидрострелки Caleffi серии 548 выпускаются следующих размеров:

Гидравлический разделитель резьбовой. Размеры: 1″, 1 1/4″ и 1 1/2″ с внутренней резьбой с накидной гайкой.
Оборудованы автоматическим воздухоотводчиком.
Гидравлические разделители фланцевые. Размеры: Ду 50, Ду 65, Ду 80 и Ду 100.
Оборудованы:
— Автоматическим деаэратором. Соединение на выходе 3/8″ внутр. резьб. Корпус из латуни, хромированный.
— Вентилем-отсекателем деаэратора. Корпус из латуни, хромированный.
— Сливным вентилем. Соединение 1 1/2″ внутр. резьб. Корпус из латуни, хромированный.
— Изоляционным кожухом из жесткого пенополиуретана из закрытых ячеек и наружной пленкой из гофрированного алюминиевого листа.
Гидравлические разделителе фланцевые с изоляцией. Размеры: Ду 50, Ду 65, Ду 80 и Ду 100.

Технические характеристики гидравлических стрелок CALEFFI (КАЛЕФФИ):

• Максимальное рабочее давление: 10 бар
• Диапазон рабочей температуры: 0 — 1 1 0 °С
• Используемые текучие среды: вода, неопасные растворы с этиленгликолем.
• Максимальное процентное количество гликоля: 30%
• Корпус гидрострелок изготовлен из стали, окрашенной эпоксидными порошками.
• Корпус деаэратора, корпус отсекателя и сливного вентиля изготовлен из латуни
• Поплавок деаэратора: у резьбовых моделей — PP, у фланцевых — нержавеющая сталь.

На фланцевых гидравлических разделителях Калеффи отсечение деаэратора производится вручную с помощью шарового вентиля.
На резьбовых гидрострелках воздухоотводчик отсекается автоматически краном, закрывающимся при удалении воздухоотводчика из системы.

Гидравлические стрелки рассчитываются по значению максимального расхода на входе, которое должно превышать расход как в первичном, так и во вторичном отопительных контурах.

Соответствие диаметра гидрострелок Caleffi расходу теплоносителя

Теплоизоляция гидравлических разделителей CALEFFI

Фланцевые гидравлические стрелки Caleffi поставляются в комплекте с изоляционным кожухом, отштампованным горячим способом, обеспечивающим идеальную тепловую изоляцию. Кроме этого, наличие наружной алюминиевой пленки делает сепаратор полностью герметичным также и в отношении проникновения водяного пара из наружного помещения внутрь. Данный тип изоляции можно применять в системах холодного водоснабжения, т.к. она предотвращает образование конденсата на поверхности корпуса клапана.

Характеристики теплоизоляции гидрострелок КАЛЕФФИ:

Внутренняя часть
— Материал: Жесткий пенополиуретан из закрытых ячеек
— Толщина: 60 мм
— Плотность: 45 кг/куб.м
— Теплопроводность ( ISO 2581]: 0,023 Вт/м°К
— Рабочая температура: 0 — 1 0 5 °С
Наружная отделка
— Материал: Гофрированный алюминиевый лист
— Толщина: 0,7 мм
— Класс огнезащиты (DIN 4102]: Класс 1
Головная отделка
— Материал, отштампованный тепловым способом: PC

Габаритные размеры гидрострелок Caleffi

Итальянская компания CALEFFI S.p.A. выпускает очень интересный с точки зрения многофункциональности гидравлический сепаратор SEP4 серии 5495

Многофунциональный сепаратор Caleffi SEP4 выполняет различные функциональные задачи, свойственные типовым контурам, работающих в системах климатизации:

Функция гидрострелки или гидравлической сепарации: делает независимыми соединенные гидравлические контуры — различные расходы в первичном и вторичном контурах не влияют на взаимный режим работы, т. е. дает возможность получить первичный (котловой) контур с постоянным расходом и распределительный контур с изменяющимся расходом.
Дешламация: благодаря внутреннему элементу, отделяет и накапливает шлам в камере сбора шлама.
Удаление магнитных частиц: запатентованная магнитная система в виде съемног магнитного кольца улучшает сбор железосодержащего шлама и удерживает его на участке сбора, предотвращая его возврат в систему циркуляции.
Дегазация: расширение сечения Caleffi SEP4 снижает скорость потока теплоносителя, а сетка из технополимера создает вихревые потоки, благоприятствуя высвобождению микропузырьков воздуха.

Вы можете купить в Москве гидравлические сепараторы Caleffi SEP4 следующих типоразмеров: Ду 25 (1»), Ду 32 (1 ¼»), Ду 40 (1½»), Ду 50 (2»).
Типоразмер гидравлического сепаратора Калеффи SEP4 подбирается из значения максимального рекомендуемого расхода на подаче. Выбранное значение должно быть выше между суммой расходов первичного контура и суммой расходов вторичного контура.

Геометрические размеры сепараторов Caleffi SEP4

Схема применения многофунционального гидравлического сепаратора Caleffi SEP4

Наши специалисты помогут Вам подобрать, а также смонтировать Гидрострелку CALEFFI, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Гидравлические стрелки WHY 120/80, 5м3/ч Buderus. Цены, отзывы, описание > Каталог оборудования > Санкт-Петербург

Гидравлические стрелки WHY 120/80, 5м3/ч Buderus. Цены, отзывы, описание > Каталог оборудования > Санкт-Петербург

Каталог Комплектующие для котлов отопления Системы быстрого монтажа Для настенных котлов Германия Buderus Гидравлические стрелки WHY

Код товара:

82604

Артикул производителя:

8718599386

Страна-производитель:

Германия

Производитель:

Buderus

0. 0
(оценок: 0)

45 700

Количество, шт:

Купить
в 1 клик

Напечатать

Добавить в закладки

Добавить в сравнения

Информацию по наличию и срокам поставки данного оборудования необходимо получить у менеджера

Имеются в наличии аналоги данного оборудования
Подробнее

Доставим грузовым транспортом за 1400 руб по СПб в пределах КАД*

* Не включая удаленные районы Санкт-Петербурга: Курортный, Петродворцовый, Ломоносовский, Кронштадтский

Возможен самовывоз

Подробнее

Покупаете у официального дилера!

Посмотреть сертификат

Нужен совет? Позвоните нам!

+7 (812) 401-66-31 (многоканальный) или

+7 (800) 333-56-06 (бесплатный по России)

Заказать обратный звонок

Основные характеристики оборудования Гидравлические стрелки WHY 120/80, 5м3/ч Buderus

Вид оборудования:

системы быстрого монтажа

Применение:

для настенных котлов

Происхождение бренда:

Германия

Информация об оборудовании Гидравлические стрелки WHY 120/80, 5м3/ч Buderus

•

  Описание

•

  Габаритный чертеж
  1

•

  Документация
  1

•

  Отзывы
  0


Гидравлические стрелки WHY 120/80, 5м3/ч

Гидравлическая стрелка Buderus WHY идет в комплекте с погружной гильзой для датчика температуры, настенный держатель, кран опорожнения, дюбеля и гайки.

Гидравлическая стрелка Buderus применяется:

• для предотвращения воздействия насосов потребителей тепла на котловые насосы и наоборот;
• для организации работы многокотельной установки, увеличивает её КПД;
• помогает конденсационным котлам выходить на максимальную мощность, и обеспечивает им длительный срок эксплуатации

Проспект

Аналоги данного оборудования

Товары-аналоги — это доступные товары с идентичными или похожими характеристиками, которыми потребитель может заменить желаемый товар в случае необходимости. Например, при повышении цены на привычный продукт он может выбрать более дешевый аналог.

Данный подбор аналогов носит рекомендательный характер, мы не не можем гарантировать полное совпадение по всем параметрам — обратитесь за консультацией к нашим менеджерам.

Возможные* аналоги из нашего ассортимента

* аналоги подбирались автоматически, возможны существенные отличия по отдельным характеристикам

Код товара: 20409

Артикул: 7747210567

Комплекты для настенного монтажа WMS 1, Ver 1 Buderus

7 000

Купить
в 1 клик

В наличии 2 шт

Код товара: 65163

Артикул: 82453042

Теплоизоляции стрелок SINUS 250/150 Buderus

88 710

Купить
в 1 клик

В наличии 1 шт

Код товара: 65165

Артикул: 82453046

Теплоизоляции стрелок SINUS 400/200 Buderus

125 520

Купить
в 1 клик

В наличии 1 шт

Код товара: 82599

Артикул: 8718599381

Гребенки отопительного контура Buderus HKV 2/32/40 DNA

41 290

Купить
в 1 клик

В наличии 2 шт

Код товара: 23232

Артикул: 7428555

Монтажные приспособления для комбинированного котла 30 кВт Viessmann

16 470

Купить
в 1 клик

В наличии 1 шт

Код товара: 65161

Артикул: 82452233

Гидравлические стрелки SINUS 400/200 DN150 Buderus

202 800

Купить
в 1 клик

В наличии 1 шт

С этим товаром покупают

Код товара: 69739

Артикул: 7736900843

Газовые конденсационные котлы Buderus Logamax plus GB172-42 i H (черные)

Товар снят с продажи

По запросу

Код товара: 73964

Артикул: 7738111003

Модули управления Buderus MC400

33 720

Купить
в 1 клик

По запросу

Код товара: 116866

Артикул: 8718541326

Водонагреватели косвенного нагрева Buderus Logalux SU300

Товар снят с продажи

По запросу

Код товара: 71237

Артикул: 7736995004

Горизонтальные комплекты dn 80/125 Buderus

16 220

Купить
в 1 клик

По запросу

Код товара: 82595

Артикул: 8718598609

Комплекты для настенного монтажа WMS 3 DNA Buderus

9 880

Купить
в 1 клик

По запросу

Код товара: 114082

Артикул: SIM-0010-630608

Манометры радиальные, корпус 63 мм, диапазон 0-6 бар, подключение 1/4″ Stout

Товар снят с продажи

По запросу

Код товара: 70788

Артикул: 8718584845

Интернет модули Buderus Logamatic web KM 200

Товар снят с продажи

По запросу

{{/if}}
{{if IsHit}}

ХИТ

{{/if}}
{{if IsNova}}

NEW

{{/if}}

{{/if}}

${Name}

{{if RemovedAll || UnknownPriceAll}}

{{if RemovedAll}}
Снят с продажи
{{else}}
Стоимость по запросу
{{/if}}
{{else}}

{{if ModelPrice. PriceOne}}
{{if !ModelPrice.Undefined}}
${ModelPrice.PriceMin}
{{else}}
Стоимость по запросу
{{/if}}
{{else}}
${ModelPrice.PriceMin} — ${ModelPrice.PriceMax}
{{/if}}
{{/if}}

{{if StockMainEnable}}
✔ на складе
{{/if}}

Понимание основных схем гидравлических систем

Автор Джош Косфорд, ответственный редактор

Из всех тем, находящихся под зонтиком размером с внутренний дворик гидравлических систем, гидравлические символы получают наибольшее количество запросов от тех, кто хочет узнать больше о гидродинамических технологиях. Чтение любой схемы с более чем тремя символами может быть пугающим, если ваш опыт ограничен. Но научиться невозможно. На самом деле, требуется только базовое понимание того, как работают символы и как они расположены на диаграмме. Одна из проблем — даже если вы запомнили каждый символ в библиотеке — понять, почему конкретный символ используется в схеме; этой части трудно научить, и она приходит только с опытом.

В этом месяце я познакомлю вас с основами, чтобы вы знали, как рисуются и структурируются стандартные линии и формы, чтобы их можно было интерпретировать повсеместно. Если вы уже знакомы со схемами, не теряйте простоты. В некоторых случаях я также попытаюсь привести примеры более старых символов, поскольку на многих заводах есть старые машины со старыми схемами.

Основными элементами любой схемы являются линии различных типов. Чаще всего используется сплошная черная линия, которую я называю базовой линией. Это многофункциональная линия, которая используется для обозначения всех распространенных форм (таких как квадраты, круги и ромбы), а также для обозначения проводников жидкости, таких как линии всасывания, нагнетания и возврата.

Другим широко используемым стилем линий является штрихпунктирная граница или линия ограждения. Это представляет собой группу гидравлических компонентов в составе составного компонента (например, направляющего клапана с пилотным управлением, включающего в себя как пилотный, так и главный ступенчатый клапан), подсхемы (например, предохранительной схемы для гидравлического пресса) или стандартной схемы. один гидравлический коллектор с картриджными клапанами. Как правило, граничное ограждение представляет собой четырехсторонний многоугольник, в котором используются штрихпунктирные линии с различными символами клапанов, содержащимися внутри, как представление фактической гидравлической системы.

Третья наиболее часто встречающаяся линия — это простая пунктирная линия. Это двойная функциональная линия, представляющая как пилотную, так и дренажную линии. Линия управления как в представлении, так и в функциях использует гидравлическую энергию для подачи сигналов или управления другими клапанами. Умение разбираться в линиях управления является ключом к пониманию сложных гидравлических схем. В качестве дренажной линии пунктирная линия просто представляет любой компонент с утечкой жидкости, требующий пути, представленного на чертеже.

Когда линии на схеме представляют шланги, трубки или патрубки на машине, они часто должны пересекаться или соединяться с другими кабелепроводами. В случае соединения гидравлических трубопроводов к месту соединения на чертеже добавляется точка или узел, чтобы показать, как они соединяются на машине. Линия, которая пересекается на чертеже, не обязательно должна пересекаться на машине, но требуется пояснение к чертежу, чтобы отличить пересекающиеся линии от соединяющихся. Раньше пересечение линий отображалось как прыжок или мост, но в настоящее время стандартом является то, что они просто пересекаются без драмы.

Если мы продвинемся немного дальше вашей основной линии, у нас есть три другие общие формы, используемые в гидравлических схемах. Это круг, квадрат и ромб. В основе 99% гидравлических символов лежит один из этих трех. Насосы и моторы любого типа рисуются с помощью круга, как и измерительные приборы. Клапаны любого типа используют базовый квадрат в качестве начала. Некоторые из них представляют собой просто один квадрат, например клапаны давления, но в других используются три соединенных квадрата, например, с трехпозиционным клапаном. Ромбами обозначаются устройства кондиционирования жидкости, такие как фильтры и теплообменники.

Квадрат используется в основном для клапанов различных типов; клапаны давления и направляющие клапаны являются наиболее распространенным использованием. Один квадрат используется для каждого упрощенного клапана давления, который я могу придумать; предохранительные клапаны, редукционные клапаны, уравновешивающие клапаны, клапаны последовательности и т. д. Каждый напорный клапан, за исключением редукционного клапана, называется нормально закрытым и не пропускает жидкость в нейтральном состоянии. Клапаны должны открываться посредством прямого или управляющего давления, которое может возникнуть в любом месте в пределах настройки пружины.

Если разобрать символ предохранительного клапана, мы увидим еще несколько форм, ранее не обсуждавшихся. Первый — стрелка. В большинстве случаев стрелки не используются, и предполагается, что жидкость может течь в любом направлении. В случае нашего предохранительного клапана жидкость проходит через него только в одном направлении, как видно по вертикальной смещенной стрелке. Вторая стрелка предохранительного клапана нарисована по диагонали, что означает возможность регулировки. В этом случае наложенная пружина означает, что этот предохранительный клапан имеет пружину с регулируемыми настройками давления.

Предположим, что предохранительный клапан настроен на 2000 фунтов на квадратный дюйм. Вы заметили пунктирную линию, идущую от нижней части символа, закругляющую угол и прикрепленную к левой стороне. Эта пунктирная линия указывает на то, что клапан управляется непосредственно давлением на его входном отверстии, и что управляющая жидкость может воздействовать на клапан, сдвигая стрелку вправо. На реальном клапане, конечно, нет стрелки, но, как и характер гидравлических символов, он просто представляет собой визуальную модель того, что происходит. Когда давление в пилотной линии приближается к 2000 фунтов на квадратный дюйм, стрелка перемещается до тех пор, пока клапан не достигнет центра, позволяя жидкости проходить, что, в свою очередь, снижает давление до тех пор, пока давление вверх по течению не достигнет 2000 фунтов на квадратный дюйм.

Редукционный клапан является единственным нормально открытым клапаном давления в гидравлике. Как видите, он очень похож на предохранительный клапан, за исключением двух изменений в символе. Во-первых, стрелка показывает, что он течет в нейтральном положении, тогда как предохранительный клапан заблокирован. Во-вторых, он получает пилотный сигнал после клапана. Когда давление на выходе поднимается выше значения настройки пружины, клапан закрывается, предотвращая попадание входящего давления на путь вниз по потоку, что позволяет давлению снова упасть до уровня ниже уставки давления.

Направленные клапаны по-прежнему используют квадратные оболочки, что видно на показанных тарельчатом клапане 2/2 и электромагнитном клапане 4/3. Каждый конверт или квадрат представляет одно из возможных положений клапана. Тарельчатый клапан 2/2 не указывает, как смещается клапан, но он блокирует поток в одном положении и пропускает его в другом. Клапан 4/3 показывает, что он блокирует весь поток в среднем (нейтральном) положении. Затем его можно сместить в левую или правую оболочку, по существу реверсив поток из рабочих портов. Символы пружины расположены над каждым из символов соленоида, и это представляет собой двойные соленоиды с функцией центрирования пружины.

Круги обозначают насосы и двигатели в 90% используемых символов, а также могут использоваться в обратных клапанах или манометрах. Треугольные стрелки обозначают направление движения жидкости; в случае насосов он обращен наружу, а в случае двигателей — внутрь. Двигатели часто имеют двунаправленное вращение и также имеют треугольник внизу, позволяющий жидкости поступать через любой порт. Некоторые насосы могут одновременно быть двигателями и, кроме того, могут быть двухвращательными, как показано на следующем символе. Символ насоса переменной производительности с компенсацией давления широко варьируется, а иногда просто показан стрелкой внутри круга. Этот конкретный пример является моим любимым, и он несколько прост, хотя он может стать довольно сложным, показывая отдельные символы для различных компенсаторов, отверстий и/или электропропорциональных клапанов.

Последней базовой формой, обычно используемой в гидравлических символах, является ромб. Ромбами обозначены устройства кондиционирования, такие как фильтры, нагреватели или охладители. Вы можете себе представить, что пунктирная линия, разделяющая пополам символ фильтра, улавливает частицы по мере их прохождения. Для охладителя две направленные наружу стрелки представляют тепло, излучаемое охладителем. Наконец, показан теплообменник типа «жидкость-жидкость», показывающий путь входящей и выходящей жидкости, отводящей тепло из системы.

Основы гидравлической символики довольно просты, но я коснулся только поверхности. Есть много специализированных символов, представляющих такие вещи, как электроника, аккумуляторы, различные цилиндры и шаровые краны, которые я не могу показать. Кроме того, каждый символ, который я показал, представляет небольшую часть возможных модификаций каждого из них; существует, вероятно, сотня или более способов представить гидравлический насос с помощью схематического символа.

Наконец, способы комбинирования гидравлических символов для создания полной схемы, представляющей реальную машину, безграничны. Я рекомендую вам тратить время на чтение гидравлических схем, чтобы интерпретировать символы, когда у вас есть время. Вы не только откроете для себя уникальные символы, но и увидите уникальные способы использования старых символов и компонентов в гидравлической схеме.

Основные элементы схематических символов

Справка

Схематические символы и схематические рисунки очень распространены в области гидравлики.

Схема представляет собой простой способ показать все компоненты и соединения в гидравлической системе.

Схема также позволяет опытному читателю понять некоторые инженерные принципы и принципы работы, задуманные разработчиками машины.

На первый взгляд схема может показаться ошеломляющей!

Это потому, что схематические символы являются визуальным языком. Как и в любом языке, вам нужно понимать слова, прежде чем вы сможете понять, о чем идет речь.

Сначала мы изучим основные элементы, из которых состоят схематические символы.

Затем мы перейдем к некоторым более специализированным символам, с которыми вы можете столкнуться.

Имея это в виду, давайте научимся говорить схематично!

Линии, изображающие гидравлические шланги, трубы и трубки в сборе, являются неотъемлемой частью каждой схемы.

Сплошная линия обозначает основной путь потока. Это трубы или шланги между компонентами и проточные каналы внутри компонентов.

Короткие пунктирные линии — линии возврата/слива/бака. Эти линии являются основным путем возврата потока в водохранилище.

С другой стороны, длинные пунктирные линии предназначены для контрольных линий. Через большинство пилотных линий проходит очень небольшой поток, если он вообще есть. Многие из них используются только для определения давления.

Большая выпуклость на нормальной линии указывает на то, что эта линия представляет собой гибкий шланг. Обратите внимание, что на многих схемах гибкие шланги не отмечены, поэтому не думайте, что прямая линия на схеме всегда представляет собой сплошную трубу.

Белые (или пустые) стрелки на линии указывают на то, что это пневматическая линия, а не гидравлическая. Это можно увидеть только на схеме, имеющей как пневматический, так и гидравлический контуры.

Как вы, наверное, догадались, черные (или закрашенные) стрелки на линии указывают на то, что это гидравлическая линия. Опять же, это можно увидеть только на схемах, которые имеют как пневматические, так и гидравлические контуры.

Линия, состоящая из и коротких и длинных дефисов, представляет собой вложенную или коллекторную линию. Это используется, чтобы показать, что группа отдельных компонентов на самом деле содержится в одном блоке металла.

Наконец, на линии электропередач появятся крутые стрелки-молнии.

Наведите курсор мыши или коснитесь имен под схемой, чтобы выделить все линии этого типа.

Гидравлические схемы могут быть довольно сложными. Линии могут пересекаться повсюду. Некоторые из этих пересекающихся линий будут соединены, некоторые будут отдельными.

Важно уметь различать!

Подключенные линии

3-стороннее подключение к линии
(без соединительных узлов)

3-стороннее соединение линии

4-стороннее соединение линии

Если линия заканчивается на другой линии, как в первом примере, эти линии соединяются в системе. Но использование узла соединения, как и в двух других примерах, является предпочтительным способом показать, что две линии соединены.

Пересекающиеся линии

Пересекающиеся линии

Пересекающиеся линии (с перепрыгиванием)

Точно так же две линии, которые не соединены в гидравлической системе, могут быть прочерчены пересекающимися. Но использование перехода, как и во втором примере, делает более очевидным, что две линии не связаны.

Наведите курсор мыши или коснитесь имен под схемой, чтобы выделить соответствующие символы.

Помимо линий, другой важной частью любой схемы являются символы для компонентов системы.

Внешняя форма условного обозначения дает представление о функции этого системного компонента.

Кружком обозначен компонент, который в основном вращается (например, насосы и двигатели).

Алмазы — это компоненты, влияющие на гидравлическое масло в системе. (Символы масляных фильтров, нагревателей и охладителей имеют форму ромба. )

Квадрат обычно представляет собой вентиль. Предохранительные клапаны, редукционные клапаны и уравновешивающие клапаны — все это примеры квадратных схематических символов. Ряд квадратов вместе показывает различные положения гидрораспределителя. Подробнее об этом позже.

Наведите курсор мыши или коснитесь имен под схемой, чтобы увидеть форму символа каждого компонента.

Символы оператора отображаются рядом с символом компонента, чтобы показать, как этот компонент управляется.

Соленоид

Гидравлический пилот

Механический рычаг

Фиксатор

Пружина

Можно комбинировать несколько операторов. То, как они объединены, говорит вам больше о том, как работает компонент.

Стекирование операторов встык означает, что оба должны быть активированы для приведения в действие (работы) компонента. В этом примере клапан должен получать как электрический сигнал на соленоид , так и управляющий сигнал для срабатывания.

Операторы, расположенные рядом, означают, что или могут быть активированы для приведения в действие (управления) компонента. В этом примере клапан сработает, если получит управляющий сигнал, электрический сигнал на соленоид или и то, и другое одновременно.

Наведите курсор мыши или коснитесь имен операторов под схемой, чтобы выделить соответствующие символы.

Щелкните и перетащите каждый символ в нужное поле.

Аккумулятор

Гидравлический пилот

Дренажная линия

Обратный клапан

Выберите правильное название для каждого символа.

СоленоидHop-OverГибкий шлангОтверстиеЛиния коллектораСоединительный узелЦилиндрПружинаГидравлическая линияОбратный клапанКомпонент клапанаПилотная линияГлавная линия путиВращающийся компонентЧелочный клапанШаровой клапанСтойкаЭлектрическая линия

Вы только что сделали первый шаг к мастерству чтения схем.

Обладая этими знаниями, вы готовы к более подробным схематическим урокам и головоломкам в сеансе «Гидравлические схематические символы».
