О минимальной толщине несущих кирпичных стен [техническая экспертиза зданий и сооружений]

В.В. Габрусенко

Нормы проектирования (СНиП II-22-81) разрешают принимать минимальную толщину несущих каменных стен для кладки I группы в пределах от 1/20 до 1/25 высоты этажа. При высоте этажа до 5 м в эти ограничения вполне вписывается кирпичная стена толщиной всего 250 мм (1 кирпич), чем и пользуются проектировщики — особенно часто в последнее время.

С точки зрения формальных требований, проектировщики действуют на вполне законном основании и энергично сопротивляются, когда кто-то пытается их намерениям препятствовать.

Между тем тонкие стены наиболее сильно реагируют на всевозможные отклонения от проектных характеристик. Причем даже на такие, которые официально допустимы Нормами правил производства и приемки работ (СНиП 3.03.01-87). В их числе: отклонения стен по смещению осей (10 мм), по толщине (15 мм), по отклонению на один этаж от вертикали (10 мм), по смещению опор плит перекрытия в плане (6…8 мм) и пр.

К чему приводят эти отклонения, рассмотрим на примере внутренней стены высотой 3,5 м и толщиной 250 мм из кирпича марки 100 на растворе марки 75, несущей расчетную нагрузку от перекрытия 10 кПа (плиты пролетом по 6 м с обеих сторон) и веса вышележащих стен. Стена рассчитана на центральное сжатие. Её расчетная несущая способность, определенная по СНиП II-22-81, составляет 309 кН/м.

Допустим, что нижняя стена смещена от оси на 10 мм влево, а верхняя стена — на 10 мм вправо (рисунок). Кроме того, на 6 мм вправо от оси смещены плиты перекрытия. То есть, нагрузка от перекрытия N1 = 60 кН/м приложена с эксцентриситетом 16 мм, а нагрузка от вышележащей стены N2 — с эксцентриситетом 20 мм, тогда эксцентриситет равнодействующей составит 19 мм. При таком эксцентриситете несущая способность стены снизится до 264 кН/м, т.е. на 15%. И это — при наличии всего двух отклонений и при условии, что отклонения не превышают допустимые Нормами значения.

Схема действия усилий на стену при допустимых отклонениях

Если добавить сюда несимметричное нагружение перекрытий временной нагрузкой (справа больше, чем слева) и «допуски», которые позволяют себе строители, — утолщение горизонтальных швов, традиционно плохое заполнение вертикальных швов, некачественная перевязка, искривление или наклон поверхности, «подмолаживание» раствора, чрезмерное использование половняка и т. д. и т. п., — то несущая способность может снизиться еще не менее чем на 20…30%. В итоге перегрузка стены превысит величину 50…60%, за которой начинается необратимый процесс разрушения. Процесс этот проявляется не всегда сразу, бывает — спустя годы после завершения строительства. Причем надо иметь в виду, что чем меньше сечение (толщина) элементов, тем сильнее отрицательное влияние перегрузок, поскольку с уменьшением толщины уменьшается возможность перераспределения напряжений в пределах сечения за счет пластических деформаций кладки.

Если добавить ещё неравномерные деформации оснований (вследствие замачивания грунтов), чреватые поворотом подошвы фундамента, «зависанием» наружных стен на внутренних несущих стенах, образованием трещин и снижением устойчивости, то речь уже пойдет не просто о перегрузке, а о внезапном обрушении.

Сторонники тонких стен могут возразить, что для всего этого нужно слишком большое сочетание дефектов и неблагоприятных отклонений. Ответим им: подавляющее большинство аварий и катастроф в строительстве происходит именно тогда, когда в одном месте и в одно время собирается несколько негативных факторов — в этом случае «слишком много» их не бывает.

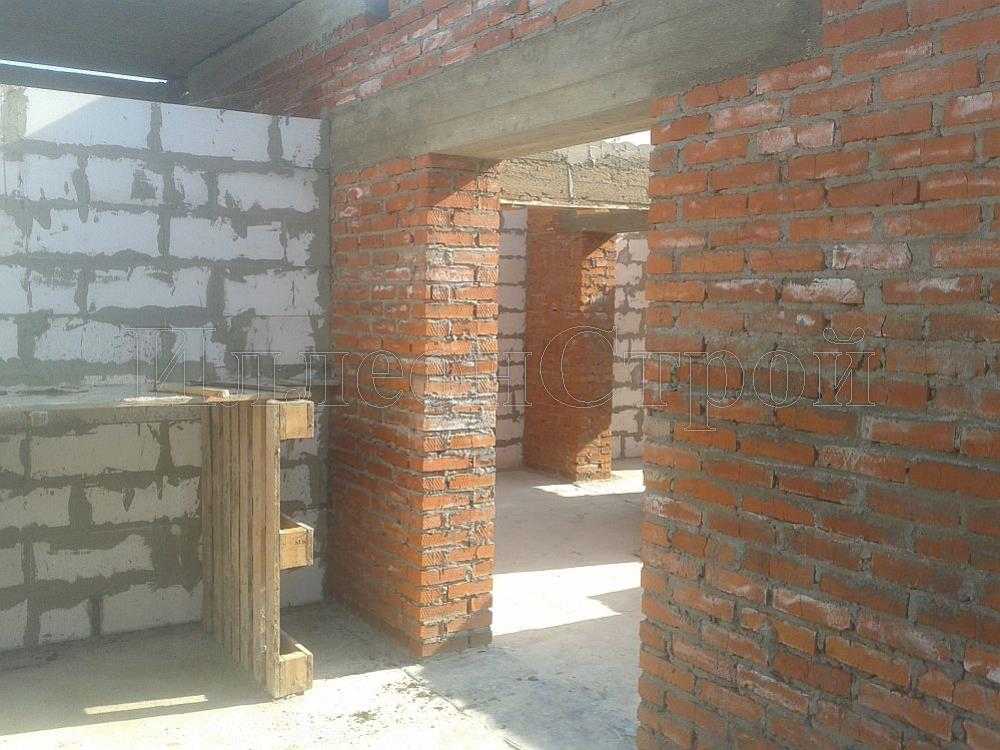

Несущая стена из кирпича, правила возведения

О том, какая должна быть несущая стена из кирпича, рассказывается в данной статье. Если вас интересует этот вопрос — читайте до конца.

несущая стена из кирпича

Видео в конце поможет вам правильно рассчитать толщину несущей стены.

  • 1 Кладка несущих стен из кирпича
    • 1.1 Показатели
    • 1.2 Расчёт материала
    • 1.3 Кладка
    • 1.4 Определение
      несущей части конструкции
    • 1.5 Итог
    • 1.6 Как сделать правильный расчёт несущей стены

Постройкой жилых домов, дач и прочих конструкций из кирпича, уже давно никого не удивишь.

Ведь у данного материала имеются отличные показатели по:

  • Прочности.
  • Морозостойкости.
  • Долговечности.
  • Экологичности.
  • Звукоизоляции.

Кроме этого, кирпич является негорючим и универсальным материалом.

Конечно, кирпичные постройки имеют свои недостатки, но при должном подходе к строительству и их можно обыграть так, что они станут несущественными.

Показатели

Отдельно стоит рассмотреть пару параметров, которые помогут в выборе материала для определённой конструкции.

Итак, при выборе кирпича можно увидеть букву «M», а рядом с не цифры 100, 125, 150, 175 или 200.

Так вот прочность обозначается именно «M100» и так далее. Цифра, стоящая после буквы, обозначает нагрузку, которую может выдержать материал.

То есть цифра 100 указывает на то, что кирпич сможет выдержать нагрузку массой 100 кг/см2.

Второй, не менее важный показатель, это морозостойкость, который представляет собой также сочетание буквы «F» и цифры, например 25, 35, 50.

Цифры здесь указывают как на кирпич подействует заморозка, с последующим оттаиванием, какое количество таких воздействий он способен перенести.

Кроме вышеперечисленных показателей, стоит учитывать, что кирпич может иметь не только разный вид, на который влияет материал, используемый при его изготовлении, но ещё и размеры.

Наиболее часто встречаемый в строительстве размер, являющийся ещё и стандартным, имеет длину в 250 мм, ширину в 120 мм и высоту равную 650 мм, но существуют и другие.

Полуторный, то есть, длина 250 мм, ширина 120 мм, высота 880 мм и двойной, где длина 250 мм, ширина 120 мм, а высота имеет 138 мм.

Именно от размера используемого материала, его показателей, зависит толщина кладки и то, где он будет использоваться.

Также кирпич может быть полнотелым или пустотелым. На этот параметр уже влияет то, какая должна быть стена из кирпича.

Полнотелый кирпич применяется для построек как одноэтажных, так и многоэтажных зданий, дымоходов и других объектов.

А вот пустотелый материал, чаще всего, используется для закладки пустот и проёмов в монолитных зданиях, так как обладает меньшими показателями прочности, и другими.

Расчёт материала

Перед расчётом материала для кладки несущих стен из кирпича, стоит ознакомиться со строительными нормами и правилами (СНиП).

Если говорить проще, то новичкам в строительном деле рекомендуется внимательно почитать СНиП и на основе классификации и таблиц, которые указаны в нём, можно рассчитать и устойчивость конструкции.

Конечно, данный параметр во многом зависит от толщины и высоты самой стены.

Однако, при расчёте материала, следует также учитывать:

  • Бюджет.
  • Нагрузка. На этот параметр влияет количество этажей у возводимой постройки, а также размер и планировка.
  • Место расположения будущей постройки, качество грунта.
  • Климатические особенности. Ведь при постройке жилого дома или дачи потребуется обеспечить как прочность, так ещё и хорошую теплоизоляцию.

Расчёт, как внутренних, так и внешних стен, должен осуществляться ещё на этапе проектирования объекта, но никак не в процессе.

При этом нельзя забывать о том, что, как правило, толщина внешних кирпичных стен составляет 38 см, то есть — 1,5 кирпича. Для кладки несущих стен из кирпича минимальный размер, также, равен 38 см.

Если строительство будет вестись в зонах, где довольно холодно, то минимальная толщина как внешних, так и несущих стен будет – 51 см, то есть, кладка в 2 кирпича.

Что касается кладки в 1 кирпич, равный 25 см, то такой вариант для внешних стен, может подойти только для одноэтажных строений или внутренних перегородок. Однако толщина несущей части строения всё равно должна составлять минимум 1,5 кирпича.

Кстати толщина кладки в 0,5 кирпича, то есть — 12 см отлично подойдёт для внутренних перегородок строения и позволит существенно сэкономить на стройматериалах. Однако не стоит забывать про климат.

Кладка

Толщина кладки кирпичных стен зависит
от:

  • Предполагаемой
    нагрузки. На нагрузку влияет не только количество этажей, но ещё и функциональность
    кладки. То есть тип, вид, а также толщина кладки зависит от того, какая стена
    будет выкладываться, наружная, несущая или ненесущая перегородка.
  • Климатических
    условий.
  • Соответствия
    действующим ГОСТам, чтобы строение было безопасным при эксплуатации.

Существенно удешевить, но при этом сохранить все необходимые свойства жилого строения поможет колодцевидная кладка.

В этом случае возведение стен осуществляется в 2 ряда, между которыми остаётся пространство примерно 14 — 25 см.

Данное пространство заполняется утеплителем, в виде легкой бетонной смеси, пенополистирола, керамзита и других материалов.

За счёт колодцевидной кладки:

  • Снижается вес конструкции.
  • Уменьшается
    количество требуемого материала.
  • Повышается
    уровень шумоизоляции, а также теплоизоляции.

Стоит отметить, что при заполнении пустот не рекомендуется пытаться экономить на утеплителе.

Также, не рекомендуется использовать для этих целей материалы, дающие по истечению некоторого времени сильную усадку.

Определение
несущей части конструкции

Задаваясь вопросом, какая кирпичная стена несущая, стоит понимать, что это та стена, которая принимает на себя нагрузку от балок, плит и прочих элементов строящейся или уже готовой конструкции.

На начальном этапе строительства для определения несущей стены, нужно создать конструктивный план будущей постройки, в котором должны быть указаны все нюансы.

При отсутствии подобного плана, чтобы понять какая именно кирпичная стена в доме является несущей, а какая нет, потребуется придерживаться следующих критериев:

  • Сначала учитывается расположение, то есть, нужно осмотреть все внутренние, наружные стены.
  • Стоит обратить внимание и на толщину стен, а также, используемый для их возведения материал. Минимальная толщина несущей стены из кирпича составляет 38 см. В случае с монолитными конструкциями, этот критерий снижается до 20-30 см.
  • Также учитывается опора плит перекрытия, опирающиеся на стены короткой стороной и балок.

Итог

При помощи СНиП, можно самостоятельно осуществить индивидуальный расчёт количества требуемого материала.

Вычисления проводятся с учётом особенностей планируемой конструкции, климатической зоны определённого региона.

Также, для этого всегда можно обратиться за квалифицированной помощью.

Как сделать правильный расчёт несущей стены

Полезные статьи:

  • Кирпичная стена
  • Кирпичный коттедж: кратко обо всём
  • Котёл из кирпича своими руками
  • Красивые грядки из кирпича своими руками
  • Круговая кладка из кирпича, инструкция

Типы кирпичных стен в строительстве

🕑 Время чтения: 1 минута

В строительстве используются различные типы кирпичных стен. Кирпичные стены являются наиболее прочной частью любого здания или сооружения. Они обеспечивают прочность и долговечность конструкции, а также помогают контролировать внутреннюю и наружную температуру. Она отделяет здание от внешнего мира.
Кладка — это слово, используемое для строительства с раствором в качестве связующего материала с отдельными блоками кирпича, камня, мрамора, гранита, бетонных блоков, плитки и т. д. Строительный раствор — это смесь связующего материала с песком. Вяжущими материалами могут быть цемент, известь, грунт или любые другие.
Долговечность и прочность кирпичной конструкции стены зависит от типа и качества используемого материала и мастерства изготовления.

Содержание:

  • Типы каменных стен в строительстве здания
    • 1. Стены кладки с нагрузкой
    • 2. Укрепленные каменные стены
    • 3. Стены с полы Кирпичные стены

В зависимости от вида отдельных блоков, применяемых для кладки стен, и их функций различают виды каменных стен:

1. Несущие кирпичные стены

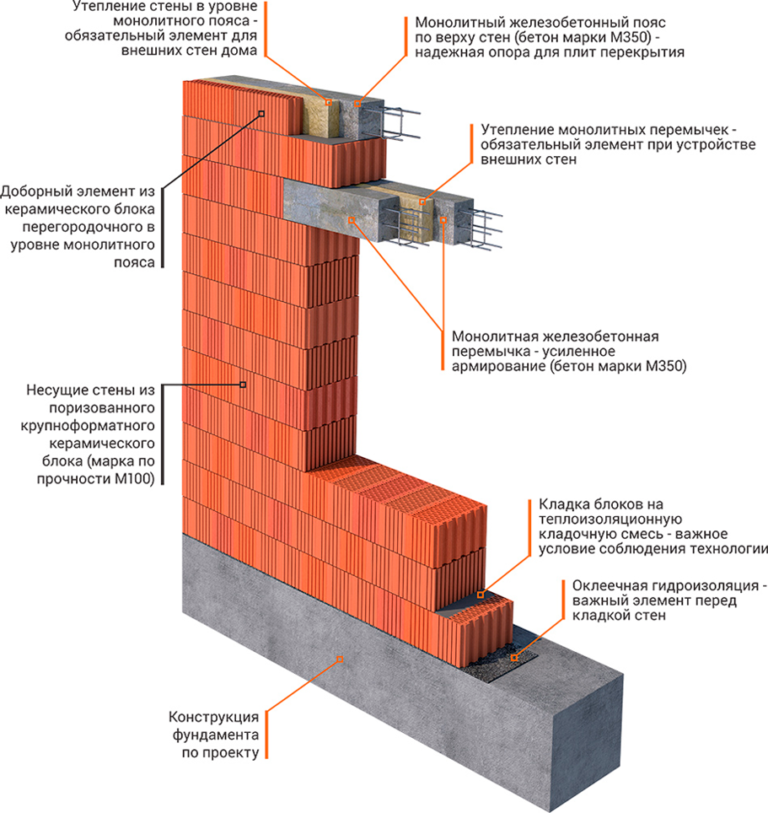

Несущие стены строят из кирпича, камня или бетонных блоков. Эти стены напрямую передают нагрузки с крыши на фундамент. Эти стены могут быть как внешними, так и внутренними. Строительные системы с несущими стенами экономичнее, чем системы с каркасными конструкциями.

Рис. Несущая кирпичная стена

Толщина несущих стен зависит от количества нагрузки от крыши, которую она должна нести. Например, несущая стена только с цокольным этажом может иметь внешние стены толщиной 230 мм, а с одним или несколькими этажами над ней, в зависимости от типа помещения, ее толщина может быть увеличена.
Несущие стены могут быть армированными или неармированными каменными стенами.

2. Стены из армированной кладки

Стены из армированного кирпича могут быть несущими или ненесущими. Использование арматуры в стенах помогает им выдерживать силы растяжения и большие сжимающие нагрузки. Стены из неармированной кладки подвержены трещинам и разрушению при больших сжимающих нагрузках и во время землетрясений. У них мало возможностей противостоять боковым силам во время сильного дождя и ветра. Трещины также образуются в неармированных каменных стенах из-за давления грунта или неравномерной осадки фундамента.



Для преодоления таких проблем используют стены из армированной кладки. Используется арматура в стенах через необходимые промежутки как по горизонтали, так и по вертикали. Размеры арматуры, их количество и шаг определяют исходя из нагрузок на стены и конструктивных условий.

3. Стены из пустотелой кладки

Стены с пустотелой или пустотелой каменной кладкой используются для предотвращения попадания влаги внутрь здания за счет создания полого пространства между внешней и внутренней поверхностью стены. Эти стены также помогают контролировать температуру внутри здания снаружи стены, поскольку полое пространство ограничивает прохождение тепла через стену.

Рис: Полая кирпичная стена

Когда стена подвергается воздействию влаги в течение продолжительного времени и проникает через наружную поверхность, вода достигает полости или полого пространства и стекает вниз. Затем они сливаются через дренажные отверстия наружу здания. Эти полые пространства могут быть покрыты водоотталкивающим покрытием или гидроизоляцией, чтобы еще больше уменьшить проникновение влаги.

4. Стены из композитной кладки

Эти стены построены из двух или более элементов, таких как камни или кирпичи и пустотелые кирпичи. Этот тип каменной конструкции стены делается для лучшего внешнего вида с экономией.
В стенах из композитной кладки сооружают две нити каменных блоков, соединенных друг с другом. В то время как одна стена может быть кирпичной или каменной кладкой, а другая может быть пустотелым кирпичом. Шов представляет собой непрерывный вертикальный участок кладки толщиной в одну единицу.

Рис. Композитная кирпичная стена

Эти сучки соединяются между собой либо горизонтальным армированием стыка, либо стальными стяжками.

5. Кирпичные стены с последующим натяжением

Стены из каменной кладки с последующим натяжением строятся для усиления каменных стен против сил, которые могут вызвать напряжение в стене, таких как силы землетрясения или силы ветра.
Эти стены строятся на уровне фундамента, а стержни пост-натяжения закрепляются в фундаменте. Эти стержни проходят вертикально между витками или в сердцевине бетонных блоков кладки.
После завершения и затвердевания каменной стены эти стержни натягиваются и закрепляются на стальном месте в верхней части стены.

Несущая каменная кладка – типы, особенности и преимущества

🕑 Время чтения: 1 минута

Несущая каменная кладка – одна из старейших и наиболее распространенных строительных технологий в мире. Каждый стеновой элемент несущей каменной конструкции несет нагрузку на фундамент, которая затем передается на грунт. Несущие кирпичные конструкции в основном используются для строительства небольших жилых домов.

Комплектация:

  • Характеристики несущей каменной конструкции
  • Типы несущей каменной конструкции
    • 1. Каменная, кирпичная или блочная кладка
    • 2. Полая каменная конструкция
    • 3. Армированная или неармированная каменная конструкция
    • 4.0009 4.0009 4.0009 4.0009 4.0009 4.0009 или Композитная каменная конструкция
  • Преимущества несущей каменной конструкции
  • Недостатки несущей каменной конструкции

Особенности несущей каменной конструкции

Техника возведения несущей кладки включает укладку блоков кладки послойно. Блоки кладки скрепляются с помощью раствора, который придает прочность и устойчивость всему блоку.

Ключевой особенностью несущей конструкции является то, что каждая стена выступает в качестве несущего элемента. Для достижения этой цели стены строятся прочными толщиной 9 дюймов и более.

Подробнее: Разная толщина кирпичной кладки

Несущие каменные конструкции; Изображение предоставлено: www.homeey.com

Кирпичные стены передают нагрузку с крыши на фундамент. Путь нагрузки несущей каменной конструкции:

Растворы, используемые для строительства этих конструкций, могут быть:

  1. Цементные растворы
  2. Известковые растворы
  3. Синтетические клеи

Типы несущих конструкций

Кирпичная кладка

Классификация несущих каменных конструкций производится на основе типа используемого каменного блока. Их:

1. Каменная, кирпичная или блочная кладка

Это несущие конструкции, построенные из камней, кирпичей или бетонных блоков. Этот тип кладки можно использовать как для наружных, так и для внутренних стен.

2. Полая каменная конструкция

Полая каменная конструкция состоит из двух стен, построенных с полым пространством или полостью. Внутренние и внешние стены отражают красоту и текстуру кирпича. Полая кирпичная конструкция требует меньшего обслуживания.

3. Армированные и неармированные каменные конструкции

Строительство армированных каменных стен в качестве несущих элементов помогает выдерживать сильное растяжение и сжимающие усилия. Несущая каменная стена также может быть построена без стальной арматуры. Этот тип используется реже, так как приводит к заметным трещинам и проблемам с обслуживанием.

4. Каменная конструкция из одного материала или из композита

Несущая конструкция может быть построена из одного материала или в виде композитной конструкции. Композитная несущая каменная конструкция включает в себя два или более блоков, таких как камни, пустотелые кирпичи или кирпичи. Эта структура улучшает внешний вид и обеспечивает экономию.

Преимущества несущей каменной конструкции

Несущая каменная конструкция обеспечивает следующие преимущества:

  1. Окончательная несущая каменная конструкция отличается высокой прочностью и прочностью.
  2. Этот тип конструкции обладает высокой огнестойкостью.
  3. Кирпичные блоки доступны в различных цветах и ​​текстурах, что дает пользователю свободу творчества.
  4. Для этого типа конструкции не требуется предварительная подготовка или изготовление.
  5. Несущие каменные конструкции эстетически привлекательны.
  6. Инструменты и оборудование, используемые для каменной кладки, просты и дешевы.

Недостатки несущей каменной конструкции

Ниже приведены основные недостатки несущей конструкции, ограничивающие ее применение:

  1. Несущая каменная конструкция плохо работает во время землетрясений. Если просмотреть историю прошлых землетрясений, то большинство обрушившихся конструкций представляют собой здания из несущей каменной кладки. Поскольку вес несущей конструкции велик, она сильно притягивает землетрясения.
  2. Строительство несущей каменной кладки требует больше труда. Поскольку это предполагает укладку блоков кладки друг на друга, это требует больше человеческого труда.
