Из листов гипсокартона можно создавать разнообразные элементы и конструкции. Надежность всех элементов конструкции зависит от того, как крепко скреплены между собой профили. Выполнить эту работу можно несколькими способами. Есть проверенные и надежные, которые используют в большинстве случаев, но иногда можно использовать и подручные материалы.
Существующие варианты соединения профиля между собой

Рассмотрим, как соединить профили для гипсокартона между собой правильно, и какие нюансы нужно учесть при креплении гипсокартона. Технологии несложные, и поэтому выполнить соединение профилей своими руками легко, главное, подготовить все необходимые материалы и инструменты для гипсокартона.

Вернуться к оглавлению

Полное содержание материала

• 1 Первая технология – профессиональные элементы
  • 1.1 Как соединить профили
  • 1.2 Как монтировать удлинители
  • 1. 3 Монтаж крабов
  • 1.4 Обустройство двухуровневых соединителей
• 2 Установка боковых соединителей

Первая технология – профессиональные элементы

На рынке имеется множество конструкций, которые производят для соединения профильных деталей при монтаже каркаса на стену.
Пример крабового соединения профилей

Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:

Удлинители	Применяются для профиля 60х27 – это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
«Краб» — одноуровневый соединитель	Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон – это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон. Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединитель	Этот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединитель	Малознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться.
Так выглядит боковой соединитель профилей
Чертеж с размерами соединителя профилей

Как соединить профили

Рассмотрим процесс соединения профильных комплектующих с помощью описанных выше изделий.
Нам нужно:

• саморезы – «клопы» с острым концом, длиной 9-11 мм, 25 штук на 1м2;Схема с размерами саморезов клопов
• взять шуруповерт с насадкой для быстрого закручивания саморезов. Метиза с головкой под шип, поэтому стоит прикупить несколько бит разных по длине;
• металлические профили, которые нужно соединить, придется отрезать, поэтом вам будет необходимо подготовить ножницы по железу;
• кроме этого понадобится рулетка.

В видео показан процесс соединения и удлинения двух профилей.

Как монтировать удлинители

Каждый вариант крепежа имеет свою инструкцию по обустройству. Для того чтобы понимать, как правильно соединить элементы, рассмотрим каждый вариант в отдельности:

1. Чтобы правильно нарастить профили с геометрической точностью нужно использовать удлинители. Если в продаже есть несколько вариантов, то стоит выбрать элемент с выемкой посередине и из жесткого металла, они помогут соединить элементы с особой точностью.Схема для соединения профилей
2. Произведите замеры длины профилей, которые нужно соединить. Нарежьте профиль ножницами по железу. Стоит отметить, что профили должны быть короче исходного размера на 1 см, так будет проще соединить конструкцию.

3. Вставить элемент в торец одного из профилей, после этого вставить второй профиль. Соединение делаем жестким, если элементы соединения в месте сцепления болтаются, то прочностной показатель будет низким. Соединение фиксируется маленькими саморезами «семечками» по два крепежа с каждой стороны, тогда будет обеспечена надежность соединения.Процесс вставки удлинителя в профиль

Монтаж крабов

Как удлинить профиль мы разобрались, теперь стоит разобраться, как присоединить при помощи краба поперечину в конструкции из ГКЛ. Выполнить своими руками это нужно так:

• отмерим длину каждого профильного элемента для точности соединяемой конструкции. Стоит сказать, что перемычки при монтаже должны быть на полсантиметра меньше исходной длины. Это нужно, чтобы перемычки не деформировались во время эксплуатации;
• установить соединитель с тыльной стороны профиля. Элемент подогнать под профиль и должен плотно к нему прилегать. Установите перемычку в соединитель и защелкните;
• зазор между профилем и поперечиной в крабе должен быть минимальным;
• выступы с отверстиями, имеющиеся на каждом соединителе, стоит загнуть к профильному элементу и прикрутить саморезами;
• со второй стороны крепление производится аналогично. Если вторая сторона не нужна, то ее можно оставить нетронутой или отрезать ножницами по железу.

Если сомневаетесь, что у вас получится правильно соединить профили при помощи краба, попробуйте это сделать на двух маленьких элементах, как только вы поймете принцип, работа пойдет намного быстрее.

Обустройство двухуровневых соединителей

Эти соединители предназначаются для того, чтобы составить два профиля находящиеся друг над другом в сложной конструкции.
Пример конструкции двухуровневого соединения профилей

Соединитель — это элемент с выступами внизу, защелкивающийся в пазах, находящихся по бокам профиля.

Этот элемент держит профиль очень прочно и не требуется других креплений. В верхней части имеются такие же фиксаторы, которые вставляются в пазы верхнего профиля.

Процесс установки:

• вставить соединитель в первый профиль и защелкнуть плотно;
• второй профиль вставить так, чтобы бортики соединителя плотно зашли в изгибы элемента, другого крепления не потребуется;
• есть сомнение в надежности конструкции, то соединитель можно прикрутить саморезами по металлу к профильной конструкции.

Соединитель редко используется частными застройщиками, но он очень удобен в применении, при этом монтировать сложные конструкции с этим элементом намного быстрее.

Вернуться к оглавлению

Установка боковых соединителей

Этот элемент применяется, когда нужно присоединить перемычку с одной стороны профиля. Этот соединитель хорошо использовать, когда собирается сложная многоуровневая конструкция.
Как смонтировать элемент:

• проводят замеры, где перемычка будет меньше исходного числа на 5 мм;Схема крепления перемычек к каркасу
• чтобы соединить профиль этим элементом, нужно приложить много усилий;
• второй профиль устанавливается на бортик элемента и фиксируется крепежом;
• вкрутить 4 самореза для прочности.

Если бюджет ремонта ограничен, то можно соединить профили при помощи саморезов, не применяя соединители. Этот вид крепления не менее надежен, просто на него нужно потратить немного больше времени и сил.

Как соединить и крепить профили для гипсокартона между собой

Из листов гипсокартона можно создавать разнообразные элементы и конструкции. Надежность всех элементов конструкции зависит от того, как крепко скреплены между собой профили. Выполнить эту работу можно несколькими способами. Есть проверенные и надежные, которые используют в большинстве случаев, но иногда можно использовать и подручные материалы.

Рассмотрим, как соединить профили для гипсокартона между собой правильно, и какие нюансы нужно учесть при креплении гипсокартона на потолке и стенах. Технологии несложные, и поэтому выполнить соединение профилей своими руками легко, главное, подготовить все необходимые материалы и инструменты для гипсокартона.

Первая технология — профессиональные элементы

На рынке имеется множество конструкций, которые производят для соединения деталей при монтаже каркаса на стену.

Соединители могут иметь различный вид и конфигурацию, но есть самые востребованные, которые мы и рассмотрим, для удобства сделаем это в форме таблицы:

Удлинители	Применяются для профиля 60х27 — это специальная вставка, которая может с точностью до миллиметра соединить элементы, Впоследствии они вкручиваются маленькими саморезами. Элементы производят из оцинкованной стали, посередине есть специальное углубление, помогающее торцам профиля плотно прилегать друг к другу.
«Краб» — одноуровневый соединитель	Используется для сцепления профильных элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон — это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложится немалая нагрузка. Используется для сцепления элементов на одном уровне. Конструкция краба такова, что можно соединить профили с четырех сторон. Это очень удобно при монтаже поперечных перемычек. При этом монтаж проходит легко, быстро и получается надежным. Изделия изготавливают из закаленной оцинкованной стали, на них ложиться немалая нагрузка.
Двухуровневый соединитель	Этот элемент применяется, если нужно закрепить профили, расположенные друг над другом. При помощи этого элемента собрать двухуровневую конструкцию не составит труда, при этом она будет очень надежной. Его в основном используют профессиональные застройщики, частники их применяют редко, но это удобный элемент обладающий массой достоинств
Боковой соединитель	Малознакомый элемент, который практически не используется, но соединить детали с его применением очень просто. Он предназначен для соединения двух перпендикулярных элементов.

Важно! Для точного расчета соединителей, нужно составить подробный чертеж конструкции с прорисовкой каждой детали. На рисунке будет видно, сколько соединительных элементов вам понадобиться.

Как соединить профили для крепления на стенах и потолке

Рассмотрим процесс соединения профильных комплектующих с помощью описанных выше изделий.

Нам нужно:

• саморезы — «клопы» с острым концом, длиной 9-11 мм, 25 штук на 1м2;
• взять шуруповерт с насадкой для быстрого закручивания саморезов. Метиза с головкой под шип, поэтому стоит прикупить несколько бит разных по длине;
• металлические профили, которые нужно соединить, придется отрезать, поэтом вам будет необходимо подготовить ножницы по железу;
• кроме этого понадобится рулетка.

В видео показан процесс соединения и удлинения двух профилей.

Как монтировать удлинители

Каждый вариант крепежа имеет свою инструкцию по обустройству. Для того чтобы понимать, как правильно соединить элементы, рассмотрим каждый вариант в отдельности:

1. Чтобы правильно нарастить профили с геометрической точностью нужно использовать удлинители. Если в продаже есть несколько вариантов, то стоит выбрать элемент с выемкой посередине и из жесткого металла, они помогут соединить элементы с особой точностью.
2. Произведите замеры длины элементов, которые нужно соединить. Нарежьте профиль ножницами по железу. Стоит отметить, что элементы должны быть короче исходного размера на 1 см, так будет проще соединить конструкцию.
3. Вставить элемент в торец одного из профилей, после этого вставить второй. Соединение делаем жестким, если элементы соединения в месте сцепления болтаются, то прочностной показатель будет низким. Соединение фиксируется маленькими саморезами «семечками» по два крепежа с каждой стороны, тогда будет обеспечена надежность соединения.

Монтаж крабов

Как удлинить профиль мы разобрались, теперь стоит разобраться, как присоединить при помощи краба поперечину в конструкции из ГКЛ. Выполнить своими руками это нужно так:

• отмерим длину каждого профильного элемента для точности соединяемой конструкции. Стоит сказать, что перемычки при монтаже должны быть на полсантиметра меньше исходной длины. Это нужно, чтобы перемычки не деформировались во время эксплуатации;
• установить соединитель с тыльной стороны. Элемент подогнать под профиль и должен плотно к нему прилегать. Установите перемычку в соединитель и защелкните;
• зазор между профилем и поперечиной в крабе должен быть минимальным;
• выступы с отверстиями, имеющиеся на каждом соединителе, стоит загнуть к профильному элементу и прикрутить саморезами;
• со второй стороны крепление производится аналогично. Если вторая сторона не нужна, то ее можно оставить нетронутой или отрезать ножницами по железу.

Если сомневаетесь, что у вас получится правильно соединить профили при помощи краба, попробуйте это сделать на двух маленьких элементах, как только вы поймете принцип, работа пойдет намного быстрее.

Обустройство двухуровневых соединителей

Эти соединители предназначаются для того, чтобы составить два профиля находящиеся друг над другом в сложной конструкции.

Соединитель — это элемент с выступами внизу, защелкивающийся в пазах, находящихся по бокам.

Этот элемент держит очень прочно и не требуется других креплений. В верхней части имеются такие же фиксаторы, которые вставляются в пазы верхнего профиля.

Процесс установки:

• вставить соединитель в первый профиль и защелкнуть плотно;
• второй вставить так, чтобы бортики соединителя плотно зашли в изгибы элемента, другого крепления не потребуется;
• есть сомнение в надежности конструкции, то соединитель можно прикрутить саморезами по металлу к профильной конструкции.

Соединитель редко используется частными застройщиками, но он очень удобен в применении, при этом монтировать сложные конструкции с этим элементом намного быстрее.

Что лучше: теплый пол или батареи?

Теплый полБатареи

Установка боковых соединителей

Этот элемент применяется, когда нужно присоединить перемычку с одной стороны профиля. Этот соединитель хорошо использовать, когда собирается сложная многоуровневая конструкция.

Как смонтировать элемент:

• проводят замеры, где перемычка будет меньше исходного числа на 5 мм;
• чтобы соединить профиль этим элементом, нужно приложить много усилий;
• второй профиль устанавливается на бортик элемента и фиксируется крепежом;
• вкрутить 4 самореза для прочности.

Если бюджет ремонта ограничен, то можно соединить профили при помощи саморезов, не применяя соединители. Этот вид крепления не менее надежен, просто на него нужно потратить немного больше времени и сил.

источник: //gipsokarton-blog.ru/raboty/soedinenie-profilya-dlya-gipsokartona.html

При выравнивании стен гипсокартоном залог успешного достижения поставленной цели — грамотно сооруженная обрешетка. Именно от нее зависит, насколько гладкой станет в будущем стена, в полной ли мере будут реализованы дополнительные функции обшивки, такие как утепление, звукоизоляция и маскировка под конструкцией разного рода коммуникаций — труб и электропроводов. А чтобы правильно смонтировать каркас, нужно верно выбрать размеры под гипсокартон, просчитать плотность установки отдельных его элементов и определиться, какие именно виды понадобятся для данной обрешетки.

Видовое разнообразие профилей

В зависимости от поставленных целей при выполнении гипсокартонных работ закупаются элементы следующего предназначения:

1. ПН — направляющие, с помощью которых собирается каркас. В англоязычных странах они маркируются буквами UW, нередко такая маркировка встречается и среди отечественной продукции. Направляющий профиль исполняет роль основы под будущий стеновой каркас, на него монтируются остальные элементы. Глубину он имеет в 40 мм, ширина может быть разной: 50, 75, 100 мм. Какой размер нужен в конкретном случае, зависит от толщины стены, которую замеряют традиционными способами.
2. ПНП (по другой маркировке — UD) — аналогичные направляющие, только предназначенные для потолка. С них начинается установка каркаса на верхней плите. Считаются незаменимыми при монтаже многоуровневых потолков.
3. ПС (он же CW) — применяется при перепланировке для возведения дополнительных перегородок из гипсокартона. Он крепится непосредственно в ПН.
4. ПП (или CD) монтируется на потолок зажимами-анкерами или подвесами и формирует потолочную обрешетку, если она необходима.
5. Последние две разновидности можно считать вспомогательными (однако, ни в коем случае не второстепенными). Маячковый профиль, обозначаемый буквами ПМ, монтируется при выравнивании поверхности. Он является своего рода рельсом, по которому идет штукатурное правило.
6. Угловой профиль, маркированный УП, укрепляет и ровняет всякого рода углы. Выпускается и для наружных выступов, и для внутренних углов. Вещь крайне необходимая для того, чтобы углы стыковок выглядели филигранно ровно.

Количество и вид элементов, так же, как и размеры длины профиля для крепления гипсокартона, определяется после точных измерений обшиваемой поверхности. А в случае многоуровневых потолков или встроенных ниш — после разработки четких эскизов с указанием всех данных.

Способы соединения

Наращивание

Такой распространенный способ соединения профилей для гипсокартона, как наращивание применяется в штатных случаях. Его предпочитают многие профессиональные мастера. Обычно 3-метровой длины вполне достаточно для монтажа обрешетки. Напротив, зачастую приходится его подрезать.

Однако при обшивке потолка направляющая иногда оказывается слишком короткой. В этой ситуации необходимо «доставить» ее другим отрезком нужной длины. Для этого существуют продольные соединители. Два профиля вставляются в такой элемент путем задвижки в соответствующий паз. Посередине соединителя расположен выступ-ограничитель.

Для укрепления каркаса и повышения надежности соединения они скрепляется короткими саморезами, снабженными пресс-шайбами (у строителей они носят название «семечек» или «клопов»).

Крестообразный способ

В основном такое соединение профилей применяется при обшивке потолков гипсокартоном и преследует цель создания более прочного каркаса, плотного сцепления между собой отдельных его элементов. Выполняется такой стык с помощью соединителя, называемого крабом. Пользоваться им чрезвычайно просто.

1. Четыре обрезанных по вымеренным размерам профиля торцами вставляются в соединитель, имеющий 4 паза, расположенных в виде креста.
2. Каждый отрезок вдвигается в «краб» до щелчка.
3. Усики соединителя отгибаются на прямой угол и фиксируются «семечками» на бортиках направляющих.

Также подобное соединение профилей для гипсокартона крестом можно выполнить и без такого элемента, но придется резать, загибать и подгонять сами направляющие, что требует серьезных профессиональных навыков и отнимает много времени.

Неполный крест

Иногда требуется выполнить соединение неполным крестом, в виде буквы Т. Такое встречается при монтаже обрешетки под скрытое освещение или в многоуровневых потолках. В этом случае можно пойти двумя путями.

1. Использовать специально предназначенный для такого перехода соединитель. Один торец в нем оборудован пазом для вставки профиля, другой выполнен в виде широкого крюка, который цепляется за поперечную рейку.
2. Если вы пропустили этот момент и не купили нужный переходник, можно воспользоваться тем же «крабом». С него обрезается лишний, четвертый, конец, после чего монтаж осуществляется подобно крестообразному соединению.

Можно также использовать и кустарные способы соединения, с подрезанием, отгибанием и креплением на саморезы. Однако такой метод считается менее надежным. К тому же сложнее выдержать строго прямой угол, в связи с чем, может быть перекошена вся конструкция.

Изгибы

При сложной конфигурации многоуровневого потолка задача смонтировать под него каркас несколько усложняется, так как соединить профиль для гипсокартона бывает нужно под углом, и не всегда прямым. В таких случаях используется специальный соединитель. Он несколько похож на удлинитель, только его бортики по центру прорезаны до основания и отсутствует ограничитель.

Алгоритм проведения работ

1. Вымеряется нужный размер профиля, который будет укладываться под гипсокартон по непрямолинейному чертежу.
2. Отрезаются рейки нужной длины.
3. Угловой соединитель сгибается, как этого требует эскиз.
4. В торцы вставляются отрезки элементов.
5. Все элементы фиксируются саморезами.

Сгибать угловой соединитель можно как внутрь, так и наружу. С помощью таких же деталей может быть смонтирована и обрешетка под арочные проемы, о которых поподробнее поговорим в наших следующих статьях.

источник: //ogipse.ru/133-soedinenie-profilej-dlya-gipsokartona/

Сегодня гипсокартонные конструкции пользуются огромной популярностью. Конструкции из гипсокартона можно встретить на потолке, стене, в качестве перегородки, арки, колонны и т.д. Но для того, чтобы задуманная конструкция вышла как надо, следует знать определенные нюансы. Самое главное здесь знать, как крепить металлические профили для создания каркаса.

В такой ситуации также нужно ориентироваться в типах направляющих, осуществлять правильный расчет и производить различные другие манипуляции с каркасными элементами.

Расчетные работы

В данной ситуации расчет является очень важным, так как с его помощью вы сможете определить, какое число профилей вам понадобиться.

Здесь расчет проводится следующим образом:

• измеряется высота стен или ширина комнаты — в зависимости от того, где будет происходить монтаж;
• далее делаем расчет периметра стен/потолка;
• определяется шаг крепление реек. Обычно он составляет по вертикали 50-60 см, а по горизонтали — 50 см.

Обратите внимание! Расчет должен быть основан на том факте, что на один лист гипсокартона должно приходиться три профиля. Поэтому расчет также должен базироваться на размерах, выбранных для обшивки, листов.

Для наглядности и упрощению подсчетов можно нарисовать чертеж предстоящей для сборки конструкции.

Чертеж конструкции

С чертежом намного проще будет наносить разметку на рабочую поверхность.

Набор инструментов и материалов

Крепление профилей осуществляется с помощью следующих инструментов:

• перфоратор или дрель;
• шуруповерт;
• ножницы по металлу;
• рулетка;
• уровень;
• карандаш.

Из материалов необходимы будут металлические профиля и крепежи: дюбеля, шурупы, крабы.

Подготовительные работы

Установка направляющих профилей на стены или потолок осуществляется только после должной подготовки, которая включает в себя следующие моменты:

Грунтовка стен

• снятие со стен или потолка старой отделки. Монтаж должен проводиться на очищенные от штукатурки и обоев стены;
• удаление со стен или потолка различных торчащих предметов: гвоздей, арматуры и т.д.;
• шпаклевка всех трещин и отколов;
• грунтовка рабочей поверхности.

После высыхания раствора, приступаем к нанесению разметки. Монтаж по разметке будет проще и пройдет значительно быстрее. При нанесении разметку следует четко следовать ранее составленному чертежу.

Обратите внимание! Чертить линии разметки можно только с помощью уровня. Так они выйдут идеально ровными.

В ходе разметки не забудьте указать места, где будете крепить вертикальные и горизонтальные направляющие. Это поможет вам не сбиться и сделать так, чтобы каждый лист гипсокартона ложился четко на три профиля.

Действия с профилями

Установить профиля для гипсокартона можно по-разному, так как здесь все зависит от того, какой тип конструкции планируется к установке: перегородка, облицовка стен, подвесной потолок и т.д.

Для начала следует выяснить, какие манипуляции возможны.

Рассмотрим наиболее часто встречаемые действия, которые могут возникнуть при монтаже. Крепление может потребовать от вас следующих операций:

• соединение;
• наращивание;
• укорочение;
• изгибание.

Процедура соединения крепежных элементов позволит сделать все конструкцию более крепкой и жесткой. Между собой профиля могут соединяться шурупами для металла. Обычно соединяют направляющие и стоечные, а также перемычки. Стоечные и направляющие профиля просто вставляются один в другого и закручиваются саморезом.

Помимо этого, здесь можно применять такие специальные крепежи, как крабы. Такое соединение осуществляется крест-накрест. Здесь четыре профиля одновременно торцами вставляются в «краб» и просто защелкиваются в нем. После этого усики у соединительной детали нужно отогнуть на 90 градусов и прикрутить «клопами» к бортам профиля. В данной ситуации можно не использовать «краб», а заменить его на сами профиля. Для этого надрезаем поперечный профиль и по сгибу отгибаем его или отламываем. После этого нужно наложить его на продольную рейку и зафиксировать с помощью «клопа».

Соединение крабом

Еще одним способом соединение является Т-образный способ. Он осуществляется таким же образом, как и крест-накрест (с крабом или без него).

Наращивание. Иногда бывают ситуации, когда трехметровой длины профиля не достаточно. В такой ситуации проводят его наращивание. Такой монтаж предполагает следующие действия:

• берется специальное соединение;
• в него вставляются два конца разных профилей;
• вся конструкция фиксируется с помощью саморезов (короткие) с пресс-шайбой (в быту имеют названия «семечки» или «клопы»).

Наращивание

Очень часто длинный профиль нужно укоротить для того, чтобы сделать перемычку или осуществить его монтаж в нестандартном месте. Для этих целей необходим нож для металла. Вся процедура происходит следующим образом:

• надрезаем основание бортика;
• ломаем профиля. Для этого его нужно несколько раз сгибать и выпрямлять.

Нарезка

Очень часто в последнее время для внутреннего оформления квартир используют арки и различные потолочные фигурные элементы. Для их создания необходимо придать рейки нужную форму. Данный процесс происходит следующим образом:

• надрезаем боковушки у профиля. Для этого используем ножницы по металлу;

Обратите внимание! Чем более изогнутой будет конструкция, тем меньше необходимо расстояние между проделанными надрезами.

• надрез борта с переходом на спинку позволит изогнут профиль для гипсокартона по второму кругу.

Теперь рассмотрим саму процедуру установки.

Монтажные работы

Установка профилей для гипсокартона напрямую зависит от расстояния, которое было выбрано для монтажа всего каркаса.

Данный процесс осуществляется в два этапа:

• установка подвеса;
• фиксация в них профиля для гипсокартона.

Подвес

Подвесы бывают прямые и со спицей. Последние используются для потолочных конструкций. Выбор типа подвеса проводится на основании профилей. Установка подвесов происходит только на саморезы (на потолок), а для кирпичной стены можно использовать дюбель-гвозди, для газобетона — дюбеля с распорными усами и поперечными насечками.

Профиля в установленные прямые подвесы крепятся короткими саморезами, имеющие пресс-шайбу. Затем лапки подвеса отгибают в стороны. В подвесы со спицей можно вкручивать саморезы или просто их защелкнуть на определенных выступах.

После этого можно обшивать полученный каркас гипсокартонными листами.

Следуя вышеприведенной инструкции, вы сможете без проблем самостоятельно установить направляющие профиля и сделать всю конструкцию более крепкой и стабильной.

источник: https://gipsportal.ru/krepleniya/kak-krepit-napravlyauschie-dlya-gipsokartona.html

Основой большинства гипсокартонных конструкций является каркас, который может быть изготовлен из разных материалов. Чаще всего для изготовления этого каркаса используются металлические потолочные, стоечные и стеновые профили для гипсокартона. Разновидностям этих профилей, а также особенностям их применения посвящена данная статья.

Виды профилей

Разновидности основных профилей для гипсокартона

Классификация элементов каркаса

На современном рынке металлические детали для каркасов конструкций из ГКЛ представлены в очень широком ассортименте. С одной стороны, это очень хорошо, ведь практически для любой задачи можно подобрать элемент необходимой толщины и конфигурации, но с другой стороны — изобилие существенно затрудняет выбор.

Особенно часто со сложностями выбора сталкиваются неопытные мастера, да и не мудрено — ведь чтобы разобраться во всех типоразмерах и конфигурациях, нужно потратить не один час.

Типоразмеры деталей для каркаса

Мы постараемся облегчить вам задачу, приведя в нашей статье классификацию профилей, наиболее часто используемых для обшивки стен гипсокартоном.

Металлические элементы для конструкций из ГКЛ делятся на основные и дополнительные. К основным относятся:

• ПН/UW — направляющий профиль.
• ПНП/UD — потолочный направляющий профиль.
• ПС/CW — стоечный основной профиль.
• ПП /CD — потолочный основной профиль.

Помимо основных элементов для работы с гипроком используются дополнительные элементы, такие как металлические маяковые рейки, угловые накладки для оформления внутренних и внешних углов гипсокартонных конструкций, и т.д. Также следует упомянуть о комплектующих, которые применяются для соединения деталей в единую систему и формирования каркаса.

Ниже мы рассмотрим основные разновидности металлических изделий, которые используются для возведения обрешетки под гипсокартон.

Узнайте также, как правильно проложить проводку под гипсокартоном.

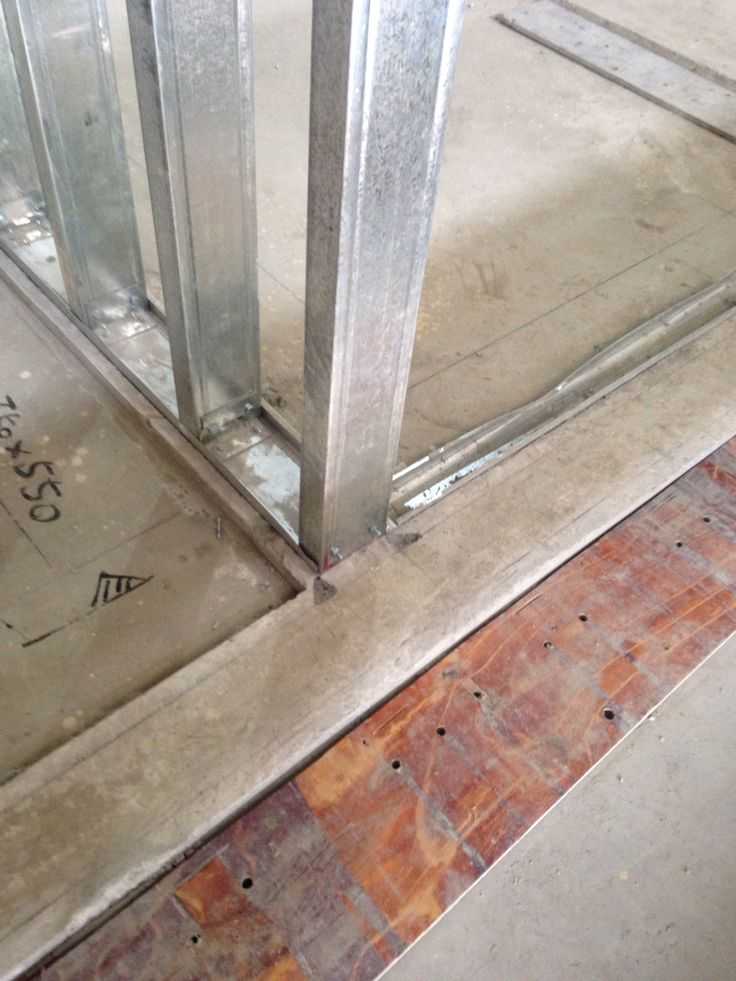

Направляющие элементы каркаса

К направляющим профилям относятся изделия с номенклатурой UD и UW — потолочные и стеновые. Эти детали используются для фиксации элементов обрешетки на стенах и потолке, потому данный профиль имеет соответствующую форму.

К наиболее распространенным направляющим изделиям относятся:

• Профиль UD-27 (27х28 мм, толщина металла 0,38 мм). Применяется при возведении подвесных одноуровневых или многоуровневых потолков с гипсокартонной обшивкой, используется в комплексе с CD-60.

Закрепляется либо по периметру помещения, либо по контуру части подвесного потолка. Отвечает за придание конструкции жесткости, потому крепится к стене максимально надежно, с использованием анкерных болтов или дюбелей с пластиковыми гильзами.

Обратите внимание! Панели UD-27 выпускаются с крепежными отверстиями диаметром 8 мм, размещенными через каждые 250 мм. Дополнительное проделывание отверстий с помощью дрели или пробойника, как правило, не требуется.

• Профиль UW-50 (40х50 мм, толщина металла 0,42 мм). Используется в качестве альтернативы UD-27 в тех случаях, когда от каркаса требуется большая жесткость. Практически не применяется для возведения подвесных потолков, основная сфера использования — межкомнатные перегородки и обшивка стен ГКЛ. Для фиксации используются пластиковые дюбели со стопорным шурупом или металлические анкера.
• Гнутый арочный профиль ПА. Применяестя для непрямолинейных конструкций, изготавливается на основе ПП 60/27 (радиус гибки не должен быть менее 500 мм).
• Профиль CW-50 (50х50 мм, толщина металла 0, 42 мм) используется для формирования вертикальных частей обрешетки, так называемых стоек. Механические характеристики CW-50 позволяют эффективно применять его в комплекте с направляющими элементами UW-50, формируя так называемые стоечные узлы.

Основные элементы каркаса

Профиль CW-50

• Соединение CW-50 между собой и с другими элементами обрешетки производится с использованием саморезов по металлу 3,5х35 мм. Для облегчения сочленений в конфигурации данной детали присутствуют специальные направляющие канавки.
• Альтернативой профилю CW-50 могут выступать модели СW-75 и СW-100. Сфера применения этих элементов аналогична, однако они обладают значительно большими габаритами, и потому каркас из таких профилей получается значительно более прочным.
• Профиль CD-60 (60х27 мм, толщина металла 0,38 мм) — используется исключительно для формирования плоскостей подвесных потолков. По ряду параметров уступает стеновым профилям, потому использование CD-60 для обшивки стен весьма ограничено.

Узнайте также о том, как клеить плитку на гипсокартон в ванной.

Дополнительная комплектация

Вспомогательные профили

Кроме изделий для сборки основных элементов обрешетки под обшивку стен и потолков гипроком, ассортимент строительных магазинов также включает дополнительные элементы. К ним относятся:

источник: //gipsokartonom.ru/podgotowka/obreshetki/190-stenovoj-profil-dlya-gipsokartona

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Способы и приемы крепления гипсокартона к стене с помощью профиля

• предварительные этапы
• Способы крепления гипсокартона к стене
• Крепление гипсокартона к профилю
• Крепление гипсокартона к стене без профиля
• Монтаж гипсокартона к профилю
• Крепление металлического профиля
• Технология крепления гипсокартона к профилю
• Способы крепления гипсокартона к стене без профиля
• Резка гипсокартона своими руками, фото
• Снятие фаски на гипсокартоне
• Сделайте вырез в гипсокартоне
• Обработка стыков гипсокартона, внутренних и внешних углов
• Обработка швов на стене из гипсокартона
• Настенные элементы интерьера

Гипсокартон – отличный современный отделочный материал, с помощью которого можно не только получить идеально ровную поверхность, но и дать возможность сделать красивые арки, переходы и ниши.

Гипсокартон, как строительный материал, обладает рядом положительных свойств и качеств, которые, собственно говоря, и делают его широко используемым.

предварительные этапы

Каркасный профиль

Прежде чем решить, как крепить гипсокартон к стене, необходимо определить его структуру и геометрические параметры:

1. Если в стене есть выступы и ниши, которые не будут использоваться, то лучше класть кирпичи.
2. Трещины в стенах следует расшить и закрасить арматурной смесью. Как правило, необходимо подготовить поверхность.
3. Далее, перед тем, как крепить гипсокартон к стене без профиля или с профилем, необходимо провести антисептическую подготовку основания. Это делается для предотвращения или прекращения существования плесени и грибка.

Способы крепления гипсокартона к стене

Разобравшись с основанием, Существующие способы крепления гипсокартона к стене.

Крепление гипсокартона к профилю

Этот способ применяется там, где на стене имеется большое количество неровностей и отклонений. Они компенсируются направляющими, которых может быть:

• дерево;
• металл.

Но крепление профиля к стене может потребоваться не только для компенсации неровностей. Под ним будет:

1. Свободно вести все виды связи.
2. Сделать вентиляцию.
3. Получите дополнительную изоляцию.

Крепление гипсокартона к стене без профиля

Этот способ используется там, где нужно сэкономить пространство комнаты, Ну и конечно же, стены должны быть максимально ровными.

Монтаж гипсокартона к профилю

Чтобы начать крепить профиль для гипсокартона, необходимо выбрать профиль. Его выбирают исходя из будущей нагрузки на стену и ожидаемой от нее прочности. Если в дальнейшем на нем будет висеть кухонная или другая мебель, то необходимо применить более толстый профиль, а его крепление производить побольше.

Деревянный брусок в CD-профиль

Вообще профиль представляет собой жесткую оцинкованную рейку, которая получается путем сгибания на прессе оцинкованного металлического листа. За счет чего приобрел необходимую жесткость и прочность. По используемому при строительстве обрешетки профиль ГКЛ может быть двух видов:

1. CD — основной элемент, придающий ей жесткость и осуществляющий шарнирное крепление мебели. Монтируется в виде обрешетки, скрепленной в местах пересечения. К такому креплению выполняется и гипсокартон.
2. UD-профиль представляет собой более узкую по ширине П-образную балку без дополнительных ребер жесткости. Используется для крепления обрешетки для крепления гипсокартона к стене по периметру, потолку и полу. Необходимо вкладываться с CD. Поэтому его размер следует подбирать по высоте CD.

Для крепления гипсокартона к стене необходимо иметь соответствующий набор инструментов:

• дрель;
• Беспроводной;
• если стена деревянная, то конструкцию можно крепить с помощью стяжек или анкеров, для чего еще нужно сверлить.

Утеплитель

Крепление профилей для гипсокартона к стене с помощью дюбелей. Их также выбирают исходя из нагрузки на стену и ее конструкции.

Если стена выполнена из блоков CGM, то:

1. Их длина должна быть достаточно большой, чтобы глубоко проникнуть в структуру.
2. Иногда даже лучшим вариантом будет использование анкеров. Это позволит стене из гипсокартона не только стать жесткой, но и не деформироваться со временем под воздействием внешних сил.
3. Для правильного монтажа профиля для гипсокартона необходимо соблюдать монтажный интервал не более 50 см по вертикали.

Крепление гипсокартона к стене с помощью профиля требует соблюдения определенных технологий:

1. Должны быть как вертикальные, так и горизонтальные элементы конструкции.
2. В этом случае они соединяются с помощью дополнительных компонентов или методологий.

Существует два типа составных CD-профилей:

1. T-. Используется в области поперечных стыков листов гипсокартона.
2. Комплекс с крестообразными крабами. Эти крепления профиля представляют собой металлический элемент с четырьмя сторонами и множеством дополнительных отводов — дифракционных лепестков для CD-профиля. Соединяется профиль между собой шурупами или металлическими заклепками, но для придания большей жесткости лучше использовать саморезы.

Крепление металлопрофиля

Первым делом нанесите на стену отметки для следующего каркаса. Это можно сделать с помощью двух инструментов: шнур

• ;
• уровень.

Чтобы правильно прикрепить гипсокартон к стене, необходимо выдерживать вертикальное положение этих участков, а горизонтальное должно быть строго перпендикулярно им. Для этого:

1. С помощью уровня наметьте место крепления концевых элементов UD, отступите на небольшое расстояние от его середины и натяните шнур.
2. Далее, стойки с этикеткой и шнурком. Этот профиль для крепления гипсокартона следует размещать в конструкции с шагом не более 60 см. UD-профиль крепится к стенам, потолку и полу саморезами или скобами с шагом не более 40 см.

Важно помнить, что на этом этапе, если вы планируете крепить на гипсокартонную стену тяжелую мебель или технику, в CD-профиль необходимо подложить деревяшку. И уже безопасно затягивать большие винты и скобы.

Технология крепления гипсокартона к профилю

Крепление гипсокартона к профилю

Разобравшись с конструкцией, необходимо приступить к монтажу самих листов.

На данном этапе необходимо:

1. Перегородить и провести всю коммуникационную проводку
2. В листах гипсокартона вырезаются вентиляционные отверстия, вводы, розетки и выключатели.
3. Далее необходимо решить, чем крепить гипсокартон к профилю.

Но задача не такая уж и сложная, ведь метизы осуществляются при помощи винтов с коническими шляпками и мелкой резьбой. Это позволяет им безопасно погружаться на 2-3 мм в листовую конструкцию, не создавая неровностей на плоскости. Их размер подбирается исходя из толщины листа, обычно достаточно 4-3 см.

Чтобы правильно крепить гипсокартон к стене, необходимо выдерживать расстояние между шурупами не более 30 см.

Также в качестве крепления гипсокартона могут выступать саморезы или шурупы. Но сначала нужно:

1. Просверлить отверстия сверлом меньшего диаметра для шурупов профиля.
2. Крепление к гипсокартону на выбор, исходя из материала несущей конструкции и толщины листа.

Для дальнейшего облегчения процесса необходимо:

1. Все стыки листов гипсокартона должны выполняться на широком CD-профиле.
2. Если выбрать листы с заводской фаски, то швы будут более качественно заделаны с помощью армирующей сетки и шпаклевки.
3. Также необходимо помнить о том, чтобы крепление листов было строго в вертикальном и горизонтальном положении.

Способ крепления гипсокартона к стене без профиля

Крепление гипсокартона бескаркасным способом

Если требуется сохранить пространство, применяется крепление листового профиля без. Для этого можно использовать специальный клей и дюбели.

Перед сделкой, как крепить гипсокартон к стене без профиля, необходимо:

1. замерить стену.
2. Выяснить, где наибольшее отклонение.
3. На месте нужно будет подложить такой же гипсокартон и побольше клея.
4. Перед нанесением клея поверхности предварительно грунтуют.

Важно помнить, что для приклеивания нижних листов необходимо отступить расстояние не менее 5 мм. Это необходимо для возможности его теплового расширения из-за изменения влажности. Также, чтобы прикрепить гипсокартон к стене без профиля максимального качества, он должен выдерживать любую выдержку по времени высыхания.

Резка гипсокартона своими руками, фото

в разобранном виде, так как гипсокартон крепится к стене, можно переходить к его монтажу. Но по ходу работы то и дело приходится отрезать кусочки самой разной длины и формы. Вы можете использовать следующие инструменты:

разрез гипсокартона

электролобзик
1. . Применяется для криволинейных пропилов, при необходимости.
2. монтаж ножа. Основной инструмент для резки.
3. видел Ножовочную. Используется для резки крупных прямолинейных элементов.

На всякий случай отрежьте кусок:

1. Используйте металлическую линейку.
2. Плотно прижимая его к поверхности и сильно надавливая монтажным ножом, надрезают верхний слой картона со штукатурным составом.
3. Далее отрежьте аккуратно сложенный в обратную сторону кусок и надрежьте ножом бумагу со второй стороны.
4. После вырезания необходимых кусков гипсокартон крепится к стене без профиля или с ним, как планировалось ранее.

Снятие фаски на гипсокартоне

Многие элементы стен требуют идеально ровных углов и поверхностей. Часто требуется, чтобы угловые элементы идеально подходили друг к другу. Для этого сделайте фаску с листа. Это можно сделать с помощью монтажного ножа:

1. Следует отметить расстояние от края листа в 10 мм.
2. По металлической линейке или уровню аккуратно срезать угол под углом 45°.

Сделать вырез в гипсокартоне

Гипсокартон представляет собой трехслойный листовой материал, который легко обрабатывается любым инструментом различного назначения:

1. Для того, чтобы вырезать в нем круглые отверстия под розетки и выключатели, используются фрезерные и сверлильные насадки.
2. Для вырезания больших отверстий используйте изогнутый лобзик, прямые квадратные отверстия — ножовкой по дереву с мелким зубом. Для этого предварительно делаются продольные с помощью ножовки, затем оставшаяся сторона надрезается ножом и сборка листа ломается. С другой стороны надрезаем второй слой бумаги.

Обработка стыков гипсокартона, внутренних и внешних углов

Часто для качественного крепления гипсокартона к профилю в тесных помещениях необходимо произвести подгонку углов и стыков.

Для этих целей можно использовать специальный рубанок для гипсокартона или напильник по дереву.

Обработка стыков гипсокартонных листов на стене

Обработка стыков гипсокартонных листов осуществляется в следующей последовательности:

1. Потолочные листы, имеющие специальную обработку кромки.
2. Это закладная армирующая сетка, но предварительно глубокие швы и отверстия от шурупов нужно замазать шпаклевочным или гипсовым составом. Он быстрее всех застывает, что позволяет выполнять всю работу сразу.
3. Сетка крепится тем же составом, а затем покрывается финишным слоем шпатлевки. Сетка продается стандартной ширины 80-100 мм или можно нарезать из рулона.
4. Завершающий этап – намазывание шпаклевки. Для замазывания стыков и пазов лучше использовать шпатель 60-80 мм.

Настенные элементы интерьера

Дюбель-бабочка

Как крепить элементы интерьера из гипсокартона? Необходимо использовать так называемые крепления-бабочки, если необходимо крепить гипсокартонные элементы легкого интерьера, например:

• лампа;
• полка;
• вешалка.

Представляют собой дюбель с пластмассовыми хомутиками, которые при закручивании шурупов раскрываются, как крылья бабочки, надежно садясь в лист. Также его можно использовать в другом креплении гипсокартона, действуя по тому же принципу.

Смотрите также наглядные видео по теме:

Изготовление каркаса для монтажа гипсокартона: способы соединения…

В связи с тем, что гипсокартонные листы на завершающем этапе конструкции вызывают большой интерес у большинства отечественных граждан, предпочитающих выполнять все процессы самостоятельно, стоит более подробно остановиться на конструкции каркаса для гипсокартона. Правильно собранная конструкция, с использованием необходимых элементов и приемов, станет залогом ее долговечности и надежности.

Содержание

• 1 Общие сведения о профильных элементах каркаса
• 2 Надежные стены: как крепить оцинкованный профиль для гипсокартона

• 3 Как крепить металлический профиль для гипсокартона к стенам и потолку?
• 4 Чем видео поможет установить оцинкованный профиль для гипсокартона?

Общие сведения об основных компонентах каркаса

Оцинкованный профиль для гипсокартона и монтажа сборных перегородок , подвесных потолков и облицовок неразрывно связаны с рядом компонентов, составляющих единую конструкцию.

На данный момент промышленность выпускает четыре основных типа профилей :

• стойка — крепление — 50х50, 75х50, 100х50 мм;
• направляющая стойки — 50х40, 75х40, 100х40 мм;
• потолочный — 60х27 мм;
• потолочная рейка — 28×27 мм.

Стандартный профиль длина 3 метра .

Реечные и потолочные элементы имеют специальные бортики для жесткости, направляющие этого не имеют.

Есть еще два вида подобных изделий, маячковые и угловые , но мы сейчас не о них, а о том, какой крепеж понадобится для сборки каркаса.

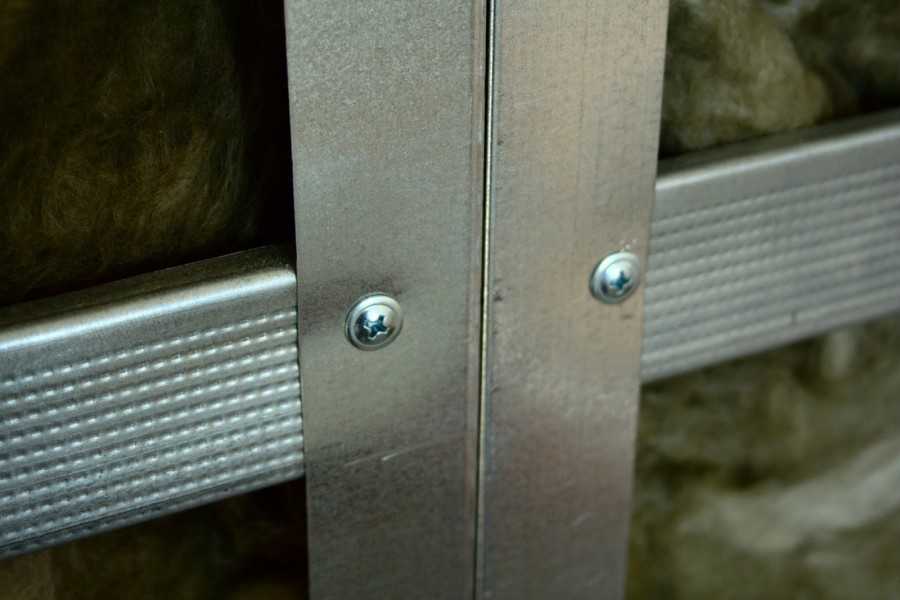

Надежные стены: как соединить оцинкованный профиль для гипсокартона

Как уже писали длина реек три метра, но этого мало и их надо собирать. Делать это можно не только по длине, но и под определенным углом. Рассмотрим подробнее все доступные методы.

Как удлинить элементы стойки

Существует три способа изготовления детали стойки нужной длины:

• внахлест на длину 50-100 см;
• встык с использованием третьей секции профиля;
• встык с направляющей планкой

Перед тем, как соединить профиль для гипсокартона указанными способами , необходимо приобрести специальные саморезы действия LN или LB Build 9,5 мм саморезы . Как вариант можно использовать для тех же целей просекатель , если он, конечно, есть.

Удлинение элементов потолочного профиля

Этот тип профилей 60х27 мм группируется с помощью специального соединителя. Он вставляется прямо на стыке двух металлических планок внутри компакт-диска. Для придания дополнительной жесткости следует закрепить деталь саморезами с помощью бортика.
Особенности некоторых потолочных каркасов требуют стыков под углом 90°, а по конструкции они могут пересекаться на разных уровнях.

Тот, кто смотрел потолочный монтаж профиля для гипсокартона на видео , мог обратить внимание на специальные соединители, которые мастера в быту называют «крабами» . С их помощью осуществляется стыковка брусков в одной плоскости. В каталогах производителей эта деталь указана как «разъем одноуровневый ПП 60/27» .

Крестовое крепление элементов каркаса в разных уровнях возможно не только под углом 90°, но и под любым желаемым углом. Это возможно с помощью следующих компоненты :

• односторонний разъем PP 60/27;
• PP 60/27 соединитель двухъярусный;
• Поворотный соединитель PP 60/27.

Т-образное соединение

Этот способ часто необходим при сборке не только потолочных, но и напольных конструкций и перегородок из гипсокартона. Принцип приема заключается в обрезке боковых сторон одной из составляющих сердцевины ножницами по металлу, резка осуществляется на 30-50 мм. Следует отметить, что бамперы не снимаются, а отгибаются под прямым углом и прикручиваются к основному звену.

Как самостоятельно собрать соединитель угловой под углом

Многие застройщики предпочитают пойти в ближайший строительный магазин и купить перед специальный угловой соединитель , соединяющий металлический профиль для гипсокартона под прямым углом. Однако это не всегда возможно, да и сделать это своими руками проблем не возникает – принцип прост:

• отрежьте нужный кусок направляющего элемента;
• в бортах сделать V-образный вырез;
• согните деталь под нужным углом.

Так как размеры реечного звена несколько меньше направляющего, то два стоечных профиля свободно станут самодельным соединителем. Узел фиксируется винтами. Если нужно создать острый угол, боковые стороны также обрезаются под углом.

Как крепить металлический профиль для гипсокартона к стенам и потолку?

Для крепления металлических стержней каркаса к стене, 9029Используются 3 прямых подвеса, которые прикручиваются через специальные отверстия винтами . Подвесы крепятся к бетонной стене анкерами или дюбелями , отверстия для которых делают перфоратором. Частота установки подвесов 600 мм . При установке следует следить за линией их крепления.

В исключительных случаях как альтернативу можно использовать отрезки профиля 60х27 мм, согнув их в форме буквы «Г» . Некоторые специалисты утверждают, что этот способ даже лучше – он жестче фиксирует штангу.

Иногда при установке каркаса из металлопрофиля для гипсокартона требуется опустить его на гораздо большее расстояние, чем позволяют стандартные подвесы.
