Солнечный коллектор для отопления дома: отзывы владельцев, реально ли сделать своими руками

Содержание

отзывы владельцев, реально ли сделать своими руками

Системы отопления в частных загородных домах могут строиться на абсолютно разных источниках энергии. Это могут быть системы, основанные на котлах, нагрев теплоносителя в котором основывается на сжигании различных видов топлива, например газа или жидкой солярки. Котлы могут отапливаться углем или дровяными пеллетами. В любом случае для того, чтобы запустить в действие такую систему отопления придется помимо собственно монтажа отопительных котлов еще и закупать само топливо. А вот эта статья расходов может в определенной ситуации превысить даже расходы на монтаж системы отопления. И вот здесь на помощь могут прийти солнечные коллекторы для отопления дома.

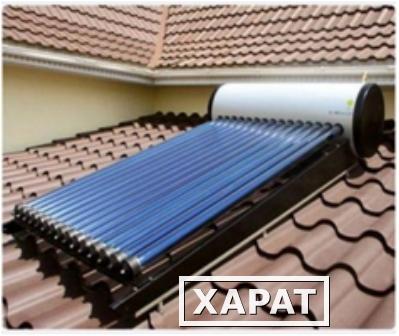

Солнечные отопительные коллекторы на крыше частного дома

Содержание

  • Плюсы и минусы солнечных коллекторов для отопления дома
  • Эффективность работы солнечных нагревательных коллекторов
  • Принципы функционирования нагревательных коллекторов
  • Типы отопительных солнечных коллекторов для дома
    • Плоский светопоглощающий
    • Вакуумный
    • Воздушный
  • Как выбрать необходимый тип отопительного коллектора?
  • Особенности, на которые стоит обратить внимание при выборе коллектора
  • Установка солнечного отопительного коллектора
    • Солнечные коллекторы для отопления дома: видео
  • Честные отзывы о работе солнечных коллекторов различных моделей для отопления дома
    • Модель КС 2000
    • Модель RKraft
    • Вакуумный коллектор Altek
    • 1 год эксплуатации:

    • Эффективность работы вакуумного коллектора зимой:
    • Модель Chromagen
    • Модель АТМОСФЕРА СВК Nano
  • Можно ли сделать реально работающий солнечный коллектор своими руками?

Плюсы и минусы солнечных коллекторов для отопления дома

Использование возобновляемых источников энергии в автономных системах отопления предполагает денежные затраты исключительно на приобретение и установку такой системы, а также на ее техническое обслуживание и на необходимый поддерживающий ремонт. Но вот после установки такие системы начинают работать совершенно автономно и абсолютно бесплатно для их владельцев. В самом деле – за солнечные лучи платить ничего не нужно.

Некоторые потребители выражают сомнение в эффективности установки и применения солнечных коллекторов в средней полосе России, где солнечных дней не так много, как, например, на Кубани. Однако, солнечные коллекторы для нагрева воды могут использоваться не только как основной источник нагрева теплоносителя, но и как дополнительный источник. В этом случае прибор нагрева воды на солнечной энергии будет работать только в то время, когда на небе нет облаков, а в другие периоды можно задействовать классические нагревательные приборы, например газовые котлы.

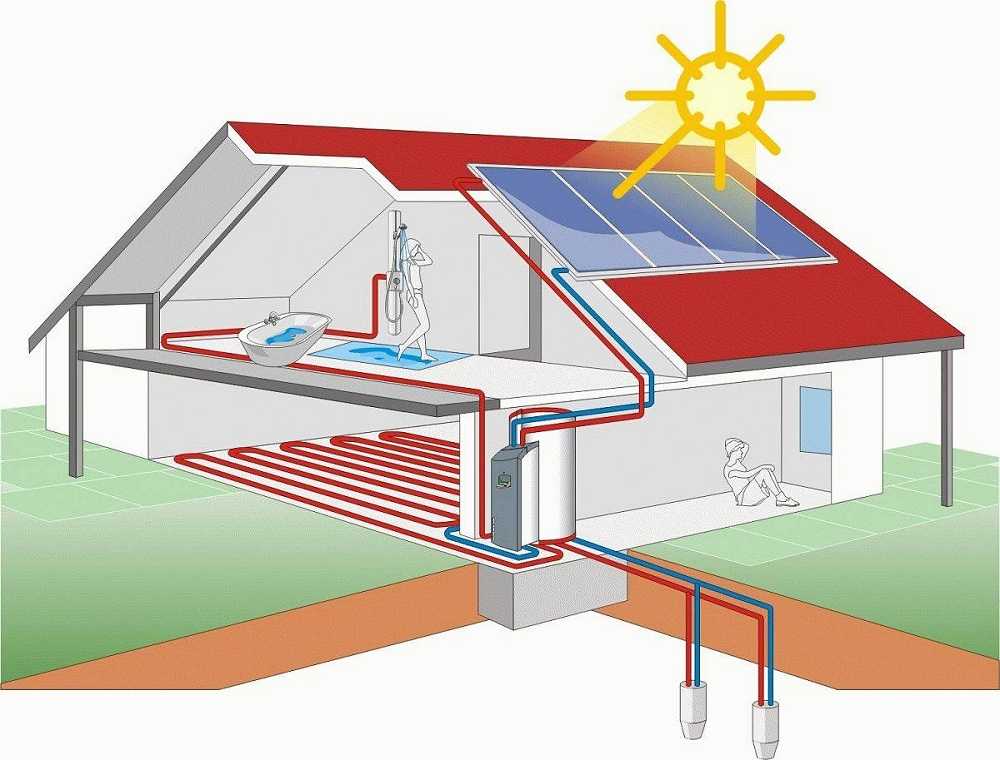

схема отопления

Что же касается эффективности использования солнечных коллекторов по соотношению цена-отдача, то рекомендуем вам обратить внимание на северные провинции Китая. Значительное количество домов в этих китайских городах и селах оборудовано солнечными коллекторами для отопления. Климат и солнечная активность в этих местностях не слишком отличается от сопредельных российских областей: например, Хабаровского и Забайкальского краев. Сами понимаете, что климат в Забайкалье, месте, куда ссылали каторжников в царские времена – совершенно не сахарный. Значит, использование солнечных коллекторов для отопления домов даже в российских регионах с самым суровым климатом не только возможно, но и вполне востребовано и экономично.

Эффективность работы солнечных нагревательных коллекторов

Стоит отметить, что солнечные коллекторы на сегодняшний момент стали пожалуй наиболее эффективными приборами, использующими солнечную энергию. Если классическая солнечная фотоэлектрическая батарея может показать эффективность всего лишь на уровне до 18 процентов, то солнечный коллектор для отопления достигает завидных показателей КПД до 95 процентов. Разница очевидна.

Принципы функционирования нагревательных коллекторов

Одной из основных конструкций солнечных отопительных коллекторов являются устройства вакуумного типа. Исходя из названия очевидно, что такие устройства будут собирать лучистую солнечную энергию и передавать ее для нагрева воды или другого теплоносителя. Собственно так и обстоит в реальности.

Системы автономного обогрева, имеющие в своем составе солнечные коллекторы состоят из следующих основных составных частей:

  • Собственно солнечный нагревательный коллектор – то есть устройство которое размещается на прямых солнечных лучах и служит для нагрева теплоносителя,
  • Контур теплообмена: система трубопроводов, по которой перемещается горячий теплоноситель, постепенно передавая свое тепло в обогреваемые помещения,
  • Тепловой аккумулятор: это бак для воды, в котором нагретая вода запасается впрок.

Итак солнечный коллектор, состоящий из труб, в которых находится пока еще не нагретый теплоносителя находится под действием прямых солнечных лучей. Жидкость-теплоноситель (обычно вода, но возможно и специальный антифриз) поступает в коллектор, нагревается там и передается в контур теплообмена, который смонтирован внутри теплового аккумулятора. Нагретый теплоноситель, перемещаясь внутри трубопроводов контура теплообмена нагревает воду в тепловом аккумуляторе. Нагретая вода в баке с функцией аккумуляции тепла хранится вплоть до возникновения необходимости ее использования, например до подачи в контуры отопительной домашней системы и в отопительные радиаторы или в контуры горячего домашнего водоснабжения, например для умывания.

Циркуляция водоснабжения в отопительном коллекторе

Поскольку солнечная энергия воздействует на коллектор совершенно бесплатно, то в системе в любой момент времени имеется нагретая вода, которая подогревается постоянно циркулирующим теплоносителем.

Естественно, что бак теплового аккумулятора должен иметь отличную теплоизоляцию, способствующую сохранению температуры нагретой воды в течении как можно более долгого времени. Это позволит избежать падения температуры воды ночью, когда солнечный нагрев отсутствует или в периоды пасмурной погоды. Для обеспечения бесперебойной работы такой системы в совсем уж облачные или дождливые дни в бак теплового аккумулятора может быть вмонтирован обыкновенный электрический водонагреватель.

Для того, чтобы теплоноситель постоянно переносил тепло солнечных лучей для нагрева воды – он должен постоянно циркулировать. В системах с солнечными коллекторами циркуляция жидкого теплоносителя может быть принудительной (с подачей насосами) или естественной (смотеком).

Типы отопительных солнечных коллекторов для дома

Современная промышленность освоила выпуск различных типов солнечных отопительных коллекторов. Для того, чтобы понять, какой из них может подойти для монтажа системы домашнего отопления или горячего контура водоснабжения в вашем доме – необходимо ознакомиться с их разновидностями. Основных типов насчитывается два: плоские и вакуумные, менее широко распространены воздушные коллекторы.

Плоский светопоглощающий

Плоский отопительный солнечный коллектор представляет собой тонкую коробку, внутри которой находится особое вещество, активно аккумулирующее, адсорбирующее тепло. Сверху коробка закрыта стеклом, которое пропускает солнечные лучи. Внутри адсорбирующего слоя, собирающего тепло расположена система трубопроводов, внутри которых перемещается теплоносителя. В качестве теплоносителя в таких системах, как правило используется пропилен-гликоль.

плоский коллектор в разрезе

Вакуумный

Внутри вакуумного отопительного коллектора на месте единственной плоской коробки находятся полые стеклянные или кварцевые трубки, из которых откачан воздух, то есть создан вакуум. А вот уже внутри таких полых трубок располагаются трубки с веществом, адсорбирующем солнечную тепловую энергию. Соответственно трубопроводы с теплоносителем находятся внутри трубок с адсорбером. Солнечные лучи легко проникают сквозь вакуум в промежутке между трубами и нагревают теплоноситель. Однако этот же вакуум препятствует обратной утечки тепловой энергии из адсорбера в окружающее пространство, выступая в роли теплоизолятора.

вакуумный коллектор

Воздушный

Как уже понятно из названия – такие устройства не имеют теплоизолирующего вакуумного слоя. Следовательно КПД их действия будет ниже, чем у вакуумных коллекторов. Такие устройства рекомендуется устанавливать в местности с большим количеством солнечных дней. Более того, в таких коллекторах теплоносителем является обычный воздух. Он переносится в отапливаемое помещение вентилятором или естественной конвекцией. Работа вентилятора при перемещении воздушных потоков также требует отдельного источника питания Это дополнительная причина того, что данная система имеет более низкий КПД, чем плоские или вакуумные коллекторы. Конечно же, ни о каком горячем водоснабжении в такой конструкции не может быть и речи.

Как выбрать необходимый тип отопительного коллектора?

Каждый из типов солнечных отопительных коллекторов имеет свои очевидные преимущества и явные недостатки. При выборе устройства стоит обратить внимание, что плоский коллектор является более прочной конструкцией, а вот вакуумные из-за наличия полых воздушных трубок очень чувствительны к внешним воздействиям. Однако в плоских коллекторах при ремонте замене подлежит вся система адсорбции, при поломке же одной из трубок вакуумного коллектора можно ограничиться только ее заменой.

Воздушный коллектор, при всех своих недостатках является чрезвычайно простым устройством, и не критичен в воздействию низких температур. Он может работать даже лютой сибирской зимой.

Плоский коллектор идеален для нагрева воды в диапазоне от 20 до 40 градусов выше, чем окружающая температура, а от вакуумные устройства имеют более высокую степень нагрева теплоносителя. Таким образом в зимних условиях вакуумный коллектор будет более эффективен, да и просто возможен в использовании. Они также лучше сохраняют тепло при работе в пасмурную погоду и хорошо сохраняют тепловую энергию в холодных погодных условиях. Тем не менее общая хрупкость конструкции снижает срок службы вакуумных солнечных коллекторов, которые не дотягивают по этому показателю до плоских устройств. Последние при хорошем изготовлении могут прослужить в вашем доме от 15 до 30 лет.

Особенности, на которые стоит обратить внимание при выборе коллектора

Показатель передачи лучистой солнечной энергии солнца в тепловую энергию теплоносителя в вакуумном солнечном коллекторе напрямую зависит от величины трубок этого устройства. Если вакуумная трубка коллектора будет короткая и тонкая, то она не сможет достаточно эффективно аккумулировать вакуумную энергию. Обычно для комплектации вакуумных солнечных коллекторов используются трубки длиной до 2 метров с диаметром около 6 сантиметров. Внутри вакуумной трубки может монтироваться простая прямая или изогнутая U-образная трубка для более эффективного сбора тепла.

Установка солнечного отопительного коллектора

Солнечный отопительный коллектор вместе с системой аккумуляции тепла и теплообменным контуром в сборе представляет собой довольно сложную технологическую систему. Комплекты такого оборудования оснащаются подробными инструкциями по установке, также в сети Интернет можно найти подробные видеоуроки. Но перед покупкой и установкой солнечного коллектора необходимо составление проекта отопительной системы. В этот процесс обязательно нужно привлекать специалиста, который произведет необходимые расчеты материалов и оборудования.

Использование альтернативных источников энергии может существенно снизить затраты на содержание вашего дома, более того, оно может сделать вас независимыми от поставщиков традиционной энергии.

Солнечные коллекторы для отопления дома: видео

Честные отзывы о работе солнечных коллекторов различных моделей для отопления дома

Модель КС 2000

Время работы — 3 года:

Модель RKraft

Время работы — 5 лет:

Вакуумный коллектор Altek

1 год эксплуатации:

Эффективность работы вакуумного коллектора зимой:

Эффективность работы вакуумного коллектора зимой:

Модель Chromagen

Опыт эксплуатации — 4 года:

Модель АТМОСФЕРА СВК Nano

На рынке с 2013 года:

Можно ли сделать реально работающий солнечный коллектор своими руками?

Солнечное отопление частного дома: обзор лучших конструкций

Использование «зеленой» энергии, поставляемой природными стихиями, позволяет существенно сокращать коммунальные расходы. К примеру, устроив солнечное отопление частного дома, вы будете снабжать фактически бесплатным теплоносителем низкотемпературные радиаторы и системы теплых полов. Согласитесь, это уже экономия.

Все о «зеленых технологиях» вы узнаете из предложенной нами статьи. С нашей помощью вы запросто разберетесь в разновидностях солнечных установок, способах их устройства и специфике эксплуатации. Наверняка заинтересуетесь одним из популярных вариантов, интенсивно работающих в мире, но не слишком пока востребованных у нас.

В представленном вашему вниманию обзоре разобраны конструктивные особенности систем, детально описаны схемы подключения. Приведен пример расчета солнечного отопительного контура для оценки реалий его сооружения. В помощь самостоятельным мастерам прилагаются фото-подборки и видео.

Содержание статьи:

  • «Зеленые» технологии получения тепла
  • Эффективное использование энергии солнца
    • Открытые солнечные коллекторы
    • Трубчатые коллекторные разновидности
    • Плоские закрытые системы
  • Сравнение характеристик солнечных коллекторов
  • Способы подключения к системе отопления
    • Схема с водяным коллектором
    • Схема с солнечной батареей
  • Пример расчета необходимой мощности
  • Выводы и полезное видео по теме

«Зеленые» технологии получения тепла

В среднем 1 м2 поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года.

В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.

Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С

Задача использования с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи. Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.

Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.

Галерея изображений

Фото из

Солнечные коллекторы — основные поставщики подготовленного к использованию теплоносителя в системы отопления загородных домов

Коллектор представляет собой систему трубок, незакрытых или закрытых темной, усиливающей эффект поглощения солнечных лучей поверхностью

Трубки открытых солнечных приборов изнутри покрыты составом, привлекающим к себе солнечные лучи и усиливающим действие

Трубчатые разновидности коллекторов применяются в подогреве всех видов теплоносителей, задействованных в системах отопления

В наших широтах тепла, поступающего в результате переработки солнечной энергии, недостаточно для полноценной работы отопления. Повысить производительность поможет концентрическая форма и крупногабаритная лупа

Модификации солнечных коллекторов, позволяющие привлечь наибольшее количество солнечных лучей, выпускаются в виде вогнутых концентраторов с зеркальным отражателем

Модели, используемые для получения переработанной солнечной энергии в больших масштабах, оснащают устройствами «слежения» за движением солнца

Усиливают производительность системы не только с помощью изменения формы и использования устройств движения. В основном повышают, увеличивая приемную площадь

Солнечный коллектор на крыше дома

Прибор с поглощающей поверхностью

Открытый вакуумный солнечный коллектор

Для воздушного и парового отопления

Линза для повышения производительности прибора

Коллектор концентратор с отражателем

Промышленная модель с устройством движения

Мощная группа коллекторов-концентраторов

Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты. Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.

Промышленность в широком ассортименте производит коллекторные системы для включения в независимую отопительную сеть. Однако простейший вариант для дачи несложно сделать собственноручно:

Галерея изображений

Фото из

Солнечные коллекторы — один из самых простых и дешевых вариантов для изготовления приборов своими руками

Коллектор представляет собой уложенный разными способами змеевик, подключенный к теплообменным контурам и к баку, служащему аккумулятором подготовленного теплоносителя

В самостоятельном производстве коллекторов чаще всего применяются медные трубки и змеевики холодильников

Для увеличения производительности теплоприемника солнечного отопления изменяется форма прибора, увеличивается поглощающая площадь

Достаточно распространенным и востребованным вариантом подручного материала являются стальные трубы с тройниками от демонтированного водопровода или их пластиковые аналоги

Активно применяются пластиковые бутылки с отрезанным дном и горлышком. Их используют в качестве светопроводящего кожуха металлического приемника, расположенного внутри бутылок

Интересное решение — применение алюминиевых банок, служащих ранее тарой для соков и обширного ассортимента газированных напитков

Отметим, что в собственноручном производстве приборов солнечного отопления лидируют полимерные трубы: как гибкие из ПНД или ПВХ, так и жесткие ПП и ПВХ

Самодельный закрытый солнечный коллектор

Простейшая конструкция

Змеевик коллектора из медных трубок

Методы усиления эффективности

Использование жестких водопроводных труб и фитингов

Пластиковые бутылки в изготовлении коллекторов

Воздушный солнечный коллектор из металлических банок

Полимерные трубы в самостоятельном производстве

Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.

Эффективное использование энергии солнца

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс — это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.

Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы (+)

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году. Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.

Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак (+)

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель.

В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.

Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД.  Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых.

Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.

Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд

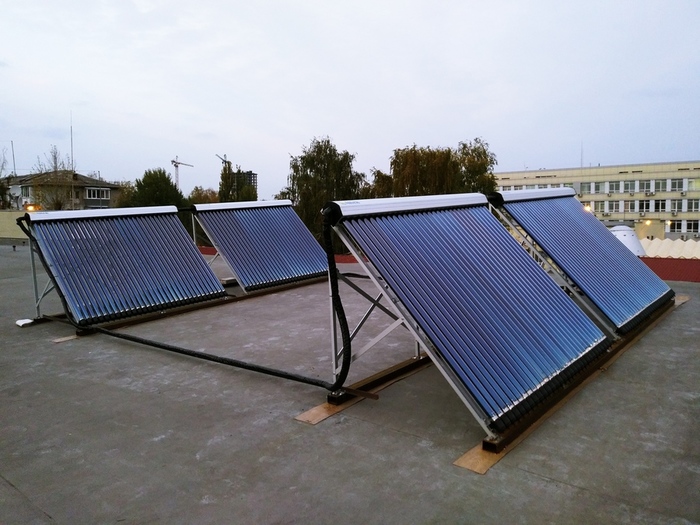

Трубчатые коллекторные разновидности

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы (+)

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

По способу передачи тепла есть две системы: прямоточные и с термотрубкой (heat pipe). Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20° С

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении. В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель. Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

  • низкие теплопотери;
  • способность работать при температуре до -30⁰С;
  • эффективная производительность в течение всего светового дня;
  • хорошая работоспособность в областях с умеренным и холодным климатом;
  • низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
  • возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность.

Обладает следующими недостатками:

  • не способна к самоочистке от снега, льда, инея;
  • высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления (+)

Плоские закрытые системы

Плоский коллектор состоит из алюминиевого каркаса, специального поглощающего слоя – абсорбера, прозрачного покрытия, трубопровода и утеплителя.

В качестве абсорбера применяют зачерненную листовую медь, отличающуюся идеальной для создания гелиосистем теплопроводностью. При поглощении солнечной энергии абсорбером происходит передача полученной им солнечной энергии теплоносителю, циркулирующему по примыкающей к абсорберу системе трубок.

С наружной стороны закрытая панель защищена прозрачным покрытием. Оно изготовлено из противоударного закаленного стекла, имеющего полосу пропускания 0,4-1,8мкм. На такой диапазон приходится максимум солнечного излучения. Противоударное стекло служит хорошей защитой от града. С тыльной стороны вся панель надежно утеплена.

Плоские солнечные коллекторы отличаются максимальной производительностью и простой конструкцией. КПД их увеличен за счет применения абсорбера. Они способны улавливать рассеянное и прямое солнечное излучение

В перечне преимуществ закрытых плоских панелей числятся:

  • простота конструкции;
  • хорошая производительность в регионах с теплым климатом;
  • возможность установки под любым углом при наличии приспособлений для изменения угла наклона;
  • способность самоочищаться от снега и инея;
  • низкая цена.

Плоские солнечные коллекторы особенно выгодны, если их применение запланировано еще на стадии проектирования. Срок службы у качественных изделий составляет 50 лет.

К недостаткам можно отнести:

  • высокие теплопотери;
  • большой вес;
  • высокая парусность при расположении панелей под углом к горизонту;
  • ограничения в производительности при перепадах температуры более 40°С.

Сфера применения закрытых коллекторов значительно шире, чем гелиоустановок открытого типа. Летом они способны полностью удовлетворить потребность в горячей воде. В прохладные дни, не включенные коммунальщиками в отопительный период, они могут поработать вместо газовых и электрообогревателей.

Желающим собственными руками для устройства отопления на даче предлагаем ознакомиться с проверенными на практике схемами и пошаговыми инструкциями по сборке.

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора.

Для солнечных коллекторов есть несколько важных характеристики:

  • коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
  • коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
  • общая и апертурная площадь;
  • КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без , используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора.

Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с , с принципом действия и устройства которых мы предлагаем ознакомиться.

Схема с солнечной батареей

Было бы заманчиво применить схожую к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Галерея изображений

Фото из

Солнечные электростанции в отоплении дома

Процесс установки солнечных панелей на кровлю

Самостоятельный монтаж прибора на крышу гаража

Самодельный электроприбор для солнечного отопления

Все о вариантах организации отопления частного дома на солнечных батареях вы найдете .

Пример расчета необходимой мощности

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

  • обеспечение горячего водоснабжения не более 70%;
  • обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией.

Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д.

С всеми видами и способами их использования вы сможете ознакомиться в представленной статье.

Выводы и полезное видео по теме

Видео #1. Демонстрация действия солнечного коллектора в зимнее время:

Видео #2. Сравнение разных моделей солнечных коллекторов:

На протяжении всего собственного существования человечество с каждым годом потребляется все больше энергии. Попытки использовать бесплатное солнечное излучение предпринимались давно, но только в последнее время стало возможным эффективно использовать солнце в наших широтах. Несомненно, что за гелиосистемами будущее.

Хотите сообщить об интересных особенностях в организации солнечного отопления загородного дома или дачи? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Здесь же можно задать вопрос, оставить фото с демонстрацией процесса сборки системы, поделиться полезными сведениями.

Активное солнечное отопление | Министерство энергетики

Энергосбережение


Активные системы солнечного отопления используют солнечную энергию для нагрева жидкости — жидкости или воздуха — и затем передают солнечное тепло непосредственно во внутреннее пространство или в систему хранения для последующего использования. Если солнечная система не может обеспечить адекватный обогрев помещения, вспомогательная или резервная система обеспечивает дополнительное тепло. Жидкостные системы чаще используются, когда предусмотрено хранение, и они хорошо подходят для систем лучистого отопления, бойлеров с радиаторами горячей воды и даже абсорбционных тепловых насосов и охладителей. Как жидкостные, так и воздушные системы могут дополнять системы с принудительной подачей воздуха.

Жидкостное активное солнечное отопление

Солнечные коллекторы жидкости лучше всего подходят для центрального отопления. Они такие же, как те, которые используются в системах солнечного нагрева воды для бытовых нужд. Плоские коллекторы являются наиболее распространенными, но также доступны вакуумные трубчатые и концентрирующие коллекторы. В коллекторе теплоноситель или «рабочая» жидкость, такая как вода, антифриз (обычно нетоксичный пропиленгликоль) или другой тип жидкости, поглощает солнечное тепло. В соответствующее время контроллер включает циркуляционный насос для перемещения жидкости через коллектор.

Жидкость течет быстро, поэтому ее температура увеличивается только на 10–20 °F (5,6–11 °C) по мере прохождения через коллектор. Нагрев меньшего объема жидкости до более высокой температуры увеличивает потери тепла от коллектора и снижает эффективность системы. Жидкость поступает либо в резервуар для хранения, либо в теплообменник для немедленного использования. Другие компоненты системы включают трубопроводы, насосы, клапаны, расширительный бак, теплообменник, накопительный бак и элементы управления.

Расход зависит от теплоносителя. Чтобы узнать больше о типах жидких солнечных коллекторов, их размерах, техническом обслуживании и других вопросах, см. Солнечный нагрев воды.

Сохранение тепла в жидких системах

Жидкостные системы аккумулируют солнечное тепло в резервуарах с водой или в кладочной массе системы излучающих плит. В системах хранения резервуарного типа тепло от рабочей жидкости передается распределительной жидкости в теплообменнике снаружи или внутри резервуара.

Резервуары находятся под давлением или без давления, в зависимости от общей конструкции системы. Прежде чем выбрать накопительный бак, учитывайте стоимость, размер, долговечность, где его разместить (в подвале или на улице) и как его установить. Возможно, вам придется построить резервуар на месте, если резервуар необходимого размера не пройдет через существующие дверные проемы. Резервуары также имеют ограничения по температуре и давлению и должны соответствовать местным строительным, сантехническим и механическим нормам. Вы также должны отметить, какая изоляция необходима для предотвращения чрезмерных потерь тепла, и какое защитное покрытие или герметизация необходимы для предотвращения коррозии или утечек.

В системах с очень большими объемами хранения могут потребоваться специальные или нестандартные резервуары. Обычно это нержавеющая сталь, стекловолокно или высокотемпературный пластик. Бетонные и деревянные (джакузи) резервуары также являются вариантами. Каждый тип резервуара имеет свои преимущества и недостатки, и все типы требуют тщательного размещения из-за их размера и веса. Может оказаться более практичным использовать несколько небольших резервуаров, а не один большой. Самый простой вариант системы аккумулирования – использование стандартных бытовых водонагревателей. Они соответствуют строительным нормам и требованиям к сосудам под давлением, имеют антикоррозийное покрытие и просты в установке.

Распределение тепла для жидкостных систем

Для распределения солнечного тепла можно использовать теплый пол, плинтусы или радиаторы с подогревом воды или центральную систему принудительной вентиляции. В системе лучистого пола нагретая солнцем жидкость циркулирует по трубам, встроенным в пол из тонких бетонных плит, которые затем излучают тепло в помещение. Лучистый теплый пол идеально подходит для жидкостных солнечных систем, поскольку он хорошо работает при относительно низких температурах. Тщательно спроектированная система может не нуждаться в отдельном баке для хранения тепла, хотя в большинстве систем они предусмотрены для контроля температуры. Обычный котел или даже стандартный бытовой водонагреватель может обеспечивать резервное тепло. Плита обычно отделана плиткой. Системам излучающих плит требуется больше времени для обогрева дома с «холодного старта», чем другим типам систем распределения тепла. Однако, когда они работают, они обеспечивают постоянный уровень тепла. Ковры и коврики снижают эффективность системы. Дополнительную информацию см. в разделе лучистое отопление.

Плинтусы и радиаторы с подогревом воды требуют воды температурой от 71° до 82°C (от 160° до 180°F) для эффективного обогрева помещения. Как правило, плоские коллекторы жидкости нагревают перекачиваемую и распределяющую жидкость до температуры от 90° до 120°F (от 32° до 49°C). Таким образом, использование плинтусов или радиаторов с системой солнечного отопления требует, чтобы площадь поверхности плинтуса или радиаторов была больше, температура нагреваемой солнцем жидкости повышалась за счет резервной системы или среднетемпературного солнечного коллектора (например, вакуумного коллектора). трубчатый коллектор) можно заменить плоским коллектором.

Существует несколько вариантов включения жидкостной системы в систему воздушного отопления. Базовая конструкция заключается в размещении жидкостно-воздушного теплообменника или нагревательного змеевика в главном возвратном канале комнатного воздуха до того, как он попадет в печь. Воздух, возвращающийся из жилого помещения, нагревается, проходя над нагретой солнечным светом жидкостью в теплообменнике. Дополнительное тепло подается по мере необходимости от печи. Змеевик должен быть достаточно большим, чтобы передавать достаточное количество тепла воздуху при самой низкой рабочей температуре коллектора.

Вентиляция

Солнечные системы воздушного отопления используют воздух в качестве рабочей жидкости для поглощения и передачи солнечной энергии. Солнечные коллекторы воздуха могут напрямую обогревать отдельные помещения или потенциально могут предварительно нагревать воздух, поступающий в вентилятор с рекуперацией тепла или через воздушный змеевик теплового насоса с источником воздуха.

Воздушные коллекторы производят тепло раньше и позже в течение дня, чем жидкостные системы, поэтому они могут производить больше полезной энергии в течение отопительного сезона, чем жидкостные системы того же размера. Также, в отличие от жидкостных систем, воздушные системы не замерзают, а небольшие протечки в коллекторе или распределительных каналах не вызовут значительных проблем, хотя и ухудшат работу. Однако воздух является менее эффективным теплоносителем, чем жидкость, поэтому солнечные коллекторы воздуха работают с меньшей эффективностью, чем солнечные коллекторы жидкости.

Хотя некоторые ранние системы пропускали нагретый солнцем воздух через скальное ложе в качестве накопителя энергии, этот подход не рекомендуется из-за связанной с этим неэффективности, потенциальных проблем с конденсацией и плесенью в скальном ложе, а также воздействия влаги и плесень влияет на качество воздуха в помещении.

Солнечные коллекторы воздуха часто встраивают в стены или крыши, чтобы скрыть их внешний вид. Например, в черепичную крышу могут быть встроены воздушные пути для использования тепла, поглощаемого черепицей.

Обогреватели воздуха в помещении

Воздухосборники могут быть установлены на крыше или наружной (южной) стене для обогрева одного или нескольких помещений. Несмотря на то, что доступны заводские коллекторы для установки на месте, люди, которые делают это своими руками, могут построить и установить свой собственный воздушный коллектор. Простой коллектор оконного обогревателя можно сделать за несколько сотен долларов.

Коллектор имеет герметичный и изолированный металлический каркас и черную металлическую пластину для поглощения тепла с остеклением перед ней. Солнечное излучение нагревает пластину, которая, в свою очередь, нагревает воздух в коллекторе. Электрический вентилятор или воздуходувка вытягивает воздух из помещения через коллектор и нагнетает его обратно в помещение. Крышные коллекторы требуют воздуховодов для подачи воздуха между помещением и коллектором. Настенные коллекторы размещаются непосредственно на стене, выходящей на юг, и в стене прорезаются отверстия для входа и выхода воздуха коллектора.

Простые «коллекторы оконных коробок» встраиваются в существующий оконный проем. Они могут быть активными (с помощью вентилятора) или пассивными. В пассивных типах воздух поступает снизу коллектора, по мере нагрева поднимается вверх и поступает в помещение. Дефлектор или заслонка не дает комнатному воздуху поступать обратно в панель (обратное термосифонирование), когда не светит солнце. Эти системы обеспечивают только небольшое количество тепла, потому что площадь коллектора относительно мала.

Коллекторы испаряемого воздуха

Коллекторы вытяжного воздуха используют простую технологию для улавливания солнечного тепла для обогрева зданий. Коллекторы состоят из темных перфорированных металлических пластин, установленных на южной стене здания. Между старой стеной и новым фасадом создается воздушное пространство. Темный внешний фасад поглощает солнечную энергию и быстро нагревается в солнечные дни, даже когда снаружи холодно.

Вентилятор или воздуходувка втягивает вентиляционный воздух в здание через крошечные отверстия в коллекторах и вверх через воздушное пространство между коллекторами и южной стеной. Солнечная энергия, поглощаемая коллекторами, нагревает воздух, проходящий через них, на целых 40°F. В отличие от других технологий обогрева помещений, коллекторы вытяжного воздуха не требуют дорогостоящего остекления.

Коллекторы вытяжного воздуха лучше всего подходят для больших зданий с высокой вентиляционной нагрузкой, что делает их непригодными для современных плотно закрытых домов. Тем не менее, небольшие коллекторы испаряемого воздуха могут использоваться для предварительного нагрева воздуха, поступающего в вентилятор с рекуперацией тепла, или могут нагревать воздушный змеевик на воздушном тепловом насосе, повышая его эффективность и уровень комфорта в холодные дни. Однако в настоящее время нет информации о рентабельности использования коллектора выдыхаемого воздуха таким образом.

Экономика и другие преимущества активных систем солнечного отопления

Активные системы солнечного отопления наиболее рентабельны в холодном климате с хорошими солнечными ресурсами, когда они заменяют более дорогие виды топлива для отопления, такие как электричество, пропан и нефть. Некоторые штаты предлагают освобождение от налога с продаж, кредиты или вычеты по подоходному налогу, а также освобождение или вычеты от налога на имущество для систем солнечной энергии. Здесь можно добавить предложение: Список стимулов для энергоэффективности и возобновляемых источников энергии, включая активную солнечную тепловую энергию, доступен на сайте DSIRE.

Стоимость активной солнечной системы отопления будет варьироваться. На имеющиеся в продаже коллекторы распространяется гарантия 10 и более лет, и они легко прослужат десятилетиями дольше. Экономика активной системы отопления помещений улучшается, если она также нагревает воду для бытовых нужд, потому что в противном случае неиспользуемый коллектор может нагревать воду летом.

Отопление дома с помощью активной системы солнечной энергии может значительно сократить расходы на топливо зимой. Солнечная система отопления также уменьшит загрязнение воздуха и парниковые газы, возникающие в результате использования ископаемого топлива для отопления или производства электроэнергии.

Выбор и определение размеров системы солнечного отопления

Выбор подходящей системы солнечной энергии зависит от таких факторов, как местоположение, дизайн и потребности в отоплении вашего дома. Местные соглашения могут ограничивать ваши возможности; например, ассоциации домовладельцев могут запретить вам устанавливать солнечные коллекторы в определенных частях вашего дома (хотя многим домовладельцам удалось оспорить такие соглашения).

Местный климат, тип и эффективность коллектора(ов) и площадь коллектора определяют, сколько тепла может обеспечить система солнечного отопления. Обычно наиболее экономично проектировать активную систему, обеспечивающую от 40% до 80% потребности дома в отоплении. Системы, обеспечивающие менее 40% тепла дома, редко бывают рентабельными, за исключением случаев использования солнечных коллекторов для обогрева воздуха, которые обогревают одну или две комнаты и не требуют накопления тепла. Хорошо спроектированный и изолированный дом, в котором используются методы пассивного солнечного отопления, потребует меньшей и менее дорогостоящей системы отопления любого типа и может нуждаться в очень небольшом дополнительном тепле, кроме солнечного.

Помимо того факта, что разработка активной системы для подачи достаточного количества тепла в течение 100% времени, как правило, нецелесообразна или экономически неэффективна, большинство строительных норм и правил и ипотечных кредиторов требуют наличия резервной системы отопления. Дополнительные или резервные системы поставляют тепло, когда солнечная система не может удовлетворить потребности в отоплении. Резервные копии могут варьироваться от дровяной печи до обычной системы центрального отопления.

Строительные нормы, соглашения и правила для систем солнечного отопления

Прежде чем устанавливать солнечную энергетическую систему, вы должны изучить местные строительные нормы и правила, постановления о зонировании и соглашения о подразделении, а также любые специальные правила, относящиеся к месту. Вам, вероятно, потребуется разрешение на строительство, чтобы установить систему солнечной энергии в существующем здании.

В то время как большинство сообществ и муниципалитетов приветствуют жилые установки возобновляемой энергии, есть несколько, для которых системы возобновляемой энергии являются сравнительной новинкой, и поэтому они, возможно, не упомянули их в своих кодексах. Вы должны соблюдать существующие строительные и разрешительные процедуры для установки вашей системы.

Вопросы строительных норм и правил зонирования для установки солнечной системы обычно решаются на местном уровне. Даже если в штате действуют строительные нормы и правила, ваш город, округ или округ обычно соблюдает их. Общие проблемы, с которыми домовладельцы столкнулись со строительными нормами, включают следующее:

  • Превышение нагрузки на крышу
  • Недопустимые теплообменники
  • Неправильная проводка
  • Незаконное вмешательство в систему снабжения питьевой водой.

Потенциальные проблемы зонирования включают следующее:

  • Загромождение боковых дворов
  • Установка незаконных выступов на крышах
  • Установка системы слишком близко к улицам или границам участков.

Особые нормативные акты, такие как соглашения местного сообщества, подразделения или ассоциации домовладельцев, также требуют соблюдения. Эти соглашения, правила исторического района и положения о поймах можно легко упустить из виду. Чтобы узнать, что необходимо для соблюдения требований местного законодательства, свяжитесь с отделами по зонированию и контролю за строительством в вашей местной юрисдикции, а также с любыми соответствующими домовладельцами, подразделениями, соседями и/или общественными ассоциациями.

Элементы управления для систем солнечного отопления

Органы управления солнечными системами отопления обычно более сложны, чем обычные системы отопления, поскольку они должны анализировать больше сигналов и управлять большим количеством устройств (включая обычную резервную систему отопления). Солнечные элементы управления используют датчики, переключатели и/или двигатели для управления системой. Система использует другие элементы управления для предотвращения замерзания или чрезмерно высоких температур в коллекторах.

Сердцем системы управления является дифференциальный термостат, который измеряет разницу температур между коллекторами и накопителем. Когда коллекторы на 10–20 °F (от 5,6 ° до 11 °C) теплее, чем накопительный блок, термостат включает насос или вентилятор для циркуляции воды или воздуха через коллектор для нагрева накопительной среды или дома.

Работа, производительность и стоимость этих элементов управления различаются. Некоторые системы управления контролируют температуру в различных частях системы, чтобы определить, как она работает. Самые сложные системы используют микропроцессоры для управления и оптимизации теплопередачи и доставки тепла в хранилище и зоны дома.

Можно использовать солнечную панель для питания низковольтных вентиляторов постоянного тока (постоянного тока) (для коллекторов воздуха) или насосов (для коллекторов жидкости). Выходная мощность солнечных панелей соответствует доступному притоку солнечного тепла к солнечному коллектору. При тщательном выборе размеров скорость вентилятора или насоса оптимизируется для эффективного поглощения солнечной энергии рабочей жидкостью. При слабом солнечном свете скорость вентилятора или насоса низкая, а при сильном солнечном свете они работают быстрее.

При использовании с комнатным воздухосборником отдельные элементы управления могут не потребоваться. Это также гарантирует, что система будет работать в случае отключения электроэнергии. Солнечная энергетическая система с аккумуляторной батареей также может обеспечивать питание для работы системы центрального отопления, хотя это дорого для больших систем.

Установка и обслуживание вашей системы солнечного отопления

Насколько хорошо работает активная солнечная энергетическая система, зависит от правильного выбора места, конструкции системы и установки, а также от качества и долговечности компонентов. Современные коллекторы и элементы управления отличаются высоким качеством, но поиск опытного подрядчика, который сможет правильно спроектировать и установить систему, может оказаться сложной задачей.

После установки системы ее необходимо надлежащим образом обслуживать, чтобы оптимизировать ее работу и избежать поломок. Разные системы требуют разных типов обслуживания, и вам следует настроить календарь, в котором перечислены задачи обслуживания, которые производители компонентов и установщики рекомендуют для вашей установки.

Большинство солнечных водонагревателей автоматически покрываются страховым полисом вашего домовладельца. Однако повреждений от замерзания, как правило, нет. Свяжитесь со своей страховой компанией, чтобы узнать, какова ее политика. Даже если ваш провайдер покроет вашу систему, лучше сообщить ему в письменной форме о том, что вы являетесь владельцем новой системы.

  • Учить больше
  • Домашние системы отопления

Солнечные водонагреватели | Министерство энергетики


Солнечные водонагреватели, иногда называемые солнечными системами горячего водоснабжения, могут быть экономичным способом получения горячей воды для вашего дома. Их можно использовать в любом климате, а используемое ими топливо — солнечный свет — бесплатно.


Как они работают

Солнечные системы нагрева воды включают резервуары для хранения и солнечные коллекторы. Солнечные водонагреватели бывают двух типов: активные, в которых есть циркуляционные насосы и средства управления, и пассивные, в которых их нет.

Активные солнечные водонагревательные системы

Существует два типа активных солнечных водонагревательных систем:

  • Системы с прямой циркуляцией
    Насосы обеспечивают подачу бытовой воды через коллекторы в дом. Они хорошо работают в климате, где редко бывают заморозки.
  • Системы косвенной циркуляции
    Насосы обеспечивают циркуляцию незамерзающей жидкости-теплоносителя через коллекторы и теплообменник. Это нагревает воду, которая затем поступает в дом. Они популярны в климате, склонном к отрицательным температурам.

Пассивные солнечные водонагревательные системы

Пассивные солнечные водонагревательные системы обычно дешевле, чем активные системы, но обычно они не так эффективны. Однако пассивные системы могут быть более надежными и могут прослужить дольше. Существует два основных типа пассивных систем:

  • Пассивные системы со встроенным коллектором-аккумулятором
    Они состоят из накопительного бака, покрытого прозрачным материалом, позволяющим солнцу нагревать воду. Затем вода из резервуара поступает в водопроводную систему. Они лучше всего работают в районах, где температура редко опускается ниже нуля. Они также хорошо работают в домохозяйствах со значительными дневными и вечерними потребностями в горячей воде.
  • Термосифонные системы
    Вода нагревается в коллекторе на крыше и затем течет по водопроводной системе при открытии крана горячей воды. Большинство этих систем имеют емкость 40 галлонов.



Резервуары для хранения и солнечные коллекторы

Для большинства солнечных водонагревателей требуется хорошо изолированный резервуар для хранения. Солнечные аккумулирующие баки имеют дополнительный выход и вход, соединенные с коллектором и от него. В системах с двумя баками солнечный водонагреватель предварительно нагревает воду перед тем, как она попадет в обычный водонагреватель. В системах с одним баком резервный нагреватель объединен с солнечным аккумулятором в одном баке.

В жилых помещениях используются солнечные коллекторы трех типов:

  • Плоские коллекторы
    Плоские остекленные коллекторы представляют собой изолированные, защищенные от атмосферных воздействий коробки, которые содержат темную поглощающую пластину под одной или несколькими стеклянными или пластиковыми (полимерными) крышками. . Неглазурованные плоские коллекторы, которые обычно используются для обогрева бассейнов за счет солнечной энергии, имеют темную абсорбирующую пластину, изготовленную из металла или полимера, без крышки или кожуха.
  • Встроенные коллекторно-накопительные системы
    Также известные как системы ICS или пакетов , они имеют один или несколько черных резервуаров или трубок в изолированной застекленной коробке. Холодная вода сначала проходит через солнечный коллектор, который предварительно нагревает воду. Затем вода поступает в обычный резервный водонагреватель, обеспечивая надежный источник горячей воды. Их следует устанавливать только в условиях мягкого морозного климата, поскольку наружные трубы могут замерзнуть в суровую холодную погоду.
  • Солнечные коллекторы с вакуумными трубками
    Они представляют собой параллельные ряды прозрачных стеклянных трубок. Каждая трубка содержит стеклянную внешнюю трубку и металлическую поглотительную трубку, прикрепленную к ребру. Покрытие ребра поглощает солнечную энергию, но препятствует тепловым потерям. Эти коллекторы чаще используются в коммерческих целях в США.

Солнечные водонагревательные системы почти всегда требуют резервной системы на случай пасмурных дней и периодов повышенного спроса. Обычные накопительные водонагреватели обычно обеспечивают резерв и могут уже быть частью комплекта солнечной системы. Резервная система также может быть частью солнечного коллектора, например, резервуары на крыше с термосифонными системами. Поскольку система хранения со встроенным коллектором уже хранит горячую воду в дополнение к сбору солнечного тепла, она может быть укомплектована безрезервуарным водонагревателем или водонагревателем по потребности для резервного копирования.

Выбор солнечного водонагревателя

Перед покупкой и установкой солнечной системы нагрева воды необходимо сделать следующее:

  • Оценить стоимость и энергоэффективность системы солнечного нагрева воды
  • Оцените солнечные ресурсы вашего участка
  • Определите правильный размер системы
  • Изучите местные кодексы, договоры и правила.

Также разберитесь с различными компонентами, необходимыми для систем солнечного нагрева воды, включая следующие:

  • Теплообменники для систем солнечного нагрева воды
  • Теплоносители для солнечных водонагревательных систем

Установка и обслуживание системы

Правильная установка солнечных водонагревателей зависит от многих факторов. Эти факторы включают солнечные ресурсы, климат, требования местных строительных норм и правил и вопросы безопасности; поэтому лучше всего, чтобы вашу систему устанавливал квалифицированный подрядчик по солнечным тепловым системам.

После установки правильное обслуживание системы обеспечит ее бесперебойную работу. Пассивные системы не требуют особого обслуживания. Для активных систем обсудите требования к обслуживанию с поставщиком системы и обратитесь к руководству пользователя системы. Сантехника и другие обычные компоненты водяного отопления требуют такого же обслуживания, как и обычные системы. Остекление может нуждаться в очистке в сухом климате, когда дождевая вода не обеспечивает естественного ополаскивания.

Регулярное техническое обслуживание простых систем может проводиться не реже, чем раз в 3–5 лет, предпочтительно подрядчиком, работающим с солнечными батареями. Системы с электрическими компонентами обычно требуют замены детали или двух через 10 лет. Узнайте больше о техническом обслуживании и ремонте систем солнечного нагрева воды.

При отборе потенциальных подрядчиков для установки и/или технического обслуживания задайте следующие вопросы:

  • Имеет ли ваша компания опыт установки и обслуживания систем солнечного нагрева воды?
    Выберите компанию, которая имеет опыт установки нужного вам типа системы и обслуживания выбранных вами приложений.
  • Сколько лет ваша компания имеет опыт установки и обслуживания систем солнечного отопления?
    Чем больше опыта, тем лучше. Запросите список прошлых клиентов, которые могут предоставить рекомендации.
  • Имеет ли ваша компания лицензию или сертификат?
    В некоторых штатах требуется действующая лицензия сантехника и/или подрядчика по строительству солнечных батарей. Свяжитесь с вашим городом и округом для получения дополнительной информации. Подтвердите лицензирование в совете по лицензированию подрядчиков вашего штата. Совет по лицензированию также может сообщить вам о любых жалобах на подрядчиков с государственной лицензией.
