Как Соединить Провода Без Пайки





В ПУЭ регламентированы требования по поводу соединения, где скрутка электропроводов категорически запрещена, — допускается сварка, спайка, а также фиксация на СИЗы, клеммы Ваго и винтовые зажимы. Из перечисленного, как показала практика, только сварка, спайка и СИЗы отлично зарекомендовали себя.

Запрет на использование скруток, которыми ещё не так давно законно производилось подавляющее большинство электромонтажных работ, объясняется тем, что в местах соединения увеличивается сопротивления, вследствие чего они начинают греться, и кроме этого они слабые на разрыв.

Но что делать когда под рукой нет специальных соединителей или паяльника,  а вам нужно срочно или временно соединить провода?  Давайте попробуем сделать надёжную скрутку и проверить её.

Содержание:

  • Подробно и с фотографиями
    • Проверяем надёжность
      • ВИДЕО: Как соединить провода без пайки
      • Proper Joint of Electric Wire

Надрезаем оболочку провода

1

С помощью ножа снимаем около 2-3см (в зависимости от сечения) изолирующей оплётки провода. Стараемся не повредить ни одной жилы. Для этого по кругу надрезаем внешнюю оболочку, — даже если она прорезана не полностью, снять её можно, если в месте реза несколько раз согнуть провод.

Так должно выглядеть

2

Нужно распушить оголённый конец так, чтобы он был похож на грабли для сухой листы.

Кончики зачищены

3

Освобождаем от оплётки второй электропровод. Ножом зачищаем (скоблим) оголённые кончики — для лучшего соединения.

Скрещиваем жилы посередине

4

Оголённые жилы проводки заводим друг в друга, скрещивая их посередине.

Удерживая один, наматываем другой

5

Сжимая пальцами кончики жил у места соединения одного провода, другой рукой накручиваем жилы другого в сторону изолирующей оплётки.

Закручиваем в сторону изоляции

6

Половина дела сделана.

Половина скучена

7

Повторяем аналогичную операцию со вторым проводом. Как наматывать провод? По часовой или против? Не имеет значения, — надёжность скрутки будет одинаковой.

Наматываем второй провод

8

Скрутка готова. На фото показано то, как она должна выглядеть.

Так выглядит скрутка двух проводов

Проверяем надёжность

Следует отметить, что фиксация на СИЗы очень похожа на обычную скрутку, но с одним отличием – наличие изоляционного колпачка на ней. Так что, если по сопротивлению скрутка мало чем отличается. Для лучшей токопроводимости нужно лишь зачистить соединяемые провода.

Посмотрим, сколько может выдержать «запрещённое» соединение на разрыв.

Испытания были закончены на отметке более 6кг, поскольку к безмену провод подсоединили, и узел (не скрутка) начал развязываться.

Выдерживает более 62 кН

Теперь остаётся надёжно заизолировать место соединения изолентой или термоусадочной изоляцией. Можно пользоваться.

Обязательно нужно изолировать

Если хорошо зачистить контакты, надёжно заизолировать, то такое простое соединение будет служить годами, чему есть многочисленные доказательства. Можно только предположить причину запрета скруток, — похоже, это коммерческая выгода производителей СИЗов, соединителей Ваго и винтовых зажимов, два из которых часто оплавляются и служат причиной возгорания.

ВИДЕО: Как соединить провода без пайки

Proper Joint of Electric Wire

Как надежно соединить провода без пайки: простая пошаговая инструкция

8.5
Общий балл

Как соединить провода без пайки: инструкция

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Рейтинг пользователей: 3.5 (2 Голоса)

Как соединить два провода без пайки

Содержание

  • 1 Меры предосторожности
  • 2 Электрический клеммник
  • 3 Гайки для кабелей
  • 4 Быстрый разъем Wago
  • 5 Лопаточные клеммы
  • 6 Штекерные обжимные соединители
  • 7 Соединители типа пуля
  • 8 Разъемное соединение Scotchlok
  • 9 Стыковые разъемы IDT
  • 10 Клеммы монтажные Navigator
  • 11 Фитинги разъёмы
  • 12 Подведение итогов

Понятно что можно соединить два или три провода вместе спаяв их, но это самый сложный способ, ведь нужен паяльник, розетка, припой, флюс… Конечно самый простой способ соединить провода – это скрутить их. Если знаете как это грамотно сделать, такое соединение может быть вполне механически прочным, обеспечивать хороший электрический контакт. Посмотрите фото ниже. Оно показывает метод, используемый для соединения кабелей вместе с высокой механической прочностью. Просто зачищаем изоляцию и перекручиваем провода между собой, замотав поверх изолентой или термоусадкой.

Этот способ однако имеет свои недостатки. Создание таких соединений очень утомительно, особенно если их должно быть много в электроустановке. Кроме того, длина кабеля, используемого для подключения, велика, что говорит о том, насколько меньше проводов нам потребуется для установки, если таких подключений действительно много, или сколько придется заплатить за подключение системы. Что важно – такие соединения ни при каких условиях не могут быть выполнены под напряжением, которое иногда отключить невозможно и приходится работать под током.

Меры предосторожности

Провода часто различаются по размеру и типу проводника. Самый тонкий провод во всей системе должен быть способен передавать максимальный ток, который течет в цепи. Кроме того, соединение между двумя проводами может дополнительно увеличить последовательное сопротивление, особенно если оно не является хорошим или, например, оно не соответствует диаметру провода. Это может привести к перегреву соединения, что часто наблюдается после неопытных электриков.

В зависимости от напряжения и тока для этих типов соединений применяются разные стандарты. Эти стандарты существуют не просто так, и если вы их игнорируете, то делаете работу на свой страх и риск. Иногда это заканчивается очень неприятным образом. Типичным примером является возможность пожара из-за использования неподходящего соединителя в электросети, даже если соединитель находится в совершенно ином месте чем произошедшее возгорание.

Теперь давайте рассмотрим наиболее популярные и часто используемые кабельные разъемы для соединения между собой электрических проводов.

Электрический клеммник

Если хотите соединить несколько разных электроцепей вместе, можете использовать электрический клеммник, как показано на рисунке. Тема клеммников очень широка – это огромная группа соединителей, которые было бы трудно охватить в пределах одной статьи, поэтому давайте просто изучим фото – у большинства из нас уже была возможность использовать этот тип соединения при монтаже люстр и светильников.

Гайки для кабелей

Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.

Использовать такое соединение просто – возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.

Быстрый разъем Wago

Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.

Благодаря рычагу закрепление и открепление разъема очень просты – соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.

Лопаточные клеммы

Любой кто знает о проводке автомобиля, видел как выглядят лопаточные клеммы. Вот фотографии изображающие такой разъем: есть в версии папа (Panduit DNF18-250-M) и в версии мама (Panduit DNF14-250FIM-M).

Клеммы такого типа зажимаются на изолированных проводах с помощью специального устройства – обжимного инструмента. Разъемы доступны в широком диапазоне цветов изоляции. Очень часто цвет также является показателем рекомендуемой толщины проволоки, при которой клемма должна быть обжата.

Обычно часть этого соединения прикрепляется к реле или другому блоку устройства, а другая часть надевается на него и располагается на кабеле, однако есть и просто обжимные разъемы.

При его использовании убедитесь что всё соединение полностью изолировано. Специальные изоляционные прокладки делают это довольно надёжно. Соединители этого типа обеспечивают довольно высокую устойчивость к случайным отключениям даже для сильных натяжений.

Штекерные обжимные соединители

Эти соединители используют те же инструменты для обжима и изоляции, что и лопаточные клеммы, стыковые соединители (например, соединитель Phoenix Contact 3240061) часто встречаются в той же серии производителей, что и автомобильные клеммы.

Такой соединитель представляет собой просто металлическую трубку (иногда изолированную), в которой зачищенный конец одного провода помещается на одном конце трубки, обжимают его и повторяют это действие для другого провода на другой стороне.

Соединители типа пуля

Указанное соединение неразборно. Такое соединение чаще звучит в английском названии: Bullet Connector. На фото показана пара разъемов Panduit: EBV18-4MB-Q и EBV18-4B-Q.

Этот тип соединения состоит из металлической трубки в которой кабель зажимается с одной стороны, напоминающей пулю (иногда с дополнительной изоляцией), а с другой – аналогичной трубки, в которой так называемая «пуля» заходит. Электрический провод также подключен ко второй трубке.

Разъемное соединение Scotchlok

Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение – муфты Scotchlock, показанные на картинке.

Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.

Стыковые разъемы IDT

Теперь, когда мы уже представили один вид разъема IDT, узнаем про еще несколько разъемов этого типа. На фото показан пример стыкового соединителя IDT (Keystone 8377). Существует много серий разъемов такого типа, например, показанный i-Clamp Keystone или серия Coolsplice от TE Connectivity.

Клеммы монтажные Navigator

Очень удобные соединители типа педальки, считаются одними из наиболее современных.

Фитинги разъёмы

Также есть такие соединители типа фитинги. Полностью изолированные, а значит можно при необходимости работать под напряжением.

Подведение итогов

Для всех вариантов подключения описанных выше важно помнить, что некоторые из них – например, клеммники или гайки – универсальны и очень популярны, в то время как другие специализированы, то есть служат для конкретного применения. Нужно всегда хорошо подумать, чтобы выбрать правильный разъем для подключения проводов в электросети или другой установке, которую ремонтируем или создаём. А если сомневаетесь – спросите в комментариях и постараемся вопрос прояснить.

5 способов соединения двух проводов без пайки

Если вам когда-либо приходилось соединять два провода вместе без использования паяльника, то вы знаете, что это может быть непростой задачей. К счастью, есть несколько простых способов установить соединение без дополнительного оборудования.

Соединитель с термоусадкой

Когда вам нужно соединить два провода, термоусадочный соединитель встык — отличный способ сделать это . Этот тип разъема доступен в разных размерах, поэтому вы можете выбрать тот, который подходит для ваших проводов. Вам также понадобится тепловая пушка или зажигалка, чтобы сжать разъем.

Для использования стыкового соединителя с термоусадкой сначала снимите изоляцию с конца каждого провода. Затем скрутите жилы провода вместе и вставьте их в разъем. Убедитесь, что жилы провода полностью вставлены в разъем.

Затем с помощью теплового пистолета или зажигалки усадите разъем. Держите пистолет или зажигалку примерно в дюйме от разъема и перемещайте его вперед и назад, пока он полностью не сократится. Соединитель станет очень жестким, когда он полностью сожмется.

Теперь вы можете привинтить клемму или использовать другой тип разъема, чтобы закончить подключение проводов.

Скрутка и лента

Когда необходимо соединить два провода, найти правильный способ часто бывает непросто. Один из вариантов — скрутить концы проводов вместе, а затем скрепить их изолентой . Это быстрый и простой способ подключения, и он будет хорошо работать при обычном использовании. Если вам нужно будет отсоединить провода позже, вы можете просто раскрутить их и разъединить.

Обжимной соединитель

Соединители проводов используются для соединения двух или более проводов. Они бывают разных форм и размеров, но наиболее распространенным типом является обжимной соединитель . Этот тип соединителя состоит из металлической втулки и металлического обжимного кольца. Рукав надевается на конец каждого провода, а затем обжимное кольцо сжимается плоскогубцами, навсегда прикрепляя разъем к проводам.

Обжимные соединители очень надежны и могут выдерживать высокие уровни электрического тока. Они также просты в использовании; все, что вам нужно, это пара плоскогубцев. А поскольку они такие недорогие, они являются отличным вариантом для подключения низковольтной проводки, например, в домашней развлекательной системе или компьютерной сети.

Клеммные колодки

Клеммные колодки представляют собой небольшие пластиковые блоки с металлическими клеммами , которые можно использовать для соединения двух или более проводов. Они часто используются для создания временного электрического соединения, и они могут быть очень полезны, когда вам нужно соединить два провода, которые не расположены близко друг к другу.

Чтобы использовать клеммную колодку, сначала обрежьте провода до нужной длины и снимите изоляцию с концов. Затем вставьте провода в соответствующие клеммы на блоке. Наконец, используйте отвертку, чтобы затянуть винты на клеммах, чтобы удерживать провода на месте.

Проволочные гайки

Проволочные гайки — отличный способ соединить два провода без пайки . Просто накрутите проволочные гайки на два провода, а затем накрутите крышку. Проволочные гайки создадут соединение между двумя проводами и будут удерживать их вместе.

Часто задаваемые вопросы

Что можно использовать вместо припоя?

Есть несколько вещей, которые можно использовать вместо припоя. Один из вариантов — использовать паяльник с долотообразным наконечником для создания прочного соединения. Вы также можете попробовать использовать пистолет для горячего клея, чтобы соединить детали вместе. Если вы работаете с металлом, вы можете попробовать использовать металлический клей или эпоксидную смолу для создания связи.

Как лучше всего соединить два провода вместе?

Существует несколько способов соединения двух проводов. Одним из способов является использование проводного соединителя. Вы также можете использовать паяльник, чтобы спаять провода вместе. Другой способ — использовать поворотный разъем.

Можно ли использовать клей вместо припоя?

Нет, нельзя использовать клей вместо припоя . Клей не является надежным или достаточно прочным клеем, чтобы скрепить вместе два куска металла. Припой специально разработан для создания прочной связи между металлами, что делает его лучшим выбором для данного применения.

Можно ли использовать скрепку в качестве припоя?

Да, вы можете использовать скрепку в качестве припоя . Однако это не лучший вариант, так как металл не очень прочный и может легко сломаться.

Безопасно ли склеивать провода горячим клеем?

Да, склеивать провода горячим клеем безопасно, если вы используете подходящий клей и следуете инструкциям производителя. Перед склеиванием убедитесь, что провода чистые и сухие, и избегайте попадания клея на изоляцию.

Можно ли использовать алюминиевую фольгу для пайки?

Нет, алюминиевую фольгу нельзя использовать для пайки . Из-за алюминиевой фольги припой не будет прилипать к металлу, и соединение не будет прочным.

Может ли изолента загореться?

Да, изолента может загореться . Под воздействием пламени или источника тепла клей на ленте может начать гореть, что может привести к воспламенению ленты.

Подходит ли клейкая лента для электрических проводов?

Изоляционная лента не подходит для электрических проводов . Он не является хорошим изолятором и может фактически создать опасность пожара.

Является ли термоклеевой стержень токопроводящим?

Нет, стержни горячего клея не проводят ток . Они изготовлены из термопластичной смолы и заполнены металлическим сплавом, который проводит тепло, но не электричество. Это делает их идеальными для склеивания материалов, которые необходимо нагреть, таких как ткань, бумага и пластик.

Можно ли использовать медную проволоку для пайки?

Да, для пайки можно использовать медную проволоку . Фактически, медная проволока используется для пайки, потому что она хорошо проводит тепло.

Является ли JB Weld проводником электричества?

JB Weld представляет собой двухкомпонентную эпоксидную смолу, не проводящую электричество . Может использоваться для ремонта электрооборудования и проводки.

Является ли силикон электропроводным?

Да, силикон является электропроводным . Однако степень электропроводности варьируется в зависимости от типа силикона. Некоторые силиконы обладают высокой электропроводностью, в то время как другие имеют лишь незначительную электропроводность.

Видео по теме: Как соединить два провода без пайки?

Заключительные слова

В заключение, есть много способов соединить два провода без пайки. Некоторые из них более постоянны, чем другие, но все сделают свое дело в крайнем случае. Если вам нужно соединить два провода, а паяльника под рукой нет, попробуйте один из этих способов!


Другие полезные руководства по пайке:

  • Практика пайки
  • Лучшие руки для пайки
  • Можно ли использовать паяльник для сжигания дерева

5 различных способов соединения проводов, объяснение

Вы нарисовали схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 изображения

Для любого проекта, где вам нужно временное решение, или проекта, который будет в основном стационарным, простое скручивание проводов, обмотанных изолентой, может помочь. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты заключаются главным образом в экономичности — не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода было бы использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

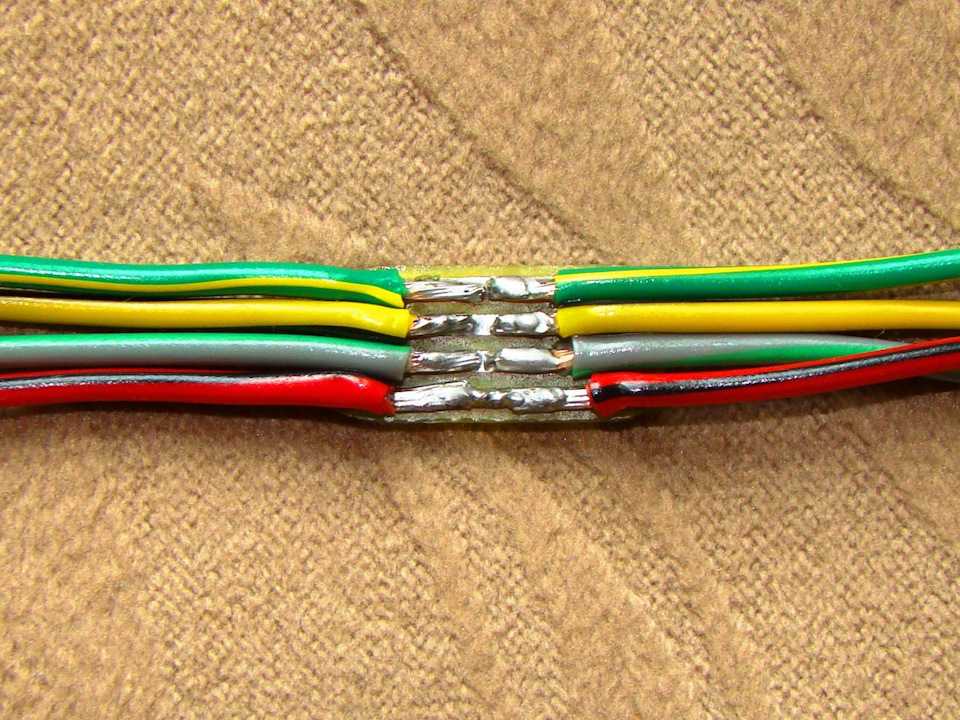

2. Пайка

Естественный переход от скручивания и ленты к пайке обеспечивает безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

Связанный: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить сплошное паяное соединение и как его выполнить.

Во-первых, обратите внимание на место пайки — правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 изображения

Кроме того, место пайки должно быть прочным — хорошенько потяните! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов следуйте следующим рекомендациям:

  1. Надежно скрутите трос – проверьте рывком.
  2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
  3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
  4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Термоусадочный стыковой соединитель

Сочетая в себе надежность паяного соединения с простотой использования скрутки и ленты, термоусаживаемый стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и поместите разъем над витой парой. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость — вам не только нужен специальный термофен, но и сами соединители стоят намного больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимной стыковой соединитель

Для чего-то, что обладает прочностью припоя, но не нагревается, лучше всего использовать обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или в непогоду.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связанный: Не выбрасывайте, перепрофилируйте: крутые идеи DIY с использованием старых кабелей и проводов

5. Клеммные колодки

Клеммная колодка, один из самых быстрых и громоздких способов сращивания проводов, обеспечивает гибкое соединение без использования каких-либо специальных инструментов. Если у вас есть отвертка, вы можете использовать клеммную колодку.
