Как соединить полипропиленовые трубы без сварки

Полипропиленовые трубы — просто замечательный материал для быстрой постройки водных коммуникаций. Единственным недостатком можно отметить неудобство сварки: нужен специализированный паяльний, работающий от сети. И основная сложность заключается как раз не в поиске самого инструмента для сварки, а скорее, электрической сети для его подключения. Но выход есть! Вот 5 способов очень надежно соединить трубы без сварки. Есть как разборные варианты, так и не разборные.

1. Как сделать резьбу на конце пластиковой трубы или фитинга

На торце закрепленного в тиски латунного ниппеля с наружной резьбой выполняем 4 прорези, равномерно расположив по окружности и под некоторым углом.

Накручиваем на торец с прорезями конец трубы или фитинга и выполняем в них внутреннюю резьбу.

Теперь их можно с помощью ФУМ-ленты плотно и герметично накрутить на кран, сгон и т. д.

2. Как соединить ПП трубу с металлической накидной гайкой с футоркой

Нагреваем накидную гайку с футоркой в пламени газовой горелки и быстро прижимаем к торцу футорки, вкрученной в гайку, конец пластиковой трубы.

Остужаем сборку в холодной воде, откручиваем футорку и выкручиваем трубу со сформировавшейся на конце кольцевой окантовкой.

Надеваем гайку на свободный конец пластиковой трубы и наворачиваем ее на резьбу, образовавшуюся на окантовке. Укладываем на окантовку в гайке прокладку и закручиваем футеровку, в которую после этого можно вкрутить другую трубу или фитинг с подобной резьбой на конце.

3. Как соединить пластиковые трубы одного диаметра коротким отрезком другой трубы с большим диаметром

Для соединения пластиковых труб с наружным диаметром 25 мм берем короткий отрезок трубы с внутренним диаметром 25 мм.

Смазываем подходящим для этого случая клеем внутреннюю сторону короткого отрезка трубы с обеих сторон и вставляем в нее соединяемые трубы, пока их торцы не сойдутся внутри короткой трубки. Когда клей отвердеет, соединение невозможно разрушить.

4. Как соединить две ПП трубы коротким отрезком другой трубы меньшего диаметра

Для конкретности соединим две пластиковые трубы с наружным и внутренним диаметром соответственно равным 25 и 16 мм с помощью короткой трубы с наружным диаметром 16 мм.

Смазываем подходящим клеем внутренние стороны соединяемых труб с одной стороны примерно наполовину длины короткой трубки. Посередине короткой трубки наносим метку и каждую из соединяемых труб надеваем на короткую до метки. Через 10 минут соединение приобретает необходимую прочность.

5. Как к двухстороннему быстросъемному соединителю надежно закрепить пластиковые трубы

Разбираем соединитель и убеждаемся в том, что круглые резиновые уплотнительные кольца в порядке. Острым ножом снимаем вкруговую фаски с наружных кромок труб, смазываем маслом, аккуратно вставляем в соединитель с двух сторон трубы и затягиваем уплотнительные гайки ключами.

Герметичность обеспечена на 100 процентов.

Смотрите видео

Обязательно посмотрите: Электричество не нужно! Простой газовый паяльник для сварки полипропиленовых труб

Соединение полипропиленовых труб: способы и порядок работы

Трубопроводы из полипропилена, при качественной их сборке, способны прослужить без ремонта до полувека. Популярность коммуникаций из пластика при строительстве индивидуальных домов объясняется, в том числе тем, что монтаж полипропиленовых трубопроводов доступен для самостоятельного выполнения.

Выбор способа соединения пластиковых труб зависит от наличия специального инструмента, природы соединяемых материалов, назначения коммуникаций.

Содержание

• Способы соединения полипропиленовых труб
  • Диффузионная сварка
  • Стыковое соединение
  • Сварка с помощью электрофитингов
  • Холодная сварка
  • Разъемные соединения
• Стыковка полипропилена и полиэтиленовых материалов
  • Соединение враструб

Способы соединения полипропиленовых труб

Все способы монтажа полипропиленовых труб можно разделить на две большие категории. В одну входит сварка материалов путем нагрева органического полимера до температуры расплавления. Ко второй можно отнести все «холодные» способы соединения, за исключением холодной сварки.

1. Сварные стыки называются неразъемными. Здесь задействованы процессы диффузии. Однородные полимеры смешиваются на молекулярном уровне, образуя монолит. Такая стыковка является наиболее прочной, но требует специального инструмента или клея (при холодной сварке). Вторым минусом является невозможность временного демонтажа коммуникаций без разрушения части конструкции.
2. Разъемные (резьбовые) соединения выполняют с использованием специальных фитингов. Их используют при стыковке тонкостенных труб малого диаметра, при выполнении конструкций из разных материалов, стыкуя полипропилен с полиэтиленом, с металлическими элементами.

Диффузионная сварка

Различают сварку встык (труба к трубе) и с использованием дополнительных фитингов (муфтовую). Это технологии, основанные на расплавлении полипропилена, которые отличаются нюансами проведения работ.

Диффузионная муфтовая сварка проводится на полипропиленовых трубах диаметром от 16 до 40 мм.

Здесь фитинг служит для поставки дополнительного количества полипропилена, чтобы соединение было надежным.

Для более толстостенных материалов сварку проводят встык, соединяя части трубы непосредственно, без использования дополнительных деталей. Производители полипропиленовых материалов предлагают фитинги полностью из полимерных материалов, комбинированные, с переходом на резьбу для металлических элементов.

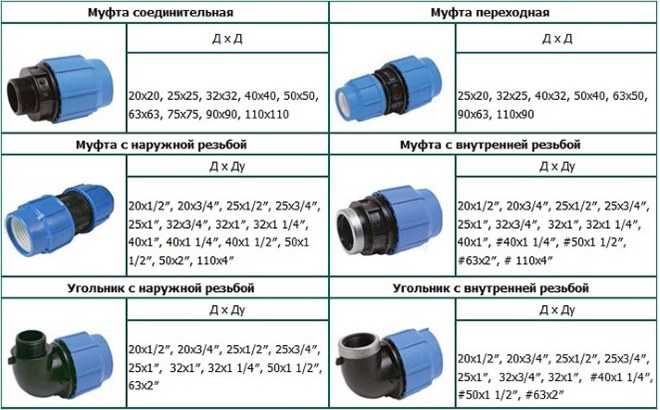

Конфигурация фитингов выбирается исходя из особенностей трубопровода. Производители предлагают следующие виды соединяющих элементов:

• уголки, тройники, муфты;
• фитинги для соединения элементов одного диаметра, с переходом на другой диаметр;
• полностью полимерные или комбинации полимер-металл;
• с внутренней, внешней резьбой.

Диффузионная сварка полипропиленовых труб проводится с использованием специального инструмента. Для монтажа потребуется:

• сварочный аппарат или «паяльник» для полипропилена;
• труборез;
• специальный инструмент для зачистки армирования металлом;
• инструменты для снятия фаски со среза
• измерительные линейные инструменты, угольник, маркер, уровень.

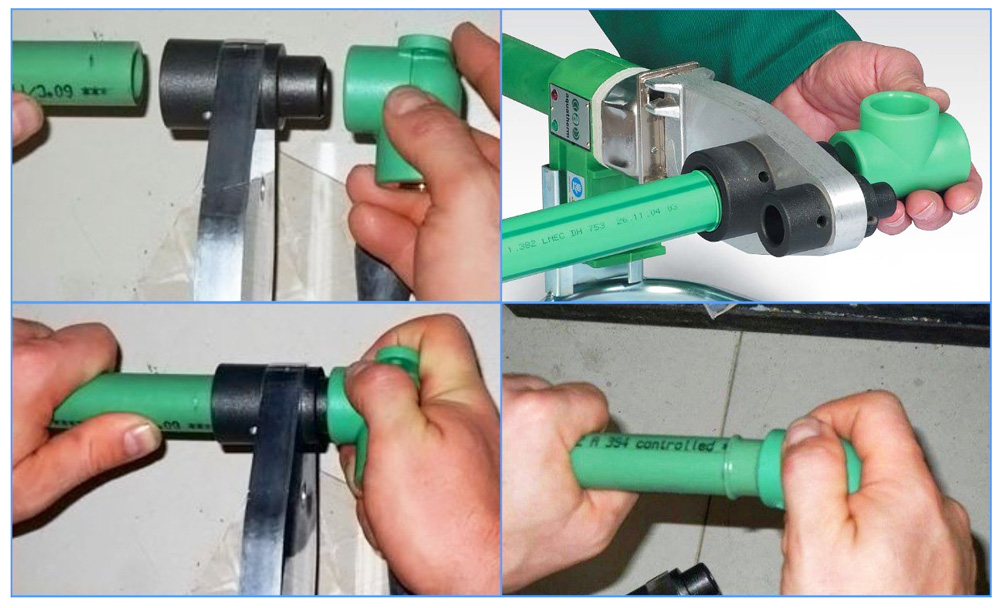

Алгоритм соединения полипропиленовых труб муфтовой сваркой следующий:

• паяльник устанавливают на плоской поверхности, разогревают до 260 градусов, в процессе работы не выключают;
• на полотно аппарата устанавливают насадки нужного диаметра, предназначенные для трубы и фитинга;
• армированные алюминием трубы предварительно очищают от металла;
• все срезы обезжиривают, очищают от загрязнений, заусенец, снимают фаску;
• подготовленные части трубопровода физическим усилием насаживают на разогретые приспособления и выдерживают необходимое время;
• снимают одновременно, двумя руками и немедленно соединяют между собой, фиксируют до остывания.

Расплавленный полипропилен смешивается между собой на уровне молекул (процесс взаимного проникновения или диффузия), образуя цельную конструкцию.

Стыковое соединение

Сварка встык основана также на процессе тепловой диффузии полипропилена, но проводится с использованием другого инструмента.

Для соединения полипропиленовых труб методом «встык» понадобится сварочный дисковый агрегат (с центровочным приспособлением), который устанавливают стационарно. Технология используется для монтажа трубопроводов диаметром более 6 см, при достаточной толщине стенки (более 4 мм).

Технология следующая:

1. Прогревают соединяемые элементы в закрепленном виде, одновременно прислоняя их к дисковому паяльнику.
2. Состыковывают нагретые элементы и удерживают до остывания.

У толстых стенок достаточно «материала» для образования крепкой сцепки. Сварка встык позволяет получить качественные трубопроводы из полипропилена, которые можно на десятилетия спрятать под землю.

Обратите внимание! Требования к срезам для стыковой сварки повышенные, поскольку от полного контакта стенок зависит качество монтажных работ. Срезы проводят строго перпендикулярно оси трубы и параллельно друг другу, очищают от загрязнений, шероховатостей.

Что следует помнить при монтаже горячим способом:

• соединяемые части нельзя проворачивать на паяльнике или при соединении между собой;
• после каждой пайки тефлоновые насадки необходимо очищать от следов полипропилена;
• если оставить грязные насадки до остывания сварочного аппарата, то очистить их, не повредив покрытие, будет невозможно;
• всегда важно центровать соединяемые части по одной оси и выдерживать необходимый угол.

Обратите внимание! Диффузионную сварку следует проводить при температуре воздуха не ниже 10 градусов. Если работы проводятся на улице, то место работы нужно защитить от непогоды. Дождь и ветер критично снижают качество соединения.

Сварка с помощью электрофитингов

Возможна диффузионная муфтовая сварка без использования паяльника. Такое соединение полипропиленовых труб выполняется с использованием специальных электрофитингов, которые берут на себя роль нагревательного аппарата.

Электрофитинг представляет собой полипропиленовый фитинг, в который встроены нагревательные элементы. Контакты их выведены наружу. При монтаже трубопровода достаточно «надеть» такой фитинг на трубу, подсоединить электроды к специальному аппарату.

Обратите внимание! Процессы, происходящие с полипропиленовыми материалами при температурной диффузионной, сварке не отличаются друг от друга, какой бы способ нагрева вы не выбрали.

Холодная сварка

Здесь соединение полипропиленовых материалов основано на химическом «расплавлении». Специальное вещество «полипропиленовый клей» наносят на соединяемые части, выдерживают определенное время. Соединяют фитинг и трубу простым физическим усилием и дают материалу стабилизироваться.

Полученная спайка является менее прочной, чем сделанная при нагреве. По этой причине холодная сварка полипропиленовых коммуникаций используется только для транспортировки охлажденных жидкостей. Однако такой способ соединения полипропиленовых труб освобождает от необходимости задействовать дорогостоящее оборудование.

Разъемные соединения

Резьбовые и обжимные соединения полипропиленовых трубопроводов применяют там, где необходима либо периодическая его разборка, либо требуется соединить материалы разной природы.

Обжимные

Выполняют с использованием специальных обжимных (цанговых) фитингов и ключей при соединении полипропилена с металлом. Суть метода в том, что полипропиленовая часть монтируется способом обжатия трубы фитингом, противоположная сторона которого представляет собой металлическую резьбу.

Конец полипропиленовой трубы вставляют в фитинг, затягивают соединение специальным обжимным кольцом (или гайкой) и обязательно смазывают для герметичности силиконом. Способ соединения полипропиленовых труб особенно востребован при монтаже отопительных систем, в соединении радиатора и трубопровода.

Резьбовые

Резьбовые соединения применяют при соединении металла и пластика. Здесь используют специальные комбинированные фитинги, один конец которых полипропиленовый и соединяется муфтовой диффузионной сваркой с аналогичной трубой. Другой конец фитинга с металлической резьбой, к которому прикручивается металлическая часть трубопровода.

Для монтажа соединения пластик-металл потребуются:

• разводные ключи;
• специальные фитинги;
• материал для герметизации стыков;
• муфта-американка и специальный ключ с зацепами.

Соединение двух труб любого типа удобно проводить с использованием специальной муфты с накидной гайкой, которая носит название «американка». Муфта-американка позволяет соединить полипропиленовый трубопровод в местах, где невозможно использование сварочного аппарата.

Резьбовое соединение позволяет легко разобрать конструкцию без повреждения ее узлов. Для герметизации резьбы применяют специальные синтетические нити или льняную паклю, пропитанную краской.

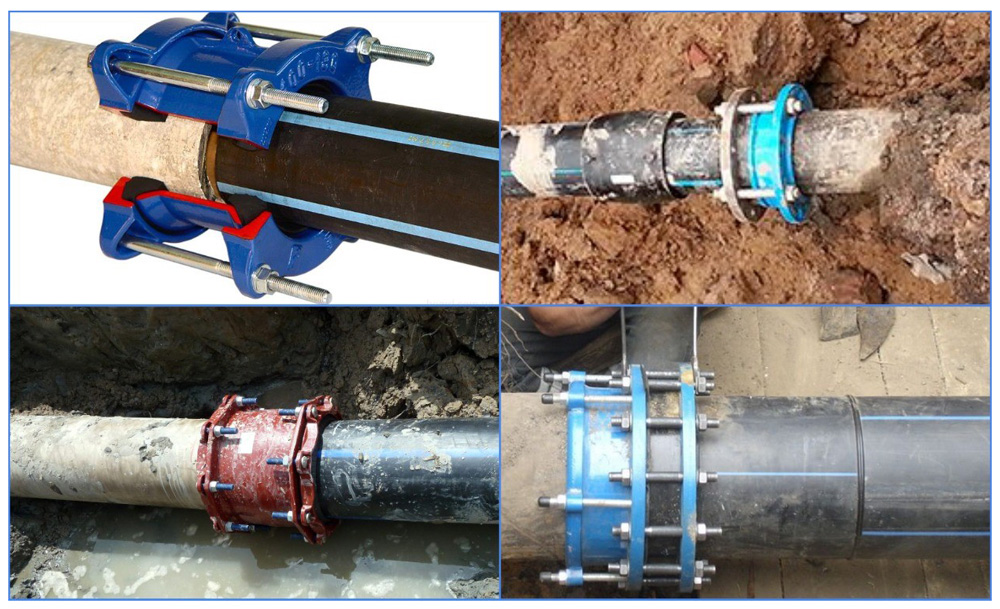

Стыковка полипропилена и полиэтиленовых материалов

Соединение полиэтиленовых и полипропиленовых частей трубопровода может быть востребовано при монтаже холодного водоснабжения. Здесь также используют специально изготовленные фитинги для резьбовых и фланцевых соединений, пайки.

1. Первый способ соединения, когда фитинг предполагает сварку с полипропиленовой частью и обжимное соединение с полиэтиленовой трубой.
2. Второй способ – соединение фланцевое. Герметизацию фланцевого стыка осуществляют установкой резиновой прокладки.

Необходимость в таком комбинировании возникает, если подводка к дому из полиэтиленовых материалов, а разводка внутренняя из полипропиленовых.

Соединение враструб

Соединение полипропиленовых труб без использования фитингов, резьбы или сварки возможно при монтаже труб диаметром от 50 мм, которые имеют специальное расширение на одном конце. Производитель снабжает уплотнительным резиновым кольцом  такое изделие изначально. Сборщику остается только вставить трубы друг в друга.

Стыковка полипропиленовых труб враструб используется повсеместно при монтаже отвода водных стоков, канализации в индивидуальном строительстве.

Безрезьбовое соединение стальных труб: особенности и основные правила

Плюсы и минусы сварки

Этот метод позволяет получить прочное герметичное соединение. К его преимуществам также можно отнести:

• нет утяжеления системы дополнительными частями;
• автоматизация процесса;
• под сварку нет необходимости специально выравнивать обрезанную кромку;
• подходит для систем из элементов нестандартного сечения: квадрат. прямоугольные, овальные. Соединение некруглых стальных труб на резьбе невозможно.

Сварочные работы обычно выполняются специалистом и требуют специального оборудования. Остаточные напряжения, возникающие в местах соединений, могут привести к разгерметизации швов при механических воздействиях, вибрациях. При необходимости ремонта сварные швы можно только отрезать. Сваривать разные металлы (сталь/чугун) технологически сложно, а разные материалы (сталь/ПВХ) сваривать невозможно. Нельзя сваривать стальные трубы с медными, алюминиевыми.

Работа со сварочным аппаратом

Резьбовое соединение труб

Подготовительные операции: газовый кран перекрывается, трубы продуваются. Далее действуем в таком порядке.

1. Лишняя часть газопровода отрезается болгаркой (ножовкой по металлу).
2. Конец трубы приварен. При необходимости подключения к газовому шлангу нарезается резьба (с помощью плашки или электроплашки).
3. Пакля, смоченная смазкой, наматывается на резьбу. Затем подсоединяется шланг.
4. При установке новой секции понадобится соединительная трубка с резьбой на концах (с гайкой, накручивается на две трубы).

Трубная резьба устанавливается по внутреннему диаметру трубы, это номинальный размер отверстия. При этом размер наружного диаметра больше внутреннего на две толщины его стенки. Расчет соединений производят по номинальным проходам арматуры и арматуры по ГОСТ 355-52.

Под термином «ракель радиатора» понимается разъемное резьбовое соединение между нагревателем и трубой. Если в процессе эксплуатации предполагается демонтаж, идеальным решением станет сгон.

Таблица размеров резьбы в зависимости от наружного диаметра трубы

Различные уплотнения (льняные жгуты, ФУМ-лента, тангит-резьба) предотвращают протечки. Существуют также специальные смазки, заполняющие микротрещины.

Большое значение имеет соосность резьбы с трубой и качество ее нарезки (резьба, созданная с помощью плашки, не имеет требуемой точности, на станке нарезается гораздо качественнее).

Типы резьбы

1. Цилиндрическая дюймовая резьба является крепежно-уплотнительной. Применяются при соединении муфт с цилиндрической резьбой и труб с конической резьбой. Обозначение G11⁄2-B расшифровывается как G – цилиндрический, 11⁄2 – проход в дюймах, B – класс точности.
2. Резьба коническая применяется там, где требуется особая герметичность — в местах соединения труб (в трубопроводах с высоким давлением газа или жидкости). Имеет профиль 55°. R — обозначение наружной резьбы, Rc — внутренней.

Зная размер в дюймах, из таблицы для конических трубных резьб можно узнать основные параметры: шаг, длина резьбы, диаметр наружный, средний, внутренний. Размеры резьбовых соединений труб стандартные.

Двусторонняя резьба имеет как левую, так и правую резьбу. Примером может служить соединение секций чугунного радиатора. При затяжке муфты одновременно стягиваются сразу две детали. Такие соединения удобны тем, что позволяют производить монтаж без сварки.

Для сборки резьбового соединения необходим лен или лента ФУМ

СПИД

Сборка резьбовых соединений труб может производиться разными способами. Лен чаще всего используется как вспомогательное средство; Также используется лента ФУМ и анаэробный герметик.

• Лен

Сначала отделите небольшое количество льна. Важно не сколько намотается на соединение, а сколько ляжет на нить. Наматываем по часовой стрелке и заканчиваем у основания нити. Лен — хороший герметик, но очень быстро изнашивается, так как гниет при длительном воздействии горячей воды. Специальная паста типа Унипак защищает лен. Вы также можете использовать сурик или санитарный силикон. После того, как лен намотан, затяните соединение шведским ключом и разводным ключом. Не затягивайте с силой. Намотанный лен должен полностью входить в нить. Если набрать слишком много льна, то он будет вылезать и торчать клочьями при скручивании, что не сделает соединение более прочным.

Анаэробный герметик действует на основе реакции полимеризации.

• Анаэробный герметик

Паста, которой смазывается и распределяется ровным слоем резьба гидравлических или пневматических систем. В продаже можно найти изделие с разной степенью фиксации: низкой, средней и высокой. В последнем случае демонтаж невозможен.

Способ применения: завинтить соединение и оставить на 40 минут. Такая паста выполняет функции ФУМ-ленты или пакли, прочно фиксирует стык и защищает его от химических реагентов.

• Фум-лента

Наносится на резьбу по часовой стрелке. Затяните соединение с помощью ключей.

Плюсы и минусы фитингового соединения

Фитинговое соединение дает ряд преимуществ без изменения требований к герметичности соединений:

• все точки стыковки легко, быстро меняются;
• можно самостоятельно внести изменения в систему, изменив тип фитинга;
• при выходе из строя трубопровода арматуру можно использовать повторно;
• не требуется дорогостоящего специального оборудования;
• Можно соединять трубы из разных материалов.

Недостатками являются невозможность соединения срезов с угловым сечением, утяжеление системы дополнительными элементами. Такое соединение прослужит долго при строгом соблюдении технологии монтажа.

Когда требуется аналогичное соединение

Соединение пластиковых и металлических труб требуется довольно часто.

Все причины можно обобщить в 3 условных пункта:

• Плановая и срочная замена внутридомовых коммуникаций

В 20 веке все дома оборудовались в основном чугунными трубопроводами. Постепенно чугун выходит из строя и на смену ему приходят пластиковые и металлопластиковые. Полимерные изделия намного дешевле, практичнее и проще в монтаже. Заменить сразу все коммуникации в доме и в каждой квартире невозможно. Поэтому при ремонтных работах старые чугунные трубы соединяют с новыми пластиковыми.

• Строительство

При строительстве любых промышленных и гражданских зданий, сооружений, а также при прокладке трубопроводных линий один участок часто монтируется одним подрядчиком, а следующий — другим. И работа у них не всегда скоординирована, и материалы используются одни и те же. Поэтому чередование металлических и пластиковых коммуникаций – обычная ситуация в отечественном строительстве.

• Особые случаи

Иногда возникают ситуации, когда технологически необходимо использование различных материалов. Например, часть трубопровода подвергается высоким механическим воздействиям, а часть — коррозии или высоким температурам. В этой ситуации в проблемных местах устанавливаются более прочные стальные элементы, а все остальные монтируются из пластика.

Сварочная техника

Сварочные работы выполняются с использованием сварочных аппаратов. Дополнительно при электросварке применяют трансформаторы (выпрямители) и набор электродов. Крайне важно проводить работы только в средствах защиты.

При всех видах сварки участки труб предварительно готовят к сварке швов: зачищают, срезают фланцы, обезжиривают, удаляют ржавчину, окрашивают.

Далее процесс зависит от способа сварки:

• Газовый способ предполагает использование сварочной проволоки, которой заполняют шов за один проход. Для того чтобы сразу получить качественный результат, необходимо пройти специальную подготовку. Если по технологическим причинам наружный шов не обеспечивает необходимой герметичности, перед ним выполняют внутренний шов. Оптимален для труб с толщиной стенки до 4 мм;
• Электродуговой метод требует центровки, установки в прихватки элементов трубопровода. Это связано с тем, что работа выполняется частями. Шов формируется послойно. Для каждой ступени берется электрод большего диаметра. Метод применяется для толстостенных труб;
• Сварка в защитной среде является наиболее эффективным способом. В качестве защиты выступает смесь газов: аргон, кислород, углекислый газ. Шов аккуратный и прочный.

После сварки любым способом шов очищают от шлаковых отложений, проверяют его герметичность. Сварные соединения долговечны и эстетичны.

Сварка

Описание видео

В этом видео показано, как выполнить монтаж с помощью фитинга Gebo

Сварка труб

Сварка применяется исключительно для безрезьбового соединения металлических труб. Для пластика и металла этот способ рассматривается только в том случае, если на конец пластиковой трубы предварительно была надета металлическая заглушка или переходник, достаточной длины для предотвращения чрезмерного нагрева пластика. При этом не рекомендуется использовать газовую сварку, так как она еще больше нагревает металл.

Стандартный порядок сварки следующий:

1. В намеченном месте шва делаются фаски;
2. Швы зачищаются наждачной бумагой (начинают с грубой и заканчивают мелкой).
3. Сварка выполняется вертикальным швом. При этом необходимо следить за дугой и отсутствием «подтеков» на электроде.
4. Когда шов затвердеет, проверьте его прочность (постучав, например, по нему молотком).
5. Далее шов зачищается наждачной бумагой — сначала крупнозернистой, а потом мелкозернистой.

Преимущества сварки заключаются в простоте самого процесса, герметичности соединения, а также возможности использовать ее для любого диаметра трубы, не беспокоясь о том, что муфта будет маловата.

На заметку! Сварной шов может разрушиться от сильных нагрузок или вибраций, так как в нем есть остаточное напряжение. Также классическую сварку нельзя использовать для соединения железа с медью и алюминием.

Сварной шов на металлических трубах Источник svarkaprosto.ru

Использование фланцев

Фланцы позволяют выполнить качественное соединение профильной трубы без сварки и нарезания резьбы, что и определяет их высокую популярность. Кроме того, все фланцы изготавливаются по ГОСТу, а это значит, что найти нужную деталь достаточно просто.

Фланцы представляют собой стяжные пластины, которые привариваются или навинчиваются на предварительно нарезанную на трубах резьбу. Также в комплекте с фланцами идут болты и гайки подходящего диаметра, которые используются для стягивания пластин. Последним элементом комплекта является уплотнительное кольцо, повторяющее форму фланцев и помещаемое между ними при установке.

Пример фланцевого соединения Источник trubanet.ru

Муфты и их установка

При безрезьбовом способе применяют компрессионные чугунные, металлопластиковые, стальные муфты, обжимные муфты Gebo.

Компрессионные муфты имеют уплотнительное кольцо, накидную гайку. Полной надежности крепления они не обеспечивают: при механическом усилии трубу можно выдернуть из муфты. Их устанавливают либо как временный вариант на этапе ремонта, либо там, где не ожидается внешнего воздействия.

Обжимные муфты Gebo имеют три кольца:

• зажимное;
• уплотнение;
• зажим.

Все элементы размещены в металлическом корпусе и вместе с прижимной гайкой составляют общее устройство. Такая муфта эффективна при соединении стальных конструкций с пластиковыми, ПВХ трубопроводами. Область применения: водопроводные, канализационные и газовые системы, где давление не превышает 0,4 МПа. К положительным сторонам использования сцепления Gebo можно отнести:

• универсальность использования;
• не подвергается упругой деформации;
• заявленный гарантийный срок эксплуатации более 10 лет;
• отклонение 30 не влияет на качество соединения;
• внутреннее напряжение отсутствует;
• нет усталости металла.

Оригинальные муфты Gebo продаются обязательно с паспортом.

Муфтовое соединение

Немного о трубах

Прежде чем соединить трубы из металла и пластика, следует рассмотреть их отдельно.

Чаще всего для отопления и канализации в помещениях используют трубы из чугуна, стали, меди и пластика. Медные более «мягкие» в обработке, но и стоимость их выше, поэтому широкого распространения они не получили.

Металлические делятся на следующие подвиды:

1. Стальные . Они часто подвержены коррозии, а внутренний диаметр становится только меньше по мере роста ржавчины или налета, что приводит к необходимости частой замены или чистка системы.
2. Оцинкованный . Это очень сложный материал для сборки или монтажа трубопровода, но главная его особенность в том, что «оцинкованные» трубы менее подвержены коррозии и налипанию.
3. Нержавеющая сталь . .. С ней непросто обращаться, а рыночная стоимость самая высокая из всех.

Муфтовое соединение металла и пластика Источник san-kras.ru
Трубы пластиковые изготавливаются из следующих материалов:

1. Полиэтилен . Он очень мягкий и пластичный, но непригоден для воды высокой температуры — при +80°С начинается деформация материала и появляются протечки.
2. Полипропилен . Свободно выдерживает температуру воды до +90°С, что позволяет использовать такие трубы даже для систем отопления. Полипропилен легкий, что упрощает монтаж.
3. Поливинилхлорид . Применяется для производства канализационных труб, так как этот материал непригоден для отопления и водоснабжения.

На заметку! Температура теплоносителя в системах отопления не превышает 85°С, а если нет сильных морозов, то достаточно около 60°С, а для теплого пола и 25-35°С.

Пластик трубы с переходниками Источник stroikairemont.com

Как соединить разнородные трубы

Предотвращение утечек и коррозии в местах перехода труб

1
/
17

Семейный мастер на все руки

Выполнение соединений

Когда вы собираетесь добавить или заменить водопроводные трубы в доме, которому более 10 лет, скорее всего, вы не найдете новые трубы того же типа, что и старые. В этом нет ничего страшного — в магазинах бытовой техники и домашнем хозяйстве продаются сотни различных переходных фитингов, которые помогут вам выполнить соединения. Важно то, что эти сотни различных фитингов не все устанавливаются одинаково.

Некоторые фитинги необходимо припаять; другие берут просто гаечный ключ или плоскогубцы. Для некоторых требуются специальные инструменты для обжима, а есть более новые стили, которые просто скрепляются друг с другом. Мы спросили мастера-сантехника, как он справляется с теми, с которыми сталкивается чаще всего, но не бегайте по всему городу, пытаясь найти именно те фитинги, которые мы здесь показываем. Обычно есть несколько подходящих решений с использованием деталей, доступных в местном хозяйственном магазине или домашнем центре.

Необходимые инструменты

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Зажимной инструмент
• Отвертка 4-в-1
• Разводной ключ
• Трубный ключ
• Лента сантехническая
• Клещи для шлицевых соединений
• Труборез
• Проволочная щетка
• Набор ключей

Необходимые материалы

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Муфты и фитинги
• Переходники для труб
• Трубная смазка
• Клей для труб
• Припой и флюс

2
/
17

Family Handyman

Линия льдогенератора, корпус тройника

Установка латунного корпуса тройника — хороший способ обеспечить водой льдогенератор вашего холодильника. Хотя латунная втулка герметизирует медные трубы к тройнику, Лес по-прежнему наносит на втулку немного смазочного материала для труб, чтобы обеспечить равномерное сжатие. Многие муниципалитеты не разрешают использование 1/4 дюйма. Линии льдогенератора должны быть покрыты готовыми стенами, полами или потолками, поэтому вам, возможно, придется проложить 1/2 дюйма. линия к холодильнику вместо этого.

3
/
17

Family Handyman

Линия фильтра для воды, угловой запорный переходный клапан

Этот угловой запорный переходный клапан является отличным решением, если вы хотите установить проточный фильтр для воды под раковиной. Он помещается между запорным клапаном и плетеной линией, идущей к крану. Нет необходимости в трубной смазке или ленте для трубной резьбы, поскольку резиновые шайбы герметизируют соединения.

4
/
17

Семейный мастер на все руки

Переходник PEX на медь,

Если вы хотите соединить PEX с медью путем пайки переходного медного фитинга, убедитесь, что фитинг остынет, прежде чем прикреплять PEX. Недостатком PEX является то, что многие разъемы являются проприетарными, и крайне важно использовать разъемы, одобренные производителем.

Используйте эту ссылку для получения дополнительной информации о подключении pex к меди.

5
/
17

Семейный мастер на все руки

Переходник PEX на CPVC, CPVC

Нет ничего проще. Приклейте конец из ХПВХ (на охватывающем конце этого медного фитинга есть лента из ХПВХ) и закрепите PEX с помощью зажима. Дайте клею полностью застыть, прежде чем снова включать воду (для затвердевания некоторых цементов на основе ХПВХ требуется несколько часов).

Используйте эту ссылку для получения дополнительной информации о подключении pex к cpvc.

Семейный мастер на все руки

Зажимы «тюльпан» и зажимной инструмент

Лес любит работать с марками PEX, которые можно соединить с помощью зажимов. Просто наденьте зажим на трубку PEX, а затем затяните зажим с помощью инструмента для зажима. Инструменты для зажима Cinch продаются в домашних центрах.

6
/
17

Family Handyman

Пластмасса в оцинкованную сталь, сталь в PEX

Внутренняя часть оцинкованных труб с годами становится тоньше. А охватываемые концы, в которых была нарезана резьба, могут стать настолько тонкими, что будут протекать, когда вы попытаетесь навинтить на них новый фитинг с внутренней резьбой. Так что попробуйте сделать переход на существующую женскую примерку.

7
/
17

Семейный мастер на все руки

Пластмасса к оцинкованной стали, сталь к ХПВХ

При работе с оцинкованными трубами Лес наматывает на резьбу ленту для трубной резьбы и наносит небольшое количество смазочного материала для труб в качестве дополнительной страховки от утечек.

8
/
17

Семейный мастер на все руки

Резьбовые фитинги из АБС-ПВХ

Одним из недорогих способов соединения водосточных труб из АБС-пластика с ПВХ является использование фитингов с наружной и внутренней резьбой. Нанесите ленту для трубной резьбы перед их свинчиванием, а затем вклейте трубы в фитинги с помощью соответствующего клея. Расположите фитинги так, чтобы вода текла мимо резьбы на штуцере с наружной резьбой, а не в них. Это помогает твердым материалам проходить через соединение без застревания.

Используйте эту ссылку для получения дополнительной информации о соединении абс и пвх.

9
/
17

Семейный мастер на все руки

Медь для ХПВХ

Компрессионный фитинг

Пластмасса и металл расширяются и сжимаются с разной скоростью. Это может быть проблемой при соединении ХПВХ с медью, особенно при использовании резьбовых соединений. Одним из вариантов является использование адаптеров union. Резиновая шайба должна быть достаточно гибкой, чтобы обеспечить герметичность соединения.

Используйте эту ссылку для получения дополнительной информации о подключении меди к ХПВХ.

Семейный мастер на все руки

Фитинг Sweat Fitting

Если вы решите припаять медную сторону, обязательно сделайте это в первую очередь, иначе вы расплавите пластиковую сторону.

10
/
17

Семейный мастер на все руки

Купить сертифицированную продукцию

Исключительно привередливые инспекторы захотят, чтобы вы продемонстрировали им, что используете разрешенные строительные материалы. Если вам нужно выбирать между двумя похожими продуктами, покупайте тот, который имеет четкую маркировку, одобренную признанными на национальном уровне организациями. ANSI и ASTM являются примерами широко признанных организаций по сертификации продукции. И сохраните свои этикетки до тех пор, пока проверка не будет завершена. Для получения дополнительной информации о том, что означают эти маркировки, посетите сайт safeplumbing.org/product-markings.

11
/
17

Семейный мастер на все руки

Экранированные резиновые муфты – чугун/ПВХ

Эти муфты часто называют «универсальными муфтами», и они отлично подходят для соединения разнородных дренажных линий: оцинкованной стали с пластиком, чугуна с пластиком, АБС-пластика. к ПВХ.

12
/
17

Family Handyman

Экранированные резиновые муфты – оцинкованная сталь в соответствии с ABS

Убедитесь, что вы используете муфту с полным бандажом, поскольку в некоторых ситуациях муфты только с двумя отдельными хомутами для шлангов могут быть запрещены.

13
/
17

Семейный мастер на все руки

Медь к оцинкованной стали, диэлектрическое соединение

Соединение двух разнородных металлов может вызвать гальваническую коррозию, которая со временем ухудшает качество металла. Диэлектрический штуцер представляет собой фитинг, предназначенный для изоляции двух металлов друг от друга. Существуют некоторые разногласия по поводу эффективности диэлектрических соединений, но суть в том, что если вы соедините медную трубу с оцинкованной, некоторые инспекторы сантехники потребуют ее. Некоторые муниципалитеты считают латунный фитинг подходящим диалектическим союзом, а другие — нет. Лучше всего обратиться к местному инспектору.

Используйте эту ссылку для получения дополнительной информации о соединении меди с оцинковкой.

14
/
17

Семейный мастер на все руки

Быстросъемные фитинги

Нажимные фитинги существуют не так давно, но они, без сомнения, являются самым простым способом соединения двух труб. Несмотря на то, что нажимные фитинги просты, вам все равно придется выполнять домашнюю работу. Прочтите инструкции по типу фитинга, который вы используете, чтобы узнать, насколько далеко должна быть вставлена ​​труба, и сделайте отметку на этой длине трубы, чтобы убедиться, что она полностью запрессована. И убедитесь, что внешняя часть трубы, которая будет входить в фитинг, не имеет заусенцев и царапин.

15
/
17

Семейный мастер на все руки

Регулирующие клапаны для столярных работ, изолировать ремонт

Когда Лес соединяется с разнородными трубами, он любит, когда это возможно, устанавливать регулирующий клапан, чтобы можно было включить воду в остальной части дома, пока он делает свою работу. ремонт. Некоторые регулирующие клапаны предназначены для использования в качестве переходных фитингов, но большинство из них можно преобразовать, добавив различные фитинги на обоих концах.

16
/
17

Семейный мастер на все руки

Не гадайте, чтобы избежать потенциальных проблем

Тот факт, что фитинг имеет правильный размер или конфигурацию, не означает, что его можно использовать в любой ситуации. Некоторые из них можно использовать над землей, но не под землей. Другие отлично работают на открытом воздухе, но их нельзя спрятать за гипсокартоном. Если вы сомневаетесь, спросите своего инспектора. Вот несколько примеров разъемов, которые могут показаться идеальным решением, но могут быть отклонены вашим инспектором или, что еще хуже, перестанут работать и причинят ущерб от воды на тысячи долларов:

Соединительные муфты: разъединяются на трубах, которые не полностью неподвижны.

Быстрые локти: дренажные змеи могут проткнуть их насквозь.
