Соединение многожильного и одножильного медного провода: Как соединить многожильный и одножильный медный провод: мягкий и жесткий

Содержание

Как соединить многожильный и одножильный медный провод: мягкий и жесткий

Для подключения электроприборов применяются кабеля разных типов, в том числе одножильные (жёсткие) и многожильные (гибкие). При этом не всегда есть возможность использовать целый кусок провода.

В этом случае токоведущие жилы необходимо соединять между собой, но не всегда электропроводка удлиняется кабелем того типа, который уже проложен. В этой статье рассказывается о том, как соединить многожильный и одножильный медный провод способами, гарантирующими надёжный контакт и большой срок службы.

Чем опасен плохой контакт при соединении

Для надёжного соединения проводов площадь контакта должна быть не меньше, чем сечение токопроводящих жил. Использование методов соединения, не соответствующих требованиям ПУЭ, приводит к перегреву места контакта токопроводящих жил и частичному его разрушению. В результате площадь прикосновения уменьшается, а температура соединения растёт, что ускоряет процесс.

Плохое соединение многожильного и одножильного проводов может привести к нагреву места контакта, разрушению изоляции и короткому замыканию. Этот процесс происходит не мгновенно и проявляет себя изменением цвета изоляции, что позволяет обнаружить его при визуальном осмотре.

Если вовремя не устранить неисправность, то изоляция может загореться и зажечь расположенные ряжом провода, особенно если с целью экономии денег были использованы кабеля с обычной, а не с негорючей оболочкой, имеющей маркировку «нг».

Допустимые соединения проводов согласно ПУЭ

В «библии» электромонтёров — Правилах Устройства Электроустановок указаны виды соединений проводов, которые разрешается использовать при монтаже и ремонте электропроводки и оборудования.

Согласно ПУЭ п.2.1.21 это опрессовка, сварка, пайка и различные виды прижимных устройств (болты, клеммники и т.п.). Именно эти способы обеспечивают надёжный долговечный контакт.

Скрутка в этом нормативном документе не указана, следовательно, её использование не допускается. Раньше, когда бытовая электропроводка выполнялась алюминиевым проводом сечением 2,5мм², основным способом соединения проводов была именно скрутка, но сейчас с увеличением видов проводов и кабелей она не обеспечивает надёжного контакта.

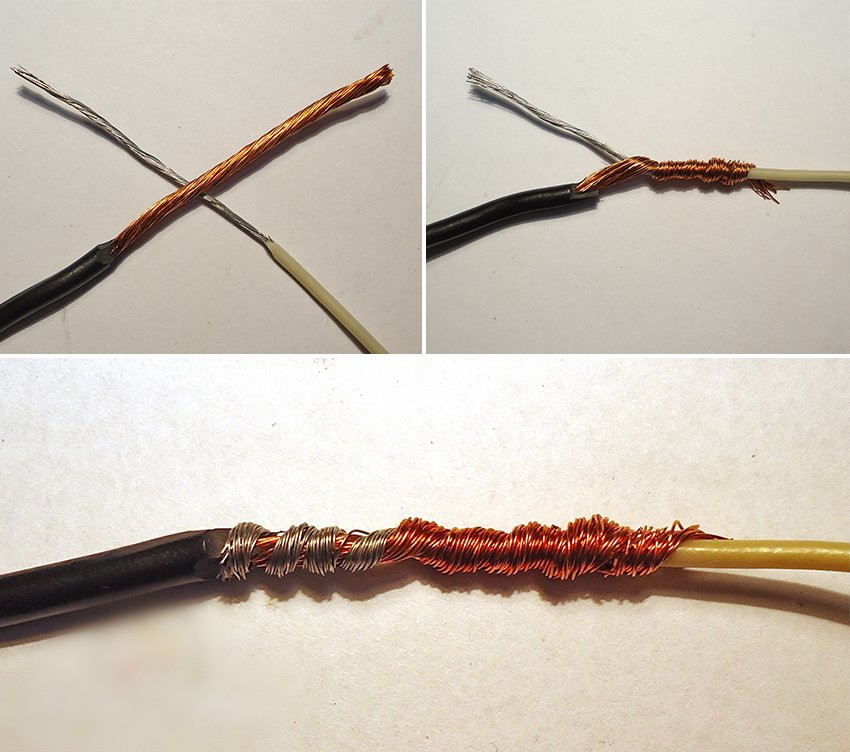

Особенно плохой результат получается при соединении одножильных и многожильных проводников.

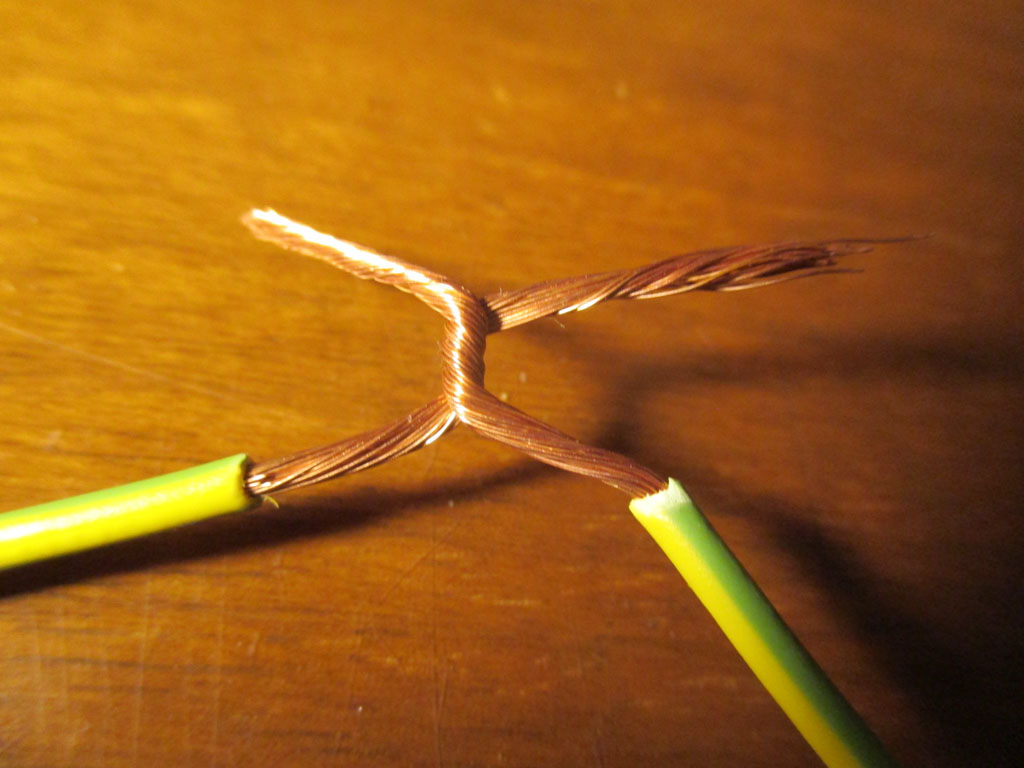

Почему скрутка не лучший вариант

Надёжность и качество соединения двух проводов зависит от площади контакта между ними. Алюминий, из которого изготавливались провода для электропроводки в советское время, достаточно пластичный металл и при скручивании концов алюминиевых токоведущих жил они деформируются.

Это делает площадь контакта больше, что уменьшает нагрев соединения и увеличивает срок службы скрутки.

Медь более жёсткая и для её деформации необходимо приложить бОльшие усилия, поэтому медные провода в скрутке имеют меньшую площадь контакта.

В результате соединение при протекании электрического тока начинает нагреваться, а при его отсутствии остывать. Такие циклы нагрев-остывание сопровождаются тепловым расширением и сжатием, что ослабляет скрутку, провода в которой кроме собственной упругости ничем не прижимаются друг к другу. Ослабленная скрутка нагревается ещё сильнее, что ускоряет процесс разрушения до полного выхода из строя.

Поэтому скрутку допускается применять только в качестве промежуточного этапа перед пайкой или сваркой. В других случаях для соединения проводов необходимо использовать другие способы сращивания.

Способы соединения одножильного и многожильного провода

Существует много способов, как соединить многожильный и одножильный медный провод. В этой статье рассматриваются методы соединения кабелей сечением до 16, в крайнем случае, до 25мм². В остальных случаях необходимо использовать другие методы.

Клеммные колодки

Это классический метод соединения проводов. Этим способом соединяются провода разного сечения и изготовленные из различных материалов. Чаще всего клеммы на клеммной колодке состоят из диэлектрического основания и металлической, обычно стальной пластины.

В краях пластины имеются отверстия с резьбой, в которые вкручиваются винты. Эти винты при помощи шайб прижимают провода к соединительной пластине, обеспечивая надёжный контакт.

На клеммной колодке может находиться любое количество клемм, разделённых диэлектрическими перегородками. В зависимости от модели клеммник может накрываться прозрачной крышкой и устанавливаться на панель или DIN-рейку. Кстати к одним из видов таких колодок являются кросс-модули, которые устанавливаются в электрощитах.

Вместо пластины может использоваться латунная трубка. Провода вставляются внутрь трубки и прижимаются винтами. Для того чтобы не повредить жилы в многожильном кабеле при использовании такого клеммника на концы проводов необходимо напрессовывать наконечники НШВИ.

Болтовое соединение

Одним из самых простых способов, как соединить одножильный и многожильный провод, является болтовое соединение. Для этого достаточно иметь болт М3-М8, три шайбы и гайку, что позволяет соединять между собой кабеля любых видов и из разных материалов в самых разнообразных условиях.

Это соединение выполняется в следующей последовательности:

1. Зачистить концы проводов. Длина оголённой части должна быть достаточна для того, чтобы сделать кольцо, соответствующее диаметру болта.

2. Сделать кольцо на концах соединяемых проводов. Для более точного соблюдения размеров и формы колец следует использовать круглогубцы или болт.

3. Надеть на болт все элементы соединения — шайбу, первый провод, вторую шайбу, второй провод, третью шайбу и накрутить гайку. При увеличении числа проводов соответственно увеличивается количество шайб.

4. Собранное соединение зажимается гаечным ключом или пассатижами. При необходимости сверху надевается термоизолирующая трубка или наматывается изолента.

Конструкция получается достаточно больших размеров, что ограничивает её применение.

Соединительные сжимы типа «ОРЕХ»

Эти устройства для соединения проводов позволяют производить подключение ответвления к магистральному кабелю, не разрезая его. Контактная часть сжима состоит из трёх квадратных пластин, соединённых по углам болтами.

Средняя пластинка плоская, в крайних имеется углубление, прижимающее провод к центральной пластине. Собранный соединитель помещается в разборный пластиковый корпус. Выбор модели производится в зависимости от сечения проводов.

Для производства подключения необходимо:

1. срезать наружную оболочку с магистрального кабеля, развести провода в стороны и зачистить их на длину, позволяющую прижать токопроводящую жилу соединителем;

2. аналогичным образом подготовить подключаемый кабель;

3. выкрутить болты, соединяющие пластины между собой;

4. собрать соединитель вместе с проводами;

5. наживить болты, поправить токопроводящие жилы и зажать пластины;

6. собрать корпус.

Важно! Перед производством подключений отключить магистраль согласно правилам ПТБЭЭП.

Пружинные клеммы

Это новый вид соединителей, сочетающий надёжность клеммников и простоту скруток. Все провода в клемме соединены между собой, поэтому для каждой группы проводников (ноль, фаза или заземление) используется отдельная конструкция.

Эти устройства в магазинах известны под названием «клеммники WAGO». Контакт обеспечивается прижатием зачищенных концов кабелей к стальной пластине, поэтому такие клеммы согласно классификации ПУЭ можно отнести к «сжимам». В зависимости от модели устройства могут быть предназначены для разного количества проводов — от 2 до 6.

Есть два вида соединителей, отличающихся способом подключения проводников:

Одноразовые. В этих клеммах провода вставляются в специальные отверстия и прижимаются пружинной пластинкой.

Многоразовые. Прижатие токопроводящих жил производится откидным рычажком.

Важно! При подключении клемм WAGO нельзя превышать допустимые токовые нагрузки, указанные на корпусе устройства.

Сварка проводов

Этот способ больше подходит для соединения медных одножильных проводов, но его допускается использовать также для многожильных кабелей. Метод заключается в расплавлении конца скрутки графитным электродом и сваривании всех жил в одно целое.

Сварка проводов является достаточно сложным процессом, но обеспечивает надёжный контакт.

Для сварки нужно следующие материалы и инструменты

сварочный аппарат, лучше использовать инвернор с регулировкой сварочного тока;

графитовый электрод, можно взять щётку от электродвигателя большой мощности;

плоскогубцы или бокорезы;

средства индивидуальной защиты — маска и рукавицы;

термоусадочная трубка или изолента.

Для надёжного соединения необходимо:

1. зачистить концы соединяемых кабелей на длину 5-7см;

2. сложить провода параллельно и сделать скрутку;

3. бокорезами подрезать и выровнять концы проводов;

4. присоединить один из кабелей сварочного аппарата к скрутке возле изоляции;

5. зажать в держатель графитовый электрод;

6. расплавить конец скрутки;

7. заизолировать оголённые концы проводов.

Совет! При соединении многожильных проводов с одножильными вначале свариваются многожильные кабеля, после чего они привариваются к одножильным. Качественное соединение имеет вид шарика без торчащих в стороны жилок.

Соединение пайкой

Одним из самых надёжных способов соединения одножильного и многожильного медного провода является пайка. Чаще всего при помощи этого метода соединяются провода сечением до 2,5мм², но допускается спаивать более толстые токопроводящие жилы, но для этого необходимо увеличить мощность паяльника до 60-100Вт.

Соединение пайкой кабелей большего сечения получается недостаточно прочным из-за более высокой жёсткости токопроводящих жил.

Чаще всего этот метод применяется для увеличения длины проводов и выполнения ответвлений в удлинителях. В переходных коробках обычно устанавливаются клеммники или болтовые соединения. Как правильно паять:

Флюс (канифоль или паяльный жир). Кислоту применять нельзя, её пары попадают под изоляцию и разрушают токоведущую жилу.

Припой оловянно-свинцовый ПОС-40 или ПОС-60. Чистое олово использовать нецелесообразно из-за более высоких стоимости и температуры плавления.

Паяльник, электромонтажный инструмент, изоляционный материал.

Перед выполнением соединения концы проводов необходимо зачистить и скрутить, Форма скрутки зависит от места соединения и типа кабелей. При соединении одножильного и многожильного проводов гибкий провод обматывается вокруг жёсткого, после чего конец последнего складывается вдвое и зажимает скрутку.

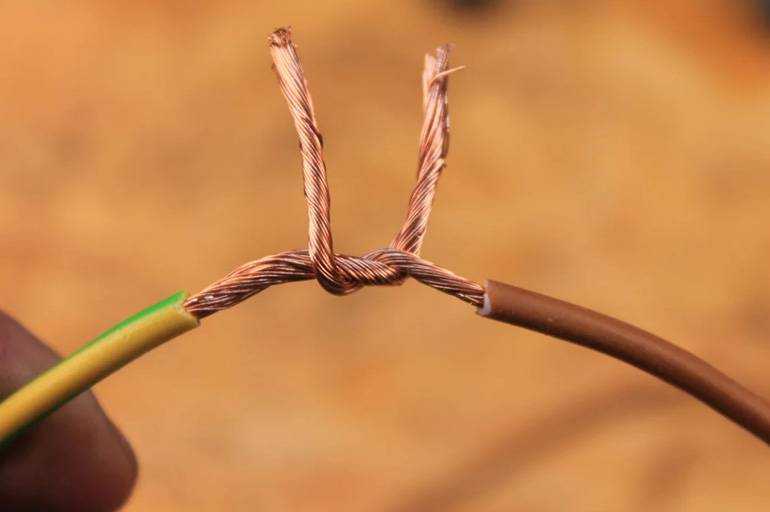

Для увеличения длины удлинителей скрутка выполняется встречно-параллельно, при выполнении ответвлений магистральный провод зачищается в месте соединения, а конец второго кабеля наматывается сверху.

Совет! Для повышения качества пайки перед скручиванием провода можно залудить.

Соединение методом прессовки

Ещё один способ, как соединить многожильный и одножильный медный провод — это опрессовка. Это обжатие концов кабелей при помощи соединительной гильзы. Это неразъёмное соединение и используется в распаечных коробках и распредщитах.

Для выполнения опрессовки зачищенные концы проводов вставляются в гильзу и обжимаются опрессовочными клещами или многофункциональным инструментом. При этом трубка деформируется и зажимает провода.

В зависимости от конкретных условий кабеля вставляются в гильзу с разных сторон или складываются вместе и трубка надевается на пучок токопроводящих жил.

Сечение соединяемых проводов должно соответствовать диаметру гильзы, иначе соединение получится ненадёжным. При необходимости в трубку можно дополнительно вставить кусочек провода.

Похожие материалы на сайте:

Куда подключать фазу и ноль

Схема подключения вентилятора в ванной

Цвет проводов в электрике

Как соединить многожильный и одножильный провод правильно

Соединяем одножильный и многожильный провод

Как соединить одножильный и многожильный провод так, чтоб в дальнейшем это не привело к проблемам, а контактное соединение служило нам не один год? Да и вообще, как правильно выполнять соединения различных видов проводов?

На все эти вопросы мы постараемся ответить в нашей статье, а также разберем, с чем связаны такие правила, и какие опасности скрываются за неправильным соединением.

Содержание

Почему контактные соединения должны быть выполнены правильно
Правильное соединение проводников
- Соединение методом сжимов
- Соединение методом прессовки
- Соединение методом сварки
- Соединение методом пайки
Вывод

Почему контактные соединения должны быть выполнены правильно

Прежде всего, давайте разберем с чем связаны требования по качественному выполнению контактных соединений. Ведь недаром п.2.1.21 ПУЭ отдельно оговаривает способы соединения проводов, и разрешает только винтовые или болтовые сжимы, опрессовку, сварку или пайку.

Плохой контакт является главной причиной пожаров

Связано это в первую очередь с тем, что такие виды соединений могут обеспечить должный уровень долговечности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений случаются именно на контактных соединениях, и поэтому им уделяется такое большое внимание.
Ведь что такое некачественное контактное соединение – это соединение, имеющее большое переходное сопротивление. А раз у нас есть сопротивление — это обозначает нагрев.

Зависимость сопротивления от температуры проводника

Как мы помним из курса физики, любой проводник в нагретом состоянии обладает большим сопротивлением, чем проводник с более низкой температурой. Поэтому получается лавинообразный процесс. От некачественного контактного соединения проводник греется, и еще больше увеличивается его сопротивление. В результате, он греется еще больше — пока не наступает та точка, при которой он просто расплавляется.
В результате, наша основная задача состоит в том, чтобы обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Достигается это за счет обеспечения должной площади соприкосновения двух проводников, а также за счет максимально возможного соприкосновения их между собой.
Сразу давайте разберем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильных собратьев. Ведь при правильном подходе, и за счет скрутки можно обеспечить достаточную площадь соприкосновения и сжатия проводников друг с другом.

Соединение методом скрутки запрещено

Дело в том, что в любом случае контактное соединение будет подвергаться температурным воздействиям. То есть, оно будет нагреваться и остывать. А как мы знаем, нагрев ведет к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не зафиксированное ни одним третьим элементом, может быстро стать недостаточно качественным.

Обратите внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка простояла десятилетия, и даже сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правила лишь подтверждают само правило. Согласно статистике, соединения типа скрутки повреждаются значительно чаще, чем другие виды соединений.

Правильное соединение проводников

Теперь можно поговорить и о том, как правильно выполнять соединение одножильного и многожильного провода, двух одножильных или двух многожильных проводов. А также, какой тип соединения для каждого из этих видов будет оптимальным, а какой следует применять только с определенными ограничениями.

Соединение методом сжимов

Под методом сжима, ПУЭ подразумевает винтовое или болтовое соединение проводников. К этому же типу соединения можно отнести столь популярные сейчас клеммы Wago, которые используют метод сжима за счет использования пружин или специальных механизмов.

Разные типы клемм и наконечников для соединения проводов

На данный момент метод сжима является одним из наиболее популярных методов соединения. Ведь цена клемм, основанных на данном методе, одна из наиболее низких. Процесс монтажа прост и не требует дополнительного оборудования, а сам способ достаточно надежен.

Обратите внимание! Здесь и далее мы приводим примеры соединения проводников небольшого сечения, до 16 – 25 мм². Для проводов большего сечения, эти правила подходят далеко не всегда — или имеют свои нюансы.

Винтовые клеммы

Для проводов небольшого сечения, применяется преимущественно метод винтового соединения — или метод сжима с использованием специального механизма. Суть винтового метода заключается в том, что в латунную трубку устанавливаются два проводника, которые затем зажимаются каждый свои винтом.
Данный способ хорошо подходит для соединения двух одножильных медных проводников. Если же используется алюминий, то этот материал более мягкий, и при зажиме его винтом можно либо критически снизить его сечение, либо вовсе передавить. Поэтому для алюминиевых проводов использование этого метода нежелательно, либо следует применять его крайне осторожно.

На фото — наконечник для многожильного провода

Использование винтового сжима для соединения многожильных проводов, так же сопряжено с вероятностью в процессе закручивания винта оборвать единичные проволоки, из которых состоит проводник полностью или частично. Для защиты проволок от механических воздействий, следует применять специальные наконечники.
С использованием специальных наконечников, многожильные провода можно соединять как между собой, так и между одножильными проводами — при помощи винтовых зажимов.

Винтовые клеммы с зажимной площадкой

Существуют винтовые клеммы со специальной зажимной площадкой, которая обеспечивает зажим по всему сечению латунной трубки. В таком случае, применение специальных наконечников для многожильных проводов необязательно.

Клеммы Wago

Что касается клемм Wago и им подобным. До сих пор среди электриков ведутся споры об их надежности и долговечности. Одни утверждают, что использование пружин в клеммах не лучший вариант, другие что это очень удобно и пружины достаточно надежны.

На заметку: Опыт, проведенный лично автором этих строк, подтверждает надежность таких клемм в условиях увеличения тока. Но вот как поведут себя такие клеммы с течением времени, утверждать не берусь. Но как бы там ни было, такие клеммы позволяют достаточно надежно, быстро и качественно обеспечить контакт проводов любого типа.

Соединение методом прессовки

Инструкция предусматривает так же соединение методом прессовки. Данный метод предполагает наличие специального инструмента — клещей. Этот инструмент бывает ручного и гидравлического типа. Для проводов небольшого сечения достаточно клещей ручного типа.

Гильзы для прессовки проводов

Для прессовки используются специальные гильзы. Эти гильзы могут быть алюминиевыми, медными или латунными. Первые, соответственно, используются для алюминиевых проводов, вторые для медных, а третьи — для соединения и медных, и алюминиевых проводов.

Клещи для прессовки проводов

Для соединения могут использоваться такие же наконечники, как для подключения многожильных проводов к винтовым клеммникам. Их обычно используют, если необходимо соединить несколько проводов перед клеммником.

Прессовка многожильных проводов

Методом прессовки можно соединять любые провода: одножильные, многожильные и их комбинацию между собой. Здесь главное — правильно определить тип гильзы и нажимное усилие.

Соединение методом сварки

Соединение проводов методом сварки, является одним из наиболее надежных. В то же время, реализовать его своими руками достаточно затруднительно в виду необходимости наличия специального сварочного аппарата.

Соединение проводов методом сварки

Суть данного метода заключается в том, что при помощи сварочного аппарата расплавляются концы жил проводников. При застывании они образуют единое целое, и обеспечивают надежный контакт.

Сварочный аппарат для сварки проводов

Соединять таким способом можно практически неограниченное количество проводников в одной точке, что является несомненным преимуществом. В то же время, соединение между собой одножильных и многожильных проводников сопряжено с определенными трудностями.
Если для соединения одножильных и многожильных проводов между собой не требуется никаких изысков, то для соединения этих двух видов проводников между собой придётся выполнить несколько дополнительных операций.

Сварка многожильных проводов

В этом случае, вам требуется, как представлено на видео, сначала расплавить оконцевание многожильного проводника, дабы он представлял собой единое целое. А уже после этого оконцевание соединяется с одножильным проводником. В противном случае, у вас возможно перегорание отдельных проводников многожильного провода, и лишь частичное соединение проводников между собой.

Соединение методом пайки

Последним вариантом в нашей статье, но далеко не последним по популярности, является соединение проводников методом пайки. Для использования данного метода нам потребуется канифоль, паяльный жир, припой и, конечно, паяльник.

Пайка монопроводов	Для соединения двух одножильных проводников достаточно их зачистить, обработать канифолью и спаять. Причем, если паяется провод одножильный луженый, то его можно даже не обрабатывать канифолью.
Соединение пайкой многожильных проводов	Пайка многожильных проводов затруднена тем, что для очистки всех проводов проводника нам придётся попотеть. При этом полностью очистить их может и не получиться. Поэтому, для их обработки чаще применяют паяльный жир. Хотя для небольших по сечению проводников, состоящих всего из нескольких проводов, можно использовать и канифоль. В дальнейшем многожильные проводники соединяются между собой косичкой или скруткой, и обрабатываются припоем.
Не разборной вариант пайки одножильного и многожильного провода	Если же нам необходимо соединить между собой одно- и многожильный провод, то здесь все немного сложнее. После обработки поверхности обоих проводников, многожильный провод наматывается на одножильный. После этого, одножильный провод сгибается и обжимается пассатижами таким образом, дабы зажать место скрутки. Потом это место обрабатывается паяльным жиром, а затем припоем.
Разборная пайка одно- и многожильных проводов	Второй вариант предполагает обработку паяльным жиром и канифолью проводников по отдельности. Затем они соединяются параллельно, и все место соединения обрабатывается припоем. Такое соединение более выгодно с точки зрения его дальнейшего расчленения.

Вывод

Одножильный луженый провод, многожильный провод, или любые другие виды проводов, всегда можно достаточно надежно соединить между собой. Обычно доступно сразу несколько вариантов.

Но при этом следует выбирать не только наиболее простой и доступный, но и более надежный метод. Ведь в большей степени, именно от качества ваших контактных соединений зависит надежность всей вашей электрической сети.

Многожильный провод

по сравнению со сплошным проводом в электрических приложениях Комментарии отключены на многожильный провод против сплошного провода в электрических приложениях

Одножильные и многожильные провода часто используются в электрическом оборудовании, таком как кабельные сборки и жгуты проводов. Одножильные провода состоят из сплошного сердечника, тогда как многожильные провода состоят из нескольких более тонких проводов, скрученных в пучок. Каждый из них имеет свои преимущества, и правильный выбор для приложения зависит от конкретных деталей проекта. Некоторые из факторов, которые могут повлиять на выбор между многожильным и одножильным проводом, включают:

Амперная нагрузка
Вариант использования
Затраты
Тип металла
Калибр провода

Более подробная информация о различиях между двумя типами проводов облегчит выбор наилучшего варианта для ваших нужд. Следующая информация должна помочь в процессе выбора.

Что такое многожильный провод?

Эти тонкие пучки проводов обжаты и изолированы непроводящими материалами. Многожильный провод является более гибким, что делает его идеальным для соединения электронных компонентов в ограниченном пространстве или для скручивания и изгиба, чтобы соответствовать сложной геометрии. Многожильный провод более гибкий и податливый, чем сплошной провод, и он не расколется и не порвется. Он часто используется для внутренних применений, таких как электронные устройства, печатные платы и провода динамиков.

Что такое сплошная проволока?

Провод со сплошным металлическим сердечником намного тяжелее и толще, чем многожильный провод. Он идеально подходит для использования на открытом воздухе, где требуется большая долговечность и более высокие токи. Этот прочный недорогой провод устойчив к погодным условиям, экстремальным условиям окружающей среды и частому перемещению. Он часто используется для передачи больших токов в строительной инфраструктуре, системах управления транспортными средствами и различных наружных применениях.

Многожильные и одножильные провода: основные отличия

Сравнение многожильного и одножильного проводов включает изучение преимуществ и недостатков двух очень разных типов проводов. Сравнение сужает выбор на основе того, как конкретные характеристики проводов соотносятся с их предполагаемым использованием и требованиями проекта. Сначала вы должны определить требования вашего приложения к устойчивости к атмосферным воздействиям, гибкости и устойчивости к расщеплению или разрыву. Затем выберите провод, который наиболее точно соответствует этим потребностям.

Некоторые ключевые отличия многожильных и одножильных медных проводов включают:

Токоемкость многожильных и одножильных проводов . Сплошной провод толще, что означает меньшую площадь рассеивания. Более тонкие провода в многожильных проводах содержат воздушные зазоры и большую площадь поверхности с отдельными жилами, что приводит к большему рассеянию. При выборе между одножильным или многожильным проводом для домашней электропроводки одножильный провод обеспечивает более высокую допустимую нагрузку по току.
Маршрутизация . Многожильные провода обладают превосходной гибкостью и изгибаемостью, благодаря чему их легче прокладывать вокруг препятствий, чем сплошные провода.
Гибкость . Многожильные провода более гибкие и могут выдерживать большую вибрацию и изгибаться, не ломаясь. Одножильные провода могут требовать более частой замены, чем многожильные провода, в приложениях со значительным движением или вибрациями.
Стоимость . Себестоимость производства одножильного провода намного ниже, чем многожильного, что делает одножильный провод более доступным выбором.
Простота изготовления . Одножильный характер сплошной проволоки значительно упрощает ее изготовление. Многожильные провода требуют более сложных производственных процессов для скручивания более тонких проводов вместе.
Расстояние . Для более длинных цепей лучше использовать одножильные провода, поскольку они имеют меньшее рассеивание тока. Многожильный провод хорошо работает на более коротких расстояниях.
Превосходство. Когда речь заходит о многожильном или одножильном проводе, однозначного выбора нет. Каждый вариант предлагает определенные преимущества в конкретных ситуациях.

Wire Solutions от Consolidated Electronic Wire & Cable

Consolidated Electronic Wire & Cable уже более 100 лет является ведущим производителем высококачественных стандартных и нестандартных электронных проводов, формованных кабельных сборок, жгутов проводов, кабелей и шнуров питания. Наше долголетие обусловлено нашей универсальностью, адаптируемостью и стремлением к постоянному совершенствованию процессов и продуктов. Наши многочисленные отраслевые сертификаты являются свидетельством нашей приверженности качеству и инновациям, в том числе:

ИСО 9001
RoHS
Маркировка CE
НЭК
UL
CSA
VDE
ЛФ
Мил-спецификация

Сотрудничая с нами, вы получите полный опыт всей нашей команды, чтобы обеспечить успех вашего проекта. Для получения дополнительной информации о наших возможностях и продуктовых линейках, свяжитесь с нами или отправьте запрос на расценки сегодня.

Многожильный и сплошной медный провод: в чем разница?

Не все медные провода одинаковы, но знание того, когда какой тип провода использовать и где, потенциально может сэкономить массу времени, денег и головных болей.

По той же причине, по которой вы не стали бы использовать Honda Fit для буксировки кемпера, вы, вероятно, не стали бы использовать трос THHN в ситуации прямого захоронения — он просто не подходит для этой работы. То же самое можно сказать и о решении, когда использовать одножильный медный провод, а когда многожильный.

На первый взгляд может показаться, что все типы медных кабелей выполняют одну и ту же функцию. Однако различие между многожильным и одножильным проводом становится более важным при рассмотрении применения.

Как изготавливается сплошная медная проволока?

Чтобы изготовить сплошную медную проволоку, стержни вытягиваются с помощью серии штампов все меньшего и меньшего размера, чтобы достичь калибра, необходимого для применения, для которого он используется.

По мере растяжения медь становится тоньше и ломче. Чтобы исправить хрупкость и подготовить кабель к использованию, он проходит процесс, называемый отжигом. Во время отжига проволока нагревается, что делает ее более прочной и пластичной.

После отжига провод готов к использованию в качестве изделия из неизолированной меди или может быть изолирован и использован в качестве телекоммуникационного провода, изгороди для домашних животных или трассирующего провода.

Как изготавливается многожильный медный провод?

Многожильный или скрученный кабель представляет собой несколько отдельных прядей проволоки меньшего сечения, скрученных вместе для создания изделия большего сечения.

Для изготовления многожильных медных проводов волочение и отжиг отдельных проводов. Когда они готовы, их пропускают через другую машину, которая скручивает их вокруг центральной проволоки.

В зависимости от необходимого сечения эти жилы могут состоять из семи или более жил калибра 30 или 34 AWG (американский калибр проводов). Чем больше прядей добавлено, тем более гибкой становится проволока.

Имеет значение и то, как скручены провода. Например:

Провода класса B, к которым относятся стандартные силовые кабели, XHHW и USE/USE, скручены концентрически. По мере добавления дополнительных слоев направление меняется на противоположное.
Класс K, связанный с кабелем SIS (также известным как распределительный щит или щит), может быть собран в пучки или проложен канатом. Связанные провода не имеют определенного шаблона, связанного с ними. Канатные кабели представляют собой несколько пучков проволоки, скрученных вместе.

Кабели класса M

используются в ситуациях, когда ключевым фактором является гибкость. Он состоит из проводов меньшего сечения.

Многожильный провод или сплошной провод: что лучше?

Чтобы ответить на этот вопрос, в первую очередь необходимо оценить ситуацию.

Планируется ли, что гибкость проекта будет иметь решающее значение? Есть ли угроза коррозии? Сколько длится бег? Все это играет решающую роль в определении того, какой кабель необходим.

Прочность

Сплошная медь прочнее многожильной. Это связано с тем, что проводник толще и представляет собой цельный кусок металла, а не несколько скрученных вместе кабелей меньшего размера.

Стоимость

Производство твердой меди обходится производителям дешевле, потому что процесс выполняется быстрее и включает меньше этапов — ее нужно только вытянуть, отжечь и изолировать (при необходимости).

Медные жилы производятся по тому же процессу, но провода должны быть скручены вместе, чтобы получился готовый продукт. Это увеличивает затраты времени и средств на производственный процесс.

Гибкость

Цельная проволока прочная и жесткая. Эти качества отлично подходят для приложений, требующих прочности, но не столько для гибкости. Многожильный провод гораздо более гибкий, что упрощает его прокладку и работу в ограниченном пространстве.

Нагрузочная способность

Несмотря на то, что конечный калибр одинаков, одножильный провод будет иметь меньшую площадь поверхности, чем многожильный или скрученный, что обеспечивает более высокую нагрузочную способность и меньшее полное сопротивление. Одножильный провод также имеет более низкое падение напряжения на длинных участках, но нагревается быстрее, чем многожильный кабель.

Многожильный кабель имеет большую площадь поверхности, поскольку он состоит из нескольких разных проводов, а не из одного проводника. На длинных участках наблюдается большее падение напряжения, но многожильный провод нагревается не так быстро из-за воздушных зазоров, которые образуются при скручивании провода, позволяя теплу рассеиваться по его длине.

Коррозия

Одножильный одножильный провод лучше противостоит коррозии, чем многожильный, поскольку в нем меньше мест, где может возникнуть коррозия.

Помните воздушные зазоры, упомянутые несколько разделов назад? Те же самые воздушные зазоры, которые делают провод гибким, легко гнущимся, также дают гораздо больше возможностей для коррозии, разъедающей отдельные жилы. Проводники также могут быть покрыты лужением для предотвращения коррозии.

Области применения

Прочный одножильный кабель идеально подходит для ситуаций, когда надежность является ключевым фактором. Он хорошо работает на открытом воздухе с утвержденной изоляцией, устойчивой к солнечному свету, и подходит для непосредственного захоронения, в том числе в качестве трассирующего провода.

Монтажникам проще работать с многожильным медным проводом в труднодоступных местах и внутри зданий, потому что он более гибкий и быстрый в ручном манипулировании.

Многожильный или сплошной провод? Нет конкуренции

Срезать углы или использовать неправильный провод поначалу может быть дешевле или быстрее, но эти ранние ошибки могут стать серьезными проблемами с годами.
