Смесительный узел для теплого пола своими руками с трехходовым краном: Смесительный узел для теплого пола своими руками

Содержание

как работает, схемы, монтаж и настройка

Содержание:

Функции
Принцип работы
Области применения
Виды
Схемы насосно-смесительных узлов
С последовательным подключением насоса
С параллельным
Какой лучше выбрать смеситель
Комплектация
Насос
Регулятор расхода
Байпасный клапан
Вспомогательные элементы
Коллекторный блок
Делаем смесительный узел своими руками
Установка смесительного узла
Как настроить

Тёплые водяные полы сегодня набирают популярность, они являются признаком комфорта. Но, чтобы такое отопление эффективно функционировало, требуется насосно-смесительный узел. Он позволяет добиться оптимального температурного уровня теплоносителя, а также отрегулировать его поступление в петли.

Поэтому, мы решили рассказать о существующих моделях насосно-смесительных узлов, и об их комплектации. Вы узнаете, как собрать узел подмеса для тёплых полов своими руками, а также как произвести монтаж и настройку.

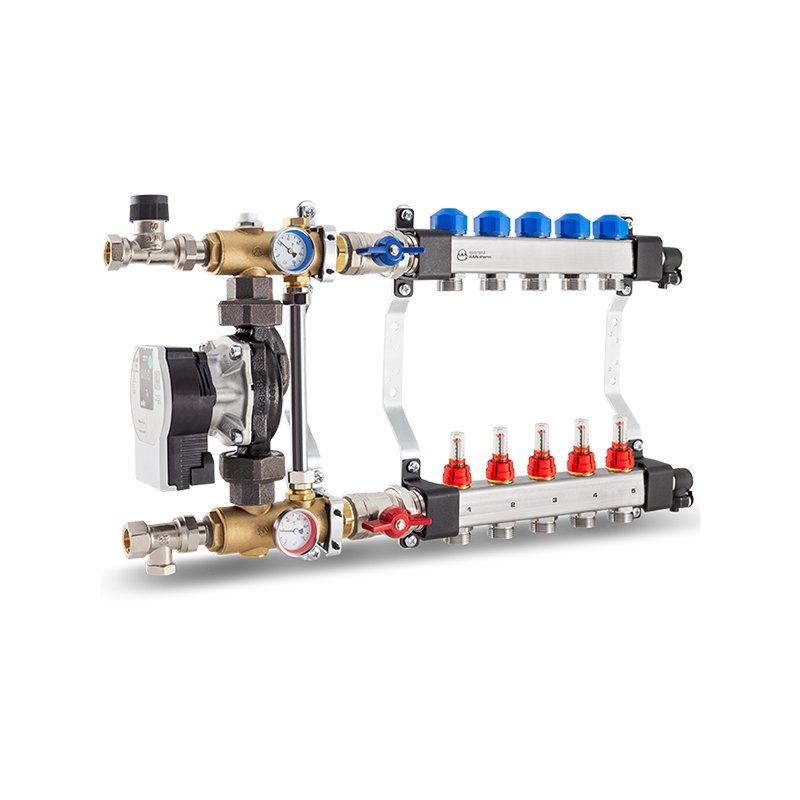

Насосно-смесительный узел

Функции

Использование термосмесительного узла при обустройстве тёплого пола, позволяет соорудить независимую водяную систему отопления с возможностью регулировки температуры теплоносителя.

Гидрополовое отопление является низкотемпературным оборудованием. В напольный трубопровод, вода должна подаваться с температурой не больше +55 градусов. Так как, чаще производится обвязка данной конструкции от батареи или котла, где степень нагрева жидкости намного выше, то требуется специальный модуль подмеса.

Именно в этом узле происходит подмешивание охлаждённого теплоносителя из обратки к горячей воде, поступающей от источника нагрева, до необходимого показателя.

Данное водосмесительное устройство также контролирует объём теплоносителя, идущего в каждую петлю.

Принцип работы

Суть функционирования любой модели насосно-смесительного устройства одинакова. Поток нагретого теплоносителя, перемещаясь от источника, проходит через термостат, где фиксируется его температура. Затем вода поступает в предохранитель, там производится регулирование её температурного уровня, путём открытия и закрытия головки.

Если степень нагрева теплоносителя превышает заданный показатель, то предохранитель открывает заслонку и осуществляется подмес охлаждённой воды из обратки. При достижении нужного градуса, происходит перекрывание подачи.

За циркуляцию жидкости в гидроузле отвечает насос, именно от его работы зависит равномерность прогрева поверхности пола.

Области применения

Потребность в насосно-смесительном узле возникает, если теплоносителем выступает вода. Узнаем в каких случаях это происходит.

Если водяной тёплый пол подключается от центрального отопления — так как нагрев воды в централизованной системе превышает требуемый уровень для напольного обогрева.
При подключении от котла, который не работает с обраткой +55 и ниже — это все твёрдотопливные котлы и функционирующие на газе.
Если магистраль — два и больше контуров с различной температурой (тёплые полы с радиаторами).

Виды

Все насосно-смесительные узлы делятся по типу рабочего органа:

С трёхходовым клапаном — устанавливаются в помещениях имеющих большую площадь, так как устройство способно пропускать большой объём воды. Подключается такой тройник для смешивания чаще к внешнему термодатчику, что даёт возможность производить установку уровня нагрева отталкиваясь от уличной температуры. Регулировочный процесс производится при помощи заслонки, которая расположена в месте стыка подающей и обратной трубы. В основном используется схема проектирования — последовательная.

Трёхходовой клапан

С двухходовым — рекомендован для помещений до 200 м2, подключается как по параллельной, так и по последовательной схеме смешения. Вентиль имеет термоголовку с датчиком, им контролируется температурный уровень, при превышении показателя перекрывается подача горячей воды. Объём жидкости, которую способна пропускать данная конструкция, небольшой, поэтому процесс регулировки плавный.

Двухходовой клапан

Комбинированные — объединяют в себе клапан и балансировочный узел. Но этот вариант редко используется с нагревательными полами.

Схемы насосно-смесительных узлов

Насосно-смесительные узлы собираются несколькими способами, отличие кроется в подсоединение насоса и в виде клапана.

Схемы подключения узла

Насосно смесительный узел теплого пола.

Смотрите это видео на YouTube

С последовательным подключением насоса

При включённом насосе по последовательной схеме осуществляется лишь подготовка теплоносителя и обеспечение его перемещения по петлям. Несмотря на потребность в двух отдельных аппаратах для перекачки жидкости по первичному и вторичному контурам, данная схема более совершенна технологически.

Она имеет повышенную производительность, чем при параллельном подключении. Поэтому, профессионалы чаще используют именно этот вариант при установке тёплых полов.

Однако, для эффективности работы пола при такой сборке, важную роль играет правильность расчёта и настройки, а также точность составленного чертежа.

С параллельным

Плюс параллельной схемы — требуется всего один аппарат для перекачки воды по обоим контурам. Это значительно упрощает сборочный процесс, но необходим более мощный агрегат.

Если смешивающее устройство планируется для небольшой отопительной системы, то рекомендуется параллельная компоновка. Так как при сборке такой конструкции собственноручно, происходит меньше проблем, тем самым проще избежать возникновения серьёзных ошибок. Но для больших площадей тёплого пола данная схема не подходит — низкая производительность и эффективность.

Какой лучше выбрать смеситель

Подбирать термосмеситель необходимо с учётом характеристик отопительного устройства. При выборе распределительного оборудования нужно учитывать способ подмеса — центральный или боковой.

Если площадь большая, с несколькими отдельными контурами, то обязательно обустройство смесительного узла с трёхходовым клапаном. Этот агрегат прекрасно справится с большим объёмом жидкости. При одноконтурном полу подойдёт коллектор с двухходовым смесителем.

Насосно-смесительный узел для тёплых полов можно сделать своими руками, но если приобретать готовый, то советуем эти модели:

VT.COMBI и VT.COMBI.S — для приготовления низкотемпературного теплоносителя, используется двухходовой клапан, он управляется термоголовкой или сервоприводом. Термодатчик не входит в комплектацию — покупается отдельно.
VT.COMBI — узел оснащён балансировочным вентилем, с помощью которого производится регулировка давления в системе.
VT.COMBI.S — у этой модели НСУ коллектор можно подключать как на входе, так и на выходе. Поэтому, он используется при двух видах отопления (радиаторном и ТП).
VT.DUAL — в механизм входит два модуля (насосный и термостатический), между ними размещается коллекторная группа. Смешивание производится трёхходовым клапаном с термоголовкой.

НСУ VT.COMBI.S

Это проверенные модели, и лучше покупать их.

Комплектация

Смесительный узел — сложный механизм, отвечает за поддержание стабильной температуры воды, и за её беспрерывную циркуляцию. Он входит в коллекторный блок, и состоит из ряда механизмов.

Насос

Основная функция насоса — создавать постоянное перемещение воды по трубопроводу. Он осуществляет подачу и возврат её через коллектор и ветки пола. Главные его показатели — давление и производительность.

При правильном их расчёте, насос обеспечит преодоление гидравлического сопротивления в магистрали пола. Рекомендовано применять приспособление с автоматическим переключателем рабочих режимов.

Циркуляционный насос

Регулятор расхода

Расходомеры бывают:

Балансировочный кран первичного контура (поплавковый)— он отвечает за количество теплоносителя, который поступает в магистраль из первичного высокотемпературного источника. Поток регулируется за счёт его пропускной возможности. Настройка производится вентилем с головкой, он вращается ключом. Регулировка также проводится клапаном термостата, за управление которым отвечает выносной датчик.
Балансирный вентиль вторичного контура — он настраивается в зависимости от размера обогреваемой площади. Путём открывания и закрывания регулирующего крана меняются пропорции нагретого и охлаждённого потока. Закрытие балансировочного вентиля обратки вторичного контура приводит к увеличению подачи горячего теплоносителя от котла, а это — к увеличению теплопроводности.

Степень открытия регулируется с помощью шкалы, она нанесена на колбе. По ней определяется пропускная способность прибора в м3 за час.

Балансировочный клапан

Байпасный клапан

Байпас вмести с перепускным клапаном, способствует обеспечению бесперебойного функционирования насосного оборудования, при действии режима подпора — при полном или частичном прекращении циркуляции жидкости по трубопроводу пола. Это может произойти, если закрыты вентиля петель на гребёнке в ручную, или при помощи кранов.

В итоге, повышается сопротивление течению воды, а также нагрузка на механизм. Уровень давления в системе увеличивается, происходит открывание перепускного клапана.

Через байпасные патрубки и насос осуществляется перетекание теплоносителя, тем самым замыкается малый циркуляционный цикл. Это приводит к исключению аварийных ситуаций.

Байпас

Вспомогательные элементы

За функции контроля и поддержания эффективной работы насосно-смесительной конструкции отвечают также элементы вспомогательного типа. Это:

термометр — контролирует температуру теплоносителя;
воздухоотводчик — через него удаляется воздух из системы;

Воздухоотводчик

дренажные краны, их предназначение — спуск воды;
обратный шаровой вентиль — предотвращает движение теплоносителя в обратную сторону.

Коллекторный блок

Коллекторная группа — к ней подключаются контуры тёплого пола, рассчитывается на определённое число ветвей. В неё входит подающая и обратная гребёнки.

Смотрите это видео на YouTube

Делаем смесительный узел своими руками

При сооружении тёплых водяных полов можно подобрать готовую модель насосно-смесительного узла. Но если вы хотите сделать бюджетный узел своими руками, то мы расскажем подробно пошаговый процесс.

Прежде чем начать работу, необходимо запастись: сетчатым фильтром, трёхходовым термостатическим и обратным клапаном, двумя термометрами, циркуляционным насосом, воздухоотводчиком, двумя тройниками, двумя дренажными и шаровыми кранами. А также, коллекторами — для подающего трубопровода с шаровыми кранами и для обратки с регуляторами.

Помимо этого, количество петель тёплого водяного пола должно равняться выходам на коллекторе.

Пошаговая инструкция сборки:

К шаровому подающему крану монтируем сетчатый фильтр, после которого устанавливаем уголок.

К подаче прикручиваем фильтр

К уголку прикручиваем трёхходовой смесительный термостатический клапан.

Устанавливаем трёхходовой клапан

К смесителю, к стороне где будет подсоединяться обратка, прикручиваем обратный клапан — без него узел будет работать не корректно.

Подсоединяем обратный клапан

К обратке, и к среднему выходу смесительного узла, монтируем термометры.

Закрепляем термометры

К термометру, идущему от подающей трубы, присоединяем циркуляционный насос. Необходимо, чтобы прямой отрезок расстояния от термометра до насоса, и от насоса до коллектора были равны, и составляли 10 диаметров подводящей трубы.

Устанавливаем насос

Далее монтируем коллекторы, которые зафиксированы на специальном кронштейне. К насосу подсоединяем подающую гребёнку с шаровыми кранами, коллектор обратки будет с регулирующими вентилями.

Монтируем коллекторную группу

К торцевому выходу подающего и обратного коллектора прикручиваем тройники, к которым крепится воздухоотводчик.

Подсоединяем тройники

Устанавливаем воздухоотводчик.

На боковые выходы обоих тройников устанавливаем по дренажному шаровому крану. Они необходимы для заполнения или слива системы.

К обратному коллектору подсоединяем отрезок трубу из полипропилена или металлопластика. Его размер должен равняться расстоянию от подающего коллектора до термометра.

К обратке присоединяем отрезок трубу

Между этим отрезком трубы и термометром обратки размещаем второй сетчатый фильтр.

Устанавливаем второй фильтр

К обратному клапану прикручиваем шаровой кран.

Подсоединяем кран обратки

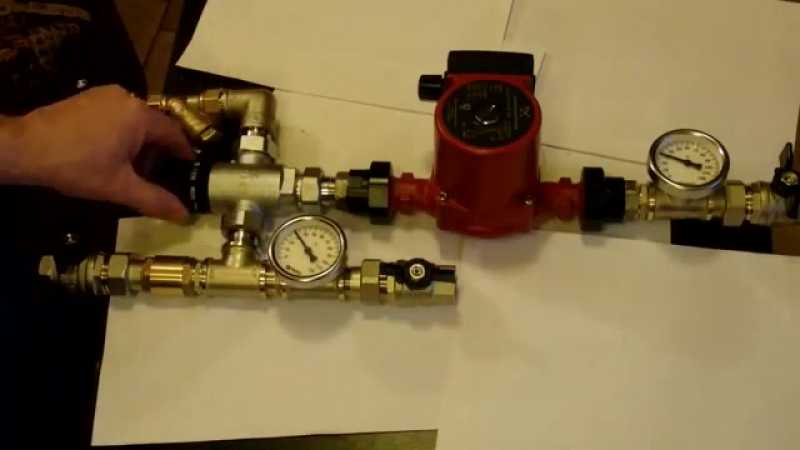

Получилась простая, дешёвая модель самодельного насосно-смесительного узла для тёплого пола.

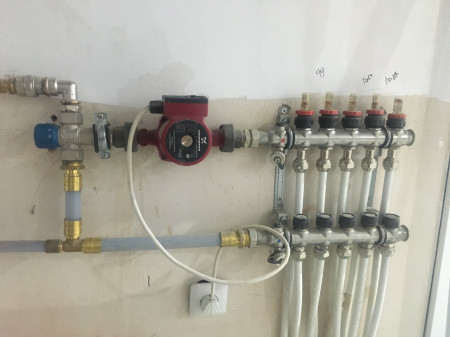

Готовый узел

Насосно-смесительный узел на теплые полы: бюджетный вариант

Смотрите это видео на YouTube

Установка смесительного узла

Перед монтажом распределительного узла, надо определить место его размещения. Можно установить в комнате, где будет монтироваться пол, или в котельной частного дома.

Возможно, узел крепить прямо на стенку или в металлический шкаф, который вмонтирован в проделанное в стене углубление. Он оснащён регулирующими направляющими и дверками. Коллектор, размещённый в таком шкафу, смотрится эстетично, но стоит он не дешево. Важно, чтобы все электроприборы были заземлены. А также доступ к устройству был свободный.

Крепить смеситель следует в верхней точки системы, это упростит выход воздуха из неё.

Насосно-смесительный узел монтируется в следующей последовательности:

Подготавливается ниша, в которой размещается коллекторный шкаф.

Делаем нишу для шкафаУстанавливаем шкаф

Устанавливается смесительно-распределительный узел в шкафу.

Крепим насосно-смесительный узел

К шаровым кранам коллектора подсоединяются соответствующие трубы от котла.

Подключаем коллектор к подаче

К выходам гребёнки прикручиваются трубопроводы контуров пола.

Подсоединяем трубопровод пола

Конструкция тёплого гидравлического пола смонтирована, можно проверять её качество на наличие течи. Только после этого, заливается стяжка и стелется отделочный материал.

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Обзор и настройка насосно-смесительных узлов — вебинар 23.12.2019

Смотрите это видео на YouTube

Регулировка насосно-смесительного устройства:

Снимаем терморегулятор, он может повлиять на регулировочный процесс.
Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.

Ставим вентиль на максимум

Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

T1 — 95 — 35 = 60
T2 — 45 — 35 = 10
K — ((60 : 10) — 1) x 0,9 = 4

Этот показатель выставляется на балансировочном клапане.

Регулировка балансировочных клапанов

Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.

Настройка перепускного вентиля

Если тёплый пол имеет несколько контуров, необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

насосно смесительный узел своими руками для водяного пола без насоса, как работает, фото и видео

Содержание:

Кратко о системе
Что смешивает станция
Общая схема работы смесителей для теплого пола
Устройство смесительного узла
Двухходовый клапан
Трёхходовой клапан
Настройка системы

Тёплые полы – это уже давно не роскошь. Некоторые системы тёплого пола способны прогревать квартиру самостоятельно, однако, чаще всего они применяются вместе с радиаторным отоплением, чтобы создать дополнительный уют в доме, ведь всегда приятно ходить по нагретому полу. В данной статье мы подробно рассмотрим систему обогрева пола, основой которой является насосно-смесительный узел для теплого пола.

Кратко о системе

Обогрев пола производится благодаря проложенным в бетонной стяжке трубам, по которым течёт нагретая вода. Трубы подключаются к смесительной станции, как говорилось выше, это основа всей системы. Останавливаться на монтаже водоносных труб не имеет смысла, ведь об этом вы можете прочитать в другой статье на нашем сайте, поэтому сразу перейдём к разговору о смесителе.

Что смешивает станция

Вода в отопительные системы поступает из нагревательного котла, который разогревает воду до высоких температур (примерно до 70°C). Такая температура нужна лишь для душевой, а для систем обогревания она чересчур велика, ведь максимальная температура пола, комфортная для человека, не должна превышать 30°C, однако и здесь стоит сделать отступление. Смесители не охлаждают воду до комфортных температур, ведь теплоноситель (вода) должен прогревать всю бетонную стяжку, поэтому нужная температура воды будет равняться 35-55°C.

Если вы решите построить теплый пол без смесительного узла, то при его монтаже используйте низкотемпературные контуры, которые будут подключаться напрямую к котлу. Котёл должен выдавать воду температурой не выше 55°C. Данный способ не подойдёт пользователям, которые хотят подключить в систему иные потребители горячей воды, например, душ или центральное отопление, ведь температуры в 50°C будет недостаточно.

Общая схема работы смесителей для теплого пола

Принцип работы системы достаточно прост:

Вода нагревается в котле и поступает по трубам к смесителю;

Там она подходит к термосмесительному клапану;

Клапан измеряет температуру.

Далее вода либо пропускается в трубы тёплого пола, если она нужной температуры, либо смешивается с обраткой (водой, остывшей в нагревательных трубах), чтобы достичь подходящей температуры, после чего, она пропускается дальше в систему.

С работой данного устройства вы также можете ознакомиться, рассмотрев фото, однако если вы хотите узнать более подробно о том, как работает смесительный узел для теплого пола, то ниже вы можете более подробно ознакомиться со всеми компонентами смесителя.

Устройство смесительного узла

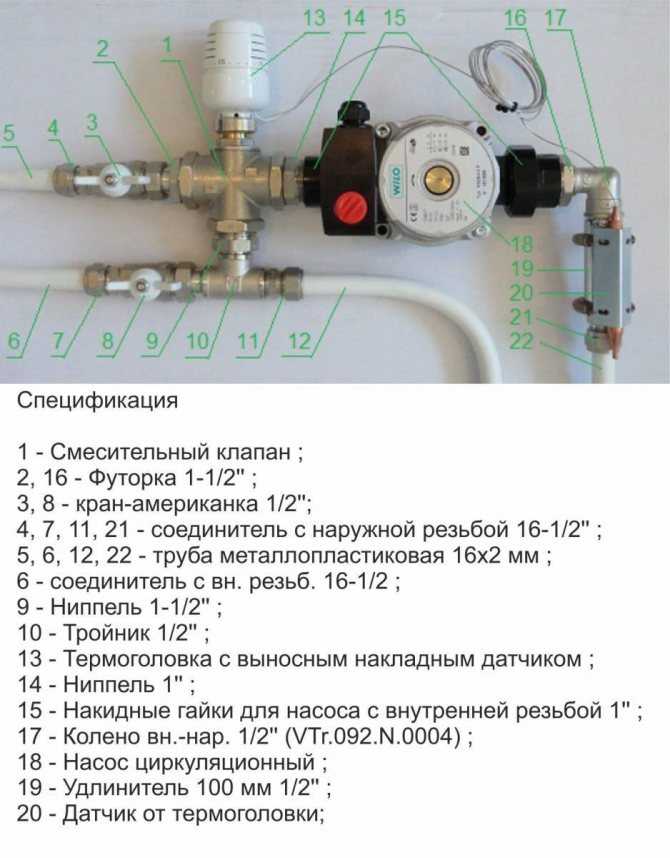

Смесительный узел для водяного теплого пола – это достаточно простая система, однако очень важная. Всё коллекторное оборудование обеспечивает не только охлаждение воды, но и её циркуляцию. Вся система состоит из многих компонентов, однако некоторые из них могут не ставиться, в зависимости от эксплуатационных требований к смесителю.

Состав смесителя:

Предохранительный клапан – незаменимая деталь этой системы. Он предназначен для контроля и пропуска воды нужной температуры.

Циркулирующий насос – не менее важная часть. Он входит в насосно-смесительный блок для тёплого пола, который позволяет воде циркулировать по системе водного пола, кроме того, насос поддерживает постоянную скорость теплоносителя, что позволяет прогревать пол равномерно (подробнее: «Как подобрать насос для теплого водяного пола – различия в деталях»).

Байпас – защищающая систему от перегрузок деталь.

Дренажные и отсекающие клапаны позволяют управлять водой в системе.

Воздухоотводчики.

Как говорилось выше, система комплектуется не всеми элементами. Здесь также стоит отметить, что весь смесительный узел устанавливают строго до системы тёплого пола, однако место его установки вы можете выбрать сами, например, делая тёплые полы в нескольких комнатах, вы можете установить все узлы в одном шкафу, либо в отдельных комнатах, также вы можете установить оборудование на разделении высокотемпературных и низкотемпературных контуров.

Смесители для тёплого пола могут различаться не только комплектацией, но и устройством предохранительного клапана, который должен обязательно присутствовать в системе. Как правило, ставится либо двухходовый, либо трёхходовой клапан, о которых мы погорим ниже.

Двухходовый клапан

Данный клапан также называют питающим и применяют в помещениях, площадь которых больше 200 квадратных метров. На клапане устанавливается термостатическая головка, которая выполняет несколько функций: измеряет воду и управляет клапанами.

Клапаны под управлением такой головки отсекают напор горячей воды, а не обратки, что защищает тёплый пол от перегрева, кроме того, такой клапан служит продолжительное время и увеличивает срок эксплуатации всей системы.

Ещё одной характерной особенностью данного клапана является низкая пропускная способность, что для некоторых является плюсом, а для других минусом, ведь из-за этого изменения температуры происходят плавно.

Трёхходовой клапан

Это более серьёзное устройство, которое применяется для монтажа более сложных систем, например, для крупномасштабных тёплых полов с множеством контуров. Цена на такой клапан значительно выше, чем на двухходовый, однако оно того стоит, ведь трёхходовой клапан выполняет функции перепускного питающего клапана и балансировочного байпасного крана. Также трёхходовой клапан оснащается сервоприводом, управляющим термостатом и контроллерами, ориентирующимися на погоду. Читайте также: «Устройство водяного теплого пола – примеры решения».

Клапан имеет два недостатка:

Изменения температуры резкие, поэтому водопроводные трубы нередко страдают из-за резкого перепада.

Регулировать систему с трёхходовым клапаном нужно крайне внимательно, ведь из-за большой пропускной способности маленькие смещения в настройке могут привести к значительному изменению температуры (прочитайте: «Как происходит регулировка водяного теплого пола»).

Настройка системы

Вы можете настроить смесительный узел для теплого пола своими руками, следуя общей инструкции:

Снимите сервопривод или термоголовку, чтобы они не мешали настройке.

Выставьте перепускной клапан в положение 0,6 бар;

Рассчитайте и установите положение балансировочного клапана;

Настройте насос;

Сбалансируйте контуры напольного отопления.

Соедините всё оборудование.

Настройте перепускной клапан.

Заключение

Поставить такую систему в своём доме достаточно просто, кроме того, используя смеситель для теплого пола, вы экономите немало денежных средств, однако не стоит экономить на самом оборудовании. Также не забывайте о необходимых компонентах, ведь, например, смесительный узел для теплого пола без насоса работать не будет.

Кран трехходовой для теплого пола с термостатом: выбор и установка

Основной элемент запорной арматуры, без которого сложно представить монтаж водяной системы для обогрева воздушных масс снизу помещений, представляет собой трехходовой клапан. Устройство обеспечивает смешивание или переключение двух потоков воды в общий поток. Трехходовой клапан теплого пола используется для получения теплоносителя в системе с заданной постоянной температурой. Там, где автономное отопление подключено к отопительной сети (котел в частном доме), устройство входит в состав автономного смесительного узла, что гарантирует циркуляцию теплоносителя с температурой от 45 до 550С в теплом полу.

Назначение клапана для теплого пола и его виды

Конструкция системы дополнительного отопления может предусматривать установку двухходового или трехходового клапана на теплый пол в смесительном узле. Оба типа устройств обеспечивают непрерывную терморегуляцию жидкого теплоносителя. Водяной пол можно подключить как к централизованному, так и к автономному отоплению. В обоих типах систем температура теплоносителя составляет 650С-850С. При попадании такой горячей воды в контуры теплого пола невозможно создать на поверхности напольного покрытия атмосферу, комфортную для хождения босиком и нахождения в помещении.

Стяжка пола отлично аккумулирует тепло, поэтому температура на поверхности пола будет выше 450С. Что небезопасно для самого напольного покрытия. Допустимая температура поверхности должна быть в пределах от 180С до 330С. Для обеспечения таких условий необходимо охлаждать нагретую жидкость перед ее введением в контуры системы. Эту процедуру осуществляет смесительный клапан для теплого пола, который можно купить в специализированных магазинах.

Если в системах дополнительного отопления без них не обойтись, то какую выбрать — двух- или трехходовую? Решить очень просто:

Приточный, или двухходовой клапан для теплого пола – более простое, а значит, более устойчивое к нагрузкам устройство. Его установка не будет перегружать систему. Устройство заботится об исключении внезапных и нестабильных скачков потока. Применяется в системах обогрева воздушных масс снизу малогабаритных помещений (обслуживание площадью не более 190 м2). В этом случае высокотемпературная система отопления должна обеспечивать нагрев жидкого теплоносителя исключительно для контуров системы теплого водоснабжения. По сути, двухходовой термостатический клапан для теплого пола выполняет повышение температуры теплоносителя за счет добавления горячей жидкости, поступающей из котла, к остывшей, поступающей из обратки.
Конструктивно более сложный трехходовой кран для теплого пола представляет собой устройство, выполняющее функцию смешения горячих и охлажденных потоков, а затем и дозирования. Применяется в системах отопления объектов площадью более 200 м2 и при подключении водяного теплого пола к централизованной или автономной отопительной сети. Принцип его работы описан выше.

Так как трехходовой смесительный клапан для теплого пола (его называют термостатическим, термосмесительным клапаном) является более универсальным устройством, его применяют в 8 из 10 случаев. Однако при неправильной установке устройства в систему могут возникнуть аварийные ситуации.

Разновидности регуляторов для устройства водяного пола

Принципиальное отличие различных регуляторов заключается в способе установки необходимой температуры:

Механические модификации. Эти устройства редко ломаются и доступны по цене. Этот тип регулятора водяного теплого пола имеет простую шкалу, что делает процесс регулировки легким и понятным. Необходимая температура устанавливается с помощью вращающегося диска. Иногда на передней панели терморегуляторов для водяного пола с подогревом имеется рычажок, предназначенный для его включения/выключения. Никаких других функций у таких устройств нет. Средняя цена на них составляет 15 евро.
Электронные устройства. Их функциональность аналогична механической версии, но реализована она по-другому. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или заданные параметры. Также на устройствах можно увидеть несколько кнопок. На них могут быть стрелки со знаками «вверх» и «вниз», которые служат для постепенного изменения температурного режима. Ориентировочная стоимость — 20 евро.
Модели с программированием. Регулировка температуры теплого пола с помощью такого устройства позволяет как поддерживать стабильный обогрев, так и изменять его автоматически в зависимости от времени. В продаже есть модели, имеющие возможность программирования температурного режима в течение дня и по дням недели. Эта функция позволяет экономить энергоресурсы, а значит деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда всех членов семьи нет дома, и поднять перед их возвращением. Некоторые модификации, кроме стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже есть модели, настраивающие работу с помощью компьютера или планшета. Самая простая модификация, предусматривающая возможность установки температуры пола по времени, будет стоить не менее 40 евро, а навороченное устройство может стоить не одну тысячу.
Мультизональные модификации. Эти термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
Сенсорные модели. Перечень функций, выполняемых этими устройствами, такой же, как и у электронных моделей. Но они оснащены сенсорными кнопками, а не тактильными. Стоимость выше.
Радиотермостаты и контроллеры. Такие системы, поставляемые европейскими производителями, являются новинкой для отечественного рынка. Например, системы Uponor состоят из радиоуправляемых сервомеханизмов, радиотермостата, который следит за показаниями датчиков, и радиоконтроллера, который получает данные от термостата и передает их на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой через мобильную связь и следить за ее состоянием.

Дополнительные компоненты смесительного узла

Не только трехходовой термостатический смесительный клапан для теплого пола обеспечивает эффективную работу системы в каждой отдельной комнате. В состав узла входят:

Термоголовка. Обеспечивает непрерывность и автоматическую работу системы дополнительного обогрева воздушных масс. Если купленный двух- или трехходовой клапан уже оснащен термостатическим элементом, то устанавливать его дополнительно не нужно.
Сервопривод. Они производят электрические и механические устройства, а также оборудование с дистанционным способом управления. Устройство предназначено для физического воздействия на термосмесительный клапан для теплого пола, подавая команду на открытие и закрытие заслонки. Благодаря ему можно подавать теплоноситель с разными температурными характеристиками в разные помещения дома.

Характеристики оборудования

Теплоноситель от котла проходит по трубопроводу к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, он возвращается обратно в коллектор, который имеет отдельный обратный выход для охлажденного теплоносителя. Циркуляционный насос закачивает воду обратно в котел.

При ручном управлении температурным режимом на контуре с холодной водой и высокотемпературным теплоносителем устанавливаются клапаны. Если помещение прогрелось достаточно хорошо, то кран горячей воды закрывается. Если в помещении холодно, то вентиль открывается.

Для автоматического регулирования режима отопления установлен трехходовой смеситель с термостатом и выносным датчиком температуры. Эта система образует термостатический клапан. Он установлен на входе в коллектор. Оборудование изготовлено из латуни или бронзы.

Трехходовой вентиль имеет 3 выхода для горячей и холодной воды и для теплоносителя, который подается в этажную линию. На корпусе маркеры указывают направление потоков разной температуры.
Смесительная камера предназначена для смешивания жидкостей различной температуры.
Термостат с регулятором температуры расположен на корпусе.
Датчик температуры расположен на термостате.
Клапаны закрывают выходы холодного и горячего потока. Они могут быть дисковидными или игольчатыми. Их работа зависит от термостата.
Термостат представляет собой систему, состоящую из жидкостной капсулы и подпружиненного штока. К нему крепятся клапаны.
Датчик температуры имеет цифровую панель, на которой указаны режимы нагрева.

Рекомендуем: Как включить теплый пол?

Термостат может быть расположен в термоголовке или в приводе. Устройства имеют разную схему, но одинаковый принцип действия. Термоголовка — это термостат, работающий с помощью жидкости: он чувствителен к изменениям температуры.

Сервоприводы питаются от электрической сети. Жидкость находится в контейнере. Он содержит нагревательную пластину. Сервопривод установлен на коллекторе.

Смеситель трехходовой предназначен для систем отопления больших площадей. В отдельных комнатах или в загородных домах к коллектору подключают двухходовой вентиль. Он устанавливается на контур с высокотемпературным теплоносителем. Вода течет через него только в одном направлении.

Как выбрать клапан для теплого пола?

Популярность водяных полов, которые все чаще используются для обогрева частных домов и загородных коттеджей, дала толчок к появлению на рынке огромного выбора моделей. Но тогда возникает вопрос, какой трехходовой кран установить на теплый пол, какому производителю отдать предпочтение. Ведь обилие товаров усложняет покупку. При подборе устройства специалисты рекомендуют заранее определиться, какой тип устройства необходим – двух- или трехходовой. Затем выберите производителя:

Ханивелл. Термостатический смесительный клапан для теплых полов американской компании Honeywell отличается высокой технологичностью и отличным дизайном. Основными преимуществами ее продукции являются практичность и упрощенный монтаж. Конструкция разработана таким образом, чтобы максимально облегчить монтаж оборудования. Ошибки исключены. Компания гордится своими инновационными разработками, которые внедряет в производство устройств. Это делает их более эффективными и надежными, но и более дорогостоящими.

У перечисленных производителей потребители покупают уже проверенные временем трехходовые краны для теплого пола. Но не стоит полагаться только на качество оборудования, ведь даже самое стабильное и надежное устройство не сможет защитить систему при неправильной установке. В этом случае выбор также должен основываться на пропускной способности агрегата. Этот параметр следует уточнять в технической документации на оборудование. При проектировании системы дополнительного обогрева воздушных масс снизу помещения необходимо рассчитывать ее мощность, пропускную способность, теплопотери и т. д.

Классификация термостатических клапанов

Типов и типов термоклапанов довольно много, но все они имеют общее строение:

корпус — муфта или тройник,
клапан — регулирующий или запорный механизм,
клапан с термостатом — механизм управления.

Термостатическая арматура классифицируется по нескольким параметрам:

конструкция корпуса,
расположение регулирующего клапана,
назначение,
способ регулирования расхода,
способ управления.

По конструкции корпуса различают следующие типы термостатических клапанов:

прямой,
угловой,
трехходовой.

Корпус прямого и углового термоклапана — соответственно прямая и угловая муфта, корпус трехходового клапана — тройник.

Расположение регулирующего клапана может быть:

осевой — клапан расположен напротив одного из патрубков на его продолжении, клапан называется осевым;
боковой — клапан расположен перпендикулярно корпусу, сбоку, клапан с боковым клапаном дополнительного названия не имеет и называется только по форме корпуса.

Рекомендуем ознакомиться: Как выбрать и установить кран шаровой муфты

Термоклапаны различают по назначению:

радиатор — для подключения теплообменников,
смесительная или смешивающая — для регулирования напора и температуры воды в кранах и системах теплого пола,
коммутационная — для изменения направления потока рабочей среды в контурах отопления и водоснабжения,
делительная — для распределения рабочей среды на два потока.

Способы регулирования расхода определяют следующую классификацию балансировочных клапанов:

регулируемые или открытые регулирующие клапаны — давление и температура могут быть отрегулированы в любое время, клапан управляется без специальных ключей;
клапаны закрытые или предустановленные — параметры рабочей среды задаются при монтаже системы; для их перенастройки требуется специалист и набор специальных инструментов.

В зависимости от способа управления различают термоклапаны:

ручные — регулировка производится вращением клапана,
автоматические — снабжены термоголовкой, реагирующей на изменение температуры и давления теплоносителя,
дистанционное управление – оснащено выносным термоэлементом, реагирующим на изменение температуры в помещении, с возможностью регулировки оптимального диапазона.

Установка термосмесителя для теплого пола

Правильная установка трехходового клапана на теплый пол заключается не только в подключении оборудования к трубопроводу, но и в тщательной его проверке. Ошибки могут привести к большим неприятностям. Монтаж устройства осуществляется при подключении коллектора и перед заливкой бетонного теплого пола. На этом этапе производится полная сборка системы и ее проверка при температуре носителя не выше 22-250С. Период проверки качества сборки должен составлять не менее 24 часов. Убедившись в исправности системы и отсутствии утечек, можно завершить установку.

Для соединения трехходового клапана для отопления с термостатом для теплого пола используйте обычные гаечные ключи. С их помощью внутренняя/внешняя резьба прибора навинчивается на штуцер или накидную гайку трубы. Герметичность соединения обеспечит сантехнический лен, ФУМ-лента или другие материалы. В комплекте с краном поставляются специальные силиконовые прокладки. При работе нужно следить, чтобы они были уложены в гнездо, иначе герметичного соединения не добиться.

При монтаже избегать:

чрезмерных ударов по резьбовому соединению;
перекосы труб, особенно в местах соединений;
ослабленное или ослабленное завинчивание.

Монтаж крана является ответственным моментом, так как его работа и полученные при монтаже резьбовые соединения будут подвергаться воздействию влаги и высоких (перепадов) температур. Поэтому все работы нужно проводить аккуратно и аккуратно. Процесс сборки смесительного узла завершается регулировкой трехходового клапана для теплого пола с помощью головки. Если вы не уверены в собственных силах, установку и приобретение необходимого оборудования для сборки системы лучше доверить профессионалам. Помните: теплый водяной пол может стать причиной не только порчи напольного покрытия, но и невозможности создать в комнатах оптимальные комфортные условия проживания. По всем вопросам теплых полов обращайтесь к нашим специалистам.

Назначение прибора

Бывает, что в помещениях, кроме радиаторов, есть и другие источники тепла — бытовые приборы, газовые или электрические плиты и так далее. В солнечные дни температура повышается и в доме становится теплее, чем обычно.

Важно! Задача термостатического клапана, установленного на радиаторе, — автоматическое регулирование температуры, при котором учитываются колебания температуры в помещении на высоте до 2 метров.

Клапан термостатический для радиаторов обеспечивает надежность отопительного оборудования. Включив его в систему отопления, достигается комфортная и оптимальная температура в помещении и при этом экономятся средства, затраченные на энергопотребление. Клапан стабилизирует работу системы отопления, если в ней падает или пропадает давление.

схема подключения трехходового смесительного клапана, фото, видео

Если еще совсем недавно для многих из нас системы «теплого пола» были диковинкой, то сейчас мало кого можно ими удивить. Применяются совместно с центральным отоплением в виде дополнительного обогрева или без него, применяются на все помещение или только в отдельные помещения, например, в ванную комнату.

Эти системы считаются низкотемпературными, в то время как обычное радиаторное отопление считается высокотемпературным.

Коллектор теплых полов

Для чего нужен смесительный узел?

Если для обычного отопления с батареями требуется температура 80-90 градусов, то для теплого пола она должна быть ниже, 30-40 градусов, чтобы по полу было комфортно ходить без риска ожога. Именно с помощью смесительного узла для теплого пола можно получить благоприятные условия для полноценной работы невидимых нагревательных элементов.

Смесительная группа для теплого пола является ключевым компонентом водяного отопления.

Системы данного типа позволяют подключить коллекторный блок, обеспечивающий необходимое сочетание воды разной температуры для получения благоприятных условий в помещении. Но не исключено использование такого устройства в качестве самостоятельного устройства управления.

Трубопровод оборудован малогабаритным насосом, которым осуществляется принудительная циркуляция источника тепла по контуру. Эти устройства имеют подающие клапаны с двумя или тремя ходами. Они необходимы для получения постоянной добавки холодной жидкости из циркуляции в теплоноситель.

Устройство водяного теплого пола в бетонную стяжку

Процесс устройства водяного теплого пола со стяжкой:

Очистка и выравнивание поверхности После очистки проверьте поверхность основания на перепады по высоте.

Если разница не превышает 1 см, можно приступать к укладке пола. Если разница составляет 2 см и более, нужно выровнять поверхность. Лучше всего для этого подходит наливной пол.

Как сделать наливной черновой пол, мы писали в предыдущих статьях.

Гидроизоляция. Укладывается гидроизоляционная пленка для того, чтобы защитить теплоноситель от возможного попадания влаги снизу.
Кромочная изоляция. По периметру стен укладывается демпферная лента и крепится на всю высоту будущего пола.
Теплоизоляция. Утеплитель толщиной 1-5 см (в зависимости от того, насколько теплый пол вы делаете, и какие климатические условия) должен быть плитным. Также можно купить утеплитель с отражающей поверхностью.
Усиление. Желательно купить армирующую сетку с ячейками 15-20 см: поверх них легко уложить трубу водяного теплого пола.

Многие делают армирование до укладки труб водяного пола, но желательно сделать это после, так как в этом случае армирование будет равномерно распределять нагрузку на трубы.

Укладка водяного теплого пола. Сначала подсоединяем трубу к выходу подающего коллектора.

Если вы делаете теплый пол как единственный источник отопления, то трубу укладывайте с минимальными отступами прямо по сетке (шаг между трубами 15-20 см). Если теплый пол является вспомогательной системой отопления, то шаг укладки может быть до 30 см, но не более. Крепление трубы к сетке производится очень легко специальными клипсами (шаг креплений около 1 метра), но жестко крепить не нужно: труба может немного расшириться от нагрева.

Также можно крепить трубы с помощью фиксирующих планок (треков) или шнуров. Если установка идет до арматуры, то для крепления к основанию предусмотрены специальные клипсы. Если вы укладываете пол в виде улитки, не забудьте перевернуть.

Оптимальная длина трубы для одного контура 70-80 м. Если этой длины недостаточно для одной комнаты, разделите площадь на 2 контура. Для помещения площадью 10 м2 при шаге между трубами 15 см длина трубы составит 67 м (как раз оптимальный вариант).

Проложив всю длину трубы, подключаем ее к выходу приемного коллектора.

Функциональная проверка. После того, как установлена система водяного теплого пола, ее необходимо включить на несколько часов, чтобы обеспечить качество монтажа. Давление должно уменьшаться примерно на 0,03 МПа в час, при этом температура воды должна оставаться прежней.

Заливка стяжки. Толщина стяжки водяного теплого пола должна быть на 2-3 см выше труб или арматуры. Мы писали в одной из предыдущих статей, как сделать мокрую стяжку.

Когда стяжка высохнет (1 месяц), приступайте к монтажу звукоизоляции и покрытия. Не включайте теплый пол до полного схватывания стяжки: принудительно сушить стяжку нельзя – она треснет.

Преимущества смесителей

Внутреннее оборудование, которое имеет смесительный узел для теплых полов, имеет перечень преимуществ, которые делают этот агрегат производительным и востребованным. К его основным преимуществам относятся:

Эконом. В отличие от электрических скрытых обогревателей, водонагреватели со смесителем для теплого пола позволяют экономить до 60% электроэнергии.
Безопасность. Люди часто забывают, насколько высока температура нагревательного элемента, что приводит к сильным ожогам. Использование специального термосмесителя позволяет предотвратить подобные ситуации и обезопасить себя от опасности.
Долгий срок службы. Установка такого нагревательного блока очень выгодна по сравнению с другими устройствами с аналогичными функциями. А если его уложить по всем правилам, то он прослужит более 50 лет. Охлаждающая жидкость подвержена износу, но производитель отмечает, что срок ее службы составляет не менее 50 лет.
Чистота. Уход за невидимым блоком не сложен и не требует особых усилий. Кроме того, благодаря тому, что покрытие постоянно нагревается, оно очень быстро сохнет, что исключает риск появления грибка и плесени.
Контроль температуры окружающей среды — система оснащена статическим термоклапаном, соединенным с регулятором. Это означает, что вы можете регулировать уровень нагрева с учетом изменения температурных показателей на улице.
Наличие механического управления, при котором узел теплого пола регулируется самостоятельно.
Применение режима ограничения. Это позволяет установить подходящую комнатную температуру. Например, вы устанавливаете с помощью термостата определенную температуру, при достижении которой система будет поддерживать ее на этом уровне, не допуская перегрева или охлаждения теплоносителя.

Монтаж водяного теплого пола на пенополистирольных матах

Отличается от предыдущего отсутствием стяжки и утеплителя (которым является сам пенополистирольный мат). По всей площади мата на равном расстоянии друг от друга имеются бугорки, между которыми уложена труба. После укладки труб маты заливают стяжкой, затем укладывают звукоизоляционный материал и напольное покрытие.

Также укладку можно производить на пенополистирольные плиты.

Но перед этим необходимо создать схему укладки, так как по ней вы будете укладывать плиты. Плиты имеют пазы, в которые уложены алюминиевые пластины (для отопления), в которые уже уложены и закреплены трубы. После укладки и проверки работоспособности водяного теплого пола на него укладывают звукоизоляцию и покрытие.

Типы коллекторов и их особенности

Работа типа №1 основана на трехходовом клапане для теплого пола, задачей которого является объединение нового источника тепла от котла отопления с отработанным охлаждаемым .

Дроссели оснащены сервоприводом, с помощью которого осуществляется управление термостатом и погодными датчиками. Этот тип является наиболее оптимальным, но в то же время он имеет некоторые недостатки.

В первую очередь хотелось бы выделить ситуацию, когда клапан при оповещении термостата может полностью открыться и пустить в трубопровод большое количество горячей жидкости, температура которой колеблется в пределах 90 градусов.

Резкий скачок источника тепла может вызвать разрыв теплоносителя, так как давление в нем становится слишком высоким. Еще одним недостатком этого метода регулирования является высокая пропускная способность. Это сложная задача, потому что любое изменение температуры может повлиять на подогрев пола.

Даже при наличии недостатков, скрытый обогрев с устройством такого типа считается незаменимым помощником в обогреве помещений с большой площадью.

Вид №2 оснащен двухходовым регулирующим клапаном. В отличие от предыдущего варианта, совмещение источника тепла производится не по сигналу термостата, а в постоянном режиме, что предотвращает риск повышения установленного температурного режима пола.

Кроме того, термостатический 2-ходовой клапан имеет небольшую пропускную способность, что позволяет равномерно и стабильно регулировать температурный режим. Но при этом специалисты не советуют устанавливать невидимые отопительные приборы, оснащенные такой системой, в помещениях площадью более 200 м2.

Как работает автоматика?

Термостатический трехходовой клапан для теплого пола подключается перед коллектором. На датчике задается определенный температурный режим нагрева. Устройство начинает работать при изменении параметров.

Устройство состоит из полупроводника, имеющего температуру теплоносителя, поступающего в магистраль. Энергия передается жидкости термостата.
При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
Закрывает выход горячей трубы и открывает выход обратного контура.
Охлажденный теплоноситель поступает в камеру трехходового смесителя, где соединяется с горячей водой из котла. Процесс смешения может происходить по Т-образной схеме: поток горячего и холодного теплоносителя поступает в термостатический смесительный клапан симметрично с обеих сторон. Жидкость выходит в основную магистраль под углом 900. В Г-образной схеме горячая вода поступает в смесительную камеру сбоку.
Температура теплоносителя снижается. Он входит в линию пола охлажденным. Режим нагрева стремится достичь установленной скорости.
При понижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямлен, перекрыт выход холодной воды, которая идет через обратку. Горячий теплоноситель снова поступает в магистраль.

При использовании сервоприводов к смесительному клапану для теплого пола подключается устройство, работающее от сети. Датчик нагревается, замыкает электрическую цепь. Пластина нагревается, что в свою очередь передает тепло теплоносителю. Он расширяется, давит на шток, что заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления меняет режим работы в течение 3 минут. Если в качестве автомата использовать термоголовку, то на нагрев жидкости в термостате потребуется до 15 минут.

Принцип работы двухходового клапана для теплого пола несколько иной. При повышении температуры в магистрали термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полностью перекрывает выход для горячей воды. Охлажденный теплоноситель из обратки возвращается в контур пола.

Коллектор распределительный

Коллектор – одна из важных частей системы отопления, отвечающая за регулировку режима работы ТЭНа. Основная задача этого устройства – распределить источник тепла по трубопроводу.

А чтобы получить полноценную и продуктивную работу коллектора, нужно оснастить его термоклапанами и расходомером. Если вы прибегнете к помощи специалистов, которые самостоятельно установят смесительный узел для теплого пола valtec, они подберут все необходимые комплектующие для установки коллекторного блока.

Этапы установки

Все мероприятия по подключению такого устройства должны выполняться специалистами. Кроме того, многие компании, торгующие смесительными узлами и системами теплого пола, а также смесью для стяжки теплого пола в Москве, предлагают свои услуги по монтажу, давая долгосрочную гарантию.

Но если вы решили самостоятельно подключить смесительный теплый пол или просто интересуетесь, как его правильно подключить, то наша информация будет вам полезна.

Итак, все работы разбиты на 5 этапов:

Определено место для коллектора и подведены трубы подачи и обратки.
Подключаются вентили и коллектор теплого пола, после чего проводится подготовка к монтажу контура.
Установлены все соединительные датчики температуры и давления.
Затем своими руками настраивается смесительный узел для теплого пола и производится несколько тестовых пусков для проверки правильности работы устройства и всей системы.
Система проверена на герметичность. При отсутствии протечек и правильной работе установка считается завершенной.

выводы

Смесительный клапан является основным элементом системы управления теплым полом, который непосредственно влияет на потоки горячего и охлажденного теплоносителя и поддерживает рабочую температуру системы. Действие двух- или трехходового крана является наиболее ответственной функцией смесительного узла, от него зависит качество и точность регулирования режима работы теплого пола.

Важность и значимость устройства требует повышенного внимания к его работоспособности, иначе возможны сбои в работе всего теплого пола, чреватые прекращением отопления дома.

На сегодняшний день среди систем, применяемых для обогрева жилых помещений, значительное место отводится теплым полам. По сложности конструкции и способу монтажа теплый пол сложно назвать простым и доступным вариантом обогрева. Эффективность — другое дело. Использование теплых полов для отопления обеспечивает максимально комфортный температурный баланс в жилых помещениях. Сравнивая характеристики водяных полов с традиционным радиаторным отоплением, первые значительно выигрывают как с точки зрения эффективности, так и эстетики. Единственным препятствием, не позволяющим шире использовать трубы отопительного водопровода для теплого пола, является значительная разница в температуре теплоносителя.

Автономная котельная или система центрального отопления обеспечивает подачу воды для отопления с температурой 75-95 0 С.
