Вальмовая крыша относится к четырехскатным кровлям с двумя скатами в форме трапеций и двумя треугольными. Благодаря сложной форме она отлично справляется с прямым предназначением и придает строению оригинальный внешний вид.

Особенности, преимущества и недостатки вальмовой крыши

Вальмовая кровля отличается от аналогов отсутствием вертикальных фронтонов. Место вертикальных стенок занято расположенными в концах треугольника скатами.

Благодаря этой особенности крыша теряет в реальном и визуальном объеме. В то же время, конструкция успешно противостоит негативным факторам окружающей среды, защищает здание от ветра и осадков независимо от их направления.

Виды вальмовых крыш

В зависимости от формы основания, четырехскатная крыша может быть прямоугольной и квадратной. Кроме того, она различается видами и конструкциями.

Полувальмовая крыша

В этом виде кровли часть треугольных скатов объединена с фронтонами. Чердачное помещение освещается с помощью вертикальных мансардных окон. Исходя из конструктивных особенностей, полувальмовая крыша может быть голландская и датская.

Шатровая

Здесь отсутствует конек опорной балки. В результате диагональные ребра, к которым крепятся стропила, сводятся в одну точку.

Шатровая кровля преобладает на зданиях с квадратной коробкой. Скатная крыша беседки придает конструкции уют. При создании кровли этого типа усложняется создание конькового сочленения.

Классическая

Классические 4-х скатные крыши имеют широкую сферу применения. Помимо жилых зданий такой кровлей можно идеально защитить гараж и другие хозяйственные постройки, где проникновение влаги крайне нежелательно.

Здесь диагональные ребра упираются в опорную коньковую балку, а свесы имеют одинаковую высоту. Для фронтонов классической вальмовой крыши характерна форма треугольника, а скаты соответствуют трапеции.

Всем видам 4-х скатной крыши присущи следующие достоинства:

• Благодаря соединенным у опорной балки конька угловым ребрам, жесткая конструкция надежно противостоит деформации.
• Четыре ската обеспечивают быстрое освобождение от осадков и препятствуют образованию снеговой шапки.
• Наклонные поверхности позволяют противостоять мощным ветрам независимо от направления.
• Свесы, которыми оканчиваются скаты кровли, оберегают стены здания от атмосферных осадков по всему периметру.
• Карнизные свесы меньше подвержены разрушению.

Крыша конверт придает дому неповторимый шарм, визуально уменьшает его и делает более уютным.

Из недостатков вальмовой кровли следует отметить:

• высокую стоимость. По сравнению с двускатными крышами более сложна в монтаже, что увеличивает стоимость примерно на треть;
• повышенный расход кровельных материалов. Что обосновано скошенными краями и соответствующим увеличением обрезков;
• уменьшение полезного пространства. Наклонные поверхности препятствую организации полноценного чердака или мансарды.
• проблемы с окнами. Устанавливаемые на вальмовую крышу мансардные окна нуждаются в тщательной герметизации соединения рам с кровлей. Во избежание залива мансарды, в дождливую погоду окна должны находиться в закрытом состоянии.

Как правильно рассчитать углы наклона вальмовой крыши

При расчете углов наклона кровли вальмового типа учитывается ряд внешних и внутренних факторов, оказывающих нагрузку на конструкцию:

• ветер. С увеличением ветровой нагрузки пологость ската возрастает, а для диагональных стропил подбирается материал с большим сечением;
• осадки. Если в регионе наблюдается большое количество осадков, более крутые скаты обеспечивают скорейшее освобождение от снега и препятствует скоплению влаги;
• кровельный материал. Для каждого вида требуется индивидуальная обрешетка, которая оказывает на стропильную систему определенное давление;
• утепление. Шаг стропил напрямую связан с шириной теплоизоляционного слоя, а также с сортом и сечением древесины (Таб. №1).

Таблица №1

Для расчета угла наклона в зависимости от вида кровельного материала используется таблица №2.

Таблица №2

После определения с углом ската высчитывается заложение стропил.

Рассчитываем площадь крыши

Для того, чтобы рассчитать вальмовую крышу, необходимо вычислить ее площадь. От площади зависит расход кровельных материалов. В процессе расчета кровля разбивается на простые геометрические фигуры. Итоговый результат получается при суммировании площади каждой из них (Таб. №3).

Таблица №3

Какое дерево лучше использовать для установки крыши

При возведении кровли львиная доля затрат приходится на древесину, от выбора которой зависит надежность и долговечность конструкции. Для несущего каркаса чаще других используются древесина хвойных пород (сосна, ель, лиственница). Наряду с легкостью и прочностью она легко поддается обработке и не отличается высокой ценой.

Используемая древесина подразделяется на пять сортов (0–4). В отборном хвойном лесе сучки, пятна, трещины и признаки плесени практически отсутствуют. Каждый из этих пороков отрицательно сказывается на прочности и ресурсе. Для несущей конструкции применяется древесина 1-го сорта. Для стоек и стропильных ног может использоваться второй сорт. При изготовлении элементов, не несущих важные функции допустима древесина 3-го сорта.

Помимо цельного дерева, при возведении деревянных конструкций может использоваться клееный брус. При относительно высокой цене он отличается прочностью и стойкостью к деформации. По прочностным показателям клееный брус 3-го сорта соответствует цельной древесине 1-го сорта.

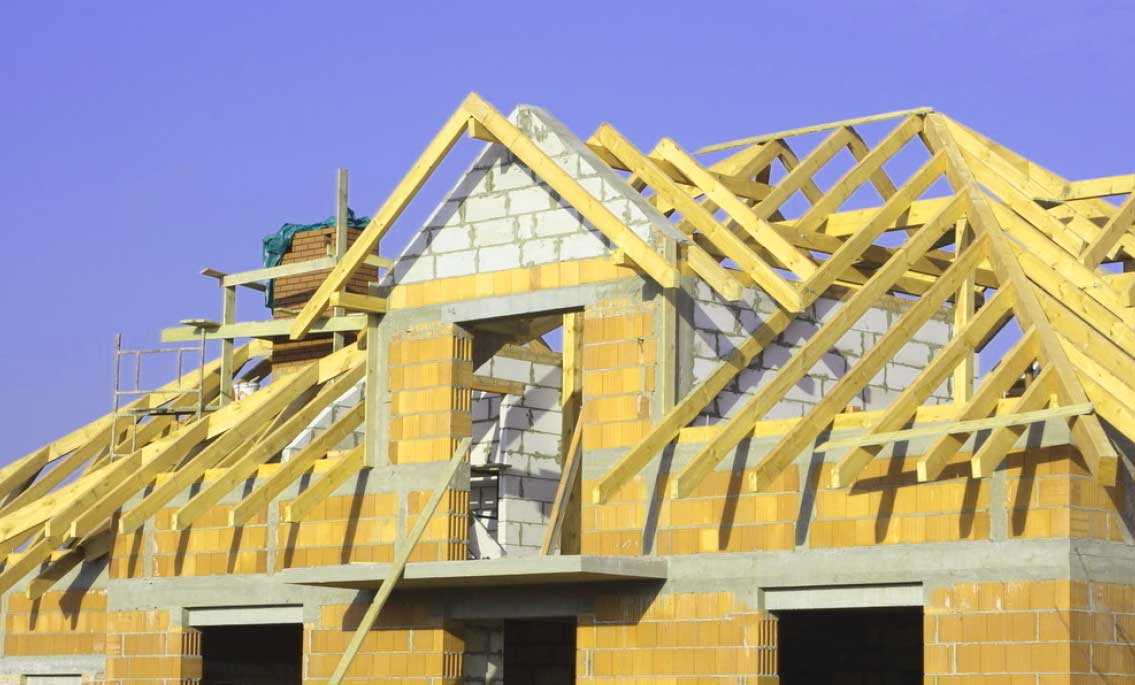

Порядок монтажа вальмовой крыши

Монтаж вальмовой крыши начинается с подготовки стропил. Трудоемкость процесса обоснована:

• приданием стропильным ногам заданного угла наклона;
• нарожниками различной длины;
• диагональными (накосными) стропилами, подвергающимися значительной нагрузке и к которым выдвигаются повышенные требования.

Укладка и крепление мауэрлата

В качестве мауэрлата четырехскатной кровли используется брус из древесины 1-го сорта с сечением не менее 100Х100 мм. Этот элемент монтируется по периметру стен. Отдельные части мауэрлата соединяются внахлест, а для крепления к стенам используется множество точек (предварительно установленных шпилек). Конструкция усиливается при помощи металлических скоб.

Для обеспечения гидроизоляции опорного бруса между ним и стеной укладывается рубероид.

Монтаж прогона

Прогон представляет балку, монтируемую параллельно мауэрлату. Он обеспечивает опору стропильным ногам. Как правило, монтаж прогонов характерен для сложных вальмовых кровель со значительной площадью.

Шатровые вальмовые крыши не нуждаются в прогонах, а место примыкания диагональных стропил представлено сложным узлом.

Стойки и подкосы

С помощью стоек обеспечивается опора конькового бруса.

Монтаж конька

На конек оказывается давление всей кровли. При монтаже этого элемента необходимо выдерживать точные размеры, которые проверяются по высоте и с помощью уровня.

Диагональные стропила

Диагональные стропила могут устанавливаться до и после центральных. Нижние части стропильных ног упираются в мауэрлат. Для крепления может использоваться вырезка или опорный брус.

Рядовые или центральные стропила

Установка рядовых стропил сходна с монтажом центральных, которые своим расположением образуют край трапеции. Для опоры и крепления их нижней части используется мауэрлат. Верхние концы сходятся на коньковой балке. При монтаже рядовых стропил особое внимание уделяется одинаковому расстоянию между ними.

Нарожники

Монтаж нарожников завершает формирование стропильной системы вальмовой крыши. Для их изготовления применяются исключительно цельные пиломатериалы. Для их соединения с длинным стропилом используются врубки или опорная балка. Конструкция усиливается с помощью металлических элементов (уголков).

Выбор изоляционных пленок и утеплителя

Практически любая крыша, включая вальмовую нуждается в качественной гидро- и пароизоляции. Кроме этого, в изоляционный пирог кровли также включается утеплитель.

Пароизоляция

Пароизоляция кровли предназначена для защиты утеплителя от вредоносного влияния испаряемой воды. Благодаря ей исключается образование конденсата и переувлажнение теплоизоляционного слоя.

В качестве современных материалов для пароизоляции применяются полипропиленовая пленка, пленка с алюминиевой фольгой мембраны с различной паропроницаемостью.

К числу наиболее популярных производителей подобных материалов относятся компании Tyvek, Juta, Folder, Delta и др. помимо защиты от пара продукция этих фирм препятствует проникновению влаги и предупреждает тепловые потери.

Гидроизоляция

Гидроизоляция защищает строение от негативного влияния осадков. Качественные материалы не допускают проникновения влаги, даже при значительных перепадах температуры. Гидроизоляция не допускает сырости стен и образования плесени. Сегодня ранее широко используемые пергамин и рубероид вытесняются полимерными материалами.

Наибольшее распространение получили гидроизоляционные материалы Tyvek, Изоспан, Delta, Fakro и др.

Утеплитель

Среди современных теплоизоляционных материалов для крыш наибольшее распространение получил пенопласт или его жидкий эквивалент – пеноизол, а также минеральная вата.

Первый выигрывает в ценовом плане и доступности. В то время как экологически чистая минвата гарантированно сохраняет тепло, обеспечивает циркуляцию воздуха и позволяет утеплять наиболее труднодоступные места.

На какие сооружения рекомендуется вальмовая крыша

Вальмовые крыши актуальны как для одноэтажных строений, так и для высотных зданий.

Многоскатная кровля эффективно оберегает от непогоды хозяйственные и бытовые постройки (гаражи, сараи, беседки и пр.), придает индивидуальность частным домам, вносит неповторимость в архитектуру городов и частных секторов.

Благодаря конструктивным особенностям, а также возможности оборудования естественного освещения подкровельного пространства, вальмовая крыша стала синонимом мансардной.

Как сделать мансардный этаж под вальмовой крышей

Оснащая дом многоскатной крышей, и планируя создать мансардный этаж, необходимо учесть следующие нюансы:

• Наклонные поверхности кровли урезают полезную площадь.
• Достаточная освещенность зависит от оптимального расположения окон.
• Рамы мансардных окон должны обладать повышенной герметичностью.
• При вертикальном расположении мансардных окон крышу нужно оборудовать соответствующими фронтонами.
• Оборудование жилого помещения нуждается в повышенной теплоизоляции.

Выбор кровельного материала

Каждому кровельному материалу присущи свои особенности, которые могут негативно отразиться как на комфорте жильцов, так и на строении. Поэтому к его выбору необходимо подходить с особой тщательностью.

Металлочерепица

Представлена оцинкованными стальными листами, имеющими профиль традиционной черепицы. Для повышения стойкости к негативным факторам окружающей среды и продления срока службы защищена полимерным покрытием.

Металлочерепица отличается легкостью (1 м²/3–5 кг) и простотой монтажа. Выпускается в широкой цветовой гамме.

Недостатки: шумовые эффекты при дожде.

Мягкая кровля

Мягкая кровля в основании покрытия заложен стеклохолст, покрытый слоем битума. Благодаря гибкости легко укладывается на неровные поверхности. Исключает проникновение влаги, обеспечивает хорошую шумоизоляцию.

Недостатки: при монтаже нуждается в дополнительной подкладке.

Композитная черепица

Материал с многослойной структурой, объединяющий достоинства керамо- и металлочерепицы. Не создает затруднений при монтаже. Обеспечивает хорошую тепло- и звукоизоляцию. Композитная черепица стойка к влаге и огню.

Недостатки: высокая стоимость монтажа.

Профнастил

Профилированные листы из оцинкованной стали. Для улучшения противодействия негативному влиянию окружающей среды может иметь полимерное покрытие. Отличается высокой прочностью на изгиб. Обеспечивает оперативный монтаж. Не создает проблем при ремонте.

Недостатки: низкая шумоизоляция.

Ондулин

Точная копия шифера, имеющая органическую основу (целлюлоза). Отличается простым и быстрым монтажом. Исключает проникновение влаги. Создает отличную шумоизоляцию.

Недостатки: не стоек к огню.

Фальцевая кровля

Стальные листы с гладкой поверхностью, торцы которых сделаны в форме зацепов. Обеспечивает освобождение от осадков при минимальных углах скатов.

Фальцевая кровля придает строениям оригинальность. Может монтироваться при отрицательных температурах.

Недостатки: нуждается в утеплителе.

варианты и кровельные материалы для вальмовой крыши

Вальмовые крыши и их конструкция. Особенности возведения, выбора материалов и расчета конструкции. Правильный подбор кровельного материала в этой статье.

Вальмовая кровля: сложная, но красивая

Вальмовая кровля приобретает все больше популярности. При всей сложности конструкции она имеет немало преимуществ, привлекающих владельцев частных домов. Рассмотрев все особенности возведения, можно построить ее даже своими руками.

Особенности, преимущества и недостатки

Вальмовая крыша отличается от двухскатной отсутствием фронтонов и наличием четырех скатов. Это тип сложной крыши, у которой два торцевых ската имеют треугольную форму и называются вальмами. Из-за них конструкция получила свое название.

Ряд преимуществ 4-х скатной крыши с вальмами включает в себя:

• жесткость конструкции, не подверженной деформациям;
• отсутствие опасности скопления снега и других осадков;
• малую ветровую нагрузку даже в местностях с частыми бурями;
• дополнительную защиту строения от осадков, благодаря карнизным свесам по его четырем сторонам;
• повышение привлекательности внешнего вида здания;
• снижение склонности к разрушению карнизных свесов.

Но, не лишена 4-х скатная сложная вальмовая крыша недостатков, из которых выделяют:

• повышенную стоимость возведения конструкции;
• высокую сложность, требующую участия в строительстве специалистов;
• низкую высоту четырехскатной крыши, из-за которой в доме сложно организовать жилые мансардные помещения;
• отсутствие естественных источников света, из-за чего у четырехскатной кровли необходимо всегда делать мансардные окна, если в нем есть необходимость.

Важно перед строительством взвесить как плюсы, так и минусы.

Виды вальмовых крыш

Имеет несколько типов, отличающихся между собой деталями конструкции.

Полувальмовая крыша

Полувальмовой называют кровлю, где отсутствует полноценная 4-х скатная вальма и в итоге выходит двускатная вальмовая крыша, где одновременно присутствуют и заломы, и фронтоны. Все стропильные ноги, как и в обычной «двухскатке» ставят параллельно по длинной стороне.

Шатровая

Шатровая вальмовая крыша отличается от других четырехскатных конструкций тем, что все ее ребра и 4 ската сходятся в центральной точке кровли. В результате чего, подобной конструкцией дом перекрывают лишь если он квадратный.

Классическая

Классическая вальмовая конструкция содержит в себе элементы, типичные для подобных четырехскатных крыш и чаще всего используется в жилых зданиях в форме прямоугольника.

Как правильно рассчитать углы наклона вальмовой крыши — исходя из снеговой нагрузки, из ветровой нагрузки.

Рассчитываем площадь крыши

Вопрос как рассчитать 4-х скатную крышу собственными силами не так уж прост. Расчеты довольно сложны, поэтому часто прибегают к специальным калькуляторам.

Также, можно посчитать площадь каждого из скатов и суммировать их. В случае, если последние представляют собой сложные фигуры, то их можно предварительно поделить на более простые.

Какое дерево лучше использовать для установки крыши

Строители считают лучшими видами древесины для возведения конструкций сложной кровли — лиственницу и сосну. Пиломатериалы из них имеют баланс цены и прочности. Четырехскатная крыша требует строгого подхода к качеству деревянных элементов. На них не только должны отсутствовать дефекты, но их дополнительно обрабатывают антипиренами против возгорания и антисептиками против плесени.

Порядок монтажа вальмовой крыши

Монтаж вальмовых конструкций происходит в несколько этапов. 4-х скатные крыши жилых домов требуют особо внимательного подхода в возведении опорных конструкций стропил.

Укладка и крепление мауэрлата

Кровельные скаты на 4 стороны крыши опираются на мауэрлат. В случае с вальмами для него используют деревянные брусья с сечением 10 на 10 или 10 на 15 см. Последние устанавливают по периметру стен. Соединения делают не встык, а внахлест и брусья присоединяют к основанию стены металлическими скобами.

Монтаж прогона

Параллельно сторонам мауэрлата ставят прогон, который используют в роли основания дополнительных опор ног стропильной конструкции. Необходимость в нем возникает лишь в том случае, если крыша имеет большую площадь или крайне сложную конфигурацию.

Размещают его по середине. Также прогона не требует шатровая вальмовая кровля, которая держится за счет сложного узла в месте смыкания диагональных стропил.

Стойки и подкосы

Диагональные стропила всегда требуют дополнительного усиления, не важно речь о вальмовой крыше небольшой или большой площади. При размере накоса от 9 метров, устойчивость должна обеспечивать не одной, а двумя дополнительными опорами минимум. Для меньших пролетов используют одну усилительную конструкцию. В роли последних выступают стойки и подкосы.

Стойка — это элемент, вертикально устанавливаемый на перекрытие. От последнего ее отделяет гидроизоляционный материал в случае, если перекрытие делают из железобетонных плит.

Подкос отличается тем, что ставится под углом в пределах от 45 до 53 градусов. Величину угла выбирают таким образом, чтобы она позволяла обеспечить поддержку стропил, на которые воздействует максимальная нагрузка. Упирается подкос снизу в лежни.

Монтаж конька

Прежде чем смонтировать коньковую балку, осуществляют замеры и помечают ее точное местоположение. Для последнего используют натянутую веревку и уровень.

Диагональные стропила

Диагональные стропила ставят так, чтобы верхней пяткой они упирались в балку конька. Способы опоры могут быть разными, в зависимости от сложности и типа конструкции:

• если коньковый прогон один и проходит вдоль центральной оси, то ноги стропил опирают на саму балку;
• если прогонов два или стропильные ноги делают из досок, последние опирают на шпренгель, который уже опирается на оба конька;
• если в конструкции с двумя коньковыми прогонами делают ноги из брусьев, то необходимо использовать дополнительно прибоину из короткой доски, толщиной от 5 см, для сшивания ног в коньковой зоне.

Для посадки на опору пятку стропильной ноги подрубают и крепят гвоздями. Если требуется усиление крепления, то для этого используют хомуты из металла или проволоку.

Что касается нижней части, то ее упирают в мауэрлат или же опирают на него. Крепят пятки металлическими уголками с гвоздями или специальными металлическими скобами. В простых случаях подходит пробой гвоздями по деревянной планке.

Рядовые или центральные стропила

Рядовые и центральные стропила монтируют после диагональных по такому же принципу, как и последние.

Нарожники

Нарожники требуются, если крыша конверт имеет большую площадь. С их помощью формируют плоскость вальм и части скатов, примыкающие к стропилам накоса. Монтируют их с помощью врубки.

Для этого в накосах делают гнезда, не допуская параллельного расположения полуног смежных скатов, из-за чего при шаге они часто смещаются. Рекомендованное расстояние между ними — 20 см.

Выбор изоляционных пленок и утеплителя

Сложность конструкции 4-х скатной вальмовой крыши требует особо тщательного подхода к выбору паро-, гидро- и теплоизоляции.

Пароизоляция

Современные пароизоляционные материалы представлены специальными пленками от таких производителей, как JUTA, Tyvek, Руфизол. Такие пленки очень легкие и просты в монтаже.

Гидроизоляция

Для гидроизоляции рекомендуется применять мембраны высокого качества. Чем больше в регионе осадков, тем лучше они должны быть. Популярны на российском рынке уже упомянутые производители Изоспан, Руфизол и JUTA.

Утеплитель

Для утепления вальмой крыши не рекомендуют использовать стекловату. Как морально устаревший материал. Хорошо подходит минеральная вата и специальные маты на ее основе.

На какие сооружения рекомендуется вальмовая крыша

Вальмовая крыша лучше всего подходит для крупных жилых построек. Особенно тех, где предполагается мансарда. Также ее используют в некоторых нежилых строениях. Например, для беседки больших размеров 4-х скатная крыша может быть идеальным решением. Гараж тоже только выиграет от такой конструкции.

Как сделать мансардный этаж под вальмовой крышей

Чтобы сделать мансарду жилого типа под вальмовой кровельной конструкцией, необходимо, в первую очередь, хорошо ее утеплить и гидроизолировать.

Также, обеспечивают источники естественного света: ещё во время установки стропил намечают места для окон, которые располагают как с длинной стороны, так и торцов.

Выбор кровельного материала

На рынке представлено огромное количество кровельного покрытия, но не всякое подходит для вальмовых крыш.

Обзор современных кровельных материалов для скатных крыш на Российском рынке

Гарантийный срок

Срок службы

Устойчивость к окружающей среде

Шумо-
поглощение

Вес материала

Варианты форм и
расцветок

Сложность монтажа

Ценовой сегмент

Металлочерепица, Профнастил
С Полимерным покрытием Эконом сегмента: Полиэстер, Матовый Полиэстер

Металлочерепица, Профнастил
С Полимерным покрытием Премиум сегмента: Pural, Prisma, Purex, Granit и т. д.

Фальцевая кровля
Оцинкованная или с Полимерным покрытием

Гибкая битумная черепица
Сбс-модификатор и окисленный битум

Композитная черепица
Алюминиевые листы с каменной крошкой

Натуральная, Керамическая и Цементно-Песчаная черепица

0-10 лет

15-25 лет

10-25 лет

15-25 лет

30 лет

30 лет

50-100 лет

1-25 лет

25-50 лет

15-50 лет

25-50 лет

40-60 лет

50-100 лет

100-200 лет

Низкое

Низкое

Низкое

Высокое

Высокое

Высокое

Низкое

~4-5 кг/кв. м.

~5 кг/кв.м.

~5 кг/кв.м.

~8-20 кг/кв.м.

~6 кг/кв.м.

~45-60 кг/кв.м.

~5-10 кг/кв.м.

Средняя

Средняя

Высокая

Средняя

Средняя

Высокая

Высокая

Эконом
Бюджетный вариант, такой материал подойдет для не очень требовательных покупателей или для временных построек. Если выбрать надежного поставщика, то материал сможет прослужить долго и без особых хлопот. Цена варьируется от характеристик и производителя.

Эконом

250-350
₽/кв.м

Стандарт
Более качественное покрытие и толщина металла, продлевают срок службы и внешний вид материала. Разумное вложение денег. Цена варьируется от характеристик и производителя.

Разумное вложение денег. Цена варьируется от характеристик и производителя.»>
Стандарт

400-720
₽/кв.м

Один из самых надежных вариантов кровли, за счет отсутствия сквозных дырок. Прослужит долго и без лишних посторонних вмешательств. Цена варьируется от характеристик и производителя.

Стандарт

250-720
₽/кв.м

Огромное разнообразие форм и цветов, для любого кошелька. Удорожает материал за счет необходимости настила из фанеры ОСП. Практически не имеет отходов (обрезков), идеально подходит для крыш со сложными формами.

Стандарт

200-1600
₽/кв.м

Премиум
Практически не имеющая минусов кровля, возможность индивидуального подбора цвета позволяет воплотить самые смелые фантазии.

«>
Премиум

800-1900
₽/кв.м

Один из старейших видов кровли, подчеркивает вкус и статус хозяина. Мимо такого дома невозможно пройти, не обратив на него внимание. Огромное разнообразие цветов и форм.

Премиум

330-4500
₽/кв.м

VIP
Кровля на века. Архитекторы предпочитают использовать именно этот материал. Он прекрасно подходит для проектов изысканных заказчиков. Дорого. Солидно. Долговечно.

VIP

2700-4900
₽/кв.м

Металлочерепица

4-х скатные кровли из металлочерепицы дешевле многих других вариантов при довольно эстетичном виде, что определяет их популярность.

Кровельный материал делают из профилированного стального листа, покрытого защитным слоем.

Недостатки — шум и проблемы с теплоизоляцией. А также малая гибкость.

Мягкая кровля

Мягкая кровля делается из органических волокон, что обуславливает ее экологичность. В то же время она требует сплошной обрешетки, да и плохо противостоит огню.

Композитная черепица

Композитную черепицу делают из стальных листов, покрытых специальными защитными составами и гранулами из натурального камня. Благодаря этому она прочная и красивая. Но, также — дорогая. Достаточно хорошо подходит для вальмовых кровель.

Профнастил

Профнастилом называют крашенные листы стали с трапециевидным профилем. Материал отличается дешевизной и прочностью, но из шумности и плохих характеристик теплоизоляции плохо подходит для жилых помещений. 4-х скатная крыша большой беседки — лучший вариант для него.

Ондулин

Ондулин — материал из листов, покрытых составом из битума. Отличается достаточной гибкостью и прочностью. Хорошо подходит для сложных крыш.

Недостаток, помимо цены, состоит в том, что легко гнется.

Фальцевая кровля

Самый дорогой вариант покрытия. Крышу фальцуют медью или цинком для нарядного вида и долгой эксплуатации.

Вальмовая крыша — довольно сложная конструкция, требующая при возведении немало материальных затрат. Но, они окупаются благодаря ее повышенной устойчивости, красоте и появлению полезного пространства мансарды.

6 типов вальмовых крыш: история, преимущества и недостатки

Содержание

  Что такое крыша?

Крыша является важным компонентом любой строительной конструкции, которая по существу образует самое верхнее покрытие конструкции. Крыша является конструктивным элементом, который защищает всю конструкцию от различных погодных явлений, таких как дождь, мороз, град и т. д. В связи с неизбежным характером крыш в строительстве зданий были разработаны и используются различные типы крыш. мир. Одним из таких важных типов крыш является Шатровая крыша.

Видео: описание типов крыш

  Что такое вальмовая крыша?

Шатровая крыша также часто упоминается как шатровая крыша .

Крышу можно понимать как наклонную вверх со всех сторон конструкции и, таким образом, не имеющую вертикальных концов.

Внешний угол, под которым сходятся смежные скатные стороны крыши, называется вальмой. Степень такого образованного угла соответственно называется скосом бедра.

Эта кровля не имеет фронтонов и вертикальных сторон.

Здания с такой кровлей обычно имеют две треугольные стороны и две трапециевидные стороны.

Боковые стороны вальмовой крыши обычно имеют почти одинаковый уклон. Благодаря этому кровля в основном симметрична относительно осевых линий.

Вальмовая крыша в основном состоит из фасции одинакового уровня, что означает, что водосточный желоб можно установить и установить вокруг вальмовой крыши.

В наше время эта кровля обычно используется в домах и коттеджах в стиле бунгало.

Четырехскатная вальмовая крыша обычно имеет форму пирамиды. Она также известна как крыша павильона .

Другим распространенным типом вальмовой кровли является полувальмовая крыша, которую называют односкатной крышей. В этой кровле фронтонные концы крыши усечены карнизом небольшого вальмового конца, также известного как головка куртки, которая довольно спускается на небольшом расстоянии от конька крыши.

Рис. Двускатная крыша

В случае конструкций неправильной формы кровельной системе может потребоваться более четырех вальм, которые могут чередоваться с ендовами, образуя вальмовую и ендовую крышу.

Рис: Вальмовая и ендовильная крыша

Самый ранний известный пример такой кровли — Французский квартал Нового Орлеана.

Шатровая крыша широко использовалась для кровли американских домов еще в 1950-х годах. С тех пор он был популярен в американской архитектуре благодаря своему эстетичному внешнему виду, а также долговечности этой кровли.

Даже сегодня коттеджи и бунгало имеют вальмовую крышу в США

Эта кровля является неотъемлемой частью современной домашней архитектуры, особенно во французских и американских домах.

Таким образом, эта кровля является важным аспектом как традиционной Американский стиль Foursquare , а также конструкции во французском стиле.

  2. Срок службы вальмовой крыши

Согласно статистическим отчетам, было установлено, что вальмовая крыша может прослужить до 50 лет, если она построена с соблюдением надлежащих технологий и с максимальной осторожностью.

В основном срок службы этой кровли зависит от качества используемых строительных материалов, а также от обслуживания.

Когда вальмовая крыша построена из стабильных материалов, таких как стальная черепица, она может прослужить в течение длительного времени.

  3. Ориентировочная стоимость вальмовой крыши

Обычно общая стоимость строительства данной кровли зависит от нескольких факторов, таких как стоимость строительных материалов, трудозатраты, стоимость каркаса и т.д.

3

В целом трудозатраты на вальмовую кровлю среднего размера площадью 1500 кв.м составляют от 12000 до 18000 долларов.

Стоимость дополнительных материалов для каркаса может быть приблизительно равна от 2 до 5 долларов за квадратный фут.

Установлено, что стоимость установки новой вальмовой крыши дешевле, чем замена существующей крыши.

  4. Типы вальмовых крыш

Конструкция этой кровли обычно состоит из треугольника с двух сторон и многоугольника с двух других сторон.

Таким образом, все эти четыре стороны соединяются вместе в верхней части крыши, образуя конек.

Рис: Простой H. R.

{ H.R. изображает вальмовую крышу}

2. Полувальмовая крыша

Она состоит из двух укороченных сторон. Он также известен как крыша Jerkin Head.

Рис.: Half H.R.

3. Голландская двухскатная вальмовая крыша

Имеет промежуточные черты вальмовой и двускатной крыш. Наиболее важным преимуществом этой кровли является то, что она обеспечивает больше внутреннего пространства благодаря наличию фронтона на конце конька вальмовой крыши.

Рис.: Dutch Gable H.R.

4. Вальмовая крыша

Это кровля, в которой две секции крыши соединяются вместе на своих концах, образуя шов или ендову. Он также известен как вальмовая и долинная крыша.

Рис: Cross H.R.

5. Шатровая крыша в виде пирамиды

Это кровля, в которой четыре треугольные стороны пирамиды одинаковой длины сходятся на вершине в одной точке.

6. Шатровая шатровая крыша

Она имеет многоугольную форму и состоит из крутых скатов, которые поднимаются, образуя вершину крыши.

  5. Конструкция вальмовой крыши

Конструкция этой кровли требует предельной аккуратности и аккуратности.

Общеизвестно, что устройство этой кровли сложнее, чем устройство двускатной крыши. Это связано с тем, что для этого требуются более сложные системы ферм или стропил.

В этой кровле каждый из коньков лежит по центру прямоугольника строительной конструкции, над которым расположена крыша.

Вальмы, а также вальмовые стропила обычно укладывают на наружные углы зданий и поднимают к коньку.

В случае наличия внутреннего угла здания ендову используют для соединения наклонных поверхностей.

Общие этапы строительства можно перечислить следующим образом:

1. Первый этап строительства включает в себя выполнение и запись всех измерений перед обрезкой стропил.

2. Стропила крепятся к коньковой доске. Коньковая доска относится к раме, которая будет закреплена по всей крыше.

3. Затем должным образом рассчитываются необходимые размеры вальмового стропила и поочередно крепятся стропила.

4. После завершения прибивания стропил на место их можно подрезать в соответствии с требованиями, чтобы получить более аккуратную и точную компоновку.

5. Вальмовые стропила соединяются со стандартными стропилами.

6. Наконец, нарожники устанавливаются между стандартными стропилами и вальмовыми стропилами.

7. Сооружаемая вальмовая крыша покрывается металлом, гонтом, черепицей или шифером.

6. Преимущества крыши тазобедренного сустава

1. Эстетически привлекательная природа:
Он богат эстетическим внешним видом, благодаря которой он широко используется для кровки архитектурных зданий и конструкций.

Он визуально убедителен по своей природе и, таким образом, увеличивает общую архитектуру, а также стоимость недвижимости.

2. Аэродинамические характеристики:
Характеризуется значительной аэродинамической характеристикой. Поскольку у него нет плоских концов; он не ловит ветер.

Он является самоподдерживающимся и очень желателен даже в районах, подверженных сильным ветрам и даже в районах, подверженных ураганам.

3. Энергоэффективность:
Энергоэффективность доказана.

Подходит даже для теплого климата, а также сводит к минимуму ненужное использование вентиляторов, охладителей и т. д. осадки и снегопад.

Наклонные стороны позволяют беспрепятственно стекать собранной воде с крыш.

5. Дополнительные места:
Шатровая крыша с дополнительным слуховым окном или окном на крыше может быть использована для увеличения внутреннего жилого пространства. 7. Недостатки вальмовой крыши

Это связано с тем, что конструкция вальмовой крыши более сложная, а также для изготовления каркаса требуются дополнительные строительные материалы.

Это также значительно увеличивает стоимость рабочей силы.

2. Склонность к повреждению из-за протечек:
Несмотря на то, что наклонные стороны вальмовой крыши обеспечивают эффективный дренаж. Он подвержен повреждению из-за утечки воды.

Включение ендов и вальм в такой кровле являются своеобразными воротами для прохода воды.

Следовательно, для предотвращения таких повреждений требуются соответствующие профилактические меры и техническое обслуживание.

3. Труднодоступный:
Конструкция этой крыши затрудняет доступ для ремонта и обслуживания.

В связи с этим стоимость замены существующей крыши на вальмовую довольно высока.

Последние новости

Преодоление сложных крыш — Изящное домостроение

Описание: Монтажник крыш Райан Смит подробно описывает свой метод выкладки боковых вальм и ендов, которые нужно отодвинуть от угла, чтобы создать равные и ровные свесы. Расчеты могут быть сложными; Создав чертеж вида в плане на куске фанеры, Смит описывает каждый шаг своего процесса, чтобы установить выступ и определить все углы.

Я не начинал с отличных методов для определения и резки сложных крыш. На крышах с бастардом вальмы и ендовы я ждал, пока стены будут подняты, и использовал струны и угольники для определения углов. Вроде получилось, но не идеально. После многих лет поздних ночей и выходных, проведенных в моем гараже и за его пределами, обрабатывая идеи и проверяя их, а также применяя эти уроки на реальных домах, я научился разбираться в большинстве вещей самостоятельно. Теперь я могу начать придумывать и резать крышу до того, как остальная часть команды закончит палубу первого этажа (не то чтобы они были достаточно медленными, чтобы это произошло).

Большая часть моего обучения резке крыш в основном самоучка включала определение углов и смещений для неправильных ребер и неправильных ендов — того, что строители называют ублюдками. Бастард — это любое бедро или долина, которая поддерживает 90 009 различных скатов крыши по 90 010 с каждой стороны — скажем, 7 дюймов 12 с одной стороны и 12 дюймов 12 с другой. Эта неправильная геометрия является головной болью для многих плотников. Если вы хотите сохранить равные, ровные свесы, ублюдочное бедро или впадина не могут приземлиться на угол, как это было бы с одинаковыми шагами с обеих сторон. Бедро или долина должны отойти от угла, чтобы сделать это возможным. Насколько он смещается и в какую сторону зависит от шагов и глубины нависания. Вырезы птичьего рта и/или высота пластин на верхней части стен по обе стороны от углов также будут разными.

Есть способы вычислить все это, используя только калькулятор, и есть много разных способов визуализировать эту неправильную геометрию. Я разработал свой собственный метод рисования всего этого, чтобы увидеть, что происходит. Я делаю один чертеж высоты с разными шагами, чтобы определить высоту над плитой для обычных стропил. Затем я создаю чертеж вида в плане, который я могу использовать, чтобы увидеть все углы, которые мне нужны, чтобы сделать разрезы стропил для каждой части крыши, а также любые вычеты или дополнения, которые мне нужны для расчета длины стропил и конька. Тем не менее, я все еще использую свой строительный калькулятор для некоторых базовых расчетов, а не рисую некоторые вещи, отчасти для экономии времени, потому что я понимаю, что происходит, а отчасти для того, чтобы чертеж не был слишком загружен.

Я рисую эти штуки в натуральную величину на листах фанеры. На каждый дом, который мы складываем, я всегда заказываю два листа 3/4 дюйма. фанера с прямоугольными краями как раз для этого. Я ненавижу пытаться рисовать на OSB; обычно у него слишком много текстуры для четких линий. Важно убедиться, что край, с которого вы начинаете, является прямым, иначе углы будут неправильными (вы можете нарисовать прямой угол, но это не так просто, как снять рулетку с края). Чем тоньше линии, тем точнее все будет. Я затачиваю свой столярный карандаш до остроты и оттачиваю его на шлифовальном бруске каждые пару линий. Для измерений и прямых линий я использую рулетку, угольники для каркаса и стропил, а также длинную металлическую линейку.

Это все, что нужно настроить для расчета. Сделал бы я это так, если бы не был самоучкой? Если бы я учился в школе или у другого кровельщика, этот метод не имел бы для меня особого смысла. Но это работает, и это может быть хорошей отправной точкой для тех, кто пытается понять, как создавать сложные крыши. В следующем выпуске я расскажу об эффективной резке крыш, так что следите за обновлениями.

ВИД СВЕРХУ: Метод рисования в плане, показанный в этой статье, дает представление с высоты птичьего полета о том, как боковые бедра и впадины пересекают внешний край стен, на которых они сидят, и субфасцию, которая прибивается гвоздями. им. На приведенных ниже рисунках показано, как неправильное ребро (слева) и неправильной формы ендова (справа) соотносятся с чертежами в плане (видны на обшивке справа), которые мы создадим на следующих страницах.

1) РАЗМЕЩЕНИЕ ПТИЦЫ

Если вам нужны одинаковые и ровные свесы, то для разных шагов по обеим сторонам бастарда необходимо внести коррективы, чтобы компенсировать их различную высоту на одном и том же участке. Вырезы птичьего рта, высота пластины или и то, и другое будут отличаться от одной стороны угла к другой. Возможно, вам придется добавить дополнительные пластины, короткую каленую стену или сделать стену выше на более крутой стороне крыши, чтобы правильно расположить стропила. Это упрощает визуализацию и вычисление высоты пластины и высоты над пластиной (HAP) для птичьего рта.

Начните с рисования фасции и линии здания (расстояние между внешним краем фасции и линией здания равно выступу), затем продлите откосы назад от верхнего центра фасции через линию стены ; эти линии представляют вершины стропил. Начертить поле можно, просто выровняв 12-дюймовый. отметка на лезвии обрамляющего квадрата с верхним центром фасции, отмечающая соответствующий шаг от языка квадрата и соединяющая эту отметку с верхним центром фасции. После того, как линии для вершин стропил будут нарисованы, измерьте и отметьте глубину стропил на квадрате от них и нарисуйте линии, обозначающие основания стропил.

HAP отчасти продиктован кодом — есть максимум, который вам разрешено врезать в стропило. В Международном жилом кодексе (IRC) этот максимум составляет одну четверть глубины стропильного материала. Там, где я работаю, нам разрешено углубляться до одной трети — во всяком случае, меня никогда не призывали к этому. Я использую это требование в качестве руководства для установки HAP в задней части птичьей пасти. После того, как стропила нарисованы, я рисую птичий рот и пластину, на которой он сидит. Исходя из этого, я могу просто посмотреть, как другие стропила пересекают линию стены, чтобы определить разрезы птичьего рта и дополнительную обшивку или высоту стен, необходимые для их поддержки. На верхнем чертеже показано обычное стропило 7 из 12 поверх стандартной стены. На нижнем рисунке показано то же самое стропило с наложенным стропилом 12-в-12. Они начинаются с одной и той же точки в центре фасции, но для поддержки более крутого уклона требуется дополнительная высота стены.

2) СОЗДАНИЕ ВЫСТУПЛЕНИЯ

Я начинаю с линий, представляющих внешнюю часть панели. Начиная с нижнего правого угла, нарисуйте линии на 2 дюйма от обоих краев, продолжая их до краев сверху и снизу, а также слева и справа, убедившись, что они перпендикулярны краям фанеры. Лезвие обрамляющего угольника шириной 2 дюйма — это простой способ получить это смещение.

Затем я отмечаю толщину фасции и половину толщины фасции и рисую линии, идущие к концу листа, чтобы обозначить их. Линия половинной толщины — это то, что я называю «точкой плоскости» — по ней я строгаю обшивку. Вам не обязательно делать это таким образом, но это обеспечивает плавный переход от фасции к настилу крыши для капельницы.

Установив фасцию, я рисую линии пластин, представляющие внешнюю сторону здания. Это навес. Отмерьте от лицевой стороны фасции полную глубину выступа в обоих направлениях. Я работаю в реальных размерах; в этом случае выступ составляет 16 дюймов, поэтому я измеряю 16 дюймов снаружи фасции. Пересечение этих линий пластин дает вам как внутренний угол, так и внешний угол.

3) ОТМЕТИТЬ ОСЕВУЮ ЛИНИЮ

Следующий шаг – это ключ, открывающий все двери: установление угла обзора бедер и долин. Бедра всегда предпочитают более крутой шаг; они будут двигаться назад по плите, имеющей более крутой склон (с долинами все наоборот). Здесь мы работаем с 7-в-12 и 12-в-12, и нам нужно определить, где эти два шага сходятся. Наш пробег составляет 16 дюймов от внешней стороны фасции до линии пластины. Точка плоскости, где я хочу, чтобы обшивка соприкасалась с фасцией, находится на расстоянии 3/4 дюйма от нее, оставляя 15-1/4 дюйма. Это пробег. В строительном калькуляторе введите 15-1/4 дюйма. «РАБОТА» , 7 дюймов. «ШАГ» , затем нажмите «ВЗЛЕТ» . Сторона бедра 7-в-12 поднимается на 8-7⁄8 дюйма по сравнению с этим пробегом. Теперь нам нужно выяснить, где сторона бедра 12 дюймов 12 поднимается на 8-7/8 дюймов. Это легко сделать с шагом 12, потому что это угол 45 ° от горизонтали. Итак, 8-7⁄8 дюймов. ‘RISE’ на 12-дюймовом ‘ШАГ’  составляет 8-7/8 дюйма хода. (Для другого шага, скажем, 9-в-12, просто введите 8-7/8-дюймовый подъем, 9 дюймов ‘ШАГ’ , затем нажмите ‘ПУСК’ , и калькулятор точно скажет вам какой пробег вам нужен). Чтобы найти пересечение 7-в-12 и 12-в-12 на линии пластины, отмерьте 8-7/8 дюйма от точки плоскости вдоль линии пластины 7-в-12 и отметьте его. Проведите линию от центральной точки угла лицевой панели (это одна и та же точка плоскости, будь то внутренний или внешний угол) через отметку на линии пластины и продлите эту линию до края листа. Это становится общим центром для бедер и долин. Эта линия никогда не движется. Бедра будут смещаться вокруг нее (долины — нет), но эта линия всегда будет на месте. Отметьте эту линию как центральную, чтобы отслеживать, что к чему.

4) ИЗМЕНИТЬ РАСПОЛОЖЕНИЕ БЕДРА

Чтобы фасция выровнялась на второстепенном бедре и имела равные выступы, бедро должно немного сместиться. Выяснить это легко, используя технику французского писца. Нарисуйте перпендикулярную линию от центрального угла фасции, измеряя толщину материала бедра в каждом направлении. Здесь мы показываем 1-3/4 дюйма. лат. Отметьте 1-3⁄4 дюйма в обоих направлениях от конца центральной линии. Затем от концов этой перпендикулярной линии проведите линии, перпендикулярные центру фасции (плоская точка). Расстояние между точками пересечения этих двух линий с точкой плоскости точно соответствует ширине материала. Обратите внимание, что эти пересечения находятся на разном расстоянии от осевой линии — это называется «сдвиг по отвесу», и это должно произойти для выравнивания плоскостей крыши. Техника французского писца дает вам фактическое расположение плеч вальмового стропила.

Из этих точек нарисуйте внешние края (плечи) бедра. Для этого измерьте расстояние от каждой из точек, представляющих плечо бедра сзади, до общего центра, или просто измерьте длину с одной стороны, проведите линию, а затем измерьте и отметьте ширину материала (1-3⁄ 4 дюйма) от этой линии. Я проношу эти линии только к внутренней части лицевой панели, потому что именно там они получают отвесные хвостовые разрезы. Обратите внимание, что углы скоса этих отвесных срезов находятся прямо здесь.

5) ОТМЕТЬТЕ ПТИЦУ ПУТЬ

Я не хочу делать гигантский скос на своей птичьей пасти — я собираюсь сделать его прямоугольным. Но вы можете видеть, где бедро касается линии пластины. Прямоугольник через бедро от этой точки. Я обычно расширяю эту строку, чтобы сделать ее действительно очевидной, и обозначаю ее — в данном случае «BM LVL HIP».

Затем я отмечаю вычеты и другие вещи, важные для верстки. Сначала я отмечаю расстояние от внешнего угла до края вальмового стропила — насколько его край смещен от угла. Это простое измерение — здесь это 8-3⁄8 дюйма. Это важно, главным образом, для разметки линии плиты при «укладке» (термин кровельщика для сборки) крыши. Мы отмечаем это измерение на пластине, чтобы точно знать, где край бедра должен располагаться по отношению к углу.

Для расчета прогона вальмового стропила необходимо знать прогон до конька от обеих линий настила; Бег бедра — это всего лишь гипотенуза этого треугольника. Расстояния от линий пластин до центральной линии в задней части птичьего рта — точки, до которой я рассчитываю длину бедра, — становятся вычетами или добавлениями к пробегам для каждого шага. В этом случае, поскольку бедро смещается от линии платформы 7 из 12, я бы вычел расстояние от угла до центра птичьей пасти из пробега на стороне 7 из 12 (9). в.). Расстояние от центра птичьего рта до линии пластины 12 дюймов 12 добавляется к пробегу на стороне 12 дюймов 12 (1-1/8 дюйма).

6) ЦЕНТР ВАЛИНЫ

В отличие от вальм, впадины не нужно смещать от центральной линии, чтобы сохранить правильный выступ, поэтому я центрирую их по ней. Хитрость здесь в том, чтобы перестать смотреть на рисунок как на внешний угол и смотреть на него как на внутренний угол. Самое главное, что вы заметите, это то, что ендовное стропило разделяет линию пластины с более пологим уклоном, а вальма разделяет линию пластины с более крутым уклоном. Это всегда так.

Начиная с осевой линии, измерьте и отметьте половину толщины материала обрамления желоба в каждом направлении — в данном случае 7/8 дюйма в каждую сторону. Проведите эти линии к краю листа, начиная с внутреннего края фасции, что создает внутренний угол на конце стропила. Углы в этом углу — это именно то, что я собираюсь вырезать в конце долины, чтобы поймать 2x субфасцию.

Я также вырезал птичий рот для долины. Точно так же, как я делал это для бедра, я провожу линию от места, где ендова пересекается с плоскостью пластины, через стропило ендовы.

Затем я определяю корректировки, которые мне нужно внести в прогон, чтобы рассчитать длину стропила ендовы от конька до центра птичьего рта. Я отмечаю линии от точки, где птичий рот касается квадрата центральной линии, до обеих линий пластины. Здесь эта центральная точка находится на расстоянии 6-5/8 дюйма от линии пластины на стороне 12-дюймов-12 и 7/16-дюйма. от боковой пластины 7-в-12. Эти длины используются при расчете хода долины. В нестандартной ситуации ендовы всегда длиннее бедер, и рисунок дает простой способ проверить правильность ваших расчетов. Измерьте расстояние от птичьего рта долины до птичьего рта бедра; на эту величину бег по долине всегда будет длиннее, чем бег по бедру.

7) НАЙТИ УГЛЫ НА ПЛАНЕ

Я обычно рисую гребни, но на самом деле их полезно включать только в том случае, если у вас сломано бедро или вам нужна дополнительная точность при расчете длины ендовы. Все углы плана, которые также являются углами скоса, необходимыми для резки, уже есть на чертеже. Для их измерения можно использовать угломер или угольник для стропил. Если вы хотите немного больше точности, вы можете использовать математику. Один из способов состоит в том, чтобы просто вставить подъем и разбег одного из треугольников на чертеже в строительный калькулятор и нажать 9.0009 кнопку «ШАГ» , и он сообщит вам угол (в нашем примере 7 дюймов «ПОДЪЕМ» , 12 дюймов «ПУСК» , «ШАГ»  = 30,26°). Поскольку мы работаем с прямыми углами, все, что нам нужно сделать, чтобы получить противоположный скос, — это вычесть этот угол из 90° (90° — 30,26° = 59,74°).

Углы в плане/скосе на любой неправильной крыше с уклоном 12-в-12 вычислить проще всего; угол плана/скоса стороны 12-в-12 — это просто наклон противоположного шага. Все, что вам нужно сделать, чтобы найти это, это найти его на квадрате каркаса или стропила или получить его прямо из калькулятора (для шага 7-в-12 здесь просто введите 7-в. «ШАГ» , «ШАГ» , чтобы получить 30,26 °).

8) РАЗРАБОТКА УГЛОВ НАБЕГА, НАГРАДА И УГЛА ЗАДНИХ

На каждые 12 дюймов обычных стропильных пролетов обычный вальмовый или ендовый ход проходит 16,97 дюйма. Эту длину (почти 17 дюймов) производители называют «единицей бег» естественного бедра или долины. Тем не менее, это не единичный пробег для неравномерных бедер и долин. Вы должны выяснить это для любой комбинации питчей, с которыми вы работаете. Можно сделать это с помощью обрамляющего угольника прямо на чертеже, но для большей точности я его рассчитываю. Это легко, когда одна сторона представляет собой поле 12-в-12; вы просто наносите удар на одной подаче при подъеме, на другой — при беге и наносите удары по диагонали (7 дюймов  «ПОДЪЕМ» , 12 дюймов. ‘RUN’ , ‘DIAG’ = 13-7/8 дюйма). Если ни один шаг не 12-в-12 (скажем, один 5-в-12 и один 9-в-12), есть пара шагов. Во-первых, нанесите удар на более мелком шаге, как подъем, более крутой, как бег, и нажмите . ). Затем введите этот рассчитанный шаг как «ШАГ» , введите 12 дюймов. «RUN» и нажмите «DIAG» , чтобы запустить устройство (в этом случае 13-3/4 дюйма).

Для примера в этой статье 13-7⁄8 дюйма — это наша единица длины. Это означает, что наше бедро или долина поднимается на 7 дюймов на каждые 13-7/8 дюймов пробега по его длине. Этот подъем и уклон также является шагом нашего вальмового или ендовного стропила, и нам нужно знать, каков он в градусах. Опять же, мы могли бы просто измерить его с помощью угломера, если бы вытянули его (что мы и сделаем через мгновение). Я использую калькулятор. Удар в 13-7/8-в. ‘RUN’ , 7 дюймов. ПОДЪЕМ’ , ‘ШАГ’ = 26,77°.

Измерение единичного прогона используется для расчета стропил, а также для определения углов подпирания вальм и ендов. Я обрезал все свои бедра и долины, чтобы у обшивки было больше поверхности, на которую можно опираться, и это упрощает укладку и делает ее более точной. (У меня был этот спор со многими другими плотниками, которые не обрезают бедра и ендовы. Они утверждают, что это не обязательно — и это не так. в плоскости с другими стропилами. Подрезая ендову, вы этого не сделаете; нарожные стропила идеально строгаются с ними. Но на самом деле подрезка ендов важнее для ендов. Не нужно использовать карандаш или угольник, чтобы выровнять верхнюю часть домкрата по центральной линии впадины.Вы просто держите верхний край щеки на домкрате заподлицо с плечом впадины, так что вы знаете, что это абсолютно идеально самолет.)

При неравномерном шаге углы на плечах бедер и ендов неровные. Определить эти углы несложно. Начиная с пересечения осевой линии и точки плоскости, измерьте единичный шаг — в данном случае 13-7/8 дюйма. Затем измерьте меньший шаг перпендикулярно этому — 7 дюймов в данном случае. Соедините конец этого 7-в. линия назад к центру фасции (точка плоскости). Образующийся треугольник представляет собой вальмовое или ендовное стропило, уложенное на бок (вы можете измерить уклон прямо от него с помощью транспортира или угломера).

Чтобы разработать углы поддержки, нарисуйте линию, перпендикулярную «верхнему краю» этого опущенного бедра, начиная с любого места вдоль этого верхнего края и обратно к центральной линии (вы собираетесь построить один и тот же треугольник независимо от с чего начать). Используя это пересечение в качестве центра, установите компас на длину линии, которую вы только что нарисовали, и поверните дугу от начала линии к центральной линии. (На самом деле вам не нужно делать дугу; вам просто нужно отметить центральную линию на том же расстоянии, что и линия от центральной линии до вершины опущенного бедра.) Нарисуйте линию, перпендикулярную центральной линии, проходящую через центральную точку дуги, которую вы только что нарисовали, до точки плоскости по обе стороны от центральной линии. Соедините точки, где эта линия пересекает точки плоскости, с точками, где вершина дуги касается центральной линии. У вас получится треугольник, представляющий углы наклона бедер и впадин. Опять же, вы можете измерить их с помощью угломера или транспортира, или измерить подъем и длину треугольников и использовать калькулятор, чтобы получить углы.
