Скрытая проводка в деревянном доме пуэ: Скрытая проводка в деревянном доме ПУЭ

прокладка кабеля с пошаговой инструкцией

Многие владельцы деревянных строений смогли убедиться, что они обладают массой преимуществ перед кирпичными и иными сооружениями. Несмотря на это у деревянных зданий имеется и ряд минусов, среди которых особенно следует подчеркнуть быстрое возгорание.

Зачастую такие вот пожары случаются не из-за банальных причин в виде неаккуратного обращения с каминами, печами и иными отопительными приборами, а из-за неправильного расположения электропроводки и ее заранее неверного варианта установки.

Электропроводка: как ее не следует прокладывать

Правила устройства электроустановок или ПУЭ, является библией каждого электрика и именно в них указано как именно необходимо монтировать электропроводку. Если следовать этим правилам, эксплуатация дома станет максимально безопасной, а сам монтаж надежным и долговечным.

Согласно ПУЭ прокладка кабеля по деревянным конструкциям жилого дома и особенно облицовка легко воспламеняемыми материалами категорически запрещена. Будет большой ошибкой, если довериться качественной обмотке проводки, поскольку конструкция любого кабеля предусматривает огромное множество различных процессов, которые в принципе предугадать невозможно.

К ним можно отнести:

• Деформация проводки на микроуровне.
• Температурные перепады.
• Повышение и понижение влажности воздуха.
• Вероятность накопления пыли.

Иногда когда электропроводка в деревянном доме протянута параллельно друг к другу, в особенности при отсутствии защиты от основания и когда в электросети напряжение повышается, может возникнуть пожар.

Опять же, как гласят правило, а именно пункт 7.1.38 ПУЭ, монтаж скрытой электропроводки в деревянном доме не может быть осуществлен поверх деревянных конструкций. Также запрещается помещать кабеля в пластмассовые короба и гофры.

Почему нельзя устанавливать пластмассовые комплектующие? Потому что из-за них могут возникнуть опасные ситуации, образующиеся по причине вредительства грызунами и накапливания древесной пыли, которая чрезвычайно горючая.

Важно заметить, что если загорается скрытая проводка, пусть даже спрятанная в гофру, повышенная температура обязательно передастся на стены, так как любое гофрированное изделие не в состоянии препятствовать высоким температурам.

В связи с этим, некоторые строители интересуется, а зачем тогда нужна гофра и в чем ее смысл? На самом деле гофрированные конструкции необходимы, поскольку их предназначение носит характер в выдерживании короткого замыкания и без прогорания в то время, которое необходимо для самостоятельного затухания.

При необходимости полноценного действия необходимо использовать стальные составляющие, которые как раз и рекомендуют эти самые правила.

Как правильно прокладывать проводку

Сегодня каждый электрик, если его спросить, может ответить что способов монтажа электропроводки немало, но если электроустановка будет согласно ПУЭ – их всего лишь несколько. Самое главное на чем необходимо акцентироваться, это противопожарные требования, причем неважно проектирование это или монтаж.

Если рассмотреть монтаж проводки в строении из оцилиндрованных бревен, можно увидеть что она проходит исключительно невоспламеняемых каналах. Если возгорание и случается, то оно тут же гасится в самом коробе.

Главное правило, не нужно стремиться и ставить на первое место исключительный дизайн и визуальную красоту! Если все это не опустить, то подобной красоты можно лишиться и вдобавок пострадать самому.

Лучше всего в деревянном доме при прокладке провода скрывать именно металлических трубах и стальных коробах, которые можно спрятать в многочисленных пустотах. Если же прокладывать кабеля в гофре и монтажных коробках, исключительно негорючих материалов, то необходимо заранее подготовить для монтажа специальные прокладки в виде:

• Штукатурки.
• Гипса.
• Бетона.

Выбор толщины этих прокладок должен подбираться в индивидуальном порядке в зависимости от характеристики того или иного кабеля.

Если соблюдать правила устройства электроустановок, то самым надежным является монтаж в коробах и трубах из стали, либо из меди. Например медные трубы при надобности можно согнуть под необходимым углом самостоятельно и без лишних усилий, а это является весомым преимуществом при разветвленной схеме энергоснабжения.

Если же при прокладке кабеля в деревянном доме по ПУЭ применить стальные трубы, то для их монтажа рекомендуется пригласить квалифицированных рабочих, поскольку работа со сталью значительно сложнее, особенно если замена происходит частями.

Опять же, сноровки требует и разрезание заостренных кромок на коробах и если этого не сделать, проводка может сильно пострадать.

С чего следует начать

Без ПУЭ нельзя сделать в буквальном смысле ни одного шага при любых действиях, которые касаются электропроводки, в том числе и при подборе и разметке линии электропроводки.

При разметке желательно стараться, чтобы возможное число с изгибами и поворотами было как можно меньше, а в местах, где монтаж электропроводки возможен, но осложнен сложными архитектурными решениям, строго обязательно использовать распаечные коробки.

Правила ПУЭ категорически запрещают устанавливать распаечные коробки в труднодоступных местах. У них должен быть абсолютно свободный доступ, который может понадобиться в непредвиденных ситуациях.

Для того чтобы не повредить конструкцию дома, стальные либо медные трубы расположить следует с необходимым расчетом. В зависимости от электропроводки, осуществляется выбор необходимая толщина трубок и их сечение, поскольку сам кабель по правилам может занимать до 40% внутреннего пространства и при необходимости легко протягиваться в полости трубы.

Если же принято прокладывать не один провод, а 2 или 3 то трубу следует подобрать большего диаметра, поскольку правила остаются прежними – до 40%.

Также следует произвести расчет сопротивления изоляции и делается это до того момента как начнется монтаж проводки. Необходимо это для того:

• Чтобы можно было определить, соответствует ли провод на требования.
• Выяснить возможные повреждения изоляции во время транспортировки и хранения.
• Для соблюдения все тех же правил, касаемо подготовительного этапа.

Как выбрать электропроводку

Когда подошел к завершению этап, включающий в себя разметку узлов и разработку схем, необходимо выбрать сам провод, который и придется использовать для укладки. Деревянным конструкциям следует выбирать провода таких маркировок:

• ВВГнг-ПLS.
• ВВГнг (А).
• ВВГнгLS.
• ВВГнг-П (А).
• NYM.

Провода ВВГнг (А) или ВВГнг-П (А) имеют цельножильную медную конструкцию и двойную изоляцию. Внутренний слой выполнен строго из негорючего ПВХ и что главное, каждая жила защищена отдельно и имеет собственную расцветку, что значительно облегчает монтаж любых типов розеток, приборов освещения, выключателей и т.д. Второй вид изоляции выполнен в виде композитного пластика и обтягивает провод снаружи. Применять его можно в самых разнообразных местах с температурным режимом от -50 до +50 градусов Цельсия.

Что касается кабелей с маркировкой ВВГнг LS, ВВГнг-П LS, то они в принципе ничем не отличаются по своим параметрам. Единственная отличительная особенность в том, что при нагреве у них отсутствуют выделения вредных веществ.

И наконец, электропровод марки NYM. У этого кабеля имеются 3 слоя изоляции, и изготавливается он по ГОСТ 22483. Изоляция этого кабеля заключается:

• Каждая жила защищена собственным слоем.
• Все жилы в пучке повторно изолируются.
• После этого изоляция происходит в виде заключения всей конструкции в ПВХ-оболочку.

Как выбрать места для выключателей и розеток

Когда определены места, где намечено монтировать розетки с выключателями, для начала следует специальными насадками и дрелью высверлить гнезда. В эти гнезда необходимо установить металлические коробки, монтируются которые на тех же правилах что и любые другие распаечные аналоги.

Крайне важно при монтаже обеспечить заземление. Если при протягивании провода непрерывность цепи достигнута, то заземление можно установить через распределительный щиток.

Само устройство закрепления металлических коробок к трубам основано на сварке и пайке. Существуют конечно и иные возможности, но в деревянных строениях этот способ обладает максимальной надежностью:

• За счет пайки и сварки контакты достигается максимальная прочность.
• Защита от воздействий внешней среды в виде коррозии.
• Такие скрепления в состоянии выдержать механические нагрузки извне.

В зависимости от того какие трубы используются, принимается решение о подключении к коробке. Например при работе с медными трубами, все края в коробе развальцовываются, а со стальными аналогами подключение происходит с помощью гаек. Для этого предварительно на окончании труб нужно нарезать резьбу.

Все гайки нужно обязательно обработать, поскольку от этого зависит как качество монтажа, так и их дальнейшая эксплуатация. При выборе коробок для установки выключателей с розетками, как распределительных так и технологических, необходимо удостовериться на соответствие требований класса IP -54. Только при этом условии можно гарантированно получить максимальную уверенность, что коробку при эксплуатации не проникнет ни влага, ни пыль.

Последний этап: испытание проводки

Когда все монтажные работы завершены, коробки и трубы установлены, следует проверить устройство заземления. Необходимо это для того чтобы определить насколько надежно зафиксированы все элементы общей цепи.

Если проверка показала что все требования ПУЭ соблюдены в абсолютной точности, можно заняться протяжкой электропровода.

Крайне важно при протяжке электропроводки и фиксации в коробках оставлять допуск, поскольку иногда система подключений может измениться, и если запаса длины нет, то придется отрезок схемы электрифицировать заново.

Если материал возведенного здания дерево, то по правилам ПУЭ разрешается применять кабеля только с 3 или 5 жилами. Также в обязательном порядке применяется заземление. Если же сеть электропроводки заземлением не оборудована объект к сдаче считается неподготовленным.

Подведя итоги можно добавить, что как именно будет весь прокладываемый путь электропроводки, конечно же решает заказчик. Конечно же следует учитывать факторы усадки деревянного дома и горючесть материала. Что касается строителей, то по сути им все равно, как им скажут они, так и сделают. Решать должен только заказчик строительства и следовать ПУЭ или дизайну и эстетике, это его право.

Видео: скрытая проводка в деревянном доме

Какие требования к электропроводке в деревянном доме

Выполняем электропроводку в деревянном доме

Если смотреть на статистику пожаров в нашей стране, то вопрос как правильно провести проводку в деревянном доме, достаточно актуален. Ведь большая часть всех пожаров в деревянных домах происходит по причине короткого замыкания, и если вы хотите обезопасить свой дом от подобного, то вопросам электроснабжения следует уделить самое пристальное внимание.

Содержание

• Подвод электропитания к дому
• Установка распределительного щита
• Разводка электропроводки в деревянном доме
  • Разводка электропроводки скрытым способом
  • Разводка электропроводки открытым способом
  • Разводка наружной электропроводки
• Общие рекомендации по монтажу электропроводки в деревянном доме
• Выводы

Подвод электропитания к дому

Подключение дома к электрической сети выполняет ваша энергоснабжающая компания. После согласования всех необходимых бумаг они должны установить счетчик и выполнить его подключение к питающей сети.
Сделать это они должны гибким проводом в изоляции. А для исключения проблем в дальнейшем советуем вам проверить, что изоляция на этом проводе не имеет повреждений.
Счетчик обычно устанавливают на улице. Распределительный щиток обычно расположен внутри дома.
Для его подключения нам потребуется пробить отверстие в стене дома, и согласно пункта 2.1.38 «Правила устройства электроустановок» (ПУЭ), защитить его со всех сторон несгораемым материалом. Обычно для этого применяется стальная труба с последующим заштукатуриванием.
Сам ввод, согласно 2.1.79 ПУЭ, должен располагаться на высоте не менее 2, 75 метра от поверхности земли. При этом расстояние от изоляторов, либо проводов до выступающей части крыши должно быть не менее 200 мм.
Так же достаточно важно предусмотреть, и правилами это оговаривается, невозможность скопления воды в трубе, а также ее проникновения в дом по вводам электропитания.

Установка распределительного щита

Внутренняя проводка в деревянном доме начинается с распределительного щита. Он должен быть установлен в сухом не подверженном затоплении месте.
При этом правила ПУЭ регламентируют, что над местом установки вашего распределительного щита не может располагаться ванная комната, душевая или санузел.
Сам щит должен быть выполнен на несгораемой основе и закрываться на ключ. На рынке вы сейчас найдете множество таких коробов под распределительный щиток самых разнообразных размеров.

Распределительный щит

Обратите внимание! В радиусе полуметра от распределительного щитка не должно находиться ни отопительного оборудования, ни систем водоснабжения или водоотвода, ни систем газоснабжения, а вентиляционные короба, проходящие в данном помещении, не должны иметь ответвлений.

Разводка электропроводки в деревянном доме

Разводка электропроводки скрытым способом

Проложить электропроводку в деревянном доме своими руками можно открытым и скрытым способом. Скрытый способ, который практически повсеместно применяется в кирпичных и бетонных домах, в случае с деревянными домами не так востребован.
Ведь реализовать его здесь несколько труднее, а главное, цена вопроса значительно выше. В расположенном ниже списке вы сможете увидеть варианты прокладки электропроводки скрытым способом согласно правил ПУЭ, с соблюдением условий пожарной безопасности.
Итак:

• Если мы используем обычный провод в оболочке из сгораемого материала (не огнестойкая гофра), то его необходимо уложить на подкладку из несгораемых материалов. В дальнейшем провод должен быть заштукатурен сплошным слоем толщиной не менее 1 см.
• Если вы используете обычный провод в оболочке из трудносгораемого       материала (огнестойкая гофра),       то вам будет достаточно подложить под провод несгораемый материал по всей длине.
• Если вы используете провод в оболочке из несгораемого материала (металлическая гофра), то вы можете укладывать провод непосредственно на элементы конструкции.
• В коробах из несгораемых материалов (стальных коробах) непосредственно на элементы конструкции можно применять даже провода без дополнительной защиты.
• В случае использования коробов из трудносгораемых материалов (пластиковые короба) можно применять любые провода, но под коробом должна быть прокладка из несгораемого материала, а сам короб в дальнейшем должен быть заштукатурен слоем толщиной не менее 1 см.

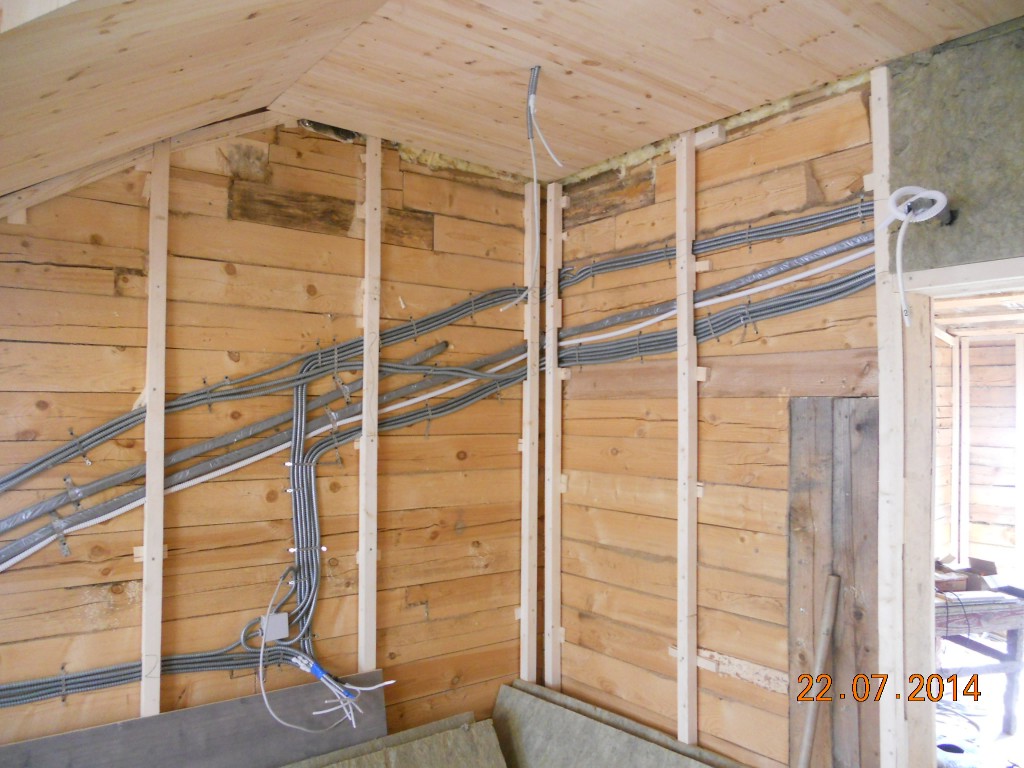

На фото приведен пример укладки проводки в металлическом бронешланге

Обратите внимание! Что все металлические короба и бронешланги, в которых проложен провод, должны быть дополнительно заземлены на всем участке прохождения провода.

Отдельно отметим, что подкладка из несгораемых материалов должна выступать за пределы короба или другой оболочки не менее чем на 1 см с обеих сторон. А оштукатуривание предполагает наличие слоя несгораемого слоя со всех сторон провода толщиной не менее 1 см.

Разводка электропроводки открытым способом

Так как правильно проложить проводку в деревянном доме? -проще открытым способом, этот способ применяется несколько чаще. Во-первых, реализовать его значительно проще технически, а во-вторых, вам потребуется значительно меньше расходных материалов.
К недостаткам же можно отнести только не достаточно привлекательный внешний вид такой проводки. Но при взвешенном подходе и применении дизайнерских решений можно весьма успешно скрыть все инженерные коммуникации.
Ниже приведены разрешенные ПУЭ методы , как правильно провести электропроводку в деревянном доме открытым способом:

• Незащищенные провода либо провода в сгораемой оболочке должны быть расположены на специальных роликах или изоляторах из несгораемого материала. Кроме того по всей длине прохождения провода должна быть выполнена подкладка из несгораемого материала.
• Провода и кабели в несгораемой или трудносгораемой оболочке можно укладывать непосредственно на элементы конструкции.
• При прокладке в трубах либо несгораемых коробах можно использовать провод без дополнительной оболочки.

Обратите внимание! Что использование металлических труб для прокладки электропроводки в сырых и влажных помещениях не допустимо. Кроме того прокладку в трубах необходимо выполнять так, чтоб не допустить возможность скопления влаги в трубах.

Винтажная проводка

Ретро или так называемая винтажная проводка в деревянном доме в последнее время набирает все большую популярность. Но как мы видим из приведенного выше списка она не отвечает требованиям пожарной безопасности.
В связи с этим сейчас используют декоративную проводку, которую выпускают многие компании как у нас в стране, так и за рубежом. Ее монтаж достаточно прост и с электропитанием не имеет ничего общего. Поэтому рассматривать его детально в этой статье мы не будем.

Разводка наружной электропроводки

Внешняя проводка в деревянном доме так же должна соответствовать определенным нормам и правилам. Прежде всего, это расстояние от земли до провода. Оно должно быть не меньше 2,75 метров.
Если данный провод не является вводом питания какой-то постройки, то он не должен приближаться к ее стене на расстояние менее 50 см. Кроме того к балконам и окнам провод не должен приближаться ближе чем на 1,5 метра.

Ввод электропитания в дом

Перед тем как провести проводку в деревянном доме наружного типа с использованием металлической оболочки, вы должны предусмотреть отсутствие возможности попадания и скопления влаги в ней.
Для этого применяется специальное уплотнение. А вот прокладка проводки с использованием металлической оболочки в земле вообще недопустима.

Общие рекомендации по монтажу электропроводки в деревянном доме

Перед тем как провести электропроводку в деревянном доме следует продумать не только расположение всех осветительных приборов и расположение бытовой техники, но и просчитать суммарную мощность устанавливаемого в разных уголках дома оборудования. Ведь именно хорошо продуманный и рассчитанный проект является главным залогом успеха и безопасности.
Отдельное внимание стоит уделить системам заземления. Раньше при постройке домов этой важной составляющей электросети часто пренебрегали в связи с малым количеством электрооборудования.
Сейчас же , когда производители экономят на всем, а количество электрооборудования в доме очень большое, системам заземления стоит уделить самое пристальное внимание.

Выводы

Зная как правильно сделать электропроводку в деревянном доме, вы не только обеспечите высокую надежность электроснабжения вашего дома, но и исключите возможность пожара в вашем доме из-за короткого замыкания. Кроме того, наша нехитрая инструкция по монтажу электропроводки позволит вам избежать штрафов от служб пожарной безопасности и исключит вероятность поражения электрическим током вас и членов вашей семьи.

какой кабель выбрать и как его проложить

Скрытая проводка в деревянном доме прокладывается внутри стен, полов или потолков. Не влияет на дизайн помещения, минимизирует контакт жильцов с электричеством. Здания из бревен или бруса обеспечивают благоприятный микроклимат. В них много воздуха, температура отличная. Главный недостаток деревянных построек – пожароопасность. Использование легковоспламеняющегося материала предъявляет высокие требования к качеству электропроводки. Устройство электропроводки должно выполняться строго по требованиям ПУЭ и ГОСТ.

Содержание

1. Соответствие нормативным требованиям обеспечивает безопасность
2. Преимущества и недостатки скрытой проводки
3. Особые требования для безопасности
4. Особенности укладки скрытой проводки в деревянном доме
5. . Выбор проволоки
6. Правила установки
7. Пол. розеток и выключателей
8. Заземление и установка УЗО
9. Проверка электропроводки

Соблюдение нормативных требований обеспечивает безопасность

Скрытая электропроводка в деревянном доме должна быть установлена ​​в соответствии с требованиями ПУЭ, ГОСТ и СНиП

Сухая древесина, особенно хвойная, воспламеняется от любого искрения провода. Ошибки или неправильные действия при монтаже электропроводки могут обернуться трагедией. Разработку проекта и монтаж электрики лучше доверить людям с соответствующими знаниями и опытом.

Монтажные работы выполняются в соответствии с «Правилами устройства электроустановок», СНиПами, стандартами ГОСТ Р 50572.1-93. Положения документов помогают обеспечить безопасность людей, имущества и домашних животных. Соблюдая их требования, можно предотвратить возгорание и поражение электрическим током.

Для деревянных зданий рекомендуется открытый тип электропроводки. Эта опция позволяет следить за его состоянием, своевременно ремонтировать. Но кабели на стенах не всегда вписываются в интерьер. Скрытая проводка имеет ряд преимуществ:

• Проводка не мешает отделке стен и потолка.
• Розетки и выключатели утоплены в оболочке здания.
• Провода, спрятанные в канале, менее подвержены механическим повреждениям.
• Провода не становятся местом оседания пыли и паутины.

Эстетическая составляющая является решающим фактором при выборе способа прокладки электрокоммуникаций.

Недостатки скрытого варианта делают проводку объектом повышенной опасности:

• Возможность повреждения провода, которое нельзя вовремя обнаружить.
• Проблемы с подключением дополнительных точек.
• Вероятность повреждения кабеля при потере цепи связи.

Недостатком также является большой объем и высокая стоимость электромонтажных работ.

Особые требования безопасности

Электрические провода должны быть размещены в гофрированных металлических трубах

Существуют строгие правила установки электрики в деревянном доме. Все коммуникации необходимо спрятать в конструкциях из негорючих материалов. Контакт с древесиной не допускается. Не используйте защитные короба и каналы из пластика, металлорукава. Какие условия должны быть соблюдены:

• Провода спрятаны в металлических трубах. Лучший вариант – медь, она легко гнется. Монтажник сталкивается с трудоемким процессом протяжки кабелей по всей длине труб. Для его выполнения заранее прокладывается кондуктор.
• При составлении схемы подключения рекомендуется уменьшить количество витков до минимума.
• В щитке установлены автоматические выключатели и УЗО.

При коротком замыкании скрытой проводки в деревянном каркасе образуется электрическая дуга. Высокая температура воспламеняет древесину. Слой металла, гипса или другого негорючего материала предотвратит аварийную ситуацию. Пластиковая труба (гофра) не сможет локализовать пожар. Он начнет таять сам по себе.

Оболочка ПВХ уязвима для грызунов, которые могут ее прогрызть и повредить изоляцию коммуникаций. Дорогой и трудоемкий способ прокладки проводов в металлических трубах является самым безопасным.

Одним из условий предотвращения пожаров является покупка качественных материалов. Автоматы, УЗО, провода должны быть от производителей с хорошей репутацией.

Особенности прокладки скрытой проводки в деревянном доме

Отверстия под розетки

Скрытая проводка — трудоемкий процесс. При рубке необходимо будет бурить вертикальные каналы. Горизонтальная штробление выполняется после возведения стен. Расстановка электрики часто происходит после внутренней отделки. В этом случае между гипсокартонной обшивкой и стеной протягиваются провода. Они также размещаются в металлических конструкциях. Этот материал способен локализовать возгорание. Особенности установки включают в себя:

• Провод должен занимать до 40% диаметра трубы, в которой он проложен.
• Участки перехода коммуникаций между стенами и места электропроводки изолируются металлическими гильзами или алебастровой штукатуркой.
• Трубы, по которым проходит трасса, заземляются.
• Соединение отдельных секций должно быть герметичным. На острые кромки, чтобы не повредить изоляцию, наденьте защитные втулки.

Сверление каналов в древесине занимает много времени и требует использования специальных инструментов. Кабели, заключенные в металлорукав, можно защитить со всех сторон слоем штукатурки. Этот метод редко используется для бревенчатых стен. Одной из особенностей деревянного дома является усадка. Этот фактор учитывается при прокладке электрической магистрали.

Выбор провода

Электропроводка в бревенчатом доме должна быть пронизана медными проводами. Рекомендуются изделия двух видов:

• ВВГнг с индексами А и ЛС — силовой кабель, каждая жила которого имеет изоляцию своего цвета. Корпус изготовлен из огнеупорного материала.
• NYM — кабель с круглыми медными жилами, изготовленный по немецкому стандарту. Изоляция и оболочка являются самозатухающими.

NYM ВВГнг(ЛС) ВВГнг(А)

При подготовке проекта рассчитывается нагрузка на кабель. На основании расчетов выбирается сечение провода. Он должен иметь 3 или 5 ядер.

Линии прокладки проводов намечаются согласно правилам ПУЭ. В местах, где требуется сложная проводка, устанавливаются распределительные коробки. Запрещается покрывать их декоративными деталями. При заглублении труб под трассу действуйте разумно, чрезмерное выдолбление дерева приведет к ухудшению прочности конструкции.

Правила монтажа

Скрытая электропроводка в деревянном доме прокладывается по утвержденной специалистами схеме. При установке учтено:

• Выбор диаметра трубы и толщины стенки зависит от характеристик кабеля. Провод с минимальным сечением не нормируется — алюминиевый 4 мм2, медный — 2,5 мм2.
• Отдельные части канала соединяются резьбой или сваркой, медные трубы развальцовываются.
• Защитные коробки и конструкции крепятся хомутами.
• Чтобы не нарушать целостность ограждающих конструкций, рекомендуется прокладывать трассу в нишах дверных и оконных проемов, за плинтусами.
• Трубы уложены под углом для стока конденсата.

Для предотвращения повреждения защитных каналов коррозией используются оцинкованные или нержавеющие материалы. После протяжки проверяют сопротивление изоляции проводов.

Напольная электропроводка

Укладка трассы вдоль плиты позволяет избежать трудозатрат на рубку бревен. Провода проложены в трубах, но расположены на балках. Отверстия вырезаются только для кабелей, которые спускаются к розеткам и выключателям. Альтернативой трубам является использование лотков – медных или оцинкованных. Они надежно изолируют электропроводку от дерева. Лотки требуют подключения к контуру заземления.

Расположение розеток и выключателей

Под все розетки и выключатели устанавливаются металлические коробки. При установке непрерывной цепи допускается заземление распределительного щита. В остальных случаях коробки заземляются вместе с трубой. Для надежного соединения элементов используется сварка.

Заземление и установка УЗО

Установка системы заземления и устройств защитного отключения (УЗО) необходима в здании с повышенной пожароопасностью. В частных домах распространены два вида заземления: ТТ и TN-C-S. Обязательно в щите должны быть установлены дифференциальные автоматические выключатели, защищающие от коротких замыканий, и УЗО, реагирующие на утечку тока.

Основные варианты контура заземления:

• Треугольный — состоит из трех штырей-электродов, соединенных стальными полосами. Стержни длиной до 2,5 м вбиваются в землю в виде равнобедренного треугольника. Для соединения деталей используется сварка.
• Линейный — лучший вариант при нехватке свободного места. Штифты и соединительные планки располагаются в одну линию.
• Модульный штырь — этот метод требует приобретения специального заземляющего устройства, состоящего из монтажных штырей и втулок. Длина одной части 1,5 м, для эффективной работы требуется соединение элементов до 10-40 м. В комплект входит зажим для провода, идущего на щиток.

Изготовленная схема подключается к шине заземления PE. Сопротивление материалов, используемых для его создания, не должно превышать 4 Ом.

Проверка электропроводки

После завершения монтажных работ вызывается представитель электролаборатории. Он будет измерять следующие показатели:

• сопротивление заземления;
• УЗО;
• сопротивление изоляции;
• измерение контура фаза-ноль.

После испытаний дается заключение о состоянии электропроводки и возможности ее эксплуатации. При условии правильного выполнения электромонтажных работ скрытая проводка не станет источником возгорания или других проблем.

Спрячьте провода по всему дому с помощью этих умных лайфхаков : Маршрутизатор под прикрытием

Дом без гаджетов в век цифровых технологий просто немыслим. Какими бы незаменимыми они ни были, эта электроника поставляется с большим багажом, а именно с проводами или кабелями. Вот как можно спрятать провода.

В то время как некоторые из нас могут не иметь проблем с проводами, загромождающими наше пространство, остальные определенно ищут способы убрать их с глаз долой. Кроме того, всегда лучше организовать их, особенно если у вас дома есть малыши и домашние животные.

Итак, вот несколько интересных и креативных способов спрятать электрические провода, кабели и шнуры, чтобы дом был чистым и организованным.

Советы по сокрытию проводов #1: Зажимы

Начните с простого зажима

Зажимы можно недорого приобрести в местном магазине канцтоваров. Используйте зажимы, чтобы связать длинные отрезки проводов и кабелей, чтобы сформировать меньшие жгуты, которые можно легко спрятать. Насколько это просто?

Наконечники для скрытия проводов #2

: Расположение книг

Накройте его книгами

Источник

Простым способом скрыть провода будет размещение книг на консоли. Расположите их систематически, чтобы провода не могли проглядывать.

Советы по сокрытию проводов #3: Маршрутизатор под прикрытием

Камуфляж с элементом декора

Источник

Вместо того, чтобы останавливаться только на кабелях, почему бы не спрятать маршрутизатор? Веселый и творческий способ сделать это — спрятать маршрутизатор в твердой обложке старой книги. Он служит декоративным элементом, а также решает вашу проблему!

Советы по сокрытию проводов #4: Используйте подарочную коробку

Используйте подарочную коробку с большей пользой

Источник

Как мы могли забыть подарочные или обувные коробки? Поместите маршрутизатор в коробку и проделайте отверстия за коробкой для вставки проводов. Эти коробки можно держать в любой части дома, чтобы спрятать провода на полу и никто даже не узнает.

Советы по сокрытию проводов #5: проявите творческий подход

Используйте наклейки для создания дизайна

Источник

Вместо того, чтобы просто прятать провода, подумайте о том, чтобы подойти к ним творчески. Используйте причудливые зажимы для проводов, чтобы замаскировать провода вдоль стен. Таким образом, ваши провода могут служить декоративными элементами и действительно гармонировать с вашим интерьером.

Советы по сокрытию проводов #6: Ткань фокусника

Попробуйте это быстрое прикрытие. Если на вашем рабочем столе много кабелей, разбросанных по полу, и вас раздражает неорганизованный дисплей, скройте беспорядок с помощью черной ткани и прикрепите его к столу.

Советы по сокрытию проводов #7: ТВ-панель

Деревянная задняя панель для прикрытия телевизионных кабелей

Независимо от того, живете ли вы в съемной квартире или в собственном доме, повесить телевизор на стену — отличная идея. В стене можно просверлить маленькое отверстие и легко закрепить провода на высоте телевизора. Деревянная задняя панель поможет скрыть провода позади телевизора.

Это полезные быстрые решения, позволяющие спрятать кабели, и более творческая альтернатива традиционным методам, таким как экранирование проводов, покраска и т.
