Складная лестница своими руками чертежи: схемы и формулы для расчета

схемы и формулы для расчета

Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

Название элементов складной лестницы на чердак

Вернуться к оглавлению

Содержание материала

• 1 Особенности выбора — виды конструкций
• 2 Технические требования. Данные и формулы для расчета
• 3 Схемы складных лестниц
  • 3.1 Чертеж № 1
  • 3.2 Чертеж №2
  • 3.3 Чертеж №3
• 4 Схемы стационарных конструкций

Особенности выбора — виды конструкций

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

1. Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
2. Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.
3. Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома.

   Чертеж с размерами складной лестницы на чердак

4. Техническая возможность монтажа. В домах с большой площадью допускается монтаж стационарных конструкций, в маленьких предпочтение отдается складным вариантам.

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

Чаще встречаются деревянные резные лестницы, металлические лестницы, алюминиевые конструкции. Может комбинироваться металл и дерево.

Вернуться к оглавлению

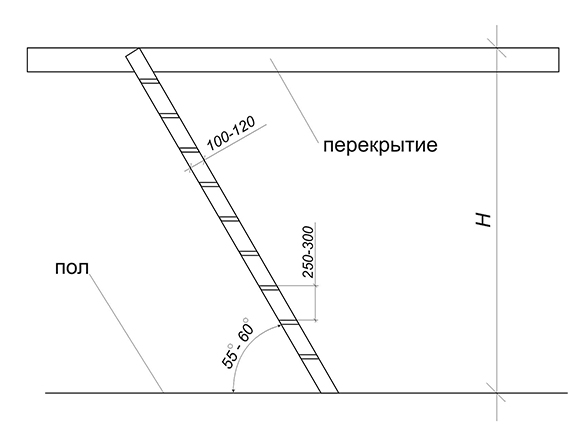

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

1. Ширина проема от 600 мм. Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
2. Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм). При таких габаритах сохраняется жесткость складных конструкций.
3. Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
4. Количество ступеней рекомендуется до 15 шт.
5. Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.
6. Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
7. В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
8. Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

Вернуться к оглавлению

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

1. Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.

   Подробный чертеж складной лестницы

2. Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.
3. Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.
4. Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.
5. Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.
6. Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.
7. Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Чертеж №2

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Чертеж №3

Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

Вернуться к оглавлению

Схемы стационарных конструкций

В зависимости от технических возможностей монтажа выбирают подходящий вид:

Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.

Складная лестница на чердак своими руками чертежи

Складная лестница на чердак своими руками, чертежи и порядок сборки конструкции – связующего элемента между чердачным пространством и комнатой.

Представленная модель, позволит сэкономить межкомнатное пространство вашего жилища и обеспечить безопасный подъем. По мере надобности, ее можно быстро разложить или сложить. В сложенном состоянии, лестница оградит маленьких детей от проникновения на чердачное пространство вашего дома.

Она состоит из трех частей:

• потолочный брусок (1)
• верхняя секция (2)
• нижняя секция (3)

ПОТОЛОЧНЫЙ БРУСОК

Потолочный брусок упирается в стену и крепится к потолку. Его необходимо устанавливать, если дверка люка на одном уровне с потолком комнаты. Если дверка люка на одном уровне с полом чердачного помещения, то потолочный брусок можно не устанавливать, а поворотные петли крепить к потолку комнаты.

ВЕРХНЯЯ СЕКЦИЯ

Состоит из двух опорных досок и ступеней.
Ступени вставляем в пазы, которые фрезеруем заранее, точно по установленным размерам представленного чертежа. Сверху и снизу опорных досок, выберем пазы для установки осей на завесы.

Оси могут быть любыми: болт; шпилька; шплинт.
Скрепляем опорные доски и ступени между собой при помощи саморезов по дереву.

Расчет ступеней произведен на высоту 2500 (мм) от пола до потолка. Как правильно рассчитать лестницу любой конфигурации, подробно описано в статье: «Проектирование лестниц».

НИЖНЯЯ СЕКЦИЯ

Изготавливается аналогично верхней.

Поворот секций относительно оси, осуществляется при помощи петель:

• прямая
• с загибом

Петли для лестницы, изготовим из стандартной металлической полосы 20х3 (мм).

ПЕТЛЯ ПРЯМАЯ

ПЕТЛЯ С ЗАГИБОМ

Справка:
В складной лестнице на чердак, можно использовать только прямые петли.
Для этого, противоположную петлю необходимо установить в паз, глубина которого должна совпадать с толщиной петли, в нашем примере она составляет 3 (мм).

Поэтому выбор делаем сами, что легче, согнуть полосу или сделать в опорной доске пазы.

Порядок разборки:

1. Верхнюю секцию поднимаем вверх.

2. Нижнюю секцию опускаем вниз.

3. Устанавливаем в рабочее положение.

4. Порядок сборки – в обратной последовательности.

Складная лестница на чердак, своими руками сделанная по представленным чертежам – не такая уж и сложная работа.
Чтобы исключить самопроизвольное раскладывание, необходимо предусмотреть крепежный механизм, при помощи которого будем фиксировать ее относительно стены.

Заказать чертеж

Поделитесь с друзьями!

Как сделать стул-лестницу своими руками (бесплатные чертежи!)

Узнайте, как сделать стул-лесенку, используя эти бесплатные чертежи! Этот самодельный стул служит дополнительным сиденьем, а затем переворачивается, чтобы стать лестницей для дополнительного подъема!

Больше, чем стул, сделанный своими руками

Это больше, чем стул, сделанный своими руками. Это стул-лестница своими руками! Задняя часть стула переворачивается через переднюю часть стула и становится стремянкой. Я хотел бы взять на себя ответственность за умный дизайн, но на самом деле именно Бенджамин Франклин изначально разработал этот предмет мебели, сочетающий в себе совершенную форму и функциональность!

Первоначально опубликовано 12 декабря 2017 г. обновлено 16 ноября 2021 г.

Для вашего удобства этот пост содержит партнерские ссылки на расходные материалы или инструменты, которые я использовал для завершения этого проекта. Покупки, сделанные по этим ссылкам, помогают поддерживать веб-сайт Saws on Skates и позволяют мне делиться другими проектами, сделанными своими руками. и советы DIY с вами. Вы не платите за использование этих ссылок. Нажмите здесь, чтобы ознакомиться с политикой моего сайта.

Отказ от ответственности: Я не инженер, и это кресло-лестница, сделанное своими руками, не подвергалось весовым испытаниям или стресс-тестам. Избыточный вес или чрезмерное напряжение могут сделать использование стула-стремянки небезопасным. Прекратите использование, если кресло-лестница кажется небезопасным. Соединения и соединения со временем могут ослабнуть, что сделает использование кресла-лестницы небезопасным. Пожалуйста, соблюдайте осторожность при использовании. Используя эти планы и это кресло-лестницу, вы соглашаетесь делать это на свой страх и риск.

Проектирование стула-лесенки своими руками

Как и мистер Франклин, мне нравятся многоцелевые мебельные проекты. Мой самодельный кошачий лоток, в котором прячется уродливый лоток, — один из таких проектов. Снаружи он выглядит как обычный шкаф, но открывается, чтобы открыть лоток для дополнительного мусора. Котята входят через «горшок», окруженный занавесками — слишком мило!

Мой уличный кофейный столик с четырьмя скрытыми боковыми столиками делает его многофункциональным на заднем дворе. Он выглядит как обычный журнальный столик, но залезьте под стол, выдвиньте четыре маленьких боковых столика, и вы в четыре раза увеличите пространство для приема гостей.

Несколько месяцев назад тётя спросила меня, помню ли я «стульчик» моей бабушки. Далее она сказала, что у стула был постоянный дом на кухне моей бабушки, и уникальность этого старинного «бла-коричневого» стула заключалась в том, что он был многоцелевым. Он также перевернулся на лестницу. Я не помнил стул, но точно знал, о чем она говорила.

Она хотела купить стул-стремянку для своей кухни, но никак не могла его найти, а те, которые она нашла, были очень дорогими. Что вы делаете, когда не можете найти то, что хотите, по желаемой цене? Правильно, вы сами проектируете и изготавливаете мебель своими руками!

Именно это я и сделал для стула-лестницы, сделанного своими руками. Я изучил другие стулья с лестницей и разработал свой собственный план. Оригинальное кресло-лестница было бы сконструировано с помощью врезных и шиповых соединений, но благодаря столярным изделиям с карманными отверстиями этот проект легко собрать.

Где использовать самодельный стул-лесенку

• Кухня . Этот маленький многозадачный стул отлично подходит, когда вам нужно немного больше энергии на кухне. А при росте 5 футов 4 дюйма эти верхние шкафы всегда недоступны для меня!
• Столовая . Этот стул-лестница, сделанный своими руками, может служить дополнительным сиденьем в столовой, а затем дополнительным подъемником, когда вам нужно достать праздничную посуду из ящика.
• Квартира – В вашей квартире нет места для полноразмерной лестницы, но иногда требуется дополнительный толчок? Стул-лестница своими руками — идеальное решение.

Как закончить самодельное кресло-лестницу

В этом самодельном стуле-лестнице полно закоулков, которые трудно почистить вручную. Вместо того, чтобы чистить кистью, я использовал свой распылитель краски HomeRight Finish Max Super, который легко проник во все эти хитрые уголки и закоулки. Вы можете узнать самодельный стул-лестницу по фотографии на обложке моего журнала 9. Ошибки распылителя краски, которые вы не хотите совершать.

Я установил укрытие от брызг, чтобы брызги краски не попали туда, куда мне не хотелось, и чтобы защитить окрашенное покрытие во время его высыхания. Распылитель HomeRight Super Finish Max быстро нанес слой грунтовки и два слоя краски.

Связанный: Как распылить краску в помещении, не создавая беспорядка

Где купить стул-стремянку

Если у вас нет инструментов или времени, чтобы сделать стул-стремянка, вы можете купить его в магазине. один. Вот несколько популярных вариантов, которые вы можете купить в Интернете и отправить домой.

Прежде чем мы перейдем к тому, как сделать стул-лестницу своими руками , не забудьте нажать кнопку подписки внизу этой страницы, чтобы подписаться на мой БЕСПЛАТНЫЙ еженедельный информационный бюллетень с полезными трюками карманных отверстий , пробел- экономия идей мастерской , умных советов DIY и многое другое!

Как сделать стул-лесенку своими руками

Печатный план
Получите бесплатный печатный план здесь (включает подробные инструкции, размеры и бонусные советы).

Расходные материалы
Древесина (согласно распечатанному плану)
Шурупы с потайной головкой 1-1/4″
Шурупы с потайной головкой 1-1/2″
Шурупы по дереву 1-1/4″
Шурупы по дереву 2″
Клей для дерева
1 -1/2″x12″ фортепианная петля

Инструменты
Рулетка Stanley FatMax
Аккумуляторная дрель DEWALT
Kreg Jig
Торцовочная пила
Лобзик, циркулярная пила или ленточная пила
Настольная пила
Зенковка 9 Сверло для дюбелей 9008 (необязательно)

Примечание: Мне не удалось найти 5/4×2 в моем местном крупном магазине. Вместо этого я использовал свою настольную пилу, чтобы разрезать 5/4×4 на 1-1/2″.

Шаг 1. Отрежьте передние ножки

Отрежьте 2 деревянных бруска по длине для передних ножек.

Шаг 2. Отрежьте перекладины передних ножек

Отрежьте угол на куске дерева, отмерьте от нижней части угла и сделайте надрез под углом 90 градусов. Просверлите одно карманное отверстие в переднем крае рейки. Повторите для другой рейки. Обязательно сделайте правую и левую.

Связанный: Как использовать шаблон Kreg Pocket Hole Jig

Шаг 3. Отрежьте передние наклонные ножки

Отрежьте угол на куске дерева, измерьте и отрежьте параллельный угол.

Отмерьте 13/16″ на одном конце и сделайте надрез под углом 90 градусов. Этот разрез было бы опасно делать на торцовочной пиле. Я использовал свою ленточную пилу, чтобы сделать этот разрез, но вы также можете использовать лобзик или приспособление для поперечной резки и циркулярную пилу. Шаг 4. Прикрепите переднюю перекладину к наклонной ножке 2″ винт с карманом.

Поместите сборку в приспособление Kreg Jig и просверлите два карманных отверстия, стараясь не просверлить потайной винт. Повторите для другой стороны.

Шаг 5. Прикрепите переднюю опору к передней опоре

Нанесите клей на переднюю направляющую и прикрепите к передней опоре с помощью отверстий, просверленных в шаге 4. Прикрепите с помощью винтов с потайной головкой 1-1/2″.

Шаг 6. Отрежьте и прикрепите переднюю направляющую ступеньки

Отрежьте угол на куске дерева, отмерьте от вершины угла и сделайте 90-градусный разрез. Просверлите два карманных отверстия на каждом конце. Повторите для другой рейки. Обязательно сделайте правую и левую.

Чтобы облегчить установку направляющих, отрежьте кусок деревянного лома нужной длины и прикрепите его к передней опоре. Нанесите клей на концы рейки, зажмите в нужном положении и прикрепите винтами с потайной головкой 1-1/2″. Повторите для другой стороны.

Шаг 7. Отрежьте рейку переднего сиденья

Отрежьте кусок дерева по длине. Просверлите карманные отверстия с каждой стороны и с одной стороны.

Шаг 8. Отрежьте переднюю подножку

Отрежьте кусок дерева по длине и просверлите карманное отверстие на каждом конце.

Шаг 9. Прикрепите передние направляющие

Установите ножки на верстак. Затем поместите на верстак кусок ДВП толщиной 1/8 дюйма. ДВП поможет установить направляющие от передней части ножки на 1/8″. Нанесите клей на концы рейки сиденья и поместите в верхней части ножек.

Чтобы расположить поручни для подножек, отрежьте кусок деревянного лома нужной длины и поместите его под поручнем сиденья. Нанесите клей на концы ступенчатой ​​рейки и поместите под обрезки древесины. Зафиксируйте направляющие в нужном положении и прикрепите с помощью винтов с потайной головкой 1-1/2″.

Шаг 10. Отрежьте планку передней ступеньки

Отрежьте угол на куске дерева, отмерьте от вершины угла и сделайте надрез под углом 90 градусов. Вы также можете установить древесину на место, отметить угол и вырезать. Этот метод обеспечит наилучшую посадку. Повторите для другой стороны.

Шаг 11. Отрежьте шип переднего сиденья

Отрежьте угол на куске дерева, измерьте от вершины угла и сделайте надрез под углом 90 градусов. Вы также можете поставить древесину на место, отметить угол и отпилить. Этот метод обеспечит наилучшую посадку. Повторите для другой стороны.

Шаг 12. Прикрепите передние планки

Просверлите отверстия с зенковкой по бокам ступенек и планок сиденья. Эти отверстия будут использоваться для крепления шипов к ножкам. Обязательно сделайте левый и правый. Затем просверлите отверстия с зенковкой в ​​нижней части ступени и планки сиденья. Эти отверстия будут использоваться для крепления шипов к ступеньке и сиденью.

Родственный: Как использовать зенковку

Нанесите клей на планки, зажмите их и прикрепите с помощью шурупов 1-1/4″. Верхняя планка находится на одном уровне с верхней направляющей, а нижняя планка — на одном уровне с нижней направляющей.

Шаг 13. Вырежьте и прикрепите опору передней ступеньки

Отрежьте кусок дерева по длине и просверлите карманное отверстие на каждом конце. Нанесите клей на концы опоры ступени, поместите 2-1/4″ от задней части планки ступени и зажмите. Я использовал прямоугольную насадку на своей дрели, чтобы прикрепить винты с потайной головкой 1-1/4″.

Связанный: Как привинтить труднодоступные места

Шаг 14. Отрежьте и прикрепите переднее сиденье

Отрежьте кусок дерева по длине и распилите по ширине. Сиденье находится на одном уровне с задней частью ножек, свисает с передней части ножек на 1/2″ и свисает с боков на 1/4″. Зафиксируйте положение. Прикрепите к планкам с помощью 2-дюймовых шурупов по дереву и прикрепите к передней направляющей с помощью 1-1/2-дюймовых винтов с потайной головкой.

Шаг 15. Изготовьте и прикрепите переднюю ступеньку

Отрежьте два куска дерева по длине для передней ступеньки. Чтобы сделать ступеньку, просверлите карманные отверстия, нанесите клей и прикрепите с помощью шурупов 1-1/4″.

Установите ступеньку на одном уровне с передней частью ножек и отметьте угол сзади ножек. Используя настольную или циркулярную пилу, отрежьте угол по этой отметке. Зафиксируйте положение. Прикрепите к планкам с помощью 2-дюймовых шурупов по дереву и прикрепите к передней направляющей с помощью 1-1/2-дюймовых винтов с потайной головкой.

Шаг 16. Изготовление задних ножек

Отрежьте угол на куске дерева, измерьте и отрежьте параллельный угол. Повторите для другой ноги.

Шаг 17. Изготовьте и прикрепите задние нижние направляющие

Отрежьте угол на куске дерева, измерьте от нижней части угла и сделайте надрез под углом 5 градусов.

Просверлите отверстие в кармане, чтобы прикрепить нижнюю направляющую к ножке. Повторите для другой рейки. Обязательно сделайте правую и левую.

Нанесите клей на передний край нижней перекладины, прижмите к передней ножке и прикрепите винтами с потайной головкой 1-1/2″.

Затем просверлите два карманных отверстия, чтобы прикрепить нижнюю направляющую к стойке. Убедитесь, что отверстия в кармане расположены так, чтобы избежать только что прикрепленного винта в кармане.

Шаг 18. Изготовьте и прикрепите задние верхние перекладины

Отрежьте угол на куске дерева, измерьте от нижней части угла и сделайте надрез под углом 5 градусов. Просверлите карманные отверстия на каждом конце. Повторите для другой рейки. Обязательно сделайте правую и левую.

Нанесите клей на передний край верхней направляющей, прижмите к передней ножке и прикрепите винтами с потайной головкой 1-1/2″.

Шаг 19. Изготовление задних стоек

Отрежьте угол на куске дерева, измерьте и отрежьте параллельный угол. Повторите для другого стиля.

Шаг 20. Прикрепите перекладину

Нанесите клей на концы перекладин, закрепите их на перекладине и прикрепите винтами с потайной головкой 1-1/2″.

Шаг 21. Изготовьте и прикрепите задние средние перекладины

Отрежьте угол на куске дерева, отмерьте от нижней части угла и сделайте надрез под углом 5 градусов. Просверлите карманные отверстия на каждом конце. Повторите для другой рейки. Обязательно сделайте правую и левую.

Чтобы помочь установить средний рельс, я отрезал кусок обрезков по длине. Поместите лом поверх нижней направляющей, нанесите клей на концы средней части и закрепите зажимами. Прикрепите с помощью винтов с потайной головкой 1-1/2″.

Шаг 22. Изготовьте и прикрепите планки

Для наилучшей посадки планок лучше всего установить доски на место, отметить углы и обрезать. Верхняя планка находится на одном уровне с верхней направляющей, средняя скоба находится на одном уровне с верхней частью средней направляющей, а нижняя направляющая находится на одном уровне с нижней частью нижней направляющей.

После того, как планки будут вырезаны, просверлите отверстия с зенковкой в ​​нижнем крае верхней направляющей, чтобы прикрепить сиденье. Просверлите отверстия с зенковкой в ​​верхнем крае средней и нижней перекладин, чтобы прикрепить ступени. Затем просверлите отверстия с зенковкой на гранях, чтобы прикрепить планки к ножкам. Обязательно сделайте правую и левую. Нанесите клей на планки, зажмите их и прикрепите с помощью шурупов по дереву 1-1/4″.

Шаг 23. Изготовьте и прикрепите среднюю ступеньку

Отрежьте два куска дерева по длине. Нанесите клей на край, зажмите и дайте высохнуть.

Когда клей высохнет, сделайте скос на одном краю. Поместите уголок под среднюю планку и напротив задней части узла ноги. Отметьте угол на переднем крае. Сделайте скос по отметке. Зажмите ступеньку между ножками и прикрепите ее с помощью 2-дюймовых шурупов.

Шаг 24. Изготовьте и прикрепите нижнюю ступеньку

Отрежьте кусок дерева по длине и распилите по ширине. Расположите на ножках, зажмите и прикрепите с помощью 2-дюймовых шурупов.

Шаг 25. Изготовление и установка сиденья

Отрежьте два куска дерева по длине. Нанесите клей на край, зажмите и дайте высохнуть. Когда клей высохнет, сделайте скос на одном краю. Поместите угол напротив стойки и отметьте передний край. Разорвите сиденье до этой отметки.

Отцентрируйте сиденье на ножках, зафиксируйте в нужном положении и прикрепите с помощью 2-дюймовых шурупов.

Шаг 26. Изготовление и установка задних направляющих

Отрежьте 3 деревянных бруска по длине и просверлите карманные отверстия на каждом конце. Я вырезал несколько кусков дерева, чтобы помочь установить рельсы. Для нижней перекладины я вырезал кусок дерева с помощью 9Срез 0 градусов внизу, измерил и срезал угол. Для остальных реек я вырезал кусок дерева под углом, замерил и сделал параллельный пропил.

Поместите лом поверх поручня сиденья и временно прикрепите к стойке с помощью малярной ленты. Поместите нижнюю направляющую поверх лома, отцентрируйте на перекладине и закрепите зажимом. Поместите обрезки древесины поверх нижней направляющей и временно прикрепите к перекладине малярным скотчем. Поместите среднюю рейку поверх обрезков древесины, отцентрируйте ее на перекладине и закрепите зажимом. Поместите обрезки древесины поверх средней рейки и временно прикрепите к стойке малярным скотчем. Поместите верхнюю направляющую поверх лома, отцентрируйте на стойке и закрепите зажимом. Прикрепите с помощью винтов с потайной головкой 1-1/4″.

Шаг 27. Прикрепите шарнир фортепиано

Установите узел задней ножки поверх узла передней ножки. Отцентрируйте петлю и временно прикрепите ее малярным скотчем. Прикрепите с помощью винтов, прилагаемых к петле.

Шаг 28. Заполните отверстия карманов задней рейки

Открыты отверстия карманов в задних рейках. Для более индивидуального вида я использовал свой карманный нож для заглушек, чтобы сделать заглушки для заполнения отверстий. Нанесите клей на отверстия кармана и вставьте заглушки. После высыхания обрезать.

Шаг 29. Отшлифуйте и отшлифуйте стул-лестницу

Отшлифуйте стул-лестницу, затем покрасьте или покрасьте в соответствии с вашим декором.

Заключительные мысли

Теперь вы знаете, как сделать стул-лестницу! Этот самодельный стул служит дополнительным сиденьем, а затем переворачивается, чтобы стать лестницей для дополнительного подъема!

Получите бесплатный план (включая подробные инструкции и размеры) прямо сейчас!

Спасибо, что заглянули. Если вы нашли эту информацию полезной, не могли бы вы прикрепить ее к Pinterest? Другие мастера были бы признательны, и я тоже! Спасибо — Скотт

Рекомендуется для вас

Закрепить на потом

124039
акции

Как построить деревянную стремянку: простая лестница 2х4 своими руками

Быстрые и простые шаги своими руками и видео, показывающее, как построить деревянную стремянку из 2х4. Идеально подходит для игрового домика, чердака, двухъярусной кровати или крошечного домика.

Как сделать деревянную стремянку

Привет, ребята! Я вернулся с еще одним проектом «сделай сам» из большого детского игрового дома, над которым я работал.

На прошлой неделе я поделилась этой простой, милой и красочной игрой «Сделай сам» для детей, взбирающейся на скалу. Иметь несколько разных элементов для лазания в игровом домике интереснее и веселее, верно?!

Некоторые ссылки в этом посте являются партнерскими. Как партнер Amazon, я зарабатываю на соответствующих покупках без каких-либо дополнительных затрат для вас.

Сегодня я покажу вам, как сделать деревянную стремянку из 2х4, которая выглядит великолепно и очень прочная.

Эта самодельная лестница 2×4 идеально подходит для вашей двухъярусной кровати, чердака, игровой площадки на заднем дворе, крепости, крошечного домика или игрового домика.

Что вам понадобится

Вот список того, что вам понадобится, чтобы сделать наклонную деревянную лестницу.

• Инструменты: электрическая дрель и торцовочная пила или циркулярная пила
• Для наружных лестниц
  • Обработанные под давлением 2×4
  • Наружные винты для настила от 3 1/2″ до 4″
  • Наружная краска или морилка для настила
• Для внутренних лестниц
  • Необработанные 2×4, каркасные шпильки
  • Саморезы по дереву от 3 1/2″ до 4″
  • Подойдет меловая краска, морилка или латексная краска

Не забудьте сохранить этот мастер-класс на Pinterest.

Лестница 2х4 «Сделай сам»: видеошаги

Я всегда думаю, что легче понять проект, если я вижу, как кто-то его делает. Вот краткое пошаговое описание того, как я построил эту наклонную стремянку 2×4.

Посмотрите это, чтобы узнать больше советов, которые помогут вам создать свой собственный. 🙂

Как построить стремянку — сделать ЛЕГКУЮ лестницу своими руками для игрового домика, лофта или крошечного домика

Посмотреть это видео на YouTube Вы можете точно увидеть, как я отмечаю и обрезаю эти углы на видео выше.

Начните с прислонения 2×4 к стене, где вы хотите прислонить деревянную стремянку. Я думаю, что это облегчает решение, какой угол будет наиболее удобным для этого места.

Как только вы сделаете наклон справа, положите еще один 2×4 сбоку, на пол, напротив наклонного 2×4. Используйте карандаш, чтобы отметить угол, который вам нужно будет отрезать на торцовочной пиле.

В этом плейлисте на YouTube вы можете найти больше видео из этой сборки Kids Playhouse. Включая видео о том, как я установил эту вентиляцию справа от этой лестницы. И как я устанавливал коньковую черепицу на односкатную крышу. 🙂

Отметив угол, выровняйте разрез на торцовочной пиле так, чтобы лезвие проходило по карандашной отметке. Обязательно соблюдайте правила безопасного использования торцовочной пилы при резке.

Если у вас нет торцовочной пилы, вы можете построить небольшую стремянку с вместо циркулярной пилы . Вам нужно будет использовать Speed ​​Square, чтобы отметить углы.

Шаг второй

После того, как нижняя часть лестницы будет отрезана, отрежьте длину 2×4 так, чтобы она совпадала с верхней частью того, на что она опирается.

Используйте еще один слой 2×4 на верхней части игрового домика, чердака, кровати или чего-то еще, чтобы отметить этот угловой срез. Вы хотите, чтобы верхняя часть лестницы была даже с верхней частью, где она будет установлена.

Верхний угол должен быть таким же, как и нижний. Но всегда стоит перепроверить.

Приложите доску к стене игрового домика, чтобы отметить место, где нужно отрезать заднюю часть лестницы.

Теперь, когда высота вашей деревянной лестницы, сделанной своими руками, соответствует высоте, вам нужно обрезать заднюю часть лестницы, чтобы обеспечить больший контакт со стеной, на которую она опирается.

Для этого я прижимаю доску к месту, затем использую эту доску, чтобы провести прямую линию разреза на стороне 2×4.

Теперь, когда у вас есть первая сторона лестницы, и вы проверили ее идеальность, вы можете использовать ее в качестве шаблона для разрезов, чтобы сделать другую сторону лестницы.

Третий шаг

Используйте тот же угол, который вы использовали для нижней части лестницы, чтобы отметить ступени на вашей лестнице. Это сделает ваши ступени идеально выровненными с полом или землей под лестницей, сделанной своими руками.

Отметьте ступени для вашей деревянной стремянки под тем же углом, под которым вы обрезали концы, чтобы ступени были на одном уровне с полом.

Для детской лестницы держите ступени на расстоянии от 9 до 12 дюймов друг от друга, в зависимости от возраста детей. Чтобы построить небольшую стремянку для взрослых, я бы придерживался расстояния от 11 до 13 дюймов.

В видео выше вы можете увидеть объяснение того, как я выбирал расстояние между ступенями своей лестницы.

По сути, я измерил длину своих сторон и выбрал расстояние, которое не оставляло меня с неловко коротким или длинным верхним шагом.

Шаг четвертый

Отрежьте ступеньки вашей лестницы. Около 18 дюймов — удобная ширина для скалолазания, но вы можете отрегулировать ее в соответствии со своим пространством. Затем прикрутите ступени на место, используя отметки, которые вы сделали в качестве ориентира, чтобы ступени оставались на одном уровне.

Вы также можете использовать 2 ломовых блока, срезанных под вашим углом, чтобы ступеньки не двигались, пока вы их привинчиваете.

Я прикрепил небольшие доски к каждой стороне лестницы, на конце которой был срезан угол. Это поможет вам удерживать ступеньку на месте при ее завинчивании.

Шаг пятый

Покрасьте, замажьте или заклейте вашу лестницу, а затем прикрепите ее к игровому домику, крепости, чердаку или двухъярусной кровати, для которой вы ее построили. Чтобы прикрепить лестницу, можно аккуратно привинтить верхнюю переднюю часть лестницы.

Обязательно выберите длину шурупа, которая входит достаточно глубоко в древесину, к которой вы крепите лестницу, чтобы сделать ее надежной и прочной. Я бы использовал 2 винта с каждой стороны для этого

ИЛИ вы можете сделать то, что сделал я, и прикрепить 2×4 между двумя сторонами, а затем прикрутить стороны к этому 2×4. Я думал, что это обеспечит самую сильную связь для меня. Но, если все сделано правильно, любой способ может работать. 🙂

Мне нравится эта маленькая деревянная стремянка, и она была недорогой, довольно быстрой и простой в сборке.

Больше фотографий из этой сборки

Еще несколько готовых фотографий деревянной стремянки, которую я сделал своими руками для нашего игрового домика.

Эта маленькая лестница ведет к настилу на уровне домика на дереве над игровым домиком. Итак, теперь, когда вы знаете, как построить маленькую стремянку, идите и сделайте свою собственную. Получайте удовольствие! Не забудьте сохранить этот мастер-класс на Pinterest.

Инструменты

• Электродрель
• Торцовочная пила
• Или циркулярная пила
• Саморезы 3 1/2 дюйма

Инструкции

1. Если возможно, прислоните 2×4 к тому месту, где вам нужно построить небольшую стремянку. Я думаю, что это облегчает решение, какой угол будет наиболее удобным для этого места. Затем вы можете использовать калькулятор треугольника, чтобы найти угол для вашей торцовочной пилы. Используйте необходимую высоту лестницы для одной длины. Расстояние по полу или земле, которое вы выбрали для наклона. И, наконец, 90 градусов как угол между этими двумя длинами. Тогда калькулятор треугольника подскажет, какой угол будет у ваших разрезов. Ура, для онлайн-калькуляторов!!!
2. Используйте торцовочную пилу , чтобы аккуратно отрезать нижний угол. Затем вы можете положить эту доску обратно в то место, для которого вы ее строите, чтобы отметить место, чтобы сделать верхний срез под тем же углом. Если у вас нет торцовочной пилы, вы можете построить небольшую стремянку с помощью  и циркулярной пилы  . Вам нужно будет использовать Speed ​​Square, чтобы отметить углы. Следующий шаг, который я использую, чтобы построить небольшую стремянку, — это обрезать заднюю часть лестницы, чтобы она опиралась на то место, для которого я ее строю. Для этого я прижимаю доску к месту, а затем использую эту доску, чтобы провести прямую линию разреза на стороне лестницы. Вы можете сделать этот разрез торцовочной или циркулярной пилой. После того, как вы обрежете первую сторону лестницы и убедитесь, что она идеальна, вы можете использовать ее в качестве шаблона для разрезов на другой стороне лестницы.
3. Используйте тот же угол, который вы использовали для разрезов, чтобы отметить ступени  на вашей лестнице. Это сделает ваши ступени идеально выровненными с полом или землей под лестницей. Для детской лестницы держите ступени на расстоянии от 9 до 12 дюймов друг от друга, в зависимости от возраста детей. Чтобы построить небольшую стремянку для взрослых, я бы придерживался расстояния от 11 до 13 дюймов. Вы можете увидеть объяснение того, как я выбрал расстояние для ступеней своей лестницы, в видео выше. По сути, я измерил длину своих сторон и выбрал расстояние, которое не оставляло меня с неловко коротким или длинным верхним шагом.
4. Отрежьте ступени лестницы. Около 18 дюймов — удобная ширина для скалолазания, но вы можете отрегулировать ее в соответствии со своим пространством. Затем прикрутите ступени на место, используя отметки, которые вы сделали в качестве ориентира, чтобы ступени оставались на одном уровне. Вы также можете использовать 2 ломовых блока, вырезанных под вашим углом, чтобы ступеньки не двигались, пока вы их привинчиваете.
5. Покрасьте, замажьте или заклейте лестницу, а затем прикрепите ее к игровому домику, крепости, чердаку или двухъярусной кровати, для которой вы ее построили. Чтобы прикрепить лестницу, можно аккуратно привинтить верхнюю переднюю часть лестницы. Обязательно выберите длину шурупа, которая входит достаточно глубоко в древесину, к которой вы прикрепляете лестницу, чтобы сделать ее надежной и прочной. Я бы использовал 2 винта с каждой стороны для этого. ИЛИ вы можете сделать то, что сделал я, и прикрепить 2×4 между двумя сторонами, а затем вкрутить стороны в эти 2×4. Я думал, что это обеспечит самую сильную связь для меня. Но, если все сделано правильно, любой способ может работать.

Примечания

Я всегда думаю, что легче понять проект, если я вижу, как кто-то его делает. Вот краткое пошаговое руководство о том, как я построил эту маленькую стремянку из 2 × 4, которая, я думаю, поможет вам построить свою собственную.

Вот и все, как построить деревянную стремянку из брусков 2х4.
