Вентиляция в частном доме: схема, система, устройство

Во время ремонта на кухне внимание уделяется красоте дизайна и интерьеру, чтоб в комнате было комфортно и уютно проводить время за обедом или ужином, но забываем о функциональности и проветривании – это момент, который не стоит упускать из виду.

Правильная вентиляция кухонного помещения позволит вам наслаждаться свежим воздухом

Содержание

• Строение и схема вентиляции
• Некоторые нюансы вентиляционных систем
• Как решить проблему
• Естественная вентиляция кухни в частном доме
• Вытяжки на кухню, таулет, пристройку, ванну: монтаж

Главным элементом помещения является вентиляция с вытяжкой, установив которую вы всегда ощущаете присутствие свежего воздуха там, где постоянно идет приготовление пищи. Ведь здесь жарят, пекут, варят, воздух не чистый и порой трудно дышать, поэтому в таком помещении вытяжка вентиляционная станет отличным помощником, который будет обновлять воздушные потоки, убирать лишние пары со смешанными жирами и приправами и создавать подачу чистого кислорода.

Важно! Если вентиляция в частном доме отсутствует или плохо функционирует, неприятным запахам некуда деваться, и они распространяются по всему жилому зданию и впитываются в одежду, вещи, мебель и другие домашние принадлежности. Стоит готовиться к тому, что ваш дом превратится на здание с постоянным неприятным запахом, выход – система вентиляции.

Строение и схема вентиляции

Многоэтажный дом с квартирами имеет уже готовую установленную систему вентиляции, отверстия которых вы наверняка видели на кухне, а также в ванной комнате и туалете. При строительстве жилого здания это предусматривалось строительными правилами и нормами.

Схема обмена воздуха в панельном многоквартирном доме

Проходит несколько лет и система вентиляции может забиться или начать плохо работать и не пропускать воздух. Для этого существуют дополнительные меры, которые обязательно нужно учесть.

Варианты проверки работоспособности вентиляционной системы в многоэтажном квартирном здании:

1. Возьмите любой листок среднего размера и приложите к отверстиям. Когда бумага прилипает к решеткам, это значит, что устройство вентиляции работает отлично – пропускает свежий воздух и вытягивает плохой, если бумага не прилипла, значит система забита и требует срочной чистки. Причиной засорения могут быть ветки, пыль, листья из дерева и даже мелкие птицы, которые залетев, заблудились и не смогли выбраться.
2. Возьмите спички и зажгите одну рядом с вентиляционным отверстием. В случае хорошей тяги вы будете знать, что с системой полный порядок, если же пламя остается неподвижно на одном и том же месте, значит, втяжку нужно прочистить, чтоб она и дальше исправно функционировала.

Совет: прочистить вентиляцию можно самостоятельно, если для этого есть специальные навыки, и вы это уже делали, если же опыта нет, обратитесь за помощью к квалифицированному специалисту.

Для оптимального обмена воздуха строение должно быть оборудовано вытяжкой и приточкой

У тех людей, которые могут прочистить систему вентиляции, есть специальный набор инструментов и приспособлений. Что касается стоимости, то цену за услугу нельзя назвать дешевой, так, как компании, которые этим занимаются, набирают только высококвалифицированных сотрудников. Следует знать, что для работы понадобится схема вентиляции, поэтому приготовьте ее заранее.

Некоторые нюансы вентиляционных систем

Вентиляция для кухни в квартире является необходимым элементом при строительстве здания, это касается и частных домов. Но чтоб воздушны поток выходил на улицу, нужно чтоб он и поступал в средину трубы. Такой процесс называют цикличностью или кругооборотом в системе.

Многие жильцы многоквартирного дома поставили окна из металлопластика вместо деревянных. Да, изделия эти хорошие и практичные, имеют потрясающие физико-технические и эксплуатационные характеристики, но существует и много проблем, которые случаются после их установки:

• В помещении влажно, пару некуда деваться;
• Мало поступает кислород;
• В воздухе накапливается углекислый газ и радон;
• Появление среды обитания для плесени, грибка и микробов;
• Неприятный запах.

Установка кухонной вытяжки решит проблему недостатка свежего воздуха

Все эти показатели плохо влияют на здоровье человека, разрушают его защитный барьер и создают условие для возникновения разных заболеваний. Можно часто проветривать помещение, но от этого тепла в комнате станет меньше, но есть возможность простудиться, и заболеть острым респираторным заболеванием.

Как решить проблему

Для того чтоб решить данную проблему предлагаем ознакомится с такими вариантами:

1. Установка металлопластиковых окон с системой проветривания или микро проветриванием. Так в помещение будут поступать свежие потоки воздуха не вытягивая из дома все тепло.
2. У производителей есть такие приспособления как вытяжные вентиляторы центробежные, которые отлично проветривают здание, способствуют циркуляции воздуха, обмену, подогреву и даже охлаждению воздуха. В некоторых моделях встречается функция очистки и ионизация. Но есть небольшой минус – такая вентиляция в кухне в частном доме допустима, а в квартире нет.

Потолочный тип вентилирующей системы

Совет: для частного дома подойдет приточно-вытяжная вентиляция, которая обеспечивает приток чистых и свежих воздушных потоков, а также устранению вредного и неприятного запаха. Для работы и будущих ремонтных работ потребуется схема приточно-вытяжной вентиляции, поэтому не забывайте о ней позаботиться.

Процесс готовки еды несет за собой возникновение не только неприятного запаха, но и выделение вредного дыма и других веществ. Мебель, облицовка гарнитура, обои – это все страдает от жира и копоти, поэтому, на кухню лучше купить вытяжной канальный вентилятор, который отлично справится с отведенной для него задачей.

Естественная вентиляция кухни в частном доме

Чтоб построить самостоятельно частный дом необходимо провести огромный список работ, при этом возникают различные проблемы, которые препятствуют созданию комфорта и уюта. Организовать установку вентиляции это одно из главных дел при строительстве и ремонте, оно стоит на одном из первых мест и нуждается в пристальном внимании. Как было сказано выше, отличным решением станет приточно-вытяжной вентилятор. И так, что он собой представляет?

Схема вытяжной вентиляции с проточными каналами

Посмотрите на фото. Это схема вытяжной вентиляции с проточными каналами, на которой можно увидеть каким образом поступает воздух снаружи и выходит изнутри помещения. Сам он не может попадать внутрь здания и выходить из него, поэтому стоит позаботиться о специальном оборудовании, с помощью которого воздушные массы будут двигаться в круговом режиме, и проветривать здание.

Такую систему можно назвать энергозависимой. У нее есть свои минусы, так, как она требует дополнительных расходов энергии и денежных средств, цена такого агрегата высокая.

Но такая принудительная вентиляция оправдывает себя тем, что с ее помощью проживание в доме невероятно комфортное, а хозяин не задумывается о том, как проветрить помещение и куда деть неприятный запах из ванной и кухни. Отметим и наличие специальных фильтров, которые способны очищать приходящий из улицы воздух, и колориферов, подогревающих его в холодный период времени.

Важным моментом является то, что вентилятор осевой вытяжной направляет очищенные и прогретые потоки воздуха в любую комнату жилого помещения, но перед тем, как установить рекуператор воздуха, нужно сделать схему всей системы, а уже после этого монтаж и соединительные работы труб и шахт в одно целое.

Такие установки, как правило, размещаются на чердаке дома, это хорошая новость, ведь для этого не требуется отведение свободного места внутри здания, которое всегда на вес золота. Кроме этого, расположив на чердаке систему, не потребуется делать дополнительных пристроек.

Совет: чтоб установка вентиляции своими руками прошла удачно и без значительных затрат денежных средств и времени, пригласите на помощь человека, который разбирается в этом деле. Пусть он не будет делать этого сам, но поможет вам и даст хороший совет.

Естественная вентиляция не избавляет от неприятных запахов, поэтому на кухне нужно обязательно установить вытяжку. Приточно-вытяжная вентиляция на кухне бесшумная, не вибрирует, и обслуживается не больше одного раза в году, и то для профилактики.

Такие оборудования автоматические, в них есть параметры для установки необходимой температуры воздуха в помещении, а также влажности во всех комнатах. При небольших отклонениях работа внутри системы сразу же переключается на ту, которая была установлена и запрограммирована.

Приточно-вытяжные вентиляторы для вытяжки бывают:

• Со специальным нагревателем. Сюда входит водяной колорифер или электрический нагреватель.
• С рекуперационной системой. Тот воздух, который поступает внутрь здания, сразу прогревается тем, что выходит. Такую систему считают идеальной потому, что для не нужны дополнительные приспособления, теплоносители и энергоносители.

Вытяжки на кухню, таулет, пристройку, ванну: монтаж

Чтобы устранить неприятные запахи от приготовления пищи следует установить вентилятор для кухонной вытяжки.

Для начала рассмотрим варианты исполнения этих устройств:

• Подвесной или плоский. Самый распространенный и часто покупаемый вариант. Монтаж проводится между навесными шкафами и газовыми плитами;
• Островной. Это вариант для кухни, где есть отдельно стоящий островок. Подвесьте к потолку и работа сделана;

• Настенный. Такое устройство устанавливается на стенке рядом с газовой плитой. Вариант дизайна разный, возможен индивидуальный заказ;
• Встраиваемый. Такое оборудование для вентиляции нестандартное и крепится специальными креплениями и инструментами, устанавливается в столешнице или подвесном шкафу. Отлично подходит под любой интерьер и не занимает лишнего места.

Совет: перед тем, как купить вытяжку, осмотритесь на кухню, оцените ее размеры и местонахождение бытовых приборов и мебели. После этого купите такое устройство, которое подходит под помещение кухни и удобное в работе.

Нельзя забывать о том, что требуется дополнительно установить вентилятор для вытяжки на кухню. Также устанавливают анемостаты вентиляционные. Такие приспособления отводят воздух и отлично подходят под интерьер помещения. Чтоб они сливались с цветовой гаммой, выберите тот, который подходит под обои или потолок. К счастью, производители предлагают широкий ассортимент аксессуаров и приспособлений, что разбегаются глаза.

Вентилятор на вытяжку на кухню стоит покупать, предварительно сделав ее замеры.

ПОСМОТРЕТЬ ВИДЕО

В завершении добавим, что вентиляция работает в том случае, если не забита шахта и в помещении установлены воздухообмены. Если эти условия выполнены, то гарантия того, что вентиляция функционирует – 100% и вы не нуждаетесь в услугах квалифицированных мастера.

Вентиляция в частном доме своими руками: схема устройства и монтажа

Воздух, находящийся внутри помещения, всегда содержит большое количество влаги.

Эта влага конденсируется на предметах и проникает внутрь многих строительных материалов.

К чему это приводит – знают все. Отсыревание, плесень, грибок, разрушение конструкции и негативное влияние на здоровье обитателей дома.

Решить разом все проблемы поможет вентиляция в частном доме своими руками. Схема для отдельных помещений и принципы монтажа каналов и вентиляторов.

Содержание

• 1 Естественная вентиляция
• 2 Принудительная вентиляция в частном доме
• 3 Какую вентиляцию лучше использовать для частного дома?
• 4 Схема, монтаж и устройство вентиляции в частном доме своими руками
  • 4.1 На кухне
  • 4.2 В ванной
  • 4.3 В туалете
  • 4.4 В подвале
• 5 Вентиляция в доме с камином или печью
• 6 Заключение
• 7 Видео на тему

Естественная вентиляция

Для создания естественной вентиляции требуется наличие вытяжного канала без каких-либо электрических приборов.

Воздух движется по шахте благодаря разнице температур и давления в комнате. Такой способ проветривания не стабилен, зависим от погоды, и может не справляться с объёмами работы.

Однако соорудить каналы на естественной тяге проще и дешевле всего.

Принудительная вентиляция в частном доме

Стабильность и равномерность проветривания может обеспечить принудительная вентиляция, где тягу создаёт вентилятор, а воздух дополнительно фильтруется, подогревается или охлаждается.

Забор происходит с улицы, поток поступает в вентиляционный блок, в котором находятся: вентилятор, фильтр, может быть рекуператор (устройство, позволяющее подогревать входящий поток без применения электроэнергии). Затем по системе воздуховодов, свежий воздух поступает в комнаты.

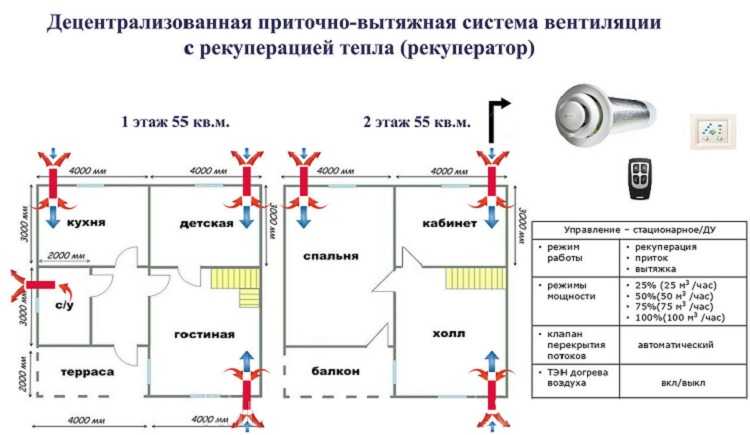

Система вентиляции в частном доме — схема

Создаётся некоторое избыточное давление и новый поток вытесняет находящийся в помещении тёплый воздух (он может удаляться через шахту естественной тяги, через кухонную вытяжку, вентиляцию в ванной, или даже печную трубу).

Какую вентиляцию лучше использовать для частного дома?

Система вентиляции частного дома, как мы уже говорили, может быть естественной или принудительной. Приточно вытяжная вентиляция в частном доме – это золотой стандарт вентиляции, к которому нужно стремиться. Но их сооружение может быть весьма дорогостоящим.

Чтобы сэкономить, многие прибегают к смешанному типу: приток делают принудительным, а отток – по законам физики. Либо устанавливают принудительную вентиляцию только в тех комнатах, которые наиболее остро нуждаются в ней (кухни, подвалы, санузлы).

Для больших коттеджей, домов, построенных по современным стандартам качества (материалы и окна герметичны) и местности с загрязнённым воздухом,- не обойтись без качественной принудительной системы вентиляции!

Схема, монтаж и устройство вентиляции в частном доме своими руками

Итак, рассмотрим, как сделать вентиляцию в частном доме. Вначале нужно сделать план, в котором будет указано расположение будущих каналов, где осуществляется забор, где будет отвод, в каком направлении будут двигаться потоки. Разработкой таких схем занимаются профессионалы.

Вот основные правила, по которым разрабатываются вентиляционные чертежи:

1. Комната с самым загрязнённым воздухом должна находиться в конце цепочки.
2. В кухне или санузле чаще всего располагают выходное отверстие, но приток здесь делать нельзя.
3. Вытяжные отверстия лучше всего делать под потолком или в потолке и максимально прямо направлять вверх.
4. Вход и выход располагают друг от друга как можно дальше.

Во время проектирования производят расчёт воздухообмена и требуемое сечение воздуховодов. Для этого нужно знать объём каждой комнаты и помножить его на количество раз, сколько нужно по нормам, чтобы за час обновлялся весь воздух.

Так, в спальне или зале воздух должен обновляться раз в час (это приток).

А для многих комнат есть готовые нормы оттока, например:

• В кухне должно замениться не менее 90 м³/час.
• В ванных – 25 м³/ч.
• В туалетах – 50 м³/ч.

Складываем отдельно комнаты, для которых рассчитывали приток, и помещения, где требуется только отток. В идеале должен быть баланс – сколько поступило воздуха, столько и вышло. Но на практике, цифры обычно разные. Выбирается больший показатель и берётся за основу.

Существуют другие способы расчётов, например по количеству человек. Так, человек, постоянно находящийся в помещении должен получать 60 м³ воздуха в час, а временный посетитель 20 м³.

Система вентиляции. Схема движения воздушных масс

Определить сечение воздуховода можно по специальной таблице, где один показатель – объём воздухообмена, а второй – скорость движения потока по системе (по нормам в боковых ответвлениях скорость не должна быть выше 3 м/с). На пересечении выбранных показателей и будет необходимый диаметр трубы.

Воздуховод диаметром 15 см и высотой 3 м обеспечит воздухообмен 30 м³/ч.

На кухне

Кухонный воздух наполнен запахами, жирами и дымом, которые образуются в процессе готовки. Чтобы их удалять, нужно обязательно установить над плитой вытяжку. Она будет отводить отработанный поток на улицу.

Однако есть модели вытяжек циркуляционного вида, которые фильтруют воздух и возвращают его назад в кухню. Способ можно использовать в крайнем случае, если нет возможности сделать полноценные каналы на улицу.

Нужно знать, что:

• Ширина вытяжного купола должна соответствовать ширине плиты.
• Вытяжку нельзя подключать к вытяжке котла.
• Мощности прибора должно хватать, чтобы обновить кухонный воздух 6 — 12 раз за час.
• Вытяжка рассчитана на установку над плитой на 65-85 см.

В ванной

Вентиляция в ванной в частном доме требует особого подхода. Сырой воздух – главное отличительное условие, которое учитывают при создании вытяжки:

• Нельзя делать приточных отверстий, иначе влажный пар расползётся по всем комнатам дома.
• Естественная вентиляция часто не справляется с задачей проветривания (требуется 25 — 50 м³ воздуха в час).
• Небольшой вентилятор для принудительной системы стоит недорого, монтируется просто и выглядит эстетично.
• Вентилирующее устройство обладает повышенной степенью защиты от влажного пара, а проводка монтируется в закрытые каналы и гофрированную оболочку.

Выбрав современный прибор с гигростатом, можно совершенно не переживать за ванную – при достижении в ней определённого уровня влажности, вытяжка будет включаться автоматически и работать, пока влажность не нормализуется.

В туалете

Вентиляция в туалете частного дома должна быть оборудована хорошим вытяжным устройством, а вот приток здесь делать нельзя:

• Мощность вытяжки должна обеспечить воздухообмен в 50 м³/час, а если санузел совмещён – и того больше.
• Включение вытяжки в туалете удобно совмещать с выключателем света.
• Делать вытяжное отверстие нужно как можно выше, а лучше на потолке.
• Каналы, туалета и ванной, расположенные на одном уровне, можно объединить в общий воздуховод.

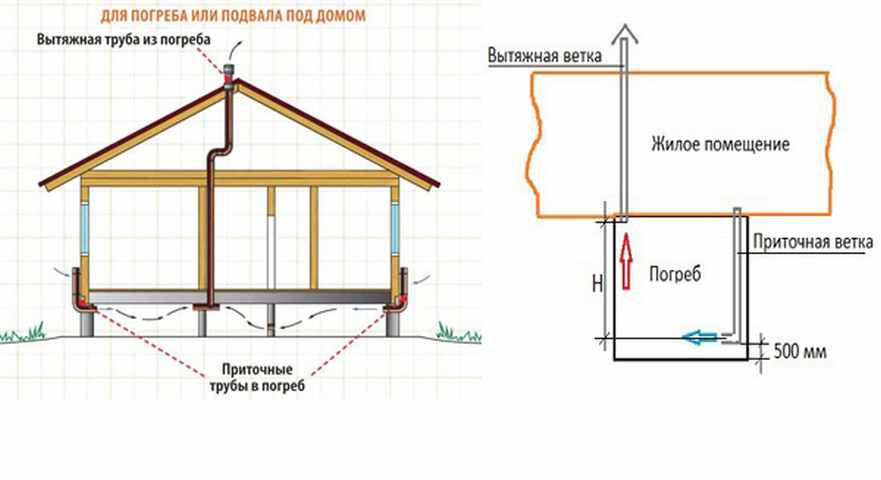

В подвале

Вентиляция подвала в частном доме может быть естественной или принудительной, в зависимости от условий. Если подвальное помещение занимает менее 50 м², его можно оснастить естественной вентиляцией.

Для больших подвалов делается принудительный вариант (и лучше позаботиться о вентиляции на этапе строительства, иначе потом понадобятся сложные бурильные работы).

Важное правило расположения отверстий притока и оттока: они должны быть максимально далеко друг от друга.

Понадобится ли применение труб, будет зависеть от высоты цоколя и глубины подвала.

Для небольшого пространства может быть достаточно, сделать по периметру несколько отверстий и защитить их решётками от проникновения грызунов.

Но воздух на дно глубоких помещений должна доставлять труба. Вытяжка же делается на противоположной стене в верхней точке цоколя.

Диаметр труб вентиляции для подвала должен быть не менее 12 см.

Вентиляция в доме с камином или печью

Процесс горения дополнительно расходует кислород из помещения, поэтому в доме с печью особенно важно обустроить качественный приток воздуха.

Если этого не сделать, будут проблемы с догоранием топлива, хуже будет тяга в трубе, а люди ощутят на себе нехватку свежего воздуха.

Особые правила вентиляции есть и для газовых котлов, которые перечисляются в требованиях к помещению для установки оборудования.

Чтобы обеспечить воздушным потоком непосредственно печку или камин, иногда проводят трубу под полом, а выход делают в непосредственной близости от отопительного прибора.

Заключение

Вентиляцию важно правильно рассчитать, чтобы не устроить в доме сквозняк, не замёрзнуть, и не перемешать по всему дому различные запахи и влагу. Но её устройство просто необходимо, как для здоровья жильцов, так и для сохранности строительных конструкций.

Видео на тему

• Предыдущая записьВытяжка в ванную комнату: советы по выбору и монтажу
• Следующая записьТрубы для вентиляции в частном доме: какой материал предпочтительнее?

Adblock
detector

Система вентиляции в частном доме: схемы, устройство, монтаж

Для создания приятного микроклимата в доме необходимо предусмотреть вентиляцию. Его наличие особенно важно в помещениях с повышенной влажностью:

• кухня;
• ванная комната;
• подвал.

Также данное условие распространяется на гардеробные и кладовые, в тех помещениях, где доступ свежего воздуха ограничен.

Систему циркуляции воздуха желательно заложить еще на этапе проектирования, тогда проблем с ее монтажом не возникнет.

Но в большинстве случаев монтаж вентиляции осуществляется в уже готовом здании.

Схема вентиляции в частном доме зависит от нескольких параметров. Сюда входит тип, основные требования и конструктивные особенности. Учитывайте все показатели, необходимые для оптимального выбора.

Содержание

1. Типы систем вентиляции
2. Правильный выбор
3. Естественная вентиляция
4. Принудительная система
5. Расчет параметров вентилятора
6. смешанный тип
7. Дизайн
8. Расчет вентиляции
9. Определение множественности комнаты
10. Выбор поперечного сечения протокола
11. Требования к строительству
12. Расположение клапанов

Типы вентиляционных систем

Покат. циркуляция в доме

Вентиляция в частном доме классифицируется по режиму движения воздуха. Различают три основных вида:

• натуральный;
• принудительно;
• смешанный.

Каждый тип имеет свои преимущества и недостатки. В первую очередь определяется тип вентиляционной системы. Для этого необходимо учитывать все параметры.

Правильный выбор

Как сделать вентиляцию? Если вы только планируете построить дом, обязательно определите состояние окружающей среды. Загрязненная атмосфера не способствует благоприятному микроклимату в вашем доме. В таких случаях стоит сделать вентиляцию с дополнительными очистными фильтрами и специальным оборудованием в системе. Проходя через них, воздух может не только очищаться, но и охлаждаться.

Следующим важным фактором при выборе вентиляции является материал, из которого построен дом. В последние годы в строительстве в основном используются современные строительные блоки и изоляция стен. Их внедрение в строительный процесс обуславливает наличие специальных вентиляционных устройств смешанного типа.

Естественная вентиляция

Устройство данного типа системы малоэффективно. Естественная вентиляция частного дома может оправдать себя только тогда, когда стены и крыша выполнены, только из натуральных материалов.

Движение воздуха по воздуховодам системы обеспечивается перепадом температур.

Летом эффективность вентиляции падает до нуля, и приточная вентиляция в частном доме перестает функционировать.

Также движение воздуха ограничено пропускной способностью. Конструкция пластиковых окон, установленных в большинстве жилых помещений, блокирует прохождение через них воздушных потоков.

Вентиляционное устройство данного типа оправдано только в том случае, если дом находится в районе с чистым воздухом. Но, несмотря на это, его использование обусловлено рядом преимуществ:

• низкая стоимость по сравнению с двумя другими видами;
• поддержание оптимальной влажности в помещениях;
• возможность регулирования теплового режима в доме за счет правильного проектирования;
• приток чистого воздуха снаружи;
• простая установка.

Естественная вентиляция может быть выполнена двумя способами:

• прокладка вертикальных каналов в каждом помещении, где необходима вентиляция частного дома;
• сооружение центральной шахты, к которой присоединяются воздуховоды из каждого помещения.

Второй способ требует предварительной закладки в проект. Для реализации второго способа потребуется значительная перепланировка и перестройка дома.

Принудительная система

Целесообразна в тех случаях, когда естественная циркуляция бессильна. Без использования такой системы не обойтись в домах из современных материалов:

• пенополистирольные плиты;
• сэндвич-панели;
• изоляция наружных стен пенополиуретаном или другим синтетическим сырьем.

В условиях грязного воздуха в систему должны входить не только вентиляторы, но и очистительные фильтры.

Расчет параметров вентилятора

При выборе устройства необходимо рассчитать основной показатель — мощность. Правильное значение обеспечит достаточный поток воздуха через воздуховоды и шахты.

Мощность рассчитывается по формуле:

P = V * κ,

где V – объем помещения, κ – коэффициент.

Вентилятор может запускаться вручную или автоматически. Второй вариант имеет более сложную структуру. Для этих целей в цепь встроены специальные датчики влажности, оснащенные таймером.

Значение коэффициента зависит от назначения помещения. Основные факторы:

• кухня — 15;
• санузел — 20;
• Туалет — 8.

Смешанного типа

В этом случае сочетается естественная и механическая циркуляция воздуха. Выравнивание можно выполнить двумя способами:

• врезка в воздуховоды естественной системы вентиляторов в необходимых местах;
• установка отдельного вентиляционного канала.

Преимущество такой комбинации в том, что в жилые помещения не проникают неприятные запахи. Но для этого в дверях необходимо установить приточные решетки, через которые будет циркулировать воздух.

Конструктивные особенности

В зависимости от назначения помещения применяются различные конфигурации вентиляции.

• кухня. При площади более 5 м² необходимо оборудовать два воздуховода. Первый общего пользования, а второй с выходом над варочной панелью, оснащенный вентилятором;
• ванная комната. В помещениях с повышенной влажностью требуется механическая вытяжка воздуха. При выборе вентилятора остановитесь на более мощных моделях;
• подвал. Лучшим вариантом будет использование двух каналов для входа и выхода воздуха. Низкая температура подвала способствует накоплению большого количества влаги. А в подвале, где хранятся запасы на зиму, предпочтителен сухой воздух.

Без установки оборудования для циркуляции воздушных потоков в котельной или помещении с камином не обойтись. Помимо естественного движения воздуха должны быть вытяжные каналы, оборудованные вентиляторами. Установка специальных циркуляционных устройств обеспечивает дополнительную тягу, что предотвратит задымление помещения.

Расчет вентиляции

Для того, чтобы подобрать размер секции и специализированное оборудование, необходимо знать определенные показатели. Расчет производится в два этапа: определение

• по кратности;
• выбор сечения.

Для расчета параметров воздуховода необходимо рассчитать площадь помещения, в котором будет установлена ​​вентиляция. Скорость движения воздушных потоков также имеет первостепенное значение. Зная эти параметры, можно переходить к расчету.

Определение кратности помещения

Для этого необходимо знать расход воздуха. Значение кратности определяет, сколько раз за час обновляется воздух в помещении. Для помещений с повышенной влажностью показатель будет намного выше, чем для залов и спален. Рассчитывается по формуле:

Lv = Vp. * к,

, где Вп. — общий объем, k — кратность.

Значение k определяет тип комнаты; Вы можете найти его значение в таблице.

Пример: Рассчитаем расход воздуха для кухни площадью 6 м³. Кратность по таблице равна 25. Это означает, что в течение часа объем помещения должен быть заполнен чистым воздухом 25 раз.

Ур = Ур. * k = 6 * 25 = 150 м³/ч

Подбор сечения воздуховода

Схема подбора сечения воздуховода

Для этого необходимо воспользоваться специальным графиком, представленным на рисунке.

Как рассчитать значение требуемой скорости потока, мы определили в предыдущем пункте. Что касается скорости воздуха, то она будет зависеть от выбранного типа вентиляции:

• естественная циркуляция — менее 1 м3/час;
• магистральный канал вынужденного сооружения — не более 5м/с;

ответвления

• — до 3 м3/ч.

По выбранным параметрам определяем размер сечения. Индикатор будет актуален, если вы планируете установить один канал. В других случаях общий объем воздуха необходимо разделить на общее количество выпускных отверстий.

Строительные требования

Для правильного выполнения монтажа вентиляционного оборудования необходимо соблюдать определенные требования:

• схема циркуляции воздуха должна охватывать все помещения;
• воздуховоды должны быть подняты над уровнем кровли;
• организация движения потоков должна быть направлена ​​на перемещение воздуха из жилых помещений в помещения с наибольшим загрязнением (кухню, ванную комнату).

Расположение клапанов

Для правильной организации притока воздуха в процессе монтажа необходимо предусмотреть приточные клапаны. Через них через стену будет проходить чистый воздух. Конструкция представляет собой патрубок, который с двух сторон закрыт защитными решетками. Может быть разного сечения:

• круглый;
• квадратный;
• овал.

В кухне, санузле, котельной и подвале должны быть вентили. В остальных помещениях патрубки устанавливаются по необходимости. Установка осуществляется в любом месте. Но по возможности выбирайте размещение над радиатором. Зимой холодный воздух, проходящий через него, будет подогреваться теплыми потоками.

Схема вентиляции в частном доме своими руками

Трубы вентиляции частного дома могут выглядеть очень стильно

Правильная вентиляция в частном доме предотвращает образование конденсата, распространение плесени и грибка, создает благоприятный микроклимат для жизни. Вентиляцией должны быть обеспечены не только жилые помещения, но и хозяйственные и технические помещения: санузлы, кухни, санузлы, подвалы, котельные.
Различают естественную и механическую вентиляцию в частном доме. Установку определенных систем можно произвести своими руками.

Содержание

• 1 Создание частного дома своими руками с естественной вентиляцией типа контура
• 2 Вентиляция частных домов типа принудительная
• 3 Особенности вентиляции на кухне
• 4 Актуальность обеспечения притока воздуха
• 5 Какой вариант вентиляции частного дома выбрать?
  • 5.1 Система вентиляции в частном доме
  • 5.2 Система вентиляции санузла в частном доме
  • 5.3 Устройство вентиляции подвала в частном доме своими руками
  • 5.4 Система вентиляции в котельной частного дома
• 6 Вентиляция в частном доме (видео)

Создание в частном доме своими руками естественной вентиляции контурного типа

Естественная вентиляция в частном доме Заключается в том, что в стенах прокладываются специальные каналы, по которым осуществляется циркуляция воздуха во всех помещениях, а также в каминная зона. За счет разной плотности теплого и холодного воздуха происходит естественное движение воздушных потоков.

Схема вентиляции в двухэтажном доме

На схеме естественной вентиляции в частном доме показано расположение вертикальных трубных каналов, которые начинаются в вентилируемом помещении и выходят по коньку на крышу.

Для того чтобы сделать естественную вентиляцию в частном доме своими руками, следует проложить в стене (обычно несущей) канал сечением 140 мм. Важно, чтобы толщина вытяжного канала составляла половину кирпичной кладки. Если толщина канала меньше, возможен эффект обратной тяги. Труба должна заканчиваться выше конька, что также будет способствовать достаточной силе тяги. От этого канала устраивают для помещений горизонтальные отводы, диаметром 100 мм. Можно сделать разводку вентиляции в частном доме из пластиковых труб.

Вентиляция в частном доме своими руками, схема и расчет параметров системы — вполне посильный процесс, при соблюдении правил и рекомендаций.

ПРИМЕР Принудительная вентиляция коттеджного типа

Вентиляция частных домов типа принудительная

Принудительная вентиляция в частном доме необходима там, где естественная вентиляция не способна обеспечить полноценное обновление воздуха. Чаще всего вентиляция необходима в котельных, ванных комнатах, туалетах и ​​кухнях. Устройствами, с помощью которых осуществляется принудительная вентиляция, являются вентиляторы и вытяжки.

Полезный совет! Принудительная вентиляция помещения удаляет запахи и излишнюю влагу. Поэтому если вы хотите, чтобы в ванной комнате не завелся грибок или плесень, обязательно позаботьтесь о вентиляции помещения.

Организовать приточно-вытяжную вентиляцию можно воспользовавшись схемой в частном доме. Схема может предполагать наличие настенного вентилятора, который устанавливается в воздуховоде. Несмотря на то, что подшипник вентилятора более прочный, он создает при работе много неприятного шума. Гораздо тише рукавное устройство, которое, к тому же, дешевле.

Установка потолочной вентиляционной решетки

Особенности вентиляции на кухне

Помещение продуктов всегда находится под воздействием запахов. Смену воздуха здесь следует сделать постоянной, поэтому принудительную вентиляцию, которая просто необходима во время приготовления пищи, следует усилить стабильной воздухопроницаемостью естественного типа.

вытяжка Устанавливается над плитой. Это наиболее эффективный способ вытяжки воздуха в помещении, так как при приготовлении некоторых блюд выделяется тепло и пар с соответствующими запахами. В пластиковых окнах конденсат.

При установке вытяжки своими руками важно установить ее на оптимальном для эффективности расстоянии от плиты. Для газовых плит – 0,75 м, для электрических – 0,65 м.

Вытяжка на кухне — часть общей системы вентиляции всего дома

Иногда на кухне используют приточные установки. Входит в состав вентиляционных систем и способствует эффективному воздухообмену. Эта система будет работать корректно при адекватном функционировании механизма снятия тяги. Поэтому при использовании приточной установки важно проверять тягу в вентиляционном канале. В противном случае поток приточного воздуха просто смешается с отработанным воздухом и распространится по другим помещениям.

Видео примеры и пояснения по устройству вентиляции в частном доме своими руками, можно найти в интернете.

Схема вентиляционной решетки и вентилятора на кухне

Актуальность обеспечения притока воздуха

Схема вентиляции в частном доме своими руками должна предусматривать не только отвод, но и приток воздуха в достаточном количестве. Если не позаботиться об этом, можно считать, что в доме нет должной вентиляции. Непроницаемость окон и дверей является причиной того, что дом перестает функционировать и происходит процесс застоя естественного вентиляционного воздуха. Более того, работа нагнетаемого воздуха будет иметь обратный эффект, когда по каналам естественная тяга воздуха будет двигаться в обратном направлении вместе со всей пылевой экономией.

Связанная статья:

Правила систем вентиляции организаций должны учитывать тот факт, что современные окна, двери не пропускают в помещения свежий воздух, как это было раньше. У них нет тех допусков, которые допускались устаревшими нормами СНиП. Даже при хорошо организованной системе вентиляции воздух в доме может быть спертым, что является основным признаком того, что в нем отсутствует аэроциркуляция. В таких помещениях должны быть установлены технические и стойкие ядовитые запахи, исходящие от клея, обоев, линолеума и других строительных материалов и мебели. Вы можете получить влагу и конденсат.

Для наглядности можете посмотреть примеры устройства вентиляции в частном доме своими руками (видео инструкции есть в интернете).

Детальный план вентиляции частного дома

Какой вариант вентиляции частного дома выбрать?

Схема вентиляции в частном доме своими руками должна быть составлена ​​с учетом расчета всех требуемых параметров. Расчет вентиляции производится на основе данных о площади вентилируемых помещений и количестве проживающих в них людей. Норма воздухообмена принимается из расчета 10 кубометров в час на человека.

Какие системы вентиляции предлагаются в частных домах? Как сделать естественную вентиляцию грамотно и функционально, чтобы конденсат не сырел в стенах и воздух всегда был свежим?

Предлагаются такие способы вентиляции:

• естественная вентиляция;
• система вентиляции;
• Комбинированная система вентиляции (при добавлении естественной приточно-вытяжной).

Обеспечение вентиляции с помощью канального вентилятора

Выбор монтажа вашей вентиляционной системы в частном доме зависит от многих факторов. Это состояние окружающей среды, строительные материалы, дизайн дома и, наконец, финансовые возможности владельца.

Есть помещения, в которых дополнительные настройки помогают сбалансировать микроклимат. Поэтому комбинированная система домашней вентиляции даст оптимальные результаты.

Система вентиляции в частном доме

Несмотря на то, что система вентиляции в частном доме своими руками может показаться слишком простой, при правильном подходе к ее организации, она обеспечит комфортные условия в доме.

Монтаж вентиляционных каналов

Наиболее подходящей системой вентиляции для частного дома считается приточно-вытяжная вентиляция, где подача и отвод воздуха принудительные. Для установки своими руками вентиляционной системы необходимо рассчитать необходимую циркуляцию воздуха, определить место установки (чаще всего используется сухое складское помещение) и наметить расположение отверстий для притока и вывода воздуха. Отверстия для притока и вытяжки воздуха устраивают в противоположных углах помещения. Вставляется внутрь отверстия, а снаружи трубка закрывается решетками. Установленный внутри обратный клапан. В выбранном месте закрепляют приточно-вытяжную установку, к ней с помощью металлических хомутов крепят вентиляционные каналы. Для гибкой трубы используется воздуховод.

Элементы системы вентиляции на кухне

Трубы для вентиляции в частных домах Можно использовать пластик или алюминий. С помощью светильников каналы разводятся по комнатам дома. Обычно воздуховоды устраивают над натяжным потолком. Место вывода воздуховодов прикройте вентиляционными решетками.

Полезный совет! Используя настройку приточно-вытяжного вентилятора, можно увеличить скорость отвода загрязненного вытяжного воздуха.

Приточно-вытяжная установка может быть оснащена рекуператором тепла, который нагревает поступающий с улицы воздух. Еще одним вариантом вентиляции является приточно-вытяжная система с кондиционированием. При такой приточно-вытяжной установке теплый воздух охлаждается.

Стрелками указано направление движения воздуха внутри дома с естественной вентиляцией

Система вентиляции санузла в частном доме

Оборудованная своими руками система вентиляции в санузле следует учитывать, что при пользовании санузлом, где имеется избыточная влажность, появляется конденсат. Металлические детали и узлы, собирающие конденсат в ванной, начинают ржаветь.

По проекту должна быть предусмотрена вентиляция ванной комнаты водителя. Предполагает устройство вентиляционной шахты, вход в которую закрыт банной решеткой. Приточный воздух может попадать в помещение бани через открытые окна и щель между дверью в полу. Естественная вентиляция обеспечит оптимальную влажность и температуру в помещении ванной.

Полезный совет! Если санузел расположен на втором или третьем этаже дома, для устранения влаги и конденсата используйте принудительную вентиляцию. В такой системе используется вентилятор.

Привод движения воздушных потоков внутри помещения

В совмещенных санузлах и санузлах используется вентиляционная канализация в частном доме. Существует несколько вариантов установки вентиляционной трубы для таких помещений. Один из них – вентиляционная труба вдоль стены дома. Такая труба внешне напоминает водосточную трубу. Длина вентиляционной трубы должна быть такой, чтобы она находилась над верхним покрытием крыши. Рекомендуется использовать трубу диаметром 11 см. Полную и подробную инструкцию можно найти в видео материалах по установке вентиляции в санузлах.

Обустройство вентиляции подвала в частном доме своими руками

Подвальное помещение в частном доме часто используется для хозяйственных нужд. Чтобы избежать появления сырости и конденсата на стенах, в подвале частного дома обязательно должна быть вентиляция. Своими руками можно сделать нехитрую вентиляцию, пробив по разные стороны отверстия основания. Прикройте их сетками, чтобы в подвал не могли попасть грызуны.

Устройство и принцип работы приточно-вытяжной вентиляционной установки

Более эффективную вентиляцию подвала можно сделать с помощью трубы. Для монтажа понадобятся две трубы (диаметром 8-15 см), сетки, козырьки, предохраняющий от атмосферных осадков утеплитель. Один конец приточной трубы устанавливается в стене отверстия на расстоянии 25-35 см от пола подвала. Верхний конец трубки выводится через заглушку, расположенную снаружи и вдоль стенки. длина внешней части трубки 50-60 см. Из эстетических соображений трубу можно сделать незаметной.

Вентиляционная труба должна быть установлена ​​в отверстие потолка подвала. Если подвал используется для хранения продуктов, то трубы рекомендуется размещать в непосредственной близости от них. Труба из подвала выведена через все этажи и заканчивается на высоте 40-60 см от крыши. Следует учесть, что в частных домах конденсат в вентиляции, образующийся в вытяжной трубе, будет стекать в подвал. Поэтому в подвал ставят емкость, в которой собирается конденсат. Трубы для вентиляции можно использовать пластиковые или асбестоцементные.

Схема вентиляции в частном доме, которую вы можете составить самостоятельно

В Интернете вы можете найти различные схемы вентиляции в частном доме. Своими руками сделать монтаж намного проще схемы. Видео рассказывает о вариантах установки вентиляционных систем в подвале частного дома.
