Что такое Утепленная Шведская Плита (УШП) и Утепленный Финский Фундамент (УФФ) ⋆ Финский Домик

Ведя разговор о финском загородном домостроении, нельзя пройти мимо такой важной вещи как строительство фундамента.

Технически, каркасный дом можно поставить на любой фундамент — начиная от бетонной ленты на глубину промерзания, заканчивая обычными валунами, чем собственно и развлекались в прошлом народы, обитавшие на территории нынешней Финляндии и Скандинавии.

Но тем не менее, в наше время, под каркасные дома в этих областях , в основном, используются 2 типа фундаментов.  Первый из них уже хорошо известен в России по аббревиатуре УШП (утепленная шведская плита) — на подобной плите в основном строят дома в Швеции и Норвегии.   В  Финляндии же более распространен другой тип фундамента, который пока не получил у нас широкого распространения и известен «посвященным» под аббревиатурой УФФ — Утепленный Финский Фундамент.  Строго говоря финским его назвать сложно, так как на подобном типе фундамента делают дома и в Норвегии, да и в России, его более простая модификация хорошо известна.

Теперь обо всем по-порядку.

УШП — Утепленная Шведская Плита

Вначале немного хвастовства :).  Многие знают, что в Россию информацию об УШП принес пользователь Форумхауса известный как Владимир «Таллин».  Но вот совсем не многие при этом знают, что само название «Утепленная Шведская Плита» придумал именно я :).

А произошло это следующим образом.

Впервые про подобный фундамент заикнулся один товарищ из Германии, написавший на форумхаусе о том, что строительство подобного типа фундамента, идеально подойдет под каркасный дом .  Именно тогда, то что потом стали называть УШП, впервые был опродемонстрировано российской интернет общественности. Было это в июне 2008 года.

К сожалению, с подачи популярного тогда на Форумхаусе строителя, автора шЫдевра под названием Русский Силовой Каркас (Он же РСК, он же впоследствии — Рашен Страшен Каркашен)  —  товарищ из Германии был затравлен, а его идеи были провозглашены еретическими и для загадочной русской души — неподходящими (кстати впоследствии этот гениальный строитель получил срок, за мошенничество).

Второе пришествие УШП произошло в 2009 году. Тогда на форуме появился новый участник, ныне широко известный — Владимир «Таллин».  В одной из тем форумхауса, он рассказал о фундаменте своего дома в Эстонии, который ему не то спроектировал, не то построил строитель из Швеции  (Родина  отечественной УШП — шведская фирма Dorocell).

Так уж получилось, что на эту тему наткнулся ваш нескромный слуга. То есть я :).  А так как я в то время впитывал все доступные знания по каркасному домостроению как губка и попутно был модератором на Форумхаусе, то оценив потенциал идеи, выделил сообщения Владимира «Таллина» в отдельную ветку и немного подумав, назвали ее «Утепленная Шведская Плита». А затем всячески оберегал Владимира на начальных этапах, от попыток травли отечественными любителями заливать плиты по 40см толщиной.

Название к фундаменту прилипло,  а Владимир стал «гуру»,  к которому всем обращались за советом.  Про эту историю мне недавно напомнил сам Владимир Таллин, на том же Форумхаусе

Поэтому могу совершенно честно сказать — в том, что УШП получило такое распространение, есть определенная моя личная заслуга.   Но перейдем к делу

Общий принцип строительства УШП можно описать следующим образом: это некое огромное «корыто» из пенопласта «фундаментных» марок (способных выдержать большие нагрузки при небольшой относительной деформации). Корыто, представляющее из себя несъемную опалубку, собирается на подготовленной песчано щебеночной подушке обеспечивающей дренаж. Затем в этом корыте укладывается  арматурный каркас и сетка, к которой, согласно планировке помещений,  закрепляется труба для водяных теплых полов и раскидываются другие коммуникации — водоснабжение, канализация и иногда электрика.  Затем все это заливается бетоном и по хорошему, затирается «вертолетами» для получения максимально готовой под финишную отделку поверхности плиты.    Важно так же отметить, что плита не простая, а с ребрами жесткости под несущими стенами.  То есть толщина плиты отличается под несущими стенами от остальной поверхности.

Это было грубое, примерное, описание того, на что похожа УШП.  Ниже вы можете увидеть типичную конструктивную схему:



Оригинальная схема шведской фирмы Dorocell



Интерпретация от Knauf

Преимущества строительства УШП

  1. Мы получаем утепленный фундамент-плиту, с отделкой цоколя, подходящую для большинства грунтов
  2. При качественном исполнении, получаем готовое под финишную отделку перекрытие первого этажа
  3. Интегрированные в плиту коммуникации — разводка водопровода, канализации, части электрики и т. п.
  4. Система дренажа и водоотведения вокруг дома
  5.  Практически готовая комфортная, низкотемпературная система отопления водяными теплыми полами — к которой достаточно просто подключить котельное оборудование
  6. Утепление самой плиты и отмостки вокруг дома, убирает явления морозного пучения, которые могут стать большой проблемой для более традиционных лент и плит.
  7. Энергоэффективность. Это один из самых энергоэффективных вариантов фундаментов — позволяющий экономить на отоплении
  8. УШП является высокоэффективным теплоаккумулятором, убирая один из часто упоминаемых недостатков каркасных домов — низкую теплоемкость.

Другими словами, строительство УШП в том, что это комплексное решение.  Все то же самое можно получить и отдельно. Но делая все отдельно и сложив в совокупности затраты, с 90% вероятностью —  у вас получится более дорогое решение.

Недостатки УШП

Разумеется у УШП есть и недостатки, о которых стоит упомянуть.  Правда часть из них, относится и к другим плитным фундаментам.

  1. УШП идеально подходит для ровных участков. На участках с уклоном, строительство УШП как и любого другого плитного фундамента, может вылиться «в копеечку»
  2. УШП подходит для многих типов грунтов, но не для всех.  Например с очень большой осторожностью нужно подходить к строительству УШП на торфяниках и других грунтах с очень низкой несущей способностью.
  3. Требовательность к квалификации исполнителей.  Так как в плиту входит много коммуникаций, требующих грамотной разводки, то далеко не все «строители с опытом» смогут взяться за такой фундамент и не накосячить
  4. Низкий цоколь.  Недостаток условный, но тем не менее, многих напрягает то, что уровень пола  в доме практически с уровнем земли за стеной. Российский менталитет привык к высоким цоколям, тогда как в УШП вся толщина конструкции составляет 30см. из которых обычно над землей торчит дай бог 20.
  5.  Материалоемкость.  Особенно это актуально сейчас (осень 2014) — когда из за роста курсов валют и санкций, многие материалы имеющие в своей основе импортное сырье (тот же пенопласт) резко дорожают.
  6.  Не смотря на энтузиазм и примеры строительства даже достаточно тяжелых каменных домов на УШП, все таки это фундамент, рассчитанный в первую очередь на более легкие — каркасные и деревянные дома
  7.  Ощутимые разовые финансовые вливания  на первоначальном этапе.  Минус условный, так как делать все по отдельности, в итоге будет дороже. Зато можно растянуть затраты по времени.
  8. Ремонтопригодность коммуникаций. Минус условный, так как большинство материалов, используемых в современных системах инженерных коммуникаций, рассчитаны на сроки, явно превышающие наши с вами жизни.  Решения же для ремонтопригодности основных коммуникаций (канализация, водоснабжение) есть, но требуют дополнительных затрат. Так что нужно хорошо подумать, насколько оно надо

Сколько стоит построить УШП?

Опять же, частый вопрос — сколько все это удовольствие стоит.  В ценах лета 2014 года, средняя стоимость строительства УШП в Санкт-Петербурге составляла порядка 6-6,5тр за м2.   В Москве цены были подороже, в среднем 7,5-8тр за м2 в зависимости от степени «раскрученности» и квалификации исполнителей.  По другим регионам информации у меня нет.  К сожалению, учитывая резкое падение курса рубля и большое количество «имортозависимых» материалов в УШП, цена на нее в следующем году заметно повысится.

То есть строительство УШП 100м2 в среднем обошлась бы заказчику   в  600-800тр, в зависимости от региона и аппетитов подрядчика.   Сумма не маленькая. Но вернитесь к преимуществам УШП и прикиньте, сколько по отдельности будет стоить — плита, утепление фундамента, стяжка с теплым полом, дренаж,  коммуникации и т.п.  Возможно, когда вы сложите все затраты, цена УШП покажется уже не такой уж и огромной. Одна только система отопления в оценке «профильных специалистов» может потянуть на 300-400тр.

УШП перед заливкой бетоном, с разведенными трубами теплого полаПосле заливки. Снаружи остались только выходы коммуникаций и коллектор теплого пола

УФФ —  Утепленный Финский Фундамент

Этот фундамент еще не так популярен как УШП, но уверен, что свое он возьмет.   Строго говоря, аббревиатура УФФ появилась на том же Форум хаусе, когда данный тип надо было как то отличить от всех других. Пробовали называть и утепленной финской плитой (УФП) и как то еще, но УФФ это не совсем плита.

Вообще то подобная конструкция хорошо используется в России давно и известна как «лента с полами по грунту».  Правда, отличия УФФ от самых простых полов по грунту, практически такое же, как у УШП от «простой» железобетонной плиты.

Своим появлением УФФ обязана другому активному участнику форумхауса, известному под ником Tim1313, который решил ее «реконструировать» для своего дома, пользуясь информацией брата, строившего дома в Финляндии и хорошо знакомого с этой технологией.

Если УШП у нас, это корыто с пенопластом бетоном и теплыми полами, то УФФ — это утепленная лента с «пяткой», выполняющей опорную и несущую роль, с обратной засыпкой хорошо утрамбованным грунтом, и хорошо утепленной стяжкой с теплыми полами.   Вариантов таких лент есть много,  я приведу схему от финского домостроительного концерна Оматало (Финндомо)

Оригинальная схема финского фундамента от фирмы Omatalo (finndomo)Упрощенная, но рабочая схема от Tim1313

Реализаций строительства УФФ у тех же скандинавов может быть много —  в качестве «ленты», могут использоваться как блоки, так и монолитный бетон, причем в несъемной опалубке из пенопласта.   При больших уклонах  и в некоторых других случаях, могут отказаться от обратной засыпки и сделать перекрытие ЖБ плитами, с дальнейшем обустройством утепленной стяжки по ним.  Могут использоваться разные схемы утепления ленты и периметра.   В Норвегии, из за особенностей скальных грунтов, часто делают ленту без пятки, на щебеночной подушке.

Преимущества  УФФ

Собственно все те же преимущества, что и у УШП, только к ним можно еще добавить то, что убирает часть недостатков УШП

  1. Может оказаться более выгодной и менее трудозатратой на участках с уклоном
  2. Возможность сделать «высокий цоколь» — собственно высота цоколя ограничена только вашими финансами.
  3.  Проще адаптировать под тяжелые дома (увеличивается размер пятки и сечение ленты, конфигурация ленты под несущие стены)
  4. Вариант с цоколем из блоков, позволяет практически на 100% отказаться от использования опалубки — что экономит и время и деньги.
  5. Как ни странно, этот тип фундамента «понятнее» отечественным строителям и соответственно проще найти исполнителей.
  6. Потенциально лучшая ремонтопригодность коммуникаций в отдаленном будущем, так как в отличии от УШП, несущую роль выполняет цоколь и пятка под ним, а стяжка с коммуникациями «развязана» относительно ленты.
  7. Возможность провести коммуникации, сделать теплый пол и стяжку уже после того, как дом «встанет под крышу» — кстати весьма популярный в скандинавии вариант

Недостатки и стоимость УФФ

Расписывать отдельно стоимость УФФ и ее недостатки смысла нет, так как это вещи взаимосвязанные.  Основным недостатком УФФ является бОльшее количество работ, в том числе земляных и большое количество «сыпучки» на обратную засыпку.  Соответственно это приводит к увеличению стоимости УФФ относительно УШП. Остальные недостатки — те же что и у «шведской» плиты, за исключением тех, которые решает УФФ.

Но увеличение по стоимости не драматическое.   В общем случае УФФ обойдется процентов на 10-15 дороже чем УШП.  Хотя в ряде случаев, может оказаться сравнима, если не дешевле.   Причем стоимость УФФ будет напрямую зависеть от высоты цоколя, который вы пожелаете. Чем выше — тем дороже.



Опорная пятка и цоколь из блоковОбратная засыпка с внутренним утеплениемРаскладка теплого пола и заливка стяжкиОпалубка из ЭППС для монолитного цоколя, тоже популярный в скандинавии вариант





Что такое УШП (утепленная шведская плита)

УШП — это современный и теплоэффективный фундамент. И не только фундамент, не просто бетонная плита. Это настоящая основа вашего дома. Она включает в себя готовую систему комфортного отопления тёплыми полами по всей площади, разводку труб водоснабжения, канализации и электрических кабелей, качественное утепление пола, а её гладкая поверхность годится для укладки чистового напольного покрытия.

Шведская плита подходит для каркасных домов, домов из газобетона, бруса, бревна, для SIP и других домов и может быть построена практически на любом грунте.

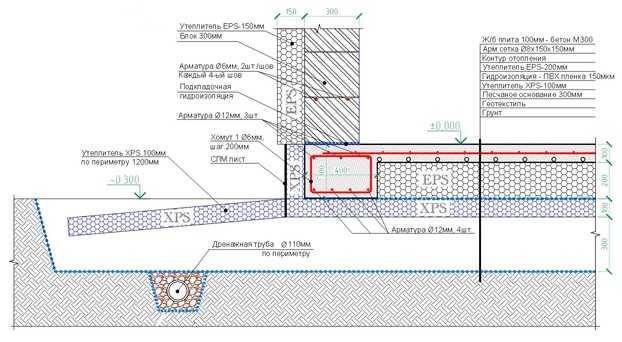

На этой картинке мы с дизайнером попытались изобразить УШП в разрезе. Итак, разложим всё по полочкам:

1. Подушка 2. ПСБ/ЭППС — несъемная опалубка 3. Утеплённая отмостка 4. Дренаж 5. Ливнёвка 6. Арматура 7. Трубы тёплого пола 8. Бетонная плита 9. Трубы и кабели

 1. Подушка под плитой

Прежде чем заливать бетон нужно сделать много всего остального и начинаем мы с подготовки подушки — основания, на котором будет выставляться опалубка и на котором будет стоять наша плита. Необходимо подготовить ровную песчаную площадку и как следует утрамбовать её специальной машиной — виброплитой.

На фото стройка УШП в Дружбе, в Покровской, в Разливе, в Саблино.

Мой компаньон, Григорий, снял небольшой сериал про стройку УШП. Первая серия посвящена как раз таки подготовке подушки, вот как это примерно выглядит на видео:

«Пирог» подушки зависит от типа грунта, начиная от простого снятия плодородного слоя, засыпки песком и трамбовки, заканчивая полным замещением грунта под плитой на большую глубину и трамбовкой тяжёлым виброкатком.   Подготовка подушки крайне важна, по результату обязательно нужно проверить качество уплотнения пенетрометром.

 2. Выставляем опалубку из ПСБ\ЭППС

Далее на подготовленной площадке по уровню выставляется несъемная опалубка из пенополистирола. Это совсем не тот хрупкий пенопласт, что вы привыкли видеть в коробке из-под телевизора, ПСБ 25/50 (ППС 14/35 по новому ГОСТу) или тем более ЭППС гораздо плотнее и долговечнее. Получается, что между землёй и бетоном будет толстая прослойка из отличного плотного утеплителя. Это позволит нам отапливать ваш дом, а не греть землю под ним.

Кроме того, пенопласт не позволит грунту под домом промерзнуть, следовательно, не будет и никакого морозного пучения, не будет опасных подвижек фундамента, трещин в стенах и прочих неприятностей.

На этом этапе также закладываются канализационные трубы, делается ввод воды и электрического кабеля, заземления (цифра 9 на картинке). Чаще всего вместе с фундаментом я сразу же устанавливаю и септик или ЛОС, так что вопрос канализации решается уже на этом этапе.

Ещё стоит добавить, что наружную часть опалубки (так называемый L-блок) я обычно облицовываю плоским шифером. На этапе строительства он надежно защищает ПСБ от повреждений, а также может быть использован и в дальнейшем — можно просто покрасить его в нужный цвет или покрыть мозаичной штукатуркой и отделка цоколя готова. К плоскому шиферу также удобно крепить цокольные панели.

Так выглядит готовый цоколь:

Кстати, по поводу высоты цоколя УШП (высота от грунта до края плиты). Она получается небольшая — около 20 сантиметров, но это скорее плюс — не нужно делать крыльцо со ступеньками при входе в дом. Однако, по желанию заказчика, высота легко может быть увеличена. Во-первых лишние 10 сантиметров можно добавить за счет дополнительной подсыпки подушки, во-вторых, ещё столько же при использовании дополнительного слоя утеплителя под плитой.

3,4,5. Делаем ливневую канализацию, дренаж, отмостку

Во время дождика с крыши по водосточным трубам бегут потоки воды и эту воду нужно куда-то деть. Для этого делается ливневая канализация и  дождеприёмники, это что-то вроде люков под водосточными трубами, куда стекает вся дождевая вода. А уходит она в канаву или в колодец. Поверьте, это гораздо лучше, чем лужи вокруг дома.



На большинстве участков, из-за сырости, нужен ещё и дренаж, про него можно подробно почитать в интернете, но в двух словах — нужно это чтобы отвести воду от дома, чтобы было сухо. И это тоже делается сразу, вместе со всеми остальными земляными работами.

Вокруг фундамента, по периметру, закапываются листы пенополистирола, укрытые толстой плёнкой — это утеплённая отмостка. Она нужна чтобы исключить промерзание и морозное пучение грунта вокруг фундамента. Можно засыпать её песком и, в последствии, декоративным камнем, а можно сразу красиво забетонировать.

Итак, получается, что мы убрали всю лишнюю влагу из-под дома и вокруг него, а также утеплили фундамент и его периметр. А это значит, что возможностей для морозного пучения грунта не остается — сухой песок, защищенный от мороза пенопластом, двигаться уже не будет.

6. Армирование

Нельзя просто взять, замешать цемент и залить его в готовую опалубку. Прочность бетонным конструкциям придает армирование металлом. В классической УШП вся площадь перекрывается сварной арматурной сеткой, а в рёбрах жесткости используются прутки арматуры. Под тяжёлый дом могут делаться дополнительные рёбра, арматурные каркасы, может быть использовано двойное армирование и т.д. Всё это проектируется исходя из планируемой нагрузки на фундамент, т. е. зависит от материала, из которого будет делаться дом и его размеров.

 7. Тёплый пол во всём доме сразу

По всей площади дома укладываются трубы тёплого пола. Дом делится на несколько зон, например кухня, гостиная, спальня, с\у. В каждую зону укладывается свой контур тёплого пола, который потом можно будет регулировать с помощью коллектора.

Получается, что весь дом отапливается тёплым полом. А если дом хорошо утеплён, то такой системы достаточно для отопления в любые морозы (для 1-этажного дома или для первого этажа 2-этажного). И это очень комфортное тепло, оно равномерно идёт от всей поверхности пола во всех помещениях, что гораздо приятнее классического радиатора под окном.

Так как тёплый пол залит в бетон, бетонная монолитная плита служит отличным теплоаккумулятором. Она прогревается не сразу, но зато, когда набирает тепло, очень долго его отдаёт. Даже если у вас отключат газ или электричество, почувствуется это далеко не сразу, может быть через сутки или больше. Температура в доме будет падать очень медленно!

Коллектор тёплого пола Comisa регулирует проток теплоносителя по контурам

* на самом деле порядок повествования немного нарушен, чаще всего трубы ТП монтируются перед армированием и крепятся прямо к пенопласту — это самый оптимальный вариант, но для понимания смысла УШП это роли не играет.

9. Коммуникации — вода, электричество, канализация

Тут мы немного перескочим и перейдем к 9 пункту. Помимо тёплого пола внутри плиты закладываются все необходимые коммуникации — это электрические кабели (их можно вывести в любое место, например в будущие стены), трубы для холодной\горячей воды, канализационные трубы, водопроводные трапы под будущий душ, по вкусу можно развести центральный пылесос и любые другие кабели\воздуховоды.

Стандартный набор: тёплые полы, разводка канализации, ХВС/ГВС и электрокабеля

Плита УШП создаётся не под абстрактный дом, размером, скажем, 10*10. Вам нужен как минимум эскизный проект, тогда сразу можно сделать отопление по комнатам, вывести трубы к будущим санузлам и на кухню, установить коллекторы тёплого пола и водоснабжения в техническом помещении и т. д.

Выводы труб горячей и холодной воды, здесь будет коллектор

Вот как выглядит «начинка» стандартной плиты (первая часть ролика):

8. Монолитная бетонная плита = черновой пол

Завершается работа над УШП заливкой бетона и его затиркой\шлифовкой. Когда все коммуникации и тёплые полы готовы, проверены все выводы и кабели, целостность всех труб протестирована под давлением, приезжает миксер и заливает качественную бетонную смесь. Никакого самодельного бетона, только смесь с проверенного бетонозавода, со всеми документами и пробами.

После заливки разглаживаем бетон большой гладилкой

Спустя некоторое время после заливки, когда бетон набирает немного прочности, поверхность шлифуется специальной затирочной машиной, которую еще называют «вертолёт». Как при заливке, так и при затирке, ровность плиты постоянно контролируется лазерным уровнем.

Так работает вертолёт:

В результате мы получаем гладкое бетонное основание с минимальными перепадами. На него сразу же можно класть плитку или ламинат, не нужно заливать дополнительную стяжку — всё уже готово.

Подытожим выгоду

Заказав УШП, после завершения работ вы сразу получаете:

  1. Фундамент — монолитная бетонная плита;
  2. Разведённые коммуникации — вода, канализация, электричество, заземление и пр;
  3. Готовая система отопления — тёплые полы по всей площади дома;
  4. Утепление пола — под плитой толстый слой ПСБ\ЭППС;
  5. Утеплённая отмостка — никакого промерзания грунта вокруг дома;
  6. Готовый черновой пол, он гладкий и на него сразу можно класть плитку или ламинат;
  7. Отделка цоколя плоским шифером — можно просто покрасить;
  8. Ливневая канализация и дождеприёмники [опционально];
  9. Дренаж [опционально];
  10. Решённый вопрос канализации — септик или ЛОС [опционально].

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.



Не забудьте подписаться на мои новости в социальных сетях! Ссылки на них есть внизу каждой страницы.

Дом на отапливаемой шведской печке — строительство и проект | Своими руками

Содержание ✓

  • ✓ Забор в качестве разминки перед строительством
  • ✓ Фундамент «Утепленная шведская плита»
  • ✓ В чем преимущества «одноэтажки»?
  • ✓ Строительство дачного дома по технологии «ШВЕДСКАЯ УПЛОТНИТЕЛЬНАЯ ПЛИТА» — фото и проект
  • ✓ ФУНДАМЕНТ «ШВЕДСКАЯ ПЛИТА» ОТЗЫВЫ, ВОПРОСЫ И ОТВЕТЫ
  • ✓ УТЕПЛЕННАЯ ШВЕДСКАЯ ПЛИТА — ВИДЕО

Дача в нашей семье была всегда. И когда деревянный забор пошатнулся боком, а вскоре и вовсе развалился из ветхого, а дом выглядел немногим лучше, я решил построить новый дом по соседству. К счастью, размеры участка позволили реализовать эту идею.

Забор как разминка перед строительством

Четкий план еще не нарисован, но ясно одно: начинать нужно с забора. Сосед порекомендовал мне местную бригаду рабочих, с которыми я согласился построить свой забор. Со стороны улицы получилась довольно внушительная постройка с кирпичными столбами на бетонной ленте, а по границе с соседним участком – высоким деревянным частоколом на металлическом каркасе.

Не буду вдаваться в подробности, но стройка была сложной и медленной.

ВСЕ, ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Взглянув на нее, я не опустил руки, но мой энтузиазм практически угас. Впереди зима — пора думать, что и как делать дальше. В итоге решил построить дом для постоянного проживания.

Ссылка по теме: Каркасный дом дом своими руками: строительство

Фундамент «Утепленная шведская плита»

Строительство дома начинается с фундамента. А точнее — с его выбором. Окунувшись в интернет и прочитав пару книг, я составил представление о наиболее распространенных вариантах: монолитная бетонная плита, мелкозаглубленная бетонная лента, винтовые сваи и фундаментные блоки, которые повсеместно предлагаются вместе с самыми дешевыми домами.

Последнюю отмел сразу, винтовые сваи мне тоже не подошли — помогли с опытом постройки забора и неудачной попыткой пробурить дрелью отверстия под столбы. У меня участок на песчаном пригорке, в земле много крупных камней, что-то там скрутить проблематично. Была бетонная лента и монолитная плита. Пластинка выглядела привлекательнее и внушительнее, а лента — дешевле и практичнее.

В очередной раз погрузился в интернет, объявления, поиски, сравнения… И случайно наткнулся на информацию о UWP (изолированная шведская плита) . Это очень современный и технологичный вид фундамента – тонкая монолитная бетонная плита с ребрами жесткости.

Называется утепленным, потому что под бетон укладывается утеплитель – плотный пенополистирол, препятствующий уходу тепла в грунт. Получается, что бетонная плита как бы лежит на пенопластовой подушке.

Кроме того, внутри печи сразу сделать систему отопления — водяной теплый пол. По всей площади фундамента распределяются контуры труб теплого пола и с его помощью обогревается весь дом, равномерно прогревая его снизу вверх.

Также в печь проложены трубы горячей и холодной воды, электрические кабели, канализационные трубы. Получается, что такой фундамент — это готовый нулевой цикл, все коммуникации и отопление готовы! Выбор сделан, осталось определиться со стенами и крышей.

Какие преимущества у «одноэтажки»?

Изучая технологию строительства, я понял, что нет плохих технологий, есть плохие исполнители. Любой дом будет хорош, если построен качественно. Взвесив все за и против, я пришел к выводу, что мне подойдет «тушник». Но только правильно построенный.

Я уже знал, какой будет фундамент и стены, но никак не мог определиться с размерами и планировкой дома. Конечно, красиво смотрятся двухэтажные дома: спальни на втором этаже, кухня-гостиная на первом. Но дело в том, что я живу с мамой и бабушкой. Бабушке уже за 80, ей тяжело ходить, подниматься по лестнице — тем более. Поэтому было принято решение построить «одноэтажку».

Этот дом имеет много преимуществ, и не только для пожилого человека. Не отводите много места под лестницу, не тратьте деньги на эту дорогущую конструкцию и не переживаете, как бы с нее не упал кто-то. Если говорить о доме с мансардой, то об утеплении кровли можно не беспокоиться, наклонных потолков нет, об утеплении второго этажа думать не нужно. Можно сказать, что одноэтажный дом выглядит как обычная квартира. И это именно та «квартира», которую я придумал (рис. 1).

Схема, как видите, довольно проста. Размеры дома 9×13 м, слева три спальни, справа от входа кухня и гостиная, а посередине два санузла и техническое помещение. Почему так?

Логика была проста: разделить спальни и общую зону, чтобы утром никто никому не мешал, а вечером можно было смотреть телевизор в гостиной, не беспокоясь, что это кому-то помешает спать.

Были варианты домов без коридора, сэкономленные квадратные метры можно было использовать, например, на увеличение гостиной. Но тогда все спальни шли бы прямо туда и никакого деления на зоны не произошло бы.

Котельная в центре дома тоже большой плюс. Это решение позволяет в любой момент добавить на кухню новую розетку (она находится за соседней стеной), убрать лишнюю трубу и так далее. На этапе планирования я не учел, как именно будет располагаться душ над санузлом, и впоследствии перенес его на другую стену, просто сделав пару отверстий в стене, примыкающей к котельной — что могло быть проще .

Кроме описанных преимуществ моей планировки есть еще один важный момент — это высота фундамента из утепленной шведской плиты.

Всего 25 см от уровня земли. Вход в дом через террасу, которая находится ниже основного уровня дома, и получается, что крыльцо не нужно. Поэтому в пожилом возрасте выход на улицу не осложняется лишними шагами.

Строительство дома от состояния «пустое место» до «пора переезжать» заняло около года. Кое-что я сделал сам, например, покрасил фасад и положил ламинат, но, признаться, опыта в этих вещах у меня еще очень мало. Можно было бы встретиться и в более короткие сроки, но я не торопился, так как процесс немного затянулся.

Ко всему постепенно привыкаешь, а к хорошему быстро. Особенно, когда в бытовом плане нет отличий от городской квартиры, но за стеной нет соседей, под окном оживленная улица, вокруг поют птички и прыгают белки…

Фундамент по технология Утепленная шведская плита

Посмотреть это видео на YouTube

Ссылка по теме: Как сделать каркас своими руками — чертежи, фото, схемы

Строительство дачного дома по технологии «Шведские утепленные плиты» — фото и проект

© Автор: Антонов Г. Санкт-Петербург

ФОНД «ШВЕДСКАЯ ПЛИТА» ОТЗЫВЫ И ВОПРОСЫ

Хочу сделать фундамент-плиту под сруб, используя его одновременно как потолок первого этажа и теплый пол от отопления. Какие трудности могут возникнуть в этом случае?

Гацанов Е. Санкт-Петербург

Утепленная шведская плита (УШП) считается одним из самых энергоэффективных фундаментов. Бетон отлично аккумулирует тепло, а в сочетании с теплым полом и хорошим утеплением дома и самой плиты такая конструкция позволит обойтись без дополнительного радиаторного отопления на первом этаже. Но, оговорюсь, только с хорошей шумоизоляцией.

И не забывайте, конструкция УСБ требует тщательных расчетов, кропотливой подготовки основания, использования качественных материалов, а также наличия дренажа и теплой отмостки по периметру здания, и , конечно, строгое соблюдение технологии заливки. Что должен учитывать грамотный проект? Различные нагрузки — от собственного веса и

также эксплуатационные, снежные, грунтовые условия, в том числе глубина залегания грунтовых вод. Должна быть подробная спецификация с указанием конкретных марок материалов, а также рекомендации по выполнению работ. В противном случае вы получите большие проблемы за большие деньги. И особенно важно ответственно подойти к выбору бригады, которая будет заниматься возведением фундамента дома.

Второй вопрос, собственно цена. Поскольку в УГТ застраиваются различные инженерные системы, в частности электро- и водоснабжение, канализация и отопление (водяной теплый пол), первоначальные затраты на строительство будут высокими. И вы не сможете растянуть их во времени.

Кроме того, если система теплого пола замерзнет, ​​скажем, при отключении электроэнергии, порванные трубы не подлежат ремонту. Придется демонтировать настил и сделать новый теплый пол поверх существующего. А потом уже на новую стяжку укладывать новое напольное покрытие. Я бы рекомендовал сразу заливать антифриз в систему — он убережет от таких неожиданностей.

ЖУРАВЛЕВ Е., строитель

ШВЕДСКАЯ ПЛИТА УТЕПЛЕННАЯ — ВИДЕО

СШП. Утепленная шведская плита // FORUMHOUSE

Посмотреть это видео на YouTube

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Бари — Печи HearthStone

От: $5599* Рекомендуемая производителем розничная цена

Bari был разработан и производится исключительно в Германии компанией Hase Kaminofenbau GmbH. Как говорит Хасе: Прежде всего, цель состоит в том, чтобы создавать печи со сбалансированной и гармоничной формой и формой. Наши печи действительно сияют.

Найти дилера

Характеристики

Эффективность TruHybrid™

В печи Bari используется технология сжигания TruHybrid™ от HearthStone, что позволяет вывести на рынок Северной Америки современный продукт, сертифицированный Европейским агентством по охране окружающей среды (EPA).

Уникальная отделка

Bari предлагается с различными вариантами отделки, включая керамические панели различных текстур и цветов и, конечно же, минимальную черную сталь.

Естественный конвективный обогрев

Печи HASE состоят из 2 слоев. Внутренний стальной корпус печи обеспечивает структуру, контролирующую горение печи. Внешние панели завершают печь и создают конвективный воздушный канал, по которому теплый воздух циркулирует по всему дому и снижает внешнюю температуру печи.

СКИДКА 26%: НА ЭТУ ПЕЧЬ ПОЛУЧАЕТСЯ НАЛОГОВЫЙ КРЕДИТ ДЛЯ ДРОВЯНЫХ ПЕЧЕЙ >>

См. варианты цвета

Эффективность

76%

HHV

HeatLife » data-trigger=»click hover focus» data-placement=»top»/>

14

Сертифицировано EPA

0,94

г/ч

Технические характеристики

Зольник:
В комплекте

БТЕ:
До 35 000

Эффективность:
76% HHV

Сертификат EPA:
0,94 г/ч

Отделка:
Древесный уголь + мыльный камень, лавовая керамика, кольцевая, метеоритная керамика, линейная текстура, угольная сталь, керамика Wintersea, линейная текстура, алебастровая керамика, гладкая, мыльный камень

Вместимость топки:
1.25

Диаметр выхода дымохода:
6

Расположение выхода дымохода:
Топ

HeatLife:
14

Нагрев до:
1400 кв. футов

Модель:
8171

Вращение печи:
225 градусов

Тип печи:
Дровяная печь Hase

Вес:
310 (цель сталь), 430 (керамика), 485 (мыльный камень)

Принадлежности

Адаптер наружного воздуха: 91-53712

Зазоры

  • Сторона: 38″
  • Задняя часть: 13″
    Соединительная труба с одинарной или двойной стенкой, плита свободно вращается
  • Сторона: 13″
  • Сзади: 11″
  • Угловой: 10″
    Соединительная труба с одинарной или двойной стенкой, печь фиксируется в положении

EPA 2020

В 2020 году вступает в силу новый стандарт низкого уровня выбросов для твердотопливных обогревателей .

15 мая 2020 года вступают в силу новые правила EPA, которые требуют, чтобы дровяные обогреватели выделяли менее 2 граммов сажи в час. Это новое правило дало HearthStone возможность занять лидирующие позиции и разработать одни из самых чистых и эффективных печей, существующих сегодня, благодаря нашей технологии TruHybrid.

Узнайте больше о стандартах Агентства по охране окружающей среды

TruHybrid

™

Ультрачистые системы сжигания

Все наши дровяные печи соответствуют стандартам Агентства по охране окружающей среды 2020 года, поэтому вы можете быть уверены, что они будут гореть чисто сегодня и в течение многих лет.

Наши печи TruHybrid ™ горят чисто и эффективно до и после включения катализатора. Система сочетает в себе первичное и вторичное сгорание с третичным сгоранием с использованием катализатора, который устраняет несгоревшие частицы дыма и газы.

Узнайте больше о TruHybrid

Наши материалы

Компания Hase Precision производит все свои компоненты из стали, керамики и вермикулита на собственном предприятии, благодаря чему печи Hase являются одними из самых качественных продуктов в мире.

Прецизионная сталь

Компания Hase производит печи из высококачественной толстолистовой стали, изготовленной с использованием самых современных технологий, позволяющих достичь высочайшего уровня подгонки и отделки.
