Как собрать распределительный щит своими руками: видео, схема, фото

Итак, Вы осуществили монтаж электропроводки в квартире и последнее, что вам осталось – собрать распределительный щит своими руками, установив в него все автоматы, УЗО и счетчик электроэнергии. Многие электрики новички опасаются самостоятельно заниматься монтажом электрощита и предпочитают вызвать для этого мастера, который сделает все за приличную цену. Чтобы читатели «Сам электрика» знали, как правильно осуществить сборку бокса, далее мы рассмотрим пошаговую инструкцию и предоставим наглядные видео уроки.

Важно знать
Основной процесс
Шаг 1 – Создаем схему
Шаг 2 – Подготавливаем материалы и инструменты
Шаг 3 – Собираем электрощит
Полезные советы

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), EKF, Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
стоимость ненамного выше, чем у моделей среднего качества;
в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

Сама коробка с дверцей.
DIN-рейка (на нее осуществляется крепление всей автоматики).
Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
Счетчик электроэнергии.
Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.

Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже). Сечения соединительных проводов выбирать из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. Главу 1.3 ПУЭ)

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Как правильно осуществить сборку щитка своими руками

Основной процесс

Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

мультиметр (чтобы прозвонить проводку после подключения всех элементов).
набор отверток (закручивать винтики на клеммах).
инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Как распределить нагрузку по фазам
Как разделить электропроводку на группы
Как составить схему электропроводки перед ремонтом

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке.

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

Повесьте корпус на стену (либо установите в подготовленную нишу).
Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
Зачистите жилы для качественного присоединения к клеммам.
С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
Установите нулевую и заземляющую шину.
Нарежьте соединительные провода на подходящие отрезки.
Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Правильная сборка

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Полезные советы

Первое, что хотелось бы посоветовать – с внутренней стороны крышки бокса наклейте схему с условными обозначениями (что где находится). Если возникнет аварийная обстановка и Вас не будет на месте, любой другой сможет быстро отключить электроэнергию либо наоборот включить тот автомат, который выбил.

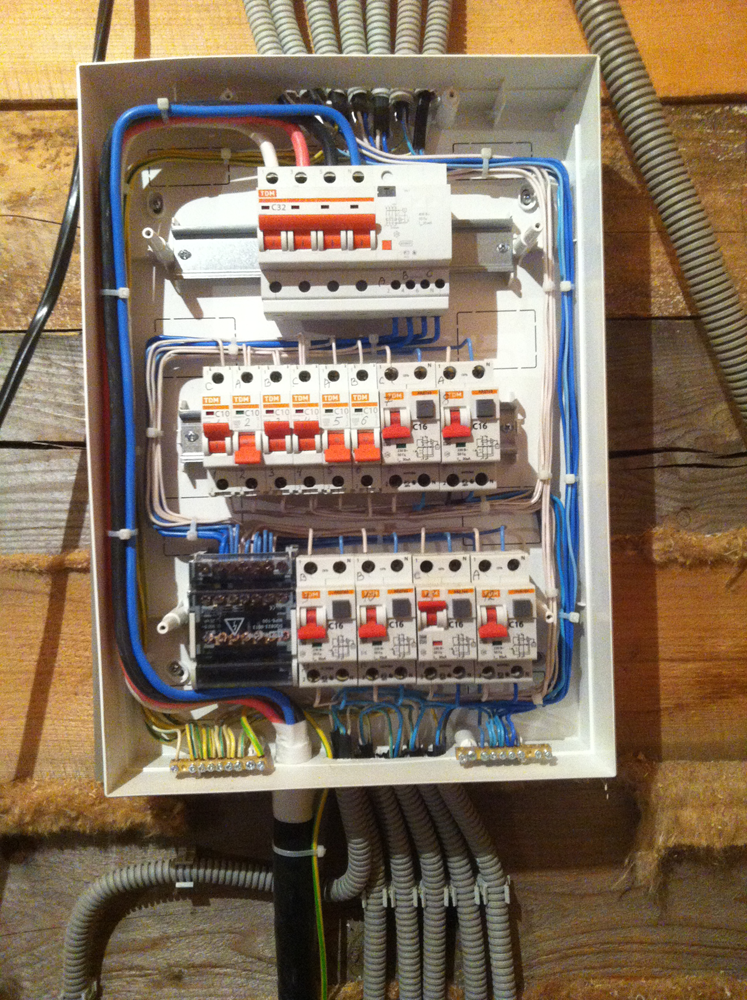

Также рекомендуем все группы проводов внутри щитка обозначить бирками и дополнительно группировать пластиковыми хомутами, как показано на фото. Это позволит сделать обслуживание и ремонт более удобным, чтобы человек не ломал голову при поиске нужного контакта. О том, как может быть выполнена маркировка проводов при монтаже, мы рассказывали в отдельной статье.

Не забываем про важную особенность подключения УЗО и автоматических выключателей – вводные проводники нужно обязательно заводить сверху, что даже дублирует завод-изготовитель на передней панели изделия.

После того, как Вы осуществили первое включение электрощита после сборки, оставьте его открытым на пару часов, после чего подойдите и проверьте температуру автоматики и проводов. Если где то изоляция начнет плавиться, немедленно отключите электричество и приступайте к поиску проблемы, иначе в дальнейшем короткого замыкания Вам не избежать.

Раз в полгода необходимо подтягивать винтики на клеммах автоматики внутри бокса, особенно если Вы используете алюминиевые провода.

Не покупайте компактный распределительный щит, в котором будет впритык места. Во-первых, возможно, в дальнейшем Вы добавите новые элементы в схему. Во-вторых, тесное пространство будет способствовать перегреву устройств и их быстрому выходу из строя.

Вот и все, что хотелось рассказать о том, как собрать распределительный щит своими руками. Надеемся, что информация была для Вас полезной и интересной. Если возникли какие-либо вопросы, задайте их нашим специалистам в комментариях либо категории «Вопрос электрику»!

Как собрать распределительный щит

Если Вы решили в своей квартире разделить нагрузку на разные независимые линии и поставить распределительный щит (правильно решили), то тогда вам сюда. Здесь постараюсь подробно рассказать как собрать обычный квартирный распределительный щит. Идем дальше…

Для этого нам понадобятся сам пластмассовый шкаф, автоматические выключатели, шины N и PE. Размеры шкафа выбирайте в зависимости от количества автоматических выключателей. 1 автомат — это 1 модуль. На 6 автоматов подойдет 6-ти модульный шкаф, а лучше берите с разумным запасом. Вдруг в процессе ремонта решите еще одну линию проложить на что-нибудь (например, на кондиционер). Во время покупки распредщита смотрите, чтобы шины N и PE были в комплекте, если их нет то берите отдельно.

Как собрать распределительный щит для квартиры с УЗО читайте здесь.

Перед сборкой познакомьтесь с пятью разными вариантами схем распределительных щитов.

Итак, в шкафу у нас есть DIN-рейка, на которую устанавливаем автоматические выключатели. Снизу или сверху устанавливается планка с шинами N и PE. Мне удобно чтобы эта планка была снизу, так как отходящие провода заводятся на автоматы снизу на подвижный контакт. Запомните это! На автоматический выключатель приходим сверху, а уходим снизу. Это прописано в ПУЭ и так делают грамотные электрики. И вы делайте так, чтобы в последствии не запутаться. Первый автоматический выключатель у нас будет общи (входным), а остальные групповые на отходящие линии. Читайте как выбрать автоматический выключатель по номиналу.

Установили…

Для того чтобы объединить все автоматы на отходящие линии ставим сверху однофазную гребенку. Примеры гребенок показаны на фото ниже. Если у вас в щите осталось место под установку дополнительных автоматов, то отрезайте гребенку с запасом под эти автоматы, чтобы в будущем не изобретать перемычки. Оголенные свободные контакты у гребенки изолируйте изолентой или кембриком от проводов.

Теперь заводим в щиток и подключаем входной кабель. Обычно это ВВГ 3х6. L (фаза) заводится на входной автомат сверху, общий N (ноль) заводится на общую шину N, а PE (заземляющий проводник) подключается к общей шине PE. Обязательно соблюдайте расцветку жил кабеля (N — голубой или синий, PE — желтый или желто-зеленый, L — белый, черный или красный). Далее снизу от входного автоматического выключателя делаем перемычку такого же сечения как и входной кабель на отходящие автоматы и заводим ее сверху. Смотрите на фото ниже. Если все понятно, то идем дальше…

Теперь нам осталось подключить отходящие от щитка кабели на каждую линию. Тут поступаем так: N (ноль) подключаем на шину N под свободный болт, PE (землю) подключаем на шину РЕ под свободный болт, а L (фазу) заводим на нужный автоматический выключатель снизу. Смотрите фото ниже. Отходящий на розетки кабель тут подходит сбоку справа. У вас ситуация может быть своя индивидуальная в зависимости как проложена проводка. В распределительный щит кабели могут заводиться сверху, снизу, сбоку или через заднюю стенку (если провода заделаны в стену). Для этого пластиковом шкафу есть специальная разметка, по которой ножом вырезаются нужные отверстия для пропуска кабеля.

Дальше подключаем второй отходящий кабель по аналогичной схеме. И так делаем со всеми отходящими линиями. Вот и собрали распределительный щит.

Ниже хочу рассказать как можно обойтись без гребенки. Если вы не хотите тратиться на нее, то можно все автоматические выключатели подключить с помощью самодельных перемычек, что и делает большинство электриков. Они должны быть того же сечения, что и подходящий кабель. Они изготавливаются легко.

С помощью таких перемычек последовательно подключаем все автоматические выключатели.

Вот и готово…

Теперь хочу рассказать как быть если в вашем щитке нет планки с шинами N и PE. Их нужно купить отдельно. Как вариант берите такие, чтобы они крепились на DIN-рейку и в них было нужное количество отверстий. Также выбирайте шины разного цвета: для N — голубую и для РЕ — зеленую или желтую. У меня на фото ниже стоят обе зеленые, так как в этот момент не оказалось под рукой шины другого цвета. Но думаю, что это вас не запутает. В этом варианте также входные N и PE и отходящие на розетки N и PE заводятся на соответствующие шины. Смотрите фото ниже и все поймете. Остались вопросы пишите.

Как собрать распределительный щит с электросчетчиком

Часто бывает, что прибор учета электроэнергии находится в одном щитке с автоматическими выключателями. Читайте подробнее про это в статье: Схема подключения электросчетчика.

В принципе суть сборки щитка тут такая же как описано выше. Ниже выкладываю небольшую фотоинструкцию по сборке распределительного щита с электросчетчиком.

Размещать все необходимо так…

С левого полюса входного автомата «фазную» перемычку подключаем к контакту «1» электросчетчика. Это приходящая «фаза» из сети.

С контакта «2» электросчетчика «фазную» перемычку заводим на групповые автоматические выключатели. Это уходящая «фаза» на нагрузку.

С правого полюса входного автомата «нулевую» перемычку подключаем к контакту «3» электросчетчика. Это приходящий из сети «ноль».

С обратной стороны это выглядит так…

С контакта «4» электросчетчика «нулевую» перемычку подключаем к общей «нулевой» шине N.

Закрываем доступ к контактам прибора учета электроэнергии штатной крышкой, предварительно вырезав в ней отверстия для прохождения установленных перемычек.

С обратной стороны это будет выглядеть следующим образом. ..

Вот и собрали распределительный щит с электросчетчиком. Можно устанавливать его на место.

Я понимаю, что здесь представлены самые простые схемы щитков. У вас они могут быть намного сложнее по своей организации. Тут нет УЗО и дифавтоматов. Из данной статьи думаю можно понять саму суть сборки щитов и применить ее у себя дома.

Если у вас возникли какие-то вопросы, то задавайте их в комментариях, а если хотите более подробно разобрать именно ваш вариант схемы распределительно щита, то пишите в раздел консультации по электрике.
