Типовые схемы разводки системы отопления в квартирах и частных домах | C.O.K. archive | 2021
Климатические условия на большей части страны определяют необходимость организации отопительной системы в жилых и коммерческих строениях. Сегодня появились различные технологии обогрева зданий с помощью электричества и парового оборудования, но основными и повсеместно используемыми остаются стандартные водяные системы.
Эффективность водяного отопления во многом зависит от схемы разводки труб и применяемого оборудования. Проектирование основывается на масштабе, этажности и назначении здания. И если небольшой частный дом может обойтись однотрубной схемой гравитационного типа, то современные многоэтажные жилые дома и коттеджи оборудуют двухтрубной или лучевой системой.
В данной статье мы рассмотрим современные схемы разводки систем обогрева, которые используют для строений различного масштаба и назначения.

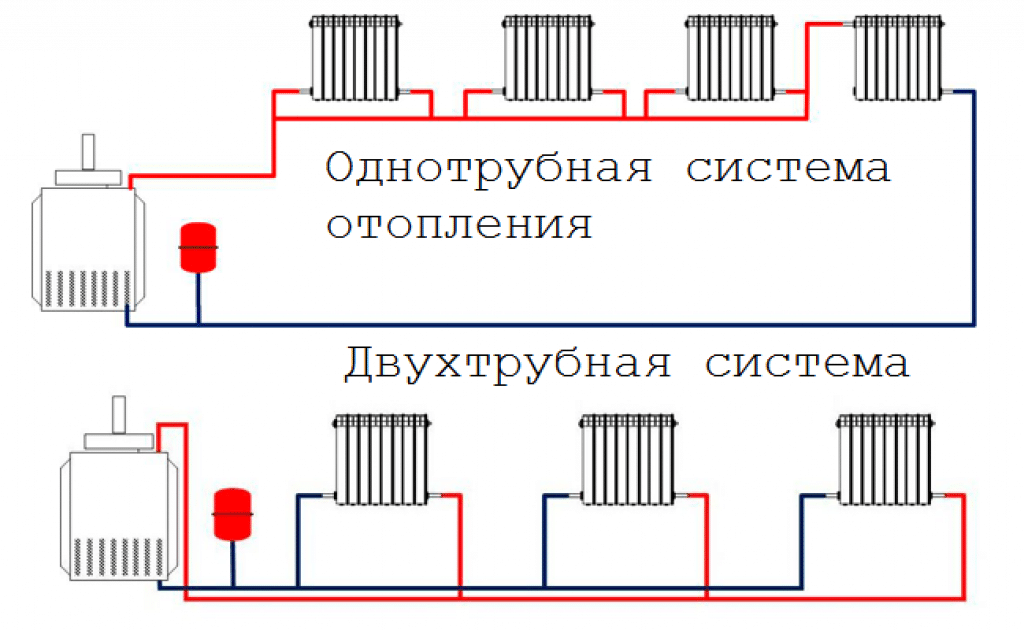

Однотрубная система отопления
Однотрубная схема отопительной системы является наиболее простой и экономичной в организации. Теплоноситель движется по последовательно расположенным трубопроводу и радиаторам, теряя температуру по мере перемещения. Соответственно, уровень теплоотдачи батарей снижается. Данная схема считается устаревшей и применяется в многоэтажках давней постройки или в частных домах с естественной циркуляцией теплоносителя. В однотрубной системе невозможно отрегулировать равномерную подачу тепла. Для решения данной проблемы на участке подачи и отвода теплоносителя к радиатору устанавливают байпас — соединение между трубами. Таким образом можно перекрыть радиатор без нарушения функционирования всей системы.
В многоэтажных домах конструкция однотрубной системы отопления выполнена в виде вертикальных стояков, проходящих через все этажи. Из-за невозможности регулирования равномерной теплоотдачи системы, потребители тепла страдают от перегрева или недогрева воздуха в квартирах. Такая ситуация является неудовлетворительной для комфортного проживания, поэтому в новых многоквартирных домах используется двухтрубная схема отопительной системы.
В частных постройках однотрубная отопительная система чаще всего функционирует за счет разницы плотности горячего и холодного теплоносителя. Такие системы являются естественными, так как жидкость циркулирует без принудительного оборудования. За счет отсутствия дополнительных электроприборов, такая система не зависит от энергосети, а значит продолжает функционировать при полном отключении электричества. Несмотря на это, главный минус однотрубной схемы сохраняется — снижение теплоотдачи радиаторов по мере удаления от источника нагрева теплоносителя.

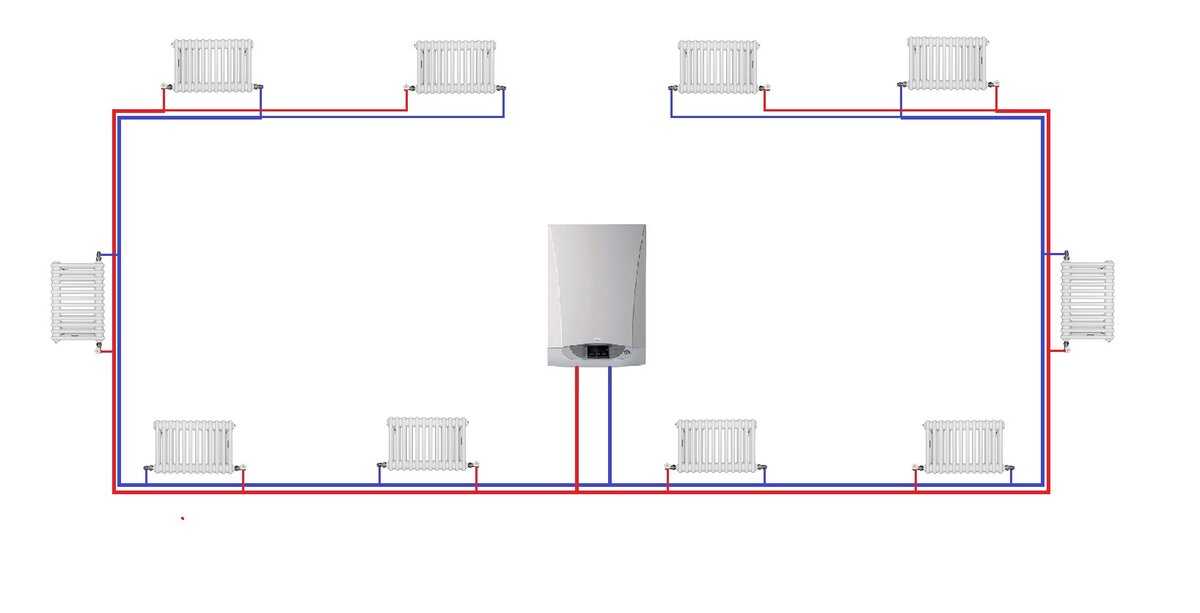

Двухтрубная система отопления
Двухтрубная схема разводки обеспечивает равномерный нагрев радиаторов в системе, что определяет ее эффективность. Конструкция представляет собой входящие в радиатор две трубы, одна из которых является подающей нагретый теплоноситель, а другая — отводящей остывший. При этом существует несколько вариаций двухтрубных схем, каждая из которых обладает определенными преимуществами.
Классическая разводка
Классическая двухтрубная система предполагает подключение к каждому радиатору подающей и отводящей трубы. Такая конструкция обеспечивает равномерное распределение тепла между обогревательными приборами и решает проблему снижения теплоотдачи за счет отдельного вывода остывшего теплоносителя. Кроме того, двухтрубная схема разводки позволяет установить автоматику для регулирования температуры — термостатические клапаны с термоголовками. Это помогает создать комфортный уровень тепла в помещении.
Классическая двухтрубная схема отопления применяется в многоквартирных домах и частных домовладениях. Стоимость и трудозатраты при организации разводки выше, чем при однотрубном варианте, но эффективность обогрева окупает все вложения.
«Петля Тихельмана» или попутная схема разводки
Данная модификация двухтрубной схемы в основном применяется для вытянутых удаленных систем, так как подход позволяет уменьшить гидравлические сопротивление и равномерно распределить горячий носитель по батареям. Отличием от классического варианта является одинаковое направление движения горячего и остывшего теплоносителя в системе. Балансировка радиаторов осуществляется с помощью специальных кранов на отводах. Таким образом достигается одинаковый уровень теплоотдачи независимо от удаленности и протяженности ветки.
Лучевая или веерная схема разводки
Лучевая схема часто применяется в многоэтажном строительстве для организации учета потребления тепла. Этаж оборудуется отдельным коллектором с разводкой трубопровода и установкой теплосчетчиков для каждой квартиры. К радиатору подключаются индивидуальные трубы подачи и отвода теплоносителя, а сам трубопровод монтируется в пол или стены. В частном доме монтаж лучевой схемы разводки также осуществляется поэтажно, но в отличии от многоквартирного здания, радиаторы подключаются к общему коллектору.
Система отопления веерного типа позволяет снизить гидравлические потери во всех элементах и равномерно распределить теплоноситель между обогревательными приборами. Есть возможность настройки комфортной температуры отдельно в любой комнате. В случае возникновения поломки нет необходимости останавливать всю систему, достаточно перекрыть аварийный участок и провести ремонт.
Способы подключения радиаторов в системе отопления
Выбранная схема разводки отопительной системы играет определяющую роль в эффектности обогрева. Но в той же мере теплоотдача батарей зависит от типа их подключения к системе. Существует три основных способа обвязки радиаторов: нижнее, боковое и диагональное подключение.
Нижний способ подключения
Нижняя схема обвязки радиаторов очень распространена в частных домовладениях благодаря возможности сделать трубопровод максимально незаметным. Но у данного формата уровень теплоотдачи приборов ниже на 10% — 15 %, чем у других способов подключения. Труба подачи теплоносителя находится в нижней части батареи, а движение жидкости происходит за счет дифференциала плотности. В результате нижняя часть батарей прогревается намного лучше, чем верхняя, что значительно снижает эффективность обогрева помещений.
Боковой способ подключения
Способ обвязки с торца батареи повсеместно применяется в многоквартирных домах, так как в условиях вертикальных стояков является наиболее компактной. Труба подачи теплоносителя расположена сверху, а отвода — снизу радиатора. Вариант достаточно эффективен для небольших приборов обогрева. Но если количество секций в батареи более десяти, то обогрев может происходить неравномерно. Дело в том, что энергии движения теплоносителя недостаточно для заполнения всей емкости радиатора, ведь по законам физики жидкость выбирает путь наименьшего сопротивления, а значит проходит через ближайшие свободные каналы. В результате многосекционный радиатор прогревается не полностью, что значительно снижает эффективность теплоотдачи.
Диагональный способ подключения
Наиболее эффективным способом обвязки батарей считается диагональный, когда подача теплоносителя происходит сверху с одной стороны, а отвод снизу с другой стороны прибора. Этот вариант идеален для многосекционных (более 12) и панельных (длиной более 1200 мм.) радиаторов, так как обеспечивает полный нагрев поверхности и сводит к нулю потери теплоотдачи.
Таким образом, выбирая схему разводки системы отопления необходимо учитывать этажность, площадь и особенности планировки зданий, а также доступный бюджет на организацию обогрева помещений. И если создание однотрубной схемы потребует минимум вложений и усилий, то организация лучевой разводки возможна только с использованием коллекторного узла и циркуляционных насосов на каждый контур, что может занять значительную часть средств. Подобрать оптимальную схему разводки отопительной системы возможно ориентируясь на собственные потребности и бюджет.
На правах рекламы
варианты устройства воды в системах
Наверное, нет такого горожанина, который не мечтал бы жить в своем доме. Тишина, природа, чистый воздух – все это несомненные плюсы загородной недвижимости. Но помимо радостей жизни, хозяинй частного дома нужно о многом заботиться, в том числе об устройстве автономного отопления в частном доме и покупке правильного оборудования для отопления в доме.
Почему так важна качественная и продуманная разводка отопления в частном доме? Потому что она обеспечивает быстрый и равномерный прогрев всех помещений, а это, в свою очередь, означает экономию. Намного легче контролировать расход топлива, если он производится не наобум, а в соответствии с погодой и площадью дома.
Существует несколько схем разводки отопления дома, которые отличаются по нескольким признакам:
- по типу циркуляции теплоносителя (естественный или принудительный)
- по способу разводки труб (двухтрубная, однотрубная разводка, лучевая или «ленинградская» система).
Каждая схема разводки отопления дома имеет свои преимущества и недостатки, вернее говоря – особенности, которые следует учитывать при проектировании системы отопления частного дома.
Какие бывают системы отопления частного дома?
Есть всего два варианта устройства воды в системах отопления, представляющих собой замкнутый контур, по которому движется теплоноситель: естественный и принудительный. Рассмотрим, как это бывает: вода нагревается от отопительного котла и движется к батареям – эта часть контура имеет название прямой ход или ток. В батареях вода отдает тепло, остывает и движется обратно по направлению к котлу – это обратный ход (ток). Для того чтобы вода циркулировала по контуру быстрее, можно применять циркуляционные насосы, которые врезают в трубопровод. Иногда сами отопительные котлы имеют в комплекте такие насосы.
При естественной циркуляции теплоносителя, он движется в системе сам по себе «самотеком», что происходит за счет изменения плотности воды. Так как горячая вода имеет меньшую плотность, нежели холодная, она вытесняется остывшим теплоносителем, идущим по обратному ходу. Получается, что, будучи вытеснена холодной водой, горячая устремляется по стояку, чтобы потом разойтись по магистралям, проложенным с небольшим градусом наклона (примерно 3-5 градусов). Собственно, в наклоне и заключен секрет движения жидкости самотеком.
Естественная система циркуляции теплоносителя очень простая и наиболее легко реализуемая на практике. Никаких дополнительных коммуникация для нее не требуется, но и обогреть она сможет только небольшую площадь, потому что, если отопительный контур будет превышать 30 метров, естественная циркуляция нарушится. Кроме того, естественная система отопления требует монтажа труб большого диаметра и не может обеспечить в системе высокого давления.
Система отопления частного дома с принудительной циркуляцией теплоносителя. Если в доме устроена отопительная система с принудительной циркуляцией воды, то значит, что в ней обязательно есть циркуляционный насос. Именно он в ускоренном темпе двигает горячую воду к батареям, а остывшую – к нагревательному котлу. Принципиальный момент здесь – разность давлений, которая возникает между обратным и прямым током контура, поэтому и не требуется делать уклон горизонтальной магистрали.
Отопительная система с принудительной циркуляцией хороша во всем, кроме одного – она энергозависима. Поэтому на случай перебоев электричества владельцы частных домов имеют резервные электрические генераторы, чтобы не остаться в одночасье без света и тепла.
Но зато, устроив систему отопления частного дома с принудительной циркуляцией, можно обогреть любую площадь – достаточно выбрать мощный насос и позаботиться о том, чтобы не было перебоев с электроэнергией.
Стандартные схемы разводки отопления дома: однотрубная система и все-все-все
Начнем рассмотрение разныхсхем разводки отопления дома со схемы однотрубной разводки. Главный ее признак – последовательное движение горячей воды по всем радиаторам с постепенным отдаванием части тепловой энергии. Для устройства однотрубной системы требуется минимум расходных материалов, поэтому она по праву считается самой экономичной. Если для устройства системы отопления частного дома выделен минимум средств, то однотрубная разводка станет наилучшим вариантом.
У нее есть и ряд недостатков: однотрубная система с верхней разводкой отопления в частном доме не дает возможности регулировать теплоотдачу для каждой конкретной батареи. Мало того, по мере удаления батареи от нагревательного котла, она получает меньше тепловой энергии, ибо теплоноситель доходит до нее уже остывшим.
Для решения проблем однотрубной системы была придумана так называемая «Ленинградская» схема разводки отопления дома. В отличие от всех остальных схем разводки отопления в частном доме, в ней используется только одна труба – подающая. Принципиальная схема работы «Ленинградки» заключается в том, что на каждую батарею устанавливают запорный кран, а заодно монтируют обходную трубу «байпас», по которой теплоноситель может циркулировать в обход конкретного радиатора. Это позволяет решить проблему регулировки уровня теплоотдачи в отдельных радиаторах.
Особенности двухтрубной системы отопления частного дома. Основным отличием двухтрубной отопительной системы является отдельное подключение каждой батареи к прямому и обратному контуру. К сожалению, при таком варианте устройства воды в системах труб требуется в два раза больше, чем при однотрубной отопительной системе. Зато есть существенный плюс: двухтрубная система отопления позволяет регулировать теплоотдачу каждой отдельной батареи, что дает возможность менять температуру воздуха в разных помещениях.
При организации двухтрубной системы отопления применяют как верхнюю, так и нижнюю схему разводки отопления дома. Стоит рассмотреть каждую из них отдельно, потому что различия в данном случае существенны.
Итак, вертикальная нижняя схема разводки отопления дома выглядит следующим образом: главная магистраль трубопровода прокладывается от нагревательного котла по подвалу или полу первого этажа. Стояки, которые обеспечивают движение теплоносителя от котла до батарей, отходят от трубопровода вверх. Каждая батарея подсоединена к трубопроводу не только стояками, но и трубами обратного тока, по которым отработавший теплоноситель попадает обратно в котел для следующего цикла нагревания. Проектирую нижнюю разводку отопления в частном доме, обязательно учитывают тот факт, что она нуждается в постоянном выведении воздуха из трубопровода. Данная проблема решается при помощи установки расширительного бака и воздушной трубы, а также монтаже кранов Маевского на каждом радиаторе верхнего уровня.
В вертикальной верхней разводке отопления в частном доме магистральный трубопровод подает горячий теплоноситель на чердак или под потолок верхнего этажа. И оттуда он спускается по стоякам к каждой батарее, чтобы, отдав тепло, подняться по трубопроводу в котел. Точно так же, как и нижняя, верхняя схема разводки отопления в частном доме нуждается в отводе воздуха, то есть в установке расширительного котла. Но верхняя система отопления частного дома создает гораздо большее давление, поэтому считается предпочтительной по сравнению с нижней.
Перейдем к трем основным типам горизонтальной системы отопления частного дома. Горизонтальная двухтрубная система отопления с принудительной циркуляцией воды очень популярна при устройстве отопления в частном доме.
1. Тупиковая схема. Принцип тупиковой системы отопления частного дома заключается в создании двух трубопроводов, прямого и обратного. Вообще ее можно устроить с любым вариантом устройства воды в системе, хоть естественным, хоть принудительным, но естественный вариант устройства воды в системе подойдет для отопления одно или двухэтажного дома. В многоэтажных домах можно устроить только вариант принудительной циркуляции.
Преимуществом тупиковой схемы является ее экономичность в плане расхода труб, а недостаток – в том, что самый дальний от котла радиатор будет самым холодным. Тупиковую систему отопления в частном доме трудно регулировать, и это правда.
2. Система отопления в частном доме с попутным продвижением воды. В этой системе циркуляционные контуры равны, теплоноситель отдает тепло равномерно, радиаторы прогреваются ровно. В целом система получается очень сбалансированной и позволяет себя регулировать. Но труб на нее требуется в два раза больше, чем на тупиковую, и их большое количество может не понравиться владельцам дома.
3. Лучевая схема. Еще она называется схема с коллекторным распределением – в ней каждый отдельный радиатор имеет собственное подключение к центральному коллектору. Лучевая схема идеально подходит для больших домов, или домов, в которых много комнат, так как позволяет успешно регулировать равномерный нагрев всех помещений. К достоинствам коллекторного распределение относится то, что эффективность отопительной системы существенно возрастает, повышается качество теплопередачи и снижаются потери. Для многих важным фактором является то, что трубы укладывают в бетонную стяжку пола, что делает их невидимыми и не портит интерьер. А к недостаткам относят большой расход труб и необходимость установки коллектора на каждом этаже здания, что существенно удорожает систему. Однако в последнее время лучевая схема приобретает все большую популярность среди владельцев загородных домов.
Таким образом, можно сделать вывод, что каждая схема разводки имеет свои особенности и ограничения. Нет идеальной схемы, есть та, которая лучше всего подходит данному проекту: это касается всего, начиная от количества использованных материалов и заканчивая площадью дома. Для того, чтобы выбрать наилучшую схему отопления для своего дома, нужно обладать хорошим опытом или обратиться к специалисту. Не стоит экономить на данном этапе, потому что хорошо спроектированная система отопления будет радовать вас многие годы.
Звоните:
8-800-333-57-79
схем оптимальных вариантов
При решении задачи обогрева жилья существует множество комбинаций построения системы подачи и отвода теплоносителя. Каждую разводку отопления в частном доме можно классифицировать по нескольким критериям.
Предлагаем разобраться в нюансах обустройства и возможных вариантов работы. Понимание принципов проектирования, плюсов и минусов каждого вида разводки поможет спланировать геометрию системы и ее структуру с учетом индивидуальных особенностей помещения.
Содержание статьи:
- Моделирование оптимальной геометрии контура
- Естественная и принудительная циркуляция воды
- Вертикальная и горизонтальная разводка
- Выбор одно- или двухтрубного варианта
- 9002 Использование однотрубного соединения двухтрубного варианта отопления
- Балочная система подключения радиаторов
- Правила пользования теплым полом
Моделирование оптимальной геометрии контура
Для одного частного дома можно спроектировать несколько замкнутых водяных контуров, которые будут обогревать разные помещения. Они могут существенно отличаться друг от друга по типу проводки.
При проектировании в первую очередь исходят из работоспособности системы, а также оптимальной геометрии с позиций минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещения.
Фотогалерея
Фото
Основная задача возводимой системы отопления частного дома — полностью компенсировать теплопотери, происходящие через строительные конструкции и проемы
Вариант разводки выбирается таким образом, чтобы уменьшить тепло потери как можно больше. Через неотапливаемые помещения должно проходить не более 10% трубопровода
В значительной степени на выбор системы влияет бюджет владельцев дома. Исходя из финансовых возможностей, определяется техническое оснащение сооружения, тип движения теплоносителя и его эффективность
Чем больше технических средств требуется для работы системы, тем она эффективнее, но и тем больше ситуаций, связанных с поломками и ремонтами
При выборе оптимальной разводки отопления загородного дома следует учитывать взаимосвязь схема с другими инженерными коммуникациями
На этапе проектирования необходимо четко определить тип котла, планируемого к использованию для отопления, чтобы досконально продумать организацию котельной и склада топлива
Следует изначально продумать возможность регулировки режимов работы системы и размещения регулирующего оборудования
На этапе проектирования теплотрассы требуется определить наиболее удобное расположение приборов и оборудования, облегчающих техническое обслуживание и создание эксплуатационного комфорта
Основная задача системы отопления
Рекомендации по выбору схемы подключения
Открытый вариант системы отопления
Замкнутый контур принудительного типа
Соединение отопления с другими коммуникациями
Тип котла и организация котельной
Регулировка режима отопления
Доступ для обслуживания и ремонта
Естественная и принудительная циркуляция воды
Подогрев теплоносителя для отопления дом возникает в одном или нескольких устройствах, расположенных внутри помещения. Это могут быть печи, камины, а также газовые, электрические или твердотопливные котлы.
Напор воды в контуре обеспечивается либо за счет использования циркуляционных насосов, либо за счет выравнивания геометрии системы, что позволяет создать условия для естественной циркуляции.
Также источником горячей воды может быть система центрального отопления для нескольких домов. При низком давлении возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости движения жидкости по трубам.
Установка циркуляционного насоса создает в системе достаточное давление, позволяющее использовать варианты разводки, которые нельзя использовать при естественной циркуляции
При выборе варианта с или низкого давления в трубах с централизованным отоплением необходимо тщательно учитывать возможность максимального использования физических законов, позволяющих запускать и поддерживать движение жидкости.
Обязательным элементом проводки в этом случае является коллектор ускорения. Представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по отопительным приборам и, потеряв первоначальную температуру, стекает вниз.
Из-за разной плотности возникает разница гидростатического давления столба горячей и холодной жидкости, что является движущей силой циркуляции воды.
Фотогалерея
Фото
Простейшим вариантом разводки отопления частного дома является самотечная система, по которой теплоноситель течет самотеком по контуру
Гравитационные контуры не требуют использования насоса, предельно просты в сборке
Температуру в устройствах систем естественного типа можно регулировать только уменьшением/увеличением теплоносителя. Термостаты на радиаторы не ставятся
В системах отопления с естественным движением теплоносителя сброс лишнего воздуха осуществляется через открытый расширительный бачок. Только в схемах с нижним подключением на радиаторах устанавливаются автоматические или механические воздухоотводчики
Системы с принудительной передачей теплоносителя значительно сложнее, их установка и обслуживание дороже
Для движения теплоносителя в принудительных системах устанавливается насос; для обеспечения прерывания включается группа безопасности
В закрытых насосных контурах отопления необходимо устанавливать воздухоотводчики на радиаторах и секциях с системными поворотами
В большинстве принудительных систем вместо открытого расширительного бака используется закрытый . Для нормальной работы потребуются не только воздухоотводчики, но и предохранительный клапан
Gravity Open System
Простота и доступность
Устройства в системах естественного типа
Радиатор с краном Маевского
Насосное исполнение системы отопления
Техническое оборудование насосных контуров
Воздухоотводчик автоматический
Воздухоотводчики закрытой системы
209
Вертикальная и горизонтальная разводка 90 Подача горячей воды к радиаторам может осуществляться различными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.
В современных домах чаще используется горизонтальное, а не вертикальное отопление. Причина в том, что расположение радиаторов на разных этажах редко совпадает.
Схемы вертикальные с верхней подачей горячей воды, разность гидростатического давления между теплым и холодным участками контура используется максимально, поэтому практически всегда используются как для естественной циркуляции, так и для слабонапорных в системе.
Кроме того, такие схемы работоспособны в случае аварийного отключения насоса, которое может произойти из-за его поломки или отсутствия электричества.
Разводка с нижней подачей практически не применяется для отопления с естественной циркуляцией. При наличии хорошего давления в системе ее применение оправдано, так как такая схема имеет два существенных преимущества, относительно альтернативного варианта.
Преимущества схемы:
- меньшая общая длина используемых труб;
- нет необходимости проводить трубы на чердаке или в технологических нишах под потолком второго этажа.
Горизонтальное расположение 9Отопительные разводки 0138 применяются для одноэтажных частных домов. Если здание двухэтажное и более, то его часто используют, когда вертикальные стойки нежелательны с точки зрения дизайна.
Горизонтальные трубы подачи и отвода воды могут органично вписываться в интерьер помещений, а также прятаться под полом или в нишах, расположенных на уровне пола.
Фотогалерея
Фото
При вертикальном варианте разводки отопительные приборы подключаются к системе в одном направлении. Как правило, это схемы с верхней подачей, устраиваемые в домах с двумя и более этажами
Вертикальные схемы однотрубные и двухтрубные. Гравитационная однотрубная может быть только с верхней разводкой
Горизонтальный вид разводки еще называют напольным, т.к. система собирается в пределах одного этажа и подключается к стояку
Горизонтальные виды разводки, особенно с нижним подключением, необходимо стимулировать движение теплоносителя, т.е. необходимость применения насоса
Вертикальная схема системы отопления
Двухтрубная вертикальная система с верхней разводкой
Горизонтальный тип разводки
Особенности устройства горизонтальных контуров
Выбор одно- или двухтрубного варианта
Подача горячей воды и отвод охлажденной для системы отопления частного дома может осуществляться с помощью одной или двух трубы. Каждый вариант имеет положительные и отрицательные стороны, а также особенности использования в зависимости от типа проводки.
С точки зрения дизайна интерьера наличие второй трубы никак не влияет на внешний вид системы отопления за счет нижнего варианта подключения системы к радиаторам и возможности уменьшения диаметров труб
Использование однотрубного подключения
Схема водяного отопления частного дома с использованием одной трубы для подачи горячей и отвода охлажденной воды называется однотрубной. Основным преимуществом такой системы является минимизация длины труб.
Основные преимущества варианта:
- самые низкие затраты на приобретение элементов системы отопления;
- самый простой и быстрый монтаж;
- наименьший риск несчастного случая.
Основной минус — постепенное снижение температуры воды, которая проходит последовательно через все радиаторы в контуре.
Следовательно, необходимо использовать несколько большую площадь поверхности последних радиаторов (большее количество колен), что зачастую нивелирует экономическую выгоду от минимизации длины труб.
Фотогалерея
Фото
В однотрубных схемах отопления подача нагретого теплоносителя и отвод его после остывания обратно в котел осуществляется по одной магистральной трубе
Отопительные приборы подключаются к сети последовательно. Температура в дальнем от котла радиаторе на пару градусов ниже, чем в ближнем, потому что он попутно успевает охладить
При строительстве однотрубных систем трубы используются в два раза меньше. Через помещение проходит только одна труба, что выглядит намного лучше, чем сложная двухтрубная разводка
В многоэтажных домах в основном применяется однотрубный вариант разводки с подачей теплоносителя от верхнего устройства к нижнему
нижний вариант подключения приборов диктует использование циркуляционного насоса и воздухоотводчиков в контуре
Настраивать приборы однотрубной системы с помощью терморегуляторов бессмысленно, т.к. изменение температуры возможно только по всей сети
Можно обеспечить подачу теплоносителя практически равной температуры к приборам системы с верхней разводкой путем устройства замыкающих участков — байпасов
Преобладающее количество однотрубных систем монтируют Т-образным способом способ с установкой функциональных элементов по периметру помещения
Принцип работы однотрубной системы отопления
Особенности подключения отопительных приборов
Минимальное количество труб в устройстве
Вариант однотрубной верхней разводки
Вариант нижнего подключения радиатора
Особенности балансировки температуры в контуре
Модернизация однотрубной схемы с верхней разводкой
Способ построения отопительного контура с одной трубой
Дополнительно , из-за этого недостатка существуют ограничения для одного контура на количество подключаемых радиаторов. Если их слишком много, то последний по ходу движения теплоносителя практически не будет излучать тепло.
Кроме того, есть проблема с расчетом теплопередачи. Следует учитывать, что отключение первых радиаторов от системы отопления приводит к повышению температуры поступающей воды для последующих устройств.
Однотрубные схемы с вертикальной нижней разводкой использовать бессмысленно, так как длина труб будет такой же, как и у двухтрубного варианта, который нивелирует все преимущества, но оставляет минусы.
Если возврат теплоносителя происходит по тому же маршруту, что и подача, то общая длина труб при обоих вариантах практически одинакова
Нагреватель обычно подключают сквозным, чтобы можно было отключить любой из них, не прекращая циркуляцию воды по контуру.
Для экономии на кранах можно не перепускать воду через выпуски, но тогда придется останавливать работу этой части системы и сливать воду при необходимости замены или ремонта радиатора.
Самый экономичный вариант — использовать одну стальную трубу диаметром 1,5-2 дюйма без радиаторов отопления. Отсутствие кранов и фитингов делает эту систему еще и наиболее практичной за счет минимизации риска протечек или прорывов воды.
Подробнее о расчете однотрубной системы отопления в .
Применение двухтрубного варианта отопления
Схема контура отопления, когда одна труба используется для подачи горячей воды к отопительным приборам, а вторая — для возврата охлажденной, называется двухтрубной.
Его основные преимущества:
- температура воды, подаваемой на все радиаторы, одинакова;
- отключение одного или нескольких радиаторов не влияет на температуру подаваемой воды к другим отопительным приборам;
- ограничение количества радиаторов на один отопительный контур зависит только от пропускного объема труб.
Основным недостатком данной разводки является незначительное увеличение метража труб.
Это приводит к дополнительным недостаткам:
- увеличиваются затраты на приобретение и монтаж элементов системы отопления;
- сложная интеграция в интерьер частного дома.
Количество фитингов и кранов в двухтрубной системе почти такое же, как и в однотрубной.
Для попутной схемы движения теплоносителя общая длина труб при использовании двухтрубной системы увеличивается на расстояние между первым и последним радиатором. Иногда она незначительна по сравнению со всей протяженностью контура.
В зависимости от относительного движения горячей и охлажденной воды делятся на два вида:
- попутное;
- тупик.
Схема прохождения . Оба потока движутся в одном направлении и, таким образом, длина цикла обращения теплоносителя одинакова для каждого радиатора. В этом случае их нагрев равновелик по скорости при запуске системы отопления.
Опция тупика . Направление движения горячей и охлажденной воды встречное. Ближайшие к котлу радиаторы прогреваются быстрее.
Чем ниже скорость воды, тем заметнее этот эффект, поэтому при естественной циркуляции нагрев одних помещений будет происходить намного медленнее, чем других.
Фотогалерея
Фото
В двухтрубных схемах отопления нагретый теплоноситель подается по одной трубе, называемой подающей, а после ее охлаждения отводится по другой трубе, обратке
По подающей трубе теплоноситель подается практически ко всем приборам одновременно, не успевает остыть по пути
Температура в приборах двухтрубных систем отопления может регулироваться раздельно, балансировка результат не влияет на работу всей тепловой сети
В двухтрубных схемах с нижней разводкой по аналогии с однотрубными используются циркуляционные насосы и воздухоотводчики
Двухтрубные схемы отопления работают значительно эффективнее однотрубных , но они сложнее в установке и эксплуатации, дороже в установке
С появлением полимерных труб стала возможной скрытая прокладка трубопроводов в строительных конструкциях.
Скрытым способом допускается прокладка подачи и обратки из медных труб. Срок их службы 100 лет, для полимера 50
В напольной разводке двухтрубная тройниковая разводка составляет серьезную конкуренцию балочным схемам, предполагающим подключение подачи и обратки от каждого прибора к коллектору
Принцип сборки двухтрубная система
Особенности двухтрубных схем
Применение терморегуляторов
Двухтрубная схема нижней разводки
Обоснование вложений в устройство
Скрытая обвязка
Скрытая медная труба
Двухтрубная балка 03 03 вы используете циркуляционный насос или расстояние между первым и последним радиатором в контуре ничтожно мало, то эффект неравномерного нагрева при тупиковой двухтрубной разводке незаметен. Тогда выбор в пользу того или иного варианта обусловлен исключительно соображениями удобства проведения обратки.
Встраивание распределительного коллектора
Популярным в последнее время способом организации водяного отопления является так называемая «лучевая схема» с использованием распределительного коллектора.
Этот способ разводки надежно работает только при хорошем давлении воды в системе, поэтому при естественной циркуляции не применяется.
Радиальная разводка предполагает подключение каждого нагревателя (или небольшой их группы) непосредственно к распределительному коллектору, который распределяет горячую и собирает охлажденную воду
Система соединения лучевых радиаторов
Наиболее равномерное и контролируемое разделение потока теплоносителя отопительными приборами можно осуществить с помощью .
Устройство включает в себя две гребенки, в одну из которых горячая вода поступает из котла и распределяется по радиаторам, а охлажденная вода возвращается в другую и возвращается обратно в котел.
Радиаторы подключаются через распределительный коллектор параллельно, поэтому при такой разводке достигается минимальный перепад температур теплоносителя, подаваемого на отопительные приборы.
Это значительно облегчает расчет параметров радиаторов на этапе проектирования, а также позволяет легко регулировать мощность каждого прибора в процессе эксплуатации.
Фотогалерея
Фото
Многообразные варианты монтажа систем отопления активно вытесняют неудобную и технически сложную горизонтальную тройниковую разводку приборы, подача и обратка проложены
В радиальных вариантах отопления преобладают двухтрубные схемы, обычно систему обслуживают два коллектора: для подающей трубы и обратки
В коллекторной разводке каждое из колец представляет собой миниатюрный отопительный контур, желательно, чтобы теплоноситель двигался по ней со своим насосом
Из-за большого количества труб они укладываются скрытым способом в стяжку. В многоэтажных домах такое решение допустимо только на первых этажах
На обеих частях коллекторной группы двухтрубной системы устанавливаются автоматические воздухоотводчики, необходимые для сброса воздушных пробок
Для выравнивания длины линий, подсоединенных к коллектору, рекомендуется устанавливать его по центру этажа. В малоэтажных домах коллекторы соединяются стояками
Коллектор для сооружения лучистого отопления можно купить в готовом виде или собрать устройство из полипропиленовых труб и фитингов
Коллектор системы отопления
Принцип работы коллектора тип
Распространенность двухтрубных решений
Специфика устройства радиационных систем
Стяжка труб отопления
Гребенка разводная воздушников
Гребенка разводная в ванной
Гребенка разводная самодельная
Вторым существенным преимуществом данной разводки является возможность управления подачей теплоносителя ко всем приборам из одного места. Коллектор размещается в специальном шкафу с доступом к индикаторам и органам управления: вентилям, кранам и насосам.
Это удобно с позиции регулирования микроклимата дома и облегчает вписывание радиаторов в интерьер помещения.
К недостаткам систем с коллекторной схемой разводки отопления следует отнести максимальную длину приточных и вытяжных труб к радиаторам. Этот вариант самый дорогой по стоимости элементов схемы и самый сложный в монтаже, а также требует определенной квалификации.
Использование коллектора для подключения различных видов отопительных приборов требует хорошего понимания темы водяного отопления, а иногда и гидравлических расчетов для нормального функционирования таких систем
Обычно трубы монтируются в стяжку пола. Это значит, что проектировать и устанавливать такую систему необходимо при строительстве или капитальном ремонте частного дома.
Сделать коллекторный вариант для подключения радиаторов или изменить геометрию контуров в помещениях с уже проведенным внутренним ремонтом достаточно сложно. Это второй существенный минус такого типа проводки.
Правила использования теплых полов
Удобным и очень популярным способом обогрева жилых помещений является . Если отапливаемая площадь небольшая, то можно обойтись одной трубой, размещенной в стяжке пола.
Подключение системы теплого пола через распределительный коллектор – единственный вариант обогрева больших площадей таким способом
Для больших площадей использование одной трубы невозможно по следующим причинам:
- количество подаваемого тепла недостаточно для обогрева всего помещения, к тому же такой нагрев будет неравномерным;
- при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что приводит к чрезмерным энергетическим затратам на создание давления и увеличивает риск прорыва воды в местах стыков.
Поэтому при значительной площади теплого пола использование нескольких труб не желание, а необходимость.
В этом случае подключение осуществляется через распределительный коллектор.
Фотогалерея
Фото
Коллектор теплого пола
Отличительные особенности системы
Металлопластиковые и медные трубы
Заливка стяжки по контуру отопления температура воды, подаваемой в трубы теплого пола. Дело в том, что для радиаторов, как правило, используют жидкость с температурным диапазоном 70-80°С, тогда как для теплого пола необходимо около 40°С.0003
Регулирование температуры через смеситель надежное, что очень важно, так как превышение температуры может вызвать значительную деформацию напольного покрытия: линолеума, ламината или паркета.
Выводы и полезное видео по теме
Схема разводки отопления в двухэтажном доме большой площади. Двухтрубная проходно-тупиковая система и теплый пол, подключенные через коллекторы. Устранение конфликта циркуляционных насосов с помощью гидрострелки:
Радиационная схема отопления двухэтажного дома. Так как отделочные работы еще не проводились, хорошо видна вся проводка. Нюансы укладки труб на пол под бетонную стяжку:
Мнение практикующего мастера по монтажу систем отопления о различных схемах, применяемых в частных домах. Обзор плюсов и минусов естественной циркуляции, однотрубной, двухтрубной попутной и тупиковой, а также коллекторной разводки:
Представленная разводка для отопления дома является типовой и может быть изменена с учетом геометрии помещения, требуемой значения температуры или другие факторы. При доработке схем необходимо соблюдать законы и основные принципы физики, гидравлики, материаловедения и других дисциплин.
В случае решения сложных или нестандартных задач лучше обращаться к специалистам, ведь переделка систем отопления может выйти даже дороже их моделирования и монтажа.
Если у вас есть вопросы или есть желание поделиться личным опытом по установке отопления в вашем доме, пожалуйста, оставляйте комментарии к этой статье. Вы можете дополнить свой отзыв фотографией – контактная форма расположена ниже.
Схемы систем отопления дома: все основные » Топка
Данная публикация поможет Вам разобраться в тонкостях подключения котлов к системе отопления и, как следствие, уверенно разобраться в основах монтажа отопительного оборудования. В отдельной публикации приведены и прокомментированы рекомендации по подключению к системам. твердотопливные котлы FOCUS . Отметим, что они не заменяют конструкцию системы отопления и, по сути, демонстрируют общие принципы монтажа, применимые и в домашних системах. Отопительные системы для частного дома помогут определиться с наиболее доступным и подходящим вариантом.
Частные дома, как правило, отапливаются твердотопливными котлами, которые являются альтернативой печному отоплению. Одним из недостатков этого вида отопления является отсутствие регулирования, которое решается с помощью буферного бака, рекомендуемых и техники безопасности. Если вы используете пеллетный котел с программным управлением, в буферной емкости нет необходимости, она нужна только в том случае, если вам нужно организовать горячее водоснабжение с помощью котла вторичного отопления.
Как известно промышленные системы отопления отличаются большим набором оборудования, направленного на стабилизацию работы. Эти системы в большей степени подвержены нерегулярным отказам в силу своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и ее постоянному контролю.
Наша основная задача — объяснить, как устроены автономные системы отопления, не подключенные к внешним источникам энергии. Речь идет о твердотопливных и пеллетных котлах, которые можно настроить на полностью автоматическую работу и не уступать магистральным газовым по доступному уровню комфорта. В итоге речь идет о настройке систем отопления с использованием аналоговых и цифровых датчиков управления. Стоит отметить, что схемы подключения одной категории могут иметь модификации.
Самотечная система с принудительной циркуляцией и без нее
Система отопления, в которой теплоноситель движется по отопительным контурам под действием силы тяжести, является наиболее популярным решением среди владельцев частных домов. Даже при использовании насоса для принудительной циркуляции возможно отопление без дополнительного оборудования и электричества, подключения которого требуют некоторые приборы и насос.
Основным элементом системы является расширительный бак открытого типа. В зависимости от объема обеспечивается различный напор водяного столба, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.
Систему гравитационного подключения продемонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с бойлером и баком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным баком, который можно установить в помещении.
Системы отопления с самотечной подачей теплоносителя с небольшими изменениями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенное ее потребление в течение суток.
Рис. 1. Гравитационная система и методы компоновки
Рис. 2. Гравитационная система с возможностью принудительной циркуляции
Рис. 3. Система отопления с термобуфером для ГВС, высокотемпературного и низкотемпературного отопления
Рис. 4. Система отопления с бойлером косвенного нагрева для ГВС
Климат-контроль в самотечных системах с насосом
Гравитационные системы с возможностью принудительной циркуляции могут управляться. Это делается с помощью регулирующих клапанов радиатора. Их конструкция аналогична клапанам с предварительной регулировкой, но с другой направленностью. Лучшим вариантом все же является установка вентилей с термостатами. С их помощью можно более точно установить температуру батареи. Такие схемы систем отопления предполагают использование современных батарей. Термостаты редко устанавливаются на чугунные радиаторы.
При монтаже системы отопления необходимо предусмотреть резерв примерно такого перепуска теплоносителя при полностью закрытом вентиле в контуре. В то же время в небольших помещениях при одинаковых теплопотерях и правильном расчете мощности обогрева можно регулировать температуру в контуре на распределительном коллекторе. Причем сделать это можно с помощью системы управления, подключенной к мобильному приложению.
Реализация регулируемых систем отопления может быть решена разными способами:
- с использованием радиаторных клапанов с термостатом и без него;
- на раздаточный контур с датчиком температуры и без него;
- с помощью системы управления, которая работает одновременно с комнатными термостатами, панелями управления и системой управления насосами и котлами.
Рис. 5. Регулирование температуры отопительного контура на распределительном коллекторе
Рис. 6. Регулирование температуры радиаторов с помощью термисторов
Одноконтурные и многоконтурные системы отопления
Системы отопления частного дома могут быть реализованы с использованием одного и нескольких контуров отопления. Современные системы в большинстве случаев реализуются с использованием многоконтурных тепловых схем. Они имеют ряд преимуществ:
- чем длиннее контур, тем выше требуется скорость циркуляционного насоса, что неизбежно сказывается на стоимости монтажа;
- гидравлические характеристики малых отопительных контуров легче регулировать и ремонтировать, не отключая всю систему от теплоснабжения;
- в длинных отопительных контурах без предварительного проектирования достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый нагрев теплоносителя на всех отопительных приборах.
Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)
Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС
Многоконтурная реализация требует достаточно сложного монтажа, применения коллекторной разводки, монтажа запорно- запорные и регулирующие клапаны. На каждый контур устанавливаются регулируемая и нерегулируемая насосные группы. Такие схемы систем отопления для частного дома достаточно дороги из-за дорогой арматуры, но они надежны и просты в ремонте.
Схемы подключения котлов к системе
Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах топочная котельная группа с водяным контуром дополняется тепловым буфером или электродным электрокотлом. Электрообогрев включают при понижении температуры теплоносителя и помещения между печами или при их отсутствии. Это обеспечивает экономию и резервный нагрев в любом режиме работы.
Рис. 9. Одноконтурная система с основным и резервным котлом
Рис. 10. Каскадное подключение котлов
Рис. 11. Последовательное соединение котлов
Рис. 12. Параллельное включение котлов
Современные схемы систем отопления: установка гидрострелки и коллектора
Что такое гидростатическая стрела, а также ее функции мы подробно описали в публикации о каскадном соединении котлов … Следует отметить, что все современные системы отопления с более чем одним котлом и отопительным контуром реализуются с использованием коллекторов, соединенных с гидравлической стрелкой. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу в режиме обогрева. Отопительные системы частного дома с «теплыми» полами и радиаторами также подразумевают такую организацию.
Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой
Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок ФОКУС
Наша компания предлагает твердотопливные котлы ФОКУС, предназначенные для отопления всеми видами твердого топлива, но использование топливных пеллет экономически оправдано.
