Схема водопровод на даче своими руками: Водопровод на даче своими руками

Как сделать водопровод на даче из колодца

Современный человек, привыкший к благам цивилизации, с трудом переносит их отсутствие, поэтому стремится обеспечить свой дачный домик водопроводом. Однако это не так просто сделать в отсутствии необходимых инженерных коммуникаций. Впрочем, даже в таких условиях подвести воду можно несколькими способами, один из них – водопровод на даче из колодца.

Содержание

• 1 Почему именно колодец?

• 2 Основные компоненты и устройство системы

  • 2.1 Подбор насоса

  • 2.2 Гидроаккумулятор

  • 2.3 Сливной клапан

  • 2.4 Реле давления

• 3 Зимний и летний вариант водопровода

  • 3.1 Летняя система

  • 3.2 Зимнее сооружение

Почему именно колодец?

Основой автономной водопроводной системы может стать скважина или колодец. Многие предпочитают именно второй вариант. И это легко объяснить, ведь такое устройство имеет множество преимуществ:

• Небольшие денежные затраты на обустройство.
• Сооружение прослужит намного дольше скважины любого типа.
• Водоносные каналы колодца реже заиливаются. Даже если это произошло, прочистить их  можно самостоятельно, воспользовавшись лопатой и ведром.
• Водопровод такого типа более удобен в эксплуатации и обслуживании. Так же гораздо более прост процесс консервации системы.

Замену электромагнитного клапана или насоса можно осуществлять без демонтажа конструкции.

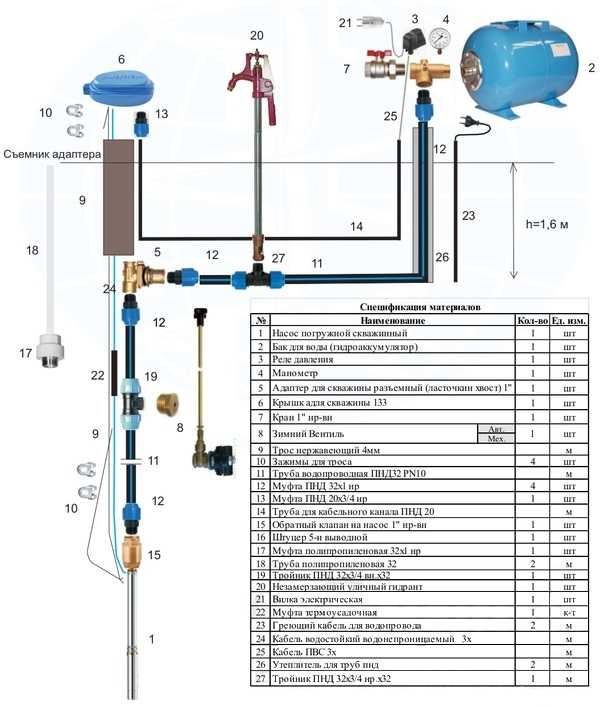

Схема устройства дачного водопровода из колодца

Основные компоненты и устройство системы

Любая схема водопровода из колодца включает в себя несколько основных элементов:

Подбор насоса

Прибор может быть как погружным, так и поверхностным. Специалисты рекомендуют выбирать погружные устройства. Они имеют высокую производительность, могут работать на больших глубинах, отличаются экономичностью и низким уровнем шума. Марку устройства и его мощность подбирают в зависимости от  глубины, на которой оно будет работать.

Гидроаккумулятор

Оборудование необходимо для защиты системы от гидроудара и стабилизации давления в водопроводе. Гидроаккумулирующая емкость с мембраной накапливает воду, поэтому даже в случае перебоев с электроэнергией ее подача какое-то время будет продолжаться.

Объем бака может быть разным. При его выборе нужно учитывать, что количество воды, которое будет находиться в емкости, гораздо меньше номинального объема устройства.

Сливной клапан

Конструкция устанавливается в самую нижнюю точку системы, то есть сразу после насоса. Используется для слива воды из системы при консервации. В случае если колодец имеет глубину не больше 8 м и находится недалеко от жилья, вместо сливного клапана можно установить другое устройство. В доме монтируется обратный клапан, а непосредственно перед ним – обходная система с краном. Как только кран открывается, уходит вакуум, созданный обратным клапаном, и вся вода из системы сливается.

Для водопровода из колодца можно выбрать погружной или поверхностный насос

Реле давления

Устанавливается рядом с гидроаккамулятором для поддержания оптимальных значений давления в сооружении. Реле уменьшает или увеличивает давление в трубопроводе в то время как насос обеспечивает подачу воды в гидроаккумуляторную емкость. Как только достигается максимальный показатель давления, устройство отключает насос. Когда величина уменьшается до минимума, реле замыкает контакты и начинается закачка воды.

Кроме этих устройств понадобятся водопроводные трубы. Профессионалы рекомендуют использовать детали из полипропилена, которые отличается прочностью, надежностью, экологичностью, простотой монтажа и доступной ценой. Так же может понадобиться водонагревательный кабель, который не даст перемерзать трубам в холодное время года. Если количество воды в колодце невелико, рекомендуется установить реле сухого хода, которое защитит насос в случае резкого понижения уровня воды.

Еще один нюанс: водопровод от колодца в дом в обязательном порядке устанавливается под уклоном, который направлен в сторону сливного клапана. Таким образом удается без проблем полностью сливать воду из сооружения. Внутри дома вся разводка так же обустраивается с обязательным уклоном в сторону подающей трубы, которая становится сливной в процессе консервации системы.

Зимний и летний вариант водопровода

Система в зависимости от потребностей владельцев может быть смонтирована:

• В летнем варианте, когда предполагается функционирование устройства только в теплое время.
• Зимнее сооружение, которое способно работать круглогодично, даже если в холода на даче не будут жить постоянно, а только приезжать на короткое время.

Оба варианта считаются условно автономными, поскольку зависят от наличия электроэнергии.

Летняя система

Устройство летнего водопровода из колодца может быть выполнено двумя способами: разборным или постоянным. Второй вариант представляет собой проложенный в земле обычный трубопровод с выходящими на поверхность водоразборными кранами. Стоит отметить, что глубина закладки труб в данном случае невелика, они буквально присыпаны землей. Конструкция очень удобна тем, что точки водоразбора можно организовать в любом нужном месте.

Существенным недостатком системы считается необходимость укладывать трубы с уклоном к магистрали, туда, где находится самая низкая точка системы с краном для слива воды. Если этим правилом пренебречь, в трубах останется вода, которая при понижении температуры до отрицательных значений попросту разорвет их.

Летний разборный водопровод прокладывается прямо по поверхности

Разборная конструкция отличается предельной простотой установки. Она устанавливается в теплое время года и перед наступлением холодов убирается на хранение. Сооружение представляет собой трубы или шланги, проложенные поверх земли в нужном направлении. Детали должны быть достаточно прочными и по возможности армированными. Чтобы сделать конструкцию максимально надежной устанавливаются соединительные переходники из пластмассы или оцинкованной стали.

Зимнее сооружение

Зимний водопровод из колодца, который также можно обустроить своими руками, выполняется только по постоянной схеме. Для его функционирования понадобится утеплить всю систему, поскольку она будет работать даже при отрицательных температурах. Начать следует с участка подключения насоса к источнику напряжения. Можно совместить кабель и водопровод внутри общего кожуха из пластиковой канализационной трубы большого диаметра, который защитит детали от замерзания и механических повреждений.

Водопроводные трубы в этом случае укладываются ниже уровня промерзания грунта, что гарантирует их сохранность и работоспособность. Однако в силу различных причин это не всегда бывает выполнимо. В этом случае можно поступить следующим образом. Копаем траншею глубиной 60 см, укладываем трубы и засыпаем их утеплителем слоем 30 см. Для этих целей подойдет шлак, крошка пенопласта или керамзит. Сверху укладываем грунт. Так же на трубопровод может быть установлен водонагревательный кабель, эффективное, но достаточно дорогое в эксплуатации устройство.

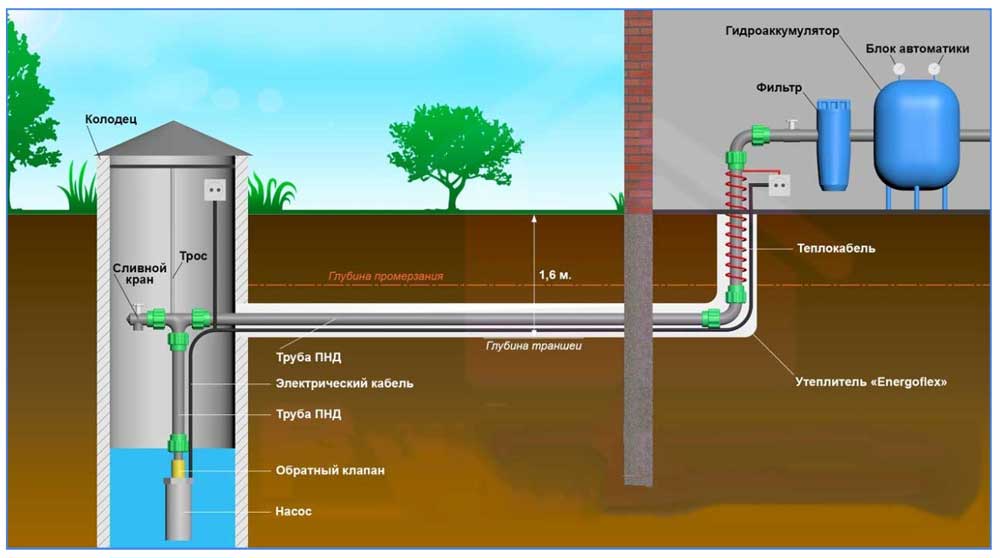

Трубы для зимнего варианта водопровода укладывают ниже уровня промерзания грунта

Для подключения насоса к трубопроводу обустраиваем так называемый приямок. Его размеры в среднем составляют 75х75 см, глубина – 1 метр. Стенки сооружения укрепляются кирпичом или досками, дно утрамбовывается, засыпается щебнем или заливается бетоном. Трубопровод выводится внутрь конструкции, где и подключается к насосу. Для защиты от замерзания приямок хорошо утепляется.

Надо подчеркнуть, что зимний вариант системы обязательно оснащается системой консервации. В холодное время года перед каждым отъездом жильцов с дачи из трубопровода сливается вода, что позволяет сохранить сооружение в работоспособном состоянии. По приезду систему легко будет запустить снова.

Автономное водоснабжение позволяет обеспечивать  дачный дом водой даже при отсутствии подведенных централизованных коммуникаций. Водопровод, проведенный из колодца, отличается практичностью, эффективностью и относительной дешевизной. Не важно, летний или зимний вариант системы будет установлен, при грамотном обустройстве сооружения дачный участок будет обеспечен бесперебойной подачей воды.

• Автор: Инна
• Распечатать

Оцените статью:

(7 голосов, среднее: 3.9 из 5)

Поделитесь с друзьями!

Делаем водопровод в загородном доме, летний и зимний водопроводы на даче своими руками

• Горячее водоснабжение частного дома
• Выполнять монтаж водоснабжения частного дома рекомендуется полипропиленовыми трубами.
• Водопровод на даче своими руками
• Летний водопровод
• Трубы, краны и водоразборные устройства для водопровода на даче

Самой большой необходимостью для загородного дома является водопровод. Против этого может возразить только человек, которому нравится тащиться до ближайшего колодца или колонки, наполнять вёдра и проделывать этот путь обратно по несколько раз за день. Может случиться так, что централизованный водопровод в этой местности отсутствует, тогда остаётся один выбор – сделать водоснабжение частного дома своими руками.

Существуют различные схемы водопровода в частном доме, но нам интересна лишь та, которая включает самые необходимые элементы, такие как:

• ближайший колодец или скважина;
• насосная станция, служащая для нагнетания воды в систему снабжения;
• наружные и внутренние водопроводные трубы;
• гидравлический аккумулятор;
• приборы сантехники.

Горячее водоснабжение частного дома

Горячее водоснабжение частного дома, схема которого довольно проста и представляет собой двухконтурный котёл с раздельными функциями подогрева и отопления или вместо него можно установить накопительный водяной нагреватель с питанием от электросети.

Прежде чем реализовать схему автономного водоснабжения частного дома необходимо понять какой из трёх вариантов наиболее удобно использовать в вашем случае. Первый вариант самый простой – это колодец. Следующий вариант, как наименее затратный – это скважина «на песок». Водоносный слой обычно располагается на глубине порядка 10–30 метров, для этого необходим погружной насос. Вода из такой скважины довольно чистая, но для гарантии нужно поставить дополнительный фильтр.

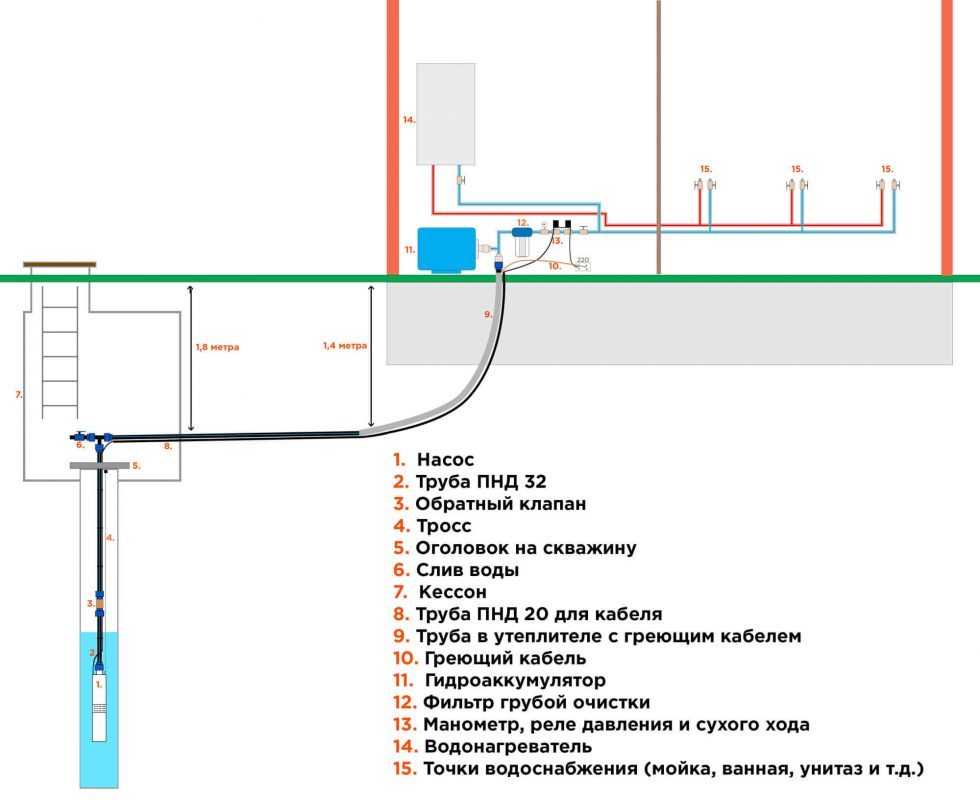

Схема водоснабжения дома из скважины (колодца)

Для получения наиболее чистой воды схема водоснабжения частного дома должна предусматривать использование самого трудоёмкого и затратного способа – артезианской скважины. Несмотря на то, что это довольно глубокий источник, насос вам не потребуется, артезианская скважина способна обеспечить водой целый посёлок.

Если в качестве источника используется колодец, насосную станцию предпочтительней устанавливать в пристройке или самом доме. В таком случае прокладывая водопровод в дом, нужно делать траншею от колодца ниже уровня промерзания земли и после закопать в неё трубу.

Металлопластиковые трубы хорошо гнутся, поэтому согнув, опускаем её до уровня воды, не забыв вставить сетчатый фильтр. Опускаем трубу дальше, чтобы расстояние до дна было примерно 40 см. Из колодца откачиваем воду, закрепляем на дне штырь и крепим к нему трубу.

Монтаж водопровода в частном доме предполагает установку в доме или прямо над скважиной (в кессоне) насосной станции или погружного насоса. Сначала вода поступает в гидроаккумулятор и оттуда по трубам направляется к потребителям. Расходуя воду, потребители тем самым снижают

Металопластиковые трубы в скважину (колодец)

давление в системе, происходит срабатывание реле и включается насосная станция, которая подаёт воду в гидроаккумулятор, поднимая давление до 3 бар. Опять включается реле, и насосная станция перестаёт работать, пока не понизится давление.

Кажется, совсем недавно для утепления водопровода в частном доме, наилучшим материалом было ватное одеяло. Те времена давно прошли, в настоящее время на рынке появились такие утеплители, как пенополистирол, стекловолокно и базальтовый уплотнитель. Не подлежит сомнению, что укладка труб ниже уровня промерзания – лучший способ их защиты, но он не помогает, когда глубина промерзания ниже двух метров. Вот тогда и надо использовать вышеперечисленные утеплители.

В видео ниже рассказывается о принципе работы уже готовой системы водоснабжения частного дома из скважины и как это делается.

Разводка водопровода в частном доме выполняется двумя способами – наружная или скрытая проводка. Для этого полипропиленовые трубы в домах из камня прячут в стенах, в специально сделанных углублениях, а в деревянных строениях их помещают под панели.

Выполнять монтаж водоснабжения частного дома рекомендуется полипропиленовыми трубами.

Эти трубы в месте соединения свариваются, тем самым обеспечивая полную герметичность системы и делая невозможным какие-либо протечки в вашем доме.

Небольшой план водопровода в частном доме

Перед тем как провести водопровод в дом, необходимо составить грамотный план разводки и желательно, чтобы его исполнял профессионал. Схема разводки водоснабжения в частном доме начинается от точки подачи воды в дом, продолжается до входа в нагревательный котёл. Далее, следуя плану разводки водопровода в доме, вода идёт на основные точки разбора, такие как санузел и кухня.

На картинке изображено условно схема водопровода, в реальных условиях план разрабатывается индивидуально под дом специалистом.

После того, как подключение водопровода к частному дому закончено, необходимо подключить к электрической сети все элементы системы, проверить их работу, убедиться в надёжности и отсутствии протечек, добиться устранения выявленных неисправностей.

Сделав водоснабжение загородного дома своими руками, можете гордиться им, так как качество и прилежание, с которым вы его выполняли, могут показать характеристики гораздо лучшие, чем в городских централизованных системах.

Водопровод на даче своими руками

Практика показывает, что отсутствие водопровода на даче, делает жизнь там некомфортной, а иногда и просто невозможной. Если как следует разобраться и грамотно осуществить этот проект, построить водопровод на даче своими руками не так уж и сложно. Причём можно сделать так, что система будет функционировать в любое время года.

Летний водопровод

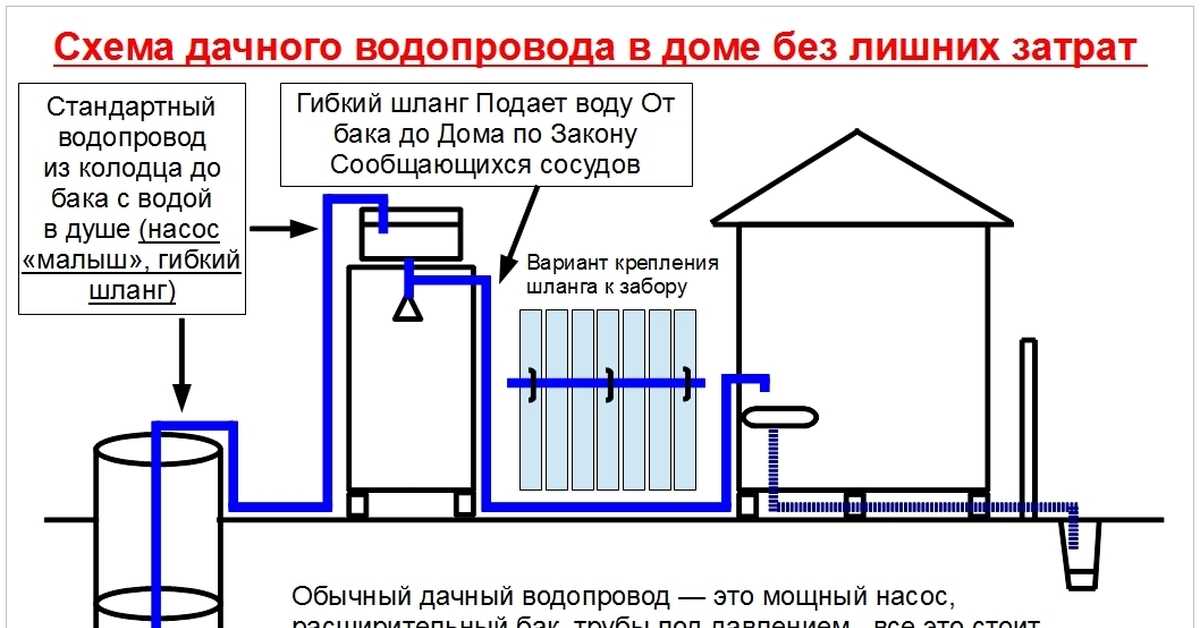

Схема водопровода с выводом воды на улицу для летнего водопровода

Этот дачный водопровод своими руками обустраивается очень просто для изготовления его надо иметь всего лишь шланги и соединительные элементы. Используется для полива растений на городе. Отечественные производители для соединения шлангов выпускают защёлки, с одного конца этого устройства размещается «ёрш», а с другого – подпружиненный разъём, обеспечивающий герметичность на стыке.

С постоянным летним водоснабжением дачи своими руками дело предстоит несколько сложнее.

Трубы для него кладутся в грунт, на поверхности остаются лишь краны. Закапывать такой водопровод не нужно просто сверху присыпьте землёй, чтобы не давать повода для хищения.

Летний водопровод

Единственный недостаток всё же имеется, надо его укладывать так, чтобы имелся постоянный уклон к основной магистрали, а в нижней точке установить кран для слива. Перед наступлением зимы не забывайте сливать воду из труб, чтобы их не разорвало с наступлением морозов.

Такая схема водоснабжения дачи может функционировать в любое время года. Взяв в качестве источника колодец, такой водопровод вы изготовите, не имея больших навыков, и тогда ваша дача никогда не останется без воды.

Для подачи воды в систему нужен погружной насос, в зависимости от глубины, на которой он будет работать, выбирается его мощность. При монтаже водопровода на даче траншее надо делать глубиною более полуметра, чтобы трубопровод разместить ниже уровня замерзания. После чего рекомендуется засыпать его крошкой из пенопласта или керамзита слоем в 30 см. Это не единственный способ подогрева труб водопровода на даче. В настоящее время широко используется электроподогревающий провод, его обвивают вокруг трубы, надевают сверху изоляцию из вспененного полиэтилена и укладывают в траншею.

Так выглядит погружной насос

Прежде как сделать водопровод на даче надо поблизости от колодца соорудить приямок 70×70 см примерно на однометровую глубину. Дно покрыть бетоном, а стенки выкладываются из кирпича, там должна находиться труба водовода и электропровода. Это сооружение необходимо для своевременного отсоединения погружного насоса.

Также посмотрите видео ниже, где подробно рассказывается об инструментах, которые нужны для прокладки водопровода, материалах и самом процессе прокладки.

Трубы, краны и водоразборные устройства для водопровода на даче

Опытные сантехники, прежде чем провести водопровод на даче, советуют сначала выбрать какие трубы вы будете использовать. Вариантов достаточно, но лучше всего подходят для схемы водоснабжения дачи полипропиленовые или пластиковые трубы. Эти трубы легко паяются специальным паяльником, гнутся во все стороны и весьма долговечны. Дачный водопровод из пластиковых труб будет служить вам и вашим правнукам. В видео очень наглядно рассказывается об всех видах труб, которые используются.

Краны, использовать которые предстоит на улице, подойдут как обычные, так и с буксами. Желательно монтировать задвижки из металлов, которые не боятся коррозии, обычно это чугун или бронза. Для водоразборного узла больше всего подходят водоразборные колонки, они хорошо себя зарекомендовали в работе при низких температурах.

Конечно, профессионалы сделают монтаж системы водоснабжения на даче быстрее и надёжнее, но если вы захотели сделать это своими руками в обязательном порядке старайтесь выполнять все имеющиеся требования.
