Схема подключения дифференциального автомата
Опубликовано:
Содержание
- Принцип работы дифференциального автомата
- Схема включения дифференциального автомата
- Принцип селективности дифференциальных автоматов
- Схема подключения трехфазного дифференциального автомата
Принцип работы дифференциального автомата
Конструкция дифференциального автомата содержит элементы защиты теплового расцепителя от перегрузок, электромагнитной защиты от коротких замыканий с элементами защиты при утечке тока. Также дифференциальный автомат содержит тестовую кнопку проверки работоспособности защиты.
Подключение дифференциального автомата в электрическом щите
Модуль защиты имеет дифференциальный трансформатор и усилитель тока с преобразованием электрической энергии в механическую. При превышении значение тока утечки, усилитель тока вырабатывает сигнал достаточный для механического воздействия на механизм расцепителя дифференциального автомата и его срабатывания.
Правила схемы подключения дифференциального автомата индентичны с подключением УЗО.
Модуль дифференциальной защиты автомата. При равенстве входного и выходного токов дифференциальный ток равен нулю и модуль не отключает автомат
Подключаются только защищаемые электрические цепи (фаза L и нейтраль N). Нулевые провода после выхода из дифференциального автомата объединять нельзя. Потому что разные нулевые провода будут иметь разную нагрузку, и следовательно другие токи нагрузок. Дифференциальный автомат вычислит эту разницу токов и определит их как токи утечки, сработает расцепитель автомата и отключит электрическую цепь.
Схема включения дифференциального автомата

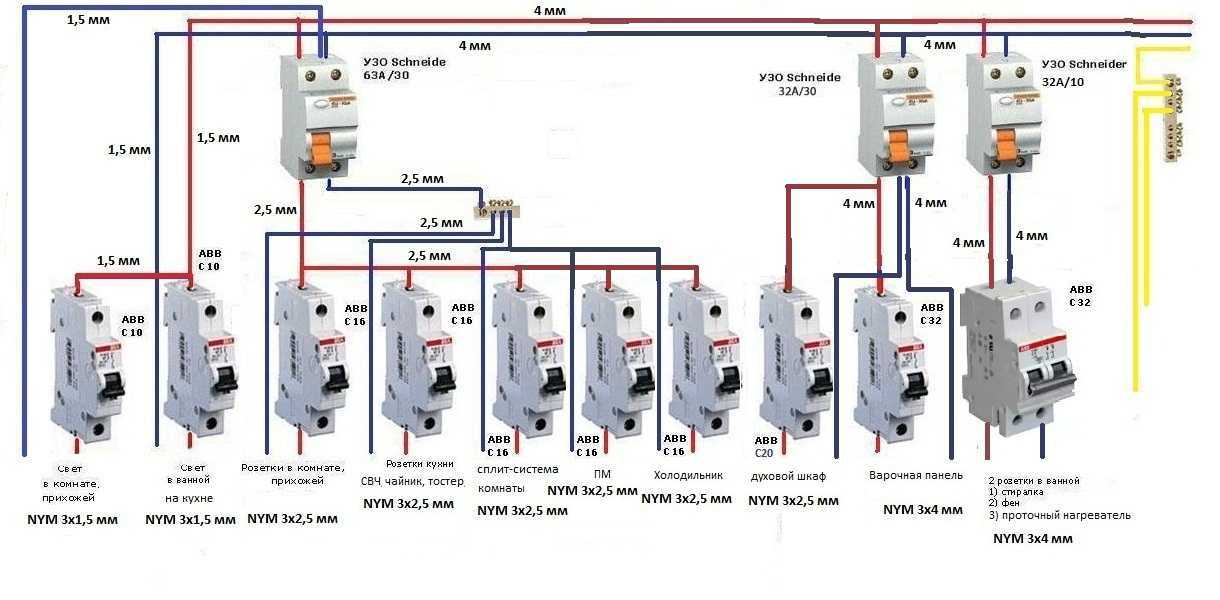

Схема подключения дифференциальных автоматов в распределительном щите может быть в двух вариантах. Первая схема дифференциального автомата, когда он стоит на вводе электрической цепи. Вторая схема подключения дифференциального автомата используется, когда нужно защитить отдельные группы электрической цепи.
Схема с дифференциальным автоматом на вводе и обычными групповыми автоматическими выключателями
Первая схема имеет существенный недостаток, при срабатывании защиты в одном автомате отключаются все электрические цепи.
Если в доме старая электропроводка, то ставится вводной дифавтомат с рекомендуемым током защиты в 30 мА.
Схема с дифференциальным автоматом на вводе и с групповыми дифференциальными автоматами
Другая схема подключения дифференциального автомата значительно безопасней. В этой схеме дифференциальный автомат подключается отдельно для каждой группы электрической цепи электропроводки. Дифференциальный автомат может быть установлен отдельно для ванной комнаты, кухни, детской комнаты.
При срабатывании защиты дифавтомата по такой схеме отключается сеть только отдельной группы, а не весь дом или квартира. Стоимость такой схемы будет дороже, но и защита будет качественней и надежней, так как величину тока утечки для группы автоматов можно подобрать более точно, в зависимости от назначения помещения и типа потребителей энергии.
Принцип селективности дифференциальных автоматов
Селективность дифференциальных автоматов выражается в избирательном отключении защиты. Рассмотрим пример.
Допустим, в доме имеется вводной автомат дифференциального исполнения, рассчитанный на ток защиты 100 мА, а в группах установлены дифавтоматы на 30 мА, то при срабатывании защиты в одной группе электрической цепи вызовет отключение вводного дифавтомата и отключится весь дом. Чтобы этого не произошло, а отключилась та линия, где произошло повреждение.
Селективный дифференциальный автомат
Независимо от выбора параметров дифавтоматов, нужно их выбирать с обозначением «S» — селективный. В этом случае сработает защита того автомата на участке которого произошло повреждение.
Схема подключения трехфазного дифференциального автомата
Есть используется трехфазная сеть, то в качестве вводного автомата нужно ставить четырехполюсный дифференциальный автомат. При подключенной 3-х фазной сети каждая фаза распределяется на свою группу автоматов.
Подключение дифференциального автомата в трехфазной сети
Получаем три однофазные сети. Нагрузку также нужно распределять равномерно по фазам, во избежании перекоса фаз.
Выбирается селективный дифавтомат со своей расчетной нагрузкой.
Помогла вам статья?
Схемы подключения УЗО и дифференциальных автоматов
Схема подключения УЗО и дифференциальных автоматов. Схема подключения двухполюсного, четырехполюсного УЗО, описание и фото. Как правильно подключить УЗО
27.06.2016
4 comments
Грамотно проложенная проводка – залог бесперебойного безопасного электроснабжения. К электромонтажным работам в своем жилище необходимо подходить ответственно, выбирая только качественный силовой кабель и доверяя прокладку электропроводки исключительно специалистам в данной области.
При построении домашней линии электропередачи не обойтись без использования современных элементов защиты, а именно УЗО и дифференциальных автоматов.
На рынке электрооборудования данные устройства представлены в различных модификациях, однако все они имеют общий принцип действия.
Принципиальное отличие УЗО и дифавтомата состоит следующем:
— УЗО – коммутационный аппарат, служащий для защиты человека от поражения током, способный при неполадках проводки отключать её. Саму электрическую линию УЗО не защищает;
— Дифавтомат – коммутационное устройство, состоящее из выключателя и УЗО, способное защищать и человека от поражений, и сеть от перегрузок. Иными словами в схеме УЗО нет автоматического выключателя, в отличие от дифавтомата. Общей для обоих устройств является схема, отключающая электрооборудование при отклонениях в электроснабжении.
На рисунке схематично изображено питание электроприборов:
Так, при включении УЗО через его тоководы протекает электрический ток. При нормальном функционировании системы ток I1, входящий по тоководу L1, соответствует по модулю выходящему из магнитопровода току I2.
Величины магнитных потоков ФL и ФN также равны по значению и противоположны по величине.
Приведённая схема идеализирована, в реальности Ф1 и Ф2 несколько различны, однако дисбаланс значений не оказывает на влияние работы схемы в целом.
При возникновении утечки тока схема будет иметь вид:
При нарушениях изоляции образуется ток утечки Iут, вследствие чего формируется заниженный магнитный поток ФN. Суммарный поток Фс растёт и создает наводки в катушке ЭДС. В замкнутом контуре ЭДС возникнет ток ΔI. При его превышении заданных значений происходит срабатывание электромагнита, выводящего из зацепления защелку расцепителя, который и снимает напряжение. В итоге система входит в режим отключения питания.
При повторном включении УЗО, необходимо исследовать состояние схемы и выявить неисправности. Многократные отключения, безусловно, будут свидетельствовать о серьёзных неполадках в изоляции и проводки в целом, что потребует пересмотра схемы электропроводки в помещении.

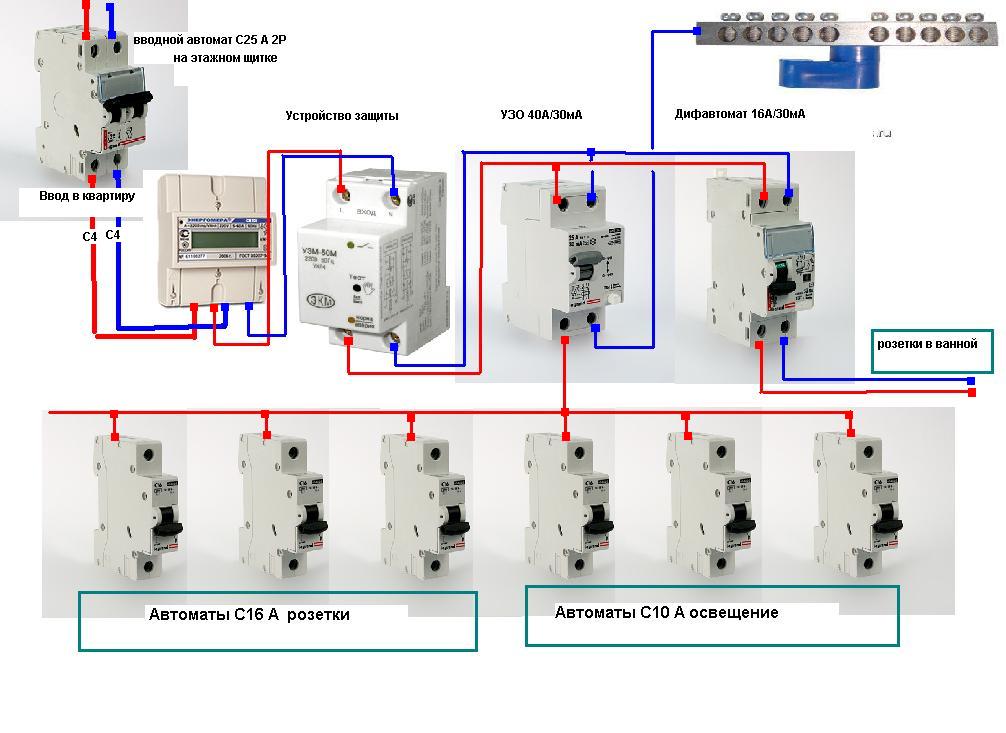

Рассмотрим стандартные схемы подключения УЗО. При монтаже двухполюсного УЗО к сети схема подключения устройства выглядит таким образом:
Важно, чтобы нейтраль была подключена правильно, иначе высока вероятность повреждения электронной схемы. Возможно периодическое тестирование прибора при его работе (на схеме – «Т»). Если при нажатии кнопки тестирования на УЗО, находящимся под напряжением, не происходит отключения, то однозначно можно судить о неисправности устройства. При ручном включении УЗО замыкаются 3 контакта – токовода фазы, токовода нуля, цепи тестирования схемы. Если имеют место утечки, то при срабатывании защиты эти три контакта разрывают цепи.
Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью основана на предыдущей конструкции.
Соблюдение полярности так же обязательно, для чего производят подключение входных цепей к нечётным клеммам, а к чётным – выходные. Существует также схема подключения трехфазного УЗО к трехпроводной сети без нейтрали:
Такая схема более проста в исполнении, однако не совсем удобна ввиду отсутствия возможности применения функции тестирования.
И, как правило, требует внесения коррективов и доработок.
Разница в схемах подключения УЗО и дифавтоматов кроется именно в отсутствии выключателя в первом устройстве. Поэтому для защиты устройства необходимо дополнительно устанавливать автоматический выключатель. Установка автоматического выключателя позволяет защитить УЗО от токов перегрузки и от коротких замыканий, сохраняя при этом устройство в невредимом состоянии. Дифавтоматы не нуждаются в установке дополнительных элементов, т.к. они уже имеются в конструкции данного оборудования.
