Технология монтажа перегородок из ГКЛ

Инструменты для работы:

• уровень лазерный,
• ножницы по металлу,
• электродрель.

Материалы для работы:

• направляющая размером 50х40 мм,
• профиль 50х50 мм,
• соединительный элемент,
• пресс шайбы для соединения,
• саморезы по металлу 35 мм,
• подвес П-образного типа,
• веревка, ГКЛ.

Разметка

Используя разметочный шнур, нужно задать разметку на полу. Она будет указывать ось установки перегородки. Также нужно будет отметить расположение дверных проемов. Затем, используя трассировочный шнур и отвес, нужно перенести полученную разметку на стену и потолок.

Установка направляющих для гипсокартонной перегородки

На тыльную сторону направляющих потребуется приклеить звукоизолирующую ленту. После этого они крепятся по намеченной оси на полу и на потолке. На месте расположения дверей делается промежуток. Крепление производится пластмассовыми дюбелями размером 6×40, 6×60 или 8×60 мм. На одном отрезке профиля должно находиться не менее трех дюбелей для получения устойчивости и надежности конструкции.

Установка стоек для гипсокартона

Существует два способа монтажа: немецкий и американский. Согласно немецкой технологии установка профилей-стоек производится сначала в профиль, расположенный на полу, после этого верхний конец стойки вставляется в направляющую, закрепленную на потолке, куда она должна заходить не менее, чем на 20 мм. После этого проводится выравнивание профилей по оси с использованием шага не менее 600 мм. У профиля-стойки открытая поверхность должны быть направлена в сторону гипсокартонной плиты. В американском варианте в сторону гипсокартона должен быть обращен только профиль, расположенный вдоль стены.

Установка первой гипсоартонной стены

Начинается монтаж с установки гипсокартона шириной в 1200 мм. В качестве крепежа нужно взять саморезы для металла, имеющих длину в 25 мм. Они вкручиваются на расстоянии 250 мм друг от друга. Если предполагается сделать обшивку перегородки в два слоя, то шаг следует сделать в 750 мм. При этом нужно произвести смещение шва между листами гипсокартона размером в один шаг на 600 мм. Монтаж второго слоя гипсокартона в этом случае должен начинаться с листов, имеющих ширину 600 мм. Такие листы крепятся с помощью саморезов по металлу длиной в 35 мм на расстоянии 250 мм.

Монтаж изоляционного слоя внутри гипсокартнонной перегородки

Установив обшивку с одной стороны, нужно будет начать прокладку коммуникаций внутри перегородки. После ее завершения необходимо уложить изоляционный слой из стекловаты или минваты. Изоляционный слой не должен сползать и полностью должен заполнять пространство внутри перегородки.

Установка второй стены для перегородки

При установке следующей стороны необходимо сместить на 600 мм вертикальный шов между гипсокартонными плитами, ориентируясь на обшивку первой стороны перегородки. Первыми устанавливаются плиты шириной в 600 мм. Если проводится двойная обшивка, установка второго слоя должна начинаться с сегмента гипсокартона, имеющего ширину 1200 мм.

Пошаговая технология монтажа прямой и произвольной перегородки из гипсокартона:

1. Производится разметка по полу, стене и потолку в месте установления перегородки для последующего крепления направляющих для гипсокартона.
2. Проводится установка каркаса для перегородки с помощью креплений и профилей. Полученная в ходе его конструкция должна повторять в точности разработанный проект технического задания. Если монтируется отдельно стоящая конструкция, то необходимо увеличить количеств отточек крепления на потолке для большей прочности конструкции. В качестве крепежа в отдельно стоящих произвольных конструкциях можно использовать специальные декоративные детали в виде труб, стоек или других элементов.
3. Производится прокладка проводки к местам выхода электрического кабеля, если это указано в техническом задании.
4. Проводится обшивка каркаса перегородки плитами из гипсокартона.
5. Проведение выравнивания углов и последующая покраска рабочими смесями гипсокартонных стен.
6. Финишные отделочные работы, для которых можно использовать краску, обои или другие отделочные материалы.
7. Установка розеток и осветительного оборудования в указанных техническим заданием местах.

Как проверить качество выполненных работ по установке перегородки из гипсокартона

Двухметровая рейка, приложенная к поверхности готовой перегородки, должна лежать достаточно плотно. Допустимо не более двух неровностей на высоте в два метра или на глубину не более 3 мм. При вертикальной проверке отвесом или уровнем отклонение не должно быть более 2 мм для 1 метра высоты перегородки и не более 1 см на всю ее высоту (h).

При монтаже двухслойной перегородки нельзя устанавливать друг против друга стыки листов гипсокартона.

Нельзя располагать друг против друга крепеж из винтов и шурупов смежных листов на одной и другой стороне перегородки.

Принимая готовую работу, нужно обратить внимание НАТО, чтобы:

• каркас был устойчив и не качался;
• листы гипсокартона были надежно и правильно прикреплены к каркасу перегородки;
• на листах не должно быть повреждений в виде сколов, надрывов, трещин, пятен, надломов и грязи;
• угловые элементы должны иметь строго 90^0.

Специфика монтажа:

Для встроенных шкафов перегородка должна иметь прямые углы и ровную заднюю стенку. Торцы перегородки нужно устанавливать, ориентируясь на лазерный уровень. Вверху и внизу ширина перегородки от стены должна быть одинакового размера.

Чтобы получить качественную поверхность из гипсокартона нельзя в качестве крепежных материалов использовать саморезы для крепежа ПН и ПС. Необходимо в данном случае проводить крепление с помощью просекателя. Спрятанные в стену батареи центрального отопления следует одеть в подходящий изоляционный материал, например, во вспененный полиэтилен.

Расчет материалов на 1м²

Карта объектов Более 10 000 объектов

Смотреть карту

Спасибо за обращение!

С вами свяжутся в ближайшее время

Устройство перегородок из гкл по металлическому каркасу: технология

Перегородки зачастую создаются именно из гипсокартона.

Гипсокартон является крайне популярным материалом. Его часто используют для возведения звукоизоляционных стен, перегородок и элементов декора. Основным преимуществом такого материала является легкость и простота монтажа. Перегородки на его основе получаются легкими и крайне прочными при условии, что процедура установки была выполнена правильно. В данной статье будет рассмотрено устройство перегородок из ГКЛ, их преимущества и технология монтажа.

Содержание

• Материал для установки перегородок из гипсокартона
• Материал для монтажа каркаса
  • Каркас из металла
  • Соединение профилей между собой
• Устройство перегородок с каркасом из металла
• Процедура монтажа перегородки
• Обшивка перегородки

Материал для установки перегородок из гипсокартона

Перед тем как приступать к строительству перегородок из гипсокартона своими руками, нужно подобрать место установки. Понадобится определиться с назначением конструкции, ее расположением и условиями эксплуатации:

• Если перегородка монтируется в постройке с уровнем влаги не ниже 70 %, понадобится использовать влагостойкие листы материала. Внешним отличием такой разновидности от обычного покрытия является наружный зеленый окрас слоя бумаги. Структура такой отделки пропитана специальными растворами, что и позволяет обеспечить защиту от влажности. Перегородка такого типа обеспечит высокий срок эксплуатации даже в помещениях с высоким показателем влаги. Покрытия продаются с маркировкой ГКЛВ. На таких изделиях невозможно образование плесени и грибка, что является их несомненным преимуществом перед другими разновидностями. К недостаткам можно отнести довольно большой вес и стоимость материала.
• Если перегородка монтируется в пожароопасной среде, понадобится использовать так называемые ГКЛО. Эти гипсокартонные панели обработаны растворами, препятствующими воспламенению. Основным различием от обычного и влагостойкого материала является красный цвет покрытия. Также отличия можно увидеть на срезе гипсового основания. Такая отделка стоит значительно дороже обычного и влагозащищенного гипсокартона.
• Если перегородка устанавливается в обычной постройке с приемлемыми показателями влажности и температуры, то используются простые листы ГКЛ. Покрывается такая отделка картоном серого цвета, что позволяет отличить ее от остальных разновидностей. Так как такие панели не обрабатываются влагостойкими и пожаростойкими растворами, стоимость у них не слишком высокая. Их часто используются для обработки гостиных, спален и других комнат.

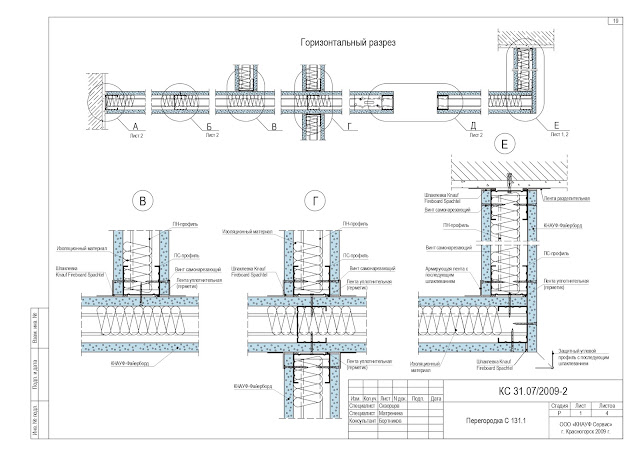

Схема устройства перегородки из гипсокартона.

Все панели одинаково хорошо обрабатываются, так что при обычных условиях без источников влаги и огня лучше выбрать простой гипсокартон и при этом неплохо сэкономить.

Лист гипсокартона может иметь разную толщину: 6,5, 9 и 12,5 мм. Первый типоразмер используется для производства листов с увеличенной гибкостью. В его состав добавляется стекловолокно, которое нивелирует намокание гипса.

Толщина в 9 мм применяется для отделки потолков. Для установки перегородок зачастую используется 3 тип с толщиной 12,5 мм. Длина при этом может быть 2,5 или 4,8 м, но обычно применяется первый вариант.

Если необходимо создать большую перегородку, материал можно заказать по собственным размерам.

Материал для монтажа каркаса

Устройство перегородки из гипсокартона не обходится без каркаса. Его профиль может быть выполнен из металла или дерева. При выборе необходимо учитывать следующие нюансы:

• влажность среды;
• температурные показатели;
• давление, оказываемое на конструкцию.

Если в постройке часто меняется влажность, то применение деревянной конструкции приведет к частым смещениям. Из-за постоянного разбухания и высыхания дерева шпаклевка просто отстанет от стыков покрытия. Это приведет к полной негодности перегородок из ГКЛ. Их понадобится демонтировать и возвести повторно в металле.

Проблемы могут возникнуть и если в помещениях слишком высокая температура. При монтаже каркаса из древесины с влажными брусьями, после их высыхания в конструкции могут произойти сильные изменения: панели могут сдвинуться, перекоситься или полностью повредиться. Также древесина часто растрескивается, а этого нельзя допустить при монтаже внутренней перегородки.

Установка перегородок из дерева – не лучшее решение. Материал склонен к деформации и растяжению. В участках вкручивания саморезов могут образоваться трещины, что приведет к полной негодности изделия.

Но многие все равно отдают предпочтение деревянному каркасу, так как его стоимость значительно меньше металлического. При таком выборе брус понадобится предварительно обработать антисептическими средствами, чтобы предотвратить появление различных бактерий.

Перегородка с улучшенным дверным проемом.

Каркас из металла

Необходимо отдать должное металлическому каркасу, профили на его основе обладают оптимальными качествами для создания надежной перегородки. Обработанный металл не боится влаги за исключением участков соединения и прокалывания. Профиль из металла не горит, по истечении времени не растрескивается и не разваливается.

Существует 3 вида ширины профиля: 50, 75 и 200 мм. Размер зависит от назначения изделия и его параметров.

Если в перегородке планируется проводка каких-либо коммуникаций, нужно использовать изделия со специальными пазами. Это позволит избежать процедуры самостоятельного проделывания отверстий.

Соединение профилей между собой

Правильное соединение профилей – крайне важная процедура. Соединение металлического профиля можно выполнить 3 способами:

• саморезами;
• заклепками;
• с помощью просекания, путем пробивания и отгибания.

Первые методы более надежны, но гораздо затратнее последнего, поскольку для их устройства понадобится использовать саморезы, шурупы и прочие дополнительные приспособления, что вызовет дополнительные расходы. Избежать осложнений можно благодаря просекателю. Он создаст отверстие и загнет его края по сторонам, что позволит организовать надежное соединение профилей.

Также хорошим решением является комбинированное крепление, где лицевые участки соединяются при помощи просекателя, а скрытые с использованием саморезов и заклепок.

Преимуществом просекателя является отсутствие выступающих элементов в виде шляпок или заклепок. Комбинирование позволит создать качественною и ровную межкомнатную перегородку.

Устройство перегородок с каркасом из металла

Устройство гипсокартонных перегородок не отличается большой сложностью, но для хорошего результата нужно тщательно следовать инструкциям при осуществлении монтажа. Перегородка из гипсокартона состоит из следующих элементов:

• Каркаса.
• Обшивки. Возможна многослойная облицовка.
• Утеплителя и звукоизолятора.

В такой конструкции могут находиться скрытые коммуникации, что является одним из преимуществ изделий из гипсокартона.

Глухая конструкция с каркасом из металла.

Процедура монтажа перегородки

При установке межкомнатной перегородки необходимо соблюдать порядок действий:

1. Сначала очищается место, где будет монтироваться конструкция. Старые участки стен с некрепким основанием понадобится удалить. Поверхность при возможности следует выровнять, пол залить стяжкой, а стены обработать штукатуркой.
2. После того как поверхность подготовлена, производится разметка. Качественно установленная конструкция не должна иметь кривизны. Для этого все процессы осуществляются с максимально возможной точностью. Основными инструментами для такой работы являются уровень, отвес и шнур. Идеальным решением станет использование лазерного уровня, однако такой прибор довольно дорогостоящий. На полу проводится средняя линия перегородки. Она станет центром направляющего профиля. Разметка перемещается на потолок и стены. Перед этим на полу отмечается участок, где в дальнейшем будут установлены двери.
3. Для монтажа конструкции понадобится прикрутить направляющий профиль ко всем поверхностям. Если пол сырой, металл необходимо тщательно изолировать при помощи специальной ленты. Профиль крепится на расстоянии порядка 25-30 см друг от друга. Расстояние зависит от нагрузки, оказываемой на стену.
4. Стоечный профиль монтируется исключительно по вертикали. Это контролируется благодаря уровню. Интервал между стойками не превышает показателя 60 см. Стоечный профиль отрезается с незначительным запасом в 2 см по длине, это позволит ему легко войти в направляющие и оставить место для крепежа.
5. Для создания качественной конструкции нужно установить дополнительный стоечный профиль. Он монтируется рядом с основным. Для повышения прочности внутри него закладывается деревянный брусок. Дверная коробка рассчитывается на стадии установки перегородки, это позволит избежать осложнений в будущем.

Направляющий профиль помогает в создании перемычек или полок, которые скрепляют стойки, находящиеся рядом. При этом он должен быть размещен строго по горизонтали.

Обшивка перегородки

Результат возведения конструкции на основе гипсокартона.

Так как перегородка должна отличаться высокой прочностью, на ее обшивке не должно присутствовать более одного стыка. Материал нужно размещать в шахматном порядке с половинным перекрытием соседней панели.

Стыки нужно стараться смещать ближе к краю над дверями. Этот фактор следует учитывать еще во время создания изделия из металла.

Если профиль был закреплен при помощи просекателя, то покрытие останется ровным и гладким. При использовании саморезов из-за их шляпок могут быть видны небольшие отклонения в участках крепления панелей к профилю.

Установка конструкции завершается обработкой швов, которые заделывается шпаклевочной массой. На стыки в обязательном порядке укладывается армирующая лента из сетки с размерами от 3 до 5 мм. Перед дальнейшей облицовкой лучше заделать шляпки крепежей, которые применялись для прикручивания панелей.

Как видно из статьи, гипсокартонные перегородки являются отличным решением. Материал отличается высоким качеством и прочностью, что является хорошим преимуществом при установке конструкции. Устройство можно осуществить разными способами, в зависимости от личных предпочтений и финансовых возможностей. С помощью фото, использованных в статье, можно более подробно ознакомиться с нюансами работы.
