Как укладывать шифер правильно: технология со смещением, схемы

  • Подготовительные работы
  • Возможные схемы укладки
    • Монтаж вразбежку
    • Монтаж без смещения
  • Технология монтажа:общие принципы

Многие владельцы частных домов предпочитают покрывать кровлю волновым шифером. И этому есть убедительная причина, так как этот материал – из группы самых демократичных по стоимости. Современные технологии позволили расширить ассортимент листового шифера по размерам и цветовой гамме.
Чтобы крыша с покрытием из асбоцементных листов была надежной и прочной, нужно хорошо представлять как укладывать шифер, тонкости укладки. В интернете есть немало материалов, описывающих технологию укладки шифера, видео-инструкции.

Подготовительные работы ↑

Сразу заметим, что перед укладкой такой кровли необходимо позаботиться об устройстве водостока, поскольку после того, как укладка шифера на крышу будет завершена крепить его будет крайне неудобно.

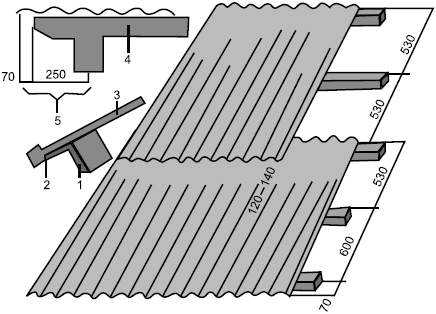

Обязательное условие качественного монтажа – устройство обрешетки. Поскольку совсем необязательно, чтобы под этот материал она была сплошной, то это дает дополнительную возможность экономии. При установке обрешетки нужно правильно выбрать шаг ее брусков. Так как стандартная ширина листа равна 53 см, поэтому расстояние между брусками никак не может быть меньше этой величины.
Для стандартных профилей сторона сечения брусков обрешетки равна 5 см, для усиленных – 7,5. Ее шаг при этом может колебаться в пределах 50–80 см.
Укладку желательно проводить на обрешетку, покрытую слоем рубероида. Это мера поможет не только гидроизолировать кровлю, но и повысить уровень теплоизоляции.

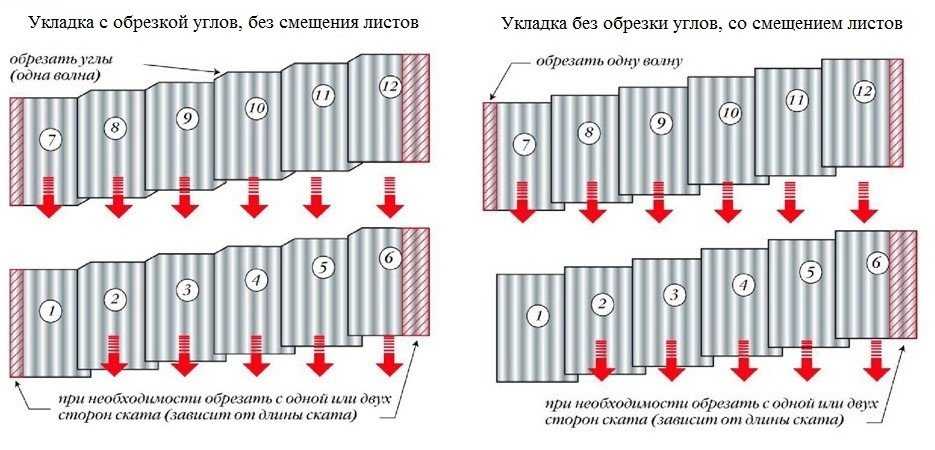

Возможные схемы укладки ↑

Крепеж асбоцементных листов выполняют на обрешетку, фиксируя их в трех точках: в двух по краям крыши и одну по центру. Прежде того, как укладывать шифер, нужно решить, какой способ более целесообразен в данном случае. Существует два особо распространенных метода, с помощью которых монтируют:

  • укладка со смещением;
  • без смещения.

Монтаж вразбежку ↑

Как уже было отмечено, данный способ самый популярный, в силу простоты, способ устройства асбоцементного покрытия. Он предполагает смещение любого из новых рядов по отношению к предыдущему. Иначе говоря, стыки, что располагаются в начальном ряду, не совпадают с теми, что расположены во втором.

Если придерживаться данной схемы можно гарантировано утверждать, что на любом участке крыши могут стыковаться не больше, чем два листа. Сдвиг получают за счет обрезки нескольких волн от последнего кромочного листа. При этом край последнего ряда по вертикали будет неровным и его необходимо будет специально подравнять.

Разберем, как на практике можно достаточно просто уложить восьмиволновые профили. Те из них, которые должны быть уложены в начале нечетных рядов, предварительно разрезают на две равные части, то есть получают по два четырехволновых куска. При использовании данной методики линии смещения новых рядах будут точь-в-точь повторяться. И выглядеть это, надо признать, будет довольно эстетично.

Фактически из одного профиля, точнее, из двух его половинок, получают начальный лист для двух рядов.

Главное преимущество такого варианта в его большом удобстве. После того как будут уложены начальные листы в первом ряду и втором (половинка и целый соответственно), проблем со смещением не бывает, поскольку при обычном монтаже сдвиг в горизонтальном направлении получается автоматически. Единственный участок, где необходимо будет обрезать листы – торцевая.

Монтаж без смещения ↑

Это более экономичный с точки зрения расхода материала, тем не менее требующий немалых трудов вариант устройства асбоцементной кровли. Дело в том, что для этого способа материал требует первоначальной подготовки: со второго ряда профили подрезаются с нижних уголков в длину и ширину – 12 и 10 см соответственно.

Схема монтажа рядов такова:

  • начальный – стандартный;
  • второй и последующие – укладывают уже подрезанные листы, поэтому на стыках накладывается два слоя.

Технология монтажа:общие принципы ↑

Монтаж кровли обычно начинается по направлению справа налево. При этом определяющим фактором является направление ветра. Кромки рекомендуется располагать со стороны с преобладающим направлением ветра.

Если кровлю укладывают в регионах с умеренным климатом, то для крепежа материала используют гвозди, если же там постоянно дуют сильные ветра, то пользуются особыми шурупами. Независимо от вида крепежного элемента, шляпка его должна быть увеличенной. Обязательным является также наличие прокладки из резины под ней.

Отверстия под крепления необходимо делать заранее, причем его диаметры отверстия и крепежа чуть-чуть отличаются – первый должен быть больше второго.

Для шурупов и саморезов – это практически единственно возможный вариант, однако, и при неаккуратном забивании гвоздей материал может расколоться.

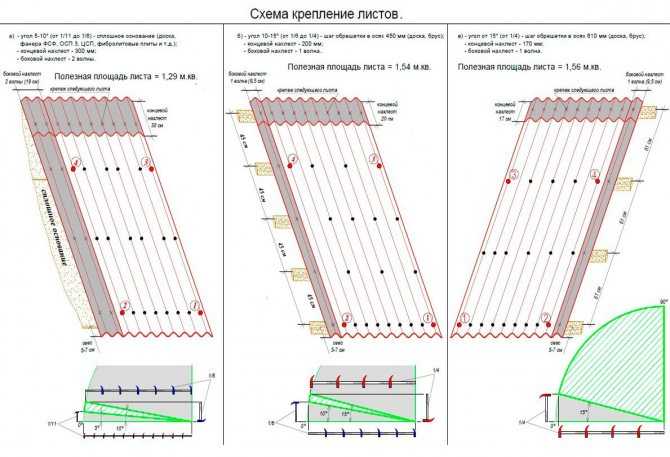

Отверстия располагают так:

  • нижний угол,
  • волна – вторая перекрываемая ;
  • по диагонали.

Для последнего листа в горизонтальном ряду также необходимо дополнительное закрепление в предпоследнюю волну. Иное размещение крепежных элементов может привести к достаточно быстрому разрушению кровельного покрытия.

Для обрезки листов обычно используют ножовку по металлу, но «болгарка» в этой роли позволяет обрезать материал быстро и ровно, причем без особых усилий.

Коньки, карнизы, примыкания и т. д. обустраивают при помощи специальных элементов из асбестоцемента, которые обеспечивают надежность считающихся опасными участков кровли, особенно если укрепить их бетоном и мастикой.
На практике для этих целей используют также оцинкованные полосы, но, надо сказать, вариант этот менее долговечный, да и выглядит не так уж привлекательно.

В заключение, рекомендуем посмотреть,как выполняется правильная укладка шифера видео.



© 2022 stylekrov. ru

технология, основные способы и правила

  • Технологический процесс
    • Подготовительный этап
    • Устройство обрешетки
  • Технология: способы и основные этапы
    • Способы размещения

    Покрытие крыши асбоцементными листами – достаточно известный и хорошо зарекомендовавший себя вариант покрытия кровли. Технология простая, однако, если не придавать значения некоторым нюансам, то может пострадать качество кровли.

    Укладка шифера довольно простая и для его монтажа не требуется профессиональная подготовка. Однако, нужно знать, правила — как правильно укладывать.

    Технологический процесс ↑

    Оптимальный угол наклона кровли под асбоцементный шифер составляет самое меньшее 27⁰. При слишком маленьких значениях уклона на крыше будут накапливаться снежные массы, под весом которых листы могут разрушиться. При больших – увеличивается ветровая нагрузка, что также может привести к разрушению кровли.

    Правильная укладка предполагает последовательное выполнение этапов технологического цикла – помимо подготовительного он включает еще пять.

    Подготовительный этап ↑

    Суть подготовительного этапа заключается в подготовке материала, но прежде его необходимо приобрести в нужном количестве.

    Как выполнить расчет по размерам крыши

    Порядок выполнения данной процедуры примерно следующий.

    Сначала замеряют длину дома. Далее, чтобы получить искомое число АЦЛ, необходимых для покрытия данной кровли, находят частное от деления полученного значения длины на ширину выбранного профиля. Учитывая, что этот материал укладывают с нахлестом добавляют еще 10%.

    Следующим шагом замеряется — на каком расстоянии расположены друг от друга конек и свес крыши. Полученное значение делится на длину профиля. Чтобы обеспечить продольное наложение, к частному прибавляют 13%. Таким образом подсчитывают, сколько в покрытии имеется рядов.

    Осталось подсчитать, из какого количества асбоцементных листов можно полностью покрыть рассчитываемую крышу. Для этого перемножают два полученных до этого результата: число рядов на количество листов.

    Для перекрытия шиферной крыши материал приобретают с запасом, если вдруг среди листов окажутся бракованные или в процессе монтажа попортится некоторое количество материала.

    Защитные мероприятия

    АЦЛ с обеих сторон покрывают акриловой краской, которая заполняет все микротрещины в материале, то есть вероятность проникновения влаги в профиль через трещины существенно снижается. Такое покрытие продлевает эксплуатационный срок кровли примерно наполовину. Более того, разнообразная расцветка придает кровле эстетичный вид.

    Устройство обрешетки ↑

    Правильная укладка шифера возможна только при условии грамотно подобранной конструкции обрешетки.

    В качестве основания под АЦЛ используют обрешетку из деревянных брусков либо досок. Первые в сечении должны быть не меньше, чем 6х6 см, а вторые – уже 140 мм. Материал подбирают сухой и качественный, минимум второго сорта, поскольку сырой после высыхания не удерживает крепления, а сучковатый – возможно не выдержит снеговой нагрузки. Обрешетку начинают укладывать от карниза к коньку. Нормативный шаг конструкции составляет 53 см. В любом случае ее размеры должны позволить закрепить целое число профилированного материала как поперек, так и вдоль.

    Если по той или иной причине организовать это не получается, то предпоследние профили, примыкающие к фронтонному свесу поперечного ряда, обрезают.

    Подготовка профильных листов

    После устройства обрешетки замеряется длина и ширина АЦЛ и просверливаются отверстия под крепежные элементы. В зависимости от выбранного способа монтажа может появиться необходимость обрезки либо продольных полос, оказавшихся лишними, либо углов АЦЛ.

    Технология: способы и основные этапы ↑

    Монтаж такой кровли начинают только снизу, а вот с какой стороны, слева или справа, выбирает сам мастер, исходя в основном от преобладающего направления ветра в данной местности.

    Укладка шифера выполняется в соответствии с определенными правилами. Прежде всего важно, чтобы углы четырех листов одновременно не сходились на одном участке, так как вследствие этого материал может искривляться или неплотно прилегать. В первом случае повышается риск появления трещин, а во втором – под неплотное сопряжение будет поддувать ветер.

    Способы размещения  ↑

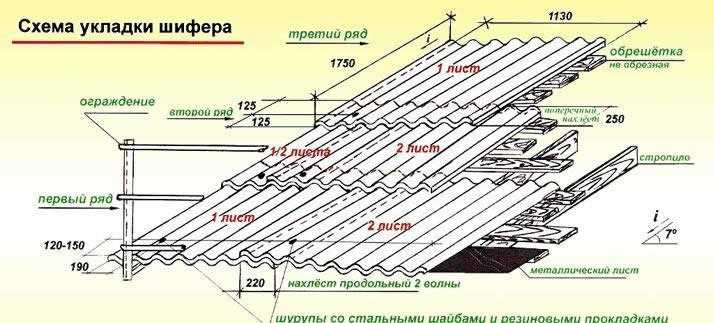

    Схема укладки шифера на крышу в основном бывает двух видов. Выбор их зависит от ряда факторов, в частности, от конфигурации крыши. Для конструкций с широкими горизонтальными

    Варианты монтажа:

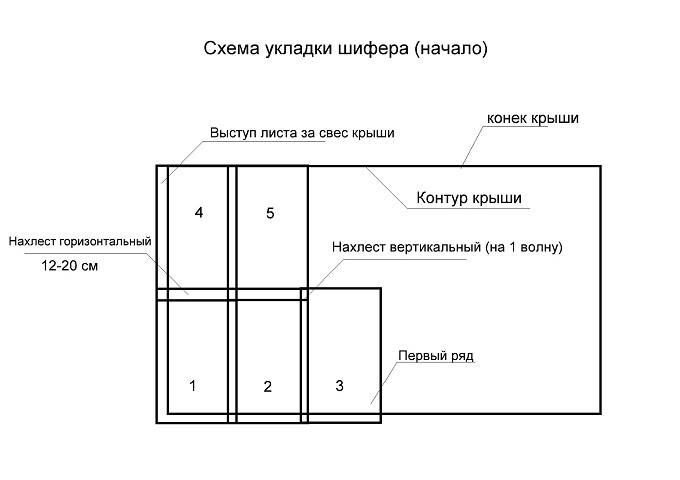

    Укладка со смещением (листы вразбежку) на одну волну. В этом варианте карнизный свес не устраивают.

    В местностях с частыми сильными ветрами листы можно укладывать с нахлестом в две волны.

    Асбоцементные листы укладывают в такой последовательности:

    к карнизному бруску фиксируют уравнительные рейки (толщин 6 мм, ширина до 50 мм). Что первые листы расположились строго по прямой, отступив от бруска на 7 см, по свесу фиксируют рейку или заменяют ее натянутым строительным шнуром. При укладке первого профиля с торцевой части его напускают на одну волну за основу и фиксируют гвоздями.

    Важно предусмотреть компенсационный зазор между поверхностью листа и шляпкой крепежного элемента порядка 2 мм.

    Наложение верхнего ряда на нижний может изменяться в пределах между 12 и 15 см.

    Вдоль нижней кромки укладываемых листов наносится слой мастики на основе битума, толщиной порядка 5-7 мм, которая защищает кровлю от проникновения влаги в зазоры. Мастику может заменить прорезиненный жгут.

    Образовавшиеся зазоры заполняют строительной пеной. Необходимо четко следовать технологическим характеристикам пены, так как излишне увеличившийся объем может нарушить целостность покрытия или поломать шифер.

    Со срезом углов. Это оптимальный вариант для устройства кровель с длинным по вертикали скатом, который при этом не очень широк по горизонтали. Вариант монтажа не предусматривает смещения. Вместо этого у определенных листов срезают углы. Прямолинейность установки первого ряда обеспечивается так же, как и в первом варианте. При укладке покрытия слева направо у листа срезается угол слева, при противоположном направлении монтажа – правый. Таким образом в каждой точке накладываются только два угла.

    Укладка со срезом углов обходится дешевле, однако, по исполнению этот способ довольно трудоемкий.

    В заключение, посмотрите, видео.



    © 2022 stylekrov.ru
