Схема тройного проходного выключателя: виды, особенности монтажа и принцип работы

виды, особенности монтажа и принцип работы

Переключатель трехклавишный проходной – это электрический прибор, предназначенный для управления одним источником освещения из разных мест. Визуально имеет много сходств с привычными переключателями, принцип работы одинаковый – замыкание и размыкание цепи освещения.

Содержание

Зачем нужен трехклавишный перекрестный выключатель
Конструкция и принцип работы
Регулирование освещения из двух мест
Регулирование освещения из трех мест
Пример использования

Зачем нужен трехклавишный перекрестный выключатель

Трехклавишный перекрестный выключатель

Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.

Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.

Конструкция и принцип работы

Схема тройного проходного выключателя внешне ничем не отличается от традиционных устройств. Единственное весомое отличие – первое оснащено рабочим узлом контактной группы, помещенным внутрь корпуса. В проходном переключателе при изменении положения клавиши одна цепь размыкается, а другая сразу же замыкается. Такой принцип перебрасывания контактов позволяет в паре работать нескольким переключателям, управляя одной лампочкой.

Принцип работы выключателя основывается на наличии в устройстве коммутации реверсных электрических проводников. Работа осуществляется следующим образом: при изменении положения клавиш одновременно происходит замыкание одной и размыкание другой цепи. Из-за таких особенностей устройства прибор было бы правильнее называть не выключателем, а переключателем. Также специалисты его именуют, как дублирующий, перекрестный и перекидной выключатель.

Регулирование освещения из двух мест

Одним источником освещения или целой группой можно одновременно управлять из нескольких удаленных мест. Часто перекрестные приборы устанавливают на приусадебных участках, в больших загородных домах и длинных коридорах. Для подсоединения потребуется стандартная схема подключения дублирующего электрического прибора.

В управлении освещением из двух мест задействовано три участка цепи:

Кабель от сети (220 В) ведется от защитного автомата, расположенного в распределительном щитке, к коробке.
Провод от одного перекрестного прибора к коробке расключения.
Провод от второго перекрестного прибора к расключающей коробке.

В управляющую коробку заводится три электрических провода. Для управления освещением из двух мест используют схему подсоединения двухклавишных проходных выключателей.

Регулирование освещения из трех мест

Установить такую разновидность конструкции можно также в любом удобном месте. В схеме дублирующий прибор подключается между обыкновенными проходными переключателями. Применяться могут по любому желанию заказчика, например, на приусадебном участке, в лестных маршах, длинных коридорах.

Соорудить такое устройство можно и своими руками, не владея специфическими знаниями и навыками. Для этого требуется внести небольшие конструктивные изменения в двухклавишное перекрестное устройство. Выходные контакты оснащаются двумя перемычками, а клавиши объединяют в одну, достаточно просто их склеить друг с другом. Важно, чтобы при соединении крепежные разъемы на клавишах совпадали со штырями, расположенными на выключателе. Вовсе не обязательно изготавливать его самостоятельно в домашних условиях, в строительных магазинах продавец предложит большой ассортимент переключателей.

Пример использования

Использование перекрестного переключателя уместно при необходимости освещения большой территории

Например, вернувшись вечером в частный дом, нужно дойти до входной двери через темный двор. В этом случае уместно монтировать перекрестный переключатель в нескольких местах. Недалеко от распределительного щитка, расположенного в коридоре, монтируют распределительную коробку и один перекрестный переключатель. Для второго наиболее подходящее место – на заборе недалеко от калитки.

Осветительными приборами на улице могут стать небольшие фонарные столбы, установленные вдоль приусадебного участка. В строительных магазинах на отделах электротоваров есть большой ассортимент уличных «люстр» с разным дизайном.

Электрические кабели от уличного освещения предпочтительнее прокладывать в траншеях под землей в специальных пластиковых трубах. Оптимальная глубина залегания — не более полуметра. Учитывать глубину промерзания почвы не имеет смысла, поскольку медные электрические кабели не боятся низких температур.

Если в помещении висит одна большая люстра, оснащенная двумя группами ламп или вдоль коридора стоит несколько бра, лучше использовать не трехклавишные устройства, а двухклавишные перекрестные выключатели в сочетании с дублирующими. Схема подсоединения немного сложнее, но специалисты отмечают преимущества именно такого способа подключения.

Из недостатков электрического прибора можно отметить лишь высокую стоимость. Качественные переключатели имеют привлекательный внешний вид и длительный эксплуатационный срок, не вызывает сложностей в монтаже.

Приобрести электрические устройства можно в любом строительном или бытовом магазине, лучше отдавать предпочтение более дорогим моделям, поскольку они изготовлены из качественных материалов, в сравнении с бюджетными аналогами.

Схема подключения проходного выключателя с 3х мест

Содержание

Традиционная схема подключения проходного выключателя с 3х мест не сложна в выполнении, но предполагает обязательное соблюдение правил самостоятельного подсоединения.

Такой вариант подключения является оптимальным при наличии определенной конфигурации помещений.

Подключение проходного выключателя из 3 х мест

Проходного типа выключатели представляют собой удобные и функциональные переключатели, которые в процессе воздействия на клавишу, способны выполнить переброс главного контакта между двумя другими.

Принципиальным отличием подключения переключателя проходного типа от установки классических двухполюсных устройств являются следующие параметры:

последовательное подключение коммутаторов друг к другу;
замена процесса размыкания переключением фазы;
входных контактов в два раза меньше, чем выходных;
парные полюса на коммутаторах в обязательном порядке должны «смотреть» друг на друга.

Электромонтажные работы, связанные с самостоятельной установкой выключателя проходного типа с трёх мест, характерно соблюдением схемы, представленной соединительной коробкой, лампочками, а также выключателями и проводами.

В качестве источника освещения могут использоваться светильники с традиционными лампочками накаливания, энергосберегающие или светодиодные приборы.

Проходные переключатели, также известные, как перекидные, дублирующие и лестничные выключатели, по внешнему виду не имеют существенных отличий от обычных изделий, но позволяют управлять освещением с разных мест.

Где применяется система трех выключателей?

Обустройство прибора, позволяющего выполнять управление различного типа светильниками в трех разных точках, позволяет обеспечить практичность и экономичность эксплуатации системы внутридомового и уличного освещения. Это оптимальный вариант в многоэтажных частных домовладениях.

Рациональным является использование такой системы электрической проводки для освещения придомовой территории или приусадебного участка в условиях загородного домовладения.

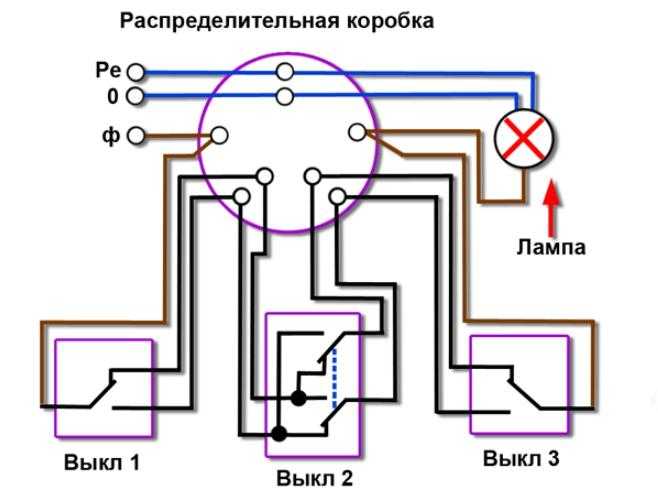

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей

Также подобный вариант часто применяется в помещениях с несколькими спальными местами, что позволяет управлять освещением, не вставая с кровати.

Допускается использование такой системы в качестве лестничной подсветки и для освещения подъездов.

Применение схемы подключения выключателя проходного типа с трёх мест является наиболее удобным, практичным и экономным при обустройстве системы освещения.

Принцип перекрестного отсоединителя

Перекрестного типа выключатели очень похожи внешним видом на традиционное и популярное одноклавишное устройство, а основная разница состоит в наличии внутри корпуса четырех клемм. Название «перекрестный» обусловлено двумя электрическими линиями, которые переключаются.

Перекрестные отсоединители способствуют одновременному разъединению первого и второго выключателя, после чего осуществляется их синхронное соединение. Именно перемещением контактов объясняется зажигание и выключение источников света.

Подключение проходного выключателя схема с трех мест

Количество точек варьирует, но при большом их количестве значительно осложняется коммутация всех элементов внутри распределительной коробки.

Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы.

Элементы и составные части схемы подключения

Прежде чем приступить к самостоятельному подключению прибора управления освещением с трёх мест, необходимо приобрести основные расходные материалы, представленные:

соединительной коробкой;
светильниками с обычными лампами накаливания, светодиодными или энергосберегающими осветительными приборами;
парой переключателей проходного типа;
переключателем перекрестного типа;
электрическими проводами.

Инструкция по подключению тройного выключателя

Выключатели, которые могут быть задействованы в обустройстве системы — перекидные, дублирующие или лестничные, удобнее и практичнее традиционных устройств, но несколько сложнее в монтаже своими руками. Допускается установка одно- или двухклавишных устройств.

Первый вариант имеет три контакта. Кроме всего прочего, в процессе монтажа потребуется использовать набор отверток и гаечных ключей, монтажный нож и пассатижи, а также бокорезы.

При необходимости выполнить внутреннюю проводку требуется подготовить перфоратор и дрель с алмазным кругом, а для внешней установки используются традиционные кабель-каналы или гофрированная труба.

Если вам нужна схема подключения проходного выключателя с двух мест, смотрите ее в данной статье.
Схема энергосберегающей лампы представлена тут. Основные виды ламп и их устройство.
Все о выборе мультиметра для дома и автомобиля вы можете почитать в этой теме.

Тройной проходной выключатель – схема подключения

Стандартная схема включения, согласно которой монтируются устройства в трех точках, незначительно отличается от двухточечной установки.

Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:

транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.

Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.

В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.

Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения.

Монтаж

Процесс самостоятельного подключения выполняется в соответствии со следующими рекомендациями:

определение на проходном устройстве места расположения общей клеммы;
подведение к первому выключателю, установленному рядом с распределительной коробкой, «фазы» и последующая фиксация на общей клемме при помощи оранжевого или красного провода;
подсоединение к выходным клеммам внутри проходного выключателя пары оставшихся свободных проводов;
подведение ко второму выключателю кабеля и последующая фиксация его в соответствии с цветовой маркировкой;
подсоединение внутри распределительной коробки оранжевого или красного провода от второго переключателя к «фазе» осветительного прибора;
подсоединение внутри распределительной коробки двух свободных проводов к кабельной жиле от первого переключателя в соответствии с цветовой маркировкой.

Монтаж трехклавишного выключателя

На заключительном этапе необходимо выполнить подсоединение кабельной жилы «ноль» и «земля» внутри распределительной коробки к однотипному по назначению проводу, который затем заводится в осветительный прибор.

После того, как будет полностью выполнено соединение, необходимо тщательно подтянуть все скрутки, при необходимости выполнить лужение, а также заизолировать оголенные участки кабеля.

В быту используются не только понижающие, но и повышающие трансформаторы. Как из 12 вольт сделать 220 и в каких случаях это может быть необходимо, читайте внимательно.
О том, как проверить работоспособность конденсатора при помощи мультиметра, читайте на этой странице и следуйте инструкции.

Необходимость установки выключателей проходного типа обуславливается особенностями помещения, в котором установлены светильники, требующие регулирования работы из разных точек.

Грамотная установка обеспечивает удобство и комфорт эксплуатации, а при необходимости есть возможность усовершенствовать систему и задействовать даже большее количество точек.

Видео на тему

Что такое 3-позиционный переключатель? Детали и проводка

По

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 23.09.22

Факт проверен

Александра Кей

Факт проверен
Александра Кей

Александра Кей — писатель, специалист по проверке фактов, исследователь и редактор, проверяющая статьи The Spruce на точность и добавляющая ссылки на источники. Алекс часто пишет для b2b и b2c изданий. Когда она не пишет и не проверяет факты для печатных или онлайн-статей, Алекс работает адъюнкт-профессором английского языка в местном колледже.

Узнайте больше о The Spruce’s
Редакционный процесс

Трехпозиционный переключатель используется для управления потолочными светильниками или другими светильниками и бывает трех типов. Наиболее распространенным является однополюсный переключатель, тип электрического переключателя, используемый для управления осветительным прибором из одного места. Следующим по распространенности является трехпозиционный переключатель. При использовании в сочетании с другим типом выключателя — четырехпозиционным выключателем — вы можете расположить выключатели для управления осветительными приборами из трех или более мест.

Что такое трехпозиционный настенный выключатель?

Трехпозиционные выключатели обычно используются для управления одним светильником из двух разных мест. Например, в длинном коридоре или лестнице можно использовать трехпозиционный переключатель на каждом конце, чтобы можно было включать свет при приближении к одному концу коридора или лестницы, а затем выключать его на другом конце.

Когда оба переключателя подняты или оба опущены, цепь замкнется и осветительная арматура загорится. Когда тумблеры находятся в противоположных положениях, цепь прерывается и светильник выключается. Это позволяет любому переключателю управлять функцией включения-выключения светильника в любое время.

Как узнать, есть ли у вас трехпозиционный переключатель? Есть два четких преимущества, которые идентифицируют переключатель как трехсторонний:

На тумблере нет маркировки ON/OFF. Такая маркировка не требуется для этого типа выключателя, как для однополюсного выключателя. На трехпозиционном переключателе нет маркировки, поскольку нет истинного положения ВКЛ или ВЫКЛ.
В дополнение к зеленому винту заземления на корпусе коммутатора есть три винтовых контакта. Один винт, известный как общий, имеет более темный цвет, чем другие. Два других винта, обычно более светлого латунного цвета, известны как контактные клеммы.

Смотреть сейчас: объяснение 5 основных типов электрических переключателей

Части трехпозиционного переключателя

Трехпозиционный переключатель имеет четыре разных винтовых клеммы на корпусе:

Зеленый винт, прикрепленный к металлической планке выключателя, всегда предназначен для заземляющего провода (это оголенный медный или зеленый изолированный провод внутри цепи). Заземляющие винты на переключателях не всегда требовались, поэтому, если вы заменяете старый трехпозиционный переключатель, вы можете найти его без заземляющего винта.

Два более легких винта цвета латуни называются ходовыми винтами. Ходовые провода, подключенные к этим винтам, обеспечат два разных пути для передачи питания от одного переключателя к другому.

Последний винт является общей клеммой. Это более темный цвет, чем у путников, обычно темно-латунный, медный или черный. Этот винт служит одной из двух целей в зависимости от того, где он расположен в цепи: либо он принимает входящий черный (горячий) провод от источника питания, либо соединяется с черным (горячим) проводом, который ведет к светильнику. .

Иллюстрация: Ель / Хайме Кнот

Винтовые клеммы заземления

В целях безопасности всегда устанавливайте трехпозиционный переключатель с заземляющим винтом. Он подсоединяется непосредственно к металлической планке переключателя и может располагаться в нижней части переключателя, как показано здесь, сбоку или в другом месте. Если вы столкнулись со старым коммутатором без заземляющего винта, его следует заменить на более новый коммутатор с заземлением.

Тимоти Тиле

Проводка трехпозиционного переключателя

Трехпозиционные выключатели могут быть подключены по-разному, в зависимости от того, где они расположены относительно светильника в кабельных трассах цепи. Например, их можно расположить так, чтобы питающий кабель шел к первому трехпозиционному выключателю, затем к корпусу светильника, затем ко второму трехпозиционному выключателю.

Или, как показано здесь, их можно подключить так, чтобы кабели проходили через оба трехпозиционных выключателя, а затем к светильнику. Это относительно распространенная конфигурация, в которой соединения проводки выполняются следующим образом:

В месте первого выключателя питающий провод от источника питания представляет собой двухжильный кабель с заземлением. Это означает, что есть черный горячий провод, белый нейтральный провод и оголенный медный провод заземления. На этом первом переключателе черный провод питания подключен к общему винту на переключателе. Заземляющий провод подключается как к выключателю с помощью косички, так и ко второй кабельной трассе, идущей далее к следующему выключателю. Если распределительная коробка металлическая, ее также необходимо соединить косичками с заземляющими проводами.
Кабельная трасса, соединяющая два выключателя, выполнена трехжильным кабелем. Черный и красный провода являются «путешественниками» и подключаются к винтовым клеммам на двух переключателях. Это обеспечивает два альтернативных пути прохождения горячего тока между переключателями — это то, что позволяет переключателям гибко включать и выключать свет.
Поскольку выключатели не имеют соединения нейтрального провода белого цвета, нейтральные провода в распределительных коробках просто соединяются вместе, чтобы они проходили дальше к коробке осветительных приборов.
Во втором распределительном щитке проводка аналогична первому переключателю, при этом клеммы бегунка подключены к проводам бегунка, идущим от первого переключателя. Однако на этом втором переключателе общая винтовая клемма подключена к черному проводу под напряжением, который ведет к светильнику. Еще раз белые нулевые провода просто соединяются между собой, а провода заземления соединяются между собой косичками, соединяющими выключатель и с коробкой, если она металлическая.
Для прокладки кабеля от светильника требуется двухжильный кабель с заземлением. В осветительном приборе завершение проводки — это просто подключение черного и белого проводов цепи к соответствующим проводам на осветительном приборе. Заземляющий провод подключается к проводу светильника и прикручивается косичкой к коробке, если она металлическая.

Тимоти Тиле

Обратите внимание, что конфигурации проводки могут сильно различаться в зависимости от того, как устроена цепь. Но если вы помните о пути электрического тока и помните, что дорожные провода должны соединять два переключателя, должно быть достаточно легко правильно подключить светильник, управляемый двумя трехпозиционными переключателями.
