пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

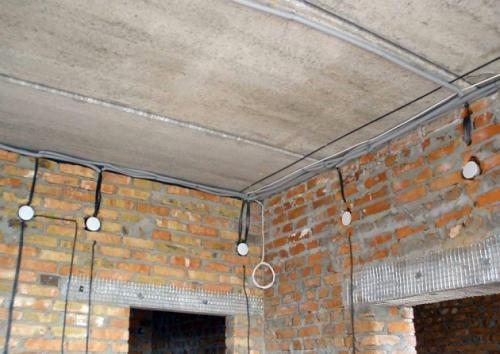

По новым стандартам проводку часто прокидывают по потолку

Вернуться к оглавлению

Содержание материала

  • 1 Особенности проводки в новых домах
  • 2 Зачем делать проект электропроводки в квартире
  • 3 Принцип разделения внутриквартирной сети – зачем это нужно
  • 4 Линия для освещения
    • 4.1 Мощная бытовая техника
    • 4.2 Кухонные приборы
    • 4.3 Помещения с повышенной влажностью
  • 5 Варианты схем электрической проводки для квартир
    • 5. 1 Однокомнатная квартира
    • 5.2 Многокомнатные квартиры квартира
  • 6 Параметры электрической сети
    • 6.1 Расчет рабочих нагрузок сети
  • 7 Прокладка электропроводки в квартире своими руками
  • 8 Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

  1. Отдельная группа на освещение.
  2. Подключение мощной бытовой техники.
  3. Отдельная кухонная линия.
  4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

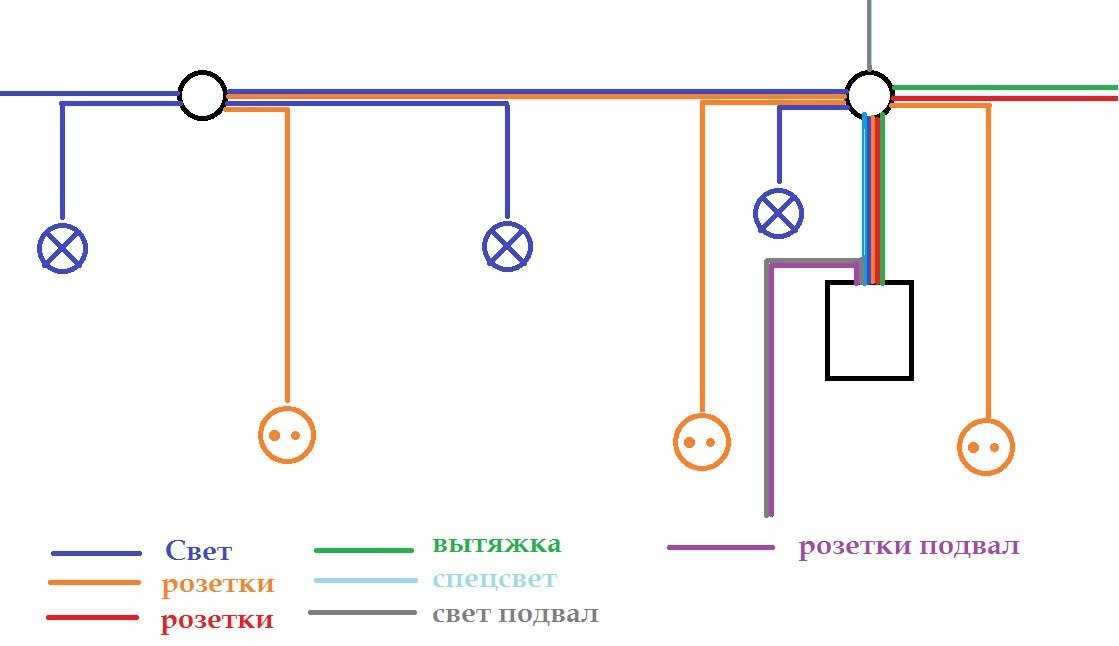

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

  • Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

  • Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

  • Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
  • Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта

Вернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

  1. Сеть розеток рекомендуется делить на группы по комнатам.
  2. Также поступают и с системой освещения.
  3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
  4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

  1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
  2. Без проблем внутреннюю сеть можно дополнительно расширить.
  3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
  4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

  1. Она подойдет для любого стиля интерьера.
  2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
  3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

  1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

    Такая прокладка кабеля не допускается

  2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
  3. По возможности старайтесь не использовать последовательное подключение розеток.
  4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
  5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

    По доскам кабель прокладывается в металлической гофре.

  6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
  7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

    Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка


Электропроводка в квартире своими руками: пошаговая инструкция, монтаж

 Для внушительного количества людей домашний ремонт является большой проблемой и тяжелым стрессом, но не бойтесь, в данной статье опытные мастера с удовольствием поделятся знаниями и подробно, пошагово, расскажут, как собственноручно провести электропроводку в квартиру своими руками. Это не сложно, будьте уверены в себе и своих силах, следуйте инструкциям, а так же помните о соблюдении техники безопасности при работе с электричеством.

Если впоследствии у вас возникнут неразрешимые сложности или непонятен какой-либо из описанных ниже шагов, то тогда разумнее обратиться за помощью к командам профессиональных электриков – ремонтников, поскольку они, используя опыт и наработанные умения, выполнят работу самостоятельно и избавят вас от терзающей неуверенности. В противном случае, Ваше подспорье – данная статья.

Содержание

  • План – схема
  • Методы монтажа.
    • Шаг первый: Штробление стен.
    • Шаг второй: Прокладка трассы
    • Шаг третий: Фурнитура и отделка.
    • Шаг четвертый: Электрический щит
    • Шаг пятый: Внешний энергоноситель.
  • Пошаговые 43 фото электропроводки своими руками:

План – схема

Прежде чем приступить к воплощению желаемого в действительное, следует, как и во время любой другой работы, разработать план – схему, по которой вам важно ориентироваться впоследствии. В первую очередь нужно на листе изобразить план жилого помещения, а так же учесть местонахождение бытовой техники, осветительных приборов, выключателей, розеток, дверного звонка, телефонов и электрического щитка. Выполняйте эту работу в пошаговом режиме, чтобы добиться максимального качества, и помните, что ко всем проводимой вами мероприятиям нужно отнестись с должной ответственностью, не торопиться, но и не переусердствовать. Ошибки во время составления план – схемы на этапе строительства могут дорого обойтись.

Полезный совет:Для понятного понимания положения дел рекомендуется осветительную, и розеточную схемы рисовать на сторонних листах одного чертежа. Продумайте количество розеток и ламп, а так же местонахождение распределительного щитка, исходя из индивидуальных особенностей жилой площади.

Уделите требуемое внимание помещению с ванной, туалетом и раковиной, так как в данных комнатах присутствует повышенная влажность, соответственно, проводка в подобных местах должна быть хорошо защищенной от воздействия воды. Не лишним будет подвести к ванной комнате устройство защитного отключения, которое, в случае утечки электричества, обесточит всю комнату и спасет от внезапно нагрянувшей катастрофы.

Полезный совет:Розетки в ванной, для большей безопасности и спокойствия жителей квартиры, должны быть обязательно заземлены.

Так же, готовя план – схемы учтите мощность подключаемых в сеть электроприборов, особенно габаритных, таких как холодильник или электрическая плита. Вы рискуете пережечь слабую электропроводку и вызвать пожар, если будете использовать ее там, где требуется более качественная. Не забудьте определиться с выбором автоматического выключателя, устанавливаемого в электрический щит.

Методы монтажа.

Строители предоставляют на выбор два метода монтажа электропроводки – закрытую и открытую.

Открытой называют сеть проводов, располагаемых вдоль полов и стен с помощью специальных пластиковых трубок, а так же под плинтусами. При выборе такого типа проводки внимательно оцените факт того, что нельзя тянуть осветительные и силовые кабели в одном месте, а плинтуса лучше сделать устойчивыми к огню, чтобы, в случае неполадок в электросети, не возникло дополнительных сложностей.

Закрытой электропроводкой именуют кабели, пущенные внутрь стен, потолков и прочих ограждений. Учтите, что при выборе проводки закрытого типа вам понадобятся упрочненные кабели, устойчивые к горению, влажности и физическим повреждениям, поскольку провода, замурованные в стенах, должны безотказно работать в течение крайне обширного периода времени, и экономия денежных средств на кабелях вполне способна вылиться в новый, никому не нужный и совершенно неуместный ремонт.

Полезный совет:Еще на этапе создания план – схемы составьте список необходимых материалов и подсчитайте необходимую длину проводов, учитывая все особенности креплений и подвода контактов.

Забудьте о мысли сэкономить во время ремонта на кабелях, розетках и пластиковых трубах, поскольку Ваша задача – провести в родной дом добротную электропроводку, которая прослужит годы. Установка сомнительной продукции глубинок китайских провинций в будущем зачтется вам дополнительными расходами и растраченными впустую силами и нервами. И помните, что кабели следует располагать в вертикальной или горизонтальной плоскости, но никак не косо, за исключением прямого угла, поскольку косое расположение электропроводки создает риск разрыва кабеля и создания внештатных ситуаций.

После того, как вы определились в выборе типа электропроводки, приготовьте все необходимые инструменты и следуйте пошаговой инструкции.

Шаг первый: Штробление стен.

  • Штробление – это процесс вырезания в стене небольшого канала, в котором будут располагаться электрические провода. Для выполнения данной задачи вам понадобятся соответствующие инструменты, как, например, зубило или перфоратор со сверлом по бетону. Что касается размеров канала, то он не должен превышать двух сантиметров в ширину и глубину, но исходить следует из размеров используемого кабеля.

Полезный совет:Существует множество способов вырезания каналов в бетонных стенах. Исходите из своих возможностей и наличия рабочих инструментов. Не имея болгарки с диском работы по бетону, можно использовать дрель или зубило и молоток.

Шаг второй: Прокладка трассы

  • Готовясь прокладывать кабель, учтите, что проводник должен иметь запас длины, поскольку подключение проводов к розеткам, электрическому щитку и осветительным приборам, требует контакта оголенными жилами, поэтому прибавляйте к планируемой длине кабеля плюс 7-8 сантиметров. Не забудьте предварительно обесточить дом, отключив главный автомат или иными способами, а так же действуйте крайне осторожно, чтобы исключить возможность поражения электрическим током во время проведения работ.
  • Установленный кабель должен прочно прилегать к стене, поэтому определитесь со способом фиксирования электропроводки в штробе. Запомните положение проводов в стене, поскольку во время будущих ремонтов эта информация будет для вас невероятной полезной.

Интересный факт:В советское время во время прокладки трасс активно использовался разведенный алебастр, который очень быстро застывал и «захватывал» провод, присоединяя его к стене. При работе с этим материалом учитывайте тот факт, что алебастр схватывается очень быстро, поэтому максимально сократите время работы с данным материалом.

Шаг третий: Фурнитура и отделка.

  • Подключение фурнитуры – не требующий серьезных усилий процесс, целью которого является присоединение выключателей и розеток к протянутым по штробам проводам. Для этой цели используются специальные подрозетники и коробы.

Полезный совет:Для монтажа электросетей лучше использовать одножильный медный провод, поскольку при дальнейшем соединении проводов скрутка с одножильными проводами значительно жестче. Подключение розеток одножильным проводом так же будет надежнее альтернативных.

  • Выбирая подходящую фурнитуру обращайте внимание на материал и сопроводительные бумаги, которые могли бы подтвердить их качество. И не забывайте, что электрические розетки являются устройствами повышенной пожарной опасности, поэтому не размещайте их рядом с раковинами, газовыми или электрическими плитами и ванной. Так же не подсоединяйте розетки вблизи пола, поскольку, в случае затопления последнего, может возникнуть короткое замыкание и разгореться пожар.

Полезный совет:Помните о технике безопасности при работе с электроприборами и постарайтесь учитывать все возможные ситуации, способные произойти в вашей квартире и за пределами. Помните: Вы строите на годы вперед!

  • По завершению установки розеток, выключателей и прочей фурнитуры, следует заштукатурить стены, скрывая проделанную работу и приводя жилое пространство в более презентабельный вид.

Шаг четвертый: Электрический щит

  • Сборка и установка электрического щита – это заключительный шаг монтажа электропроводки в квартире. Сопоставьте электрические кабели с устройствами автоматического выключения и УЗО с помощью составленной вами план – схемы. Помните, в аппаратах УЗО вводной провод подключается к верхней части, а отходящий – к распределительной коробке в нижней. С успешным выполнением данного шага монтаж электропроводки в квартире завершен, остается только подключить ее к внешнему энергоносителю, расположенному в самом жилом доме.

Интересный факт:Наличие УЗО в электрической сети не спасает от короткого замыкания и энергетических перегрузок, поэтому обязательно дополняйте цепь автоматическим выключателем.

Шаг пятый: Внешний энергоноситель.

  • Подключение электричества от главного носителя в квартиру является весьма трудоемким процессом, поскольку для осуществления данной задачи Вам потребуется согласование ответственных организаций и перечень документов, разрешающих вам проводить данные операции. Нотариально заверенная схема проводки является одним из ключевых документов для получения разрешения на подключение вашей энергосети к главному носителю. «Бумажная волокита», связанная с подключением вашей квартиры к внешнему источнику электропитания может занять столько же времени, сколько занял монтаж электропроводки.

Полезный совет:Подключение вашей домашней электрической сети к внешнему энергоносителю лучше предоставить ответственным за жилое здание лицам, поскольку только им доподлинно известны все тонкости устройства подачи электропитания в доме.

Электропроводка в квартире своими руками

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не можете повлиять на их расположение. Но как только вы стали домовладельцем, вы имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно, это долгий, сложный и финансово затратный процесс. Пытаясь как-то сэкономить, многие задаются вопросом – а можно ли сделать всю электрическую часть в новом жилье самостоятельно? В реальности, если не лень, хорошо учился в школе, дружишь с физикой и электротехникой. Так что актуальна сегодня наша тема — электропроводка в квартире своими руками. Вам поможет пошаговая инструкция от составления схемы до монтажа проводов.

Содержание

  • Начало всех работ — схема
  • Составление схемы
  • Необходимые материалы
  • Щит распределительный
    • Какие есть щиты?
    • Чем оснащен щит?
  • Нагрузка в квартиру
  • Монтаж электропроводки
    • Подготовительный этап
    • Открытая проводка
    • Скрытая проводка
    • Завершающий этап

0

0

Начало всех работ — схема

Этот раздел я хотел бы начать с аналогии. Что является основой для хорошего, надежного дома? Фундамент, конечно. Итак, своеобразным фундаментом надежного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие люди совершенно напрасно этим пренебрегают и на это есть веские причины:

  1. Во-первых, монтаж электропроводки в квартире будет для вас намного проще, когда на схеме показан практически окончательный результат. Согласитесь, довольно редко на первом этапе ремонта люди могут представить, что будет в итоге. А с электрической схемой это возможно, ведь на ней будут отображаться все коммутационные аппараты, элементы освещения и стационарные бытовые приборы.
  2. Во-вторых, схема электропроводки в квартире поможет вам составить четкий план выполнения работ — с чего начать проводку, в каком направлении двигаться, что оставить на завершающий этап.
  3. В-третьих, имея готовую схему расположения электроэлементов в квартире, вы легко сможете определить количество материалов — розетки, выключатели, распределительные коробки, подрозетники, провода, кабели.
  4. И самое главное, когда монтажные и ремонтные работы уже завершены, у вас будет схема электропроводки в квартире. Не выбрасывайте его ни при каких обстоятельствах. Если вам нужно просверлить где-то в стене отверстие для картины или фоторамки, вы вытащите схему и посмотрите, как проходит путь проводов, чтобы не наткнуться и не повредить токопроводящую жилу. Также многие иногда клеят распределительные коробки обоями, чтобы не портить внешний вид помещения. На самом деле этого делать нельзя, но если он уже запаян, всегда можно посмотреть на схеме, где находится коробка. Если вам нужно немного поработать, отрежьте кусок обоев, получите доступ к коробке, а затем снова приклейте ее.

Надеемся, мы доступно и доступно объяснили вам, что все в мире электрики всегда должно начинаться со схемы. Теперь немного подробнее о том, как правильно его составить и что на нем должно отображаться.

Составление схемы

Перед составлением схемы необходимо собраться всей семьей и хорошо продумать, где в вашей квартире будут располагаться основные потребители электрической энергии:

  • кондиционеры;
  • электрические плиты и духовки;
  • Шайба;
  • холодильник и морозильник;
  • посудомоечная машина, микроволновая печь;
  • вытяжная принудительная вентиляция;
  • котлы системы отопления или водонагреватели.

Также немаловажную роль играет расстановка мебели, особенно крупногабаритной. Чтобы потом не получилось так — ремонт закончен, мебель расставлена, а розетка за шкафом, который уже много лет обосновался на этом месте. И тогда придется прибегнуть к помощи носителей, только раньше хоть под ковры можно было провода прятать, а сейчас это не модно, все паркет и ламинат. Поэтому уделите этому вопросу особое внимание.

план квартиры (нажмите для увеличения)

Затем возьмите бумагу (желательно в коробке), карандаш (желательно несколько разноцветных), линейку. Начертите в двух экземплярах на бумаге план своей квартиры с дверными и оконными проемами, для удобства возьмите технический паспорт и перенесите чертеж оттуда. Присвойте каждой комнате порядковый номер, например, если у вас есть схема электропроводки в однокомнатной квартире, пусть она будет выглядеть так:

  1. Коридор (прихожая, холл).
  2. Ванная комната.
  3. Кухня.
  4. Холл (гостиная).

Если комнат больше, соответственно можно продолжить дальнейшую нумерацию — спальня, детская, спортзал, также нужно учитывать кладовую, лоджию (если вы собираетесь разводить освещение и там ) и т. д.

Теперь схематично изобразите стационарную бытовую технику и мебель (в виде квадратов и прямоугольников) на одном чертеже. Бытовая техника может быть отмечена красным цветом, а мебель серым. На втором чертеже отметьте места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас указаны бытовые приборы, на втором в этих местах будут розетки.

Таким же образом на первом чертеже (где оборудование и мебель) желтым цветом нарисуйте крестики в местах установки светильников, бра, торшеров, люстр. Здесь вам будет удобно видеть — где кровать, там значит и прикроватная лампа; где стоит диван или кресла, значит бра, под которыми можно читать и т.д. Потом все эти лампочки перевести в электрическую цепь. При этом продумайте и отметьте места установки выключателей. Представьте в уме, в какую сторону будут открываться ваши межкомнатные двери, чтобы потом за ними не оказались выключатели.

Определитесь сразу, возможно в каком-то месте вам нужно установить розеточный блок (чаще всего это делается на кухонной рабочей панели), будет ли у вас групповое освещение или многорожковая люстра в основной комнате, тогда вам понадобится двухкнопочный переключатель.

Отметьте на схеме место, где будет располагаться вводной распределительный щит на квартиру.

Примеры того, как правильно составить схему вроде бы имеются, надеемся, что у вас не возникнет с этим сложностей. Теперь разберемся с количеством материалов.

Необходимые материалы

Рассчитать необходимое количество выключателей и розеток по составленным схемам. Не забывайте, что для каждого из этих коммутационных устройств вам понадобится подрозетник, если вы планируете прокладывать в квартире скрытую электропроводку. Также посчитайте, сколько соединительных коробок вам нужно.

Для расчета количества проводов лучше всего коммутационные аппараты и распределительные коробки, намеченные на схеме, перенести на реальные стены. Затем разметьте стены, то есть в прямом смысле этого слова, начертите между ними дорожки проводов, измерьте все рулеткой и посчитайте общее количество. Учтите, что проводка в квартире выполняется строго по вертикали и горизонтали, косых поворотов быть не должно.

Хочу дать один совет. Если электропроводка делается полностью с нуля в трехкомнатной квартире площадью около 60-70 м 2 , то провод лучше покупать целым заводским бухтом, в котором 100 м. В магазинах , это считается оптом и на него будет скидка 10%, а если вы купите 98 м, то это не опт, скидки не будет, но вы возьмете на 2 м больше и сильно сэкономите.

По опыту профессиональных электриков, для электромонтажа квартиры из трех комнат приобретите 100 м трехжильного провода сечением 1,5 мм 2 (это будет прокладка проводки освещения в квартире) и 100 м трехжильного провода сечением 2,5 мм 2 для питания розеток.

Мощные электроприборы, такие как водонагреватель или варочная панель, обычно запитываются отдельной линией от вводного распределительного щита через отдельный автомат. Для них лучше проложить трехжильный провод сечением 4-6 мм 2 .

Еще один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах стыков и соединений коммутационных аппаратов. Принято оставлять запас провода для розеток, выключателей, светильников не менее 20 см. Если вы планируете в будущем опустить потолки, то увеличьте запас провода для светильников до 50 см. Также оставьте запас провода около 50 см для сборки распределительного щита.

Щит распределительный

Электропроводка своими руками в любой квартире начинается от распределительного щита. Какой он? Это своего рода короб, в котором монтируется электросчетчик и вся защитная автоматика.

Какие щиты есть?

Эта коробка изготовлена ​​из металла или пластика. Каждый вариант имеет свои преимущества. Пластиковый щит более практичен, так как мало весит, к тому же выглядит привлекательно и эстетично. Металлический ящик прочный и надежный.

По способу крепления щиты бывают наружного и внутреннего исполнения. Наружный щит (его еще называют накладной) навешивается на стену с помощью саморезов или дюбель-гвоздей. Это значительно облегчает монтажные работы, но в то же время такой тип щита занимает свободное место в помещении. Внутренний или встроенный люк требует установки специальной ниши в стене, но при этом не занимает свободного места в помещении.

Чем оснащен щит?

Что еще нужно для установки распределительного щита, кроме самой коробки:

  • Вводный автомат, защищает всю квартирную сеть, отключая при необходимости, к нему подходит питающий кабель для квартиры.
  • DIN-рейка представляет собой специальную металлическую пластину, на которую крепится вся автоматика.
  • Счетчик электроэнергии, после выполнения всех монтажных работ необходимо будет пригласить представителя энергосбытовой компании для опломбировки счетчика.
  • Шины PE и N, на которые будут подсоединены все нулевые и заземляющие проводники.
  • Автоматические выключатели, защитят определенную группу токоприемников от короткого замыкания путем срабатывания при перегрузке по току. Также с помощью автоматов можно будет принудительно отключить ту или иную линию от общей сети при необходимости.
  • Устройства защитного отключения (УЗО), не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию, если корпус какого-либо электрооборудования находится под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать комбинированный вариант, в состав которого входят автомат и УЗО – дифференциальные автоматы.
  • Соединительные провода или распределительные гребенки.

Для определения количества машин необходимо рассчитать и распределить нагрузку по квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное количество различных потребителей электроэнергии. Согласитесь, наши дома буквально напичканы бытовой техникой. Нормами и правилами рекомендуется перед прокладкой проводки в квартире отделить осветительную сеть и линию розеток от разных автоматов. Но с учетом текущей нагрузки на квартирную сеть, посадить все бытовые приборы на одну линию невозможно. Целесообразно все равномерно распределить на несколько цепей с питанием от отдельных автоматов.

Это разделение имеет большое практическое значение. Представьте, что в квартире повреждена электропроводка. Своими руками, не вызывая электрика, вы решили разобраться, найти причину и устранить ее. Если каждая линия имеет свою защиту, то можно легко найти причину аварийной ситуации (определить по отключенному положению автомата). И пока вы будете устранять поломку на этой линии, все остальные потребители не останутся обесточенными, то есть холодильник будет продолжать охлаждать, а стиральная машина будет стирать.

Рекомендуется выбирать машины следующей мощности:

  • на осветительную нагрузку — 10 А;
  • для розеток — 16 А;
  • для подключения бытовых приборов до 4,5 кВт — 20 А;
  • для входа в квартиру — 50 А.

Как разделить общую нагрузку квартир на группы?

Во-первых, все мощные потребители электроэнергии целесообразно снабжать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная и электрическая духовка, кондиционеры).

Во-вторых, хорошо бы розетки каждой комнаты сделать отдельными группами (детская, взрослая спальня, холл, кабинет). Если это не получится, то в любом случае кухонные розетки должны быть запитаны через отдельную линию и автомат, ведь именно на кухне находится самая мощная бытовая техника (пекарня, микроволновая печь, кофеварка, эл. чайник, кухонный комбайн, блендер и др.)

Электроснабжение санузла должно осуществляться отдельной группой, так как оно относится к опасному с точки зрения электробезопасности помещению (так называемая «мокрая» группа).

Освещение квартиры выделяется в отдельную группу, но будет гораздо удобнее, если освещение каждой комнаты будет разделено на группы.

Количество необходимых автоматов и УЗО будет зависеть от того, как вы сгруппируете всю нагрузку своей квартиры.

Монтаж электропроводки

Осталось определиться, какой тип электропроводки выбрать для своей квартиры. Сегодня есть два пути:

  • Открыть. Это когда все жилы будут проходить по стеновым поверхностям, их закрепляют в пластиковых кабель-каналах (или коробах). Такая прокладка требует гораздо меньших материальных затрат и физических усилий, но есть один существенный недостаток – внешний вид помещения не совсем эстетичен. Исключение составляет прокладка специального кабеля через фарфоровые изоляторы, когда дизайн квартиры выполнен в стиле ретро, ​​сейчас это очень модно и набирает популярность.
  • Скрыто. При этом способе провода укладываются в специальные пазы на стеновых поверхностях (в канавки). Для шлифовки нужны специальные приспособления, процесс трудоемкий, отнимает много сил и времени. Но все направляющие будут скрыты.

Подготовительный этап

По вашему проекту разметьте дорожки для проводов на стенах. Чтобы все получилось идеально ровно, сделайте это с помощью лазерного уровня или натянутого шнура. В дашборде есть счетчик, а после него машины по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже должны разойтись по всем остальным комнатам и комнатам. На входе в каждую комнату должна быть установлена ​​своя распределительная коробка.

Разметить на стенах места расположения розеток, выключателей, распределительных коробок.

При открытом способе укладки есть один нюанс – стены должны быть идеально ровными, чтобы пластиковые ящики легли на поверхность стены без перекосов. В случае укладки на фарфоровые изоляторы в этом нет необходимости, незначительная кривизна стен будет не так заметна.

Для скрытого варианта необходимо сделать канавки по отмеченным линиям с помощью штробореза или болгарки. Можно использовать перфоратор, но тогда штробы не получатся такими идеально ровными. Ударная дрель подойдет для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – резец (коронка) по бетону. Если такого инструмента у вас нет, купить его будет очень дорого, попробуйте взять его в аренду.

Открытая проводка

  1. Разрежьте пластиковые коробки по отмеченным линиям. Для этого используйте строительный нож или ножовку.
  2. Прикрепите ящики к поверхностям стен. Не рекомендуем использовать клей или двусторонний скотч, такая фиксация продержится недолго. Закрепить ящики лучше всего дюбелями и шурупами.
  3. Поместите проводники в коробки и закройте крышки. Концы проводов оставлены ведущими к распределительным коробкам и коммутационным аппаратам.

Скрытая проводка

  1. Очистить подготовленные канавки от пыли; это можно сделать обычным веником или пылесосом.
  2. Прокладывайте провода в канавках, предварительно их рекомендуется размещать в гофрированных трубах из негорючих материалов.
  3. Закрепите электропроводку, проложенную в канавках, алебастровым раствором. Сначала зафиксируйте только в нескольких местах, чтобы провод не выпадал. Когда вы полностью завершите монтаж и проверите работу всей электрической сети, тогда вы полностью замуруете провода.
  4. Вставьте концы проводов в коробки розеток и соединительные коробки.
  5. Также с помощью алебастрового раствора закрепите монтажные коробки и розетки в подготовленных отверстиях.

Заключительный этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только все подключить. Установка розеток, выключателей, светильников. Выполните все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если все работает правильно, можно заделывать канавки.

Как видите, провести электропроводку в квартире своими руками вполне реально. Надеемся, что пошаговая инструкция по составлению схемы, расчету нагрузки, установке щитка и проводке поможет вам сделать все правильно. Если есть сомнения, лучше обратиться за помощью к специалистам.

схем электропроводки + как провести самому

Обязательной частью ремонтных работ в квартире является замена или установка электрических кабелей, распределительных коробок, электрощитов. Правильно подобранная схема подключения защитит жилье от аварий и непредвиденных ситуаций.

Расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. Здесь вы научитесь составлять схему и распределять электрические точки в однокомнатных, двух- и трехкомнатных квартирах. Следуя нашим рекомендациям, вы сможете обеспечить себя безотказно функционирующей энергосетью.

Содержание статьи:

  • Отличительные черты современной электропроводки
  • Зачем нужна электросхема?
  • Разделение электропроводки на группы (линии)
    • Стационарные бытовые приборы
    • Выделенная линия для кухни
    • Одна или несколько групп освещения?
    • Влажные помещения
  • Обзор электросхем жилых помещений
    • Вариант №1: студия или студия
    • Вариант №2: 2-х, 3-х комнатная квартира
  • Выводы и полезное видео по теме

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века совершили ощутимый прорыв. Помимо телевизоров, в домах появились компьютеры, системы безопасности и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим значительно усложнилась разводка электрических кабелей, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа — проектирования. Чтобы правильно составить схему электропроводки в квартире, нужно заранее знать примерную мощность бытовых электроприборов, их расположение. При этом нужно продумать систему освещения во всех комнатах.

Если не учитывать прокладку компьютерного кабеля и установку роутера для домашней сети, то в дальнейшем вы получите провода, висящие на стене или протянутые по полу. В лучшем случае их можно спрятать в плинтус или зашить в ящики

Помимо большого количества новых устройств появилось еще одно отличие: наряду с электросетью всегда присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон .

Эти две системы (силовая и слаботочная) не могут быть разделены, так как все устройства питаются от сети 220 В.

Схема расположения слаботочной системы в квартире. Она включает в себя три сети: компьютерную, телефонную и телевизионную. Каждая сеть имеет свой кабель и оборудование.

Изменено количество одновременно работающих инструментов и кабелей. Если раньше было достаточно установить в зале одну люстру, то сейчас многие используют систему освещения, включающую, помимо люстры, точечные светильники и светильники.

К увеличению количества оборудования нужно добавить увеличение мощности — по этой причине старые кабели уже не подходят, а размеры электрораспределительного щита значительно выросли.

Зачем нужна электрическая схема?

Оказывается, устройство современной разводки электрики в квартире – это настоящее искусство, с которым может справиться только профессиональный электрик.

Если вы не хотите постоянно менять отделку стен, чтобы замаскировать то тут, то там кабели, рекомендуем сделать чертеж с обозначением всех значимых предметов, связанных с электричеством: розеток, выключателей, электрощитов, перед ремонтом квартиры или постройкой дома осветительные приборы.

Пример схемы, которую может зарисовать домовладелец. Обращается внимание на обозначение мест расположения всех электрических точек, начиная от электрощита и заканчивая розетками

Исходя из требований или пожеланий домовладельца, электрик составляет принципиальную схему электропроводки в квартире. Его задача — разделить кабели на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и, в конечном счете, сделать все, чтобы гарантировать безопасность и комфорт.

Что необходимо учитывать при составлении схемы, чертежа, плана работ необходимого для грамотного ?

Рассмотрим электрическую сеть в части составных частей:

  • Устройства автоматической защиты , установленные в электрощите. От их качества и правильной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабель-провод нужного сечения и с хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, надежными корпусами.

В частных домах обязательным элементом является вводной автомат и силовой кабель от него до щитка. С помощью регулируйте потребляемую мощность и при необходимости отключайте все электричество в доме.

Примерная схема электропроводки в частном доме. Основное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии

Электросчетчик обычно устанавливается на вводе, срезом после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросеть намного проще, если она разделена на несколько линий. В случае неисправности или аварийной ситуации вы можете отключить одну группу, при этом остальные будут функционировать в обычном режиме.

Возможность разделения на 4 группы:

Галерея изображений

Фото

Допустим, в городской квартире проложен отдельный силовой кабель для стиральной машины. Особенно это актуально для домов старой постройки со слабой электропроводкой, не выдерживающей сильной мощности.

На кухне обычно много техники, одновременное включение которой также требует прокладки силового кабеля подходящего сечения: плита, духовка, тостер, мультиварка, микроволновая печь, посудомоечная машина

Санузел один или две комнаты с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь соответствующую степень защиты

Поскольку в каждой комнате обычно имеется более одного светильника, рекомендуется устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, потолочные светильники) и детской комнаты (точечное освещение, ночник, настольная лампа)

1 группа — мощная бытовая техника

2 группа — кухонная линия

3 группа — ванная и туалет

4 группа — система освещения

Далее о каждой электрогруппе подробнее.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или ванной комнаты.

Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами розетки не допускаются; лучше использовать водонепроницаемые модели (+)

Для ремонта необходимо отдельное подключение кухонной зоны. При выходе из строя одного из устройств требуется замена. Чтобы не отключать электричество во всей квартире, достаточно отключить одно устройство защиты, отвечающее за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт иногда затягивается на несколько часов. Отдельная группа питания поможет поддерживать комфортное пребывание на кухне и в других помещениях

Что мешает просто отключить сломанное устройство от сети, выдернув вилку из розетки? Дело в том, что при встроенном оборудовании точки подключения к электросети располагаются в труднодоступных местах.

Кроме того, неисправность может возникнуть не в самом устройстве, а в замаскированной в стене проводке. В этом случае перемещать рычаг автоматического выключателя намного проще.

Выделенная линия для кухни

Кухонная линия традиционно самая загруженная. К сети постоянно подключено около 5-6 единиц, даже если они не задействованы. Это относится к холодильнику, духовке, плите, посудомоечной машине, вытяжке, микроволновой печи, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и т. д.

Схема электропроводки кухни, разделенная на 4 группы. В распределительном щите установлены отдельные автоматы для мощной бытовой техники

В этом случае отдельный мощный электрический кабель просто даст возможность использовать сразу несколько устройств.

Если на общей проводке «повиснут» осветительные приборы или водонагреватель, то при включении очередного прибора сеть просто не выдержит и сработает автоматическое отключение.

Подробный разбор схем и вариантов расположения приведен в статье, которую мы рекомендуем прочитать.

Одна или несколько групп освещения?

Учитывая количество светильников в каждой комнате, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра, то все приборы можно объединить в одну линию.

Однако, если гостиная напоминает зал для дискотеки — с люстрами, точечными светильниками, потолочными и настенными светильниками — то только для нее следует организовать отдельную группу.

Схема подключения точечных или галогенных светильников 220 В для одной комнаты, например, для кухни, детской комнаты или прихожей

Если, кроме светильников, в сеть одной комнаты включены трансформаторы или блоки питания, то также рекомендуется подключить его к отдельному защитному устройству.

Влажные помещения

К электроприборам и кабелю в ванной комнате предъявляются повышенные требования, так как непосредственная близость воды представляет опасность. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже проводки необходимо учитывать ряд правил:

Фотогалерея

Фото

Распределительная коробка должна быть установлена ​​вне ванной комнаты — в коридоре, холле или прихожей электробритвы) необходимо выделить отдельную розетку

Независимо от размера ванной комнаты выключатель всегда устанавливается снаружи. Лучшее место возле входной двери.

Электрокабель рекомендуется прокладывать в верхней части стены, под самим потолком, располагая линии параллельно полу и используя изолирующий рукав

Правило 1. Установка распределительной коробки

Правило 2. Установка розеток для электроприборов

Правило 3. Место установки автоматического выключателя

Правило 4. Способ подключения вам придется пользоваться регулярно — розетками и выключателями. Предположим, что степень защиты розеток должна быть не ниже IP 44, а еще лучше приобрести специальные устройства с брызгозащитным кожухом.

Рекомендуется отказаться от светильников на 220 В в пользу аналогов на 12 В.

Для установки розеток в ванной комнате вполне подойдет трехжильный медный провод, но следует обратить внимание на сечение: для подключения обычных устройств оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Бытовой вариант — ВВГнг

Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в санузле, но и по всей квартире электропроводку придется заменить на трехпроводную.

С правилами выбора Для обустройства ванных комнат и туалетов предлагаем ознакомиться со статьей по этим вопросам.

Обзор схем электропроводки жилых помещений

Перейдем к конкретным схемам, которые можно применить в процессе планирования электропроводки в собственной комнате. При составлении чертежа важно учитывать расположение и мощность стационарного оборудования, условия использования электроприборов, удобное для пользования размещение розеток и выключателей.

Вариант №1: студия или студия

Отличительной чертой однокомнатного жилья является минимальное, по сравнению с другими вариантами, количество электроприборов, соответственно образуется меньшее количество подключаемых линий. Но это не значит, что для кухни или ванной не нужно планировать отдельные группы — лучше сохранить общие принципы.

Вариант схемы электропроводки для 1-комнатной квартиры с учетом того, что в каждой комнате планируется установка одного осветительного прибора

Рассмотрим, что обязательно нужно сделать при составлении схемы электропроводки в однокомнатной квартире:

  • выбрать основные параметры электрической сети;
  • рассчитать нагрузку, подобрать кабель и УЗО;
  • выбрать схему подключения (1 или несколько групп).

Решив эти вопросы, составить схему станет намного проще.

Параметры электрической сети

Заранее решить, какие приборы будут установлены во всей квартире, сложно, однако необходимо хотя бы приблизительное их количество, чтобы правильно рассчитать общую мощность.

Важно определить их расположение, так как использование удлинителей и фильтров в дальнейшем создаст дополнительные проблемы для сети и испортит дизайн интерьера.

При выборе мест для установки розеток и выключателей вспоминаем требования ПУЭ: рекомендуемая высота от пола для установки розеток 0,3-1,8 м, выключателей — 0,6-0,9 м. Ориентируемся на удобство использования

Также важно выбрать способ прокладки кабеля — открытый или закрытый. предполагает прокладку проводов поверх декоративных стен. При этом чаще всего проводку закрывают пластиковыми коробами, но в некоторых случаях оставляют на виду.

Прокладка проводов в открытом виде даже приветствуется, если дизайн интерьера выполнен в стиле лофт или кантри: стилизованные винтажные розетки и видимые провода являются частью декора

Преимущества открытой проводки:

  • возможность установка после или во время ремонтных работ;
  • быстрая установка;
  • Вы можете подключить другую линию в любое время.

При монтаже скрытой проводки придется штробить стены, чтобы все провода были замаскированы под отделку. С подвесными конструкциями проще: шланги системы освещения можно спрятать над натяжным покрытием или коробом из гипсокартона.

Скрытая проводка имеет несколько плюсов, но они более существенны:

  • к параметрам и условиям монтажа предъявляются не столь жесткие требования;
  • допуски на номинально допустимые токи увеличиваются;
  • внутренняя целостность сохранена.

Традиционно в новых квартирах используют скрытую проводку, а открытый способ применяют только в виде исключения (например, при прокладке новой линии в уже отремонтированной квартире).

Расчет электрической нагрузки

Для расчета суммарной нагрузки электроприборов необходимо знать номинальную мощность электроприемников, номинальный ток и напряжение сети. Формул расчета много, но лучше пользоваться готовыми таблицами.

Таблица потребляемой мощности наиболее распространенных бытовых электроприборов, которыми пользуются жители квартир. Значения усредненные, поэтому для точного расчета необходимо знать характеристики устройств (+)

Мы рекомендуем вам связаться с инженером или использовать компьютерную программу для расчета точной нагрузки, потому что это зависит от результата.

При выборе сечения кабеля необходимо учитывать не только материал проводки (медь или алюминий), но и способ прокладки (открытая или закрытая), так как закрытая проводка имеет меньшую теплопроводность, поэтому ток тоже меньше (+)

По правилам, если внутриквартирные сети разбиты на группы, то каждая отдельная линия должна быть оборудована автоматом на 25 А. Поэтому при разбивке на группы учитываем общий номинальный ток (не более 25 А).

Есть исключения: например, для сетей освещения достаточно устройства защиты на 16 А, но при условии, что в группу входит не более 20 розеток и светильников одновременно.

Какая схема подключения лучше?

Для однокомнатной квартиры возможны два варианта: питание от одной группы и питание от нескольких групп. Первый вариант в современных условиях практически не применим хотя бы потому, что для использования даже одного мощного бытового прибора (например, стиральной машины) нужна отдельная линия с устройством защиты.

Такие схемы могут существовать в квартирах старого жилого сектора, которые не ремонтировались много лет, или в загородном доме, где нет мощного электрооборудования. Получается, что даже для установки электрики в однокомнатной квартире необходимо разделение на группы.

Примерная схема подключения электрических точек в группы. Для кухни предусмотрено целых три группы, обслуживающие электрическую плиту, мелкую бытовую технику и осветительную сеть

Данная схема применима практически к любому типу жилья, но точек подключения соответственно и линий будет больше, в 2-х и 3-х комнатных квартирах.

Вариант №2: 2-х, 3-х комнатная квартира

Принципиально электропроводка не зависит от количества комнат, но есть ряд особенностей, которые необходимо учитывать:

  • розетка лучше разделены на несколько групп – по количеству комнат;
  • систему освещения также необходимо разделить на помещения;
  • для кухни следует выделить не менее трех линий – для осветительных приборов, мощной техники и мелкой бытовой техники;
  • если санузел раздельный, то лучше использовать разделение на 2 группы.

Учитывая, что для элитного жилья характерна большая площадь квартир, в схемы электропроводки включается охранное оборудование.

Примерная схема установки средств защиты для квартиры с двумя комнатами. Предполагается, что помимо розеток и групп освещения в квартире есть система видеонаблюдения и охранная сигнализация

Если проектированием и монтажом занимаются специалисты, то у вас должна быть схема в конце работы — на случай ремонта или непредвиденной ситуации.

Схема установки розеток и осветительных приборов в трехкомнатной квартире. При составлении схемы электропроводки многокомнатных квартир лучше использовать несколько чертежей, так как в одном трудно обозначить все группы, в том числе слаботочные

По разработанной схеме прокладки линий электропередач и установки электроточек , можно смело производить установку. Желательно во время работы избегать изменений в запланированной проводке. Однако при наличии в них необходимости корректировку схемы необходимо производить с учетом вышеизложенных правил.
