Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Источник: Компания «Уралэнерго».

Однофазная схема распределительного щита — 5 разных вариантов

Информация о материале

Опубликовано: 07 октября 2014

Просмотров: 150129

Распределительные щиты уже давно присутствуют в современных квартирах. Также в домах старой постройки многие начинают самостоятельно ставить их у себя. Это правильное и грамотное решение. Распределительный щит позволяет разделить всю нагрузку квартиры на отдельные и независимые линии, что повышает надежность работы электрооборудования, защищает электропроводку и повышает Вашу безопасность. Если Вы затеяли делать дома капитальный ремонт, то сразу меняйте старую электропроводку, ставьте распределительный щит и разделяйте всю нагрузку электрооборудования на разные автоматические выключатели. Например, 1-я линия на сплит-систему, 2-я на стиральную машину, 3-я на розетки кухни, 4-я на розетки в других комнатах, 5-я на освещение и т.д. Давайте разберемся в этом подробнее…

Не думайте, что повесить пластиковый шкаф и установить автоматические выключатели сложно. Нужно просто понять схему подключения и соединения всех элементов, и тогда у вас все получится. В данной статье рассмотрим типовые схемы распределительных щитов. На самом деле их может быть огромное количество, так как у всех свои особенности, разное количество автоматических выключателей, кто-то использует УЗО, а кто-то дифавтоматы, у кого-то отсутствует место для монтажа полноценного шкафа и т.д. Ниже предлагаю вашему вниманию пять типовых однофазных схем распределительного щита, которые смогут вам помочь во всем разобраться. Также можете почитать статью: как собрать распределительный щит.

Однофазная схема распределительного щита

• Схема №1. Первый вариант представляет собой обычную схему состоящую из одних автоматических выключателей. Такой шкаф вешается обычно в коридоре, а счетчик электрической энергии  стоит в подъездном щите. Тут присутствует общий входной автоматический выключатель и затем по автомату на каждую отходящую линию. На схеме распределительного щита нарисовано их 5 штук — это для примера. У вас их может быть другое количество, например еще два автомата на кондиционеры и один на духовой шкаф. Здесь это не важно. Главное нужно понять как подключить автоматические выключатели и отходящие от них провода. Вот время покупки пластикового щита смотрите, чтобы шины N и PE были в комплекте. Если их нет, то придется докупать отдельно.

  На схеме я указал входной автоматический выключатель на 32А с характеристикой «С», а автоматы на отходящие линии с характеристикой «В». Это будет лучший вариант по моему мнению. Чтобы понять, что означают эти буквы — характеристики, читайте статью: Что такое время-токовые характеристики автоматических выключателей и зачем они нужны? Номинал автоматических выключателей рассчитывайте самостоятельно. Он может отличаться от указанных на схеме. Для этого можете почитать следующие статьи: Выбор автоматического выключателя по номиналу и Какой марки выбрать автоматический выключатель.

• Схема №2. Вторая схема распределительного щита похожа на предыдущую, но здесь уже присутствует прибор учета электрической энергии. Она применяется, когда счетчик стоит непосредственно в квартире. Это предусмотрено проектом здания. Самостоятельный перенос приборов учета электроэнергии из подъезда в квартиру и наоборот сетевые компании не разрешают. Суть схемы тут такая же как и в первом варианте, но только после двухполюсного входного автоматического выключателя ставится счетчик. Разноцветными линиями я показал какие перемычки нужно сделать и куда их подключить. Синие линии — это N (ноль), черные линии — это L (фаза), желтые линии — это PE (земля). Если у вас двухпроводная проводка в доме, т.е. нулевой и заземляющий проводник совмещены, то у вас на схеме не будет желтых линий.

• Схема №3. Третья схема распределительного щита более современная. Здесь присутствует входное УЗО. Их стали применять не так давно для защиты человека от поражения электрическим током и еще редко у кого стоят дома. Тут перед автоматическими выключателями ставится общее УЗО на 100mA. При токе утечки в 0,1А оно обесточит весь щит. При подключении УЗО обратите внимание на надписи возле контактов. Здесь обязательно нужно соблюдать полярность подключения фазы и нуля. Куда подключать N написано на корпусе УЗО. Также УЗО ставится в паре с дублирующим автоматическим выключателем. Это необходимо, чтобы защитит его от короткого замыкания и перегрузки линии. В предложенной схеме его дублирует входной двухполюсный автоматический выключатель.

• Схема №4. Этот вариант схемы распределительного щита будет подороже, но зато она отвечает более высоким стандартам безопасности. Тут предлагается подключать УЗО на каждую отходящую линию. Также каждое УЗО стоит в паре с автоматическим выключателем. Для соблюдения селективности входное УЗО ставим на 100мА, а УЗО на отходящие линии ставим на 30мА. Обратите внимание, что объединять нули после УЗО нельзя.

  Данный вариант схемы распределительного щита позволяет защищать все отходящие линии по отдельности. При утечки тока отключится только то УЗО, где она произошла, а другая часть квартиры будет работать в прежнем режиме. Это удобно при поиске возникшей неисправности и исключает перебой с электроснабжением другого электрооборудования.

• Схема №5. Этот вариант схемы распределительного щита предусматривает использование дифференциальных автоматических выключателей вместо УЗО и обычных автоматов. Это позволяет немного сэкономить ваших средств и уменьшить размер шкафа. Один дифференциальный автоматический выключатель занимает 2 модуля, а УЗО в паре с автоматом 3 модуля, хотя выполняют одинаковые функции. Смотрите схему подключения дифавтоматов. Если их несколько штук, то вы выигрываете существенно в размере шкафа.

Улыбнемся:

Учитель:
— Дети, какие части света вы знаете?
— Части света? — переспрашивает ученик.
— Выключатель, лампочка, провода.

• Назад

Добавить комментарий

Монтаж электрощита – правила, схема и установка

Работы по сборке и соединению щита можно разделить на этапы. Каждый из них имеет свои правила и особенности. Придерживаясь их, можно собрать электрощит, обеспечивающий высокую степень энергозащиты.

Этап 1. Оценка и формирование потребительских групп.

На этом шаге необходимо выделить потребителей с наибольшей мощностью (2 кВт и более). К ним относятся электрические печи, плиты, водонагреватели, стиральные машины, пол с подогревом.

Таких потребителей рекомендуется подключать в отдельную группу.

Также рекомендуется создавать отдельные группы для освещения, розеток.

Для подбора оборудования необходимо суммировать данные о мощностях каждого потребителя (указаны в паспортах), а также добавить около 30% запаса прочности. По результатам расчетов выбираются комплектующие: коммутационные аппараты, выключатели, УЗО и др.

Этап 2. Схемирование.

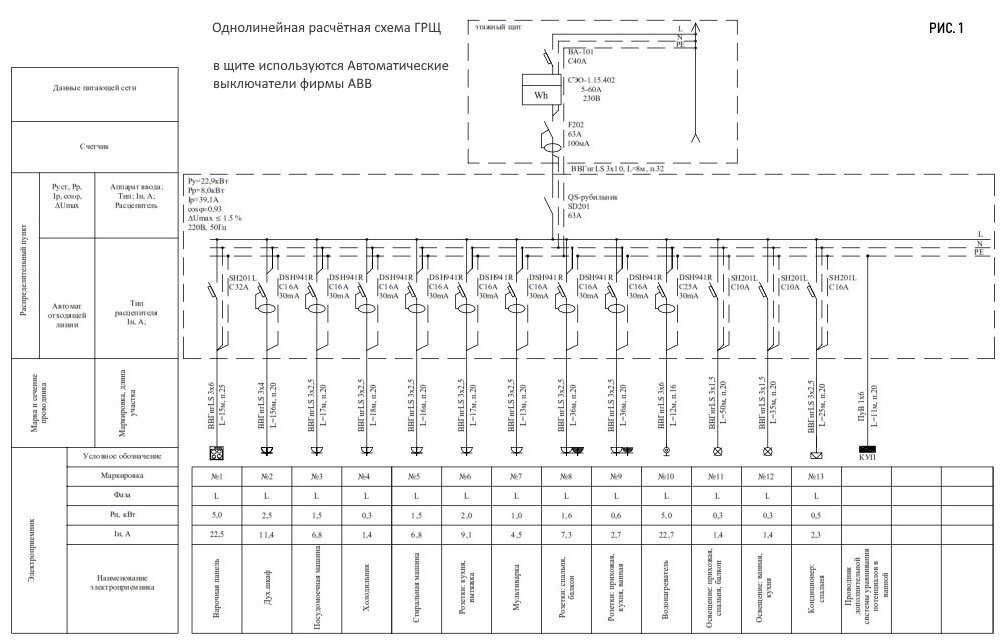

Готовая схема электрощита позволяет наглядно представить будущее расположение элементов в электрощите. Это облегчит процесс сборки, а также возможный ремонт или модернизацию. На схеме необходимо выделить группы пользователей, а также указать порядок подключения компонентов.

Шаг 3. Выбор электрощита и места установки.

На этом этапе осуществляется расчет, а также подбор оборудования, выбор места, а также закупка распределительной коробки. Этот этап подготовки является самым важным, ведь допущенные ошибки могут повлиять на конечный результат. Коробка переключателя должна быть выбрана в следующей последовательности:

3. 1. Подбор комплектующих по группам потребителей и расчет количества модулей.

По нарисованной схеме необходимо точно определить, какое оборудование потребуется и какой мощности. Вот основные элементы, которые установлены в электрощите:

• Пусковой выключатель служит для подачи питания на щит, а также позволяет быстро отключить подачу питания.
• Счетчик — измеряет потребляемую электроэнергию.
• Реле напряжения — защищает техника от чрезмерных скачков напряжения.
• Приборы измерительные (вольтметр, амперметр) — эти приборы подключаются при необходимости визуально контролировать напряжение и силу тока. При установке реле напряжения ЗУБР или многофункционального реле ЗУБР дополнительные измерительные приборы не требуются.
  Автоматические выключатели устанавливаются для защиты от замыкания и перегрузок. Например, потребители мощностью 2 кВт и более подключаются через автоматический выключатель на 25А или 32А. Для подключения розеток и линий освещения достаточно автоматов на 10А или 16А.
• GFCI или дифференциальный выключатель является необходимым элементом защиты от утечки (поражение электрическим током). Желательно поставить GFCI на каждую выделенную линию.
• Также для подключения потребуются специальные планки, клеммы, шины, кабели и т.п.
• После того, как список компонентов определен, нужно рассчитать, сколько места они будут занимать и какой размер платы нужен. Размеры элементов стандартны и определяются количеством модулей – 1 модуль равен 17,5 мм. Также должно быть свободное место для будущих обновлений.

Необходимо обратить внимание на качество элементов, которые будут установлены в электрощите. Не следует приобретать дешевые некачественные изделия, так как от этого зависит не только стабильность электроснабжения квартиры или дома, но и энергобезопасность. DS Electronics — производитель высококачественных реле напряжения ЗУБР и многофункциональных реле. На все реле ЗУБР распространяется гарантия 5 лет.

3. 2. Выбор места установки.

Часто строители предусматривают специальную нишу для установки распределительного щита, но если это не так, то придется либо делать это самостоятельно, либо использовать навесные модели.

При выборе места нужно учитывать, что к нему должен быть свободный доступ. Не размещайте его в шкафах или любой другой мебели. Также доска должна быть достаточно удалена от различных отопительных приборов, газового оборудования или других легковоспламеняющихся материалов. Рекомендуемое расстояние от пола до доски – 1,5-1,7 м, до дверного проема – не менее 15 см.

3.3. Выбор электрощита.

Размер короба должен соответствовать расчетному значению по количеству модулей, а также размеру ниши. Распределительная коробка может быть изготовлена ​​из металла или негорючей пластмассы. При покупке обязательно проверяйте наличие паспорта и сертификата, в которых указаны данные о производителе, материалах, правилах эксплуатации и т. д.

Шаг 4. Непосредственная сборка электрощита.

Обычно распределительная коробка оснащается специальными съемными направляющими, к которым крепятся DIN-рейки для установки оборудования.

Предварительную сборку удобно делать на столе.

Для монтажа оборудования чаще всего используют линейные или групповые схемы подключения.

Линейная схема означает размещение элементов друг за другом. Он прост в реализации, но в случае аварии будет сложно установить источник неисправности.

При групповом подключении модули подключаются группами к каждой линии потребителя. Такая схема сложнее в сборке, но позволяет сразу определить проблемную зону по работавшей машине.

Элементы платы собирать в следующем порядке:

1. Установка и фиксация модулей на DIN-рейки по предварительной схеме.
2. Подключение элементов к пусковому выключателю с помощью клеммной колодки.
3. Подключение фазы кабелями с наконечниками.
4. Установка нулевой шины.
5. Проверка надежности соединения с помощью отвертки.
6. Подключение входного выключателя к источнику питания и проверка правильности срабатывания элементов.
7. Проверка напряжения на элементах мультиметром.

Этап 5. Установка электрощита и его подключение.

Монтаж электрощита производится после завершения всех пыльных ремонтно-отделочных работ. Коробка фиксируется в выбранном месте, внутри фиксируются направляющие с DIN-рейками и оборудованием с помощью саморезов.

Устанавливаются рабочая (N) и защитная (PE) нулевые шины. Провода заведены и закреплены.

Перед использованием щита убедитесь, что все элементы электросистемы собраны и подключены: выключатели, розетки, клеммные коробки и др.

Заключение

Современный электрощит позволяет обеспечить не только бесперебойную работу внутренних Энергосистема. Он также способен защитить оборудование и людей от возможных аварий, а также утечек электроэнергии. Вот почему так важно тщательно подходить к выбору каждого элемента и не экономить на качественных устройствах.

Оценить статью:

Поделиться:

Что такое однолинейная схема и как нарисовать принципиальную схему

Нужна однолинейная схема сайта?

Хотите знать, как нарисовать принципиальную схему?

Тогда эта статья для вас!

Внутри я отвечу на эти вопросы об однолинейных схемах и многом другом!

• Что такое принципиальная схема?
• Зачем тебе это нужно?
• Как нарисовать принципиальную схему?
• Какие электрические символы вы используете?
• Какую информацию необходимо указать?
• Или, может быть, вам просто интересно, как читать электрические чертежи…
• Готов?

Поехали!

Что такое однолинейная схема?

Однолинейная схема (SLD) — это схематическая диаграмма высокого уровня, показывающая, как поступающая мощность распределяется по оборудованию.

A4.1.1 Однолинейная (однолинейная) диаграмма: Диаграмма, которая показывает с помощью отдельных линий и графических символов ход электрической цепи или системы цепей, а также составные устройства или части, используемые в них.

Наличие «одной линии» позволяет диаграмме оставаться удобочитаемой, несмотря на передачу большого количества информации об электрической системе.

Эта диаграмма является основным справочным материалом по техническому обслуживанию и операциям по процедурам блокировки/маркировки, а также для любых инженерных исследований энергосистемы.

В этом посте я покажу зачем он нужен и как его сделать.

Зачем нужна однолинейная схема?

Он вам нужен по двум основным причинам:

Для повседневной эксплуатации и технического обслуживания, а также изучения инженерных энергетических систем.

Оба требуют, чтобы диаграмма постоянно обновлялась и была доступна.

Эксплуатация и техническое обслуживание

Для планирования процедур блокировки/маркировки вам потребуются актуальные первоисточники информации.

«4.2.2.2 Процедура блокировки

Процедура блокировки должна быть разработана на основе существующего электрооборудования и системы и должна использовать соответствующую документацию, включая современные чертежи и схемы». — CSA Z462

SLD помогают убедиться, что блокировки электрических цепей не приведут к повторному включению рабочей цепи.

«4.2.2.4 Блокировки электрических цепей

Необходимо сверяться с соответствующей документацией, включая актуальные чертежи и схемы, чтобы гарантировать, что никакая блокировка электрической цепи не может привести к повторному включению рабочей цепи». — CSA Z462

Используйте современные схемы для создания электробезопасных условий работы.

«4.2.5 Процесс установления и проверки электробезопасных условий работы»

а) Определите все возможные источники электроснабжения конкретного оборудования. Проверьте актуальные чертежи, схемы и идентификационные бирки». — CSA Z462

Наличие актуального SLD может помочь избежать длительных простоев и обеспечить безопасность всех.

Исследования энергосистемы

Для завершения исследования энергосистемы требуется наличие актуального SLD.

«6.12.3 Исследования энергосистемы и однолинейная схема»

Исследования энергосистемы и однолинейные чертежи имеют решающее значение для безопасной и надежной работы электроэнергетических систем. Исследования и чертежи должны быть легко доступны и поддерживаться на постоянной основе.

Основная программа должна включать постоянное обслуживание и проверку следующих исследований и чертежей энергосистемы:

1. Однолинейные схемы;
2. Исследования короткого замыкания;
3. Координационное исследование;
4. Исследование энергии падающей вспышки дуги; и
5. Исследование потока нагрузки.

—CSA Z463

Информацию о SLD можно использовать для различных типов исследований энергосистемы на вашем объекте.

• Исследование короткого замыкания, чтобы убедиться, что оборудование выдерживает неисправность.
• Исследование координации для обеспечения своевременного срабатывания нужных устройств.
• Исследование энергии инцидента, чтобы узнать уровни опасности вспышки дуги на оборудовании.
• Исследование потока нагрузки, чтобы узнать непрерывный ток через систему.

Обновления SLD

CSA Z463 — Техническое обслуживание электрических систем рекомендует пересматривать однолинейную схему через 5 лет или при значительных изменениях.

Существенным изменением может быть:

• Новая установка или модификация системы
• Изменение утилиты или источника
• Изменение импеданса, конфигурации или нагрузки системы
• Изменение защитных устройств или настроек

Как рисовать электрические однолинейные схемы

В идеале вам не нужно рисовать собственную однолинейную схему.

Был бы сделан чертеж для дизайна сайта или для нового проекта.

Но, может быть, вы не можете его найти или было так много неотслеживаемых изменений, что это никуда не годится.

Если вы работаете над новым SLD, само оборудование является лучшим источником данных.

Правильное подключение оборудования — самая важная часть схемы.

Между просмотром ярлыков и шильдиков вашего снаряжения вы сможете сделать все необходимые обновления.

Символы на электрической схеме

Для начала вы должны знать, какие символы использовать для обозначения вашего оборудования.

Источником стандартных символов электрических схем является документ IEEE Std 315, ANSI Y32.9., CSA Z99.

Вот наиболее часто используемые символы, которые вам понадобятся, чтобы начать рисовать вашу систему.

Далее я пройдусь по каждому символу и рассмотрю варианты символов и данные для включения в вашу электрическую схему.

Оборудование	Символы	Данные
Утилита или AC источник тока символ используется для покажи где мощность исходит из.		1. Входящее напряжение 2. Уровень неисправности и импеданс (дополнительно)
Эти символы могут все представляют генератор переменного тока.		1. Вт 2. КВА 3. Напряжение 4. Количество фаз 5. Частота
Две обмотки трансформаторы могут быть представлен любой из этих символов		1. тип соединения (Δ, Y) 2. КВА 3. Напряжение 4. %Z Импеданс
Это Delta соединение звездой конфигурации, которые можно добавить.		н/д
Эти переключатели можно использовать символы для обозначения отключения или переходник.		1. Рейтинг Сила тока
Предохранители могут быть представлено любой графический символ.		1. Рейтинг Сила тока 2. Модель
Цепь низкого напряжения символы выключателя, со вторым с указанием выдвижного ящика тип.		1. Номинальная сила тока 2. Модель 3. Настройки отключения (опционально)
Среднее напряжение автоматический выключатель символы, с второе указание выкатного типа.		1. Номинальная сила тока 2. Модель
Это двигатель символ, один с M и один с дельтой символ соединения.		1. Мощность (л.с.)
Эти символы показывают трансформатор тока (ТТ) выше и потенциал трансформатор (ПТ) на дне.		1. Передаточное отношение
Это символ реле прикреплен к CT		1. Номер функции 2. Присоединение КИП

Однолинейная электрическая схема

Есть несколько вещей, которые делают однолинейную схему особенной и помогают сделать ее удобочитаемой.

• Помните, что вы используете одну линию для представления нескольких проводников.
• Диаграммы начинаются вверху страницы с входящего источника питания системы.
• Электрические символы обычно подаются сверху и снизу.
• Физическое расположение или размер электрического оборудования не представлены.

Помимо большого количества символов, в стандарте также отмечены некоторые приемы составления чертежей:

Ориентация: Изменения ориентации символа не меняют его значения.
Ширина линии: Ширина линии не меняется значение, но может использоваться для акцента.
Увеличение или уменьшение: Нет смысла связаны с разными размерами символов.
Символ клеммы (o): Этот символ может быть добавлены в точки присоединения соединительных линий к графическому символу.

Вы также можете задаться вопросом, какую часть сайта включить в диаграмму.

Обычный уровень детализации, на котором следует остановиться, — это когда вы включили все распределительное оборудование.

Это означает, что когда у вас есть все панели управления и ЦУД, вы можете перейти к использованию расписаний оборудования в сочетании с однолинейной схемой.

Также можно создать сопроводительную документацию, включающую более подробную информацию об оборудовании и обеспечивающую удобочитаемость самой электрической схемы.

Соедините символы схемы

Для начала соедините электрические символы одной линией.

Вы можете использовать горизонтальную линию для обозначения части распределительного оборудования, такого как распределительное устройство, ЦУД, разветвитель или панель.

Вы заметите, что на этой схеме отсутствуют кабели, их можно добавить без символа, используя несколько стрелок и аннотацию.

Указывает на разделение оборудования

Вы также можете группировать символы, используя штрихпунктирную рамку, чтобы обозначить, что они являются частью одной единицы оборудования.

Здесь было добавлено обозначение кабелей с использованием петли с линией, указывающей на данные кабеля, и штрихпунктирными прямоугольниками для оборудования, заключенного вместе.

Здесь показаны три основные части: входной предохранительный разъединитель, трансформатор и главное распределительное устройство.

Эту информацию легко указать, и она может быть очень полезна при определении того, как что-то должно быть обесточено.

Добавить данные об оборудовании

После того, как вы разобрались со всеми символами и соединениями, вы можете начать добавлять информацию об оборудовании.

Здесь я добавил данные об оборудовании, которые обычно находятся на электрической схеме.

Количество добавляемой информации может варьироваться в зависимости от того, для чего она используется.

Информация об электрооборудовании

На однолинейном чертеже представлена ​​схема передачи различных типов информации об энергосистеме.

Наиболее важная информация, которую необходимо указать:

1. Входное рабочее напряжение
2. Номинальный ток оборудования
3. Идентификационные названия оборудования
4. Номинальные значения напряжения, частоты, фаз и тока короткого замыкания на шине
5. Размеры кабелей, количество кабелей и длина
6. Тип подключения трансформатора, кВА, напряжение и импеданс
7. Напряжение генератора и кВт
8. Двигатель

л.с.

9. Коэффициенты тока и напряжения измерительных трансформаторов
10. Номера релейных устройств

Снова взглянув на нашу диаграмму, мы можем разделить информацию на напряжение, силу тока и импеданс, чтобы понять, что включено для каждой единицы оборудования.

Большую часть этого можно найти на паспортных табличках оборудования.

Напряжение

Входное напряжение составляет 12,47 кВ и подается на первичную обмотку трансформатора.

Трансформатор понижает напряжение до 600 В.

От вторичной обмотки трансформатора до распределительного щита 600 В. .

Сила тока

Номинальный ток:

Номинальный ток — это максимальное количество непрерывного тока, которое оборудование может пропускать без ухудшения.

Во-первых, давайте посмотрим на номинальные токи оборудования:

• Отключение, 150 А
• Предохранитель, 140 А
• Автоматический выключатель, 2000 А

Номинальный ток трансформатора напрямую не указан, но эта информация включена в номинальную мощность 1500 кВА.

• 1500 кВА / 12,47 кВ / √ 3 = 69.5 А
• 1500 кВА / 0,6 кВ / √ 3 = 1443,5 А

В кабелях не указаны их номинальные токи, но общую информацию можно найти в таблицах допустимой нагрузки кабелей для данного размера.

Номинальный ток короткого замыкания:

Номинальный ток короткого замыкания — это максимальный ток, который часть оборудования может временно выдержать без повреждения.

На входе могут быть добавлены доступные данные о коротком замыкании для трехфазного замыкания и замыкания на землю, если они получены от коммунального предприятия.

Этот ток затем используется для расчета максимального короткого замыкания в любом месте системы и сравнения с характеристиками выдерживаемости оборудования.

На этой диаграмме показан только номинальный ток короткого замыкания распределительного щита 86 кА, но у каждой единицы оборудования есть ограничение.

Номинал прерывания:

Максимальный ток, который устройство может безопасно прерывать, называется номиналом прерывания.

На этой диаграмме не показаны номиналы прерывания, но разъединитель с предохранителем и автоматический выключатель должны иметь рейтинг прерывания.

Полное сопротивление

Полное сопротивление влияет на величину рассеиваемого тока и используется для определения потоков нагрузки и уровней короткого замыкания.

Единственным оборудованием, для которого здесь указано полное сопротивление, является трансформатор на уровне 5,83 %.

Размер и длина кабеля также могут быть использованы для приблизительного импеданса.

Другие части оборудования будут иметь пренебрежимо малый импеданс.

Реле

В более крупных системах реле можно использовать в сочетании с автоматическими выключателями.

Существует множество различных функций и номеров реле, связанных с каждым типом.

Ниже приведены некоторые из наиболее часто используемых.

• 50 — Реле максимального тока мгновенного действия
• 51 — Реле максимального тока переменного тока с выдержкой времени
• 86 — Реле блокировки, главное реле отключения
• 87 — Дифференциальное реле защиты

Для получения полной информации см. IEEE Std. C37.2 Функциональные номера устройств стандартной системы электроснабжения.

Включение реле и трансформаторов тока важно для понимания того, какие средства защиты используются.

Некоторые сайты могут создать отдельный документ для указания сигналов управления реле, но также возможно поместить эти сигналы непосредственно на SLD.

На схеме показано применение выкатного высоковольтного выключателя на 13,8кВ, отмеченного двойными стрелками.

На выкатной выключатель поступает сигнал управления, показанный красной пунктирной линией, который поступает от реле.

Реле показывают трансформаторы тока (ТТ), к которым они подключены, а ТТ показывают коэффициент трансформации ТТ.

Номера устройств могут быть объединены, если устройство имеет несколько функций (50/51).

Существуют также буквенные суффиксы, которые можно использовать с номером устройства для обозначения защиты нейтрали или заземления (50N/50G).

Вы также можете видеть, что дифференциальное реле 87 подключено к реле над и под ним. Это показывает, что он использует те же данные CT.

Основная надпись

Основная надпись помогает управлять документацией, отслеживая изменения и даты на чертеже.

Обычно он находится в правом нижнем углу, но также включает рамку вокруг всей диаграммы.

Одна из первых вещей, которую нужно проверить, прежде чем вы начнете смотреть на однолинейный чертеж, — это исправления.

Это список изменений, внесенных в документ, с датой.

Также стоит отметить, что только то, что дата ревизии недавняя, не всегда означает, что весь чертеж актуален.

В этом примере вы можете видеть, что чертеж используется для тендера, строительства, исполнительного производства, дополнений и удалений.

При внесении изменений способ сообщить, что именно изменилось на чертеже, состоит в том, чтобы обвести изменение «облаком изменений».

Здесь размер основного входного предохранителя изменился на 100А с 80А.

Это изменение будет связано с буквой версии, которую также можно разместить непосредственно рядом с облаком на диаграмме.

В следующем разделе перечислены справочные чертежи, что позволит вам найти информацию в других документах.
