Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Содержание

• Выбор способа прокладки электропроводки в квартире
  • Открытая проводка
  • Скрытая проводка
• Расчет и выбор схемы электроснабжения
  • Расчет проводки
  • Выбор схемы электропроводки
• Монтаж электропроводки
• Вывод

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

Скрытая проводка

Итак:

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

• Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

• Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
• Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

• Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
• Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
• Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм² в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

• Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
• При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

• Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
  Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

• Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм².
  Соответственно для групп на 16А не менее 1,5 мм². Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм². В то же время минимальное сечение провода группы не должно быть ниже 1 мм².

Монтаж электропроводки

Итак:

• Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
  Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
• Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
  Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

• При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
• При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

Схема электропроводки в двухкомнатной квартире панельного дома

Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

• Как самому начертить план
• Готовые примеры

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые Вы можете взять для примера в своем случае.

Готовые примеры

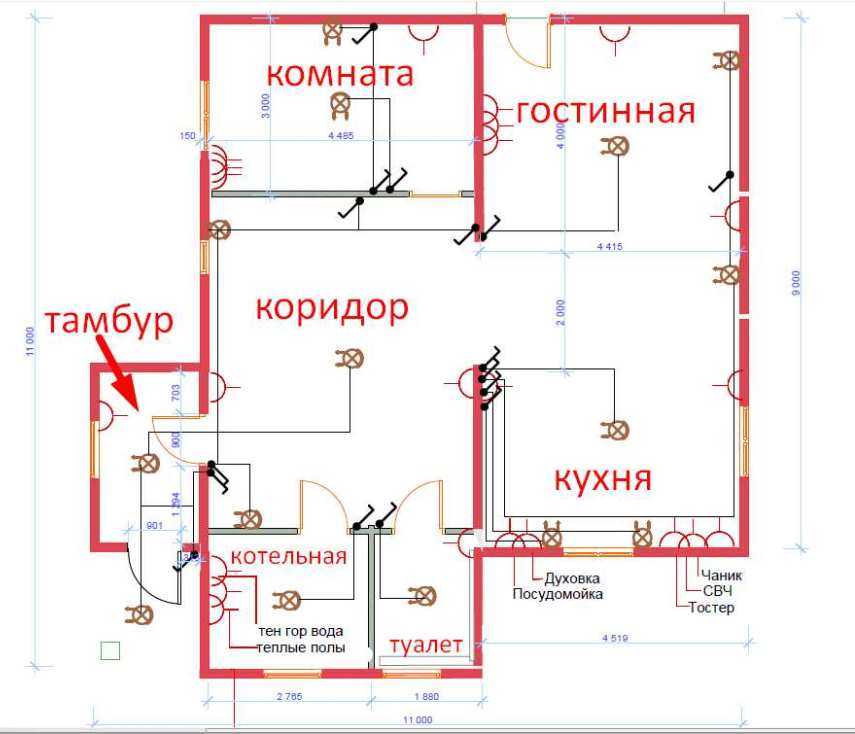

Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д.

Чтобы составить схему проводки самостоятельно, рекомендуем изучить следующие статьи:

1. Как расположить розетки в квартире: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
2. Правильное расположение светильников на потолке: https://samelectrik.ru/pravila-razmeshheniya-svetilnikov-na-potolke.html
3. Как составить схему электропроводки перед ремонтом: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html

Также возможно вам пригодится схема сборки распределительного щита (один из вариантов):

Единственное отличие — в вашем случае будет больше однополюсных автоматов, т.к. скорее всего групп розеток будет больше. Или же просто на одном автомате будет больше потребителей, если нагрузка не будет превышать 3,5 кВт на один автомат. Как мы и указывали в рекомендациях, розетки были разделены на несколько групп, дополнительно проводка защищена УЗО и реле напряжения. Последнее защитит квартиру от перенапряжения и выхода техники из строя при обрыве нулевого провода, что является нередкой ситуацией в старом жилом фонде.

Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории «Вопрос электрику»! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: как сделать электропроводку в квартире своими руками.

Как использовать программное обеспечение для электрического плана дома | Схемы подключения с помощью ConceptDraw PRO | Программное обеспечение для электрических чертежей и электрические символы

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.

Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для создания электрических схем.

ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение.
9Программное обеспечение 0003 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw PRO позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Схема соединений представляет собой исчерпывающую схему каждой системы электрических цепей, показывающую все разъемы, проводку, клеммные колодки, сигнальные соединения (шины) между устройствами и электрическими или электронными компонентами цепи. Он также идентифицирует провода по номерам проводов или цветовой маркировке. Схемы подключения необходимы для устранения неполадок и ремонта электрических или электронных цепей.

ConceptDraw PRO — это мощное программное обеспечение для быстрого и простого создания профессиональных электрических схем. Для этой цели вы можете использовать решение «Электротехника» из области «Инженерия» в парке решений ConceptDraw.

Electrical Drawing Software содержит 26 библиотек трафаретов, содержащих готовые к использованию предварительно разработанные векторные электрические символы, шаблоны и образцы, которые сделают ваш электрический чертеж быстрым, простым и эффективным.

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.

Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических элементов, MOSFET. , Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Выключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

Более 45 библиотек, которые помогут вам начать использовать программное обеспечение для проектирования строительных чертежей.

План квартиры УМЛ. Этот пример был создан в программном обеспечении для построения диаграмм и векторной графики ConceptDraw PRO с использованием библиотеки диаграмм классов UML Rapid UML Solution из области разработки программного обеспечения ConceptDraw Solution Park.

Данный образец показывает детальный план квартиры и используется строительными компаниями, дизайнерами квартир, агентствами недвижимости, при купле/продаже недвижимости.

Программное обеспечение для технического черчения для черчения технических схем, электрических и технических чертежей. Загрузите программу для рисования ConcepDraw бесплатно.

ConceptDraw PRO, дополненный: Решением для машиностроения, Решением для электротехники, Решением для химического и технологического проектирования из области промышленного проектирования, представляет собой мощное программное обеспечение для коммерческого и технического черчения. Его мощные инструменты рисования, предварительно разработанные векторные объекты, шаблоны, образцы полезны для создания всех видов технических чертежей и технических схем, электрических и механических схем, принципиальных схем и схем проводки, структурных чертежей и многого другого.

Планирование и строительство любого здания начинается с проектирования его плана этажа и набора электрических, телекоммуникационных, трубопроводных, потолочных планов и т. д. Решения области строительных планов ConceptDraw Solution Park могут эффективно помочь вам разработать все эти планы. Давайте быстро и легко создадим план электроснабжения дома в ConceptDraw PRO.

Программное обеспечение ConceptDraw PRO для построения диаграмм и векторного рисования предлагает решение для планов этажей из раздела «Планы зданий» в ConceptDraw Solution Park, позволяющее быстро и просто создавать собственные планы этажей.

ConceptDraw PRO предоставляет электротехническое решение из области промышленного проектирования ConceptDraw Solution Park.
Электротехническое решение
поможет вам быстро и легко создавать: электрические схемы, цифровые и аналоговые логические схемы, принципиальные и электрические схемы и схемы, схемы энергосистем, схемы технического обслуживания и ремонта, схемы печатных плат и усилителей, схемы интегральных схем.

При составлении плана электро- и телекоммуникаций необходимо отображать электрические схемы, схемы, электропроводку, цифровые схемы и планы электропроводки дома и т. д. На нем достаточно четко и лаконично показано расположение электрооборудования и схема электро- и телекоммуникаций.

Для облегчения старта используйте шаблоны и образцы решений плана Electric and Telecom, которые можно открыть прямо из библиотеки стандартных электрических символов и значков. Или создайте свои собственные электрические и телекоммуникационные схемы. Попробуйте сейчас, чтобы убедиться, насколько простым и аккуратным может быть чертеж электрического и телекоммуникационного плана с помощью ConceptDraw PRO!

Используйте программное обеспечение Electrical and Telecom Plan для разработки плана электроснабжения дома, плана электроснабжения жилого дома, плана беспроводной связи и других электрических визуальных и телекоммуникационных планов этажей для проектирования и строительства, включая розетки, выключатели и светильники.

Решение Floor Plans из области Building Plans в ConceptDraw Solution Park включает в себя 15 векторных библиотек трафаретов с 666 символами элементов дизайна интерьера, мебели и оборудования для рисования экономичных отелей и отелей с ограниченным обслуживанием, а также планов этажей с ночлегами и завтраками и планировок помещений с использованием ConceptDraw PRO. программа для построения диаграмм и векторной графики.

Принципиальная схема или схема соединений использует символы для представления частей цепи.

Электрические и электронные схемы могут быть сложными. Создание чертежа соединений со всеми составными частями нагрузки схемы облегчает понимание того, как компоненты схемы соединены. Чертежи электронных схем называются принципиальными схемами. Чертежи электрических цепей называются «электросхемами».

26 библиотек решения по электротехнике ConceptDraw PRO делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Диаграмма топологии сети отеля — решение «Компьютеры и сети» из раздела «Компьютеры и сети» в ConceptDraw Solution Park содержит примеры, шаблоны и библиотеку векторных трафаретов с символами оборудования локальной вычислительной сети (LAN) и беспроводной локальной сети (WLAN).

Используйте его для построения схем топологии физической и логической сети для проводных и беспроводных сетей компьютерной связи.

Создайте схему топологии сети

Схемы трубогиба

примеры типовых схем, требования и нормы

Самостоятельная прокладка ЛЭП в квартире начинается на этапе черновой отделки. Схема электропроводки в квартире зависит от наличия межкомнатных перегородок, бытовой техники, освещения. В работе также учитывается материал стен, напольного покрытия, точки прокладки сети.

Содержание

1. С чего начинать разводку линий электропередач в квартире
2. Требования, правила, нормы
3. Выбор кабеля
4. Расположение элементов электрической сети
5. Электропроводка, проводка, защита
6. Зачем нужна схема электропроводки в квартире
7. Варианты соединения элементов в электрических цепях
8. Особенности электропроводки в помещениях с повышенной влажностью
9. Линия электропередач в ванной
10. Кухонная электрика сеть
11. Как правильно выполнить разводку электропроводки
12. Разновидности схем электромонтажа
13. Расчет сечения кабеля по мощности
14. Расчеты
15. Materials (edit)
16. Typical schemes
17. Programs for designing electrical wiring in an apartment
18. Visio
19. Compass
20. Eagle
21. 1-2-3
22. Autocad
23. ArchiCAD
24. Elf
25. Self-design
26. Примеры схем для однокомнатной квартиры
27. Для двухкомнатной квартиры
28. Для трехкомнатной квартиры

С чего начинать разводку ЛЭП в квартире

Проведение электричества в доме следует лечить с должным вниманием и ответственностью.

Электромонтаж начинается с составления плана, который покажет конечный результат. В проекте отображается общий дизайн, расстановка мебели и бытовой техники. В процессе составления можно проверить вероятные точки «холодного резерва» — места, где, скорее всего, будут спрятаны розетки. После общего планирования выбирается схема ЛЭП.

Грамотный дизайн поможет Вам не тратить время и деньги.

Требования, правила, нормы

В квартире или доме электромонтаж осуществляется только в соответствии с правилами ПУЭ и соблюдением норм безопасности.

Кабель выборочный

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травматизма и поломок бытовой техники согласно требованиям ПУЭ применяют:

• Провода ВВГ-2 или ВВГ- 5 сечением 6 мм2 — подключение квартирного ввода к распределительному щитку;
• Кабель ВВГ-3 сечением 2,5 мм2 — магистральные линии сети и подключение к розеткам;
• Провод ВВГ-3 сечением 1,5 мм2 — выключатели и осветительные приборы.

Сечение проводов позволяет выдерживать максимально допустимую нагрузку.

7 редакция ПУЭ сообщает, что в жилых помещениях необходимо использовать только трехжильный медный провод с нейтралью, фазой и заземлением. В зависимости от точки разделения нуля заземление реализуется по системе TN-S с разделением рабочего нуля N и TN-C-S с разделением защитного заземления PE.

Расположение элементов электросети

В СНиП 23-05-25 указано:

• установка выключателей осуществляется на расстоянии 10 см от двери со стороны ручки;
• на каждые 6 квадратов устанавливается одна розетка, за исключением кухни;
• в ванной применяются приборы с влагозащитой IP44, подключаемые через УЗО, на расстоянии 60 см от душа и умывальника;
• розетки от газовой трубы удаляются на 50 см, от других коммуникаций — на 4 см.

Минимальное расстояние розеток от окна, двери, пола — 10 см, от потолка — 20 см.

Электропроводка, электропроводка, защита

Наружная электропроводка прокладывается в кабельных каналах

СНиП устанавливает:

• прокладка кабеля осуществляется только горизонтально или вертикально;
• скрытые провода монтируются под полом, в пустотах бетонных плит, маскируются штукатуркой или металлической втулкой;
• наружные линии проведены в кабельных каналах;

9Автоматические выключатели 0059 на 10 А подключаются к освещению, 16 А — к розеткам, 25 А — к мощным бытовым приборам;

• качественное УЗО должно срабатывать при токе утечки 100 мА;
• разводка осуществляется шинами, прикорневым и комбинированным способом.

Открытая проводка в квартире выглядит не эстетично, но в гараж вписывается идеально.

Зачем нужна схема разводки в квартире

Схему будущей разводки бытовой электропроводки в доме или квартире должны составлять только профессиональные электрики. Работы проводятся до начала ремонта. Правильный чертеж, на котором указаны основные узлы (выключатели, розетки, УЗО, осветительные приборы), позволит выбрать качественные материалы.

Схема отражает группировку проводов, особенности распределения нагрузки, управление электросетью. Это гарантирует безопасность эксплуатации и комфорт проживания в квартире.

Варианты соединения элементов в электрических схемах

Последовательное и параллельное соединение в электрических схемах

Перед планированием создания новой линии электропередач или замены существующей следует выбрать тип соединения частей цепи:

• последовательный — каждый узел замкнутой сети соединен со следующим, узловых контактов нет;
• параллельная — все части сети расположены отдельными группами, при выходе из строя одного узла остальные работают нормально;
• смешанный — в разных областях используется разный тип соединения.

Если в последовательной системе выйдет из строя один элемент, вся сеть перестанет функционировать.

Особенности электропроводки в помещениях с повышенной влажностью

До 1996 года запрещалась установка розеток в ванных комнатах и ​​кухнях. Теперь это разрешено.

Линия электропередачи в ванной комнате

Зоны электробезопасности в ванной комнате

Помещение с очень влажной средой, водозаборными устройствами, токопроводящими трубопроводами сегодня оборудуется средствами электробезопасности. Линия устроена так:

• подключается через УЗО с порогом срабатывания до 30 мА;
• с заземлением TN-S с электробезопасной нейтралью;
• предусматривает выпуски во влагостойком корпусе на расстоянии 60 см от душевой кабины и 130 см от пола.

Стандартная сантехника на 220 В не подходит. Их заменяют аналогами на 12 А.

Кухонная электрическая сеть

Кухня не только подвержена воздействию влаги. На него приходится большая часть нагрузки. Организация проводки осуществляется при соблюдении следующих условий:

• установка отдельного УЗО для мощного оборудования;
• электрическое подключение отдельным способом;
• прокладка отдельных кабелей к силовым приборам;
• размещение розеток в 50 см от газовой плиты;
• Расположение электропроводки 40 см от газовых труб, аккумуляторов.

В хрущевке не предусмотрено заземление, поэтому в санузле, на кухне и других комнатах проложен трехжильный кабель.

Как правильно выполнить разводку электропроводки

Вариант схемы для частного дома

Для правильного проведения электропроводки вам потребуется:

1. Выберите тип электропроводки — в распределительной коробке, в форме звезды или петли.
2. Составьте электрический план. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
3. Рассчитать количество потребителей.
4. Рассчитать количество розеток.
5. Разделить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
6. Создать схему размещения выключателей (90 см от пола) и розеток (до слева от двери, в прихожей — на высоте 40 см, на кухне — на высоте 9от 5 до 115 см).
7. Начертите схему подключения к электрощиту. Кабели не должны пересекаться, находиться на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
8. Рассчитать длину кабеля и количество машин.

Все вспомогательные автоматы подключаются к одному, мощностью не менее 63 А.

Разновидности схем электропроводки

Схемы электропроводки в квартире бывают трех видов:

• В распределительной коробке. В КПП установлены счетчик и автоматы. Силовой кабель направлен в квартиру, выведен в распределительную коробку каждой комнаты. Тип подключения распределительных коробок – последовательный. От них расходятся кабели к освещению, выключателям, розеткам.
• Звезда. Прямое подключение каждой розетки к электрощиту и наличие автомата у каждого потребителя. Преимущества системы – ремонт на отдельном участке без отключения общего электроснабжения квартиры. Минусы — нужно много кабеля.
• Плюм. Потребители подключаются к панели напрямую. Перед этим их формируют в группы, взяв от каждой отдельный кабель.

Комбинируйте типы проводки для повышения эффективности линии электропередач.

Расчет поперечного сечения кабеля по мощности

Схема электрических линий также содержит информацию о силе тока и материалах.

Расчеты

Для расчета оптимального сечения кабеля используется формула I = P/U, где P — показатель общей мощности оборудования, а U — напряжение. После расчетов можно пользоваться табличными данными.

Материалы (редактировать)

Ввод электричества в дом из гофротрубы

Для организации электропроводки чаще всего используют:

• ВВГ-5х6 — провод пятижильный. Нужен для питания подъездной электрощитовой и квартиры в новостройке трехфазным электроснабжением.
• ВВГ-2х66 — кабель двухжильный для сетей с двухфазным питанием. Тянется от подъезда к основному щиту.
• ВВГ-3х2,5 — провод трехжильный для квартирной электропроводки. Соединяет электрический щит и распределительные коробки.
• ВВГ 3х1,5 — трехжильный кабель. Соединяет распределительные коробки с розетками, источниками света.
• ВВГ-3х4 — витой провод, питание электроплиты.

Тип проводника указан на схеме.

Типовые схемы

Схема и схема разводки 2-х комнатной квартиры

При монтаже ЛЭП руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План расстановки электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую входит техника для ванной комнаты и кухни, во вторую – гостиной и прихожей. Нагрузка разделена на две сети высокой мощности. Если один выходит из строя, второй работает нормально.

На схемах, отражающих систему электроснабжения двухкомнатной квартиры, предусмотрен электрощиток рядом с дверью. Электропроводка разделена на группы потребителей отдельным автоматом. Точно так же запитывается частный панельный дом или двухуровневый дуплекс.

Программы для проектирования электропроводки в квартире

Компас

При отсутствии навыков черчения допускается использование специальных сервисов.

Visio

Графическая программа с простым интерфейсом. В ней удобно работать начинающим мастерам. Доступ бесплатный, сервис русифицирован, но функций очень мало.

Компас

Профессиональное программное обеспечение с обозначениями и именами всех узлов электросети. Пользователь работает бесплатно. Есть русскоязычная версия, необязательная понятна специалисту, но сложна для новичка.

Eagle

Программный интерфейс Eagle

Графический редактор для разводки и печатных плат. Надпись осуществляется вручную или автоматически. Программа имеет платную и бесплатную версию. У последнего меньше возможностей.

1-2-3

Бесплатный сервис с русскоязычным интерфейсом. Редактор удобный, а список символов можно распечатать и наклеить на коммутатор.

Autocad

Программное обеспечение для проектирования с множеством версий. В бесплатной можно нарисовать самую простую и сложную проводку. Редактор русифицирован, понятен и прост.

ArchiCAD

Чертежи в ArchCAD в плоском виде по слоям

Программное обеспечение для профессиональных архитекторов, создающих трехмерную модель помещения. Специальная «книга макетов» позволяет сохранить вашу работу. Архикад также отражает изменения, которые необходимо внести в проект.

Эльф

Пособие, с помощью которого дизайнеры создают рисунки любой сложности. Элементы берутся из базы данных. Ток в цепи рассчитывается программой, она подсказывает тип автомата.

Самостоятельная разработка

Таблица расчета сечения кабеля

Правильная схема подключения получится только при наличии навыков и профессионального образования. Вам нужно будет действовать по следующему алгоритму:

1. Составить общий чертеж с указанием планировки квартиры.
2. Перевести на бумагу все части сообщения с указанием расшифровки.
3. Нарисуйте точки расположения электроприборов согласно условным обозначениям.
4. Указать места установки розеток, освещения, выключателей, соединительных кабелей, разделив их на зоны.
5. Для упрощения задачи — проложить электропроводку по полу или под обшивкой, обозначив линии пунктиром.
6. Рассчитать количество материалов.
7. Рассчитайте силу тока по формуле и сечение кабеля по таблице.
8. Длину провода укажите с запасом 3 м.
9. Разметить место квартирного щитка для подключения (в коридоре).
10. Нарисуйте УЗО на 16 и 20 А.
11. Укажите количество розеток и распределительных коробок.
12. Добавьте в схему расходные материалы и составьте их список.

Если оформляется схема электропроводки однокомнатной квартиры, где на кухне стоит электрическая плита, необходимо добавить УЗО на 32 А.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети не более 25 А, поэтому реализованная схема предусматривает 1 цепь на 1 автомат. Так хрущевка была связана с розетками в советское время. В настоящее время используются независимые раздельные схемы с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей количеством цепей. Двухкомнатный тип жилья чаще всего составляют:

• розетки — выбираются по количеству комнат и делятся на группы.
• 3 линии кухни — для источников света, мощной и вспомогательной бытовой техники.
• 2 группы в отдельных ванных комнатах.

Для АСУ прокладывается отдельная сеть.

Для трехкомнатной квартиры

На схеме квартирной электропроводки показан вывод большого количества кабелей от одного распределительного щита. В трехкомнатной квартире используются раздельные схемы электроснабжения со своими защитными устройствами на 25 и 40 А.
