Схема подключения трехфазная розетка: Подключение трехфазной розетки

Подключение трехфазной розетки 380 и 220 вольт

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Виды розеток
  • 2 Схемы подключения
    • 2.1 Рассмотрим подключение трехфазной розетки с 4 контактами.
    • 2.2 Подключение проводов к разъемам
  • 3 Монтаж розетки
    • 3.1 Рассмотрим порядок подключения трехфазных розеток на примере розетки фирмы ABB.
  • 4 Проверка монтажа
  • 5 Проверка напряжения

Трехфазные розетки применяются для подключения приборов и оборудования большой мощности, таких как электроплиты, печки, кондиционеры, системы вентиляции и т.д., к электрическим сетям с напряжением 380 вольт.

Виды розеток

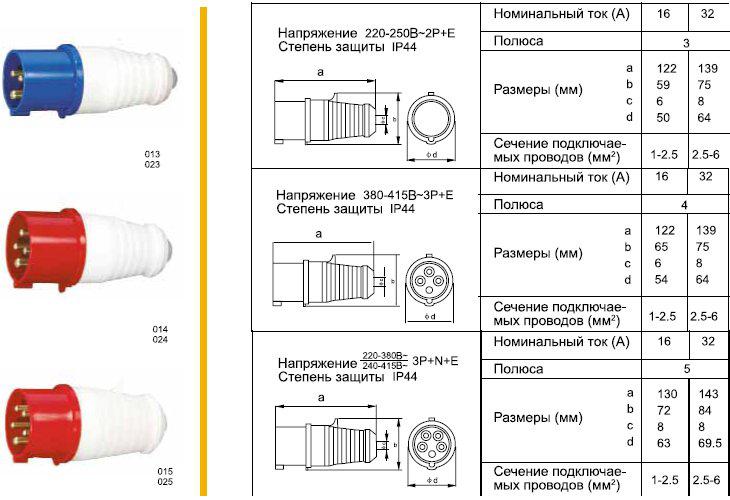

Трехфазные розетки встречаются различных видов, форм и функциональности, ниже перечислены основные варианты:

  • Стационарные на 4 контакта. В них входит накладная или встраиваемая розетка на 380 В и вилка, такие, как правило, применяются для питания бытовой электрической плиты и позволяют подсоединить 3 фазы и один общий ноль;
  • Стационарные с пятью контактами служат для подключения пятижильного электрокабеля: 3 фазы, общий и защитный нули. Выпускается с разной степенью пыле- и влагозащиты и устанавливаются на ровной поверхности. Наиболее популярный диапазон максимального тока лежит в пределах от 16 А до 40 А. На штепселях расположено соответствующее количество штырьков, также они имеют конструктивный шип, который вставляется в паз розетки, тем самым исключая неправильную стыковку.

При необходимости разъемного соединения электрокабеля используется трёхфазная розетка навесной установки. По большей части, их эксплуатируют на улице или во влажных помещениях и имеют IP54. Для особо тяжелых условий эксплуатации производителями выпускаются разъемы с повышенной степенью IP67, работающие даже под водой.

  • Существуют также розетки на 3 фазы, способные выдержать и куда большие токовые нагрузки до 125 ампер и выше. Применяют такие разъемы для питания мощного промышленного оборудования. Как правило, при такой мощности предъявляются повышенные требования к защите: большая часть устройств имеет маркировку IP67.

Схемы подключения

На многих современных разъемах можно встретить условные обозначения, помогающие облегчить монтаж проводов. Фазы в большинстве случаев обозначаются следующим образом L1, L2, L3, нули: общий — N, защитный — PE или значком заземления.

Рассмотрим подключение трехфазной розетки с 4 контактами.

После счетчика электроэнергии установлен четырёхполюсный автомат, к которому подходят три фазы и нулевой провод. В момент превышения допустимых величин по току, автомат отключает все фазы и нулевой провод, тем самым нивелируя негативные последствия от перегрузок и защищая цепь от коротких замыканий. Шина защитного нуля может подключаться непосредственно к потребителю.

В случае трёхфазной розетки на пять контактов схема подключения схожа, основное отличие в том, что PE подводится непосредственно в розетку.

Если взамен автоматического выключателя установить УЗО (Устройство защитного отключения), то это повысит безопасность в работе человека с оборудованием. При возникновении утечки на корпус, УЗО автоматически отключит питание. Таким образом, риск поражения током сведен к минимуму.

Подключение проводов к разъемам

В выпускаемых промышленностью установочных изделиях используют 2 вида зажимов:

  • винтовой,
  • самозажимной.

В первом варианте оголенный конец провода устанавливается в специальное гнездо и удерживается там посредством закрученного винта. Этот способ применяется с давних пор, но со временем крепления ослабевают и надлежит выполнять периодический контроль соединения жил кабелей и клемм.

Второй вариант относительно новый. Он не только позволяет сэкономить время, необходимое для расключения кабельной продукции, но и исключить некачественную затяжку клемм. При этом надежность соединения выше.

Порядок подсоединения проводов следующий:

  1. жилы в оплетке вставляются в зажим до упора;
  2. затем в специальный паз заводится шлицевая отвертка и слегка поднимается, позволяя всей подвижной конструкции зафиксироваться внутри корпуса розетки. При этом прорезается изоляция и закрепляется провод, тем самым получается надежный электрический контакт с клеммой трехфазной розетки;
  3. по окончанию фиксации отвёртка убирается.

Монтаж розетки

Рассмотрим порядок подключения трехфазных розеток на примере розетки фирмы ABB.

  • Сначала разбираем розетку на составляющие элементы, выкрутив пару винтов крепления на передней. Она состоит из основания (базы), крышки, уплотнительного кольца с отверстием 20 мм и механизма розетки, помимо этого, в комплекте имеется резиновый сальник для скрытого подключения проводки из стены или заведения кабелей внутрь без гофры.
  • Сперва необходимо зафиксировать в выбранном месте основание. Для чего приставляем базу к стене, выравнивая её по месту посредством уровня. Затем простым карандашом делаем отметки на местах крепежных отверстий. Если стена дерева или гипса, то можно основание можно сразу крепить саморезами. Если стена кирпичная или бетонная, то предварительно перфоратором проделывают отверстия диаметром 6-8 мм, в которые устанавливают дюбеля соответствующего диаметра и уже после крепят основание, вкручивая шурупы.
  • Затем подготавливают силовой кабель. Для этого заводят гофру в сальник на 1-2 см, а кабель протягивают еще на 9-10 см внутрь корпуса.
  • Далее снимают общую защитную оболочку, оставляя 25-30 мм, и оголяют концы проводов на 10-12 мм. При этом жила защитного заземления делается немного короче других, но изоляции с нее срезается больше.
  • После проведённых манипуляций, заводят концы проводов в соответствующие места согласно маркировке и фиксируют с помощью отвертки.
  • Следующим шагом, устраивают проверку надежности крепления кабеля и правильности сборки, закрывают крышку и затягивают винты.
  • В итоге после несложных действий устройство готово к использованию.

Проверка монтажа

После установки трехфазной розетки, до начала эксплуатации всегда проверяют схему на отсутствие ошибок.

Для большинства приборов фазы к штекеру или розетке могут подключаться на любые клеммы, кроме предназначенных для рабочего и защитного кабелей.

В некоторых случаях часть оборудования с трехфазными двигателя будет работать некорректно, т.к. направление вращения двигателя будет противоположным. Для нормальной работы следует поменять друг с другом собой любые два проводка с фазами.

В то же время если перепутать менять местами подсоединения рабочего и защитного ноля, то это может привести к печальным последствиям: нарушится действие защиты от короткого замыкания и поражения током, возникнет риск пользования электроустановкой.

Сразу после окончания монтажных работ выполняют следующие действия:
Проводят тщательный осмотр всех контактов на предмет их надежности.
Измеряют параметры сопротивления изоляции жил.

Сопротивление изоляции проверяют мультиметром или тестером.

Для этого необходимо:

  • Один щуп ставят на зажим с защитным проводом, другим по очереди касаются оставшихся клемм.
  • Первый щуп ставят на клемму с рабочим нулем, вторым попеременно проводят по контактам с фазами.
  • Один щуп – на фазную точку, другим проводят по оставшимся фазам.
  • Проверяют оставшиеся фазы.

Если при какой-либо проверке будет маленькое сопротивление, то это свидетельствует об ошибке при монтаже или неисправности самого проводки. Если все выполнено правильно, то на циферблате прибора будет прочерк, указывающий на очень высокое сопротивление. Только при таком условии положение лепестка автомата можно переместить на ”ON”.

Проверка напряжения

Параметры питания определяют мультиметром или вольтметром. Между любыми фазными контактами показания составляют порядка 380 В, между рабочим нулем и фазами — напряжение 220 В, между защитным нулем с фазами также около 220 В. Если все указанные цифры совпадают, то трёхфазная розетка готова к использованию.

Таким образом, можно самостоятельно подвести питание к трехфазной розетке или устранить маленькие неисправности, связанные с подобным оборудованием, избежав ошибок, связанных с подключением кабеля.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Трехфазная розетка

Содержание

  • Схема подключения
  • Как она устроена
  • Технология подключения трехфазной розетки
  • Заключение

Если вы не электрик, то вам привычно видеть простые однофазные розетки, которые используются в быту. Их вполне хватает для повседневной работы. Напряжение однофазных розеток 220В. Но, электрики и более опытные пользователи знают, что существует и трехфазная розетка, напряжение которой 380В. Чаще всего трехфазные розетки и вилки используются на производстве, где повышенные нагрузки. Хотя, в быту такие розетки тоже нашли применение.

Все зависит от бытовых приборов, которые используются. Чаще всего они подключаются к стандартной розетке 220В. Но, иногда для плиты, для бытового станка, электродолбилки и подобных электрических приборов нужны трехфазные розетки с 380В напряжением. В чем их особенность? Какова схема подключения трехфазной розетки? Как ее можно подключить? Какие виды разъемов бывают? Ответы на эти вопросы можно найти в нашей статье.

Схема подключения

Не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

Сперва входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А. В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку.

Как она устроена

Основное отличие изделий в их дизайне. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

  1. Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).
  2. Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.
  3. При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).

Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

Обратите внимание! Есть электроплиты, которые работают только от сети 380В. Розетка для электроплиты должна быть соответствующей. Из этого видео вы узнаете, как выполнить подключение подобной электроплиты.

Если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм2. Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм2.

Ниже приводятся разновидности изделий по некоторым признакам:

  1. Способ монтажа.
  2. Устойчивость к окружающей среде.
  3. Назначение.

Что касается способа установки, то можно отметить такие изделия:

  • открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;
  • силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.

Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.

Обратите внимание! Некоторые разъемы могут быть оснащены выталкивателями вилки, таймером или системой УЗО.

Теперь давайте рассмотрим, как подключить трехфазную розетку.

Технология подключения трехфазной розетки

Если с подключением розетки на 220В сможет справиться каждый, то вот для работы с трехфазной розеткой нужно иметь подробную инструкцию. Ведь здесь уже не можно менять местами фазу и ноль. Подключение трехфазной розетки выполняется следующим образом:

  1. Для начала потребуется отключить напряжение на щитке. Затем нужно проверить, нет ли в проводах напряжения, используя индикаторную отвертку.
  2. Дальше на провод надевается сама розетка и фиксируется на стене.
  3. Провода оголяются, чтобы можно было выполнить соединение.
  4. На контакты розетки L1, L2 и L3 нужно подключить фазы А, В и С.
  5. Дальше ноль подключается к N контакту (голубой провод).
  6. Заземление подключается к РЕ (зелено-желтый провод).
  7. Теперь можно подавать электропитание, протестировать фазу и измерить напряжение на клеммах.

Что касается вилки, то она подключается так:

  1. Для начала ее нужно разобрать, направить туда гибкий кабель.
  2. В ней есть соответствующие штырьки, к которым и подключается фаза, ноль и защита.
  3. Кабель фиксируется, вилка собирается обратно.

Подробнее о том, как подключить трехфазную розетку, вы можете узнать из этого видео.

Заключение

Теперь вы знаете, как именно можно подключить трехфазную розетку и использовать ее. Эту работу должен выполнять квалифицированный электрик. Лучше не рисковать, чтобы не наделать ошибок. Но, все же, если вы уверены в своих силах и готовы самостоятельно сделать все с ноля, то, придерживаясь правил безопасности, вы сможете это сделать.

  • Как правильно установить варочную панель в столешницу

  • Как установить инфракрасный обогреватель самостоятельно

  • Как подключить кондиционер к электросети самому

  • Подключение телефонной розетки rj11, схема

Как использовать программное обеспечение для электрического плана дома | Электрические символы, электрические схемы | Символы технологической схемы

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.

Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для создания электрических схем.

ConceptDraw — это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение.
9Программное обеспечение 0003 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw PRO позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.

Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET. , Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Выключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

Решение для химической и технологической инженерии из области промышленной инженерии ConceptDraw Solution Park — это уникальный инструмент, который содержит множество предварительно разработанных символов схем технологических процессов для легкого создания различных схем химических и технологических схем в ConceptDraw PRO.

ConceptDraw PRO — это мощное программное обеспечение для построения диаграмм и векторной графики. Расширенное решением для химической и технологической инженерии из области промышленной инженерии ConceptDraw Solution Park, оно стало лучшим программным обеспечением для химической инженерии.

  • Условное обозначение трехфазной промышленной розетки
  • Условное обозначение трехфазной промышленной розетки
  • Расположение розетки | Элементы дизайна — Розетки | Электрические …
  • Обозначение трехфазной розетки
  • Обозначение трехфазной розетки
  • Условное обозначение на чертеже розетки
  • Электрические обозначения — квалификационные | Электрические символы , Электрические …
  • Символ 3-фазной розетки
  • Как пользоваться программой House Electrical Plan | Чертеж Символ розетки
  • Символ розетки
  • Символы технологической схемы |
  • 3 Символ розетки
  • Символ 3-фазного трансформатора
  • Символ розетки
  • Www Символ розетки
  • 900 Что такое электрическая розетка Розетка
  • 3-фазная электрическая схема
  • Электрические символы, электрические схемы | Как пользоваться домом . ..
  • Электрический символ промышленной розетки
  • Символ Двойная розетка
  • ERD | диаграммы отношений сущностей, программное обеспечение ERD для Mac и Win
  • Блок-схема | Основные символы блок-схемы и их значение
  • Блок-схема | Дизайн блок-схем — символы, фигуры, трафареты и значки
  • Блок-схема | Символы блок-схемы
  • Электрика | Электрические чертежи – электрические схемы и схемы
  • Блок-схема | Общие символы блок-схем
  • Блок-схема | Общие символы блок-схем

Трехфазное подключение

Необходимость в трехфазном питании или обслуживании возникает при наличии тяжелого оборудования, такого как большие двигатели (свыше 5 л.с.), потому что такое крупное оборудование требует высоких пусковых и рабочих токов.

[adsense1]

Для больших зданий, заводов и офисов требуется больше электроэнергии, чем для бытовых установок. Поэтому, как правило, они часто устанавливаются с трехфазной проводкой или трехфазным питанием.

Трехфазное питание обычно используется для оборудования с высокой номинальной мощностью, такого как большие кондиционеры, высокомощные насосные агрегаты, воздушные компрессоры и двигатели с высоким крутящим моментом.

Поэтому он редко используется для бытовых установок, но обычно используется в коммерческих зданиях, офисах и промышленных установках.

Трехфазное питание переменного тока

Трехфазное питание переменного тока вырабатывается трехфазным генератором переменного тока (также называемым генератором переменного тока) на электростанциях.

В генераторе переменного тока три обмотки статора (или, скажем, три независимые катушки), как правило, разделены некоторым числом градусов вращения, и, следовательно, ток, создаваемый этими катушками, также разделен на несколько градусов вращения, что обычно составляет 120 градусов.

[adsense2]

Эта трехфазная мощность от генераторов переменного тока далее передается на распределительный конец по линиям электропередач.

Трехфазное питание от трансформатора распределительной линии подается в дом или пункт обслуживания здания. Большинство промышленных и коммерческих услуг состоит из трехфазных систем, которые обычно работают при напряжении 415 В между фазами и 230 В между фазами и нейтралью.

Трехфазная система состоит из трех проводников, в отличие от одного проводника в однофазной системе, за исключением нейтрального проводника. В дополнение к трем фазам для трехфазной четырехпроводной системы требуется дополнительный нейтральный проводник.

Трехфазные системы могут быть трехфазными трехпроводными или трехфазными четырехпроводными системами. Трехфазное 3-х линейное соединение состоит из трех фазных проводников и используется только там, где нет необходимости подключать фазу к нейтральным нагрузкам.

Эти соединения могут быть звездой или треугольником в зависимости от вторичной обмотки распределительного трансформатора.

Трехфазная 4-проводная система – это наиболее часто используемое соединение, состоящее из трех фазных проводников и одного нейтрального проводника.

В этой трехфазной проводке освещение, малая бытовая нагрузка и розетки часто подключаются между фазой и нейтралью, в то время как более крупное оборудование, такое как кондиционеры и электрические обогреватели, подключается между двумя фазами (т. е. между фазами).

Для эффективного и сбалансированного подключения как однофазных, так и трехфазных нагрузок предпочтительнее трехфазное четырехпроводное соединение звездой.

Это соединение позволяет подключать фазу к нейтрали для небольших нагрузок. Трехфазное четырехпроводное соединение треугольником используется только там, где нагрузка между фазой и нейтралью очень мала по сравнению с трехфазной нагрузкой.

Трехфазные цепи могут обеспечивать квадратный корень из 3 (1,732) раз большей мощности по сравнению с однофазной мощностью при том же токе. Таким образом, трехфазная система экономит затраты на электромонтаж за счет уменьшения размера кабеля и связанных с ним электрических устройств.

Мы можем легко наблюдать трехфазные цепи, глядя на линию электропередач во время движения по дорогам. Даже для большой системы электропередачи они представляют собой трехфазные линии электропередачи, если только они не имеют постоянного тока.

Крупные отели, рестораны, большинство заводов, офисных зданий и продуктовых магазинов с мощными холодильными установками имеют трехфазное обслуживание.

Трехфазное электроснабжение для промышленной среды

На предприятиях или фабриках устанавливается трехфазное питание для подключения тяжелой техники и оборудования. Шины несут это трехфазное питание, от которого через кабели выводятся отдельные соединения к отдельным нагрузкам. На рисунке ниже показана принципиальная схема промышленной трехфазной проводки.

Трехфазное питание от коммунальных служб подключается к главному выключателю через трехфазный счетчик электроэнергии. Затем мощность главного выключателя передается на различные шины.

Эта панель также входит в комплект измерительного устройства для отображения таких параметров, как ток, напряжение, энергия и мощность. На рисунке ниже показано распределение мощности от главного щита к оборудованию и осветительной нагрузке.

Электроэнергия от главного распределительного щита распределяется на тяжелое машинное оборудование, а также на щиты освещения с розетками. Мощность, распределяемая через однофазные и трехфазные субсчетчики, показана на рисунке ниже.

Трехфазное электроснабжение домов или офисов необходимо, если однофазное питание не может удовлетворить требования нагрузки. Эффективное использование трехфазного питания зависит от сбалансированного распределения нагрузки по каждой фазе трехфазного источника питания.

Таким образом, однофазные нагрузки в офисах или домах должны быть подключены к каждой фазе таким образом, чтобы была достигнута максимально возможная балансировка нагрузки.

Основные компоненты трехфазной проводки к дому, зданию или офисному помещению показаны на рисунке ниже.
При этом проводники служебного ввода подключаются к трехфазной вводной панели. Эта панель имеет трехфазный главный выключатель или иногда три отдельных патронных предохранителя.

Этот трехфазный выключатель состоит из трех вводных наконечников для питания трех вертикальных шин. Этот главный выключатель имеет одну рукоятку, так что все нагрузки отключаются одновременно, а также в случае электрических неисправностей он отключает или размыкает все нагрузки одновременно.

Питание от этой главной панели подключено к ответвленным цепям. Главный щит может состоять из однополюсных, двухполюсных или трехполюсных выключателей для этих ответвленных цепей, где подключены нагрузки фаза-земля, фаза-фаза или трехфазные нагрузки.

На приведенном выше рисунке мощность от опоры электросети подключается к подцепям через трехфазный счетчик энергии, трехфазный выключатель (3-полюсный 60 А), двухполюсное УЗО, двухполюсный автоматический выключатель и однополюсный автоматический выключатель.

Подключение однофазной и трехфазной нагрузки к трехфазному источнику питания показано на рисунке ниже. Мы можем подключить однофазные нагрузки к трехфазным подцепям через переключатели или MCB.

Но для трехфазных нагрузок, таких как двигатели, их необходимо подключить к трехфазной сети через контактор или прерыватель.

Трехполюсный выключатель с соответствующим номинальным током используется для подключения трехфазного двигателя. Следует соблюдать надлежащую осторожность при подключении трехфазных проводов к двигателю, поскольку направление вращения можно изменить, просто поменяв местами любой из двух проводов трехфазной системы.

Схема подключения трехфазного двигателя к источнику питания вместе с проводкой управления показана на рисунке ниже. Это схема кнопочного управления пуском и остановом, которая включает в себя контактор (M), реле перегрузки, управляющий трансформатор и кнопки.

Контактор содержит контакты большой нагрузки, предназначенные для работы с большим током. Реле перегрузки защищают двигатель от перегрузки, отключая питание катушки контактора.
