Как подключить скважину к дому

Когда отсутствует водопровод, частные дома и дачи получают воду из колодцев и скважин.

Из статьи вы узнаете, где расположить и как обслуживать скважину, как сделать ввод воды в дом и какие системы водоснабжения использовать в той или иной ситуации.





Содержание

  1. Требования к скважинам
  2. Ввод воды в дом
  3. Как подключить скважину к дому
  4. Фильтрация воды

Требования к скважинам

Следует придерживаться таких требований к скважинам:

  • Расстояние от канализационного колодца до скважины. Если колодец герметичен, и фекальные массы удаляет автомобиль-ассенизатор, располагайте скважину не ближе 40 метров от колодца. Если жидкость в септике впитывается в грунт, расстояние до колодца 50-60 метров и зависит от объема канализационного стока в сутки. 1-2 кубометра – 50 метров. 4-5 кубометров – 60 метров.
  • Обязательно нужна проверка воды в санитарной инспекции. Потому что воду для мытья посуды не кипятят – бактерии из воды оседают на посуде. Этой же водой моют руки. Пробурив скважину, качайте из нее воду до тех пор, пока вода не станет прозрачной. Это занимает от 2-х дней (на абиссинских скважинах) до 3-х месяцев.
  • Вода попадает в скважину через стенки водоносного слоя. Если в работе скважины возникают перерывы в 1-2 месяца, стенки заиливаются и теряют пропускную способность. Чтобы этого не произошло, 1-2 раза в неделю по 2-3 часа качайте воду из скважины для профилактики заиливания. Один раз в 3-5 лет относите воду на анализ в санитарную инспекцию.
  • Раз в 3-5 лет или после снижения дебета (производительности) скважины, промывайте ее струей воды. Для этого используйте поливальную или пожарную машину. Промывка раскроет заиленные каналы стенок, поднимет ил со дна и вынесет его на поверхность. После промывки откачивайте воду из скважины 1-2 дня до полного очищения и появления чистой воды.

[attention type=red]Не бурите скважину ближе 50 метров от септика, вода из него не пригодна для питья.[/attention]

Ввод воды в дом

Чтобы провести воду в дом, необходимо сделать водопровод и защитить его и скважину от мороза.

Водопровод делают из резинового шланга, полиэтиленовых, пластиковых или металлопластиковых труб внутренним диаметром 20-30 мм. Чтобы сохранить их от повреждения и морозов, трубы укладывают под землей. Резиновый шланг легче в укладке и дешевле, но ненадежен.

Водопровод из металлопластиковых и полиэтиленовых труб монтируют с помощью резьбовых фитингов без использования специального оборудования. Водопровод из пластиковых труб собирают с помощью «паяльника», его продают в строительных и хозяйственных магазинах.

Чтобы защитить скважину от мороза, ее необходимо утеплить или оборудовать кессон (комнату для дополнительного оборудования). Для утепления применяют пенопласты и вспененный полиуретан (монтажная пена). Создание кессона увеличивает количество возможных схем водоснабжения дома из скважины.

Располагайте водопровод на глубине 1 метр, утеплите его теплоизоляцией для труб соответствующего диаметра. После прокладки и подключения водопровода, засыпьте траншею землей и уплотните грунт.

Как подключить скважину к дому
Схемы с погружным насосом

Существует 3 схемы подключения скважины к дому с погружным насосом:

  • Погружной (скважинный, глубинный) насос – накопительный бак – потребители воды. Накопительный бак устанавливают на чердаке здания. Перепад высот между накопительным баком и потребителями воды в 10 метров создает давление в 1 бар. Плюс этой схемы – простота и дешевизна, не нужны гидроаккумулятор, датчик давления и дополнительный насос. Минусы – насос поднимает воду на большую высоту, поэтому падает производительность. Давление воды не превышает 1 бар, что недостаточно для подключения посудомоечной и стиральной машины или газового автоматического водонагревателя (колонки). Эту схему применяют при глубине скважины до 70 метров.
  • Погружной насос – гидроаккумулятор – датчик давления – потребители воды. Гидроаккумулятор (ГА) устанавливают возле ввода воды в дом или в кессоне. Датчик давления включает и выключает насос после достижения установленного давления воды. Плюсы – давление в системе регулируют датчиком давления. Минусы – при использовании ГА малого объема (до 100 литров) насос работает в тяжелых условиях частого включения\выключения, это снижает ресурс и надежность. Эту схему применяют при глубине скважины до 50 метров с центробежными насосами и до 30 метров с вибрационными.

[attention type=green]Подключение гидроаккумулятора к насосу (не важно, в скважине он или на поверхности) продлевает срок службы и повышает надежность насоса. [/attention]

  • Погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Погружной насос накачивает воду в накопительный бак по сигналам датчика уровня воды. Дополнительный насос создает давление в системе водоснабжения, гидроаккумулятор устраняет перепады давления воды. Плюсы – погружной насос работает в комфортном режиме включения/выключения при максимальной производительности, нет нужды поднимать воду на 10-15 метров выше, чтобы создать давление в кранах. Минусы – надежность дополнительного насоса зависит от объема ГА. Чем выше объем, тем меньше циклов включение/выключение за единицу времени, тем меньше пусковые нагрузки. Эту схему применяют для скважин любой глубины. Высота подъема воды зависит только от мощности насоса.
Схемы с поверхностными насосами

Насос – ГА – датчик давления. Плюсы – невысокая стоимость, не нужно покупать глубинный насос и накопительный бак. Минусы – применяют для скважин, где расстояние до воды меньше 5 метров. Надежность и срок службы насоса зависят от объема ГА.

Схемы с насосными станциями

Насосная станция – агрегат, который состоит из поверхностного насоса, ГА небольшого объема (до 20 литров) и датчика давления. Схемы такие же, как для поверхностного насоса. Надежность насоса увеличивается при подключении дополнительного ГА.

[attention type=green]Все схемы подключения насосов и насосных станций применяют к скважинам и к колодцам. [/attention]

Если финансы позволяют, то используйте схему погружной насос – накопительный бак – датчик уровня воды в баке – дополнительный поверхностный насос – гидроаккумулятор – датчик давления – потребители воды. Такая схема предпочтительна на всех скважинах, кроме абиссинской с тонкой трубой. На абиссинской скважине с тонкой трубой применяйте схему с поверхностным насосом или насосной станцией.

Фильтрация воды

Вода проходит через много слоев грунта, поэтому содержание микробов и опасных бактерий в ней мало. Но скважина динамична, в ней движется вода, возникают вибрации от насоса, осыпается грунт или поднимется ил. Вибрационные насосы нечувствительны к таким загрязнениям, поэтому грязь проходит через насос и попадает в водопровод. Центробежные насосы чувствительны к таким загрязнениям, при повреждении сетчатого фильтра грязь разрушает механизм насоса и в водопровод попадают металлическая стружка и пыль. Водяной фильтр сохранит бытовую технику и вас от грязи при любой схеме подключения воды из скважины.

Вода фильтруется с помощью водяных фильтров, которые устанавливают в систему водоснабжения. Сетчатый фильтр устанавливайте в доме, перед центробежным или поверхностным насосом. Фильтр грубой очистки устанавливайте между погружным насосом и накопительным баком. Фильтр тонкой очистки устанавливайте после ГА.

Водоснабжение дома из скважины имеет плюсы и минусы. К нему прибегают, когда невозможно подключить дом к центральному водоснабжению. Правильно выбирайте схему подключения к скважине. Следите за состоянием скважины и системы водоснабжения, и в вашем доме из кранов будет течь чистая безвредная вода.





Схема водоснабжения частного дома от скважины с гидроаккумулятором

Автор Монтажник На чтение 11 мин Просмотров 29.6к.
Обновлено

Скважинное водоснабжение в отсутствии центральной водоподающей магистрали позволяет обеспечить жилье намного более чистой водой, чем из колодца, и с меньшими финансовыми затратами на один погонный метр. Перед проведением всех работ по водообеспечению должна быть составлена схема водоснабжения частного дома от скважины с гидроаккумулятором или расширительным баком.

Чтобы выбрать оптимальный вариант водоснабжения частного загородного дома коттеджного типа или дачи, не помешает изучить особенности, преимущества и недостатки каждого из двух вариантов. Также полезно знать конструктивное устройство и принцип работы оборудования, используемого при организации водообеспечения индивидуальных домов.

Рис. 1 Конструктивное устройство гидравлического аккумулятора

Содержание

  1. Что такое гидроаккумулятор и реле давления
  2. Виды систем водоснабжения
  3. С накопительным баком
  4. С гидроаккумулятором
  5. Схема водоснабжения частного дома от скважины с гидроаккумулятором
  6. Гидроаккумулятор с погружным насосом
  7. Гидробак с поверхностным насосом
  8. Гидравлический аккумулятор в составе насосной станции
  9. Монтаж системы водоснабжения из скважины
  10. С погружным насосом
  11. С поверхностной насосной станцией

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. В отдельной статье подробно рассказывается про реле давления, в системе водоснабжения, как оно устроено, принцип работы, выбор и подключение.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

  • Позволяет задавать диапазон рабочих давлений в системе.
  • Устраняет последствия гидроударов.
  • Задает временные интервалы циклов включения-отключения электронасоса.
  • Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 — 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 — 9 м от поверхности земли, самый оптимальный вариант — применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Статья по теме:

Схема подключения гидроаккумулятора к насосу в системе водоснабжения. Возможно, что схема водоснабжения частного дома от скважины с гидроаккумулятором не обойдется без подключения гидроаккумулятора, а о подключении гидроаккумулятора к насосу можно почитать в отдельной статье.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

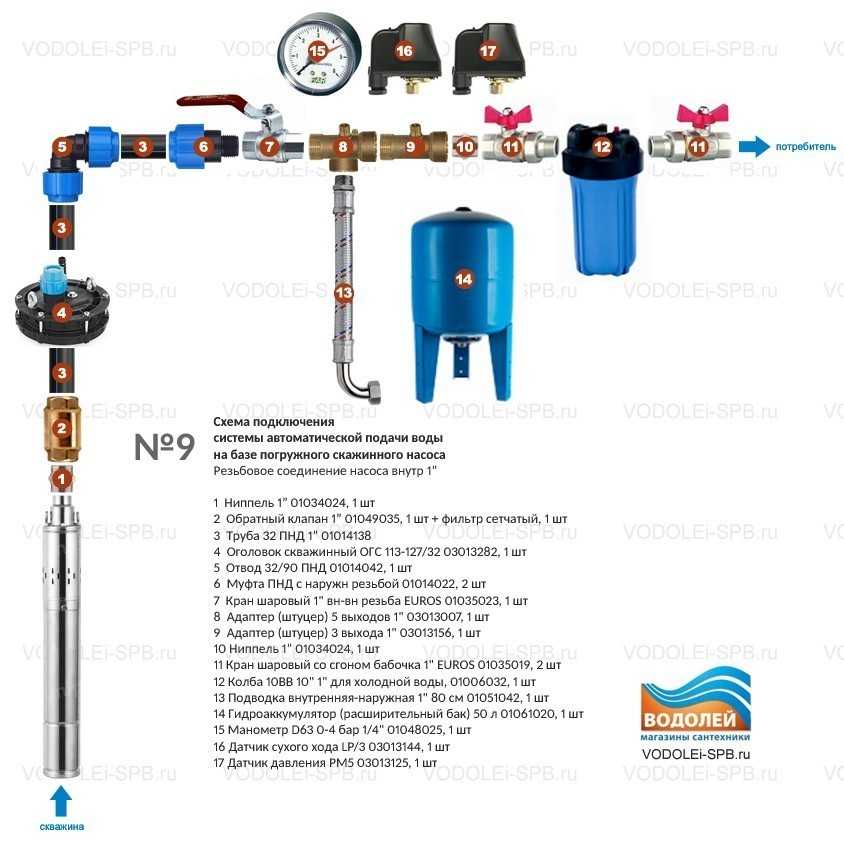

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Статья по теме:

Как найти воду на участке для скважины – народные и научные способы. Возможно будет интересно почитать расширенную статью про варианты самостоятельного и с привлечением специалистов воды на участке для бурения скважины или рытья колодца.

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

схемы, лучшие способы, нюансы работы

Прокладка трубопровода для водоснабжения – задача не менее ответственная, чем подбор и подключение насосного оборудования, обустройство источника воды. Неправильно проложенный водопровод в частном доме может привести к скачкам давления, нарушению работы системы.

Чтобы не было проблем, нужно внимательно изучить все тонкости работы. Мы поможем вам, предоставив полную информацию для изучения особенностей устройства систем и правил сборки. Предлагаемая к рассмотрению информация основана на нормативных требованиях.

Представленное нами на обзор подробное описание схем, вариантов и нюансов разводки контура водопровода дополнено наглядными иллюстрациями и видеоматериалами.

Содержание статьи:

  • Схемы водораспределения
    • Схема №1. Последовательное (тройниковое) подключение
    • Схема №2. Параллельное (коллекторное) подключение
  • Водоразделение
  • 4 900 проект своими руками ?
  • Монтаж узлов водопровода
  • Способы прокладки — скрытая и открытая система
  • Общие советы по монтажу
  • Выводы и полезное видео по теме

Схемы разводки воды

Разводка воды может осуществляться двумя способами — с последовательным и параллельным подключением. зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также смешанный тип разводки, при котором краны подключаются к водопроводу через коллектор, а остальные сантехнические точки и бытовые приборы подключаются методом последовательного подключения.

Фотогалерея

Фото

Схема водопровода в частном доме по схемам не отличается от квартирных вариантов. Отличие в использовании технических устройств, необходимых для функционирования водопровода

При подключении к автономным источникам, колодцу или колодцу, в систему входят фильтры грубой и тонкой очистки

Для подачи воды к точкам водоразбора, сконструированы как тройник, так и коллекторная система

При желании организовать автоматизированную систему водоснабжения схема дополняется гидробаком и реле давления. Для зимней эксплуатации оборудование размещают в отапливаемом помещении

Для подготовки горячей воды устанавливают проточный или накопительный водонагреватель

Часто для обеспечения нормального давления в каждой точке водозабора систему дополняют бустерной оборудование, например, насосная станция

Повышающее оборудование необходимо для нормальной работы системы водоснабжения, если между точками водозабора и водозабора большое расстояние или система слишком разветвлена ​​

Основным условием организации водоснабжения в частном доме является наличие канализации, без которой невозможно строительство водопровода

Вариант водоснабжения в частном доме

Система грубой и тонкой фильтрации

Коллекторный вариант водоснабжение

Аккумулятор в водопроводе

Подключение водопроводных труб к нагревателю

Насосная станция для повышения давления в системе

Решение для разветвленной и длинной схемы

Условие монтажа водопровода в частном доме

Схема №1.

Последовательное (тройниковое) подключение

Представляет собой поочередный подвод труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ответвления к местам потребления.

Этот способ подключения более экономичен, требует меньше труб, фитингов, прост в монтаже. Разводка труб с тройниковой системой более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно заметен — температура воды резко меняется, если водопроводом пользуются несколько человек

Но больше подходит для муниципальных квартир, для домов с периодическим проживанием или с небольшим количество жителей. Он не может обеспечить равномерное давление в системе при одновременном использовании нескольких пользователей – в самой удаленной точке напор воды резко изменится.

Кроме того, если вам нужно отремонтировать или подключить сантехнику, вам придется отключить весь дом от водопровода. Поэтому для частных домов с большим водопотреблением и постоянным проживанием лучше выбирать схему с параллельной разводкой.

Фотогалерея

Фото

Водоснабжение внутри частного дома производится по коллекторной или тройниковой схеме. Тройниковый вариант привычнее и проще в устройстве

В тройниковой схеме трубы соединяются с помощью тройниковой и угловой арматуры, приборы соединяются последовательно, вода течет по контуру периметра из одной точки врезки в другую

В тройниковой системе водоснабжения нельзя добиться одинаковых значений давления во всех точках просадки. В случае подачи ГВС разница будет еще и в температуре

Одним из способов устранения недостатков в работе тройниковой системы считается построение водопровода по кольцевой схеме. Вода в этом случае подается в кран с двух сторон.

Принцип сборки тройника водопровода

Особенности соединения труб

Разводка минусового тройника

Способ решения проблем с давлением

Схема № 2.

Параллельное (коллекторное) соединение

Параллельное соединение основано на подаче отдельных трубы от основного коллектора до точек водозабора. Для холодных и горячих линий устанавливают свои коллекторные узлы.

Этот способ требует прокладки большого количества труб и, соответственно, создает трудности их маскировки. Но зато каждая точка просадки будет иметь , а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Галерея изображений

Фото

Преимущества коллекторной разводки

Принцип построения коллекторной схемы

Недостатки коллекторного решения

Равномерное давление во всех точках воды и несколько выводов, количество которых зависит от количества сантехнических узлов, бытовых приборов, использующих для работы водопроводную воду.

Коллектор для холодной воды монтируется ближе к вводу трубы в дом, а для горячей воды монтируется на выходе из водонагревателя. Перед коллектором установлены фильтр очистки и редуктор давления, регулирующий давление.

Каждый вывод из коллектора оборудован запорной арматурой, что позволяет отключить конкретную точку забора воды, при этом остальные выводы будут работать в штатном режиме. Кроме того, каждый из них может быть оснащен регулятором для поддержания определенного давления для отдельных устройств

Водораздел

Монтаж системы горячего водоснабжения и системы холодного водоснабжения может осуществляться двумя способами:

  • С «глухой» проводкой. Труба подачи воды до последней точки водозабора заканчивается тупиком. Такая схема более выгодна для экономии места с экономической точки зрения, но может создавать неудобства в работе системы водоснабжения. В последний блок вода будет поступать с задержкой, и только после того, как дойдет до пробки, начнет поступать в кран.
  • С замкнутой циркуляционной разводкой. При этом методе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого способа разводки целесообразно использовать именно для системы горячего водоснабжения – в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять, рациональнее использовать комбинированный вариант. Система холодного водоснабжения выполняется с помощью глухой разводки, горячего – циркуляционной.

На простой схеме сразу видны отличия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухой» с помощью коллектора

Как самому сделать проект?

Чтобы правильно спланировать систему водоснабжения, необходимо предварительно составить план дома, разместив в нем все сантехнические устройства, оборудование, которое будет подключено к водопроводу.

Все размеры указаны в единой шкале, по фактическим обмерам помещения. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна максимально точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды и даже канализации, так как эти коммуникации часто проводятся рядом. Учитывается также количество фильтров, объем котла, параметры насосного оборудования.

Схема подключения должна быть максимально упрощена, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализации, чтобы скрыть их общим коробом. При размещении труб под полом тройники ведут прямо вверх

В проекте должны быть учтены требования строительных норм, а также утвержденных и действующих в стране.

Монтаж узлов водопровода

Типовая схема разводки водопровода со скважиной или колодцем может быть использована для последовательной обвязки.

Состоит из следующих узлов:

  • Насосное оборудование. Для глубокого колодца более 8 метров или колодца подойдет только погружной насос. Для неглубоких источников можно использовать монтажные станции или поверхностные насосы.
  • Переходной ниппель. Необходим для соединения со следующими элементами системы, которые в большинстве случаев имеют диаметр, отличный от выхода из насоса.
  • Обратный клапан . Предотвращает утечку воды из системы при неработающем насосе, падении давления воды.
  • Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от проводки (внешняя или внутренняя, скрытая или открытая), цены самого материала, простоты монтажа. Трубопровод, подающий воду в дом, снабжен теплоизоляционным слоем.
  • Водоразборная арматура. Применяется для соединения труб, перекрытия подачи воды, установки трубопровода под углом и т. д. Включает в себя: фитинги, краны, водоразборные муфты, тройники и т. д.
  • Группа фильтров. Предназначен для защиты оборудования от попадания твердых и абразивных частиц, снижения содержания железа в воде и ее смягчения.
  • Аккумуляторный бак. Требуется для создания и поддержания стабильного давления воды, для предотвращения частой работы насоса.
  • Группа безопасности. Необходим для контроля давления в системе — реле давления, манометр и реле сухого хода. Устройства автоматического управления помогают поддерживать стабильное давление в системе и продлевают срок службы оборудования.

Все элементы системы соединены в определенной последовательности. Подробнее можно рассмотреть на схеме. Далее описывается монтаж системы на примере коллекторной разводки, как более сложной.

Простая схема водопровода позволяет представить, как должна быть проведена разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — котельных или котельные — в специально выделенных помещениях жилого дома, в подвальных и полуподвальных помещениях.

В многоэтажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за сливным бачком в туалете или спрятать в специальный шкаф. В целях экономии коллектор располагают ближе к большему количеству сантехнических приборов, примерно на одинаковом расстоянии от них.

Монтаж коллектора в сборе, если соблюдать направление движения воды, производится в следующем порядке:

  1. В месте примыкания коллектора к магистральному водопроводу устанавливается запорная арматура для перекрытия отключить всю систему, если это необходимо.
  2. Далее монтируется отстойник, который задерживает крупные механические взвеси, которые могут привести к поломке оборудования.
  3. Затем устанавливают еще один фильтр, который будет удалять из воды более мелкие включения (в зависимости от модели частицы от 10 до 150 микрон).
  4. Следующим на схеме установки является обратный клапан. Он перекрывает обратный поток воды при падении давления.

После установки вышеуказанного оборудования к водопроводу подключается коллектор с таким количеством выводов, которое соответствует количеству точек водопотребления в доме. Если в доме подключены не все сантехнические приборы, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных ветвей системы горячего и холодного водоснабжения одинаков для центрального водоснабжения. Монтаж в доме немного отличается: один из коллекторов холодной воды подключается к водонагревателю, откуда горячая вода направляется в отдельный коллекторный блок

Способы прокладки — скрытая и открытая система

Трубы в водопроводе система может быть проложена закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определить несложно и закрытый способ предпочтительнее, как более эстетичный и позволяющий сэкономить до 10 см полезной площади. Почему при монтаже водопровода до сих пор используется открытый трубопровод? Попробуем дать ответ.

Фотогалерея

Фото

Металлопластик – лидер в области проектирования систем водоснабжения; применяются при организации контуров горячего и холодного водоснабжения. Устойчив к коррозии, не откладывается на стенках, не требует покраски

Неармированные варианты труб ПП применяются при прокладке магистралей холодной воды, армированные — в устройстве горячего водоснабжения. Водопроводные трубы монтируются с использованием фитингов

Как и прежде, при организации систем водоснабжения используются стальные водогазопроводные трубы. Стальные водопроводные трубы соединяются сваркой, к недостаткам можно отнести склонность к ржавчине, необходимость наружной покраски

К преимуществам гибкости, устойчивости к температурным и агрессивным средам имеют трубы из меди и нержавеющей стали. Соединяются пайкой и обжимкой, служат около 50 лет, но стоят дорого

Водопроводные трубы

Полипропиленовая водопроводная система

Устройство водоснабжения с водопроводными трубами

Водопроводные трубы из меди и нержавеющей стали

Скрытая проводка позволяет скрыть трубы и не портить эстетическое восприятие интерьера дома или квартиры . При сборке используется скрытый метод. Скрывают контур за декоративной стеной, например, из гипсокартона, или штробят стены и вводят трубы в образовавшиеся ниши, заделывая их облицовочным материалом или штукатуркой на сетке.

Трубопровод не должен плотно прилегать к поверхностям — всегда оставляйте небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется размещать их в кожухе, вставляя трубу в трубу.

Недостаток метода проявляется при необходимости ремонта или замены скрытых элементов системы — штукатурку или плитку необходимо вскрывать и затем снова декорировать.

Кроме того, в случае повреждений и протечек проблема может быть обнаружена не сразу и привести сначала к потере эксплуатационно-технических характеристик конструкций, затем к затоплению помещений.

К монтажу водопровода лучше приступать с заранее составленной схемой — иначе ошибки в расчетах или сборке приведут к тому, что придется штробить новые канавки и переустанавливать трубы

Чтобы избежать подобных сложностей, при монтаже проводки прячут только целые участки трубы, располагая фитинг на открытых участках. В местах установки запорной арматуры делают незаметные дверцы. Это дает сервисному доступу к трубным соединениям, которые являются самыми слабыми звеньями в системе.

Следует отметить, что трубы не из всех материалов можно скрыть под слоем штукатурки – для этого подходят только изделия из полипропилена, металлопластика или меди.

Открытая прокладка труб осуществляется после отделки. Метод предполагает укладку оголенных труб и элементов водопровода ни в коем случае. Выглядит некрасиво, уменьшает полезную площадь помещения, но в то же время такой способ очень удобен для обслуживания, ремонта и демонтажа элементов.

Перепланировка и перестановка сантехники в доме с таким расположением сантехники также не вызовет затруднений.

Открытая проводка позволяет быстро обнаружить утечку и устранить причину поломки или повреждения элементов системы

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепежные элементы и закончить сварочные работы. Трубы, которые перед укладкой хранились или транспортировались при минусовых температурах, выдерживают не менее суток при температуре выше 10°С. Перед началом монтажа необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам закрепляют хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть более 5 см. 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Необходимо, чтобы все соединительные элементы соответствовали типу (серии) труб и, а также фитинги и ревизии находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону дренажных клапанов для слива воды, подъем делается в сторону устройства, через которое будет выходить воздух при заполнении системы водой. При установке вертикальных конструкций не допускается их наклон более 2 мм на метр.

При вертикальной прокладке трубопровода трубы горячей воды располагают справа от труб холодной воды. При горизонтальной разводке трубы холодной воды располагают внизу под горячей водой для предотвращения образования конденсата.

Закрывают каналы или монополизируют трубопровод только после пробного пуска системы и проверки ее работоспособности, отсутствия утечек и повреждений

При эксплуатации горячего водоснабжения возникает такое явление, как тепловое расширение, особенно характерное для . При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейка» предотвращают деформацию.

Выводы и полезное видео по теме

Ролик №1. Разводка систем ГВС и ГВС в двухэтажном доме:

Ролик №2. Особенности монтажа ГВС и ХВС в доме :

Зажим № 3. Как компактно смонтировать сборку коллектора:

Установить электропроводку в собственном доме можно самостоятельно, но во избежание неприятных последствий от непрофессиональной работы лучше обратиться к специалисту для помощи в проектировании системы. Профессиональная консультация поможет избежать ошибок, лишних расходов и переделок.

Возникли вопросы при ознакомлении с материалом? Хотите поделиться личным опытом или предоставить интересную информацию по теме? Пожалуйста, прокомментируйте в блоке под текстом статьи.

Автономная система водоснабжения для вашей каюты

Заинтересованы в автономной каюте, но не знаете, как решить проблему с водой? Это ваши варианты воды в автономной кабине.

Какой бы романтичной для многих не казалась идея автономной хижины, такой образ жизни быстро потерял бы свой блеск без надежного источника воды.

В отличие от домов в поселках и городах, провести воду в удаленную хижину не так просто, как подключиться к ближайшей подземной трубе. Узнайте все о автономных системах водоснабжения кабин, о том, как они работают, и о различных вариантах удовлетворения этой основной потребности.

На этой странице

Что такое автономные источники воды?

Автономное водоснабжение – это система снабжения пресной водой и удаления сточных вод, которая не зависит от электрической сети или муниципальной системы водоснабжения. Как и все системы водоснабжения, автономные установки нуждаются в надежном источнике воды и месте для стока грязной воды. Автономные системы зависят от одного из трех источников воды: колодца, близлежащего водоема или собранной дождевой воды.

Колодезная вода

Если в вашем домике есть пробуренная скважина и полностью автономная система электроснабжения, настройте систему водоснабжения так же, как если бы вы были подключены к сети. Подсоедините линию подачи к пробуренной скважине и оборудуйте скважину погружным насосом, чтобы накачивать воду в напорный бак в вашей каюте. Оттуда его можно направить куда угодно.

Озерная вода

Если у вас нет колодца, но есть автономное электроснабжение, и ваша хижина находится рядом с озером, труба большого диаметра и струйный насос могут доставлять воду по тому же принципу, что и погружной насос и скважина. Для этого вам может понадобиться разрешение, поэтому перед подключением системы проконсультируйтесь с местными властями.

Если вы используете близлежащее озеро или реку и собираетесь пить воду, вам необходимо установить первичный фильтр для удаления любого мусора, а также систему очистки на основе ультрафиолета или хлора для уничтожения микроорганизмов, которые могут вызвать у вас заболевание .

Дождевая вода

Система сбора дождевой воды может быть такой же простой, как и большой резервуар на крыше, где собирается и хранится дождевая вода. Что касается более сложной стороны, это может также включать насосы для повышения давления в водопроводной системе.

Независимо от подхода, если ваша подающая труба не оснащена надежным нагревательным кабелем, она замерзнет, ​​когда температура упадет ниже 32 градусов по Фаренгейту. Это не проблема, если ваша хижина предназначена исключительно для летнего уединения, хотя вам нужно будет удалить всю воду. из наружных труб в конце сезона. Если вы планируете использовать свою каюту зимой, вам необходимо защитить все наружные трубы от замерзания.

И если вы планируете пить собранную воду, вам понадобится первичный фильтр и система очистки, чтобы убедиться, что она безопасна, как и в случае с озерной водой.

Перемещение воды из источника в автономную кабину

Чтобы понять автономные системы водоснабжения, давайте сначала рассмотрим, как вода работает для всех в сети .

В типичном городском доме линии водоснабжения соединяются с большими подземными трубами, по которым подается предварительно очищенная вода под давлением. Если вы находитесь за городом, источником воды может быть пробуренная скважина. В любом случае, линии подачи подают чистую воду в краны и туалеты в доме.

Сточные воды из раковин, туалетов и душевых текут по дренажным трубам под действием силы тяжести, в конечном итоге соединяясь с подземными канализационными трубами, ведущими к очистным сооружениям. Часть поступающей воды поступает в водонагреватель, где нагревается и направляется в краны, требующие горячей воды.

Есть только два способа провести воду в автономную хижину: с помощью электричества, если у вас есть автономная система электропитания, или вручную.

Автономное водоснабжение

Если вам нужна современная внутренняя сантехника со всеми прибамбасами, лучше всего подойдет автономное электроснабжение с ветряной мельницей и фотогальваническими панелями. Несмотря на высокую стоимость покупки и установки, эти два устройства могут обеспечить достаточно стабильную и надежную подачу электроэнергии без подключения к сети.

Кроме того, что такая система позволяет избежать высоких ежемесячных счетов от энергетической компании, она также может обеспечить постоянную подачу воды независимо от сети. Электричество питает ваш струйный или погружной насос, который нагнетает воду под давлением в вашу каюту.

Водоснабжение с ручным приводом

В зависимости от вашего бюджета и того, сколько вы хотите сделать, есть более простой способ решить проблему водоснабжения.

Если у вас есть пробуренная скважина, вам может очень помочь ручной насос. Используйте его, чтобы наполнить ведра и занести их внутрь. Или, если ваш насос имеет резьбовой конец и встроенный обратный клапан, временно создайте давление в вашей системе, подключив насос к внешнему крану с помощью шланга, а затем качайте ручку, пока вода не заполнит внутренние водопроводные трубы.

Думайте об этом, как о проточной воде и физических упражнениях одновременно.

Работа со сточными водами

Удаление сточных вод обычно не зависит от электричества, независимо от того, подключены вы к сети или нет. Скорее всего, ваши автономные методы будут включать в себя один из обычных сельских подходов: септическую систему или яму с серой водой.

Если ваша система водоснабжения включает в себя обычный закрытый туалет, вы почти наверняка будете обязаны по закону использовать септическую систему, потому что в большинстве мест сточные ямы не считаются достаточными для уничтожения отходов жизнедеятельности человека. Правильная установка ям для сточных вод — это простая и легкая альтернатива для людей, планирующих использовать биотуалет или надворную постройку.

Независимо от того, используете ли вы септическую систему или яму для сточных вод, убедитесь, что вы соблюдаете местные законы в отношении расположения и установки.

Автономные туалеты

Любое обсуждение автономных систем водоснабжения было бы неполным без упоминания туалетов. Есть несколько подходов к рассмотрению.

Обычный туалет

Если в вашей каюте есть автономная система электроснабжения и септическая система, вы можете установить обычный туалет. Ваш электрический водяной насос создаст давление в вашей системе, направляя воду в туалет по мере необходимости.

Компостный туалет

Если у вас автономная система электроснабжения, но вы не хотите возиться с септической системой, подумайте о компостном туалете. Они превращают отходы в богатый компост без использования воды.

Компостирующие туалеты превращают отходы в компост в небольшой автономной камере под унитазом.
