Схема подключения розетки и лампочки через выключатель: Схема подключения розетки и выключателя в одной распределительной коробке

Схема подключения выключателя, розеток и ламп. Как подключать эти установочные изделия. « ЭлектроХобби

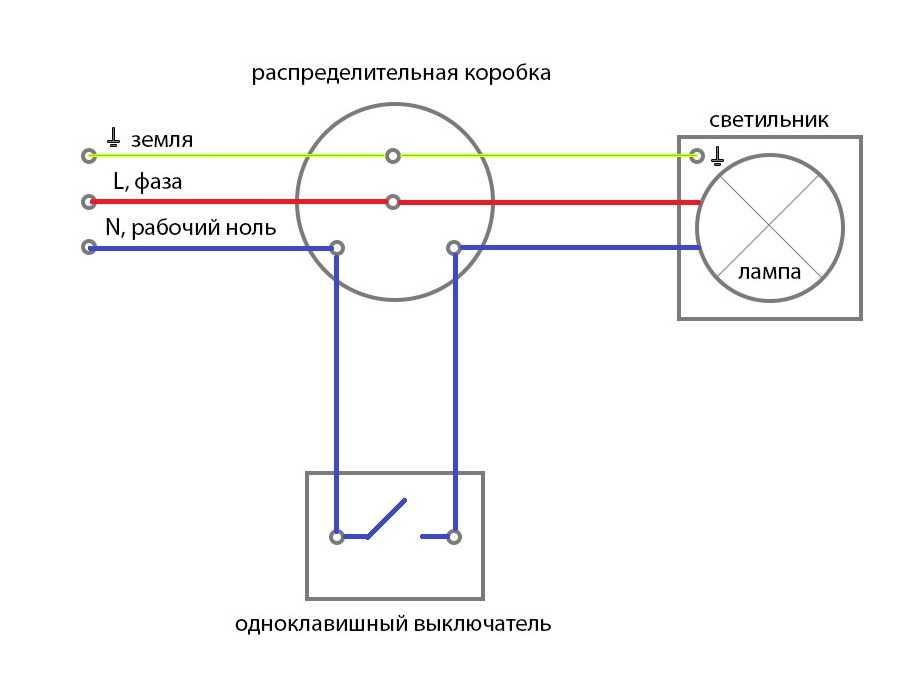

На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с ней.

Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже. Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т. д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.д.), что располагаются в данной комнате (помещении). Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соед. коробку. Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении). Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки. Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток). Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате. Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев.

Видео по этой теме:

P.S. Учтите, что качественное выполнение работ в процессе установки электрических розеток, выключателей, ламп и прочих изделий ведёт к долговечной эксплуатации этих самых электроустройств. Даже мелочь, сделанная как попало, может в последствии обернуться массой проблем. Так что делайте всё на совесть (и не только себе)!

схемы и рекомендации по монтажу

Как подключить розетку и выключатель от одного провода

Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в себя основные три элемента – выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники – что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?

розетка с выключателем

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Общие правила безопасности

Перед началом работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

силовой кабель 2,5 мм

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот , при использовании открытой проводки.

Нормы установки розеток

Итак:

• Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
• Согласно п.12.30 ВСН 59 – 88, розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
• Кроме того, согласно п.7.2 ВСН 59 – 88, розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
• Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
• Согласно п.7.1.37 ПУЭ, розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

розетки

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при монтаже электропроводки своими руками эти требования не должны вызвать у вас особых проблем.

Нормы установки выключателей

Итак:

• Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
• Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
• Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
• Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
• Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

выключатель

Выбор сечения провода

Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:

1. Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
2. Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.

Таблица:

Таблица для выбора провода нужного сечения

Подключение к контактам

Монтаж производят в следующей последовательности:

1. В гофру заводят провод, затем помещают ее в штробу и фиксируют прихватками из алебастра.
2. Обрезают кабель так, чтобы выступающие концы имели длину 15–20 см.
3. Берут подрозетник и выдавливают заглушки, закрывающие отверстия.
4. Заводят в них провода.
5. Готовят алебастровый раствор и накладывают небольшую порцию в выемку для установки блока.
6. Помещают в отверстие подрозетник.
7. Добавляют раствор в оставшиеся незаполненными пустоты.
8. Вскрывают распределительную коробку, индикаторной отверткой находят фазный проводник.
9. С помощью мультиметра определяют жилы нейтрали и заземления.
10. Обесточивают квартиру.
11. Убедившись с помощью индикаторной отвертки, что напряжение в распределительной коробке отсутствует, подключают к ней зачищенные провода.

С помощью мультиметра отличают заземление.

мультиметр цифровой

Изоляцию снимают ножом или стриппером.

С помощью мультиметра нейтраль от заземления отличают следующим способом:

1. Переключатель прибора устанавливают в сектор «Измерение переменного напряжения» (символ V~ или ACV) на позицию 600 или 750 В (зависит от модели).
2. Один щуп прикладывают к фазе, а другим поочередно касаются двух других проводников.
3. Жилу, при контакте с которой прибор покажет большее значение, помечают как нейтраль, другую – как «земля».

ПУЭ запрещают соединять проводники скруткой. У нее большое сопротивление, что при нынешних нагрузках на сеть привело бы к сильному нагреву с последующим возгоранием.

Допускаются такие способы:

1. Сварка.
2. С применением болтового зажима.
3. Опрессовка специальной гильзой.
4. С использованием самоизолирующих зажимов.
5. С помощью клемм типа WAGO.

При наличии клеммной колодки соединители не нужны.

клеммная колодка

Если в распределительной коробке имеется встроенная клеммная колодка, дополнительные соединители не понадобятся.

При устройстве расключений соблюдайте цветовую маркировку. Жилу в красной, белой или черной изоляции соедините с фазной, в синей – с «нулем», в желто-зеленой – с проводом заземления.

Нельзя допускать непосредственного контакта алюминиевых и медных проводников – они гальванически не совместимы. При протекании тока материалы быстро корродируют из-за реакции химического электролиза. Если в распредкоробку заведен алюминиевый кабель, как это бывает в старых домах, медный провод подключают к нему с помощью следующих изделий:

1. Болтового зажима с прокладкой между проводниками нержавеющей шайбы (оцинкованные метизы не допускаются).
2. Специальной опрессовочной гильзы марки ГАМ.
3. Клеммы с противоокислительной пастой.

Гильзы ГАМ выпускают с сечением от 16 кв. мм. В квартире, где в основном используют провода не более 2,5 кв. мм, их применить не получится. Используют простые гильзы, а на медный проводник наплавляют олово, чтобы он не контактировал с алюминием.

гильзы ГАМ

Закончив с раздаточной коробкой, соединяют кабель с блоком розетка + выключатель.

Подключение фазы

Жилу в красной изоляции соединяют с контактом, на котором есть перемычка. Он раздает фазу и на выключатель, и на розетку. Клемму помечают литерой L (от английского line – линия).

Жилу в красной изоляции соединяют с перемычкой.

Заземление

Если устройство оснащено контактом или скобой заземления (помечают буквами Pe, G или особым значком), сюда подключают желто-зеленую жилу.

Отсутствие такой же клеммы на стороне выключателя не должно смущать – заземляют только розетки.

В многоквартирных домах советской постройки такой контакт не нужен, т.к. его не к чему подключать. Здесь реализована система заземления TN-C, в которой есть только нейтральный проводник и фаза. Чтобы обезопасить жильцов, установите на вводе в квартиру устройство защитного отключения.

В некоторых домах система TN-C усовершенствована до TN-C-S. Здесь шина для подсоединения Pe-проводника имеется.

Владельцы частных домов сооружают контур заземления самостоятельно.

Подключение ноля

Контакт с пометкой N (от neutral – нейтраль) тоже имеется только у розетки, к выключателю «ноль» не подводят. На клемму заводят жилу в синей изоляции.

Жилу в синей изоляции заводят на клемму.

«Ноль» от светильника соединяют с распредкоробкой напрямую, минуя блок с выключателем. Для этого используют 1-жильный медный провод.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

защитный автомат

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

распределительная коробка

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Блок выключатель с розеткой встраиваемый 1 клавиша

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Устройство розетки

Для монтажа на бетон — коронка по бетону диаметром мм и высотой 45 мм. Последний вариант более надёжен.

Монтажный нож. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников.

Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее: Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Съемники изоляции и изолирующие колпачки Съемников изоляции, ручных и автоматических, существует много видов. Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку.

По скрутке еще раз проходят пассатижами со скольжением при легком нажиме. Расстояние от края двери до выключателя должно составлять не менее 10 см. Например, фирма ANAM — специализированные подрезетники. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами зависит от модели.

Установка в гипсокартон Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими слева на рис. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.

подрозетник

Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для двухклавишного выключателя – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

розетки с двухклавишным выключателем

Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

розетки с трехклавишным выключателем

Кроме удобства, такой трехклавишный блок украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

стриппер

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный провод имеет свой цвет. Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель.

индикаторная отвертка

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый.

Напоследок несколько рекомендаций. В процессе демонтажа старого блока лучше подписать каждый отключаемый провод. Это позволит существенно сэкономить время на подключение и сразу разобраться, куда какой провод подсоединять.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

• Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
• После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
• То же самое проделываем с защитным проводом.
• Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку ,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Источники

• https://YaElectrik.ru/elektroprovodka/shema-podklyucheniya-vyklyuchatelya-i-rozetki-ot-odnogo-provoda
• https://electric-220.ru/shema-podkljuchenija-vykljuchatelja-i-rozetki
• https://Elektrik-a.su/elektrooborudovanie/vilki-rozetki-razyomy/ustanovka-rozetok-i-vyklyuchatelej-97
• https://elektrika.expert/vykljuchateli/podkljuchenie-rozetki-i-vykljuchatelja.html
• https://ProFazu.ru/provodka/ustanovochnye/kak-podklyuchit-vyklyuchatel-ot-rozetki.html
• https://tokzamer.ru/bez-rubriki/shemy-podkljucheniya-rozetok-i-vykljuchatelej-svoimi-rukami
• https://sovet-ingenera.com/elektrika/rozetk-vykl/rozetka-s-vyklyuchatelem-v-odnom-korpuse.html
• https://electricvdele.ru/elektroprovodka/rozetki-i-vyklyuchateli/blok-rozetka-s-vyklyuchatelem-v-odnom-korpuse.html

Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Схемы подключения выключателя лампы

— Сделай сам-help.

com

Автор: Dale Cox

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного выключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы для стандартного выключателя лампы, трехпозиционного выключателя лампы и винтажного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно все одного цвета, что делает стандартные рекомендации «черный-горячий», «белый-нейтральный» бесполезными для определения полярности. Поэтому для определения полярности шнура лампы используются другие методы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы обнаружите либо фактурную бусину, либо тонкую цветную линию, идущую вдоль одного провода, это нулевой провод. Обычный провод горячий.

Если шнур не помечен бусиной, то жилы провода могут быть разного цвета, чтобы различать их. В этих случаях провод серебристого цвета обычно является нейтральным, а провод латунного цвета — горячим.

Еще один ключ к полярности — вилка на шнуре лампы, широкий штырь которой соответствует нейтральному, а узкий — горячему. Большинство старых ламповых шнуров имеют штыри одинакового размера. Это связано с тем, что полярность не соблюдалась на электрических лампах до разработки заземленных цепей. С этими лампами вилка может быть подключена к розетке в любом направлении, поэтому полярность не имеет значения.

Подключение двухлампового выключателя

На этой схеме показано подключение прикроватной лампы с двумя розетками. Верхняя розетка A , вмещает стандартную лампу накаливания. Второй патрон B обычно содержит маленькую маломощную лампочку, похожую на лампу ночного освещения. Выключатель позволяет включать только верхнюю лампочку, только ночник, обе лампочки одновременно или выключать обе лампочки. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (на фото ниже), они не работают одинаково.

Подключение двухлампового кнопочного выключателя

Здесь двухпозиционный кнопочный переключатель подключен к лампе с двумя лампочками. Эту схему можно использовать для переделки старой кнопочной лампы с заменой нового выключателя. Горячий провод от шнура подключается непосредственно к черному проводу на выключателе, а нейтраль присоединяется к нейтральному контакту на каждом патроне лампы. Красный и синий провода от выключателя подключены к горячему контакту на одном из патронов лампы.

Подключение 3-позиционного гнездового выключателя лампы

Это схема подключения стандартного 3-позиционного выключателя лампы. Розетка используется с трехходовой лампой, состоящей из 2 отдельных элементов, которые запитываются по отдельности, а затем вместе, когда ручка переключателя поворачивается для разной степени освещенности. Эти розетки имеют две клеммы, одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется для этой цепи.

Подключение выключателя с одной лампой

На этой схеме показано подключение стандартной лампы с одной настройкой. Эта розетка имеет две клеммы: латунная для горячего и серебряная для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам, соблюдая полярность, описанную вверху этой страницы.

Подключение выключателя винтажного торшера с 4 лампочками

Это схема подключения винтажного торшера с 4 лампочками, одной основной и 3 периферийными, обычно меньшими, лампочками. Основная лампочка вставляется в стандартную розетку со встроенным выключателем, а три периферийные лампочки подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. Вторичный переключатель может иметь провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения могут использоваться другие цвета или текстуры.

В этой проводке лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к нейтральным клеммам на всех четырех розетках. Горячий провод от шнура сращивается с проводом, идущим к горячей клемме на первичной розетке A и к горячему проводу на выключателе B . Выключатель B будет иметь три провода, один для горячего источника и два для подключения к лампочкам. Один из них будет соединять горячее на 1 лампочке, а второй будет соединен с горячим на двух других лампочках.

С помощью этой лампы лампочка A может выключаться и включаться независимо друг от друга, а выключатель B может включать только лампочку 1, лампочки 2 и 3 вместе с лампочкой 1 выключаются, лампочки 1, 2 и 3 включаются одновременно. в то же время, или все три выключены.

Больше похожего на Do-It-Yourself-Help.com

Схема подключения выключателя света | Видеоруководство по подключению выключателя света

23 ноября 2018 г.

Выключатель освещения проводки — это первый шаг, который изучается электриком или студентом-электриком. Это очень простое соединение, которое чаще всего используется в электропроводке дома. Это соединение может быть выполнено с помощью одностороннего выключателя, патрона лампочки, лампочки и электрических проводов.

Из этого поста вы узнаете о проводке выключателя света с помощью простой схемы и видеоурока на английском языке. И это будет полное руководство по подключению выключателя света. Проводка выключателя света очень проста, но прежде чем мы начнем подключение проводки. Сначала я хочу выделить те вещи, которые мы используем для создания этой связи. Мы используем односторонний переключатель (односторонний переключатель), который имеет нормально разомкнутые внутренние контакты. И когда вы перемещаете или нажимаете переключатель, переключатель замыкает внутренние контакты.

Еще одна вещь, чтобы подключить выключатель света, первое, что нам нужно для подачи электроэнергии. Мы можем получить питание от главного распределительного щита или другого места, где у нас есть точка подключения источника питания. Но прежде чем вы собираетесь начать работу и получить блок питания. Нам нужно отключить главный выключатель. А затем приступайте к работе, ведь в электромонтажных работах самое главное – это безопасность и защита.

Итак, безопасность превыше всего. Сначала выключите главный автоматический выключатель, чтобы начать работу, если ваша проводка находится в кабелепроводе, используйте стальную проволоку для перемещения электрических кабелей по пенопластовым кабелепроводам. Еще одна вещь, чтобы подключить выключатель света к переменному току (переменный ток), мы начнем нашу работу с трехцветных электрических проводов: красного, черного и зеленого.

В основном мы используем этот цветовой код для установки однофазной проводки, где красный используется для фазы (горячий провод), черный для нейтрали и зеленый для заземления. Если вы используете металлическую распределительную коробку, подключите заземляющий провод, однако в некоторых местах корпус одностороннего переключателя изготовлен из металла, поэтому нам нужен заземляющий провод для корпуса переключателя.
