Подключение проходного выключателя — схемы и способы

Главная » Электрика » Монтаж

Автор: Школа светодизайна MosBuild

В домах и квартирах часто встречаются длинные коридоры и лестницы, и если выключатель находится только в одной их части, это очень неудобно. В этой ситуации отличным решением являются проходные варианты, которые позволяют контролировать освещение не только в начале и конце длинных темных помещений, но и даже на их середине.

Подключение такого устройства выглядит значительно сложнее, чем обычного. Благодаря инструкции и информации из данной статьи любой человек сможет выполнить монтаж проходных выключателей самостоятельно.

Содержание

1. Подробнее о применении в быту
2. Технология установки
3. Классическая схема подключения
4. Немного об альтернативах
5. Заключение

Подробнее о применении в быту

Поговорим о том, в каких конкретно случаях может возникнуть необходимость подключения проходного выключателя для управления осветительными приборами. Здесь действует простое правило – там, где неудобно использовать классический вариант, стоит установить управление освещением из двух мест.

• На лестничных площадках в подъездах – обычно устанавливается на первом этаже. Нажав на него, человек может спокойно подняться по хорошо освещенной лестнице. Однако выключатель при этом остается внизу, и выключить свет для экономии электроэнергии не представляется возможным.
• Длинная коридорная система с несколькими выходами – включив свет на одном его конце, нужно иметь возможность выключить его на другом, чтобы свет не оставался бесполезно гореть, мотая драгоценные киловатты.
• Уличные фонари вдали от дома – чтобы включить свет на улице в темное время суток, придется в темноте идти к лампочке. И потом для выключения фонаря вам придется возвращаться к нему вновь, а до двери дома идти в темноте.
• Любое другое помещение или пространство помимо длинных коридоров.

В спальне у изголовья кровати – для того случая, когда человек уже лег в постель, забыв выключить люстру.

Длинный темный коридор – идеальное место
применения проходного выключателя

Подытожим – перекидной выключатель (или перекрестный) представляет собой устройство, которое позволяет управлять одним или несколькими светильниками из двух мест одного помещения, из разных комнат, а также используя для этого разные клавиши одного устройства. Выключатели, находящиеся в такой связке, работают одновременно, сообща и независимо друг от друга. Они помогают экономить электроэнергию, выключая ненужный свет после прохода человека через темные и большие помещения.

Принцип работы основан на разном количестве контактов в сравнении с обычным вариантом. Вместо двух контактов такой выключатель имеет три, вследствие чего переключает фазу из одного на остальные два поочередно.

Классическая схема подключения

Тип лампочек и прочих электрических приборов не играет здесь роли – схема подключения проходного выключателя из двух мест работает с лампами накаливания, люминесцентными и светодиодными аналогами, а также позволяет подключить любой другой бытовой прибор, который нуждается в таком выключателе.

Технология установки

Смонтировать перекрестный или проходной выключатель своими руками можно, однако он требует вдумчивого подхода еще в самом начале работы, это позволит не допустить опасных ошибок в соединении контактов.

Разработка его начинается еще на этапе прокладки кабеля. Здесь придется использовать трехжильный, а не двухжильный кабель, как это делается обычно. Если же в системе планируется установить большее количество выключателей, то придется и вовсе проложить четырехжильный.

Схема трехжильного кабеля

Для создания системы освещения, которая будет иметь две точки управления, необходимо купить два выключателя, оснащенных двумя режимами переключения и тремя контактами. Также можно переделать обычный выключатель. Конструкции должны иметь перекидную схему, это означает, что первый узел является общим для двух других. В одном положении выключателя он замыкает первый контакт, а в другом – последующий. Таким образом, замыкание трех контактов одновременно в данной схеме не реализуется.

Помимо кабелей также понадобятся:

• Выключатели проходные одноклавишные.
• Распределительный короб, который будет направлять ответвления кабелей и защищать важные узлы и контакты. Он будет установлен в каждом помещении, в больших помещениях их бывает даже несколько штук на одну лампочку.
• Светильник или группа светильников на две и более лампы, которые соединяются друг с другом последовательно.

Классическая схема подключения

Каков принцип работы проходного выключателя, и какая у него схема? От источника электричества ноль сначала проводится через распределительную коробку, после чего сразу же подается на светильники, минуя выключатели. Фаза берется из того же источника, проводится через ту же коробку, что и ноль, и подсоединяется к общему контакту первой кнопки. Два других перекидных контакта от первого выключателя проводятся через распределитель и соединяются с аналогичными контактами на втором выключателе. Фаза общего контакта от второго переключателя сразу ведется на второй контакт светильника. Ниже визуально представлена эта схема включения для наглядного понимания того, как работает проходной выключатель из двух мест.

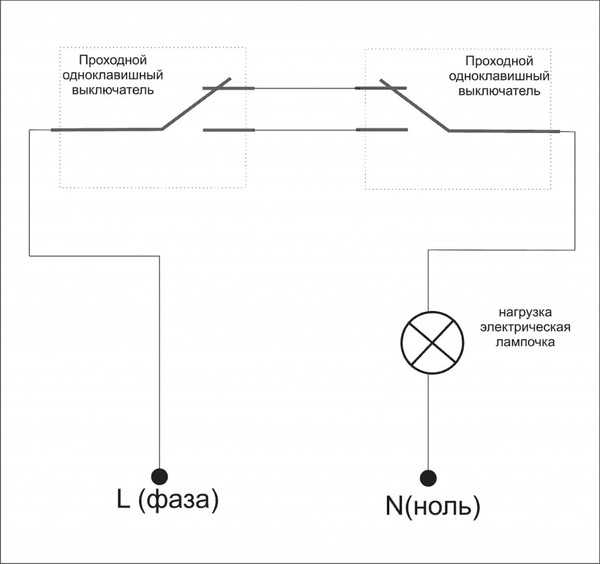

Классическая схема подключения двух проходных выключателей

На деле установка проходного выключателя имеет четкую последовательность, которую важно соблюдать для правильного и безопасного подключения:

• Прокладываются трех- или четырехжильные кабели к местам, где будут стоять точки управления, а также к светильникам.
• Устанавливаются выключатели таким образом, чтобы оставался доступ к их контактам.
• К этим контактам подключаются проложенные ранее провода.
• Монтируется один или группа светильников (допускается даже из 3 и более штук), они подключаются между собой к обычному, двужильному кабелю.
• Выполняется монтаж распределительной коробки. Здесь важно, чтобы она располагалась максимально удобно для доступа к ее узлам в любое время. Длина проводов при этом должна оставаться минимальной, что бывает сложно осуществить для такого выключателя.
• Вся схема соединяется так, как описано выше, подключение проходного выключателя к сети пока не выполняется. Все провода заводятся в распределительную коробку. Пока их прятать в стены не стоит, сначала нужно убедиться, что система будет работать.
• После обесточивания дома или квартиры выполняется подключение проходных выключателей к самой сети. Все соединения тщательно и аккуратно изолируются. Подключаемую квартиру вновь нужно подсоединить к сети, сразу после этого проходные выключатели проверяются на работоспособность. Обращайте внимание на очаги тепла при соединении проводов – это признак плохого контакта. Если такое наблюдается, обесточьте квартиру снова и переделайте их.

Для проходного выключателя схема подключения на 2 клавиши выглядит иначе. Вместо двух выключателей используется один двухклавишный. Такая схема (на рисунке ниже) позволяет двум кнопкам создать управляемое включение двух групп светильников.

Схема подключения двухклавишного проходного выключателя

Если изначально был установлен трехконтактный двухклавишный или трехклавишный переключатель, то эта схема даст ответ на вопрос, как сделать проходной выключатель из обычного двойного или тройного.

Еще несколько советов по проведению работ, они актуальны и там, где будут устанавливать двухклавишный переключатель:

• Тщательно проверяйте, где фаза, а где ноль. Ошибка чревата замыканием вплоть до пожара.
• Квартиру желательно обесточивать полностью с помощью рубильников или тумблеров на счетчике. Локального отключения может быть недостаточно – даже при прерванной фазе на ноле все еще может оставаться остаточный заряд, а в совокупности с нарушениями заземления это может быть очень опасно, ведь вы работаете напрямую с основной электросетью.
• Все контакты тройного проходного выключателя должны быть максимально качественными. Прочно, но аккуратно обжимайте их, изолируйте хорошей изолентой или прочной термоусадкой.
• Все стационарные элементы (выключатели, светильники, распределительная коробка) должны быть жестко закреплены, не шататься. Обрыв проводов проходного двухклавишного выключателя (или любого другого узла) в процессе эксплуатации очень опасен.
• Все провода должны быть подобраны очень тщательно. Используйте жилу из такого металла, который был взят за основу в проводах основной электросети.
• Учитывайте мощность осветительных приборов, выбирайте кабели с таким сечением, чтобы был небольшой запас. Он будет амортизировать резкие перепады напряжения без повреждения структуры подключения двойного проходного выключателя.

Люди, которые впервые сталкиваются с проходными вариантами, могут испытывать неудобства, связанные с положением переключателей. Они не имеют четко определенного положения для включения/выключения, это иногда сбивает с толку. Положение переключателей на одной точке зависит от положения на другой, поэтому оно всегда будет разным. Быстро привыкнуть к такому поможет обращение внимания, прежде всего, на состояние света, а не на положение клавиш.

Немного об альтернативах

Если хозяева по каким-то причинам не могут установить проходные выключатели, им на замену приходят бистабильные реле и датчики движения. Реле используются там, где необходима очень длинная и сложная схема подключения проходного выключателя из трех мест (и даже из четырех и более). Датчики движения избавят от установки выключателей на одну лампу вовсе – они будут автоматически включать свет тогда, когда кто-то появляется в поле зрения его детекторов, и схема управления освещением из трех мест становится неактуальной. Здесь важно правильно настроить его чувствительность и время работы, будет неприятно, когда свет погаснет посреди лестничной площадки, и человек останется стоять в кромешной тьме. В таких случаях даже наличие проходного выключателя из трех мест не будет удобным.

Заключение

Подключив перекрестный выключатель, вы решаете сложную задачу по освещению длинных коридоров и больших помещений, делая их удобными и уютными. При этом перекрестный двойной проходной выключатель значительно экономит электроэнергию, оставляя свет включенным там, где это реально необходимо. К тому же его схема доступна даже неопытному человеку.

Понравилась статья? Поделиться с друзьями:

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

 Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели. Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы  расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
 На нашем рынке это продукция довольно таки редкая. Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из клавиш. (значок проходного выключателя)
 Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».
В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.
В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

 Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора. Первое, производители выключателей производят сдвоенные проходные переключатели. Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

• Назад

• Вперёд

Подключение 2-позиционного переключателя

    Как подключить 2-позиционный переключатель. Подключение 2-позиционного выключателя настолько просто, насколько это возможно, когда речь идет об основной проводке дома. Прежде всего, нам нужно пройтись по терминологии, чтобы вы точно знали, о чем идет речь.

Перейдите на мою страницу терминологии переключателей  , где я обсуждаю термины, используемые для различных типов бытовых электрических переключателей. Это также должно помочь в понимании функций каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, это управляет потоком энергии (включение/выключение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. д.)

Сейчас типичная цепь будет содержать трехжильный кабель , известный как romex. Кабель состоит из черного провода, белого провода и оголенного медного провода.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Неизолированная медь = заземление

При подключении двухпозиционного переключателя все, что мы хотим сделать, это управлять черным проводом (горячим проводом) для включения и выключения Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

Теперь на диаграмме выше источник питания поступает слева. Обратите внимание, что черный провод — это единственный провод, которым мы управляем через двухпозиционный переключатель. У вас есть входящий горячий провод (черный), идущий к одному винту (не имеет значения, используете ли вы латунный или серебряный винт) на стороне 2-позиционного переключателя, и черный провод от другого винта на 2-ходовом переключателе. собирается нагрузка (свет, потолочный вентилятор и т.д..). Белые провода соединены гайками вместе, чтобы они могли продолжать цепь.

Теперь что касается провода заземления. Очень важно также подключить провод заземления к выключателю. Зеленый винт на 2-позиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (оголенные медные провода) теперь подключены (входное заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защищенную цепь, поскольку все заземления не повреждены.

Итак, чего мы достигли. При подключении 2-позиционного переключателя. На схеме ниже показана основная концепция подачи электроэнергии на нагрузку. Предположим, что нагрузка, которой вы управляете, является легкой. Электричество поступает от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), затем к свету и возвращается через нейтральный провод (белый). Это законченная цепь.

Теперь, поняв приведенную выше диаграмму, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите поток от черного провода (горячий провод) к нагрузке и обратно через белый. провод (нейтральный). Это должно дать вам хорошее базовое понимание того, как работает схема 2-позиционного переключателя, и поможет вам добавить или изменить 2-позиционный переключатель.

Итак, теперь, когда у вас есть базовая концепция подключения 2-позиционного переключателя, давайте посмотрим на следующие схемы 2-позиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединения с выключателем должны выглядеть следующим образом.

Базовая 2-сторонняя цепь — питание подается на выключатель

Базовая 2-сторонняя цепь — питание подается при освещении

Подача питания на выключатель — с 2 последовательными лампами

Подача питания при свете — с 2 двухпозиционными переключателями и 2 индикаторами

Подача электроэнергии при свете — с двухпозиционным выключателем и розеткой

Подача питания на выключатель/розетку — с подсветкой

Позвольте Тиму Картеру из AskTheBuilder. com показать вам несколько полезных советов по установке и подключению 2-позиционного переключателя.

Схемы подключения выключателя света — Сделай сам-помощь.com

Автор: Дейл Кокс

Домашняя страница
Отделка молдинга
Электропроводка
Строительство и ремонт
Ремонт стен
Покраска дома
Уборка и ремонт
видео своими руками

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти диаграммы.

На этой странице содержатся схемы подключения бытовых выключателей света, в том числе: петля выключателя, однополюсные выключатели, диммер и несколько вариантов подключения комбинированного устройства выключателя розетки. Также включены схемы проводки для нескольких осветительных приборов, управляемых одним выключателем, двух выключателей на одной коробке и разделенной розетки, управляемой двумя выключателями, а также многое другое.

Подключение коммутационного контура

Когда источником электропитания является осветительный прибор и управление им осуществляется удаленно, используется коммутационный контур. Эта цепь соединена двухжильным кабелем, идущим от светильника к месту выключателя. Нейтраль от источника подключается непосредственно к нейтральной клемме на светильнике, а горячий источник сращивается с белым контурным проводом. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. На SW1 он подключен к одной из клемм. Черный шлейф подключается к другому терминалу, а у фонаря — к горячему терминалу светильника.

Это обновленная версия первой аранжировки. Поскольку электрические нормы в обновлении NEC 2011 года требуют нейтрального провода в большинстве новых распределительных коробок, между лампой и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного выключателя освещения

Здесь однополюсный выключатель управляет питанием осветительного прибора. Источник находится у выключателя, а от него к светильнику идет двухжильный кабель. Горячий провод источника подключается к одной клемме выключателя, а другая клемма подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника сращивается с белым проводом кабеля и продолжается до светильника. На свету белый провод подключается к нейтральной клемме, а черный провод подключается к горячей клемме.

Подключение двух выключателей для двух источников света

Здесь два выключателя подключены в одной коробке для управления двумя отдельными источниками света. Источник находится в распределительной коробке, и к каждому светильнику подведен двухжильный кабель. Один источник подключается к каждому выключателю косичкой для питания двух ламп.

Схема подключения нескольких ламп

На этой схеме показано подключение одного переключателя для управления двумя или более лампами. Источник находится на SW1, а от него к светильникам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом светильнике соединены косичкой с проводами цепи, которые затем переходят к следующему светильнику. Это самая простая схема для более чем одного источника света на одном выключателе.

Схема подключения переключателя диммера

Реостат или диммер позволяет изменять ток, подаваемый на осветительную арматуру, тем самым изменяя интенсивность света. Выключатель диммера будет иметь многожильные провода, которые необходимо нарезать на сплошную проводку кабеля в виде косички. Такое устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. подключение регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи 2-жильный кабель идет от диммера к светильнику. Источник находится на диммере, а горячий провод присоединяется к одному горячему проводу на устройстве. Другой провод от диммера присоединяется к черному кабелю, который идет к горячей клемме на светильнике. Нейтральный провод источника соединяется с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение выключателя к настенной розетке

Здесь розетка управляется однополюсным выключателем. Это обычно используется для включения и выключения настольной лампы при входе в комнату. На этой схеме двухжильный кабель проходит между SW1 и розеткой. Источник находится на SW1, а горячий провод подключается к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника сращена в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения раздельной розетки

На этой схеме показано подключение раздельной розетки, верхняя половина которой управляется переключателем SW1, а нижняя половина всегда горячая. Розетка разделена путем разрыва соединительного язычка между двумя клеммами латунного цвета. Язычок между нейтральными серебряными клеммами должен оставаться неповрежденным.

Здесь источник находится на выходе, а от него идет двухжильный кабель к SW1. Нулевой провод цепи подключается к одной из клемм нейтрали на розетке, к выключателю он не идет. Горячий источник соединен с косичкой, которая соединяется с нижней, всегда горячей половиной розетки и с белым проводом кабеля, идущим к SW1. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. Черный провод кабеля идет к SW1, соединяя его с горячим разъемом в верхней части разделенной розетки.

На этой обновленной схеме трехжильный кабель проходит между розеткой и выключателем, а красный провод кабеля используется для подключения горячего источника к выключателю. Нейтраль от источника подключается к распределительной коробке с помощью белого провода, и на этой схеме белый провод закрыт гайкой. Это представляет собой изменение в коде NEC, которое требует нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение двойной розетки с выключателем

В этой схеме розетка с раздельным выключателем управляется двумя отдельными выключателями. При таком расположении две лампы могут быть подключены к одной и той же розетке, и каждая из них может управляться отдельно из двух разных мест.

Здесь снова сломан соединительный язычок между клеммами розетки, а нейтральный язычок остается целым. Источник находится на SW1, и оттуда идет 3-жильный кабель к розетке, а 2-жильный кабель идет оттуда к SW2. Горячий провод источника соединен косичкой с SW1 и с черным проводом, идущим к розетке. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод помечен черными на обоих концах, чтобы определить, что он горячий.

Красный провод кабеля идет от SW1 к горячей клемме в верхней части разъемной розетки. Нейтраль источника присоединяется к белому проводу, идущему к нейтрали на розетке. Неважно какой, нужно только одно подключение.

От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме в нижней половине и к выключателю на другом конце.

На этой обновленной схеме 3-жильный кабель проходит между розеткой и SW2, что позволяет соединить нейтральный источник со вторым распределительным щитком.

Здесь белый провод не используется для горячего, вместо этого черный провод служит для второго переключателя. Красный провод к SW2 подключен к горячему на нижней половине розетки и к выключателю на другом конце.

Подключение 3-позиционных переключаемых розеток

На этой схеме два 3-позиционных переключателя управляют стенной розеткой, которая может использоваться для управления лампой с двух входов в комнату. Эта схема подключена так же, как и 3-ходовые фонари по этой ссылке.

Трехжильный кабель проходит между выключателем и розеткой. Источник находится на SW1, где горячая часть подключена к общей клемме, а нейтраль соединена с нейтралью на выходе.
