Схема подключения диодной лампы дневного света: Схема подключения светодиодных ламп вместо люминесцентных

Замена люминесцентных ламп на светодиодные

Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.

• G- означает, что в качестве контактов используются штырьки

• 13 – это расстояние в миллиметрах между этими штырями

Преимущества переделки

При этом вы получите:

• экономию электроэнергии (в 2 раза)

• большую освещенность

• меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)

• отсутствие вибрации и противного звука дребезжания от балластного дросселя

Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.

Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:

Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.

Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.

Светильники с электромагнитным ПРА

На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию.

Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.

Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

Если стартер из схемы не убрать, то при замене лампы ЛБ на светодиодную, можно создать короткое замыкание.

Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.

После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.

Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.

Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.

А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.

В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения.

Самые распространенные размеры таких трубок:

• 300мм (используется в настольных светильниках)

• 600мм (на потолок для светильников типа Armstrong)

• 900мм и 1200мм

Чем больше их длина, тем ярче свечение.

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

• дроссель

• провода

• контактные колодки-патроны по бокам корпуса

Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

• без демонтажа патронов

• с демонтажем и установкой перемычек через их контакты

Без демонтажа

Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.

Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.

После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.

Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

С демонтажем патронов и установкой перемычек

Другой метод более скрупулезный, зато не требует никаких лишних затрат.

Снимаете боковые крышки со светильника. Делать это нужно осторожно, т.к. в современных изделиях защелки сделаны из хрупкой и ломкой пластмассы.

После чего, можно демонтировать контактные патроны. Внутри них расположены два контакта, которые изолированы друг от друга.

Такие патроны могут быть нескольких разновидностей:

Все они одинаково подходят для ламп с цоколем G13. Внутри них могут быть пружинки.

В первую очередь они нужны не для лучшего контакта, а для того, чтобы лампа не выпадала из него. Плюс за счет пружин, идет некоторая компенсация размера длины. Так как с точность до миллиметра, изготовить одинаковыми лампы не всегда  получается.

К каждому патрону подходят два провода питания. Чаще всего, они крепятся путем защелкивания в специальных без винтовых контактах.

Проворачиваете их по часовой и против часовой стрелки, и приложив усилие вытаскиваете наружу один из них.

Как уже говорилось выше, контакты внутри разъема изолированы друг от друга. И демонтируя один из проводков, вы фактически оставляете не удел одно контактное гнездо.

Весь ток теперь будет течь через другой контакт. Конечно, все будет работать и на одном, но если вы делаете светильник для себя, имеет смысл немного усовершенствовать конструкцию, поставив перемычку.

Благодаря ей, вам не придется ловить контакт, проворачивая светодиодную лампу по сторонам. Двойной разъем обеспечит надежное соединение.

Перемычку можно сделать из лишних проводов питания самой лампы, которые у вас обязательно останутся в результате переделки.

Тестером проверяете, что после монтажа перемычки, между ранее изолированными разъемами есть цепь. То же самое проделываете со вторым втычным контактом на другой стороне светильника.

Главное проследить, чтобы оставшийся провод питания был уже не фазным, а нулевым. Остальное выкусываете.

Люминесцентные светильники на две, четыре и более ламп

Если светильник у вас двухламповый, лучше всего к каждому разъему подавать напряжение отдельными проводниками.

При монтаже простой перемычки между двух и более патронов, конструкция будет иметь существенный недостаток.

Вторая лампа будет светиться, только при условии, что первая установлена на свое место. Уберете ее, и тут же погаснет и другая.

Питающие проводники должны сходиться на клеммную колодку, где поочередно у вас будет подключены:

До установки светильника на потолок, необходимо подать на него напряжение и проверить работу ламп. Если какой-то контакт будет отходить, можно здесь же все и подрегулировать, не залезая на верх, прыгая по стремянкам.

Светодиодные лампы, в отличие от люминесцентных с обзором свечения 360 градусов, имеют направленный поток света.

Но за счет возможности поворачиваться вокруг оси на 35 градусов в цоколе G13 + вращая сам цоколь, вы сможете их подрегулировать в нужную вам сторону.

Однако такая конструкция цоколя есть не у всех ламп. И иногда приходится пересверливать крепление патронов на 90 градусов.

Если все в порядке, монтируете светильник на свое место и наслаждаетесь экономным и боле ярким освещением.

Инструкция по замене люминесцентных ламп Т8 G13 на светодиодные – База знаний Novolampa

Благодаря экономичному электропотреблению, безопасности и высокому сроку службы, в настоящее время светодиоды уверенно вытесняют многие традиционные источники света. В частности, на светодиодные аналоги повсеместно стали заменяться люминесцентные лампы типа T8.

Часто требуется не замена всего светильника целиком, а простая установка светодиодных ламп в уже существующие. И чтобы сделать этот процесс максимально простым, производители светодиодных ламп изготавливают их с таким же цоколем (G13), а размеры полностью повторяют размеры люминесцентных ламп (D=26мм L=600 мм / 900мм / 1200мм / 1500мм / 2400 мм). Остается только немного модернизировать электрическую схему и можно устанавливать светодиодные трубки.

Весь ассортимент этой продукции можете посмотреть в разделе светодиодные лампы g13.

Рассмотрим подробнее особенности установки светодиодных трубок (ламп) Т8 в светильники для люминесцентных ламп.

В зависимости от типа светодиодной лампы существует два варианта установки ламп:

• С подключением ламп на AC 220V (подходит для любой исходной ПРА).
• С подключением ламп на AC 110V (подходит только для светильников с ЭмПРА).

Обратите внимание!

1. При установке нескольких ламп в один светильник используйте параллельное подключение. Не допускается последовательное подключение, т.к. это приводит к перепадам напряжения и повреждению драйвера лампы.
2. Работы по замене должны выполняться квалифицированным персоналом в соответствии с нормами и требованиями безопасности.

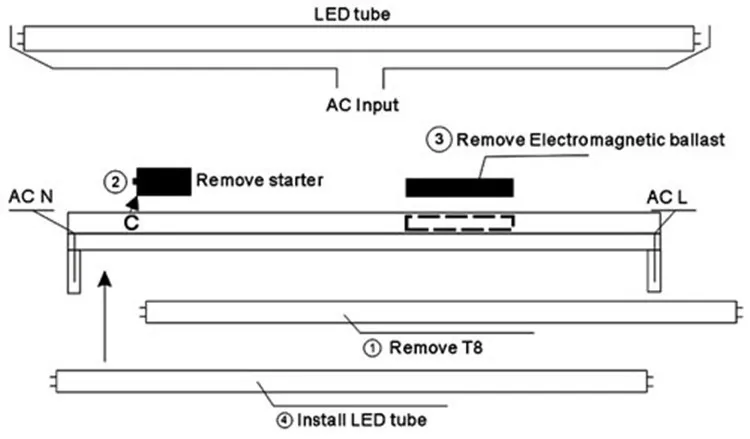

1. Подключение ламп на AC 220V:

Первый вариант требует непосредственного питания ламп от электросети 50 Гц 220 В. В этом случае нужно предварительно удалить все элементы пускорегулирующей аппаратуры: электронный блок или элементы электромагнитной ПРА (стартер, дроссель и прочее). Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп.

Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите старую электронную схему: а) удалите электронный блок ПРА; б) удалите стартеры и извлеките балласт из электрической цепи, отключите конденсатор, если есть.
4. Вставьте светодиодные лампы.
5. Включите электропитание.

После удаления ПРА светильники должны выглядеть примерно как на фото ниже (переделан светильник на две лампы длиной 1200 мм). Для соединения контактов используйте клеммы.

Светильник люминесцентный типо Арктика 2х36 1200мм в разобранном виде с обратной стороны после удаления всех элементов ПРА для подключения светодиодных ламп на 220В.

2. Подключением ламп на AC 110V:

Второй вариант подразумевает, что в схеме остается электромагнитный балласт, удаляется только стартер, такие светодиодные лампы рассчитаны на подачу напряжения 110 В. При таком подключении потребляемая мощность светильника складывается из суммарной мощности светодиодных ламп и мощности, потребляемой оставшейся ПРА. В этом варианте электроэнергии будет потребляться больше, чем в первом, а значит эффект экономии будет меньше. Кроме того, необходимо предварительно точно определить, какой тип ПРА установлен в светильниках.

Порядок действий:

1. Обесточьте светильник, чтобы избежать поражения электрическим током.
2. Удалите люминесцентные лампы.
3. Удалите стартеры, оставьте балласт (или замените стартеры на специальные для светодиодных ламп).
4. Вставьте светодиодные лампы
5. Включите электропитание.

Поворотный цоколь. На что еще следует обратить внимание:

В светильниках бывают по-разному установлены патроны: горизонтально, вертикально, а иногда и под углом. Поскольку люминесцентные лампы светят на 360°, то для них неважно, как устанавливать лампу в патрон. Но светодиодные лампы имеют направленный световой поток, поэтому следует обращать внимание на расположение прорези под патрон в цоколе лампы, иначе может оказаться, что светодиодная лампа светит не вниз, а вбок. Наиболее универсальным в этом случае оказывается поворотный цоколь: он подходит к любым светильникам.

Цоколи светодиодных ламп: а) не поворотный б) поворотный.

Надеемся, что наша инструкция помогла Вам правильно выбрать и подключить светодиодные лампы, и сейчас Вы в полной мере используете все преимущества современного светодиодного освещения.
