Схема отопления двухэтажного: Отопление в двухэтажном доме – без проблем своими руками

Проект отопления двухэтажного дома — виды схем и способов подключения

В процессе оборудования системы отопления, перед владельцем двухэтажного дома возникает ряд задач. В первую очередь собственнику предстоит выбрать оптимальный проект отопления двухэтажного дома, отталкиваясь от особенностей планировки здания, имеющихся в распоряжении финансов и доступности определенного вида топлива. Шаг за шагом, реализуя систему обогрева, которую предусматривает схема отопления двухэтажного частного дома, владелец получит возможность эффективного и равномерного прогрева всех ключевых и вспомогательных комнат в здании на протяжении всего холодного времени года.

Чаще всего, делая отопление под ключ, подрядчики отдают предпочтение водяной системе обогрева, однако в зависимости от внешних условий и пожеланий владельцев в основу контура может быть поставлен электрический котел или дровяная печь. При этом типичная базовая схема отопления частного двухэтажного строения, в процессе работы подрядчиков, адаптируется специалистами под нужды конкретного дома. Грамотно внесенные в проект отопления коррективы позволят добиться максимально эффективной работы контура и избежать поломок системы в будущем.

Содержание

• 1 Особенности схемы
• 2 Выбор схемы
• 3 Какой тип подключения радиаторов выбрать?
  • 3.1 Однотрубная схема
  • 3.2 Двухтрубная схема
• 4 Варианты разводки
  • 4.1 Лучевая схема
  • 4.2 Коллекторная схема
• 5 Тип циркуляции теплоносителя
• 6 Окончательный выбор

Особенности схемы

Стандартная система отопления двухэтажного дома подразумевает использование традиционных элементов. Они осуществляют подогрев теплоносителя, его циркуляцию и передачу тепла. Элементы отопительной системы монтируются согласно указаниям схемы системы отопления двухэтажного дома, составленной теплотехниками заранее с учетом тепловой потребности дома.

Основными элементами схемы являются:

• котел или печь;
• система трубопроводов;
• батареи;
• регуляторы и датчики;
• запорная арматура и фитинги.

Грамотно подобрав элементы по мощности и назначению, собственник добьется того, что система отопления частного двухэтажного дома будет реализована на высшем уровне и позволит устанавливать оптимальный микроклимат в помещении в считанные минуты.

Выбор схемы

В настоящий момент специалисты предлагают воспользоваться несколькими перспективными схемами.

Схемы отличаются способом разводки трубопроводов, использованием различных типов подключения радиаторов, особенностями циркуляции теплоносителя и вариантами расположения стояков.

Поскольку все дома отличаются планировкой, площадью и степенью изоляции, то схема системы отопления двухэтажного частного дома должна выбираться в индивидуальном порядке.

Какой тип подключения радиаторов выбрать?

Сегодня чаще всего используются однотрубная и двухтрубная схемы подключения. Стоит рассмотреть их более подробно.

Однотрубная схема

Однотрубная разводка отопления в двухэтажном доме пользовалась популярностью в те годы, когда топливо стоило дешево, а найти материал для оборудования контура не всегда представлялось возможным. Однотрубная схема подключения предполагает отсутствие обратных стояков, в виду этого на ее реализацию нужно затратить гораздо меньшее количество труб и фитингов. Однако экономия на материалах не компенсируется эффективностью схемы. Такая схема не позволяет регулировать температуру отдельных батарей в контуре и на практике показывает себя как недостаточно функциональная и примитивная разводка отопления.

Двухтрубная схема

Более предпочтительной считается двухтрубная схема подключения радиаторов отопления в двухэтажном доме, которая предполагает исключение всех недостатков однотрубной схемы. Конечно, для реализации такого проекта потребуются большие затраты на покупку материалов и оплату труда монтажников, однако трудоемкость работ по подключению радиаторов оправдается экономичностью и функциональностью системы.

Особенностью схемы является подвод к каждому радиатору трубопровода с горячим теплоносителем, который после остывания отводится по обратке.

Двухтрубные системы отопления горизонтальная разводка которых является более предпочтительней и требует наличия утепленного стояка, в настоящий момент являются оптимальными схемами для частных домов. Они обеспечивают равномерный нагрев и плавное остывание теплоносителя, а также позволяют регулировать температуру каждого радиатора, подсоединенного к контуру, и оснащенного терморегулятором.

Варианты разводки

Автономное отопление двухэтажного коттеджа схемы которого можно скачать в сети, может предполагать верхнюю и нижнюю разводку трубопроводов. Поскольку в частном двухэтажном доме имеется чердак и цокольный этаж, то собственник может выбрать любую из предложенных разводок. Если собственник решил задействовать чердак, то подача теплоносителя через верхнюю разводку будет производиться в установленные стояки, а затем – в радиаторы. Если собственником выбрана нижняя разводка системы отопления, то подача подогретого теплоносителя из котла осуществляется снизу, то есть из цокольного помещения.

Лучевая схема

Эффективная лучевая система отопления двухэтажного дома предлагает собственникам отказаться от традиционной прокладки трубопроводов вдоль стен. Такое конструкционное решение способствует быстрому остыванию теплоносителя и является проблемой при обогреве большого двухэтажного дома. Вместо этого, схема лучевой системы рекомендует использовать для обогрева несколько отдельных контуров, при этом трубопроводы укладываются не вдоль стен, а по полу.

Корректно смонтированная система лучевого обогрева имеет ряд преимуществ:

1. оптимальное распределение подогретого теплоносителя по контуру;
2. возможность проведения быстрого ремонта без отключения всех приборов отопления;
3. снижение гидравлических потерь;
4. использование в процессе монтажа минимального количества угловых соединений;
5. возможность регулирования температуры в каждом контуре.

Коллекторная схема

Современные проекты отопления частного двухэтажного дома могут предложить собственникам воспользоваться коллекторной схемой подключения приборов. Ее принцип состоит в двухтрубном поэтажном подключении радиаторов, при этом трубопроводы, соединяющие элементы контура могут быть скрыты под напольным покрытием, подоконниками или под потолком. Схема может корректироваться в зависимости от планировки дома. Единственным неизменным условием является монтаж отопительного котла на первом этаже, а расширительного бака для компенсации уровня давления теплоносителя – на втором этаже.

Собственники выбирают коллекторный вариант подключения радиаторов по нескольким причинам:

• возможность установки регулировочных клапанов на каждый отопительный прибор;
• скрытая разводка трубопроводов, которая не портит интерьер помещения;
• наличие всего одного вертикального стояка, который отходит от котла;
• равномерный прогрев теплоносителя, поступающего в радиаторы на первом и втором этаже.

Тип циркуляции теплоносителя

Схема обогрева может предусматривать принудительную и естественную циркуляцию теплоносителя. Как правило, самотечная система отопления двухэтажного частного дома схема которой составляется индивидуально, по многим показателям проигрывает системе обогрева с принудительной циркуляцией. Поэтому владельцы частных домов используют дополнительное оборудование, такое как электрический циркуляционный насос, для нагнетания давления в контуре. Насос обеспечивает лучшую производительность контура и эффективный разнос тепла по системе радиаторов.

Окончательный выбор

Однозначного ответа на вопрос: какая схема отопления дома является более предпочтительной, не существует. Собственникам стоит помнить, что проектирование отопления частного двухэтажного дома – это сугубо индивидуальный процесс, который зависит от ряда внешних условий и факторов. Поэтому им необходимо подобрать схему, которая удовлетворит потребности дома в тепле и не ударит по карману огромными затратами на покупку материалов.

обзор лучших вариантов и их сравнение между собой

Строите новый или ремонтируете старый дом, и дело дошло до системы обогрева? Не знаете, какой тип разводки лучше выбрать? Правильно составленная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта в зимнее время, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов — от климата и финансовых возможностей, до необходимости точечной настройки и эстетических вопросов. В этой статье мы разберём по деталям все возможные типы отопительных систем, приведём и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможности их модификации.

Содержание статьи:

• Виды частных газовых отопительных систем
  • Одно- и двухтрубные схемы подключения
  • Открытые и закрытые системы
  • По виду обогревательных приборов
  • По типу циркуляции теплоносителя
  • Горизонтальная и вертикальная разводка
• Дополнительное оборудование — преимущества и недостатки
• Лучшие схемы для двухэтажного дома
  • Однотрубная Ленинградка — надёжно и дёшево
  • Петля Тихельмана с принудительной циркуляцией
  • Коллекторное подключение и смешанные системы
  • Вертикальная гравитационная схема
• Выводы и полезное видео по теме

Виды частных газовых отопительных систем

Существует множество параметров, определяющих тип отопительной системы, в качестве основного теплогенератора – это только первый шаг. Обустроить контур отопления можно, соединив все приборы одной трубой, либо провести отдельные магистрали подачи и обратки.

Также, строение системы зависит от используемых обогревательных приборов, типа расширительного бака, планировки и площади дома. Кроме того, можно разбить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения света, и многое другое.

Грамотно спроектированная и смонтированная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа систем рассмотрим ниже.

Одно- и двухтрубные схемы подключения

В пределах этих двух типов можно выделить 5 принципиальных схем подключения.

Рассмотрим их в порядке возрастания сложности конструкции и стоимости:

1. Простая однотрубная.
2. Однотрубная «Ленинградка».
3. Двухтрубная тупиковая.
4. «Петля Тихельмана».
5. .

Простейшая подключения радиаторов подразумевает, что теплоноситель попадает во второй радиатор только после того, как пройдёт первый, и так далее. Может быть включен в такую систему и тёплый пол – его подключают последним, от обратки самой дальней батареи.

Такой вариант позволяет максимально сэкономить на трубах, фитингах и запорной арматуре, а также гарантирует проток теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, её несложно оборудовать с возможностью естественной циркуляции.

Однако, такая система имеет серьёзный недостаток: температура с каждой батареей заметно снижается, и отрегулировать это никак невозможно. Если краном-терморегулятором ограничить температуру подачи на первый радиатор, пропорционально снизится температура во всех – частично выручает лишь увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь существенная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «Ленинградка», предусматривает на каждом радиаторе. Таким образом, часть теплоносителя проходит мимо радиатора, и в следующий попадает более горячая смесь.

Установив регулировочную и запорную арматуру на подачу, обратку и байпас каждой батареи, можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, получается система, средняя и по цене, и по функционалу между простой однотрубной и двухтрубной – довольно популярное решение.

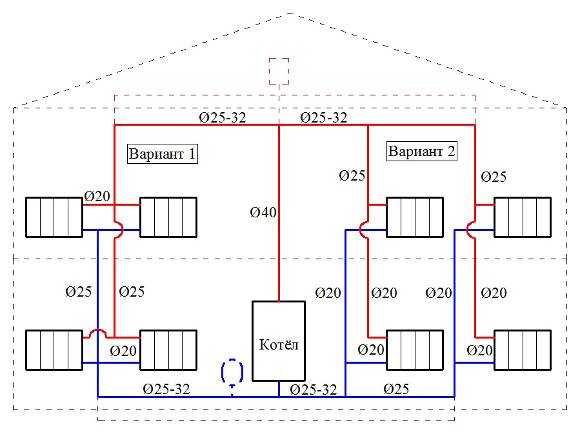

Двухтрубная система подразумевает разделение подачи и обратки на две отдельные трубы, подведенные к каждому радиатору. Материалов потребуется значительно больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество батарей.

Тупиковые ветви удобно прокладывать там, где нет возможности закольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается встречным, а потому есть вероятность, что вода пойдет по пути наименьшего сопротивления и замкнёт круг циркуляции уже через первый радиатор, а в остальные не попадёт совсем.

Решается проблема использованием балансировочных вентилей, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Можно использовать комбинировать разные схемы: здесь в цокольном этаже проведены тупиковые ветви, на первом – петля Тихельмана, а на втором – коллекторное подключение

Петля Тихельмана – самое удачное и популярное решение по соотношению стоимости и эффективности. Её отличие в том, что направление потока в подаче и обратке параллельное, следовательно, через какую батарею бы ни шел теплоноситель, длина круга циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате, все батареи греют равномерно, но каждую из них можно отдельно отрегулировать или полностью отключить без ущерба для работы системы.

Коллекторная схема подразумевает наличие двух коллекторов, для подачи и обратки, от которых лучами разведены пары труб к каждому отопительному прибору. Для наилучшей эффективности располагают так, чтобы расстояние от него до каждого прибора отопления было примерно одинаковым. Обычно на каждый этаж устанавливается отдельный коллектор.

Только в такой системе на каждую батарею будет подаваться теплоноситель одинаковой температуры, и именно ей проще всего управлять, менять мощность обогрева отдельных точек.

Основной недостаток лучевой схемы подключения – необходимость большого количества труб, что не только повышает стоимость, но и усложняет монтаж. С другой стороны, подводка таких систем полностью скрыта, а это выглядит эстетично.

Ещё один важный момент – коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже при энергонезависимом котле, отопление отключится, как только отключат свет и остановится насос.

Для настройки лучевой системы не нужно подходить к каждому прибору: все краны собраны в коллекторном шкафу, необходимо их лишь точно промаркировать при подключении

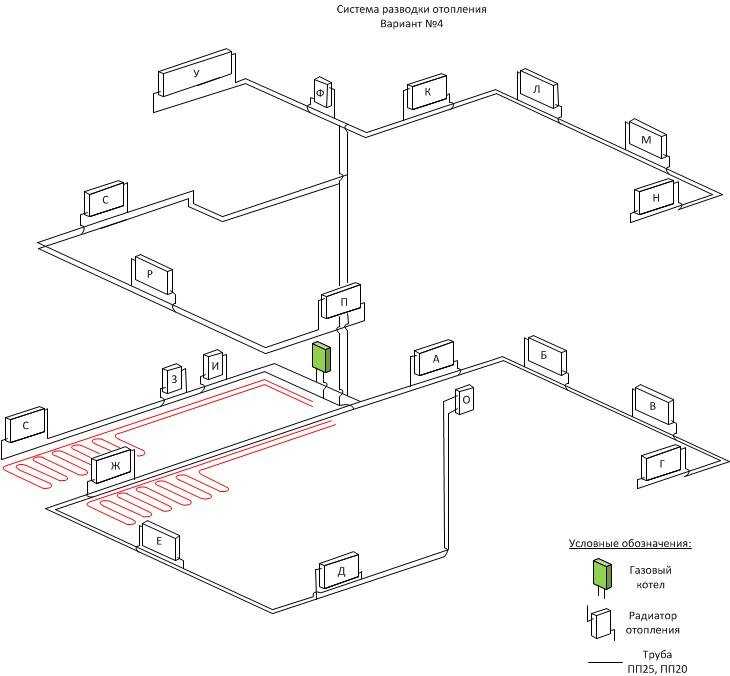

Часто в двухэтажных домах используют разные схемы разводки отопления для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме однотрубные проекты, с единой трубой подачи, практически не используются, потому как последние радиаторы в контуре работают крайне неэффективно. В зависимости от площади дома, отдельные контуры соответствуют каждому этажу, нескольким или даже каждой комнате.

Также принято отделять контур радиаторов от тёплого пола, в силу необходимости разного рабочего давления и температуры.

Деление подачи из котла на разные контуры может осуществляться через гидрострелку, коллектор, либо их сочетание. Первая обеспечивает потоки разного давления и температуры для разных систем, второй же эффективен для контуров с однотипными приборами, например, лучевого подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает, есть ли контакт теплоносителя с воздухом, и определяется типом .

Расширительный бак компенсирует увеличение объёма жидкости при нагревании, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объёма, наполняясь до разного уровня. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак должен быть установлен в самой верхней точке системы. В двухэтажном доме, как правило, это верхушка стояка подачи.

Недостатков у такой системы немало. Теплоноситель контактирует с открытым воздухом, а значит – испаряется и обогащается кислородом. Как следствие – запрещено заполнять такую систему антифризом, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные пробки. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении 2 этажа замаскировать его проблематично.

В современные газовые котлы расширительный бак закрытого типа может быть уже встроен – это экономит место и облегчает подключение

Закрытый расширительный бак герметичен, состоит из двух камер, разделённых мембраной. Он работает за счет способности воздуха к сжатию: когда система нагрета, вода занимает большую часть бака, давление в воздушной камере повышается. При остывании именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любой точке системы, чаще всего – на обратной линии, перед насосом. Система с закрытым баком абсолютно герметична, её можно заполнить даже токсичным раствором этиленгликоля. Даже обычная вода в таких условиях постепенно очищается от примесей и растворённых газов, превращаясь в практически идеальный теплоноситель.

По виду обогревательных приборов

В одну систему отопления могут быть включены разные приборы: радиаторы, тёплый пол, конвекторы и другие. Их можно комбинировать даже в пределах простейшей однотрубной схемы, но вот с гравитационным типом циркуляции лучше использовать обычные батареи.

Все встроенные в пол приборы отопления принято называть конвекторами. В них теплоотдача происходит за счет циркуляции воздуха в полостях прибора

Тёплый пол – это не только приятно и удобно, но и экономно, поскольку тёплый воздух заполняет нижнюю, жилую часть помещения, а под потолком остывает. Особенно незаменимо такое решение, если в доме есть ребёнок. Также их часто устанавливают в санузле и на кухне.

Системы, состоящие только из , могут быть оборудованы только в хорошо утеплённых зданиях и в умеренном климате, иначе в мороз либо в доме будет прохладно, либо ходить по раскалённому полу будет невозможно. Как правило, в одной схеме комбинируют тёплые полы с небольшим количеством радиаторов — это и красиво, и экономно, и удобно.

Радиаторы наиболее популярны не зря: они работают и на излучении тепла от наружной плоскости, прогревая воздух и предметы перед собой, и по конвекционному принципу, пропуская через рёбра потоки воздуха.

Эффективность работы радиатора зависит от подключения труб подачи и обратки, а следовательно – распределения потоков теплоносителя в секциях

Основным недостатком традиционных батарей является сложность их размещения без нарушения дизайна интерьера, ведь любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего перемещаются от циркуляционного насоса: он создаёт необходимый напор, обеспечивая быстрый, эффективный и равномерный прогрев. Однако, наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии, отопление тоже отключится.

Альтернативный вариант – гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет повышения плотности при остывании, а также под силой гравитации – за счет уклона всех труб контура.

Стояки отопления (4) и обратки (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котлом (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит, и эффективность, будут значительно ниже. Кроме того, медленный поток оставляет гораздо больше осадка на стенках системы.

Интересна способность систем с естественной циркуляцией к самонастройке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, повышается разница температур подачи и обратки, а значит и скорость потока, и эффективность работы отопления.

Если регулярные отключения света – суровая реальность, а дом небольшой, лучшее решение – система со смешанным типом циркуляции. План её должен быть рассчитан, как для гравитационной системы – с уклонами труб, котлом в нижней точке и т.д.

Для установки циркуляционного насоса предусматривают специальный «карман» — байпас перед котлом, переключение типа циркуляции осуществляется с помощью кранов

Можно в такой системе установить и тёплые полы, но они будут работать только тогда, когда включен насос.

Горизонтальная и вертикальная разводка

В двухэтажном доме обойтись только горизонтальными трубопроводами не получится – как минимум один стояк на второй этаж должен подавать теплоноситель. Но тип разводки в целом это не меняет.

Горизонтальная разводка может быть выполнена в пределах каждого этажа. При ней трубы соединяют все радиаторы одного уровня в единую цепь. Она наиболее универсальна и популярна, реализуема при любой планировке.

Различают также верхнюю и нижнюю разводку, которая касается вертикальной части трубопровода. Для систем с гравитационным типом циркуляции подходит только верхняя

Представить себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирных домов. Планировка каждого этажа, в том числе, расположение радиаторов, в них идеально совпадает. Каждая батарея соединена стояком с такой же у соседей снизу и сверху, а горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет расположить все радиаторы точно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. К тому же, стояки проще замаскировать, чем горизонтальный трубопровод.

Однако, при монтаже системы понадобится много раз пересекать перекрытия, а это сложнее, чем провести трубу сквозь стену.

Дополнительное оборудование — преимущества и недостатки

Любую схему отопления можно усовершенствовать, добавив в неё краны-терморегуляторы для настройки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура, другие дополнительные приборы.

Краны Маевского и воздухоотводчики на верхушке каждого стояка обязательны в системах с закрытым расширительным баком. Каждый дополнительный прибор делает систему эффективнее, экономнее, даёт возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только повышает её стоимость, но и существенно увеличивает риск поломки

Используйте только необходимые компоненты, ведь чем меньше агрегатов, тем ниже вероятность выхода из сртоя одного из них и остановки системы.

Лучшие схемы для двухэтажного дома

В каждом конкретном случае необходима разработка индивидуального проекта отопления, который обеспечит эффективную и экономную работу.

Чтобы правильно сделать выбор, следует учесть такие факторы:

• климат и качество утепления здания;
• количество и назначение помещений. Везде ли необходим постоянный и равномерный нагрев;
• стабильность подачи электроэнергии и наличие генератора во многом определяют тип циркуляции;
• индивидуальные пожелания жильцов – тёплые полы или стены в отдельных помещениях или по всему дому и т. п;
• планировку помещений – реализуема ли разводка по периметру;
• дизайнерские требования и стадия ремонта. Во многих случаях все трубы, а порой и отопительные приборы можно скрыть в полу и стенах;
• бюджет — смета за обустройство отопления в одном здании может отличаться в разы и десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: порой примитивные служат надёжнее и не менее эффективно, а в тонкой настройке нет необходимости

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и откорректировать её в соответствии с вашей планировкой.

Однотрубная Ленинградка — надёжно и дёшево

Такая однотрубная схема – одна из самых дешевых, простых и старых, но актуальная и популярная по сей день. Использование только радиаторов позволяет предусмотреть смешанный тип циркуляции на случай отключения света. Для этого газовый котёл должен быть энергонезависимым, все трубы идти с уклоном 5 – 10 мм на 1 м.пог.

Для облегчения настройки можно поставить терморегуляторы на подачу каждой батареи, регулировочные вентили на байпасы батарей. Дополнительный вентиль на стояке даст возможность отключения контура отопления отдельного этажа.

Тёплый пол может быть включен в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако, в таком случае деление потоков должно проходить через термосмеситель или , чтобы пол не нагревался в морозы до 70 – 80 °С, как батареи.

Также учтите, что при отключении электричества будут работать только батареи, а в строго горизонтальном контуре подогрева пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разных диаметров: подачу от котла до деления на отдельные контуры этажей – самая толстая, магистрали этажа средние, а подключение радиаторов – наименьшего диаметра

Главное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м² не прогревается при естественной циркуляции теплоносителя. Такая система спасёт только от разморозки труб и разрыва теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже с принудительной циркуляцией такой контур отопления практически невозможно настроить, если он включает больше 5 – 7 батарей. То есть для удобства пользования в большом доме необходимо разбить схему на большее количество контуров.

Подробнее об обустройстве однотрубной системы отопления Ленинградка можно прочесть в .

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, эта схема подключения обеспечивает наиболее эффективную работу и удобную регулировку каждого радиатора при сравнительно небольших затратах материалов.

Система может охватывать одной петлёй весь дом, делиться на 2 контура по этажам, как на схеме, либо использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании, при необходимости часть батарей можно отключить или даже демонтировать, не останавливая котел

Современные радиаторные системы отопления часто обустраиваются по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур можно включить приборы разного типа: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только контуров отопления, но и для индивидуального подключения каждого прибора – самое современное и удобное в использовании решение.

Оно имеет ряд преимуществ:

• красиво — все трубы спрятаны в полу и стенах;
• удобно — регулировка любого прибора в коллекторном шкафу;
• эффективно — на все приборы подаётся одинаково горячий теплоноситель, но каждый из них греет ровно настолько, насколько вам необходимо;
• универсально — к одному коллектору можно подключать приборы разных типов независимость от планировки.

Главный недостаток такого решения – высокая стоимость и материалов, и монтажа. Труб понадобится гораздо больше, чем для любой другой схемы подключения, да и укладка коммуникаций в пол, особенно если уже залита бетонная стяжка, обойдется немало.

Также стоит учесть, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда используют трубы разного цвета, красного и синего для подачи и обратки

В двухэтажных домах, как правило, устанавливают по одному коллектору в центре каждого этажа, но при большом количестве отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с меньшей температурой теплоносителя.

Вертикальная гравитационная схема

Кроме описанных стандартных вариантов, встречаются и более экзотические, как вертикальная двухтрубная с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а большой расширительный бак под крышей играет роль коллектора, обеспечен максимально эффективный и равномерный обогрев даже без использования насоса.

Очень важно при обустройстве такой системы использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и магистраль обратки должны быть самыми толстыми; стояки подачи, питающие 2-й этаж – немного тоньше, нижняя их часть, на 1м этаже – ещё меньшего диаметра, а трубы подключения радиаторов – с наименьшим сечением.

Выводы и полезное видео по теме

Увидеть, как на практике реализуется двухтрубная схема в 2-этажном доме, можно на этом видео:

Об обустройстве комбинированной системы с радиаторами и теплым полом можно узнать тут:

А это видео пригодится тем, кто собирается обустроить отопление с гравитационным или смешанным типом циркуляции:

Подводя итог можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае нужно учитывать множество факторов и расставлять приоритеты. Мы вам постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ей довольны и что хотели бы изменить? Присоединяйтесь к обсуждению ниже.

Как регулировать тепло в двухэтажном доме: полное руководство

Нет ничего хуже, чем чувствовать себя некомфортно в собственном доме. В двухэтажном доме добиться нужной температуры во всем доме может быть непростой задачей, но это достижимо. Регулирование тепла в двухэтажном доме важно для того, чтобы ваш дом был комфортным, его жильцы были довольны, а ваши счета за электроэнергию были управляемыми.

Общие сведения о климат-контроле в помещении и движении воздуха в двухэтажном доме

Постоянная комфортная температура во всем доме во многом зависит от того, как воздух в вашем доме распределяется и смешивается. Некоторые распространенные проблемы можно легко исправить, обеспечивая немедленные улучшения.

Перво-наперво: проверьте наличие возможных проблем с системой

Иногда можно быстро решить проблему повышения эффективности работы вашей системы. Проверка ваших софитов, вентиляционных отверстий и любых утечек должна быть первым пунктом, который вы проверяете.

Убедитесь, что вентиляционные отверстия потолка под карнизом не заблокированы

Вентиляционные отверстия потолка пропускают воздух на чердак. Когда они блокируются, воздух не может должным образом проходить через чердак, что может привести к проблемам с конденсацией и другим проблемам с температурой. Защитите свой дом и держите софиты чистыми.

Убедитесь, что внутренние вентиляционные отверстия не заблокированы

Проверьте внутренние возвратные и приточные вентиляционные отверстия. Они тянут и толкают воздух в вашем доме вокруг вашего дома и через печь. Убедитесь, что они не закрыты мебелью, шторами или чем-либо еще. Если что-то блокирует эти вентиляционные отверстия, воздух не сможет должным образом проходить через систему отопления, вентиляции и кондиционирования вашего дома.

Проверка воздуховодов на утечки

Воздуховоды в плохом состоянии могут пропускать 30% кондиционированного воздуха, что равносильно выбрасыванию денег. Убедитесь, что любые утечки в воздуховодах устранены, чтобы кондиционированный воздух оставался там, где он должен быть, в вашем доме.

Проверка чердака на предмет надлежащей изоляции

Надлежащий поток воздуха на чердаке имеет решающее значение, и надлежащая изоляция также важна. Если ваши потолочные балки видны, вам нужно добавить больше изоляции. Надлежащее утепление чердака предотвращает выход тепла из дома в холодный чердачный воздух.

Наилучшие варианты регулирования тепла в двухэтажном доме

Подъем горячего воздуха и отвод холодного воздуха. Этот простой факт делает регулирование тепла в двухэтажном доме невероятно сложным. Многие люди, которые жили в двухэтажных домах, могут быть слишком знакомы с морозным нижним этажом летом и палящей жарой на втором этаже зимой. К счастью, у вас есть возможность поддерживать комфорт на обоих уровнях дома круглый год.

Смещение температуры

Использование смещения температуры — отличный способ обеспечить комфорт в доме зимой или летом. Если одна система HVAC управляет нижним этажом, а другая – верхним этажом, каждая из них должна иметь собственный термостат. Поскольку холодный воздух опускается, а горячий поднимается вверх, летом вы должны установить термостат нижнего этажа примерно на 2°F выше, чем термостат верхнего этажа. Холодный воздух с верхних этажей сделает пребывание внизу более комфортным и уменьшит износ оборудования.

Такое же смещение температур можно использовать и зимой. Для зимнего отопления установите термостат внизу на 2°F градусов теплее, чем термостат наверху. Поскольку тепло поднимается с первого этажа, это поможет поддерживать комфорт на втором этаже без лишних затрат энергии.

Зональная система отопления и охлаждения

Зональная система помогает решить многие проблемы с регулированием температуры в двухэтажном доме. В зональных системах используются заслонки с электрическим приводом в воздуховодах для перенаправления горячего или холодного воздуха туда, где это необходимо. С помощью зонированной системы разные комнаты, спальни или этажи дома могут быть зонированы, чтобы иметь разную температуру. Эти системы позволяют HVAC делать всю тяжелую работу. Все, что вам нужно сделать, это установить желаемую температуру в каждой комнате, и пусть система сделает все остальное.

Преимущества зонированной системы ОВКВ в двухэтажном доме

В двухэтажном доме зональные системы ОВКВ обеспечивают комфорт во всем доме, независимо от погоды на улице.

Индивидуальный комфорт

Неудобство в вашем доме никогда не бывает хорошим. Зональные системы позволяют в разных помещениях иметь разную температуру в течение года или даже в течение дня. Некоторые комнаты летом получают много солнца и нуждаются в большем охлаждении, чем весной. С зональной системой вам не нужно делать ничего особенного, так как демпферы сделают регулировку за вас.

Улучшенный контроль

Зональные системы, особенно с программируемыми термостатами, отдают весь контроль в ваши руки. Если комнаты активно не используются, увеличьте или понизьте уставку температуры только в этих комнатах, чтобы снизить потребление энергии. Разрешение обогревать или охлаждать только те помещения, которые необходимо обогревать или охлаждать, дает вам контроль над комфортом вашего дома и счетом за электроэнергию.

Энергоэффективность/Меньшие счета за электроэнергию

Большинство жильцов дома проводят большую часть своего времени в определенных комнатах. Спальни, например, часто пустуют в течение дня, а зимой, возможно, наверху не так много людей. С помощью зонированной системы вы можете воспользоваться преимуществами использования вашего дома и настроить отопление и охлаждение в соответствии с ними. Поскольку вы больше не обогреваете и не охлаждаете помещения, которые на самом деле в этом не нуждаются, ваш общий счет за электроэнергию снизится.

Выведите зональную систему отопления, вентиляции и кондиционирования воздуха на новый уровень с помощью лучистого обогрева пола

Мало что превосходит зональную систему отопления, вентиляции и кондиционирования воздуха, но система лучистого обогрева пола является одной из ее особенностей. Распределяя тепло совершенно по-другому, системы лучистого обогрева пола обеспечивают действительно отопление следующего уровня в вашем доме.

Лучистое тепло против принудительного воздушного

Принудительное воздушное отопление работает путем пропускания воздуха через печь или электрический нагреватель для повышения температуры воздуха. Затем горячий воздух распределяется по всему дому в зависимости от того, какие комнаты нуждаются в обогреве.

Система лучистого отопления работает совершенно иначе. Лучистое отопление — это то, как Солнце нагревает Землю. Системы лучистого отопления повышают температуру материала, такого как камень, плитка или другой тип напольного покрытия, а затем излучают это тепло людям, находящимся в помещении.

Преимущества лучистого теплого пола

Нагрев воздуха обычно не лучший способ согреться в доме. Мы хотим, чтобы людям было тепло и комфортно, а не обязательно воздух. Системы лучистого теплого пола позволяют людям снизить температуру воздуха в своем доме из-за того, насколько хорошо пол согревает их. Лучистые напольные обогреватели согревают человека со всех сторон, укутывая его в одеяло тепла. Это меняет все ощущение комнаты.

Интеллектуальный термостат 6iE

Настоящая вершина комфорта и эффективности отопления в двухэтажном доме — это зональная система отопления, вентиляции и кондиционирования воздуха и система напольного лучистого отопления с программируемыми термостатами для каждой из них. Интеллектуальный термостат 6iE — это именно то, что вам нужно, чтобы максимально повысить удобство и эффективность вашего напольного обогревателя. Вам больше не придется просыпаться с холодным полом, если вы используете интеллектуальный термостат 6iE для программирования системы подогрева пола.

Регулируйте тепло в двухэтажном доме с помощью системы теплого пола от Warmup

Независимо от того, является ли ваша мотивация комфортом или энергоэффективностью, вы получите и то, и другое, когда добавите систему теплого пола в свой двухэтажный дом. Warmup делает дома более комфортными уже более 25 лет.
Хотите узнать больше о том, как Warmup может помочь регулировать тепло в вашем двухэтажном доме? Свяжитесь с их экспертами сегодня и узнайте, как Warmup может изменить ситуацию

Равномерное и эффективное охлаждение в двухэтажных домах

Равномерное и эффективное отопление и охлаждение в двухэтажных домах

Если у вас двухэтажный дом, вы можете быть обеспокоены тем, равномерно и эффективно ли распределяется отопление по всему дому. Комфортное отопление является серьезной проблемой, поскольку в последние годы цены на энергию резко выросли. Вы не хотите платить больше, чем должны, по счету за электроэнергию. Хотя у двухэтажного дома есть несколько недостатков, у него также есть много преимуществ, которые делают его более эффективным, чем простой одноэтажный коробчатый дом. Вот почему вам необходимо понять, как оптимизировать свой дом для достижения наилучших результатов в области энергоэффективности. Простая вещь, которую вы можете сделать, это получить различные энергетические обновления от Alps Heating & Air Conditioning, Inc..

Любой, у кого есть двухэтажный дом (или когда-либо был в двухэтажном доме летом), знаком с проблемой неравномерного охлаждения. Вы можете наслаждаться прохладным воздухом в гостиной внизу, но затем подняться наверх и начать потеть. Посмотрите наше видео, чтобы увидеть, как наш специалист Джоуи коснется этой проблемы и предложит решение этой распространенной проблемы!

Преимущества двухэтажного дома

Когда дело доходит до теплопередачи, чем меньше площадь поверхности, тем лучше. Двухэтажные дома часто имеют меньшую крышу, чем их одноэтажные аналоги. Это означает, что вы получаете гораздо больше эффективности в этой конфигурации. Очищенный воздух с меньшей вероятностью попадет в атмосферу, если крыша меньше. Это большое преимущество,
, и этого обычно достаточно, чтобы поддерживать цены на электроэнергию в разумных пределах для вашего двухэтажного дома.

Вы также получаете преимущество в том, что ваш верхний этаж легче разогреть. Это связано с тем, что тепло поднимается вверх, а это означает, что естественный поток воздуха может помочь поддерживать достаточный нагрев верхнего этажа. Одно только это гарантирует, что отопление в вашем двухэтажном доме будет намного лучше. Однако у вас могут возникнуть проблемы с потребностью во второй системе отопления на втором этаже, но это будет зависеть от того, насколько велик ваш дом в целом.

Как дизайн многоэтажного дома влияет на температуру

На уроках естествознания мы все узнали, что тепло поднимается вверх, и этот простой принцип может существенно повлиять на то, как работает ваша домашняя система отопления. Если вы живете в одноэтажном доме, все, что вам нужно сделать, это установить один термостат на желаемую температуру и внести необходимые коррективы. Но не все так просто, когда речь идет о двухэтажном доме. Воздух движется вверх и вниз очень предсказуемо, и вы можете ожидать значительных различий, даже если вы установите одинаковую температуру для верхнего и нижнего этажа.

Этот температурный дисбаланс между этажами может повлиять не только на комфорт вашей семьи. Тепло поднимается на верхние этажи, а холодный воздух опускается на нижние этажи. Это означает, что ваш кондиционер, как правило, будет больше работать наверху в летние месяцы, а отопление внизу — зимой. Если вы не сможете правильно координировать свои термостаты, ваши устройства будут работать намного дольше, а ваши счета за электроэнергию резко возрастут. Дополнительный износ также может ускорить выход из строя ваших систем HVAC.

Доверьтесь своему термостату

Обычно в двухэтажном доме используется несколько термостатов. Это означает, что у вас возникнут затруднения, когда дело доходит до установки желаемой температуры.

Для отопления часто является стандартной практикой устанавливать оба термостата в пределах двух градусов друг от друга, чтобы обеспечить одинаковое отопление на обоих этажах вашего дома. Это также гарантирует, что вы не тратите энергию на нагрев второго этажа больше, чем нужно.

Вы также должны помнить, что ваш термостат будет намного лучше автоматически регулировать температуру, чем вы когда-либо могли. Кроме того, ваш термостат может быть установлен в зависимости от времени, когда вы дома и когда вас нет. Вам не нужно тратить много энергии на обогрев дома, когда вас нет дома.

Министерство энергетики США (DOE) рекомендует устанавливать термостат на 78 градусов в летние месяцы и 68 градусов в зимние месяцы. Эти рекомендации предлагают то, что они считают лучшим сочетанием комфорта и энергоэффективности. Вы всегда можете установить свой термостат на любую температуру, которую вы выберете, но есть и другие способы оставаться комфортными, которые не требуют от вас регулировки термостата, например, носить более теплую одежду зимой и использовать программируемый термостат. Если вы используете программируемые термостаты, обязательно согласуйте настройки между разными уровнями дома.

Может возникнуть соблазн отключить кондиционер на верхних этажах в дневное время, чтобы сэкономить немного денег, но это часто ложная экономия. Ваш нижний блок будет работать до тех пор, пока не достигнет желаемой температуры, не используя холодный воздух, дрейфующий вниз от другого блока. Ваш нижний блок может работать весь день, пытаясь охладить оба этажа, но не добиться охлаждения ни одного из них! Вы можете поэкспериментировать, установив немного больший зазор (4-6 градусов по Фаренгейту), но вряд ли увидите более значительную экономию энергии, резко меняя полы.

Используйте потолочный вентилятор

Хотя потолочные вентиляторы обычно ассоциируются у вас с теплой погодой, они также могут помочь вам эффективно обогреть дом. Зимой измените направление вращения вентиляторов, чтобы они вращались по часовой стрелке. Это направит теплый воздух вверх к потолку, к стенам и по комнате. Стратегически расположенный потолочный вентилятор также может помочь вам поднять теплый воздух на второй этаж вашего дома.

Убедитесь, что ваша изоляция адекватна

Периодические осмотры являются важной частью обслуживания системы отопления, вентиляции и кондиционирования воздуха в вашем доме. Одним из аспектов, о котором многие люди никогда не задумываются, является изоляция. Если ваш дом не изолирован должным образом, вы тратите много энергии, направляя кондиционированный воздух по всему дому только для того, чтобы он просачивался сквозь стены. Изоляция еще более важна в двухэтажном доме, так как у вас часто будет больше комнат, которые необходимо отапливать.

Изоляция играет ключевую роль в обеспечении того, чтобы вы не тратили энергию впустую, доводя дом до желаемой температуры. Планирование осмотра может помочь вам убедиться, что ваша изоляция адекватна. Если возникнут какие-либо проблемы, вы можете заказать дополнительную установку Alps Heating & Air Conditioning, Inc.

Обслуживание вашей системы HVAC

Обслуживание вашей системы HVAC профессионалами Alps Heating & Air Conditioning, Inc. также может обеспечить эффективное и равномерное отопление. Регулярное техническое обслуживание помогает вашей системе работать оптимально. Техническое обслуживание не только поможет вам сэкономить деньги, но и уменьшит износ, что снизит потребность в ремонте и поможет предотвратить неожиданные поломки. Во время технического обслуживания наша команда очистит и осмотрит вашу систему, заменит воздушные фильтры, смажет движущиеся части и выполнит другие задачи.

Если у вас есть какие-либо вопросы о ваших домашних системах отопления, вентиляции и кондиционирования воздуха, Alps Heating & Air Conditioning, Inc.
