Схемы двухконтурного отопления двухэтажного частного дома котлом

Главная » Отопление » Отопление в доме

На чтение 2 мин Просмотров 335 Опубликовано Обновлено

В связи с тем, что теплоносителю в двухэтажных домах необходимо подниматься на несколько метров выше, двухконтурное отопление в двухэтажном доме нужно проектировать особенно придирчиво.

Из всех существующих типов разводки для двухконтурного отопления частного дома с отапливаемой площадью выше 110 кв. метров лучше всего монтировать двухтрубную систему.

Отопительная система включает:

  • Котел;
  • Труботрассу;
  • Батареи;
  • Фитинг;
  • Датчики;
  • Клапана.

Содержание

  1. Схемы отопления частного дома
  2. Разводка труб отопления
  3. Выбираем трубы для системы
  4. Расположение котла отопления

Схемы отопления частного дома

Схема двухконтурной системы отопления через котел

Схемы двухконтурной системы отопления делятся на:

  • Двухтрубные и однотрубные;
  • С верхней разводкой или с нижней;
  • С вертикальными стояками или горизонтальными;
  • С магистральной подачей воды или тупиковой;
  • С естественной циркуляцией или принудительной.

Лучшим типом отопления частного дома двухконтурным котлом является система с принудительным движением теплоносителя, включающая котел, коллектор, труботрассу, расширительный бачок, батареи. Вода приводится в движение с помощью насоса.

Разводка труб отопления

Двухконтурная система отопления частного дома может быть с однотрубной, коллекторной или двухтрубной системой развязки. Двухтрубная система более практична, она позволяет отключить при необходимости любое количество радиаторов. Кроме этого, к двухтрубной системе можно подсоединить теплые полы, полотенцесушители. Расширительный бак можно установить на втором этаже.
Согласно схеме двухконтурной системы отопления, стояки, подающие теплоноситель на второй этаж желательно устанавливать возле котла.

Выбираем трубы для системы

Стальные трубы для прокладки теплотрасс не подходят, они быстро начинают ржаветь.

Самые дорогостоящие трубы для двухконтурного отопления в двухэтажном доме – это медные.  Они не ржавеют, очень устойчивы к температурам и давлению. Медные трубы спаивают между собой. Менять их не придется ближайшие лет 50, поэтому их можно спрятать в стены. Минус такой проводки – они очень дороги.

При отоплении частного дома двухконтурным котлом чаще всего устанавливают металлопластовые или полимерные трубы. Они легко монтируются, выдерживают высокую температуру и давление. Но могут деформироваться в процессе эксплуатации и начать пропускать.

Иногда в двухконтурной системе отопления частного дома применяются трубы из нержавеющей стали или оцинковки. Их монтируют на резьбе, но чтобы провести такую трассу, необходимо умение и опыт.

Расположение котла отопления

Котел можно подвесить на стену в кухне или кладовке. В таком случае необходимо иметь в виду, что работая, оборудование издает небольшой гул. При монтаже двухконтурного отопления частного дома котел можно установить на пол подсобного помещения.

Популярный материал:

Печь из кирпича с котлом водяного отопления для частного дома своими руками
Газовые обогреватели для дачи: тепловые пушки, установки утепления воздуха
Виды радиаторов и батареи из труб: подключение, расчёт по площади пола и размеру комнаты
Как утеплить балкон квартиры изнутри: электрический тёплый пол, утеплитель, система пластиковых окон
Как сделать теплоизоляцию воздуховодов вентиляции и кондиционеров: схема монтажа и температура вытяжки
Установка бойлера как водонагревателя в отопительную систему

Схема отопления двухэтажного дома с принудительной циркуляцией

Итак, здесь мной приводится схема отопления двухэтажного дома с принудительной циркуляцией. Почему именно на принудительной циркуляции останавливаемся, давайте поясню.

Электроснабжение сейчас есть в 100 процентах поселков, которые строятся. Вопросами резервного электроснабжения озабочен практически каждый первый домовладелец.

Поэтому более актуальна схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя, нежели с естественной.

Кроме того, схема отопления двухэтажного дома с принудительной циркуляцией более эффективна, что в нашу эпоху тотальной экономии и энергосбережения является гораздо более действенным аргументом, чем, например, энергонезависимость СО.

Да и скажите мне, давно ли вы видели энергонезависимый современный котел – будь то газовый или дизельный, или даже твердотопливный теплогенератор.

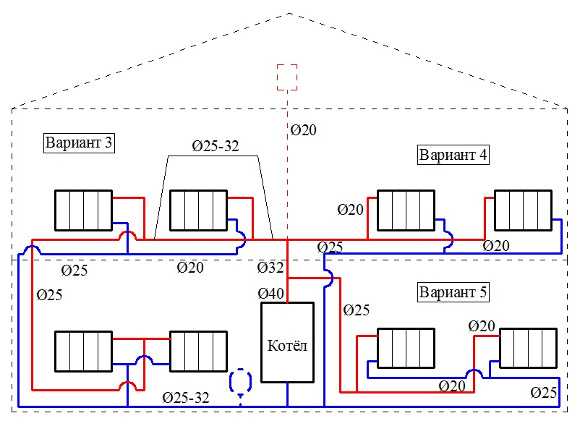

Варианты системы отопления двухэтажного дома с принудительной циркуляцией

Как водится, все неоднозначно, и даже для системы отопления возможны варианты. Что мы рассматриваем? Систему отопления с принудительной циркуляцией. У нас есть два этажа, которые надо отапливать.

Итак, какие варианты возможны:

  1. Вариант с последовательным отоплением сначала первого, а затем и второго этажа. В этом варианте вода от котла проходит по первому этажу, а потом попадает на второй.
  2. Вариант с параллельным отоплением сразу первого и второго этажа. В этом варианте горячий теплоноситель делится после выхода из котла и направляется в радиаторы первого и второго этажа.
  3. Коллекторная система, когда горячий теплоноситель делится коллектором на отдельные ветки для каждого радиатора или группы радиаторов и нет разницы, на какой этаж отправляется тепло.

Третий вариант актуален также, когда идет речь об отоплении теплыми полами, а не радиаторами. Коллектор позволяет точно дозировать теплоноситель в этой системе.



Особенности СО для двухэтажного дома

Как видим, принудительная циркуляция теплоносителя, обеспечиваемая одним или несколькими циркуляционными насосами, позволяет выбрать несколько вариантов схем.

Если бы у нас была система с естественной циркуляцией, то горячая вода самотеком отправлялась бы сразу на второй этаж и оттуда бы постепенно спускалась на первый.

Либо потребовалось бы располагать котел ниже уровня 1 этажа, в приямке, цоколе или подвале, чтобы можно было делить теплоноситель на 2 потока – для 1 и 2 этажа отдельно.

А ЦН позволяют отправить нам теплоноситель «куда угодно», естественно в разумных пределах.

Есть, однако, некоторые особенности, которые стоит знать про такую систему.

Во-первых, если вы используете систему с параллельным разделением теплоносителя на 1 и 2 этаж, и при этом у вас стоит 1 циркуляционный насос на обратке, стоит поставить регулирующую запорную арматуру на линии 1 и 2 этажа.

В противном случае вы будете иметь жару на 2 этаже и относительный холод на 1 этаже.

Естественно, вы снабдили каждый радиатор на 1 и 2 этаже запорной арматурой, которая может отсекать радиатор от подающего трубопровода. Значит, вы также можете контролировать теплоотдачу на первом и втором этажах двухэтажного дома при помощи отключения и подключения отдельных радиаторов в комнатах.



обзор лучших вариантов и их сравнение между собой

Вы строите новый или ремонтируете старый дом, и дело дошло до системы отопления? Не знаете, какой тип проводки лучше выбрать? Правильно спроектированная схема отопления от газового котла в двухэтажном доме – залог не только тепла и комфорта зимой, но и бесперебойной работы оборудования.

Грамотный проект отопления учитывает множество факторов – от климата и финансовых возможностей, до необходимости доводки и эстетических вопросов. В этой статье мы подробно разберем все возможные виды систем отопления, приведем и сравним готовые схемы с наиболее удачным набором параметров для разных случаев, а также укажем возможность их модификации.

Содержание статьи:

  • Типы частных систем газового отопления
    • Одно- и двухтрубные схемы подключения
    • Открытые и закрытые системы
    • По типу отопительных приборов
    • По типу циркуляции теплоносителя

      • Горизонтальная и

    • электропроводка
  • Дополнительное оборудование — преимущества и недостатки
  • Лучшие схемы двухэтажного дома
    • Ленинградка однотрубная — надежно и дешево
    • Петля Тихельмана с принудительной циркуляцией
    • Коллекторное подключение и смешанные системы
    • Вертикальная гравитационная схема
  • Выводы и полезное видео по теме

Типы систем частного газового отопления

Существует множество параметров, определяющих тип система отопления, как основной генератор тепла – это только первый шаг. Можно оборудовать контур отопления, соединив все приборы одной трубой, или провести отдельные линии подачи и обратки.

Также строение системы зависит от используемых отопительных приборов, таких как расширительный бак, планировки и площади дома. Кроме того, можно разделить систему на несколько отдельных контуров и предусмотреть возможность естественной циркуляции на случай отключения электроэнергии и многое другое.

Правильно спроектированная и установленная котельная – залог комфортной температуры в доме в отопительный период и бесперебойной работы оборудования

Подробнее все возможности, преимущества и недостатки каждого типа системы мы рассмотрим ниже.

Одно- и двухтрубные схемы подключения

Внутри этих двух типов можно выделить 5 схем подключения.

Рассмотрим их в порядке возрастания сложности и стоимости:

  1. Простая однотрубная.
  2. Однотрубная «Ленинградка».
  3. Двойной тупик.
  4. «Петля Тихельмана».
  5. .

Простейшее подключение радиаторов подразумевает попадание теплоносителя во второй радиатор только после прохождения первого и так далее. В такую ​​систему можно включить и теплый пол – он подключается последним, от обратки самой дальней батареи.

Этот вариант позволяет максимально сэкономить на трубах, фитингах и арматуре, а также гарантирует прохождение теплоносителя через все радиаторы

Простую однотрубную схему можно не только составить и рассчитать, но и смонтировать самостоятельно. Кроме того, его легко оборудовать возможностью естественной циркуляции.

Однако у такой системы есть серьезный недостаток: температура с каждой батареей заметно снижается, и отрегулировать ее невозможно. Если терморегулирующий клапан ограничивает температуру подачи к первому радиатору, то температура во всех снижается пропорционально — частично помогает только увеличение количества секций последних радиаторов.

Но в двухэтажных домах, как правило, площадь солидная и системы слишком длинные, чтобы такая схема работала продуктивно. Из-за невозможности настройки простая однотрубная система практически не используется.

Усовершенствованная однотрубная схема, так называемая «ленинградка», предусматривает на каждый радиатор. Таким образом, часть охлаждающей жидкости проходит мимо радиатора, а в соседний попадает более горячая смесь.

Установкой регулирующей и запорной арматуры на подаче, обратке и байпасе каждой батареи можно регулировать температуру в отдельных помещениях

Если в схему добавить краны и терморегуляторы, то получится система, средняя по цене и функционалу между простой однотрубной и двухтрубной — достаточно популярное решение.

Двухтрубная система предполагает разделение подачи и обратки на две отдельные трубы, подсоединенные к каждому радиатору. Материалов потребуется гораздо больше, но горячий теплоноситель не будет смешиваться с обраткой, а потому эффективно прогреет гораздо большее количество аккумуляторов.

Тупиковые ответвления удобно прокладывать там, где нет возможности окольцевать помещение трубами, например, из-за балконной двери. Направление потоков в подаче и обратке получается противоположным, а потому есть шанс, что вода пойдет по пути наименьшего сопротивления и замкнет круг циркуляции через первый радиатор, но не попадет в отдыхать вообще.

Проблема решается применением балансировочных клапанов, а также труб меньшего сечения для подключения к радиатору, чем для магистралей.

Можно комбинировать разные комбинации: здесь в подвале тупиковые ответвления, на первом — петля Тихельмана, а на втором — коллекторное подключение

Петля Тихельмана — самое удачное и популярное решение по стоимости -коэффициент эффективности. Его отличие в том, что направление потока на подаче и обратке параллельное, поэтому через какую бы батарею не проходил теплоноситель, длина окружности циркуляции будет одинаковой, пути наименьшего сопротивления не существует. В результате все батареи нагреваются равномерно, но каждую из них можно отдельно регулировать или полностью отключать, не влияя на работу системы.

Коллекторная схема подразумевает наличие двух коллекторов, на подачу и обратку, от которых лучами отделяются пары труб к каждому отопительному прибору. Для лучшей производительности располагают так, чтобы расстояние от него до каждого отопительного прибора было примерно одинаковым. Обычно на каждом этаже устанавливается отдельный коллектор.

Только в такой системе к каждой батарее будет подаваться теплоноситель одной температуры, и именно такой проще всего контролировать и изменять мощность нагрева отдельных точек.

Основным недостатком балочной схемы соединения является необходимость большого количества труб, что не только удорожает, но и усложняет монтаж. С другой стороны, подключение таких систем полностью скрыто и выглядит эстетично.

Еще один важный момент — коллекторная система, в отличие от всех предыдущих, не может быть гравитационной. Это значит, что даже с энергонезависимым котлом отопление отключится, как только погаснет свет и остановится насос.

Для настройки балочной системы не нужно подходить к каждому устройству: все краны собраны в коллекторном шкафу, нужно только точно их разметить при подключении

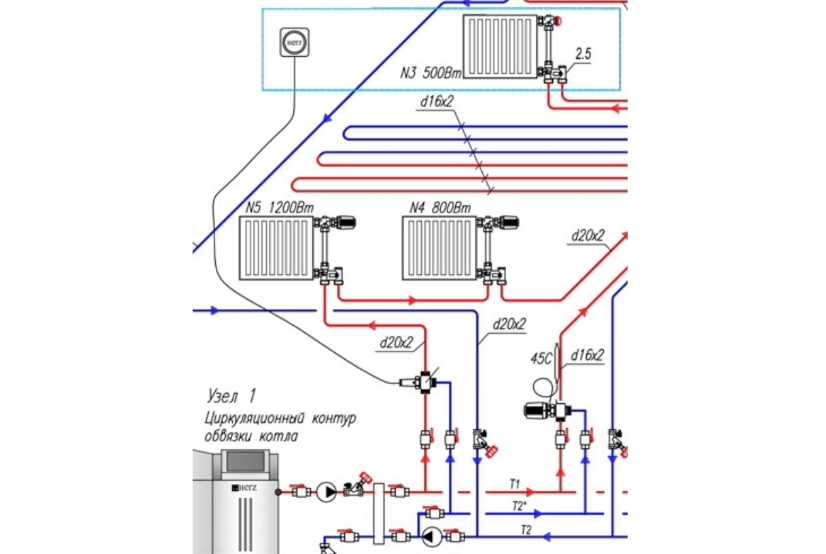

Часто в двухэтажных домах разные схемы разводки отопления применяются для разных помещений, в зависимости от их планировки, площади и используемых отопительных приборов.

В двухэтажном доме практически не используются однотрубные проекты с одной подводящей трубой, потому что последние радиаторы в схеме работают крайне неэффективно. В зависимости от площади дома каждому этажу, нескольким или даже каждой комнате соответствуют индивидуальные контуры.

Также принято разделять радиаторный контур от теплого пола, в связи с необходимостью разных рабочих давлений и температур.

Разделение подачи от котла на разные контуры может осуществляться через гидрострелку, коллектор или их комбинацию. Первый обеспечивает потоки разного давления и температуры для разных систем, второй эффективен для схем с однотипными устройствами, например радиационного подключения радиаторов.

Открытые и закрытые системы

Этот параметр указывает на наличие контакта теплоносителя с воздухом, и определяется типом.

Расширительный бак компенсирует увеличение объема жидкости при нагреве, предотвращая повышение давления в системе. Бак открытого типа имеет отверстие сверху и работает просто за счет запаса объема, заполняясь до разных уровней. Чтобы вода из него не переливалась по принципу сообщающихся сосудов, такой бак следует устанавливать в самой высокой точке системы. В двухэтажном доме, как правило, это вершина подкормочного стояка.

Недостатков у такой системы много. Теплоноситель контактирует с открытым воздухом, а значит, испаряется и обогащается кислородом. В результате заливать такую ​​систему антифризом запрещено, воду нужно будет регулярно доливать, а лишний воздух постоянно провоцирует коррозию и воздушные заторы. Кроме того, при выносе на чердак бак требует тщательного утепления, а в помещении на 2 этаже замаскировать его проблематично.

В современные газовые котлы уже может быть встроен закрытый расширительный бак – это экономит место и упрощает подключение

Бак расширительный закрытый герметичный, состоит из двух камер, разделенных мембраной. Работает за счет способности воздуха сжиматься: при нагреве системы вода занимает большую часть бака, давление в воздушной камере повышается. При охлаждении именно это давление выталкивает воду обратно в систему.

Такой расширительный бак можно установить в любом месте системы, чаще всего на обратке, перед насосом. Система с закрытым баком абсолютно герметична, ее можно заполнить даже ядовитым раствором этиленгликоля. Даже обычная вода в этих условиях постепенно очищается от примесей и растворенных газов, превращаясь почти в идеальный теплоноситель.

По типу отопительных приборов

В одну систему отопления могут входить разные приборы: радиаторы, теплый пол, конвекторы и другие. Их можно комбинировать даже по простейшей однотрубной схеме, но при гравитационном типе циркуляции лучше использовать обычные батареи.

Все встраиваемые в пол отопительные приборы называются конвекторами. В них теплообмен происходит за счет циркуляции воздуха в полостях прибора

Теплый пол – это не только приятно и удобно, но и экономно, так как теплый воздух заполняет нижнюю, жилую часть помещения, и остывает под потолком. Это решение особенно незаменимо, если в доме есть ребенок. Их также часто устанавливают в ванной и на кухне.

Системы, состоящие только из , можно оборудовать только в хорошо утепленных зданиях и в условиях умеренного климата, иначе на морозе в доме будет прохладно или по раскаленному полу будет невозможно ходить. Как правило, в одной схеме объединяют теплые полы с небольшим количеством радиаторов – это и красиво, и экономично, и удобно.

Радиаторы не зря пользуются наибольшей популярностью: они работают как на излучение тепла из внешней плоскости, прогревая воздух и предметы перед собой, так и по принципу конвекции, пропуская воздух через ребра.

Эффективность работы радиатора зависит от соединения подающего и обратного патрубков, а значит и от распределения потоков теплоносителя по секциям

Основным недостатком традиционных батарей является сложность их размещения без нарушения внутреннего дизайна, т.к. любые маскировочные экраны снижают эффективность.

По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего подается от циркуляционного насоса: он создает необходимое давление, обеспечивая быстрый, эффективный и равномерный нагрев. Однако наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии отключится и отопление.

Альтернативой являются гравитационные системы. Они устроены таким образом, что теплоноситель циркулирует за счет увеличения плотности при охлаждении, а также под действием силы тяжести из-за наклона всех труб контура.

Стояки отопления (4) и обратка (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котла (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит и КПД, будет намного ниже. Кроме того, медленное течение оставляет на стенках системы гораздо больше осадка.

Интересна способность систем с естественной циркуляцией к саморегулировке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, увеличивается разница температур подачи и обратки, а значит расход и эффективность обогрева .

Если регулярные отключения электроэнергии — суровая реальность, а дом небольшой, лучшим решением будет система со смешанным типом циркуляции. Его план следует рассчитать, как для самотечной системы – с уклонами труб, котлом в нижней точке и т. д.

Для установки циркуляционного насоса предусмотрен специальный «карман» — байпас перед котлом; переключение типа циркуляции осуществляется с помощью кранов

В такой системе можно установить теплые полы, но работать они будут только при включенном насосе.

Горизонтальная и вертикальная разводка

В двухэтажном доме не получится обойтись только горизонтальными трубопроводами — хотя бы один стояк должен подавать теплоноситель на второй этаж. Но тип проводки в целом этого не меняет.

Горизонтальная проводка может быть выполнена в пределах каждого этажа. При нем трубы соединяют все радиаторы одного уровня в единый контур. Он самый универсальный и популярный, может быть реализован с любой планировкой.

Различают также верхнюю и нижнюю разводку, которая относится к вертикальной части трубопровода. Для систем с самотечной циркуляцией только топ

Представьте себе однотрубную вертикальную разводку просто на примере системы отопления многоквартирного дома. Планировка каждого этажа, в том числе расположение радиаторов, идеально им соответствует. Каждая батарея соединена стояком с таким же от соседей снизу и сверху, но горизонтальных труб отопления в квартире нет.

Если в вашем доме планировка позволяет разместить все радиаторы ровно друг над другом, вертикальная схема будет работать эффективнее, особенно при гравитационном типе циркуляции. Кроме того, стояки легче замаскировать, чем горизонтальные трубы.

Однако при монтаже системы придется многократно пересекать этажи, а это сложнее, чем провести трубу через стену.

Дополнительное оборудование – преимущества и недостатки

Любой контур отопления можно усовершенствовать, добавив клапаны регулирования температуры для регулировки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура и другие дополнительные устройства.

Краны Маевского и воздушники вверху каждого стояка обязательны в системах с закрытым расширительным баком. Каждое дополнительное устройство делает систему более эффективной, экономичной, дает возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только удорожает ее стоимость, но и значительно повышает риск поломки

Используйте только необходимые компоненты, ведь чем меньше юнитов, тем меньше вероятность выхода одного из них из системы и остановки системы.

Лучшие схемы двухэтажного дома

В каждом случае необходимо разработать индивидуальный проект отопления, который обеспечит эффективную и экономичную эксплуатацию.

Чтобы сделать правильный выбор, необходимо учитывать такие факторы:

  • климат и качество утепления здания;
  • количество и назначение помещений. Везде ли необходим постоянный и равномерный обогрев;
  • стабильность электроснабжения и наличие генератора во многом определяют тип циркуляции;
  • индивидуальные пожелания жильцов — теплые полы или стены в отдельных комнатах или во всем доме и др.
  • планировка помещений — возможна ли проводка по периметру;
  • Требования к конструкции и стадии ремонта. Во многих случаях все трубы, а иногда и отопительные приборы можно спрятать в пол и стены;
  • смета — смета на обустройство отопления в одном доме может отличаться во много раз и в десятки раз.

Ответив на все эти вопросы, и зная особенности разных схем, вы получите представление о необходимом варианте.

Не гонитесь за чрезмерно сложными схемами: иногда примитивные более надежны и не менее эффективны, и нет необходимости в доводке

Далее предлагаем выбрать одну из проверенных эффективных схем подключения отопительных приборов к котлу и настраивая его в соответствии с вашим макетом.

Однотрубная Ленинградка — надежно и дешево

Такая однотрубная схема является одной из самых дешевых, простых и старых, но актуальных и популярных по сей день. Использование только радиаторов позволяет обеспечить смешанный тип циркуляции в случае отключения электроэнергии. Для этого газовый котел должен быть энергонезависимым, все трубы должны идти с уклоном 5 – 10 мм на 1 метр.

Для облегчения регулировки можно поставить термостаты на подачу каждой батареи, регулирующие вентили на байпас батареи. Дополнительный вентиль на стояке даст возможность отключить отопительный контур отдельного этажа.

Теплый пол можно включить в систему как отдельный, третий контур, или заменить радиаторы на одном этаже. Однако в этом случае разделение потоков должно проходить через термосмеситель или так, чтобы пол не нагревался в морозы до 70 – 80°С, как батареи.

Также учтите, что при отключении питания будут работать только батареи, а в строго горизонтальной схеме теплого пола теплоноситель будет простаивать.

Для эффективной работы системы «Ленинградка» необходимо использовать трубы разного диаметра: подвод от котла к разделению на отдельные этажные контуры – наибольшая, этажная магистраль – средняя, ​​подключение радиаторов – наименьшая диаметр

Основное ограничение при обустройстве такой системы касается отапливаемой площади: дом более 100 м 2 Не прогревается при естественной циркуляции теплоносителя. Такая система спасет только от разморозки труб и поломки теплообменника котла при длительном отключении, но не от холода.

Кроме того, даже при принудительной циркуляции такую ​​схему отопления практически невозможно настроить, если в нее входит более 5 – 7 батарей. То есть для удобства использования в большом доме необходимо разбить цепь на большее количество цепей.

Подробнее об устройстве однотрубной системы отопления Ленинградки можно прочитать в .

Петля Тихельмана с принудительной циркуляцией

Как мы уже упоминали, данная схема подключения обеспечивает максимально эффективную работу и удобную регулировку каждого радиатора при сравнительно небольшой стоимости материалов.

Система может охватывать весь дом одним контуром, разделяться на 2 контура по этажам, как на схеме, или использоваться только для одного этажа или его части.

Система удобна в настройке и обслуживании; при необходимости часть батарей можно отключить или даже демонтировать без остановки котла

Современные системы радиаторного отопления часто обустраивают по такому плану, если есть возможность замаскировать трубопровод. Кроме того, в один контур могут быть включены приборы разных типов: радиаторы, конвекторы, тепловые завесы.

Коллекторное подключение и смешанные системы

Использование коллектора для разделения не только отопительных контуров, но и для индивидуального подключения каждого прибора является наиболее современным и удобным в использовании решением.

Имеет ряд преимуществ:

  • красиво — все трубы спрятаны в полу и стенах;
  • удобно — регулировка любого устройства в распределительном шкафу;
  • эффективно – на все приборы подается одинаково горячий теплоноситель, но каждый из них греет ровно столько, сколько вам нужно;
  • универсальный — к одному коллектору можно подключать устройства разных типов, независимо от компоновки.

Основным недостатком данного решения является высокая стоимость как материалов, так и монтажа. Труб понадобится гораздо больше, чем при любой другой схеме подключения, а прокладка коммуникаций по полу, особенно если бетонная стяжка уже залита, обойдется недешево.

Также стоит учитывать, что такое подключение полностью исключает возможность естественной циркуляции.

Для удобства подключения и обслуживания иногда для подачи и обратки применяют трубы разного цвета, красного и синего цвета

В двухэтажных домах, как правило, в центре каждого этажа устанавливают по одному коллектору, но с большое количество отопительных приборов и коллекторов может быть больше. Для систем теплого пола используют отдельные коллекторы, с более низкой температурой теплоносителя.

Гравитационная схема вертикальная

Помимо описанных стандартных вариантов встречаются и более экзотические, вроде вертикальной двухтрубки с естественной циркуляцией. Пожалуй, это лучшее решение для двухэтажного дома, в котором часто отключают свет.

Благодаря тому, что в вертикальной системе вода циркулирует легче, чем в горизонтальной, а в роли коллектора выступает большой расширительный бак под крышей, обеспечивается максимально эффективный и равномерный обогрев даже без использования насоса.

При обустройстве такой системы очень важно использовать трубы разного диаметра, в зависимости от того, сколько радиаторов они обслуживают

Труба подачи горячей воды в расширительный бак и обратки должна быть самой толстой; стояки, питающие 2-й этаж, несколько тоньше, их нижняя часть, на 1-м этаже — еще меньшего диаметра, а патрубки подключения радиаторов наименьшего сечения.

Выводы и полезное видео по теме

Как двухтрубная схема реализована на практике в 2х этажном доме можно посмотреть в этом видео:

Об устройстве комбинированной системы с радиаторами и теплым полом можно узнать здесь:

А это видео будет полезно тем, кто собирается оборудовать отопление с гравитационным или смешанным типом циркуляции:

Подводя итоги, можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае необходимо учитывать множество факторов и расставлять приоритеты. Мы постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ею довольны и что бы вы хотели изменить? Присоединяйтесь к обсуждению ниже.

Схемы двухконтурного отопления двухэтажного частного дома с котлом

Главная » Отопление » Отопление в доме

В связи с тем, что теплоноситель в двухэтажных домах должен подниматься на несколько метров выше, двухконтурное отопление в двухэтажном доме необходимо проектировать особенно тщательно.

Из всех существующих видов разводки для двухконтурного отопления частного дома с отапливаемой площадью свыше 110 кв.м лучше всего монтировать двухтрубную систему.

В систему отопления входят:

  • Котел;
  • Трубопровод;
  • Батареи;
  • Фитинг;
  • Датчики;
  • Клапан.

Содержание

  1. Схемы отопления частного дома
  2. Трубопроводы отопления
  3. Выбор труб для системы
  4. Расположение котла отопления

Схемы отопления частного дома

Схема двухконтурной системы отопления через котел

Схемы двухконтурной системы отопления подразделяются на:

  • Двухтрубные и однотрубные;
  • Верхняя или нижняя проводка;
  • С вертикальными или горизонтальными стояками;
  • С основным водопроводом или тупиковым;
  • С естественной или принудительной циркуляцией.

Лучший вид отопления частного дома с двухконтурным котлом – это система с принудительным движением теплоносителя, включающая котел, коллектор, трубопровод, расширительный бак, батареи. Вода приводится в движение насосом.

Трубопроводы отопления

Двухконтурная система отопления частного дома может быть с однотрубной, коллекторной или двухтрубной системой развязки. Двухтрубная система более практична, она позволяет при необходимости отключить любое количество радиаторов. Кроме того, к двухтрубной системе можно подключить теплый пол и полотенцесушитель. Расширительный бак можно установить на втором этаже.
По схеме двухконтурной системы отопления стояки, подающие теплоноситель на второй этаж, целесообразно устанавливать возле котла.

Выбор труб для системы

Стальные трубы не годятся для прокладки теплотрасс, они быстро начинают ржаветь.

Самые дорогие трубы для двухконтурного отопления в двухэтажном доме — медные трубы. Они не ржавеют и очень устойчивы к температуре и давлению.
