Схема отопление с электрокотлом: Схема отопления с электрокотлом и насосом

Содержание

Схема отопления дома с электрическим котлом + видео + фото

Перед нами двухэтажный дачный дом 6х8.
Двухэтажный дачный дом 6х8
Дом рассчитан в основном на постоянное проживание с середины весны по конец осени. К дому нет возможности подключить газ, поэтому в данном случаи будем устанавливать электрический котел.
Однотрубное отопление двухэтажного дома
Первый этаж состоит из прихожей, котельной и двух помещений, имеет общую площадь 40м2.
Второй этаж представляет из себя одно помещение площадью 30 м2.
Электрический котел
Устанавливать мы будем электрический котел мощностью 7,5 кВт. Для дома общей площадью 70 м2, это мало. Так как для комфортного проживание в загородном доме, нужно рассчитывать мощность в 170 Вт/м2. Многие рассчитывают мощность из 100 Вт на м2, но как показывает практика этого недостаточно. Дело в том, что брать за основу 100 Вт/м2 можно для городских квартирах, так как там соседние стены, пол и потолок не контактируют с улицей и вследствие этого имеют значительно меньше теплопотерь.
Также желательно чтобы котел имел запас по мощности равной 30%, это нужно для быстрого разогрева холодного дома или для комфортного проживания во время сильных морозов.
С учетом всех этих расчетов наш котел должен был бы иметь мощность в 15,5 кВт. Но для выделения того объема количества электроэнергии нужно разрешение + каждый кВт превышающий норму будет стоить дороже. Поэтому мы останавливаемся на экономичном варианте в 7,5 кВт. Этой мощности хватит для комфортного отопления первого этажа. Отопление на втором этаже будет резервным и будет подключаться, когда дом уже будет натоплен или когда на улице нет сильных морозов.
Подключение котла
Теперь давайте рассмотрим узлы и детали необходимые для подключения. Наш котел имеет выходы размером 1 1/4 дюйм с наружной резьбой. Для подключения к котлу мы используем соединение 1 1/4 х 1 вн-нр, затем подключаем шаровой кран 1” со сгоном и пресс фитинг 32х1”.

Так как в нашем котле не установлена группа безопасности, расширительный бак, насос, то мы ставим все это самостоятельно.
Чтобы подключить группу безопасности мы используем тройник 32х26х32, металлопластиковую трубу 26 мм и пресс фитинг 26х1” нр.
Разводка магистральных труб
В качестве магистральной трубы мы используем металлопласик 32 мм, который потом делится на 2 магистральные трубы 26 мм (для первого и второго этажа). Перед трубой на второй этаж ставим шаровой кран, необходимый для того чтобы иметь возможность отключать/включать отопление на втором этаже.
Подключение котла к обратке выполняется аналогичной подающей трубе.
Затем ставим в нижнюю точку системы отопления узел слива/залива теплоносителя.
Устанавливаем фильтр и циркуляционный насос.
Подключаем расширительный бак объемом от 18 до 25л. На трубу идущую на второй этаж ставим отсекающий кран.Монтаж радиатора
Затем прокладываем магистральные трубы и монтируем радиаторы. В данном случаи мы не стали устанавливать на радиаторы терморегуляторы и в качестве примера установили ручные регулировочные краны. Температуру в каждом отдельном радиаторе вы устанавливаете самостоятельно.

Остальные радиаторы устанавливаются аналогично.

У нас получилась простая система отопления с возможностью отключения линии второго этажа.

Статьи

Однотрубная система отопления с принудительной циркуляцией

Какие радиаторы отопления лучше

Одноконтурные и двухконтурные котлы, что выбрать

Газовые котлы для отопления загородного дома (обзор)

Пеллетные котлы: особенности, характеристики, выбор оптимальной модели

Коллекторное отопление загородного дома

Какие трубы выбрать для отопления дома

Настенные и напольные котлы

Обзор котлов Kiturami (модельный ряд, характеристики, преимущества, отзывы)

Алюминиевые радиаторы отопления какие лучше

Схема подключения электрокотла отопления в частном доме, поэтапный монтаж

Причина популярности подключения электрокотла к системе отопления частного дома – это простота монтажа и легкость расчета. В отличие от газовых аппаратов, их можно врезать в любое место системы, что очень удобно. Кроме того, электрокотлы – это экологически чистый и эффективный способ обогрева.

Нюансы работы

Электрические тепловые генераторы обладают высоким КПД, а значит подходят для больших площадей. Наиболее экономичны из всех электродные котлы.

Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты почти всегда чувствительны к ним. Кстати, основная проблема расчета электрического котла – это чаще всего именно нагрузка на сеть, которая, как правило, бывает больше нормы.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

аппарат;
температурные датчики;
радиаторы;
сливные и запорные вентили;
расширительный бачок;
циркуляционный насос и фильтр.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см., свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.

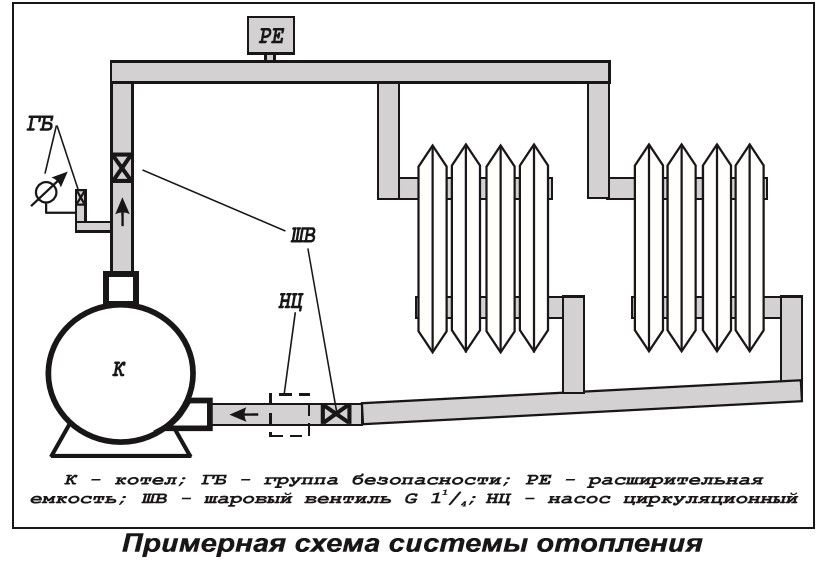

Общая схема реализации системы отопления в доме.

Стоимость электрического котла | Руководство по покупке 2022 г.

Обновлено 3 ноября 2022 г. · Автор Robert Skorpil

Электрические и газовые котлы

Установка газовых котлов может быть довольно дорогой, особенно если в вашем доме еще нет газопровода. Прокладка газопровода — это большое мероприятие, за которое вы дорого заплатите. К счастью, сегодня в большинстве домов есть электричество. Это означает, что для того, чтобы установить электрический котел, к вашему дому не нужно будет подводить линию электропередач. Его просто нужно будет подключить к существующим линиям, и вы сможете воспользоваться решением почти сразу. Это означает, что установка электрического котла более доступна, и вы можете рассчитывать на более низкую цену за такую установку по сравнению с ценой на установку нового газового котла.

Еще одним преимуществом электрического котла является то, что вам не придется беспокоиться об утечке газа в вашем доме. Эти устройства очень безопасны и по этой причине могут быть размещены в большем количестве мест вокруг вашего дома. Их не так сложно установить, и вы будете уверены, что ваша система будет обеспечивать вас необходимым теплом, не создавая для вас никаких проблем.

Что такое электрический котел?

Электрический котел представляет собой большой резервуар для воды с входом и выходом. Внутри этого большого резервуара находится множество электрических нагревательных элементов. Электричество поступает из основного источника питания вашего дома и проходит через эти нагревательные элементы, чтобы нагреться до очень высоких температур. Когда эти электрические элементы нагреваются, вода проходит по ним и также нагревается. Когда вода достигает достаточно высокой температуры, электрический насос перекачивает воду из бойлера через выпускное отверстие в остальную часть дома, чтобы она проходила через различные типы радиаторов, установленных в вашем доме. На вход подается холодная вода из дома, которая нагревается котлом перед повторной отправкой.

Электрические котлы Энергоэффективность

Электрические котлы более эффективны, чем котлы, работающие на природном газе, поскольку не требуют дымохода. При сжигании газов образуется некоторое количество отработанного газа, который необходимо выводить из дома. Вместе с этими отходящими газами уходит и часть тепла от котла, это лишняя энергия. Поскольку электрические котлы не производят отработанных газов, дымохода не существует, и почти все вырабатываемое тепло используется для обогрева дома. Это позволяет использовать электрические котлы до 9Эффективность 9%, число, которое невозможно для большинства решений на ископаемом топливе.

Минусы электрических бойлеров

Несмотря на то, что электрические бойлеры обладают целым рядом преимуществ, использование этих систем нагрева воды в вашем доме имеет некоторые недостатки. Их эксплуатация потенциально может стоить дороже, чем газовые котлы, они также ограничивают количество горячей воды, которую вы можете производить, и отдают вас на милость энергетических компаний в случае отключения электроэнергии.

Они могут быть дорогими в эксплуатации

Электричество просто дороже газа в большинстве районов США и Канады. Это означает, что, полагаясь на электричество для нагрева воды и дома, вы будете тратить больше денег, даже если ваше устройство использует электричество более эффективно, чем газовый котел будет использовать газ. В большинстве случаев вы потратите больше, чтобы произвести такое же количество тепла.

Низкая теплопроизводительность

Электрическое сопротивление не дает столько тепла, сколько сжигание газа. Это означает, что вы не сможете вырабатывать достаточно тепла для своего дома, если ваши потребности в отоплении достаточно велики, по крайней мере, без серьезных модификаций линий электропередач и потенциальной установки нескольких котлов. Если ваш дом больше или вам требуется много тепла, у вас может не быть другого выбора, кроме как полагаться на газ для выполнения работы.

Электрические котлы не работают при отключении электроэнергии

Если вы теряете электроэнергию, вы теряете тепло и/или горячую воду, когда полагаетесь на электрический бойлер. Это не относится ко многим топливным котлам, и вы можете продолжать наслаждаться теплом даже при отключении электроэнергии при правильной настройке.

Электрические котлы являются доступным вариантом и имеют много реальных преимуществ по сравнению с газовыми котлами, но имеют и некоторые недостатки. Скорее всего, со временем вы будете тратить больше на обогрев своего дома, и, возможно, вы даже не сможете производить достаточно тепла для своего дома с помощью электрического котла. При этом для некоторых людей преимущества перевешивают недостатки, и электрический котел просто имеет смысл.

Электрические котлы экономят место

Электрические котлы можно разместить практически в любом месте вашего дома, потому что они не имеют дымохода, который должен проходить через ваш дом, и их не нужно устанавливать рядом с внешняя стена либо. Вместо этого их можно расположить в центре вашего дома или в любом другом месте, которое вам действительно нравится. Котел также не нуждается в топливном баке, в отличие от масляного котла или установки на пропане. Это означает, что вы сэкономите место, которое также будет отведено для топлива.

Советы по обслуживанию электрических котлов

Электрические котлы очень просты в обслуживании. Отсутствуют горящие газы и со временем не накапливаются остатки, которые необходимо очистить. Вместо этого у вас есть очень чистое решение, и единственное реальное техническое обслуживание, которое необходимо выполнить, — это очистка мусора, попавшего из воды, протекающей через систему. Электрические котлы обычно требуют меньшего обслуживания, чем другие типы котлов, которые вы могли бы установить, например, новый паровой водогрейный котел, который сложнее эксплуатировать.

Эти новые, доступные по цене электрические тепловые насосы могут легко заменить газовые котлы

Отопление на ископаемом топливе вредно для окружающей среды и сейчас очень дорого: сегодня три депутата-демократа написали письмо в Федеральную комиссию по регулированию энергетики с просьбой защитить потребителей от несправедливого высокие энергозатраты. Геотермальное отопление — это фантастика, но оно еще не широко доступно — и для многих оно по-прежнему недоступно с финансовой точки зрения. Войдите в шведский энергетический гигант Vattenfall с высокотемпературными тепловыми насосами, которые могут легко заменить газовые котлы.

UnderstandSolar — это бесплатная служба, которая связывает вас с лучшими установщиками солнечных батарей в вашем регионе для получения персонализированных оценок солнечной энергии. Tesla теперь предлагает сопоставление цен, поэтому важно делать покупки по лучшим ценам. Нажмите здесь, чтобы узнать больше и получить цитаты. — *объявление .

Новые высокотемпературные электрические тепловые насосы

В этом году Vattenfall и голландская компания по производству отопительных технологий Feenstra впервые запустят свои электрические тепловые насосы в Нидерландах. Vattenfall планирует представить их в других странах в будущем и присматривается к Великобритании в качестве следующего рынка.

Тепловые насосы можно напрямую заменять обычными газовыми котлами, что означает отсутствие дополнительной дорогостоящей модернизации, кроме установки теплового насоса.

Vattenfall объясняет, почему новые тепловые насосы хорошо подходят для домов в Нидерландах и Великобритании:

Многие дома в Великобритании и Нидерландах в настоящее время отапливаются с помощью котла центрального отопления, в котором для нагрева воды используется природный газ. который затем течет через сеть труб и радиаторов. Альтернативы, такие как электрический тепловой насос, используют электричество для подачи тепла из наружного воздуха.
Недостатком этих устройств является более низкая температура воды, которая обычно составляет от 45 до 55 градусов по Цельсию [от 113 до 131 градусов по Фаренгейту]. Чтобы эти тепловые насосы работали с максимальной эффективностью, в домах необходимо улучшить изоляцию, установить полы с подогревом или адаптировать радиаторы. Газовые котлы и высокотемпературный тепловой насос работают при температуре от 60 до 80 градусов по Цельсию [от 140 до 176 градусов по Фаренгейту], а это означает, что эти дополнительные работы не требуются.
…
Цена высокотемпературного теплового насоса будет сопоставима с текущими низко- и среднетемпературными тепловыми насосами, но без дополнительных затрат на ретроспективную изоляцию и/или подогрев пола.

Марк Андерсон, директор по коммерции и развитию Vattenfall Heat UK, сказал:

Не существует универсального решения для обезуглероживания отопления. Устранение выбросов от отопления зависит от того, насколько эффективно мы используем отработанное тепло из всех источников и устанавливаем правильные технологии в правильных местах страны, где они будут наиболее эффективными и доступными.

Великобритания поставила цель прекратить установку обычных газовых котлов к 2035 году. с этой системой, но, конечно же, новые тепловые насосы не являются универсальным решением.

Эти тепловые насосы могут работать в американских домах с радиаторной системой, но некоторые дома в сельской местности Новой Англии, например, работают на мазутных печах, которые продувают горячий воздух через воздуховоды.

Таким образом, это большой шаг к отказу от отопления, работающего на природном газе, но по-прежнему необходимы разнообразные решения.
