Схема подключения электричества в загородном доме

Подключение электричества в загородном доме – это очень важный этап строительных работ. От правильной установки электросети зависит не только оптимальная работа всех подключенных к ней приспособлений и устройств, но и безопасность жильцов. Основой правильного монтажа электросети является схема подключения электричества.

Содержание

• 1. Электроснабжение частного дома
• 2. Важность планирования электросетей
• 3. Наружное подключение электричества
• 4. Распределительный щиток
• 5. Подробнее о схеме электропроводки
• 6. Электрическая и монтажная схема подключения
• 7. Распределение электропитания по помещениям
• 8. Безопасность электросетей
• 9. Учет особенностей конкретного дома в схеме
• 10. Заключение

1. Электроснабжение частного дома

Снабжение электропитанием частного дома производится от общей линий электропередач  загородного поселка – будь это деревня или садовое товарищество. Сегодня электричеством у нас в стране обеспечено подавляющее большинство жилых поселков. Линии электропередач установлены таким образом, чтобы снабжение каждого дома было доступным. Как правило, возле каждого участка стоит один, а то и несколько столбов ЛЭП.

Запитка каждого дома от линии электропередачи проводится сотрудниками электроснабжающей организации – от столба до электросчетчика. Дальнейшее устройство системы электроснабжения – забота хозяина.

Непосвященному человеку проведение электрического тока от счетчика до каждой лампочки и розетки в доме кажется трудноразрешимой задачей. Понятное дело – осуществлять монтаж электросети должны профессионалы, но и хозяева должны иметь представление о данной работе. Ведь эксплуатировать электросеть предстоит им. Неплохо бы уметь и контролировать электроустановочные работы – хотя бы в рамках общих понятий об электросетях в частном доме. Именно знакомству с основными такими понятиями и посвящена эта статья.

2. Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

1. Узлы электропитания от линии ввода
2. Предохранительные устройства защиты от короткого замыкания
3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
4. Расположение линий электропередач – то есть, проводов
5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Только имея на руках схему подключения можно начинать работу. Бессистемная установка проводов обязательно приведет к ошибкам, а ошибки в работе с электричеством – это прямая угроза безопасности жизни и жилищу.

Если дом был построен по индивидуальному проекту, то схемы подключения должна составляться конкретно для этого дома. В случае использования типового проекта, схема подключения электричества тоже может быть типовой.

3. Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3.5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Провода, отходящие от столба линии электропередач должны находиться в защитной оболочке. Для того, чтобы сохранить провода от разрыва их прикрепляют к опорному прутку. Пруток в виде толстой проволоки должен иметь хорошее натяжение, а электропровод, наоборот должен крепиться не в натяг.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

4. Распределительный щиток

Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

Основными элементами распределительного  щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

Самый мощный автомат ставят на общем входе. Он позволяет отключить всю систему. Если необходимо отключить потребители частично – например, для ремонта – можно отключить соответствующий автомат. Короткое замыкание в отдельном узле, таким образом, не отключает всей системы.

Распределительный щиток

5. Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

• Проточный нагреватель воды – 5000
• Электроплита – 3000
• Автоматическая стиральная машинка – 2500
• Сварочный аппарат – 2300
• Духовка – 2000
• Утюг – 1700
• Бойлер – 1500
• Пылесос – 1500
• Обогреватель – 1500
• СВЧ-печь – 1400
• Электрочайник – 1200
• Вентилятор – 1000
• Холодильник – 600
• Компьютер – 500
• Телевизор – 300
• Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

6. Электрическая и монтажная схема подключения

Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

Электрическая схема сети

Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

Монтажная схема электросети

Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т. д.

Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

7. Распределение электропитания по помещениям

Как мы уже упоминали, самыми энергоемкими помещениями можно считать

• Кухню, где хорошая хозяйка использует массу электроприспособлений….
• Ванную и прачечную со стиральной машинкой и электронагревателем
• Бойлерную, где осуществляется разогрев отопителей при электрическом отоплении дома

Достаточно энергоемкими могут быть

• Мастерская, где умелец пользуется мощными электроинструментами
• Гостиная, где установлено много ламп, включен телевизор и пара компьютеров

Самыми экономными потребителями электричества являются

• Спальни, детские
• Санузлы
• Подсобные помещения – кладовая, гардеробная, коридор
• Чердак и подвал, куда хозяин заглядывает относительно редко

Очевидно, что на каждую группу помещений ставится автомат соответствующей мощности.

8. Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Особое внимание нужно уделить соответствию монтируемых автоматов  тем, что указаны на схеме. Мощность автоматов должна быть тщательно рассчитана с учетом всех нагрузок на сеть и каждый из ее узлов.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

1. Наличие электроизоляции на всех токоведущих частях
2. Правильное расположение розеток
3. Заземление всех необходимых элементов
4. Недоступность большинства электроузлов для случайного контакта
5. Повышенная защита сетей в детских комнатах
6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

9. Учет особенностей конкретного дома в схеме

Помимо всего прочего схема подключения должна учитывать особенности материалов, из которых построен дом. Ни в коем случае нельзя план-схему для кирпичного дома использовать в деревянном каркасном без всяких изменений. У этих материалов разная огнестойкость, разная электропроводность. Необходимо учитывать, какой материал находится в близком расположении от электроузлов – металл, дерево, пластик или влажный кафель – и предусматривать достаточную изоляцию, выдерживать необходимое расстояние от токоведущих частей. Все это должно быть заложено в схеме электроподключения.

10. Заключение

Составление схемы электропроводки в частном доме необходимо проводить еще на этапе проектирования дома. Строительство всего дома должно проводиться с учетом особенности будущих электросетей. Собственно, это касается и других инженерных сетей, но с электричеством случай особый – это, пожалуй, самая важная сеть и самая опасная в эксплуатации.

В любом случае разработку проекта электроснабжения нужно доверить профессионалам, не говоря уж о монтаже. Специалисты должны иметь соответствующие сертификаты и допуски. Все электрические работы в доме строго регламентируются.

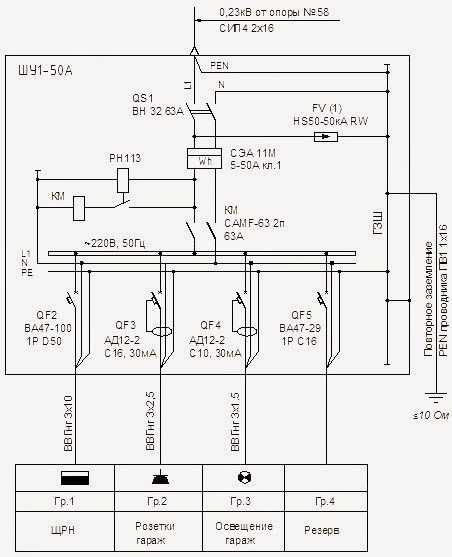

Линейная схема электроснабжения частного дома • Energy-Systems

Как провести электричество в частном доме

В данной теме рассмотрим наиболее оптимальные и простые в осуществлении способы проведения электричества в доме. Если вы уже приобрели или построили свой собственный дом, коттедж или дачу, то вам просто необходимо заняться исследованием данного вопроса: с чего начинать, какие материалы использовать, кто может вам помочь в проведении электричества и многое другое.

Итак, мы определились, что электроснабжение жилого дома является одним из главных этапов при его строительстве, ведь любое современное строение не обходится без электрических коммуникаций.

Пример проекта электроснабжения дома

Назад

1из21

Вперед

Таким образом, немаловажным является проектирование электроснабжения жилого дома, а также разработка схем.

Прежде всего, следует отметить, что собственными силами проектировать линейную схему электроснабжения частного дома не рекомендуется, так как у вас нет необходимых для этой задачи знаний и навыков. Для этого предназначены специализирующиеся организации, которые помогут решить этот вопрос, с учётом ваших желаний и потребностей, чтобы дом был как безопасным, так и комфортабельным.

Схематическое изображение и проектирование частного дома

Не удивительно, что с этого этапа начинается проводка электроэнергии в доме, так как именно от того, насколько правильно, продуманно и качественно будут разработана схема электрики в частном доме, зависит ваша безопасность и комфорт, а также удобство в пользовании электроприборами. Не исключено, что вы сможете сами всё спроектировать, но опыт показывает, что лучше всего сразу обратиться к профессионалам и обеспечить себя гарантией того, что всё будет сделано качественно и с учётом нюансов, о которых вы могли не знать или просто-напросто забыть.

Для начала, определите количество осветительных приборов и розеток, которые вам понадобятся, а также посчитайте, сколько будет «потребителей» индивидуального подключения. Продумайте заранее, понадобятся ли вам дополнительные источники электричества, ведь со временем вы можете приобрести ещё какие-нибудь электроприборы.

Далее, рекомендуем обратить внимание на то, как именно будет освещаться территория вокруг вашего коттеджа/дома. Второй важный момент – определить места, в которых будут располагаться будущие электроприборы, с учётом перспектив, естественно.

В этом как раз вам поможет проект частного дома, на котором вы можете всё изобразить схематически. Важно отметить, что при выполнении электромонтажных работ, имея на руках эти документы (схема, проект), будет намного проще разместить все розетки и индивидуальные выходы в нужных местах, а также вы будете уверены в том, что все ваши пожелания будут обязательно осуществлены. Немаловажно, что схема предназначена и для того, чтобы при возникновении каких-либо поломок в проводке, можно было отыскать и устранить неисправности без ненужных строительных работ, сэкономить своё время и средства.

Стоит упомянуть составляющие схемы обеспечения электричеством коттеджа: заземление, групповая сеть внутри дома, вводное распределительное устройство, узел, который учитывает потребление электроэнергии, кабельный ввод.

Можно ввести кабель воздушным способом (распространённый способ), а также подземным (более дорогостоящий). В первом случае преимуществом является простой доступ к проводке, а вот второй зарекомендовал себя как самый надёжный вариант электромонтажа. Запомните, что подключением к внешней сети может заниматься только специализированная компания, которая занимается электроснабжением вашего района. Важным моментом при проведении электричества является предотвращение возникновения сбоев в электросети.

Имея на руках технические условия, вы сможете реально оценить ситуацию и ваши возможности, увидеть все нюансы и проблемные места, с которыми вы можете столкнуться в процессе электромонтажа в своём собственном доме. Конечно, без помощи профессионала вам не обойтись, но, разбираясь в данной теме, вы сможете контролировать процесс электромонтажа и быть уверенным в том, что работа будет выполнена на высшем уровне.

Весьма вероятно, что может возникнуть ситуация отключения электричества в доме. В этом случае необходимо позаботиться об альтернативном источнике энергии. Это может быть как полностью автономное, так и резервное электроснабжение.

Необходимо отметить, что в современном мире набирает популярности использование таких альтернативных источников энергии как солнце и ветер. На территории нашей страны, к сожалению, этот вариант не используются: люди в большинстве случаев пользуются генераторами или инверторными системами с целью автономного снабжения электричеством дома.

Что касается затрат, связанных с проведением электричества в вашем коттедже, можно сказать, что естественно всё зависит от объёма работ, площади и специфики планировки строения. Но, можем вас уверить, что расходы на профессиональную помощь специалистов оправдают себя в полной мере.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Как провести 380 вольт в частном доме и какие нужны документы

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эту проблему решает не арендодатель, а строительная компания, то есть возможность выбора электроснабжения частного дома. В квартиру уже заведено однофазное питание, и даже такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальна. В этой статье мы расскажем, какая электрическая сеть лучше: трехфазная или однофазная, а также как провести 380 вольт в частный дом по закону и какие документы для этого нужны.

• Преимущества и недостатки трехфазной системы электроснабжения
• Как выполнить подключение трех фаз

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома становится все более актуальным, и связано это не только с величиной напряжения. Давайте рассмотрим все преимущества 380 Вольт и вот их список:

1. Подключение наиболее распространенных в быту и на работе асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи их мощность, крутящий момент и КПД теряются. Ведь изначально они были рассчитаны на три фазы. Применение таких электростанков в частном доме может понадобиться при оснащении шлифовального, сверлильного или деревообрабатывающего станка и других видов оборудования. Хозяин, имеющий навыки работы на таком оборудовании, всегда найдет ему применение. Мощный насос всегда пригодится на даче, поэтому провести 380 Вольт не проблема.
2. Подключив три фазы, владелец частного дома получает, по большому счету, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого, чтобы получить однофазное напряжение 220 вольт, нужно один провод подключить к фазе, а другой к нулю. Он будет называться фазой. Напряжение между двумя фазами составляет 380 вольт и называется линейным. Подробнее о фазном и линейном напряжении читайте в статье: https://my.electricianexp.com/ru/linejnoe-i-faznoe-napryzhenie.html.
3. При аварии или аварии на распределительной подстанции могут перегореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами будет как минимум освещение и холодильник. Следует помнить, что для трехфазных двигателей двухфазная работа повлечет за собой его неизбежный выход из строя.

Помните, есть и подводные камни. Трехфазная сеть нужна, если мощности однофазной сети недостаточно. И даже если однофазной недостаточно, не нужно спешить с подключением трех фаз, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фазы.

Три фазы должны быть подключены в том случае, если необходимо питание трехфазных электродвигателей, которые не могут работать в однофазном режиме, или в случае одновременного использования большого количества электроприборов, оборудования, например , если в доме большое хозяйство, налаживается какое-то мелкое производство.

Также следует отметить несколько недостатков трехфазной системы электроснабжения. Один из минусов – необходимость равномерного распределения нагрузки по каждой из фаз. Второй недостаток – большая сложность в подключении, приобретении еще одного щитка, защитных устройств и т. д. Третий недостаток – большая опасность с точки зрения поражения электрическим током, так как в доме будет не только однофазное напряжение 220 В , но и линейное напряжение 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Мы поговорим об этом сейчас.

Как сделать подключение трех фаз

Конечно, прежде чем переходить к технической стороне вопроса и непосредственному подключению, необходимо обратиться в компанию, которая является поставщиком электроэнергии в данном конкретном регионе. Для этого заказчик должен четко понимать и соглашаться со следующими пунктами:

• Мощность сети.
• Тип счетчика и тариф. Это может быть многотарифный прибор учета или однотарифный.
• Количество фаз (в данном случае 3).
• Схема подключения.
• Организация заземления, что крайне необходимо для защиты людей от поражения электрическим током при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к электрическим сетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, он должен быть полностью обесточен, а также без энергосервиса это делать запрещено.

Поставщики придерживаются четких требований и правил. Следовательно, если расстояние от частного дома до сетей 380 Вольт, чаще всего проходящих через столбы, будет более 300 метров в черте города (500 за городом), то для того, чтобы провести электроэнергию, вам также придется оплатить поддержку. установка.

Также важно отметить, что зачастую перед подключением необходимо предоставить данные о состоянии домашней электропроводки. Если в доме старая проводка, то велика вероятность, что представители электросети не только не дадут разрешения на подключение трех фаз, но и снизят до минимального лимита на однофазную сеть из соображений безопасности, т. к. проводка не выдерживает больших нагрузок.

Следующим ключевым вопросом для подключения дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Различают три степени:

• первая — не более 16 кВт;
• второй — от 16 до 50 кВт.
• третий — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более, что увеличение количества устройств, работающих на этом виде энергии, пока очевидно. Однако стоимость такой системы будет выше.

Также важно отметить лимит мощности — чаще всего на среднестатистического потребителя выделяется до 15 кВт. И в этом случае все зависит от состояния электрических сетей, мощности трансформатора в ТП или в ТП. Если мощность маленькая, то снабжающая организация приблизительно распределяет мощность по домам и выше этой мощности подключать нельзя, тем более три фазы. В этом случае для подключения трех фаз необходимого лимита мощности нужен отдельный трансформатор – это уже более сложная процедура, так как нужно приобрести трансформаторные подстанции и подключиться к сети высокого напряжения 6 (10) кВ. Поэтому рядовому потребителю приходится довольствоваться определенным лимитом мощности для однофазной сети.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самого заявления) входят:

1. Удостоверение личности.
2. ИНН налогоплательщика.
3. Правоустанавливающие документы на жилое или нежилое помещение (в случае присоединения гаража).
4. Утвержденный полный план жилого дома (при наличии).

С этих документов снимается копия, которая подается в компанию поставщиком электроэнергии. Однако сверка с оригиналами также требуется.

Некоторые поставщики могут также запросить дополнительные документы, на всякий случай их тоже нужно взять с собой:

• Сведения о мощности и перечень всего имеющегося электрооборудования в частном доме, в гараже или на даче . В зависимости от того, куда нужно провести трехфазное электричество. Если подключение производится к участку, не имеющему электрооборудования, то придется указать его предполагаемые типы и мощность.
• Информация об их максимальной мощности.
• Расчетный срок ввода жилья в эксплуатацию, если оно не является жилым помещением.

Установка многотарифных счетчиков очень выгодна, так как если не использовать мощные приборы в часы пик, то можно неплохо сэкономить. Например, ночью стоимость электроэнергии в несколько раз дешевле, чем днем.

Порядок постановки на учет многотарифного счетчика:

1. Подготовка заявления на установку электросчетчика.
2. Получение технических условий на данный счетчик, который необходимо приобрести в случае отсутствия данного оборудования у электроснабжающей организации. Зачастую они сами оказывают не только услуги по подключению, но и продажу приборов учета.
3. Приобретение, а также программирование счетчика.
4. Вызовите представителя энергоснабжающей компании для проверки правильности подключения счетчика, а также его пломбировки.
5. Внесение изменений в договор или составление нового, при организации нового подключения трех фаз.
6. Получение разрешения на подключение 380 вольт.

Кстати, есть такая опция, как преобразование однофазного напряжения в трехфазное. О том, как из 220 сделать 380 вольт Вы можете узнать перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать подключаемой к ним нагрузке. На автоматах не указана мощность, на корпусе указаны только напряжение и ток, на которые он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, то лучше доверить это дело специалистам, т. к. при отсутствии опыта и навыков самостоятельно провести три фазы.

Чтобы вы понимали насколько все серьезно, ниже приведена примерная схема подключения 380 вольт в частном доме, с разводкой на автоматы:

Для ознакомления с технологией трех фаз мы рекомендуем изучить следующий блок статей:

• Как подключить СИП медным кабелем
• Как провести электропроводку в доме
• Как сделать заземление в доме
• Как собрать трехфазный щит
• Как разделить проводку на группы
• Схема подключения трехфазного УЗО

Конечно, чтобы получить выгодное, достаточно мощное и универсальное трехфазное напряжение в частный дом, дачу или гараж, придется потратить определенные усилия, время и деньги. Документы, согласование, подключение, более сложная схема подключения и соответственно более дорогая проводка, так что хорошенько подумайте, нужны ли вам три фазы.

В завершение рекомендуем посмотреть полезные видео, объясняющие целесообразность подключения трех фаз, а также нюансы оформления документов:

Теперь вы знаете, как провести 380 Вольт в частном доме и для чего для этого нужны документы. Надеемся, наша пошаговая инструкция оказалась для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!

Схема распределительного щита в частном доме и квартире

Чтобы электропроводка была безопасной, удобной в обслуживании и, кроме того, способной выдерживать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению схемы распредщита. На этом проекте должна быть указана вся иерархия автоматических выключателей и УЗО, вплоть до группы розеток. Кроме того, номинал должен быть указан на всей защитной автоматике. Далее мы предоставим читателям сайта my.electricianexp наглядные схемы распределительного щита в частном доме, квартире и коттедже.

• Квартира
• Частный дом

Квартира

Итак, если квартира старой постройки и к тому же однокомнатная (например, хрущевка), то схема разводки электропроводки будет выглядеть так:

Однолинейный Проект

Как видите, в этой схеме подключения распределительный щит не имеет шины РЕ, потому что в старой хрущевке заземления нет. Что касается элементов электрической цепи, то она состоит из двухполюсного автоматического выключателя, электросчетчика (Меркурий 201), УЗО и групповых автоматов. Одна машина обслуживает группу освещения, вторая – розетки, а третья – стиральную машину. Если у вас есть контур заземления, то электрическая схема щитового узла в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной сети электроснабжения запрещена согласно ПУЭ п.1. 1.7.80 (см. главу 1.7) и ряд других нормативных документов, поэтому данный вопрос вызывает много споров. У каждого специалиста есть свое мнение на этот счет. С одной стороны, совмещенный защитный и рабочий проводник не порвать, с другой стороны, без УЗО вообще не будет шансов выжить, если «хорошо» вписаться в «фазу». Установка УЗО в двухпроводной электросети допустима в качестве временной меры с будущим переходом на полноценную сеть с заземляющим защитным проводником (РЕ) типа — TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шины. Четвертым элементом проекта является гребенка, соединяющая автоматические выключатели. (5) — однофазное УЗО на 40 Ампер и током утечки 30 мА, ну и (6) — групповые автоматы (3 на 16 Ампер и 1 на 25, для варочной панели) На вводе одно- установлен полюсный автоматический выключатель номиналом 40 Ампер. Нижний ряд электрической цепи состоит из бытовых потребителей — группы освещения, розеток и мощных электроприборов (в нашем случае — печей).

Ну и еще просторные квартиры с электроотоплением и группой мощных потребителей электроэнергии. В этом случае электрическая схема вводно-распределительного щитка будет серьезнее, а количество автоматов не уступает частному дому. Итак, вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электроэнергии должна быть трехфазная сеть (380В) и на вводе соответственно трехполюсная 63 Ампера автоматический выключатель. В остальном имеется УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от назначения), ну и отдельное устройство защитного отключения для электропроводки в санузле, с утечкой ток не более 30 мА, согласно ПУЭ п. 7.1.38.

Современное решение — система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта для защиты от протечек нужно прокладывать отдельный кабель в ванной, от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Также напомним, что для питания электроплиты следует использовать кабель с сечением токопроводящих жил не менее 6 квадратных метров. мм, согласно СП 256.1325800.2016 стр. 10.2 (СП ​​31.110 — п. 9.2). При этом учитывайте реальную мощность электроплиты и проверяйте, хватит ли 6 квадратных метров. сечения мм.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и приступайте к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Частный дом

В частном доме может быть как однофазная, так и трехфазная сеть электроснабжения. В первом случае схема электропроводки будет аналогична проекту электроснабжения однокомнатной квартиры. Самый простой вариант подключения щитка для жилого дома будет выглядеть так:

В данной схеме щита частного дома 220В на вводе устанавливается двухполюсный выключатель, затем подключается электросчетчик, за ним УЗО и группа однополюсные автоматические выключатели. Все достаточно просто и в то же время по ГОСТу, ПУЭ и требованиям других документов. Если на вашем участке подключена трехфазная сеть, то принципиальная схема узла щитка будет выглядеть иначе. К нему уже можно добавить потребителей от хозяйственных построек – гаража, хозблока или даже бани. Щит, конечно, будет большой и с множеством ответвлений, поэтому для примера мы нашли довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://my.electricianexp.com/ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.

Схема распределительного щитка частного дома на 380 В, с использованием УЗО:

К этой схеме хотелось бы добавить небольшое описание:

1. Отдельная линия отведена под гараж источник питания, защищенный устройством защитного отключения.
