Диммирование светодиодных ламп

Покупатели светильников с возможностью диммирования, в первую очередь, хотят добиться качественного и удобного освещения. С помощью такой функции как регулировка источника света можно затемнить комнату, создав идеальное освещение для уюта, а также обеспечить максимально освещаемое рабочие место. Если снизить световой поток LED-лампы можно значительно уменьшить употребление энергии.



Вы узнаете, как использовать диммируемые светодиодные приборы и все тонкости их использование. Постараемся максимально помочь покупателям что бы не ошибиться в выборе.»dimmable»

Предназначение диммера

Диммер – (с англ. – утемняющий механизм) используется для плавной смены ярости свечения лампы. Одним из основных параметров диммера является его мощность. От мощности диммера зависит максимальное количество подключаемых к нему светильников.

Зачастую такие приборы изготовляют по форме выключателя для размещения в обычной монтажной коробке. Для регулировки работы диммируемых светодиодных ламп используется регулировочная ручка переменного резистора. Начальный уровень регулировки задает схема диммера и, как правило, ровно 20-30% от напряжения сети.

Наличие диммируемых ламп решает две основные задачи:

  • Позволит подобрать оптимальный уровень освещенности, в зависимости от времени суток.
  • Снизит энергопотребление.

Различие диммируемой светодиодной лампы

Особенности светодиодных диммируемых источников света заключаются в наличии электронной схемы, которая рассчитана на импульсное энергопитание. Простой осветительный прибор на базе светодиодов (без функции диммирования) или же лампы с обычными энергосберегающими свойствами (так называемые энергосберегайки) не приспособлены для такого режима регулирования светового потока. При их подключении через диммер возможно возникновение внутреннего электрического треска. Пострадает возможность корректирования светового потока светодиодной лампы. В исключительных случаях возможен несвоевременный выход из строя самого диммера.

Различные вариации технического решения

Выпускаются различные диммеры для светодиодных ламп напряжение которых 220В. Для того что бы упростить себе выбор нужно обращать внимание на преимущество и недостатки данных приборов. Они разделяются на группы в зависимости от вида управления:

  • Механические
  • Кнопочные
  • Дистанционные

В механических диммерах регулировка производится с помощью вращающиеся рукоятки. Это упрощает процесс выбора корректного режима. Приборы данного вида относительно не дорогостоящие в местах реализации.

Использование кнопочных выглядит весьма современней. Оснащение сенсорных диммеров экраном, на котором отображаются различные параметры, такие как уровень освещенности, придают месту их использования некий модернизм.

Очень удобной вариацией обладают диммеры, оснащенные средством дистанционного управления.

Связанные по радиоканалу светодиодная лампа и диммер намного упростят использование. Регулятор данного вида прост в эксплуатации. Инфракрасный аналог придется специально направлять в сторону приемника осветительного прибора.

Выбор драйвера

Для определения с драйвером и типом димминирования нужно учитывать множество факторов, например, мощность ламп. Самыми подходящими являются встраиваемые светильники, их драйвер расположен за пределами корпуса. В случае с навесными и поверхностными тут есть очень много нюансов. Однако все в этой жизни решаемо, заручившись поддержкой высококвалифицированного персонала можно задиммировать даже то, что для этого и не предназначалось.

Диммируемая светодиодная LED-лампа е14 хорошо подходит для комплектации автоматизированных систем. Справляется с исполнением хорошего источника света. Они являются весьма востребованными у потребителей. 14 – этот параметр указывает диаметр цоколя лампы, выраженный в миллиметрах. Так как именно такими цоколями оснащены множество различных торшеров, настольных ламп и бра. Свечения лампочки подчеркнет ваш интерьер. Сегодня эти лампочки выпускаются в различных формах: шар, капля, свеча, гриб.

Рекомендации по установке диммера

Легче всего подключать диммеры у которых уже встроен блок электроники и имеется пульт дистанционного управления. Такими приборами можно заменить уже имеющиеся источники света не нанося вред электрической схеме. Так как потребление энергии светодиодными источниками весьма небольшое, замена проводки или защитные автоматы не потребуются.

Сложнее в случае применения низковольтного питания 12В. Тут уже понадобится уложить отдельный кабель. Упростить работу могут подвесные разборные потолки, ведь за ними можно спрятать блок питания и многие другие компоненты прибора.

Хорошим решением станет монтаж специализированных диммеров вместо обычных выключателей. При выполнении подключения своими руки предоставляем некие каноны использования.

  • Данное приспособление устанавливают в разрыв фазового шнура, определить который, нужно с помощью вспомогательных приборов, например, индикатора напряжения (отвертка, в ручке которой, расположен световой индикатор).
  • При выполнении монтажных работ нужно соблюдать правила электробезопасности. Обязательно отключить питание и обеспечить условия ограничивающие случайную подачу тока.
  • Питание нужно присоединить в специальной клемме, маркирована буквой L.
  • Нулевой и заземляющий провода зажать в соответствующих клеммах.
  • Проверка роботы прибора осуществляется только после того как декоративная крышка закрыта.

Если есть достаточное количество диммеров можно регулировать уровень освящения из двух или большего количества мест. В больших помещениях для этого можно создать схему.

Пульсации светильников, оснащенных диммером

Диодная лампа с качественным ШИМ драйвером производит пульсацию максимум 10-20%. Если же оснащение на порядок ниже по стоимости, то такие приборы могут выдавать куда большее процентное соотношение пульсации (т.е. миганий). Это происходит при снижении яркости освещения и негативно влияет на здоровье человека.

Самому определить качество установленных драйверов невозможно, обычно такие характеристики проверяются с помощью специальных приборов – люксметр пульсиметр. Иногда превышение этого показателя можно наблюдать и у хорошо прорекламированного продукта, поэтому не стоит доверять интенсивно за рекламированному продукту. Советуем ориентироваться по показателях измерительного прибора, а не на цену прибора или же марку.

Выводы и предложения

Учитывая перечисленные выше характеристики следует точно определить такие параметры будущего проекта:

  • Нужная мощность и напряжение питания.
  • Какой вид управления источниками света вам необходим (местного или же дистанционного).
  • Места размещения источников света: светильники и блоков электроники.

Остерегайтесь чрезмерной нагрузки диммера. Приобретайте такие источники света как светильники только в специализированых магазинах. Освещение в помещении должно гармонично сочетаться с его непосредственным предназначением. Особое внимание уделяйте мощности ламп. У квалифицированных консультантов можно получить информацию о подборе идеального освещения в помещении.

Итоги

Диммерs замечательный выбор что бы усовершенствовать ваш дом и сделать его более функциональным. Создайте как рабочую, так и релаксирующую обстановку, благодаря настройки интенсивности освещения. Простота в монтаже, экономия электроэнергии и весьма не «кусающая» цена станут точными аргументами в выборе покупки регуляторах светового потока – диммеров.

Как выбрать диммируемую лампу смотрите видео

схемы светодиодных ламп на 220 вольт


На чтение 5 мин Просмотров 667 Опубликовано
Обновлено

Содержание

  1. Разновидности схем
  2. Импульсные драйвера
  3. Диммируемые драйверы
  4. Конденсаторные
  5. Напряжение светодиодов в лампах

С каждым годом спрос на светодиодные лампочки растёт. Вскоре они могут вытеснить с рынка лампы накаливания и люминесцентные аналоги, которые не могут похвастаться такой же безопасностью, служат не так долго, поглощают больше электроэнергии и не подлежат ремонту в случае поломки.

Схема светодиодной лампочки проста как для опытного электрика, так и для новичка. Но устройство LED-ламп сложнее люминесцентных. Если необходимо заменить светодиод, нужно не только разбираться в схеме лампочки, но и уметь пользоваться паяльником, а также понимать принцип работы элементов.

Разновидности схем

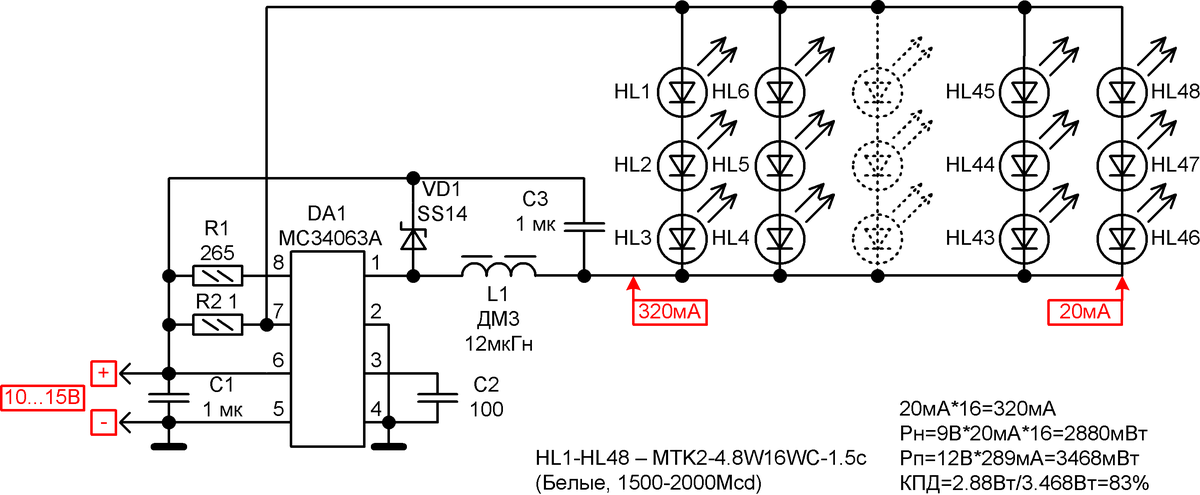

Драйвер нужен для стабилизации напряжения и собирается с использованием схем на конденсаторах и трансформаторах. Второй вариант является более экономичным, а первый необходим для создания мощного светильника. Кроме этого существует еще одна разновидность схем – инверторные. Они используются на производстве диммируемых ламп и большом количестве чипов.

Импульсные драйвера

Если сравнивать с линейным драйвером, где используется конденсатор, импульсный отличается эффективной защитой от нестабильности в сети. Чтобы в деталях рассмотреть пример импульсной схемы диодной лампы, используем модель CPC9909. Эффективность этого изделия достигает 98%, поэтому её без преувеличения можно считать одной из самых экономичных и энергосберегающих.

Драйвер «CPC9909».Схема подключения BP3122

Устройство можно подключать к высокому напряжению (550 В) благодаря встроенному драйверу со стабилизатором. Это упростило схему и снизило стоимость устройства.

Подключение с импульсным драйвером используется для активации освещения в случае аварии, и подойдет в качестве примера повышающих преобразователей. Дома на базе модели драйвера CPC9909 можно собрать светильник, который будет запитан от батарей или драйвера, но мощность при этом не превысит 25 В.

Диммируемые драйверы

С помощью диммируемого драйвера яркость светодиодной лампы можно регулировать, что позволит установить в каждой из комнат необходимый уровень освещения, снижать яркость света днем. Устройства используются, чтобы подчеркнуть некоторые предметы интерьера.

Схема подключения с диммером.

На производстве используют две разновидности диммируемых драйверов. У каждого есть плюсы и минусы. Одни работают на широтно-импульсной модуляции (ШИМ). Диммер устанавливают между диодами и блоком питания. Схема запитывается импульсами разной продолжительности. Наглядный пример ШИМ-регулировки — бегущая строка.

Вторая разновидность диммируемых драйверов влияет на источник питания. Они широко используются для изделий с возможностью стабилизации тока. Регулировка может повлиять на оттенок освещения. Если это белые чипы, при понижении силы тока они начнут светиться желтым светом, при увеличении синим.

Конденсаторные

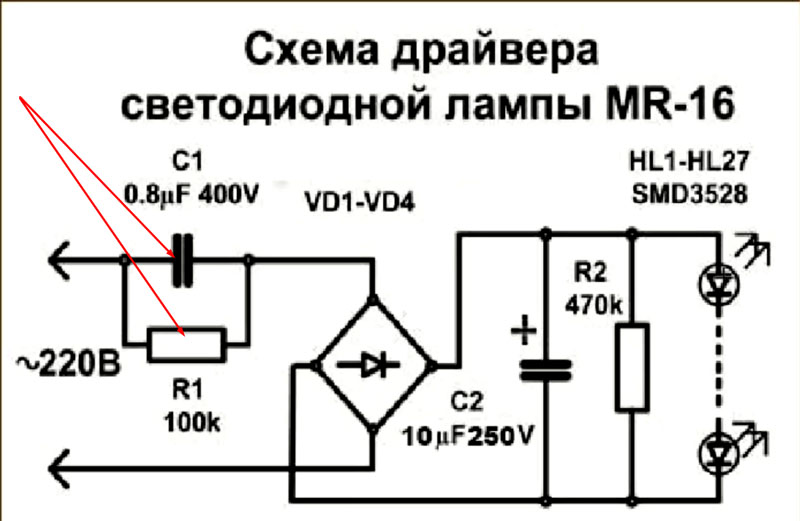

Конденсаторную схему можно считать одной из самых продаваемых, она часто встречается в бытовых светильниках.

Схема с конденсатором.

Конденсатор C1 необходим, чтобы защитить устройство от помех в сети. С4 сгладит пульсации. При подаче тока резисторы R3-R2 ограничат его и предохранят схему от короткого замыкания. Элемент VD1 преобразовывает переменное напряжение. Когда подача тока прекратится, конденсатор разрядится через резистор R4. Но элементы R2-R3 используют далеко не все производители LED-светильников.

Светильник с диммером.

Чтобы проверить работоспособность конденсатора, используется мультиметр. Схема имеет несколько минусов:

  • достичь высокой яркости свечения не получится, понадобятся более ёмкие конденсаторы;
  • существует риск перегрева чипов из-за нестабильности подачи тока;
  • нет гальванической развязки, возможен удар током. При разборке лампочки нельзя трогать токоведущие элементы голыми руками.

Несмотря на минусы, у схемы много преимуществ, лампы хорошо продаются. Это простота сборки, низкие цены и широта диапазона напряжения на выходе. Даже мастера со скромным опытом могут пробовать изготовить изделие самостоятельно. Для этого часть деталей можно снять со старых телевизоров или приемников.

Напряжение светодиодов в лампах

Напряжение светодиодов в лампе находится в промежутке от 110 до 220 вольт. Эти показатели достигаются объединением нескольких чипов. Понижение напряжения и постоянного тока — работа драйвера, который есть в каждой лампе.

Если его нет, и лампочку нужно запустить от сети, понадобится подключение внешнего устройства. Не так давно появились светодиоды, работающие от переменного напряжения. Но поскольку они пропускают ток только в одном направлении, остались в нише изделий, работающих на постоянном токе.

Как добавить диммер к светодиодной лампе

В этой статье мы узнаем, как сделать схему диммера для светодиодов, позволяющую регулировать яркость любой светодиодной лампы, работающей от сети.

Как работают светодиодные лампы

Мы знаем, что нашими потолочными вентиляторами и лампами накаливания можно легко управлять с помощью симисторных диммерных выключателей, и мы уже привыкли к диммерным выключателям, установленным в наших домах для управления такими устройствами.
Однако с появлением светодиодных ламп и трубок лампы накаливания постепенно выходят из употребления, и наши домашние патроны для ламп заменяются светодиодными лампами. Светодиодные лампы

поставляются со встроенным драйвером SMPS в корпусе держателя, а схема SMPS затрудняет работу или управление с помощью симисторных диммерных переключателей до тех пор, пока она не будет соответствующим образом модифицирована для применения.

Поскольку драйвер SMPS внутри светодиодных ламп и трубок строго использует индукторные или емкостные схемы, которые никогда не рекомендуется использовать через симисторные диммеры, поскольку симисторные диммеры используют технологию прерывания фазы для диммирования, которая, к сожалению, не подходит для индуктивной / емкостной нагрузки. контроль.

При использовании светодиодные лампы не затемняются должным образом, а демонстрируют неустойчивое затемнение или повышение яркости из-за несовместимой реакции.

Наилучший метод и, возможно, технически правильный подход – это технология ШИМ, которую можно эффективно использовать для управления или диммирования светодиодных ламп или трубок. На рисунке показано, что конструкция может быть реализована.

Вам также может понравиться : Простая схема диммера лампы постоянного тока

Как это работает

Идея на самом деле очень проста благодаря оптронам серии MOC, которые делают управление симистором с помощью ШИМ чрезвычайно простым и совместимым.

В правой части рисунка показана стандартная схема контроллера симистора на основе микросхемы MOC3063, которая работает через схему ШИМ на основе микросхемы IC 555, показанную в левой части рисунка.

IC 555 сконфигурирован как стандартный регулируемый генератор ШИМ, который подает требуемый ШИМ на входной контакт № 1/2 микросхемы MOC.

Регулируемые ШИМ должным образом обрабатываются микросхемой через встроенную схему детектора пересечения нуля и фотосимистор, который в конечном итоге используется для управления внешним симистором BT136 через его выходные контакты № 4/6.

Подключенная светодиодная лампа теперь реагирует на содержимое ШИМ, применяемое схемой 555, и пропорционально регулирует свою яркость в соответствии с предпочтениями пользователя.

ШИМ-управление осуществляется через соответствующий потенциометр 100К, который должен быть надлежащим образом изолирован, так как вся цепь не изолирована от сетевого тока.

Схема не изолирована от сети , несмотря на наличие оптопары из-за того, что для работы IC 555 требуется источник постоянного тока, который питается от неизолированного бестрансформаторного источника питания, это сделано для сохранения компактности конструкции и избежать использования дорогостоящего модуля SMPS, который в противном случае мог бы быть излишним.

Если у вас есть какие-либо вопросы относительно описанной выше схемы диммера для светодиодной лампы, вы можете выразить их в своих комментариях.

ОБНОВЛЕНИЕ:

При более глубоком рассмотрении приведенной выше концепции можно увидеть, что она может не работать из-за наличия внутреннего фильтрующего конденсатора в каждой цепи светодиодной лампы сразу после мостового выпрямителя.

Этот фильтрующий конденсатор удерживает заряд и поддерживает горение светодиодной лампы даже во время отключения ШИМ, предотвращая эффект затемнения.

Это означает, что диммирование светодиодной лампы с помощью внешних средств может быть невозможным.

Тем не менее, эффект диммирования может быть реализован путем последовательного соединения светодиодной секции светодиодной лампы со схемой IC 555, как показано на следующей схеме: Цепь постоянного тока SMPS, в которой используется небольшой ферритовый трансформатор для понижения сетевого напряжения до более низкого напряжения постоянного тока светодиода. Вторичная сторона трансформатора создает пониженное напряжение, которое выпрямляется одним диодом и большим фильтрующим конденсатором.

Затем выпрямленный постоянный ток передается на последовательную светодиодную сборку для ее освещения.

Мы должны модифицировать эту секцию светодиодов и соединить ее с каскадом ШИМ IC 555, как показано выше.

Это можно реализовать, выполнив следующие действия:

  • Откройте контейнер со светодиодной лампой.
  • Отрежьте провод блока светодиодов, идущий к отрицательной линии источника постоянного тока.
  • Подключите этот отрицательный провод светодиода к транзисторному коллектору схемы 555 pwm.
  • Наконец, подключите положительный/отрицательный провод схемы 555 pwm к источнику постоянного тока светодиода, поступающему от вторичной обмотки ферритового трансформатора.
  • Это также означает, что схема 555 IC не нуждается во внешнем постоянном токе, и его можно получить от источника постоянного тока от SMP, предназначенного для управления светодиодами.
  • Наконец, подключите вход светодиода smps к сети переменного тока и проверьте эффект затемнения, изменяя потенциометр ШИМ IC 555.
  • Помните, что первичная сторона цепи smps не изолирована от сети, и поэтому при включенном состоянии чрезвычайно опасно прикасаться к ней.
