Профнастил

для забора и крыши, размеры оцинкованных листов и вес, др. технические характеристики. Обшивка ступени

Описание
Как они это делают?
Обзор видов
Размеры и характеристики
Нюансы выбора
Приложения
Монтаж

В этой статье речь пойдет об одном из самых универсальных современных материалов. На данный момент широко применяется при выполнении как кровельных и фасадных, так и общестроительных работ. Рассмотрим далее все, что вам нужно знать о профлистах C21.

Описание

Ключевой особенностью рассматриваемого профлиста является высота трапеции (волны), которая составляет 21 мм, что обеспечивает повышенную несущую способность. Кроме того, в список явных преимуществ входят доступная стоимость, практичность, долговечность и экономичность. Учитывая основные параметры, оцинкованный профнастил активно и успешно применяется при возведении конструкций, подвергающихся значительным ветровым нагрузкам.

Многолетняя практика показала, что профнастил из стального проката является качественным и удобным в эксплуатации строительным материалом. Сейчас такие панели получили широкое распространение в первую очередь благодаря своей универсальности. Не сбрасывайте со счетов и эстетическую сторону, так как профнастил выглядит хорошо. Благодаря тому, что он прочный и легкий, из него быстро возводят различные конструкции.

Речь идет, например, о небольших хозяйственных постройках, заборах, воротах и, конечно же, крышах.

Многих интересует, чем отличаются листы марки С21 и С20. Чтобы ответить на этот вопрос, необходимо изначально выделить ключевые характеристики рассматриваемого материала.

Различные цвета профнастила С21 с полимерным защитным слоем. Простые оцинкованные панели (без покрытия) выглядят не менее привлекательно.
Доступная стоимость. Так, цена за 1 кв. м начинается от 150 рублей.
Относительно небольшой вес, за счет чего максимально облегчается монтаж и транспортировка листов. Это позволяет выполнять большую часть работ, вне зависимости от их сложности, силами двух, а иногда и одного человека.
Долгий срок службы материала. На практике профнастил сохраняет свои основные качества до 30 лет. Эстетическая составляющая не менее важна, так как конструкции долго сохраняют свой внешний вид. Примечательно, что это актуально для сложных условий эксплуатации.
Универсальность, обеспечивающая возможность широкого применения, а также комбинирования с разными материалами из металла, дерева и пластика.
Наличие максимально стойкого к повреждениям и воздействию агрессивной среды защитного слоя на поверхности. Имеются в виду листы с полимерным покрытием, практически полностью предотвращающим коррозию.
Широкий ассортимент, представленный на рынке многими компаниями, специализирующимися на производстве листовых строительных и отделочных материалов.

Анализируя отличия профнастила С21 и С20, следует отметить, что оба варианта имеют идентичную область применения. Это относится как к созданию крыши, так и к возведению стен.

Обе марки успешно применяются в частном и промышленном строительстве. Оба вида материала могут быть просто оцинкованы, а также иметь дополнительный защитный слой из полимеров. В принципе, основные характеристики этих профилированных листов одинаковы. Самое существенное отличие заключается в длине панели (у С21 большая). Это означает, что способность материала выдерживать повышенные нагрузки улучшается. Но при этом стоимость профлиста тоже увеличивается.

Как они это делают?

На сегодняшний день описываемый профлист выпускается многими металлообрабатывающими предприятиями. Это связано с простотой производственного процесса и отсутствием необходимости в дорогостоящем оборудовании. Но важно учитывать, что выпуск этого листового материала регламентирован несколькими официальными документами.

ГОСТ Р52246-2004 , в соответствии с которым профнастил оцинкованный должен быть изготовлен из холоднокатаной, рулонной стали (марки 220-350 или 01). Важным моментом в этом является наличие соответствующего покрытия.
ГОСТ 24045-94 , с учетом норм которого осуществляется производство рядового профилированного листа.
ГОСТ Р52146-2003 , устанавливающий нормы на производство окрашенных С21 из оцинкованной стали с полимерным покрытием.

Важной особенностью является то, что голая холоднокатаная сталь редко используется в качестве сырья для производства. Это связано с малым сроком службы материала, не имеющего антикоррозийной защиты. Как правило, такие листы прослужат не более 5 лет. Ситуация резко меняется за счет нанесения слоя цинка или создания алюмоцинкового покрытия.

Кстати, использование данной технологии существенно не влияет на конечную стоимость продукции. В результате срок службы может быть продлен до 25-30 лет.

Помимо всего уже перечисленного, стоит обратить внимание на использование полимерного покрытия. Полиэстер, пурал, полиуретан или пластизоль наносят тонким слоем на поверхность стальных холоднокатаных заготовок. Следующий этап производства – термообработка материала в печах. В процессе плавления полимера создается прочная пленка. Одной из его ключевых характеристик является максимальная эластичность, благодаря которой созданный защитный слой не повреждается при прокатке.

Перечень преимуществ полимерного покрытия:

двойная защита от коррозии;

срок службы

достигает 30-50 лет;
эстетика, позволяющая воплощать разные дизайнерские идеи;
устойчивость к негативному воздействию агрессивных сред, в том числе к прямым солнечным лучам и резким перепадам температуры.

Благодаря внедрению описанной технологии осуществляется производство профилированных листов, которые можно демонтировать и повторно использовать на других объектах.

Обзор видов

Профнастил С21, представленный ведущими производителями отрасли в соответствующем сегменте рынка строительных материалов, изготавливается из высококачественной стали. При этом потребителю доступны варианты с оцинковкой, специальной краской и защитными покрытиями. Именно с учетом этого параметра профилированные листы делятся на две основные категории. Каждый из них имеет свои особенности с точки зрения производительности.

Неокрашенный

В данном случае речь идет о самом простом варианте изготовления из профилированного листового материала. В качестве заготовок используется сталь соответствующего качества с нанесенным цинковым покрытием. Этот слой предназначен для защиты панелей от коррозии. Благодаря отсутствию на поверхности профнастила цветных и полимерных слоев доступная стоимость будет ключевым конкурентным преимуществом.

Крашеный

Данный вид продукции, применяемой в кровельных и других работах, имеет определенные особенности. Цветное и защитное покрытие может быть нанесено с одной или двух сторон. Помимо улучшения ключевых показателей эффективности, использование технологии позволяет значительно расширить ассортимент предлагаемой продукции. В результате потребитель может выбрать практически любой цвет.

Размеры и характеристики

Рабочая (без учета продольного монтажа внахлест) и общая ширина панелей 1000 и 1051 мм соответственно. При этом производители предлагают на рынке листы разной длины. Как правило, компании выпускают продукцию, указанный размер которой зависит от пожеланий заказчика. Чаще всего длина листов варьируется в достаточно широком диапазоне с шагом 10 см. Стандартный показатель составляет 6 метров. Как показала практика, именно такие габариты наиболее удобны для транспортировки и большинства работ. Это актуально при устройстве крыши из профнастила. Максимальная длина листов достигает 12 метров.

Зная основные параметры, вы без труда расшифруете маркировку. Например, профлист С21-1000-0,55:

21 — высота волны, то есть трапеции, в миллиметрах;
1000 — рабочая (полезная) ширина в миллиметрах;
0,7 — толщина исходной стальной заготовки, используемой для производства листов.

Максимально упрощает транспортировку, переноску в пределах объекта и саму установку, малый вес материала. Например, при использовании в качестве кровельных панелей толщиной 0,7 мм масса одного «квадрата» покрытия составит 7,4 кг. Еще одним важным моментом является нарезка листа на длину в диапазоне от 1 до 12 метров. С учетом жесткости и повышенной несущей способности это позволяет сократить до минимума количество стыков при монтаже. Это особенно важно при выполнении кровельных работ.

Необходимо обратить внимание на такую важную характеристику, как вес профлиста. Масса одного погонного метра и одного полезного «квадрата» зависит от толщины материала следующим образом:

С-21-100-0,4 — 4,45 кг;
С-21-100-0,4 — 4,9 кг;
С-21-100-0,5 — 5,4 кг;
С-21-100-0,55 — 5,9 кг;
С-21-100-0,6 — 6,4 кг;
С-21-100-0,65 — 6,9 кг;
С-21-100-0,7 — 7,4 кг;
С-21-100-0,8 — 8,4 кг.

Чтобы правильно определить вес партии при закупке, необходимо будет умножить массу погонного метра на длину листов, а также на их количество. Следующий параметр – рабочая ширина профлиста С21. Это значение определяется путем расчета разницы между полной шириной панели и величиной монтажного нахлеста.

Кстати, этот показатель также учитывается при расчете площади создаваемого покрытия и необходимого материала.

Нюансы выбора

Перед приобретением любого строительно-отделочного материала рекомендуется ознакомиться с его основными свойствами и характеристиками. Это позволит сделать правильный выбор с учетом конкретных задач. Профнастил C21 не является исключением. При выборе листов необходимо учитывать ряд важных моментов.

Размеры листов. При расчете необходимого количества панелей важно учитывать особенности будущей конструкции. Как уже отмечалось, размеры следует подбирать с учетом цели использования профнастила.
Форма профиля. Высота трапеции в данном случае 21 мм, что можно понять из маркировки. Следует отметить, что за счет таких габаритов и формы продольный нахлест при монтаже сводится к минимуму. В результате крепить листы намного проще, а сам процесс значительно ускоряется и предполагает использование минимальных ресурсов.
Толщина листа, от которой напрямую зависит стоимость материала. С одной стороны, чем толще листовой материал, тем дороже он будет стоить покупателю. В то же время именно этот параметр будет определять такие важные эксплуатационные показатели, как прочность, надежность, устойчивость к внешним воздействиям и срок службы.
Вес профнастила C21. Эту характеристику необходимо учитывать еще на подготовительном этапе выполнения любых работ. Особенно это актуально при расчете стропильной системы будущей крыши. В то же время при возведении стеновой конструкции, заборов и ограждений прочность конструкции во многом будет зависеть от правильности расчетов.

Также настоятельно рекомендуется учитывать при выборе типа покрытия. На данный момент потенциальному покупателю доступны следующие виды профлиста:

с цинковым покрытием, без дополнительного защитного слоя;

оцинкованные панели

с полимерным покрытием с одной стороны;

Профнастил оцинкованный

с прочным полимерным слоем на двух поверхностях.

По эксплуатационным свойствам безоговорочным лидером является третий вариант. К его основным преимуществам можно отнести максимальный срок службы и высокую устойчивость к механическим и химическим воздействиям. Внешний вид играет не менее важную роль. Но не забывайте, что такие профлисты будут стоить дороже, чем простые оцинкованные.

Применение

Описанный тип гофрокартона является одним из наиболее распространенных благодаря своим ключевым характеристикам. Такие листы широко используются в современном строительстве. Иными словами, ими можно не только покрывать крыши или обшивать отдельные конструктивные элементы зданий. Материал используется при выполнении большого количества строительных и отделочных работ. Перечислим основные области применения профилированного листа С21.

Строительство кровельных конструкций жилых домов, хозяйственных построек, а также производственных и других зданий. Важно учитывать, что угол наклона крыши в данном случае не имеет значения.
Монтаж быстровозводимых зданий и временных сооружений. К ним относятся склады, торговые павильоны, гаражи и многое другое.
Создание малых архитектурных форм.
Монтаж каркасных конструкций, в том числе диафрагм жесткости.
Панельные элементы для заборов и ограждений практически любой конфигурации и сложности.
Создание утепленных и «холодных» стеновых конструкций.
Облицовка стен различных помещений и зданий.

Помимо вышеперечисленного, профнастил используется при изготовлении качественных и эстетичных сэндвич-панелей.

Крепление

Перед началом укладки профлиста при отделке стеновых конструкций или монтаже кровли следует позаботиться об устройстве обрешетки. Кроме того, в случае кровельных работ потребуются еще проходы и коньковый уплотнитель.

Также важно обратить внимание на требования к схеме крепления панели и количество саморезов на 1 м2. Особое значение будет иметь предотвращение образования конденсата, который неизбежно появляется при неправильном использовании отделочных материалов из металла.

Особенности монтажа лучше всего будет рассмотреть на примере обустройства кровли. Этот процесс имеет некоторые особенности.

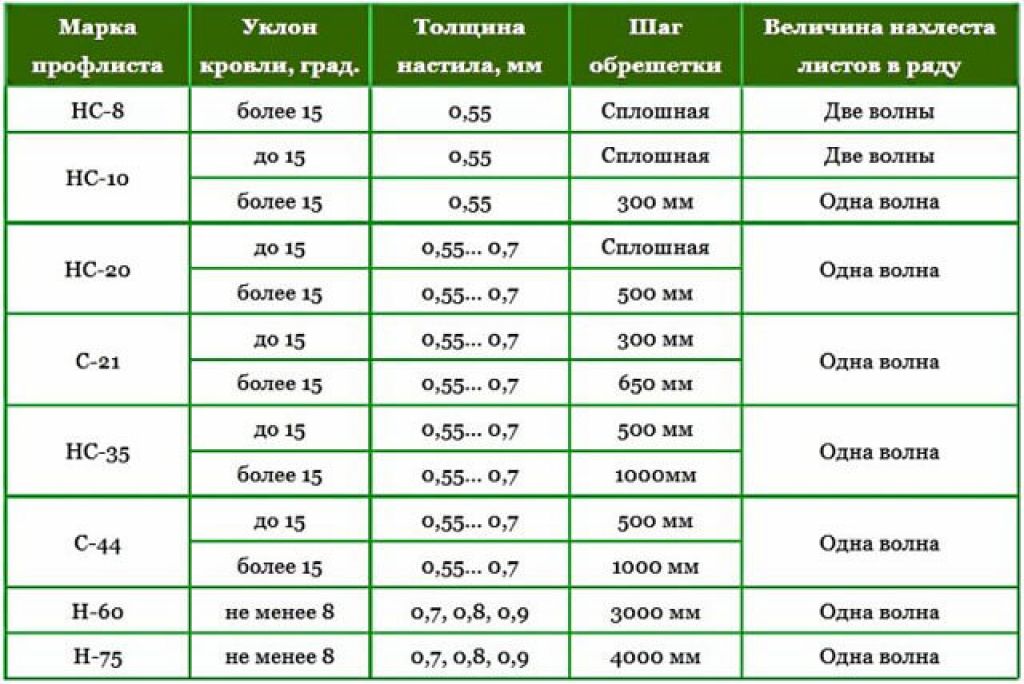

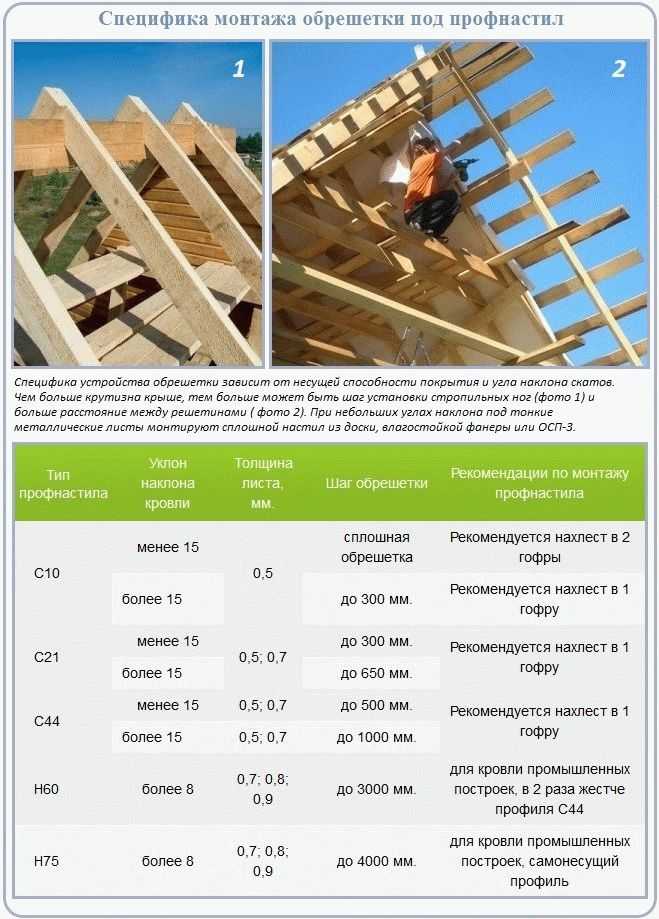

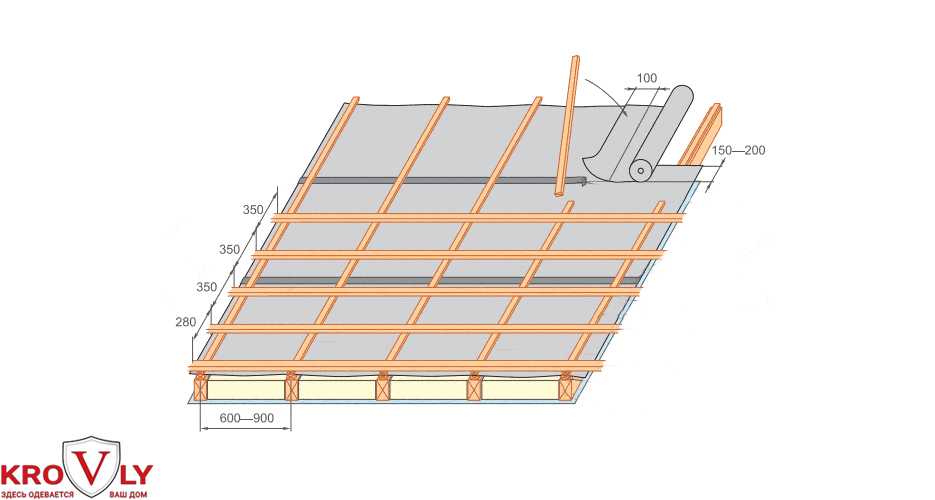

Шаг и толщина досок обшивки определяются несущей способностью кровельного материала, то есть профнастила. А также в список важных факторов входят возможные нагрузки на покрытие, угол наклона скатов крыши и расстояние между элементами стропильной системы. Правильная укладка листов предусматривает шаг обрешетки 30 см с наклоном 15 градусов. Рекомендуемое сечение досок 30х100 мм. Важно помнить, что этот параметр будет зависеть от шага стропил.
Если скат имеет прямоугольную форму, то крепление листов можно начинать с любого конца кровли. В ситуациях, когда речь идет о других геометрических фигурах, стоит предварительно произвести необходимые расчеты, отобразив схему на бумаге. Непосредственно у карниза листы крепятся саморезами с шагом от 30 до 40 см. На следующих рядах эти крепления располагаются в шахматном порядке через каждые 100-150 см. У фронтонов шаг должен быть 50-60 см. , а в местах продольных стыков — от 30 до 50 см. На 1 кв. м кровельного покрытия уходит 7-10 шурупов.
В соответствии с применяемыми технологиями устройство карнизов предусматривает комплекс манипуляций. Имеется в виду эстетическое оформление свеса, установка водосточных желобов, а также обеспечение притока воздуха под кровлю.
Коньки могут быть разной формы. Обязательным условием для этого будет установка дополнительных элементов обрешетки непосредственно в местах крепления. Важно учитывать, что пространство под коньком должно вентилироваться. По коньку лист крепится через трапецию (волну) специальными саморезами размером 4,8х70.
При установке профлистов на торцах кровли необходимо делать фронтонные свесы от 5 до 7 см. Сам конец часто зашивают ветровой доской. В этом случае планка крепится поверх профиля коньковыми саморезами с шагом 50-60 см. Нахлесты элементов ветровой доски фиксируются с интервалом 5-10 см.

После завершения всех монтажных работ необходимо тщательно удалить с поверхности весь мусор. К сожалению, не всегда удается избежать появления царапин на покрытии, которые необходимо сразу закрашивать. Посторонние частицы и стружку рекомендуется удалять струей воды или щеткой с мягкой щетиной. После очистки скатов крыши следует также убрать весь мусор со всех элементов водосточной системы.

Важным моментом будет учет размеров используемых профлистов. Так вот, если их размеры небольшие, то укладку всегда нужно начинать с нижнего ряда. Это касается как кровельных, так и стеновых конструкций.

Как показывает практика, наиболее рациональным будет приобрести по возможности профнастил, соизмеримый с будущим покрытием. Это не только ускорит и упростит монтаж, но и сведет к минимуму количество стыков.
