Шаг обрешетки крыши: Шаг обрешетки для кровли из профнастила
Содержание
Шаг обрешетки для кровли из профнастила
Обрешетка — конструкция из плоских деревянных досок или брусьев, необходимая для правильной укладки кровли. Благодаря ней кровельный материал надежно держится, а вес его равномерно распределен. Поскольку монтаж профнастила не составляет особого труда, его часто делают своими руками без помощи сторонних мастеров. При всей простоте устройства крыши, важно сперва ознакомиться с тонкостями, такими как необходимое расстояние между брусьями каркаса. Расстояние это зависит от наклона крыши и выбранного вида профнастила и называется шагом обрешетки.
Деревянные доски для обрешетки должны иметь ширину не более 15 см и толщину 2-5 см. Подходят брусья из сосны, ели, бука или ольхи, предварительно высушенные и покрытые слоем защиты от плесени, грибка и насекомых. Для сплошной обрешетки используются листы фанеры, ДСП. Как листы, так и доски должны быть гладкими и ровными.
Обработку брусьев лучше осуществлять до монтажа — так эффективнее.
Монтаж обрешетки рекомендуется проводить в сухую теплую погоду, чтобы доски не деформировались от влаги.
Монтажу обрешётки предшествует возведение стропил и прокладка изоляционных материалов. Стропила, как и обрешётка, собираются из сухих деревянных брусьев желательно хвойных пород. Если речь идёт о кровле промышленных объектов, то стоит сделать выбор в пользу металлического основания.
После установки стропил необходимо позаботиться о тепло-гидроизоляции, поскольку конденсат способен значимо сократить срок службы кровли.
Между стропильными ногами закладывается теплоизоляционный материал, затем вся эта конструкция накрывается плёнкой. Заметьте, не туго обтягивается, а именно накрывается.
Обеспечьте паро-гидроизоляционной плёнке небольшое провисание на 1,5-2 см.
Изоляционная мембрана крепится к стропилам с помощью строительного степлера. Герметичный стык между листами обеспечивается клейкой лентой. Рекомендуемый нахлест пленки 1-1,5 см.

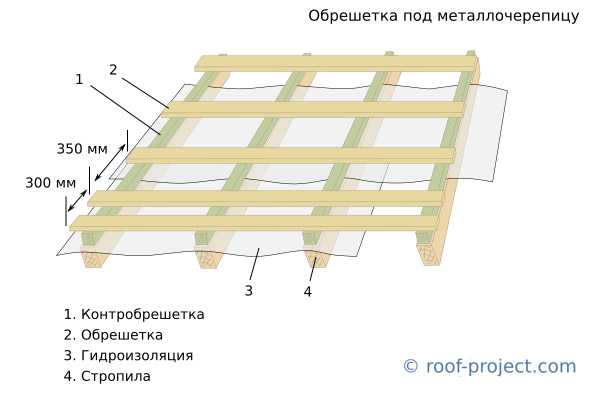

Сверху неё вторым слоем устанавливаются деревянные брусья, дублирующие стропила — каркас контробрешетки.
Они выполняют две функции: закрепляют изоляционный слой и являются основанием непосредственно для обрешётки.
Дальнейший монтаж кровли имеет свои тонкости. Важным моментом является шаг обрешётки.
Каркас обрешетки могут составлять как сплошные доски, так и расположенные на одинаковом расстоянии друг от друга — так называемая, разреженная конструкция.
Шаг обрешетки регулируется строительными нормами СНиП. Необходимо следовать и рекомендациям сопроводительных документов к приобретаемому профнастилу.
Требования СНиП зависят от того, какой уклон имеет крыша крутой или пологий.
- Для пологих крыш с очень малым углом наклона необходимо соорудить сплошную обрешетку, либо с шагом менее 40 см.
- Для угла ската 15о +\- при кровле стеновым профнастилом шаг может составлять уже 35-60 см.
- Для угла ската от 15 о при кровле несущим или несуще-стеновым профнастилом небольшой толщины листа и высоты профиля допускается шаг обрешетки до 1 м.
При строительстве частных домов наиболее распространенный шаг обрешетки под профнастил составляет 15 — 40 см. Кроме дерева могут быть использованы и металлические брусья.
Какую бы обрешетку вы не сооружали, не рекомендуется использовать профнастил для односкатных крыш с углом наклона более 35о и двускатных крыш с углом наклона более 45о.
- Для кровли профнастилом С-10 крыши с углом менее 15о про монтаже на сплошную обрешетку стоит делать нахлест в 2 гофры.
- Для кровли скатов с углом менее 15о с помощью профнастила С-8, С-20, С-21, С-44 рекомендуется делать нахлест в 1 гофру.
| Вид профнастила | Толщина листа | Угол уклона | Шаг обрешетки |
|---|---|---|---|
| С-8 | 0,5 мм | о | сплошная обрешетка |
| С-10 | 0,5 мм | о | сплошная обрешетка |
| 0,5 мм | >15о | до 30 см | |
| С-20 | 0,5 — 0,7 мм | о | сплошная обрешетка |
| 0,5 — 0,7 мм | >15о | до 50 см | |
| С-21 | 0,5 — 0,7 мм | о | до 30 см |
| 0,5 — 0,7 мм | >15о | до 65 см | |
| С-44 | 0,5 — 0,7 мм | о | 50 — 100см |
| НС-35 | 0,5 — 0,7 мм | о | до 50 см |
| 0,5 — 0,7 мм | >15о | до 1 м | |
| Н-60 | 0,7 — 0,9 мм | >= 8о | до 3м |
| Н-75 | 0,7 — 0,9 мм | >= 8о | до 4м |
Такие правила обусловлены предполагаемыми нагрузками на крышу.
Чем меньше угол уклона, тем выше нагрузка на кровлю, тем, соответственно, крепче обрешетка нужна. Например, на пологой крыше собирается большой слой снега. Если не обеспечить надлежащую прочность стропильной системы, крыша может деформироваться.
Обрешетка крыши под профнастил
Обрешетка крыши частного жилого дома
Как и любая другая работа, обрешетка крыши под профнастил требует подготовки: необходимо закупить материал (доски, крепеж), подобрать инструмент, изготовить или приобрести лестницы.
Доски для обрешетки должны быть сухими. Иначе после монтажа их поведет, вследствие чего герметизация стыков может быть нарушена. Толщина доски варьируется от 20 до 50 мм, можно применять брус с квадратным сечением на 50, 60, 75 мм.
Перед началом работы, во избежание повреждения древесины насекомыми и бактериями, ее необходимо пропитать специальными составами. Необходимо помнить и о пожарной безопасности будущей постройки. Пропитав доски или брус огнеупорным составом, можете быть уверенными, что материал начнет гореть только при наличии открытого пламени, в противном случае он погаснет.
Работу лучше выполнять с помощником, приготовив: молоток, рулетку, ножовку, стремянку, гвозди на 100 или 150 мм. Монтаж обрешетки крыши лучше выполнять в сухую погоду, предварительно подняв наверх необходимый материал и инструменты.
Расстояние между досками обрешетки крыши под профнастил может быть разным. В одних случаях ее делают сплошной, оставляя между досками зазоры по 10 мм на случай разбухания древесины. В других делают обычный шаг 200-400 мм или разреженный – 500-700 мм.
Если крыша двухскатная или четырехскатная, устройство обрешетки начинают от конька крыши. Не стоит забывать о паро- теплоизоляции, которых мы в этой статье касаться не будем. На крайних стропилах размечаем положение первой доски для обрешетки, учитывая вылет (свес) по проекту кровли. Таким же методом размечаем положение остальных досок, последовательно перемещаясь от конька к карнизу. Обнаруженные дефекты устраняются.
Закончив разметку, можно начинать крепить обрешетку. Если доски не напилены в размер, а это бывает в случае, когда их предстоит сращивать из-за недостаточной длины, с левого торца лучше натянуть нитку и выставлять доски по ней.
Тогда правый торец, после окончания работу по натянутой нитке будет отпилить легче. Для левшей все делается зеркально.
Чтобы брус стропил не растрескался от гвоздей, их забивают со смещением, тогда они будут не по одной осевой линии. При сращивании досок шов располагайте точно по осевой стропил, а сами швы старайтесь разнести по длине кровли, не делайте их на одном стропиле.
После окончания работ внимательно осмотрите обрешетку. Она должна быть в одной плоскости по всему периметру ската. Выпуклости, вогнутости не допускаются. Это отрицательно скажется на монтаже финишного покрытия. Теперь вы знаете, как сделать обрешетку под профнастил на крышу. Надеемся, трудностей при работе у вас не возникнет.
Обрешетка односкатной крыши под профнастил
Кровли такого типа обустраиваются на небольших строениях: флигелях, дровяных сараях, гаражах. Угол наклона односкатной крыши, как правило, небольшой. Нужно иметь в виду, что минимальный допустимый угол наклона для скатной кровли составляет 12 градусов.
В случае меньшего уклона крыша уже становится больше похожа на плоскую. Вода при косом дожде и таянии снега на кровле может затекать через стыки кровельных материалов, а это недопустимо.
Ветровая нагрузка на односкатную кровлю минимальная вследствие ее малой парусности. Зато у такого типа кровли весьма большая снеговая нагрузка, о чем нужно помнить уже на стадии проектирования такой кровли и проектировать ее с хорошим запасом прочности. Скатная кровля должна быть жесткой, не прогибаться под массой снега, имеющего во время оттепелей большой вес. Для этого либо профилированные листы берутся толще и с более высокой «волной», либо шаг обрешетки делается чаще.
Способ монтажа обрешетки для односкатной кровельной конструкции аналогичен обрешетке на двухскатной кровле: начинается сверху, постепенно смещаясь к карнизу.
Как правильно выбрать тип обрешетки крыши
Разновидность обрешётки зависит от двух основных параметров: угла наклона ската и марки профлиста. Если угол наклона, к примеру, составляет 14 градусов, а профлист марки С10 – понадобится сплошная обрешётка.
При том же угле наклона и листе С21 надо делать обычную обрешетку с шагом 300 миллиметров, для профнастила из листа С44 монтируют разреженную обрешетку с шагом 600 миллиметров.
При увеличенных нагрузках на кровлю, для обеспечения максимальной прочности, используют обрешетку в два слоя. Нижнюю делают облегченной, с шагом от 500 до 700 миллиметров, верхнюю – с обычным шагом или сплошную. Такой вариант применяется также в случае укладки утеплителя большой толщины.
Метизы при монтаже обрешетки подбираются в 2 раза больше ее толщины. К примеру, если используется брусок 70х70 миллиметров, то гвозди нужно брать длиной не менее 150 мм.
Узнать подробнее о профнастиле!
Предыдущая
Следующая
Угол наклона крыши из профнастила
Как рассчитать угол наклона кровли из профнастила.
Расчет профнастила на крышу – точность и аккуратность
Расчет профнастила на вальмовую крышу
Все статьи
Справочник по таблице уклонов — Everlast Roofing
ЗНАЙТЕ СВОЙ УКЛОН
При оснащении вашего жилого или коммерческого строения кровельными материалами от Everlast Roofing, Inc.
важно знать уклон или уклон вашей крыши. Шаг выражается как отношение вертикального подъема к горизонтальному пролету. Чтобы узнать, какой тип материалов лучше всего подойдет для вашего проекта и сколько материалов потребуется, вам необходимо узнать уклон вашей крыши.
ИЗМЕРЕНИЕ УГЛА КРЫШИ
Чтобы точно измерить уклон крыши, правильно измерьте подъем и уклон. С помощью рулетки сделайте отметку карандашом на расстоянии 12 дюймов от конца столярного уровня. Тогда вы сможете измерить уклон недостроенного чердачного помещения под крышей. Просто найдите стропильную доску, приложите конец уровня к нижнему краю и измерьте расстояние от 12-дюймовой отметки по вертикали до нижнего края стропила. Это даст вам подъем над бегом или подачей. Например, если вы измеряете 4 дюйма, уклон вашей крыши составляет 4:12.
ИЗМЕРЕНИЕ УКЛОНА КРЫШИ
После того, как вы определили уклон своей крыши, вы можете обратиться к следующей таблице, чтобы узнать коэффициент уклона и коэффициент вальмовой долины.
Загрузить таблицу уклонов в формате PDF
| Уклон крыши | Коэффициент наклона | Долина и хип-фактор |
|---|---|---|
| 1:12 | 1.0035 | 1.4167 |
| 2:12 | 1.0138 | 1.4240 |
| 3:12 | 1.0308 | 1.4362 |
| 4:12 | 1.0541 | 1.4530 |
| 5:12 | 1.0833 | 1.4743 |
| 6:12 | 1. 1180 | 1,5000 |
| 7:12 | 1.1577 | 1,5298 |
| 8:12 | 1.2019 | 1,5635 |
| 9:12 | 1.2500 | 1.6008 |
| 10:12 | 1.3017 | 1,6415 |
| 11:12 | 1,3566 | 1,6853 |
| 12:12 | 1.4142 | 1.7320 |
КОНСУЛЬТИРУЙТЕСЬ С EVERLAST
Чтобы получить рекомендации по продукту в зависимости от уклона вашей крыши, свяжитесь с торговым представителем Everlast сегодня.
Мы будем рады обсудить ваши варианты, а также ответить на любые ваши вопросы, касающиеся кровельных материалов Everlast.
Таблица коэффициента уклона крыши • Объяснение множителя уклона крыши
Автор: Джек Грей, онлайн-редактор Roof • Обновлено 13 октября 2022 г.
Содержание
- Примечание о правильном формате при указании уклона крыши
- Что такое коэффициент уклона крыши?
- Использование стандартного шага для определения множителя
- Формула множителя уклона крыши
- Использование множителя шага для рядовых стропил
- Примечания
- Таблица: Коэффициенты уклона крыши
- Связанные страницы
Точное измерение уклона является одним из наиболее важных сведений о крыше.
Когда вы говорите об уклоне крыши, правильный способ указать конкретный уклон — это использовать формат «X-в-12», поэтому, если вы говорите о крыше, которая поднимается на 7 единиц на каждые 12 единиц, она проходит горизонтально, Вы бы сказали, что крыша имеет уклон 7 на 12.
В литературе по кровельной промышленности стандартная аббревиатура, используемая для обозначения определенного уклона крыши, имеет двоеточие и принимает форму «X:12» или «X : 12», поэтому для уклона 7 из 12 следует написать «7: 12 шагов».
Практически каждый, кто ищет информацию о скатах крыш в Интернете, ищет скат крыш, используя косую черту, например, «7/12». Чтобы помочь большему количеству людей найти то, что они ищут, мы используем форму «X/12» в таблице коэффициентов уклона крыши ниже.
Что такое коэффициент уклона крыши?
Коэффициент уклона крыши , также называемый множителем уклона крыши, представляет собой число, которое используется для определения фактической площади поверхности скатной крыши или длины обычного стропила.
Вы умножаете коэффициент уклона крыши на площадь, или след, покрываемый наклонной крышей, чтобы найти фактическую площадь поверхности крыши.
Вы умножаете коэффициент уклона крыши на прогон (длину пройденного горизонтального расстояния) обычного стропила, чтобы найти его фактическую длину.
Используйте стандартный шаг, чтобы найти множитель
Вам потребуется знать уклон вашей крыши в стандартном формате шага «X-in-12», чтобы оставшаяся часть этой страницы была понятна.
Чтобы получить помощь в преобразовании градусов или процентов в традиционный уклон, см. наши страницы Эквиваленты уклона крыши или Уклон крыши в градусы • Градусы в уклон крыши.
Формула множителя уклона крыши
Как только вы узнаете уклон своей крыши, выраженный как «X-in-12» (подъем в уклоне), множитель уклона крыши определяется путем нахождения квадратного корня из ((подъем/ пробег)² + 1) .
Помните, что уклон крыши обеспечивает подъем и уклон, которые необходимо включить в уравнение. Уклон крыши 4 из 12 (4:12) имеет подъем 4 и пробег 12.
Таким образом, вы делите высоту на высоту (длина всегда 12, высота зависит от вашей конкретной крыши).
Возведение результата в квадрат.
Добавить 1.
Найти квадратный корень из результата.
(Здесь есть хороший онлайн-калькулятор.)
Использование множителя шага для обычных стропил
Коэффициент шага крыши используется для расчета длины обычных стропил.
Чтобы найти длину обычного стропила, определите его пролет от низа конца хвоста стропила до вершины конькового среза у коньковой доски. Как только вы узнаете фактическое горизонтальное расстояние, которое он покроет, используйте приведенную выше формулу.
Умножьте множитель уклона крыши на длину стропила (расстояние по горизонтали, покрываемое стропилом). Это даст вам правильную длину стропил.
Чтобы найти место среза пятки, множитель умножается на « эффективный пробег » стропила. Эффективный прогон – это горизонтальное расстояние, пройденное стропилом от ближней стороны коньковой доски, где будет головной срез, до внешней стороны стеновой плиты, где будет пяточный срез.
Всегда делайте замеры для каждого стропила, даже отклонение на ⅛ дюйма может иметь большое значение, если по мере продвижения погрешность будет увеличиваться.
Примечания
1. В следующей таблице указан множитель уклона крыши для крыш с различным уклоном. Более подробное объяснение множителя уклона крыши см. в разделе «Как найти площадь наклонной крыши».
2. Если вы знаете уклон крыши в градусах , найдите секанс уклона с помощью инженерного калькулятора. (Вы можете использовать этот бесплатный научный онлайн-калькулятор.) Например, если угол наклона крыши составляет 45°, то sec(45) = 1,414213. Это ваш множитель уклона крыши.
3. Если вы не уверены, какой уклон у вашей крыши, и хотите это выяснить, мы рекомендуем этот определитель уклона на Amazon . Это очень недорого и очень точно.
Если вы хотите узнать наклон чего-либо с удивительной степенью точности и вам нравятся новые классные инструменты, вам стоит проверить этот цифровой уровень.
Это может быть слишком дорого для того, что вам нужно, но это то, что используют профессионалы. Он сообщит вам уклон вашей крыши в градусах, подъеме / подъеме или процентах и автоматически преобразует одно в другое.
4. Еще одно: если вы используете эту таблицу, вам следует подумать о том, чтобы приобрести себе строительный калькулятор. Очень хороший .
Таблица: Коэффициенты шага на крыше
| Множественные шага на крыше (коэффициенты подножки крыши) | ). (в градусах) | Множитель уклона крыши |
|---|---|---|
| 0.5-in-12 | 2.39° | 1.001 |
| 1/12 | 4.76° | 1.003 |
| 1.5/12 | 7.13° | 1.008 |
| 2/12 | 9.46° | 1.014 |
| 2.5/12 | 11.77° | 1. 021 |
| 3/12 | 14.04° | 1.031 |
| 3.5/12 | 16.26° | 1.042 |
| 4/12 | 18.43° | 1.054 |
| 4.5/12 | 20.56° | 1.068 |
| 5/12 | 22.62° | 1.083 |
| 5.5/12 | 24.62° | 1.100 |
| 6/12 | 26.57° | 1.118 |
| 6.5/12 | 28.44° | 1.137 |
| 7/12 | 30.26° | 1.158 |
| 7.5/12 | 32.01° | 1.179 |
| 8/12 | 33.69° | 1.202 |
| 8.5/12 | 35.31° | 1.225 |
| 9/12 | 36.87° | 1.250 |
| 9.5/12 | 38.37° | 1.275 |
| 10/12 | 39. 81° | 1.302 |
| 10.5/12 | 41.19° | 1.329 |
| 11/12 | 42.51° | 1.357 |
| 11.5/12 | 43.78° | 1.385 |
| 12/12 | 45° | 1.414 |
| 12.5/12 | 46.17° | 1.444 |
| 13/12 | 47.29° | 1.474 |
| 13.5/12 | 48.37° | 1.505 |
| 14/12 | 49.4° | 1.537 |
| 14.5/12 | 50.39° | 1.568 |
| 15/12 | 51.34° | 1.601 |
| 15.5/12 | 52.25° | 1.634 |
| 16/12 | 53.13° | 1.667 |
| 16.5/12 | 53.97° | 1.700 |
| 17/12 | 54.78° | 1.734 |
17. 5/12 | 55.56° | 1.768 |
| 18/12 | 56.31° | 1.803 |
| 18.5/12 | 57.03° | 1.838 |
| 19/12 | 57.72° | 1.873 |
| 19.5/12 | 58.39 ° | 1.908 |
| 20/12 | 59.04° | 1.944 |
| 20.5/12 | 59.66° | 1.979 |
| 21/12 | 60.26° | 2.016 |
| 21.5/12 | 60.83° | 2.052 |
| 22/12 | 61.39° | 2.088 |
| 22.5/12 | 61.93° | 2.125 |
| 23/12 | 62.45° | 2.162 |
| 23.5/12 | 62.95° | 2.199 |
| 24/12 | 63.43° | 2.236 |
| 24.5/12 | 63.90° | 2. 273 |
| 25/12 | 64.36° | 2.311 |
| 25.5/12 | 64.80° | 2.349 |
| 26/12 | 65.22° | 2.386 |
| 26.5 /12 | 65.64° | 2.424 |
| 27/12 | 66.04° | 2.462 |
| 27.5/12 | 66.43° | 2.500 |
| 28/12 | 66.80° | 2.539 |
| 28.5/12 | 67.17° | 2.577 |
| 29/12 | 67.52° | 2.615 |
| 29.5/12 | 67.86° | 2.654 |
| 30 /12 | 68.20° | 2.693 |
| 30.5/12 | 68.52° | 2.731 |
