Счетчики на воду можно ли ставить вертикально: Счетчики воды вертикально или горизонтально

Счетчики воды вертикально или горизонтально

На сегодняшний день в связи с возрастанием цен на тариф потребления воды установка счетчиков набрала большей популярности. Выполнять монтажные работы можно как специалистами, так и самостоятельно. Единственный вопрос, который волнует большое количество граждан о возможности вертикального расположения прибора. В нашей статье мы выясним ответ и все нюансы для этого момента.

Содержание

• Способы установки счетчиков
• Типичная схема конструкции вертикальной установки
• Нормативно-законодательная база к положению счетчика
• Критерии выбора счетчика
• Виды счетчиков
• Процесс вертикальной установки
  • Процесс установки прибора самостоятельно
  • Выбор правильного места
• Опломбирование вертикально установленного устройства
• Основные требования водоканала к установке водомера

Способы установки счетчиков

Современные водомеры имеют вариативность к выполнению монтаж работ. Об особенностях и требованиях к положению прибора учета говорит его техпаспорт. Наиболее встречающиеся в практике способы это такие:

• Горизонтальная;
• Вертикальная;
• По диагонали.

Внимание! По направлению водного потока мы выбираем способ, который не будет влиять на работу стрелки.

Типичная схема конструкции вертикальной установки

Стандартная схема к выполнению установки вертикально включает в себя такие составляющие для выполнения работ:

• Шаровой кран;
• Осадочный фильтр;
• Водомер;
• Штуцер;
• Накидная гайка.

Нормативно-законодательная база к положению счетчика

Для монтажных работ счетчика существуют определенные нормы и требования, которые прописываются в законах и постановлениях государства. Итак, перечислим регламентирующие документы для данного процесса:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

1. Раздел № 11 Строительных норм СНИП 2.04.01-85 «Внутренний водопровод и канализация зданий» регламентирует их соблюдение при установке устройств холодной и горячей воды;
2. Раздел 11 «Устройства для измерения количества и расхода воды» содержит описание требования к порогу чувствительности 0,015 м3 за час;
3. Если устройство устанавливается не горизонтально, то порог чувствительности в основном ниже нормы. Вертикальное положение для водомеров возможно только для более дорогих и современных моделей приборов.
4. Требования к порогу чувствительности прописаны в СНИП 2.04.01-85.

Внимание! Если невозможна установка прибора класса «В» в горизонтальном направлении, то нужно выбрать модель «С». Данная норма зафиксирована  в ГОСТ РФ 50193.1-92. Стоит заметить, что для вертикальной установки счетчик «В» непригоден.

Критерии выбора счетчика

При выборе счетчика для монтажа, нужно определиться в каком положении вы хотите его поставить. Для уверенности в правильности выбора можно нанять специалиста, который выберет место, положение и необходимые параметры для водомера. Но также вы можете определиться и самостоятельно, для этого следует обращать внимание на такие критерии:

• Первое, что нужно сделать выбрать количество необходимых счетчиков для полноценного контроля вашей системы;
• Обращайте внимание на обозначение на упаковке приборов, так для вертикальной установки на корпусе будет стоять символ «V»;
• Выбирайте аппараты с разным уровнем погрешности для холодной и горячей воды. Рекомендуется для первой выбирать модели А класса, а для второго варианта можно В.
• Чтоб точность прибора была стабильной, нужно выбирать оптимальное соотношение диаметра водяной трубы и протяжности трубопровода при монтаже;
•  Водомер обязательно нужно ставить в список государственного реестра;
• Установка учета воды не может монтироваться без наличия сертификата;
• Счетчик обязан иметь герметичный корпус и гарантийный срок.

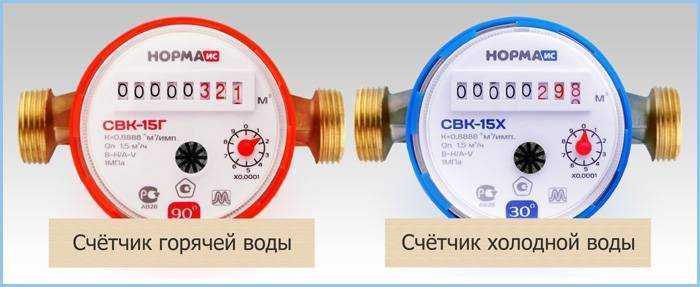

Виды счетчиков

Водомеры продаются двух видов, которые устанавливается горизонтально и вертикально. Распознать их можно по таким обозначениям ВН\AV. В том случае если на корпусе обозначена только одна аббревиатура, то монтаж аппарата производится только в одном положении. Также приборы учета воды отличаются для холодного и горячего потока. Обозначаются соответственно синим и красным цветом.

Внимание! Синий аппарат запрещено ставить на место красного, а если наоборот, то это возможно.

Процесс вертикальной установки

Для выполнения данного задания можно обратиться к мастеру или выполнить ее самостоятельно. Первый вариант стоит, конечно, дороже, но он облегчит дальнейшие процедуры, такие как: регистрация, опломбирование и т.д. Если вы решаете обратиться в специализированную компанию, то следует выполнить последовательность таких действий:

• Написать заявление в Единый информационно-расчетный центр, далее они передадут запрос в вашу организацию;
• Требуйте в кампании, которая будет выполнять монтаж, наличие лицензии, договора и особенности их ценовой политики;
• Ставить счетчик нужно согласно прописанному устройству в договоре;
• По окончании установки составляйте акт ввода в эксплуатацию;
• Полученный документ нужно отнести в ЦЕЗ для фиксирования прибора в реестре;
• Отравляете документы и в Единый информационно-расчетный центр, который занимается начислением оплаты;
• С начала следующего месяца можно оплачивать расход воды исходя из потребления.

Процесс установки прибора самостоятельно

В том случае если вы хотите ставить счетчик самостоятельно, то действовать вам нужно в таком порядке:

• Изучить основные нормы и требования, для того чтоб совершить монтаж устройства в квартиру;
• Расположение водомера должно быть таким, чтоб не закрывать доступ к прибору и безопасным от всяческих повреждений;
• Далее перекрываем подачу воды в здании;
• По необходимости можно провести сварочные или демонтажные работы;

Важно! Направление стрелки обязательно должно совпадать с направлением воды.

• При вертикальной установке, монтаж производится книзу регистрирующими деталями;
• Подключаете трубы и включаете подачу воды, для того, чтоб проверить герметичность;
• Снимаете показания потребления воды;
• Вызываете специалистов, которые обязаны ставить пломбы и выполнять регистрацию прибора;
• После этого подаете заявление в Единый информационно — расчетный центр.

Внимание! Помните, что если монтаж выполняется самостоятельно, то и вся ответственность за все роботы падает на вас. Можно допустить ошибку, которая повлияет на неточность показаний или к масштабному потопу.

Выбор правильного места

Прежде чем ставить водомер в квартире, нужно выбрать место, которое будет соответствовать всем требованиям для горизонтальной или вертикальной установки. Существуют такие нормы к данному процессу:

• Температурный режим выше 5 градусов;
• Наличие освещенности;
• Легкий доступ к прибору при совершении проверок, ремонтных работ и т.д.

Местоположение счетчика должно быть ближе к точке входа, но стоит отметить, что для квартирных помещений это требование немного проще. В большинстве случаев водомер ставят возле унитаза. Схема подключений предусматривает расстояние аппарата к стояку.  Для частного дома же дистанция от входа имеет величину не больше 20 см.

Внимание! Все приборы учета пломбируются, а вскрывать их разрешается только в аварийных ситуациях.

Опломбирование вертикально установленного устройства

Для того чтоб выполнить опломбирование можно обратиться в свою организацию или местный водоканал. Стоит отметить, что при установке горизонтально и вертикально услуги по монтажу пломбы производятся бесплатно. О данном нюансе говорит Федеральный закон « О водоснабжении и водоотведении».

Внимание! П.5 ст. 20 данного закона предусматривает оплату услуги в том случае, когда совершается повторная операция по причинам повреждения. По окончании данных работ вам должны выдать акт об их проведении.

Основные требования водоканала к установке водомера

Специалисты данных управляющих организаций выдвигают главное требование – это обязанность ставить пломбы. В свою очередь, водоканал производит проверки оптимального функционирования прибора, и только он может узаконить его. Данный процесс называется регистрацией.

В том случае если пломба не установлена, можно даже не пытаться зарегистрировать счетчик. Также следует выделить не менее важные правила и требования, которые применимы как положению горизонтально, так и вертикально прибора:

• Место монтажа аппарата. Самое главное для данного момента – это то, что ставить его нужно в доступном месте, то есть так, чтоб легко можно было проводить ремонтные работы или же поверку.
• Установка обратного клапана. Это важно, потому, что данная деталь сохраняет данные счетчика от деформации. Такой элемент монтируют в последнюю очередь.
• Наличие фильтра грубой чистки. Он важен, потому что задерживает мусор, который впоследствии способен загрязнить аппарат и привести к поломке.

Выполнять монтаж в вертикальном положении можно, если это прописано в техническом паспорте устройства. Выполнять все работы необходимо отталкиваясь от норм и требований, регламентированных российским законодательством. Пункт 9.1 «Технических требований к системам и приборам воды» гласит, что: «Счетчик воды должен быть работоспособным при установке в любом положении, если на нем не указано положение установки».

Направление установки счётчика на воду и разворот циферблата

Перейти к содержимому

Вступление

Решили сами поставить счётчики на воду или хотите грамотно проконтролировать его установку мастером? Для этого нужно уметь определять направление установки счётчика на воду.

Общие термины

Для взаимопонимания, для начала, остановимся на общей терминологии касающейся счётчиков учёта расхода воды и названии его частей.

На фото вы видите, достаточно стандартный счётчик на воду, чтобы признать его шаблонным для жилых помещений.

Нижняя часть счётчика, чаще выполняемая из металла, это его корпус. В корпусе есть два отверстия для входа и выхода воды. Сделаны эти отверстия в виде патрубков с резьбой 1/2 дюйма для подключения. Штуцера подключения составляют с корпусом единое целое (литое изделие).

Верхняя часть счётчика называется циферблат и визуально в верхней части мы видим:

• Счётный механизм;
• Прозрачную крышку счётного механизма;
• Пластиковое пломбировочное кольцо, чаще, синего (ХВС) или красного (ГВС) цвета;
• Также видим дырки для опломбирования, которые в данной статье нам не нужны.

Направление установки счётчика на воду

Как я уже сказал, в корпусе счётчика установлена крыльчатка. Она хорошо видна на этом фото.

Крыльчатка вращается под действием потока воды, проходящего через счётчик. Вращение крыльчатки передаётся на вращение деталей счётного устройства, которые приводят в движение цифры циферблата.

Вы наверняка догадались, что цифры циферблата будут расти, только в том случае, если крыльчатка вращается в правильном направлении. Это направление движения воды внутри счётчика обозначено на его корпусе или штуцерах стрелкой. Не всякая стрелка хорошо видна, но она точно есть на корпусе счётчика.

Стрелка на корпусе счётчика указывает направление движения жидкости внутри счётчика. То есть показывает, где у прибора учёта ввод воды, а где вывод.

Универсальность счётчиков и видимость цифр прибора

Подавляющее большинство современных счётчиков учёта расходы воды можно ставить, как горизонтально, так и вертикально.

Вращая весь счётчик вдоль оси можно установить его, как на потоки воды, двигающиеся справа налево, так и слева направо. Как снизу вверх, так и сверху вниз.

Однако, по умолчанию, если вы достанете счётчик из коробки, повернёте его к себе так, чтобы нормально видеть цифры циферблата, стрелка движения воды будет показывать слева–направо. Развернув счётчик в другую сторону вы будете видеть цифры циферблата перевёрнутыми.

Я помню первый раз, когда увидел эту особенность заводской сборки счётчика, сильно озадачился.

Решение очень простое, ставите счётчик как положено по стрелке, указывающей движение воды. Потом переворачиваете циферблат за пластиковую крышку, чтобы нормально видеть цифры учёта. Всё!

Аналогичные подгонки циферблата делаются при вертикальной установки счётчика.

Вращение циферблата не влияет на работу счётчика. Крышка счётного механизма и сам счётный механизм цепляются друг за друга пазами и шипами или зубцами, как на фото выше.

Вывод про направление установки счётчика

Направление установки счётчика на воду указывается на его корпусе стрелкой или стрелками. Цифры счётчика выставляются в любое удобное направление для их чтения вращением рукой крышки циферблата.

©elektriksan.ru

Похожая запись

You missed

Вертикальный водомер DAE V-75, соединения 3/4” NPT, измерение в галлонах — элементы управления DAE

`, `jsv—fdxysaencr`, «)}, 1000)

Серия V, счетчики воды

45,99 $

	1/2″	3/4″	1″	2 дюйма
Холодный, галлон, без импульсного выхода		В-75
Холодный, галлон, с импульсным выходом	В-50П	В-75П	В-100П	В-200П
Холодный, галлон, вращающийся регистр, без импульсного выхода		В-75н
Холодный, галлон, вращающийся регистр, с импульсным выходом		В-75Пн
Горячий, галлон, с импульсным выходом		В-75РП	В-100РП	В-200РП

• Вертикально, шкалой вверх, вода течет вверх. Для воды, текущей вниз, обратитесь к счетчику воды прямого вытеснения DAE VM-75P или PD-75, который можно установить в любом положении, вертикально или горизонтально, циферблат направлен вверх, вниз или вбок, вода течет вниз или вверх. .
• Для обновленного V-75P доступен облачный учет (2-е изображение) со шлюзом DAE CC2030. CC2030 будет собирать данные об использовании воды с DAE AMR (для 16 метров) или AMR130AN (для 1 метра) и отправлять их на облачный сервер через Ethernet. С помощью ПК и мобильного телефона домовладельцы могут просматривать данные в режиме реального времени, ежемесячное использование воды и отчеты о выставлении счетов своим арендаторам. В случае ненормального использования (например, сломанный трубопровод) на ваш мобильный телефон будет отправлено уведомление по электронной почте. IT-специалист не требуется. Просто подключите провода, как показано на простой картинке (см. видео), и готово к работе.
• Для модернизированного V-75P, готовый к использованию с CO-10 KIT или электронным счетчиком импульсов CO-10 — недорогое решение для удаленного считывания. Готов к использованию с DAE AMR130 и AMR для дистанционного считывания
• Для модернизированного V-75P доступно беспроводное дистанционное считывание с преобразователями DAE WSC500 RF.
• Отзыв клиента от Amazon / Ответы на вопросы от Amazon

Имеются сертификаты заводской калибровки

• . DAE Controls LLC является миноритарным бизнесом. Пожалуйста, не стесняйтесь загружать сертификат миноритарного поставщика NMSDC с веб-сайта DAE Controls.
• Отправляем 3 раза в день. Если вы сделаете заказ до 16:00 по восточному поясному времени с понедельника по пятницу, мы отправим товар в тот же день. Большинство наших клиентов смогут получить свои товары в течение 3 рабочих дней (континентальная часть США).

Вертикальный водомер DAE V-75, соединения 3/4” NPT, измерение в галлонах

Артикул: HY-X37W-HXFQ

Категории: Серия V, Счетчики воды
Тег: Бестселлер Продукт

• Описание

• Дополнительная информация

• Отзывы (0)

• Вертикальный водомер 5/8″*3/4”, измерение в галлонах + муфты 3/4” NPT.
• Модель: DAE V-75
• Единица измерения: галлон США
• Точность: +/-1,5% в пределах нормального расхода в соответствии со стандартом AWWA
• Корпус счетчика: бронза
• Муфты в комплекте
• Длина без муфт: 4,13 дюйма, Длина с муфтами: 8,23 дюйма
• Макс. показание: 9 999 999 галлонов, мин. показание: 0,005 галлона, 1-я цифра справа имеет множитель 100 галлонов. Если вы видите 01234 в цифрах, это 123400 галлонов. 1-й циферблат под цифрами имеет множитель 10 галлонов. 2-й циферблат под цифрами в галлонах. Чтение на 4-м изображении листинга составляет 78,165 галлона.
• Максимальная температура воды: 122˚F (50˚C)
• Падение давления: 0,580 фунтов на кв. дюйм при 5 галлонах в минуту, 1,960 фунтов на кв. дюйм при 10 галлонах в минуту
• Соответствует стандартам AWWA C708 и ISO 4064 класса B для чистой воды.
• Максимальный расход: 20 галлонов в минуту, Максимальный непрерывный расход: 10 галлонов в минуту, Минимальный расход: 1/4 галлона в минуту. Измеритель может быть поврежден, если ваш непрерывный поток превышает 10 галлонов в минуту.
• Макс. рабочее давление составляет 232 фунта на квадратный дюйм, что превышает требования стандарта AWWA 150 фунтов на квадратный дюйм.
• Счетчик DAE V-75 5/8″*3/4″ не является расходомером с входом 5/8″ и выходом 3/4″. Он имеет соединения 3/4″ NPT как для входа 3/4″, так и для выхода 3/4″.
• Для покупателей за пределами США, в дополнение к налогу, перевозчики могут взимать комиссию за посредничество.

Вес	4,6 фунта
Размеры	6,25 × 4 × 5 дюймов

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

Вам также может понравиться…

• Счетчики воды

  DAE V-75P Вертикальный счетчик воды с импульсным выходом, соединения 3/4” NPT, измерение в галлонах

  77,99 $ В корзину

Насосы Stenner для водосчетчиков с сухим контактом

Счетчик воды из нержавеющей стали или пластика

В счетчике воды из пластика и нержавеющей стали используется геркон, который обеспечивает пульсирующий сигнал сухого контакта. Счетчик посылает сигнал для включения насоса для дозирования в соответствии с объемом воды. Оба сертифицированы IAPMO по ANSI/NSF 372, низкое содержание свинца.

Нажмите на технические данные для расхода, спецификаций и материалов конструкции водомера из пластика или нержавеющей стали. Выберите размер расходомера на основе непрерывного расхода, а не размера трубы.

Счетчик воды VPD с малым расходом Идеален при минимальном расходе воды

Идеален для птицеферм раннего возраста и свиноферм, когда расход воды минимален. Вертикальный водомер прямого вытеснения 3/4″ регистрирует расход от 0,1 до 22 галлонов в минуту.

Счетчик имеет качающийся поршень и не требует питания. В измерителе используется геркон для обеспечения пульсирующего сигнала сухого контакта. Несмотря на то, что счетчик предназначен для вертикальной установки, его можно установить горизонтально или под наклоном, если счетчик остается заполненным водой. Счетчик имеет встроенное устройство предотвращения обратного потока и выполнен из инженерного пластика с коррозионностойким герметичным регистром для легкого считывания показаний.

Нержавеющая сталь

SSMRS20-1PPG	2″     1 импульс/галлон
ССМРС20-2ППГ	2″     2 импульса/галлон
ССМРС20-2ППГ	2″     4 импульса/галлон

Пластик

JLP0750-1PPG	3/4″  1 импульс/галлон
ДЖЛП0750-2ППГ	3/4″  2 импульса/галлон
JLP0750-4PPG	3/4″  4 импульса/галлон
ДЖЛП0750-10ППГ	3/4″  10 импульсов/галлон
JLP1000-1PPG	1″       1 импульс/галлон
JLP1000-2PPG	1″       2 импульса/галлон
JLP1000-4PPG	1″       4 импульса/галлон
ДЖЛП1500-1ППГ	1 1/2″  1 импульс/галлон
JLP1500-2PPG	1 1/2″  2 импульса/галлон
ДЖЛП1500-4ППГ	1 1/2″  4 импульса/галлон

ВПД

ВД0750-1ППГ	3/4″    1 импульс/галлон
ВД0750-1ПП?	3/4″    1 импульс/литр



Нажмите здесь, чтобы просмотреть доступные предварительно собранные измерительные системы.







Выходы расхода

Технические данные

Расход пластикового счетчика воды*

3/4″	от 0,25 до 22	1	2	4	10
1″	от 0,75 до 50	1	2	4	10
1 1/2″	от 2,0 до 100	1	2	4	н/д

* Непрерывный расход: Размер расходомера следует выбирать на основе непрерывного расхода, галлонов в минуту, а не размера трубы.



Технические характеристики
Точность	±2% при работе между минимальным и максимальным диапазоном расхода
Температура	Диапазон 35-122°F (1,7-50°C)
Номинальное давление	15–100 фунтов на кв. дюйм (1,0–6,9 бар)
Максимальный ток	20 мА
Максимальное напряжение	24 В пост. тока или В перем. тока
Датчик	Геркон
Длина кабеля	6 футов (1,8 м)



Конструкционные материалы
Корпус**	Инженерный армированный пластик (нейлон)
Внутренний	Специализированный термопласт
Магнит	Алнико

** Расходомер 1 1/2″ может включать пластиковые или бессвинцовые латунные муфты.

Скорость потока нержавеющей стали

Непрерывный поток * 80 галлонов в минуту
Диапазон потока 2 — 160 галлонов на минуту
ИМЕНТЫ из Gallon 1,2,4

9000 3 9000 3 9000 3 9000 3 9000 3 9000 3

9000 3

9000 3

9000 3

9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3 9000 3

9000 3
. должен основываться на непрерывном потоке и галлонах в минуту, а не на размере трубы.

Технические характеристики
Точность	±1,5% макс. расход при работе между минимальным и максимальным диапазоном расхода
Температурный диапазон	35 -122°F (1,7 -50°C), защита прибора от замерзания
Максимальное рабочее давление	10,3 бар (150 фунтов на кв. дюйм)
Максимальный ток	20 мА
Максимальное напряжение	24 В пост. тока или В перем. тока
Датчик	Геркон, сухой контакт, нормально разомкнутый
Длина кабеля	6 футов (2 м)



Конструкционные материалы
Корпус                                                                  Нержавеющая сталь
Внутренний                                                                       Специализированный термопластик
Магнит                                                               Alnico
Объемный расход по вертикали Непрерывный поток* 16 галлонов в минуту Диапазон расхода 0,1–22 галлона в минуту * Размер счетчика должен основываться на непрерывном потоке и галлонах в минуту, а не на размере трубы.
