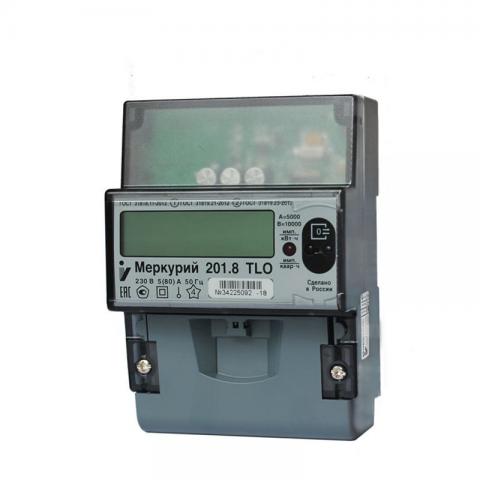

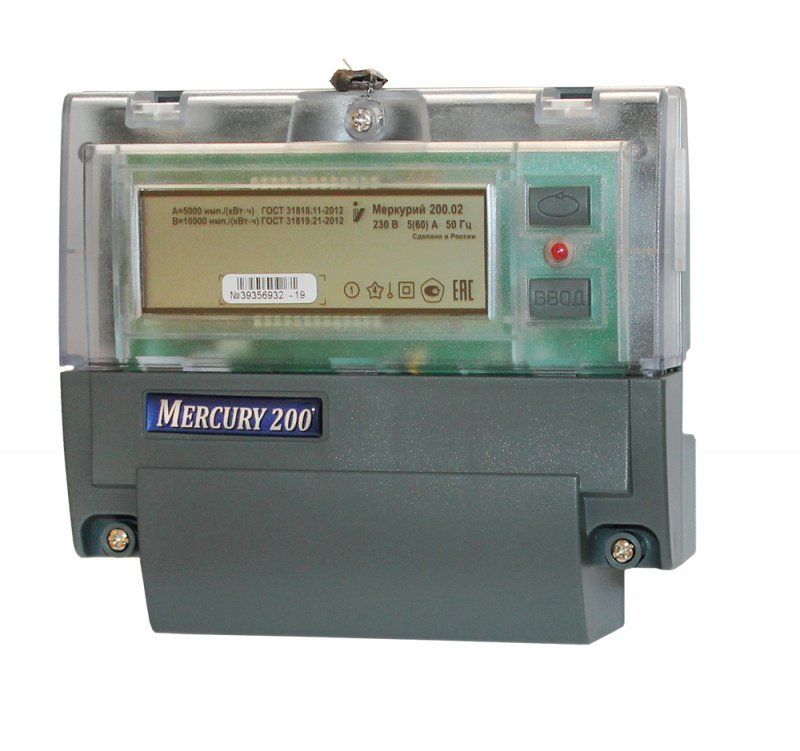

Однофазные многотарифные счетчики электроэнергии

Счетчики электрической энергии однофазные непосредственного включения предназначены для измерения активной и реактивной энергии в прямом и обратном направлениях, организации многотарифного учета в однофазных двухпроводных цепях переменного тока. Счетчики могут оснащаться интерфейсами связи для работы, как автономно, так и в составе информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ).

• CE207-R7

  быстрый просмотр

• CE207-S7

  быстрый просмотр

• CE208-C4 СПОДЭС / DLMS

  быстрый просмотр

• CE208-S7 СПОДЭС/DLMS

  быстрый просмотр

• CE208-C2

  быстрый просмотр

• CE208-S7 SMP

  быстрый просмотр

• CE208-S7 IEC

  быстрый просмотр

• CE208-R5 IEC

  быстрый просмотр

• CE201-S7

  быстрый просмотр

• CE102-R5.1

  быстрый просмотр

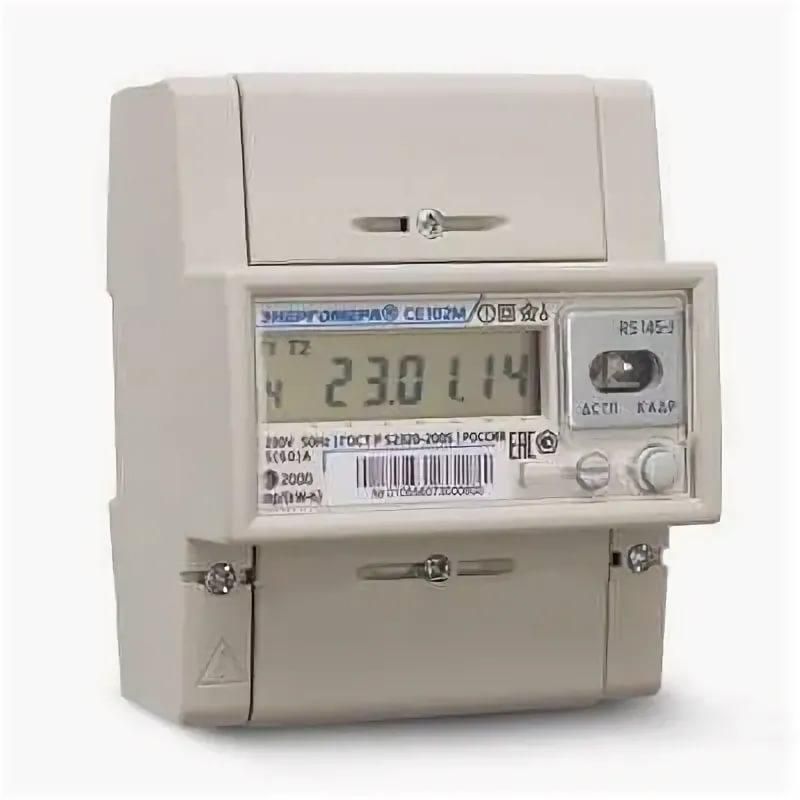

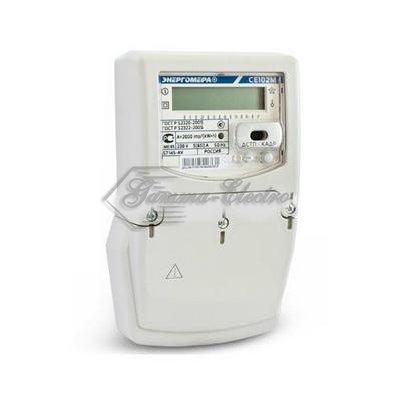

• CE102M-R5

  быстрый просмотр

• CE102M-S7

  быстрый просмотр

Каталоги

PDF 2. 7 МбКаталог
счетчики электроэнергииPDF 4.1 МбБуклет
счетчики электроэнергииPDF 1.4 МбФлаер
счетчики электроэнергии

Технические характеристики

Все технические характеристики

Описание

Документация и ПО

Вся документация

Полное описание

Выберите модификацию для сравнения:

Назад

50646-12: OPTIMER MT1 Счетчики электрической энергии однофазные многотарифные

Назначение

Счетчики электрической энергии однофазные многотарифные OPTIMER МТ1 (далее -счетчики) предназначены для измерения и учета активной или активной и реактивной электрической энергии в однофазных двух проводных цепях переменного тока промышленной частоты по временным тарифам.

Описание

Принцип действия счетчика основан на измерении входных сигналов напряжения и тока в цепи «фазы» и в цепи «нуля» (для счетчиков с измерительным элементом — в цепи «нуля»), с последующей математической обработкой измеренных значений, вычислением параметров энергопотребления и сохранением результатов в энергонезависимом запоминающем устройстве счётного механизма. Количество потреблённой энергии отображается на ЖК индикаторе электронного счётного механизма. Для отсчёта текущего времени используются часы реального времени интегрированные в микроконтроллер. При отсутствии внешнего напряжения питание часов осуществляется от резервного источника питания (литиевой батареи).

Счётчики имеют интерфейс для локального обмена. Информация о потреблённой энергии может быть считана через интерфейсы удалённого доступа в соответствующих модификациях счётчиков.

Протокол взаимодействия по интерфейсам основан на базовой эталонной модели взаимосвязи открытых систем (БОС) в соответствии с ГОСТ 28906-91 и соответствует ГОСТ Р МЭК 61107-2001.

Счетчики могут быть использованы автономно или в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ).

Счетчики с двумя датчиками тока имеют защиту от хищения электроэнергии по нулевому проводу.

Заводские настройки отвечающие за точность измерений являются неизменными на протяжения всего срока эксплуатации счётчика.

Счётчики предназначены для крепления на винты и DIN-рейку.

Конструкция предусматривает возможность пломбирования корпуса счетчика навесными пломбами после выпуска из производства для предотвращения несанкционированных вмешательств в схемы включений приборов.

На ЖКИ счётчика выводятся следующие параметры:

—    энергия активная нарастающим итогом;

—    энергия активная нарастающим итогом по тарифам;

—    энергия реактивная нарастающим итогом без учёта тарифов*;

—    энергия реактивная нарастающим итогом по тарифам*;

—    энергия активная нарастающим итогом на конец предыдущего месяца;

—    энергия активная нарастающим итогом на конец предыдущего месяца по тарифам;

—    информация о сбоях в работе счётчика;

—    напряжение резервного источника питания;

—    информация о текущем тарифе;

—    информация об обмене по интерфейсу;

—    информация о снятии аппаратной блокировки записи в память счётчика;

—    мощность активная;

—    мощность реактивная*;

—    мощность полная*;

—    напряжение сети;

—    ток в цепи фазы;

—    ток в цепи «нуля»*;

—    максимальные усредненные значения активной мощности за текущий и предыдущий месяц в тарифных зонах;

—    текущая дата;

—    текущее время;

—    информация о коррекции хода часов;

—    информация о переходе на сезонное время;

—    величина автоматической коррекции хода часов;

—    информация о временных тарифных зонах текущих суток.

* — информация, выводимая на ЖКИ в зависимости от исполнения счётчика.

В счётчике имеется аппаратная и программная защита от несанкционированной записи параметров в память счётчика защищена. С помощью внешнего ПО в память счётчика могут быть записаны следующие параметры:

—    текущие дата и время;

—    36 вариантов тарифных расписаний;

—    даты начала сезонов;

—    даты исключительных дней;

—    значение интервала усреднения максимальной мощности;

—    разрешение/запрет автоматического перехода на сезонное время;

—    дата и время окончания билингового периода.

В памяти счётчика, в журналах событий сохраняется следующая информация:

—    время и дата изменения текущего времени и даты;

—    время и дата записи параметров в память счётчика;

—    время и дата пропадания и подачи напряжения питания;

—    время и дата сбоев в работе счётчика.

Программное обеспечение

ПО электронного счётного механизма счётчиков с ЭСМ, не является метрологическим, измерение энергетических параметров и параметров сети осуществляется встроенным измерительно-вычислительным ядром. Под управлением ПО осуществляется считывание информации о результатах измерения из регистров ядра, сохранение результатов измерений в энергонезависимой памяти, индикация данных и передача информации, хранящейся в памяти счётчика, по интерфейсу.

Запись метрологических коэффициентов в память счётчика возможна только под управлением технологического ПО, при установке аппаратной перемычки, после снятия пломб государственного поверителя.

Внешнее ПО со счётчиками Optimer МТ1 не поставляется, для считывания информации об энергопотреблении используется ПО АИИС КУЭ.

Алгоритм вычисления цифрового идентификатора ПО CRC. Встроенное ПО зависит от модификации счётчика:_

В соответствии с МИ 3286 — 2010, уровень защиты программного обеспечения и основных данных измерения энергопотребления от непреднамеренных и преднамеренных изменений — «А».

Фотографий модификаций счётчика с местами опломбирования представлены на рисунках 2 и 3.

Технические характеристики

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика и титульных листах паспорта методом офсетной печати.

В комплект поставки входят:

—    счётчик электрической энергии однофазный многотарифный OPTIMER МТ1;

—    паспорт ГЖИК.411152.004 ПС;

—    руководство по эксплуатации ГЖИК.411152.004 РЭ;

—    методика поверки ГЖИК.411152.004 ПМ*;

—    коробка упаковочная.

* — поставляется для организаций проводящих поверку по отельному заказу.

Поверка

осуществляется согласно документу ГЖИК.411152.004 ПМ «Счётчики электрической энергии однофазные многотарифные OPTIMER МТ1. Методика поверки», утвержденному ГЦИ СИ ВНИИМС в мае 2012 года.

Перечень основного оборудования, необходимого для поверки:

—    поверочная установка НЕВА-Тест 6103 или аналогичная с эталонным счетчиком класс точности 0,2 или выше; номинальное напряжение 230 В; диапазон изменения выходного тока от 0,02 до 100 А;

—    установка для проверки параметров электробезопасности GPI-725, испытательное напряжение переменного тока до 5 кВ.

—    секундомер СДСпр-1, абсолютная погрешность за 30 мин. ± 0,1 с;

—    частотомер электронно-счетный ЧЗ-63, измеряемая частота от 0,1 Гц до 1 МГц, режим счёта импульсов;

—    источник питания Б5-30; постоянное напряжение 0-24 В; сила тока не менее 50 мА.

Сведения о методах измерений

Методика измерения на счётчики электрической энергии однофазные многотарифные OPTIMER МТ1 приведена в руководстве по эксплуатации ГЖИК.411152.004 РЭ.

Нормативные и технические документы, устанавливающие требования к счётчикам электрической энергии однофазным многотарифные OPTIMER МТ1

ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;

ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Статические счетчики активной энергии классов точности 1 и 2»;

ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»;

ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными»;

ГОСТ 28906-91 (ИСО 7498-84, Доп. 1-84 ИСО 7498-84) Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;

ТУ 4228-061-05758109-2012 «Счётчики электрической энергии однофазные многотарифные OPTIMER МТ1. Технические условия».

Рекомендации к применению

— выполнение государственных учётных операций.

Гибкое тарифное планирование для многотарифных счетчиков электроэнергии

Abstract

Коммунальные предприятия используют переменную структуру ценообразования для поощрения энергосбережения в пиковые периоды. Эти ценовые периоды называются тарифными периодами, а сам процесс называется гибким тарифным планированием. Эталонный проект счетчика электроэнергии использует микроконтроллер MAXQ3120 для удовлетворения всех требований к многотарифному счетчику электроэнергии и предоставляет еще более гибкие возможности для контроля использования электроэнергии.

Единственным инструментом, которым коммунальные предприятия могут стимулировать энергосбережение в пиковые периоды, является переменное ценообразование. В частности, переменное ценообразование означает повышение цены на энергию в пиковые периоды и снижение цены в периоды затишья. Эти ценовые периоды называются тарифными периодами, а сам процесс называется гибким тарифным планированием.

Многотарифный счетчик важен для гибкого планирования тарифов. На самом деле многотарифный счетчик существует по одной причине: он отслеживает потребление электроэнергии в течение нескольких тарифных периодов и, таким образом, поддерживает несколько накопителей энергии, каждый со своим регистром. Таким образом, многотарифный счетчик является лучшим механизмом для коммунальных служб, позволяющим применять переменное ценообразование.

Счетчик электроэнергии, способный поддерживать переменное ценообразование, отличается от обычного счетчика несколькими важными аспектами:

• Многотарифный счетчик должен иметь часы с точным временем суток, чтобы он знал, когда прекратить накопление энергопотребления в одном тарифном регистре и начать накапливать потребление энергии в другом тарифном регистре.
• Простой механический счетчик больше не является подходящим дисплеем для многотарифного счетчика. Вместо этого необходим какой-либо тип электронного дисплея, чтобы каждый регистр тарифных ставок мог отображаться независимо.
• Одного считывания значения использования со счетчика больше недостаточно. В однотарифных счетчиках предыдущее совокупное показание вычитается из текущего показания, и результатом является общее использование за последний период. При отслеживании нескольких тарифных периодов в многотарифном счетчике несколько значений использования должны передаваться обратно в орган по выставлению счетов. Это последнее требование является убедительным доводом в пользу автоматического считывания показаний счетчиков.

Счетчик электроэнергии эталонной конструкции MAXQ3120 отвечает всем этим требованиям, предъявляемым к многотарифным счетчикам электроэнергии, и обеспечивает еще более гибкие возможности контроля потребления электроэнергии.

Механизм планирования

Каждый день в году подчиняется распорядку дня. В течение дня энергия накапливается на одном из нескольких тарифных регистров в счетчике, в зависимости от указаний в дневном графике. На приведенном выше рисунке Тариф 2 — это пиковый тариф . Энергия, использованная с 5:30 до 18:00, учитывается по Тарифу 2 (и, предположительно, оплачивается по повышенному тарифу). Энергия, использованная с 18:00 до 22:00, накапливается по Тарифу 3, нормальный тариф тариф. Наконец, использование с 22:00 до 5:30 утра накапливается в тарифе вне пиковой нагрузки и обычно оплачивается по сниженному тарифу. Таким образом, клиентам предлагается экономить энергию в часы пик, что, возможно, мотивирует их к переносу операций с интенсивным использованием в непиковые периоды.

Дневной график, используемый для определения тарифных периодов, может меняться в течение года и отменяться на выходные и праздничные дни. В приведенном здесь примере выделенный день в мае регулируется Расписанием дня 5. Расписание дня 5 будет продолжать использоваться, за исключением изменений в выходные и праздничные дни, до середины июля, когда вступит в силу Расписание дня 3.

Календарь работает для обычных дней недели. Как насчет выходных? Счетчик в эталонном проекте содержит параметр, определяющий определенные дни недели как выходные дни с отдельным дневным расписанием, которое заменяет обычное календарное расписание. Праздничные дни имеют независимые дневные графики, которые заменяют как обычный календарь, так и графики выходных дней.

Используя эти инструменты, коммунальные службы могут установить набор правил, которые автоматически обеспечивают гибкую политику ценообразования.

Автоматическое считывание показаний счетчика

В базовом проекте счетчика электроэнергии предусмотрено два механизма связи: ИК-связь для использования с ручными терминалами и сетевое соединение RS-485 для объединения в сеть нескольких счетчиков и главного ПК. Дополнительные сведения об этих методах связи см. в разделе Каналы связи ИК и RS-485 для счетчика электроэнергии.

Это простая задача настроить ручной считыватель или сетевой хост для считывания любых или всех тарифных регистров со счетчика по запросу или по расписанию. После прочтения информация может быть передана в систему управления биллингом без ввода ключа шаг . Такая передача данных обеспечивает точность и своевременность выставления счетов. Также будет сокращено количество задействованного персонала либо потому, что считывание показаний счетчиков будет быстрее и эффективнее (просто наведите портативный терминал на счетчик и нажмите на курок), либо потому, что считывание показаний счетчиков будет полностью исключено (когда хост, подключенный к Интернету, контролирует несколько сетевых счетчиков удаленно).
