Как работает и как устроен счетчик воды

популярные модели мокроходных водомеров, особенности установки в колодце, как снимать показания, как остановить

На чтение 6 мин. Просмотров 18.2k. Обновлено 05.02.2019

Крыльчатые водомеры бывают судоходные и мокроходы. Счетчик для измерения расхода воды мокроход отличается от судоходного типом корпуса. Его конструкция не разделена на две камеры, как у обычного водомера. Камера только одна, и она полностью заполнена водой.

Содержание

1. Принцип работы мокроходных счетчиков
2. Преимущества и недостатки
3. Нюансы установки и эксплуатации
4. Самые популярные модели

Принцип работы мокроходных счетчиков

У счетчиков для питьевой воды мокроходного типа  весь механизм находится в воде. У них нет магнитной муфты, как у судоходных счетчиков для воды, поэтому они не чувствительны к воздействию магнитного поля. Для того чтобы выдерживать высокое давление, смотровое стекло мокроходов изготавливают особо прочным — выпуклым. Рабочие шестерни устройства не так подвергаются коррозии и не так изнашиваются.

У мокроходных счетчиков обе камеры «мокрые» и не отделены между собой перегородкой, как судоходные. Поэтому все механизмы измерительного и счетного устройства находятся в воде. Крыльчатка, которая вращается от потока воды, передает свое вращение на редуктор прямым валом, а не магнитной муфтой. В остальном конструкция мокроходного счетчика схожа с механизмом судоходного.

Конструкция такого типа позволяет применять мокроход при повышенной влажности. Это оправданно при установке его в колодцах и влажных помещениях. При установке в сухих помещениях лучше устанавливать обычные счетчики.

Существуют модели как для холодной, так и для горячей воды. Мокроходы в основном изготавливаются для трубопроводов с условным проходом от 15 до 50мм, хотя бывают и на больший диаметр трубопровода. Есть модели с импульсным выходом или с возможностью его установки. У некоторых моделей полость счетного устройства заполнена глицериновым маслом, чтобы туда не могла попасть туда загрязненной воды. Тем самым исключается загрязнение смотрового стекла и затруднения при снятии показаний.

Большинство  мокроходов выполнены в латунном корпусе, но есть и модели с чугунным корпусом.

Как любые устройства, мокроходные счетчики воды имеют свои достоинства и недостатки:

Плюсы:

1. Измерения мокрохода более точные, чем у судоходных устройств. Благодаря своей конструкции эти счетчики имеют меньшую погрешность измерения. Передача вращения от крыльчатки на счетный механизм происходит без магнитной муфты и шестерни механизма вращаются в жидкой среде. Тем самым исключается проскальзывание магнитной муфты и сбой показаний. Устройство работает стабильно и точно.
2. Можно использовать для установки в колодце. Водосчетчик мокроходного типа работает в условиях даже полного затопления. Поэтому его используют не только для установки в условиях повышенной влажности, но и в местах, где постоянно затапливает.
3. У мокроходных счетчиков более низкий порог чувствительности, чем у сухих.
4. Легче производить ремонт и поверку водосчетчиков. Конструкция устройства позволяет проводить чистку и ремонт быстрее, чем у обычных водомеров.
5. Не чувствительны к воздействию внешнего магнитного поля. В мокроходе отсутствует магнитная муфта, из-за этого его невозможно остановить с помощью магнита.
6. Мокроход можно устанавливать горизонтально, вертикально и наклонно. Для обычных водосчетчиков предусмотрена в основном горизонтальная установка.

Недостатки:

1. Мокроходы стоят дороже судоходов из-за своей конструкции, более дорогой в изготовлении.
2. Больше подвержен засорению. Мелких частицы, которые есть в воде, накапливаются на шестернях и подшипниках и замедляют или останавливают работу прибора.
3. Если вода мутная, то возможно потемнение стекла и затруднения при снятии показаний. По этой же причине такие счетчики не используют для измерения темных жидкостей, таких как нефть.

В основном у таких счетчиков больше достоинств, чем недостатков. Но из-за более высокой стоимости они используются реже, чем обычные судоходные.

Нюансы установки и эксплуатации

При установке и эксплуатации есть свои нюансы:

1. Не стоит устанавливать такие счетчики в сухих помещениях, это экономически неоправданно. Водомеры – мокроходы стоят дороже обычных, поэтому их лучше устанавливать в условиях повышенной влажности.
2. Перед водяным счетчиком – мокроходом лучше устанавливать более качественный фильтр, чем для судоходного. Для устранения загрязнения счетчика от примесей в воде, перед входом в водосчетчик устанавливают фильтр с лучшим качеством очистки, чем у судоходного водомера. Желательно установить еще дополнительно магнитный фильтр.
3. Есть мокроходы только для горизонтальной установки и также существуют для вертикальной и наклонной. При установке нужно знать это, чтобы правильно установить водомер.

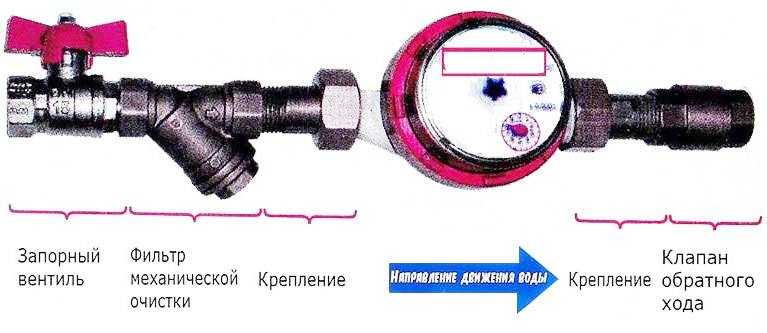

4. Стрелку на устройстве нужно повернуть в сторону движения воды. При несоблюдении этого правила водомер выходит из строя.

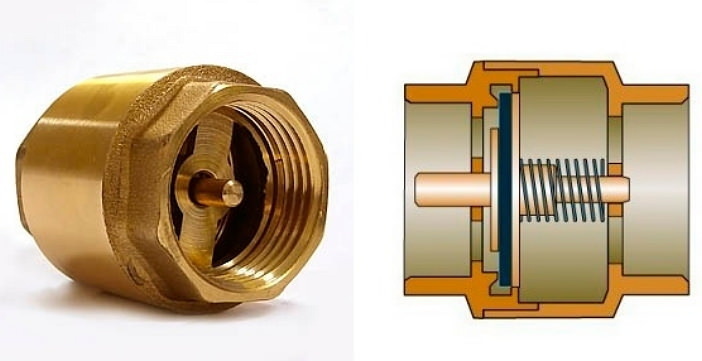

5. При установке нужно предусмотреть монтаж обратного клапана после мокрохода.
6. Все резьбовые соединения надо хорошо уплотнять, во избежание протечек. Также не следует допускать перекосов на трубопроводе.
7. Запрещается установка водомера смотровым стеклом вниз.
8. Диаметр трубопровода может не совпадать с диаметром условного прохода счетчика. Для установки на такой участок используют переходники. Главное условие – соответствие номинального расхода воды в трубопроводе расходу водомера.
9. Бывают одноструйные и многоструйные мокроходы. У многоструйных счетчиков больше преимуществ, чем у одноструйных. Они не так чувствительны к гидроударам и обеспечивают более высокую точность измерений. Это нужно учитывать при выборе модели для конкретных условий эксплуатации.
10. После установки перед эксплуатацией необходимо выгнать воздух из водопровода. Водомер может некорректно работать при наличии воздуха в системе.
11. После монтажа водомера наполнять водопроводную систему водой рекомендуется не резко, а плавно во избежание гидравлического удара. Гидроудар может привести к поломке водосчетчика.

В остальном условия эксплуатации такие же, как для судоходных счетчиков. Только мокроходы не так подвержены воздействию влажности окружающей среды. Поэтому водомеры такого типа чаще всего устанавливают в колодцах или в помещениях с повышенной влажностью.  В остальном использование водомеров такого типа экономически не совсем оправданно, поскольку они стоят на порядок дороже обычных.

Самые популярные модели

Среди водомеров – мокроходов можно выделить такие популярные модели, как Норма, Декаст, Экомера. Водомеры этих производителей отличаются хорошим качеством, надежностью и долговечностью. При этом у каждой модели есть свои особенности:

У водомеров Экомера, например, под верхним стеклом находится глицериновое масло. Это очень облегчает снятие показаний, если вода загрязнена.

У мокроходов Росич верхнее стекло толщиной 8мм. Это позволяет ему выдерживать большое давление. Также они могут комплектоваться импульсным выходом для дистанционного снятия показаний. Они могут устанавливаться как на горизонтальные, так и на вертикальные и наклонные участки.

Водомеры Норма также могут устанавливаться как горизонтально, так и вертикально и наклонно. При этом рекомендуется устанавливать магнитный фильтр перед водомером.

Предприятие ООО “К.В.М. Завод водотеплосчетчиков”  выпускает мокроходы для холодной и горячей воды КВМ-U-ЕNХ и КВМ-U-ЕNГ соответственно. При поиске мокрохода для горячей воды можно обратить внимание на продукцию этого производителя. К тому же у этих моделей также под стекло закачан глицерин, что облегчает снятие показаний.
