Печка – это лучший способ обогрева здания площадью до 100 квадратных метров. Она дает живое тепло, которое нельзя сравнивать с современными чиллер-системами и воздушными пушками. За столетия эксплуатации каминопечей мастера выявили все недостатки конструкций и смогли их устранить. Самостоятельная кладка печи доступна каждому человеку, но необходимо знать массу нюансов и хитростей, чтобы печка или камин были действительно функциональными, а не просто занимали место в доме. Данная статья полностью посвящена теме о том, как построить печь своими руками. Кроме подробной инструкции вы найдете рекомендации и советы опытных печников для улучшения эффективности конструкции.

Содержание

  • 1 Виды печек
  • 2 Где разместить конструкцию
  • 3 Из чего состоит печь
    • 3.1 Топка
    • 3.2 Зольник
    • 3.3 Дымоход
  • 4 Нюансы строительства
  • 5 Отбор печного материала
    • 5.1 Выбираем кирпич
    • 5. 2 Создаем раствор
  • 6 Этапы кладки

Виды печек

Сложить печь – дело нехитрое, но прежде чем начать, нужно определиться с типом сооружения. Он выбирается в зависимости от требуемых опций, наличия свободного места в доме, а также по другим параметрам. После создается схема печки с нужными размерами и примечаниями – именно по этой схеме будет происходить последующая кладка печи.

  • Отопительная. Ее название полностью описывает назначение. Это заурядная печка, которую проще всего сложить. Она характеризуется наиболее простой конструкцией по сравнению со следующими подтипами. Зачастую оборудована лежанкой.

    Отопительная печь для дачи

  • Отопительно-варочная. В этом разряде печек для дома добавляется второстепенная опция – приготовление пищи в горшочках или кастрюлях. Полноценной плиты такая конструкция не заменит, но вполне справится с задачей экономии газа.

    Отопительно-варочная печка

  • Комбинированная. Это многофункциональный агрегат, который располагается на кухне дома, и снабжен духовым шкафом или полностью рабочей плиткой для готовки. Проекты печей такого типа достаточно сложны и рекомендуются к возведению исключительно мастерами.
  • Печи-камины. Сложить такую печку своими руками тоже несложно, но есть определенные требования к ее внешнему виду. Фасад должен быть красивым и аккуратным, его задачей, кроме обогрева, является и украшение дома. Камины занимают намного меньше места и просты в розжиге, поэтому их популярность растет.

    Печь-камин из кирпича

Это не все виды печей, но наиболее распространенные перечислены. Далее речь пойдет о том, как сложить печь отопительного разряда.

Где разместить конструкцию

Многие чертежи печей рассматривают только пристенные варианты ввиду того, что проведение печной трубы проще соорудить внутри уже готовой стены. Однако существует масса вариантов, где проекты печей конструируются прямо посреди дома. Этот способ подходит только в том случае, когда требуется сложить печь в большом помещении – на малой территории она будет не только мешать, но и портить вид, также не исключено, что проходящие мимо люди будут постоянно обжигаться.

Пристенная кладка печей хороша по-своему – при таком планировании ощущается значительная экономия пространства, упрощается монтаж, снижаются расходы на отделку печи, но даже маленький сквозняк будет способствовать тому, что температура на уровне ног будет низкой. Эту проблему можно решить посредством устройства теплых полов или водяного контура.

Схема печки должна предусматривать не только саму конструкцию, но и отделы для хранения дров, угля и иного топлива. При чистке и частом розжиге возможно попадание в окружающую среду сажи и копоти, вследствие чего не рекомендуется размещать оборудование в непосредственной близи спален и гостиных. Стандартным местом, где можно сложить печь своими руками, является кухня. В этой части дома редко вешают ковры или ставят дорогую мебель, полы, как правило, покрыты линолеумом, а стены моющимися материалами.

Примечание: Отделка печи производится плиткой или кирпичом, но никак не обоями или пластиковыми панелями.

Плиты должны быть керамическими или каменными, в противном случае возможно возгорание, ведь даже наружная часть печной конструкции имеет высокую температуру при работе.

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить. Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками.

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.

Топка кирпичной печи

Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому дымоход для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.

Дымоход из кирпича

Нюансы строительства

Чтобы сложить долговечную печку нужно иметь достаточно знаний об ее устройстве, упростит процесс применение хитростей бывалых печников.

  1. Чтобы не тратить много времени на отделку, достаточно красиво выложить печь из кирпича. Чтобы куски раствора не портили внешний вид используйте строительный скотч, который впоследствии отклеивается вместе с грязью. Придать печи оригинальный фасад можно с помощью блоков разного цвета, скругленных болгаркой.
  2. Применяйте покупные растворы. Они содержат качественный заполнитель и вяжущее, к тому же производятся с использованием современных агрегатов и добавок, что улучшает их технологические свойства.
  3. Разница в термоустойчивости между шамотом и силикатными блоками составляет 550 градусов, чтобы облицовка не разрушалась топку нужно обогнуть листом базальта.
  4. Многие чертежи и схемы печей указывают на необходимость эксплуатации металлических уголков. С их помощью гораздо проще построить печку своими руками или сложить теплообменник. К тому же уголки помогают верно ориентировать все ряды кладки по разметке.
  5. Для создания швов одной и той же толщины можно применять железные пруты – они выкладываются на нижний ряд и заливаются раствором, после чего прижимаются верхним слоем.
  6. Сложить арку печи или камина удобно при помощи шаблонов из гипсокартона или других плотных материалов. Для формовки кирпичей используйте разный насадки.
  7. Кладку печной трубы производите по уровню и отвесу. Даже незначительный крен на 5-6 градусов способен разрушить все ваши старания.
  8. Закупайте заранее весь нужный строительный материал. Нет ничего хуже, чем в разгар процесса ехать в супермаркет за несколькими сверлами или кирпичиками.
  9. Не торопитесь и не приступайте к выполнению работ по сборки печи в плохом настроении — раздражение и спешка не лучшие советчики в строительном деле.
  10. Чаще сверяйтесь со схемами и не допускайте отклонений от разработанной конструкции.
  11. Пользуйтесь качественными инструментами и строительными материалами — это повысит безопасность работ и улучшит качество камина или печки.

Отбор печного материала

Выбираем кирпич

Примечание: Среди всего многообразия строительных материалов, чтобы построить печь своими руками нужно выбирать кирпич марок М250-500.

Кирпич марки М250

Такое сырье дороже обычного, но, как уверяют специалисты, гораздо лучше справляется с многочисленными циклами нагрева-охлаждения. К тому же для отделки печи может понадобиться дополнительная формовка кирпичей болгаркой или шлифовальной машиной. Изделия марок М100-200 крошатся при обработке, так как содержат слишком много глины. Ими можно выложить какие-либо декоративные элементы после того, как сделана печка.

Создаем раствор

Для того, чтобы сложить печку своими руками, понадобится термоустойчивый раствор с большим запасом прочности. Смесь для кладки печи можно сделать самому или купить в строительном универмаге. Вам понадобится нормальная глина, чистый песок и отстоянная вода. Перед тем, как сложить печь рассчитайте примерное количество раствора – на сто кирпичей уходит 3 ведра смеси.

Подготовка проста: замочите 1 объем глины в воде, превышающей количество в три раза. Оставьте водяной раствор на 3-4 часа. По истечению времени всыпьте просеянный песок до консистенции густой сметаны. Производить замешивание необходимо в чистой емкости с помощью лопаты или дрели-миксера. Не применяйте цементный раствор для постройки печи своими руками – он начнет трескаться уже через несколько недель эксплуатации от постоянного перепада температур.

Этапы кладки

Мы разобрались с теоретической частью, пришло время и для практической работы. Так как выложить печку довольно нелегко, придется запастись терпением и быть готовым к незначительным переделкам. Постройка печи своими руками начинается с расчистки места на фундаменте. Если дом возведен недавно и еще нет полной отделки, то будет в разы проще – не придется демонтировать облицовку или плитку. Произведите точные замеры в соответствии с вашими чертежами и схемами и начинайте класть печку.

Порядовка печки 1 частьПорядовка печки 2 часть

  • Закладка блоков производится по разметке на свежий раствор. Первым создается отдел зольника и колпаковая выемка. Не забывайте спланировать размещение дверок перед тем, как выложить печку. В печах и каминах затворки и люки должны иметь термоустойчивые ручки, металлическую основу и петли крепления. Самому довольно сложно монтировать дверцы на раствор или с помощью сварки, поэтому применяется крепление проволокой, для того, чтобы между кладкой и заглушками не оставалось выемок, нужно заранее сделать пазы в кирпичах и подогнать их по размерам.
  • Выкладывайте порядовку до тех пор, пока не достигнете уровня расположения решетки для топлива. Установите и закрепите ее. Внутренняя часть теплообменника складывается из шамотного кирпича, что увеличивает ее срок службы.
  • Топка закрывается сверху примерно на 12-15 ряду. Если вы хотите не только выложить печку, но и сделать ее многофункциональной – установите в верхней части стальной лист с конфорками для варки. Помните о создании отдушин и люка для добавления дров.
  • Далее следует заняться монтажом верхнего колпачного прохода, по которому будет подниматься дым. Впоследствии в верхней части этого хода устанавливается металлическая или асбестовая труба, но закончить дымоход кирпичам – намного разумнее, так как он не прогорит со временем.
  • Все стыки плотно заделываются раствором – смесь всегда должна быть свежей, поэтому не нужно заводить сразу целое корыто. Оно засохнет еще до нанесения на кладку.
  • Отделка печи является последним этапом и не является обязательной, если конструкция расположена в техническом или промышленном помещении. Для отделки печи подойдет силикатный кирпич или керамзитовые плиты. Если вы сооружали камин, то портал для него стоит выполнить из гипса или мрамора. В последнем случае стоит учитывать большой вес камня, который может дать усадку фундамента.

Этих данных достаточно для того, чтобы домашний мастер смог самостоятельно сложить печку или камин. Ответственно подходите к процессу и помните о технике безопасности.

Как сложить печь из кирпича своими руками

Печи из кирпича пользуются популярностью в частных домовладениях. Она выполняет не только эстетическую функцию, но и обогревает дом, служит варочной поверхностью. Сделать конструкцию можно и своими руками.

Почему популярны кирпичные печи

Печи из кирпича встречаются в частных домах и загородных дачах. Несмотря на то, что есть более современные и технологичные способы обогрева помещений с любой площадью, добиться уюта и стильного интерьера удается только с такой конструкцией. Грубка своими руками из кирпича хорошо смотрится в коттеджах.

Популярность таких элементов обогрева заключается в нескольких факторах.

  1. Продуманная конструкция. Это помогает удерживать тепло намного дольше, чем в случаях с чугунными или стальными разновидностями. Одной закладки дров хватает на сутки полноценного обогрева. В металлические печи твердое топливо добавляется каждые 5-6 часов.
  2. Экономичность. Сгорание топлива дает высокую теплоотдачу. Избыток тепла прогревает кладку, которая в свою очередь обогревает помещения.
  3. Экологичность. Во время сгорания дров выделяется углекислота и водная основа. Эти вещества не приносят вреда окружающей среде.
  4. Мягкое тепловое излучение. Наружные части не накаливаются до максимальных пределов.
  5. Оптимальный уровень влажности. При нагревании кирпичей влага из пор испаряется, а при остывании – снова впитывается. Благодаря этому показатели влажности в помещении – 40-60%.

На поверхности печи часто оборудуют варочную панель. Это позволяет готовить блюда с особым колоритом.

Расчёт основных параметров

Перед началом строительных работ необходимо просчитать, какая по мощности печь необходима для установки в конкретном доме. Размеры определяются исходя из возможностей теплоотдачи печи. Для хорошо утепленных зданий подходит алгоритм расчета И. В. Кузнецова. Он предполагает использование усредненной тепловой мощности, которую можно получить с 1 м2 поверхности печи.

Для большинства топок характерный показатель – 0,5 кВт/м2, а при интенсивной работе во время существенного похолодания – 0,76 кВт/м2.

При определении тепловой мощности кирпичной печи во внимание принимаются только те поверхности, которые участвуют в процессе теплового обмена.

Не рекомендуется для небольших помещений выбирать массивные грубки. Это связано с тем, что они будут слишком долго прогреваться, а половина тепла выйдет наружу через дымоход. Расположить её рекомендуется на пересечении жилых комнат, чтобы они равномерно прогревались.

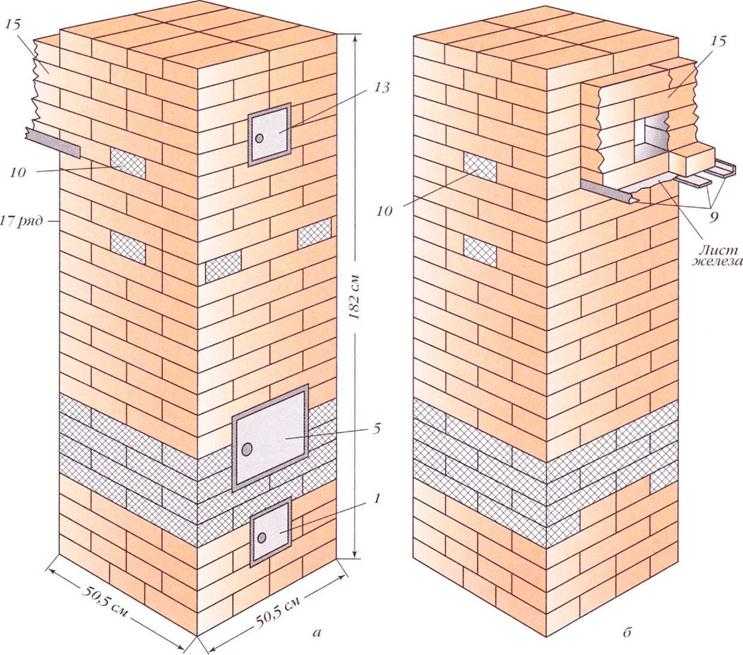

Чертежи и схемы кирпичных печей

Исходя из предложенных чертежей можно спроектировать и сделать печку из кирпича своими руками.

  • Русская печь
  • «Шведка»
  • «Голландка»
  • Печь для бани

Приведенные схемы – одни из самых популярных конструкционных решений. Такие грубки своими руками из кирпича можно сконструировать в частном доме без посторонней помощи.

Топка

Определить оптимальные размеры топки можно исходя из максимального объема топливной закладки. Расчет количества горючих материалов проводят с учетом теплотворной способности, их удельного веса. Чтобы печка работала в необходимой мощности, объем топки должен быть в 2-3 раза больше полученного значения.

При правильно подобранном объеме топочной части можно топить печь при экстремально низких температурах за окном. Размер камеры сгорания должен соответствовать параметрам кирпичей, из которых будет складываться печь.

Максимальная закладка твердого топлива по своему объему не должна превышать 2/3 части топки.

Зольник

Высота зольника просчитывается с учетом вида топлива, которое будет использоваться для обогрева помещения.

Малозольные разновидности – уголь, торфобрикет. Для такого вида топлива высота зольника должна составлять около 1/3 от высоты топливника. Твердое древесное топливо – паллеты, дрова. В таком случае высоту зольника уменьшают до 1/5.

Обустройство зольника в печи обязательно. Продукты сгорания будут попадать в эту камеру и не распространятся по всей внутренней поверхности. Почистить печь перед холодным сезоном будет просто.

Печная труба

Дымоход – обязательная часть отопительной системы, так как через него выходят продукты сгорания топлива. Газовые котлы требуют хорошей тяги, поэтому трубу устанавливают круглой формы. Для печи, работающей с твердым топливом, достаточно будет прямоугольного варианта.

При расчете габаритов дымохода учитывают, что сечение поддувала должно быть меньше площади газохода. Также во внимание принимают параметры стандартного кирпича, используемого в качестве основного стройматериала.

Значительно увеличивать показатели сечения не рекомендуется: по широкой трубе будет проникать холодный воздух. Это ухудшит производительность и приведет к опасным ситуациям.

Слишком узкие дымоходы могут сильно дымить. Это приводит к отравлению угарным газам и возможности возгорания. Предотвратить проблему можно наращиванием асбоцементной трубой или кладкой еще одного ряда кирпичей.

Печная труба не должна прикасаться к деревянным частям потолка. Во время строительства нужно следить, чтобы расстояние от разделки дымохода до близлежащих потолочных балок было одинаковым. Дымоход должен отстоять от конька крыши на 1,5 м, а возвышаться над ним – на 0,5 м.

Подготовительные мероприятия

Перед тем как приступить к строительству, необходимо пройти подготовительный этап. Отнестись к нему стоит серьезно – чем скрупулезнее подход, тем лучше результат. Печка своими руками из кирпича с нуля – вполне реальная задача.

Подготовка к строительству происходит в несколько этапов.

  • Покупают строительные материалы.
  • Определяют расположения постройки в жилом доме.
  • Заливают фундамент.
  • Готовят раствор для работы с кирпичами.

Это основные шаги подготовки перед строительством кирпичной печи.

Необходимые материалы и инструменты

Чтобы сделать печку из кирпича своими руками, необходимо подобрать качественные материалы. Для постройки конструкции необходимо взять:

кирпич. Для каждого проекта проводятся индивидуальные расчеты количества; дверцы: для поддувала и топливника; глина для раствора; решетка; сажечистка; заслонка; решетки колосниковые; задвижка; чугунная варочная панель.

Для строительства печи запрещено использовать силикатные кирпичи – даже двойная разновидность не подходит.

Огнеупорные кирпичи оптимальны для печи, редко используют керамические.

Основой для раствора будет глина. Красная подойдет для красного кирпича, шамотная – для шамотного. В продаже также есть специальные смеси для строительства печей, для работы с раствором достаточно приготовить его так, как написано в инструкции.

Для строительства печи берут следующие инструменты:

  • шпатель;
  • мастерок;
  • рулетку для измерений;
  • отвес;
  • швабровочную метелку;
  • уровень для строительства;
  • вязальную проволоку;
  • ёмкости для приготовления цементного и глиняного раствора;
  • болгарку;
  • полосы и уголки из металла;
  • молоток каменщика.

Основание под конструкцией должно быть прочным и надежным. Для этого нужно подготовить устойчивый фундамент. Пригодятся следующие материалы и инструменты:

  • песок;
  • щебенка;
  • сетка армировочная;
  • цемент;
  • доски и гвозди;
  • материал для гидроизоляции.

Если предполагаются внешние отделочные работы стен, то необходимо купить материал для этого.

Особенности выбора места для установки отопительного прибора

Обычно место расположения печи обозначают еще до строительства дома в проекте. Это нужно для того, чтобы установить отопительное оборудование в месте, откуда теплые воздушные потоки будут равномерно распределяться по помещениям. Фундамент под печь должен быть отдельным от общего основания дома. Расстояние между их стенками должно быть не менее 150 мм.

Несоблюдение норм относительно строительства фундамента приведет к деформации близлежащих стен.

Правильно установленная печь должна обогревать сразу несколько помещений, расположенных через стенку. Если в доме будет несколько комнат, устанавливать грубку стоит на перекрестье стен. Так как фундаменты должны быть отдельными, внутренние стенки лучше сделать легкими.

Есть случаи, когда печь устанавливают рядом со входной дверью. Так делают тепловую завесу, защищающую комнаты от проникновения холодных воздушных масс.

Лучше не располагать грани печки вплотную к стенам дома. Это связано с тем, что необходимо обеспечить полноценный доступ к грубке. Владельцам рекомендуется регулярно осматривать отопительное оборудование: это соблюдение техники безопасности. Если печка – часть стены жилого дома, тогда между ней и торцевой частью перегородки прокладывают слой жароизоляции.

Если печь устанавливается в построенном помещении, то необходимо проконтролировать, чтобы дымоход не располагался слишком близко к балкам. Расстояние — больше 15 см с учетом термоизоляционной прокладки.

Площадку перед топкой застилают пожаробезопасным материалом. Обычно выбирают металлические листы или плитку из керамики.

Строительство фундамента

Чтобы печка работала безопасно и эффективно, нужно правильно оборудовать фундамент. Он должен быть отдельным от общедомового.

Перед началом конструирования и прокладки фундамента стоит обратить внимание на то, что удаленность дымохода от перекрытия крыши должна быть больше 15 см. Наносится разметка, где будет располагаться грубка.

Если в доме полы из дерева, в месте расположения печки их вырезают. От внешнего края отступают 15 см. В получившемся отверстии выкапывают котлован. Его глубина зависит от климатических условий региона и степени промерзания грунта, обычно достаточно 0,7 – 0,8 м.

На дно ямы постепенно высыпают 15 см песка. Его нужно поливать водой для уплотнения. Сверху насыпают щебенку слоем до 15 см. Её плотно равномерно утрамбовывают. По углам получившегося котлована забивают деревянные колышки, к ним прикрепляют доски облицовки. Стенки прикрывают полиэтиленовой стенкой, чтобы туда не просочился цементный раствор.

В 5-10 см от пола устанавливается армировочная сетка. Её помещают на прибитые ко дну металлические прутья или обломки кирпичей.

Для заливки фундамента готовится бетон. Для этого смешивается цемент (М-400), песок и щебенка в соотношении 1:3:4. Воды вливают небольшое количество: консистенция должна быть средней текучести. Если переборщить, основание получится непрочным, начнет быстро разрушаться под грузом грубки.

Приготовленную смесью заполняют опалубку, выравнивают правилом. Спустя несколько часов, когда состав «схватится», его нужно накрыть пленкой. Подготовленное место для конструкции оставляют на несколько недель до высыхания раствора.

Верхнее основание печки должно располагаться на 15-20 см ниже уровня пола.

Приготовление раствора

Для кладки печей в условиях частного дома применяют глиняные и песчаные растворы. Каолин и шамотный мергель подойдут для шамота. Для керамического кирпича берут молотую серую, синюю кембрийскую глину с огнеупорными характеристиками.

На 100 кирпичей понадобится около 40 кг глины.

Перед приготовлением раствора глину проверяют на жирность. Это нужно для того, чтобы определить, в какой пропорции её нужно смешивать с песком.

Для проверки 1 кг глиняного порошка заливается водой до верхней грани, настаивают сутки. Если в строительстве будет использоваться мергель, ему достаточно постоять 2 часа. После закисания глину разводят водой, консистенция должна напоминать густое тесто.

Получившуюся влажную глину делят на 5 равных частей. В каждую добавляют песок в разном процентном соотношении: 10%, 30%, 50%, 70%, 100%. После этого получившийся состав высушивают в течение 4 часов. Из каждой массы сворачивают небольшие колбаски (диаметр – 1,5 см, длина – 30 см), сворачивают их в круг.

  1. Если в растворе нет трещин, он подходит для любого строительства.
  2. Есть сухая корочка и минимум повреждени – вполне можно использовать.
  3. Трещины составляют около 1 мм вглубь – подойдет только для маломощного отопительного оборудования.
  4. Есть изломы и глубокие повреждения – раствор использовать запрещено.

Приготовить раствор можно по идентичному алгоритму.

  1. Необходимое количество глины залить водой на сутки.
  2. Вымешать её до консистенции теста, просеять через сито 3х3 мм – это уберет комки.
  3. Добавить песок в пропорции, которую испытание показало оптимальной.
  4. Влить воду, размешивать до тех пор, пока консистенция не будет похожа на густую сметану.

Если жирности недостаточно, нужно подсыпать песка или глины. Её проверяют кельмой – мастерок смачивают в растворе и оценивают результат. При нормальном соотношении компонентов налипнет 1-2 мм состава, не больше и не меньше.

Как правильно сложить кирпичную печь. Инструкция по ходу работ

Перед началом работ стоит ознакомиться с порядовкой выбранного типа печи. Наглядные схемы подскажут, в каком порядке класть кирпичи.

После выбора вида грубки и ее порядовки можно приступать к инструкции, как построить в доме печь из кирпича. Это пошаговое руководство подойдет тем, кто хотел бы получить печное оборудование с варочной панелью.

  1. До уровня пола ряды кирпичей укладываются на цементно-песчаный раствор сплошным рядом. Кладку нужно регулировать точно уровнем и отвесом, чтобы она была ровной и прочной. От этого зависит устойчивость конструкции.
  2. После того, как проложили первый ряд, начинают устанавливать поддувальную камеру.
  3. Перед укладкой второго ряда кирпичей монтируют дверцу для поддувала. В ее углах есть специальные петли, через них продевается проволока из стали, которую укладывают в швы кладки. Чтобы она не сдвинулась и не перевернулась, ее подпирают кирпичами (но раствором не обрабатывают, это временная мера).
  4. Второй ряд укладывается так, как нарисовано в порядовках. Формируется поддувало.
  5. Далее используется шамот, на схемах обозначают желтым цветом. После кладки над поддувалом монтируют решетку.
  6. На четвертом ряду кирпичей начинают выкладывать два канала для очистки грубки от скопившейся сажи. Каждая камера оснащается отдельной дверцей.
  7. В пятом ряду кладется колосниковая решетка. Её можно правильно уложить специальные углубления, которые есть в кирпичах нижнего ряда. Все последующие ряды нужно обязательно выкладывать огнеупорными кирпичами.
  8. Колосниковая решетка правильно ляжет только в случае точной кладки. Каждый ряд нужно проверять уровнем.
  9. Перед началом укладки шестого ряда устанавливается топочная дверца. Её временно фиксируют столбиком из кирпичей, который укладывают на колосники. Чтобы она не выпала, можно подпереть деталь металлической или деревянной рейкой.
  10. С седьмого ряда начинается создание газоходов. Для этого вертикальные стенки укладываются кирпичами, установленными на ребро.
  11. Перед укладкой девятого ряда у кирпича выбивают четверть. Его укладывают таким образом, чтобы он фиксировал дверцу топки. Проволока от нее укладывается в этот же ряд кладки, что помогает её окончательно закрепить.
  12. Если будет делаться варочная плита для работы с казанами или другой посудой, её прокладывают в 11 ряду. Укладывают на верхний проем кирпичей, переднюю часть оформляют стальным уголком. Уплотнителем служит базальтовый картон или асбестовый шнур.
  13. 12-16-й ряды являются камерой над чугунной плитой. Перед тем как начать перекрывать варочную нишу, нужно проложить стальные полосы. Они будут основанием для кладки 17-го ряда.
  14. Переднюю часть 17-го ряда нужно дополнительно декорировать металлическим уголком.
  15. 18-й и 19-й ряд выкладывают всплошную, устанавливаются три вертикальных теплообменника.
  16. 20-й ряд кладки – размещение горизонтальных каналов и дверцы для регулярной очистки печи от нагара и копоти. С этого момента начинается строительство сушильной камеры, если она предусмотрена.
  17. 22-й ряд – перекрытие дверцы.
  18. С 23-го ряда начинают работать с горизонтальным газоходом. На этом этапе контролируют, чтобы открытыми были только отверстия в вертикальных каналах. Над сушильной камерой прокладывают металлические полосы.
  19. Укладывают 24-й ряд кирпичей.
  20. В ряду 25-28 устанавливается еще одна дверца для очистного канала. На этом моменте можно перекрыть печную нишу.
  21. На два оставшихся вертикальных газохода монтируют задвижки. Сначала устанавливаются рамки, потом – перегородки.
  22. 31-35-й ряды становятся переходным участком к дымоходу.
  23. На участке 36-38-го ряда оформляют распушку.

На этом кладка печки своими руками из кирпича завершена. Далее нужно переходить к конструированию дымохода. Его выкладывают с первого ряда грубки и завершают там, где указано в порядовке. В приведенном примере это 26-й по счету ряд. Если есть необходимость, дымоход делается выше.

В третьем ряду дымохода нужно установить специальную дверцу. Она необходима для того, чтобы очищать его от продуктов сгорания. На 27-м ставят центральную заслонку. Начиная с 31-го ряда сечение начинают постепенно уменьшать, чтобы трубу можно было вывести наружу.

В месте, где труба из печи будет проходить через потолок, нужно проложить слой негорючего материала. Обычно используют керамзит и минеральные утеплители.

Варианты порядовки печей

Это основные популярные варианты. Стоит внимательно рассмотреть схемы перед началом строительных работ – в них поэтапно показано, как и в какой последовательности нужно класть материалы.

  • Порядовка шведской печи.
  • Порядовка «голландки».
  • Порядовка русской печи.
  • Порядовка печи для бани.
  • Порядовка печи Кузнецова.

Кратко о монтаже духового шкафа и теплообменного регистра

В некоторых конструкциях предусмотрена установка духового шкафа. Его нужно монтировать в таком месте, где его бы омывало максимальное количество потоков тепла. Оптимальная зона – переход от топки к теплообменнику. На боковые стенки горизонтального газохода укладывают уголки из металла. В точках, где духовой шкаф прикасается к стене, прокладывают асбестовый шнур или базальтовый картон в качестве уплотнителя.

Теплообменный регистр ставят в самой горячей зоне печки. Располагаться может в начале газохода, в задней части топки или под колпаком (для безоборотных вариантов).

Собрать печь из кирпича для частного дома – несложная задача. При наличии необходимых инструментов, схем и качественного материала можно сделать производительную и прочную грубку для регулярного использования.

Печь со складным отражателем в стиле оригами

Мурат В
