Как сделать печку работающую на отработанном масле?

Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.

Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.

Чертежи печки на отработанном масле.

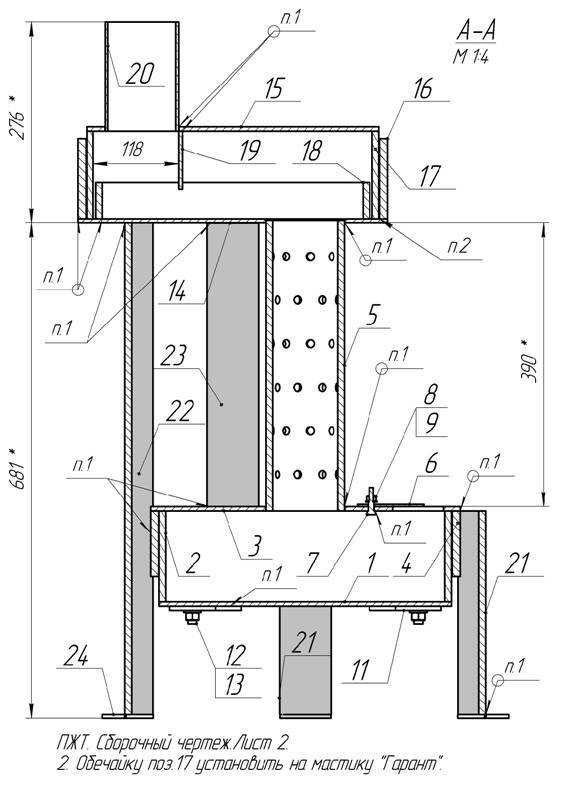

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

Сделать простую печь на отработке масле своими руками из баллона

Масляная отработка из двигателя и других устройств является очень популярным топливом для обогрева гаражей и даже домов. Использование вторсырья с пользой всегда приятно. А в случае, когда этот вопрос касается энергоресурсов для обогрева это еще и выгодно. Роль «первой скрипки» в этой ситуации выполняет печь на отработке своими руками. Другие названия этого устройства – тепловая пушка, теплогенератор и калорифер.

В качестве топлива можно использовать любое горючее масло. Дизельное, машинное, трансмиссионное, растительное, кондитерское. Абсолютно любое. Печь работающая на отработанном масле с водяным контуром также делается из вторсырья: куски металла, старый кислородный или газовый баллон или обрезки труб разного диаметра. Задача данной статьи рассказать о том, как устроены такие печи, и как сделать подобный агрегат самостоятельно.

Содержание

1. Преимущества печей на отработанном масле
2. Конструкция и принцип действия масляной печи
3. Какие материалы и инструменты нужны?
4. Как сделать печь для сжигания отработки из трубы?
5. Особенности масляной печи с наддувом
6. Как изготовить простую печку на отработке с наддувом?

Преимущества печей на отработанном масле

Среди автомобилистов печь на отработанном масле своими руками достаточно популярна. Она хорошо обогревает небольшие помещения с небольшими требованиями к эстетике и чистоте. Данный агрегат отлично подойдет для гаража, мастерской, небольшого дачного домика и прочих подобных строений.

Самодельные печи на отработке обладают следующими положительными сторонами:

• низкая себестоимость и простота конструкции;
• низкие требования к качеству горючих материалов;
• хорошие показатели теплоотдачи;
• периодические растопки в зимнее время никоим образом не сказываются на самом агрегате;
• компактность и мобильность;
• нет необходимости в сложной установке.

Для надежной и бесперебойной работы такой печи для гаража, нужен только хороший дымоход.

К минусам этого устройства можно отнести низкий КПД и неприятный запах паров масел, который возникает во время некоторых режимов работы. Стоит упомянуть и о появлении пятен на полу или одежде, которые появляются во время непосредственного контакта с отработкой. Впрочем, сделать печь на отработке с наддувом более эффективной вполне по силам любому мастеру-самоучке, как это сделать мы расскажем далее.

Стандартная конструкция печки сделана таким образом, чтобы греть воздух. Для того чтобы обеспечивать теплом жилище, печь в таком исполнении используется редко: сжигается кислород от раскаленных металлических стенок, сушится воздух. Но для обогрева технических или производственных помещений данная конструкция подходит идеально из-за ее способности быстро поднять температуру в помещении. Такие печи часто можно встретить в гаражах, автомойках, теплицах, складах и прочих производственно-технических помещениях.

Конструкция и принцип действия масляной печи

Конструкция выглядит как два бачка, верхний и нижний, соединенные перфорированной трубой. Они смещены относительно поперечной оси друг друга. Многие считают, что бачки в идеале должны быть цилиндрической формы, но на практике выяснилось, что прямоугольные абсолютно им не уступают. Для того что конструкция была установлена на пол, в ее устройстве предусмотрены ножки. Устройство печи изображено на схеме ниже:

Принципом работы аппарата является пиролизное сжигание тяжелого топлива. Многие знают, что машинное масло воспламеняется при достаточно высоких температурах, и для сжигания в домашних условиях потребуется обратить его в пары. Чтобы создать данный эффект потребуется заполнить отработкой нижний бак через отверстие где-то наполовину, после чего разжигать. Но для этого понадобится легкое топливо вроде растворителя или бензина.

Во время горения бензина отработка нагревается и начинает испаряться, в результате чего пары воспламеняются и печь начинает «работать». Нижний бак является первичной камерой сгорания, там топливо частично сгорает благодаря подаче через отверстие воздуха. Для регулировки интенсивности процесса служит специальная заслонка, при помощи которой частично перекрывается поток воздуха. Максимальный расход топлива 2 л/ч, в режиме поддержки температуры – 0,5 л/ч.

Печка на отработке своими руками оборудуется вертикальным газоходом, на котором есть большое количество отверстий для прохода вторичного воздуха. Продукты горения, которые попадают в перфорированную трубу вперемешку с парами отработки хорошо в ней и внутри верхнего бачка дожигаются. После этого дымовые газы выходят из печи через патрубок дымохода, огибая перегородку. Их температура довольно высокая, и для того чтобы уберечь большую часть тепла вместе с газами, рекомендуется провести следующие действия:

• дымоход проложить вдоль стены через все помещение, сделав уклон в сторону печи, это проверенный метод, стенки трубопровода обладают хорошей теплоотдачей;
• смонтировать водяной контур, экономайзер, сразу за патрубком, подключив к нему небольшой бак, аккумулятор, и пару радиаторов отопления.

С водяным контуром масляная печь может работать только в постоянном режиме. Если же предполагается ею пользоваться лишь периодически, то в качестве теплоносителя рекомендуется использовать антифриз. Таким образом, можно повысить КПД с 40% как у буржуйки, до вполне серьезных 50-55%.

Какие материалы и инструменты нужны?

Любой мастер обладающий навыками работы со сварочным аппаратом, может легко и быстро сделать печь своими руками. Для начала нужно сделать заготовку материалов сверяясь с чертежами печи на отработанном масле.

Действуя по такой подробной инструкции, как сделать печь, остается только собрать заготовленные детали. Для выполнения работ понадобится стандартный набор инструментов и приспособлений:

• сварочный аппарат;
• болгарка;
• дрель с набором сверл;
• комплект слесарного инструмента;
• измерительные приспособления.

После того как сборка окончена, обязательно нужно проверить герметичность обеих емкостей и качество сварочных швов, так как со временем отработка способна просочится сквозь мельчайшие поры и дефекты. Самостоятельно выполнить эту операцию достаточно легко, есть много методов. Можно намылить стыки, а внутрь баков подать сжатый воздух, либо промазать швы керосином и визуально определить дефекты.

Для обогрева помещения средней площади, мощность масляной печи требуется увеличивать, конструкции описанной выше будет недостаточно. Используя подобный метод, мощность невозможно наращивать бесконечно, но все-таки варианты существуют. К примеру, печь оборудованная двумя камерами дожигания выдвижной топкой и отдельным топливным баком, что показана ниже:

Как сделать печь для сжигания отработки из трубы?

Если корпус уже готов изготовление печи упрощается. Принцип работы этого устройства основывается на испарении в плазменной чаше. Она способна выдать до 15 кВт тепла (дает обогрев площади около 150 м2). Увеличить теплоотдачу, внеся какие-либо изменения конструкции (увеличения подачи воздуха или объема печи) невозможно, можно нарушить тепловой режим, получив большее количество чада, взамен большего количества тепла, а это небезопасно.

При наличии навыков работы со сваркой, можно самостоятельно сделать из трубы печь работающую на отработанном масле. Инструкция, как сделать печку на отработанном масле:

Изготавливаем корпус:

1. Понадобится толстостенная труба диаметром 210 мм, толщиной стенок 10 мм и высотой 780 мм.
2. Из 5 мм листовой стали вырезается дно диаметром 219 мм и привариваем его с одной стороны.
3. К дну приваривают ножки (для их изготовления могут подойти болты).
4. От дна на расстоянии около 70 мм делается смотровое окошко. Оно будет служить для отслеживания горения и разогревать чашу на «старте». Размеры делаются исходя из личных предпочтений удобства. Дверца делается из вырезанного куска трубы, приварив прежде тонкий буртик. Закрываться все же должно герметично, для этого по периметру дверцы прокладывается асбестовый шнур. Так же можно воспользоваться печным литьем, в этом случае размеры окошка должны вырезаться под него, крепится оно будет на болтах прямо к корпусу, наличие асбестового шнура обязательно и в данном случае.
5. Трубу для отвода дыма приваривают с противоположной стороны, отступив от верха 7-10 см. Ее делают трубы диаметром 108 мм и толщиной стенок 4 мм.

Делаем крышку:

1. Из 5 мм листа металла вырезается круг 228 мм в диаметре.
2. Из полосы шириной 40 мм и толщиной 3 мм по краю приваривается бортик.
3. В центре крышки делается отверстие диаметром 89 мм, сбоку делается еще одно отверстие диаметром 18 мм, оно будет служить еще одним смотровым окошком. Для него
   делается крышка, которая одновременно будет служить предохранительным клапаном.
4. Для подачи топлива и воздуха делается труба.
5. Для этого понадобится труба диаметром 89 мм, с толщиной стенок 3 мм и высотой 760 мм.
6. По окружности высверливаются 9 отверстий диаметром 5мм, на расстоянии 50 мм от края.
7. Еще два ряда отверстий диаметром 4,2 мм делается на 50 мм выше этих отверстий, по 8 отверстий ряд.
8. Отступив еще 50 мм делается 4 ряд отверстий по 3 мм в диаметре, количеством 9 штук.
9. При помощи болгарки нарезаются прорези толщиной 1,6 мм и высотой 30 мм, они должны располагаться с этой же стороны. По окружности их должно быть 9 штук.
10. С другого конца трубы вырезается отверстие диаметром 10 мм, на расстоянии 5-7 мм от края.
11. В полученное отверстие вставляется труба подачи топлива, диаметром 10 мм и толщиной стенок 1 мм. Она должна заканчиваться на одном уровне с трубой подачи воздуха. От расположения емкости с топливом зависят длинна и угол изгиба.
12. Готовая труба подачи воздуха и топлива приваривается к крышке. Ее выставляют таким образом, чтобы она не доставала до дна корпуса 120 мм.

Далее делаем чашу для топлива:

1. Отрезается кусок длиной 30 мм от трубы диаметром 133 мм и толщиной стенок 4мм.
2. Круг диаметром 219 мм вырезается из стального листа 2 мм.
3. Приваривается к куску трубы, это и будет чаша для подачи топлива.
4. Сборка.
5. Чаша монтируется внутрь корпуса на расстоянии 70 мм от дна. Таким образом будет возможность наблюдать и разжигать ее из нижнего смотрового люка.
6. Устанавливаем крышку с устройством подачи топлива/воздуха.
7. Монтируется дымоход на дымовой патрубок. Им служит труба диаметром 114 мм, толщиной стенок 4 мм и высотой не менее 4-х метров. Часть остающаяся в помещении можно не изолировать, а та часть которая будет выходить на улицу лучше утеплить. Дымоход должен иметь строго вертикальное положение, любые наклонные участки исключаются.
8. Испытания можно проводить после того как установлен масло-бак. Для этого в чашу ставится немного бумаги, которая заливается горючим и поджигается. Как только бумага почти окончательно прогорела, отрывается подача масла.

Данный чертеж печи работающей на отработке неспроста дан с таким подробным указанием материалов. Именно такие детали и нужно использовать. Результатом работы такой печи с расходом топлива 1 – 1,5 л/ч, можно обогреть помещение площадью 150 м2.

Особенности масляной печи с наддувом

Обогреть частный дом площадью 100 м2 поможет печь, работающая на отработке, в конструкцию которой встроена принудительное нагнетание воздуха в зону горения. Данные преимущества очевидны:

• повышенная мощность;
• высокий КПД сжигания топлива;
• увеличить КПД использования тепла можно с помощью автоматизации устройства;
• экономичность.

Сделать такую печку на отработке несколько сложнее, кроме этого данная конструкция напрямую зависит от стабильности электроснабжения. В районах, где нередки случаи отключения электричества, понадобятся особые меры для обеспечения бесперебойного электроснабжения при помощи генераторов.

Самодельная печь с наддувом, работающая на отработке, это закрытый цилиндрический сосуд, внутри которого располагается знакомая нам камера дожигания, которая выглядит как труба с отверстиями. В нижней части конструкции располагается дверца открывающая доступ к топке и розжигу. К верхней части цилиндра приварен дымоходный патрубок, а при помощи обычной врезки сквозь боковую стенку или верхнюю крышку, принудительная подача воздуха в виде трубы с отверстиями.

На дне сосуда располагается топливо (отработка), которое подается автоматически во мере потребления. Методы подачи могут быть самыми разнообразными: при помощи поплавкового механизма или из емкости с помощью погружного механизма, все зависит от личных предпочтений. На рисунке изображена схема печи с нагнетанием воздуха, водяной рубашкой и топливоподачей при помощи поплавкового клапана.

При помощи небольшого количества растворителя или бензина отработка разжигается на дне емкости, после включается нагнетатель вентилятор. Как только топливо прогреется, оно начинает выделять пары, которые сжигаются с избытком кислорода. Как результат образуется мощный факел пламени, который распространяется по всем направлениям как видно на фотографии.

Совет. Эта конструкция отличается одной особенностью: из-за сильного пламени очень сильно раскаляется дно сосуда. В случае необходимости обогрева одного помещения, Снаружи напротив данной зоны устанавливают обдувающий вентилятор. В случае, когда требуется отапливать целый дом, печь снабжается водяной рубашкой.

Продукты горения, выходящие из емкости печи могут достигать довольно высокой температуры, порядка 400 0С. Как и в предыдущей конструкции, для того чтобы уменьшить теплопотери, дымоход необходимо снабдить теплообменником подключенным к системе отопления через накопительный бак. Это поможет увеличить эффективность печи до 80 – 85%.

Как изготовить простую печку на отработке с наддувом?

Для того чтобы изготовить печь на отработке с наддувом, потребуется старый пропановый баллон. В нем вырезаются отверстия для дымохода и дверцы, а также понадобится врезать трубу для подачи воздуха, ее диаметр не играет большой роли, но для нас идеальным будет 50 мм.

Отверстия в трубе делаются диаметром 9 мм по тому же принципу что и в обычной печке. Также потребуется сделать крышку с уплотнением из асбестового шнура. Для этого нужно будет отрезать верх баллона, для удобства к крышке можно будет приварить ручки.

Для того чтобы самодельная печь работающая на отработке могла функционировать в разных режимах и могла регулироваться ее укомплектовывают нужной автоматикой. Для этого потребуется приобрести контроллер с датчиками температуры, который связывают по схеме с вентилятором. В этом случае появляется возможность управлять температурой нагрева снижая или увеличивая производительность нагнетателя.

Довольно часто подобная конструкция делается без принудительной подачи воздуха. Вся работа напрямую зависит от тяги в дымоходе, а регулирование осуществляется при помощи заслонки вручную. Теперь, как сделать печь на отработке своими руками, имея чертежи, вы знаете. А как это работает в реальных условиях можно увидеть на видео:

Сделать обогреватель на отработанном масле – Новости Матери-Земли

ОБНОВЛЕНИЕ И ОБЪЯВЛЕНИЕ, март 2006 г.:

Я с интересом и некоторой озабоченностью прочитал письмо Мэри Хаммерсмит в выпуске за февраль/март 2004 г. относительно обогревателя на отработанном масле из выпуска за сентябрь/октябрь 1978 г. Я помогал строить этот обогреватель в 1978 году. Я использовал его у себя дома и написал о нем оригинальную статью.

Вот ложка дегтя: когда эта печь была спроектирована и построена, большая часть моторного масла была разработана для автомобилей с большим рабочим объемом докаталитической эры. Поскольку требования экономии топлива и федеральные нормы выбросов стали влиять на производителей автомобилей, им пришлось производить меньшие по размеру и более мощные двигатели, которые работали при более высоких температурах, чем старые двигатели, особенно с введением систем каталитического нейтрализатора в середине 19-го века.70-е годы. Впоследствии моторное масло иногда вскипало в картерах автомобилей, а в начале 1980-х годов в моторные масла из соображений безопасности добавляли антивскипающую присадку. Это значительно повысило температуру сгорания масла. Естественно, это повлияло на работу нагревателя на отработанном масле, и оригинальные НОВОСТИ МАТЕРИ-ЗЕМЛИ прекратили продажу планов, когда жалобы выявили проблемы.

В современных магазинных обогревателях на отработанном масле используется технология, отличная от нашей старой горелки капельного типа. Новые модели, одобренные UL и EPA, оснащены специальными подогревателями и системами впрыска с насосом, которые испаряют топливо для эффективного сгорания при высоких температурах. Разница между горелками на отработанном масле MOTHER EARTH NEWS и коммерческими моделями огромна, и я могу с достаточной степенью уверенности сказать, что EPA никогда не одобрило бы эту технологию, если бы она была промышленным устройством.

Ричард Фройденбергер
Хендерсонвилль, Северная Каролина

Что это, банки? Вы говорите, что стремительный рост цен на нефть, электричество, уголь и другие виды топлива вынуждает вас искать более дешевый способ обогреть свой магазин, гараж или дом предстоящей зимой?

Что ж, больше не царапайте! Потому что НОВОСТИ МАТЕРИ-ЗЕМЛИ здесь, чтобы рассказать вам о прекрасной маленькой печи, разработанной ее исследователями, которая почти ничего не стоит в строительстве и еще дешевле в эксплуатации (поскольку она сжигает отработанное моторное масло, которое десятки тысяч станций технического обслуживания по всему миру страна все равно раздаст бесплатно тому, кто ее утащит).

Это дешево, чисто и экологически безопасно!

Ага. Мы уверены, что вы, вероятно, уже съеживались при мысли о сжигании «старого грязного» картерного масла в обогревателе, установленном прямо здесь, скажем, в вашей милой чистой гостиной. Но обширные испытания, проведенные нашим исследовательским отделом, подтвердили две вещи: [1] слитое масло — при использовании в качестве топлива — может выделять значительное количество тепла, и [2] при подаче в правильно сконструированную горелку картерное масло сгорает как чисто и без заметного запаха.

И уж точно не кусаться! Старое моторное масло все еще доступно (в бочках на 55 галлонов) по запросу, по крайней мере, на трех из четырех заправочных станций на Североамериканском континенте. И хотя верно то, что небольшое количество автомобильных гаражей и заправочных станций теперь берут несколько центов за галлон за отработанное масло, столь же верно и то, что равное количество разбрызгивания окупится, если вы вывезете отработанное масло из картера. Все усредняется.

Кроме того, насколько могут определить экологически ориентированные исследователи MOTHER EARTH NEWS, по крайней мере по двум причинам, даже планета получает пользу, когда старое моторное масло сжигается в печи, которую вы видите здесь: [1] Каждый галлон отработанного сливного масла, который перерабатывается. «Ещё один раз» в качестве топлива примерно равно на один галлон свежей нефти меньше, которую нужно выкачивать из-под земли и перерабатывать, и [2] переработка отработанного моторного масла таким образом создаёт гораздо меньше загрязнения, чем — как это обычно делается — «утилизировать» жидкость, выливая ее на свалку, в реку, озеро или океан.

Как построить масляную горелку за 500 долларов… за 36 долларов!

MOTHER EARTH NEWS Печь на отработанном масле (которая выделяет больше тепла, чем некоторые масляные печи за 500 долларов, которые мы видели) может быть построена так недорого (примерно за 36 долларов) в основном потому, что ее основное «сырье» добывается из выброшенного электрического водонагревателя. . Такие обогреватели всегда доступны «бесплатно» в переулках за бытовыми приборами или в магазинах сантехники и отопления по всей территории США и Канады. Или, если вам нужен настоящий выбор юнитов на выбор, совершите короткую «шопинговую» поездку в ваш дружелюбный район или небольшую городскую свалку.

Просто убедитесь, что выброшенный водонагреватель, который вы подбираете, является моделью с электрическим нагревом (газовый нагреватель имеет вентиляционное отверстие, проходящее через его середину, что делает его слишком трудным для преобразования). И позаботьтесь о том, чтобы НЕ выбирать обогреватель с оцинкованным баком (его очень легко узнать по серебристому покрытию), так как оцинкованный металл при нагревании выделяет ядовитые пары. (Производители водонагревателей говорят нам, что только около 10% устройств, когда-либо произведенных здесь, в Соединенных Штатах, имеют оцинкованные баки. Так что присмотритесь. Шансы девять к одному в вашу пользу.)

Прежде всего, НЕ пытайтесь заменить бак электрического водонагревателя бочкой на 55 галлонов. Указанный нами танк — единственный путь по крайней мере по четырем причинам:

.

[1] Металлические стенки выброшенного резервуара водонагревателя как минимум в два раза толще стенок 55-галлонной бочки. И эта более тяжелая масса металла будет [а] накапливать и излучать тепло более эффективно и [б] противостоять выгоранию гораздо эффективнее, чем более легкая оболочка барабана. Наши эксперименты фактически показывают, что ожидаемый срок службы печи или печи, сделанной из хорошего выброшенного бака водонагревателя, может быть в пять раз больше, чем у сопоставимой печи или печи, построенной из 55-галлонной бочки. При осторожности бак водонагревателя должен прослужить даже всю жизнь.

[2] Стандартные 55-галлонные бочки имеют «ребра жесткости», которые уродливы и ничего не делают, кроме как мешают, когда бочки сверлят и режут во время их превращения в печи. Баки водонагревателей не имеют ребер, поэтому проблем с ними не возникает.

[3] Благодаря тонкой оболочке и ребрам почти невозможно превратить 55-галлонную бочку в герметичную печь с «контролируемым сгоранием». С другой стороны, тяжелые стенки и превосходная конструкция бака водонагревателя практически гарантируют герметичность конечного продукта.

[4] В наши дни существует такой оживленный рынок переработанных бочек, что стоимость бочек иногда достигает 7 долларов за штуку. Выброшенные водонагреватели, однако, может бесплатно забрать любой, кто их вывезет. А когда можно получить лучший продукт за меньшие деньги… почему бы и нет?

Выбирайте, выбирайте и планируйте заранее

Почти любой резервуар электрического водонагревателя емкостью от 30 до 50 галлонов должен прекрасно работать, если его преобразовать в обогреватель, работающий на отработанном масле. Нашим личным фаворитом, однако, является 40-галлонный блок (размером 20 дюймов в диаметре и 32 дюйма в высоту): с ним легко обращаться, он представляет собой красивую печь или печь и обычно поставляется в квадратном шкафу из листового металла, который можно довольно ловко разобрали некоторые внутренние части масляной горелки.

Излишне говорить, что любой выброшенный водонагреватель, который вы планируете переработать, должен быть очищен (от листового металлического покрытия и изоляции) «в поле», а его бак проверен на наличие чрезмерной коррозии или утечек (ищите пятна или полосы ржавчины). , обычно идущие от шва или сварки). Нет смысла таскать неисправный контейнер домой, а затем снова возвращать его на свалку.

ОК. У вас есть хороший, прочный танк, который вам нравится? Отлично. Поставьте его на край и представьте мысленным взором, как он будет выглядеть после того, как превратится в печь. Помните, что дверца доступа к готовому изделию должна располагаться напротив (или как можно ближе к противоположности) шва бака и всех неприглядных фитингов и отверстий в элементах.

Имейте в виду также, что есть очень много различий в мусорных баках водонагревателя. У некоторых просто естественно, что вся их фурнитура находится в правильных местах, а у других нет. Это может означать, что вам придется немного отклониться от нашего дизайна, чтобы любой конкретный переработанный контейнер справился с этой задачей. (Это «бродяжничество», конечно, может сыграть вам на руку. Например: благодаря «странному» фитингу, уже установленному на найденном нами резервуаре, мы могли установить круглую дымовую трубу шестидюймового диаметра на наш Готовая печь заключалась в том, чтобы сжать вентиляционную трубу, пока она не приобрела овальное поперечное сечение 5 X 7 дюймов. Конечно, это было немного больше работы, но это, безусловно, придало нашей печи вид изготовленной на заказ, «купленной в магазине»!)0003

Чтобы помочь в сборке, обратитесь к нашим схемам и фотографиям нагревателя на отработанном масле.

Легко!

Исследовательская группа MOTHER EARTH NEWS специально разработала этот обогреватель на отработанном масле как простой, собранный на болтах узел, который должен быть в состоянии собрать любой, даже достаточно знакомый с ручными (или электрическими) инструментами. СОВЕТ: Если у вас есть резак или доступ к нему и вы знаете, как им пользоваться, вы, вероятно, обнаружите, что «выжечь их» — это самый быстрый и простой способ сделать резку металла, которую требует этот проект. В противном случае электрическая сабельная пила — предпочтительно промышленная модель — является мощным удобным инструментом (даже если вам придется арендовать ее на несколько часов по текущей цене 12 долларов в день).

Начните сборку вашей печи, нанеся мелом все отверстия, которые показаны на схемах нагревателя на отработанном масле, которые вам нужно будет прорезать в стенках бака утилизированного водонагревателя, положить контейнер на бок и поджечь или выпилить дверцу доступа. Затем поставьте бак вертикально и вырежьте отверстия для дымохода и дымохода.

ПРЕДОСТЕРЕЖЕНИЕ: Не делайте отверстия для забора и дымохода больше, чем это абсолютно необходимо (если вы сделаете их слишком большими, они будут пропускать воздух, и вам нужно будет только вернуться позже и заполнить вокруг дымовых труб печным цементом) . На самом деле, лучше оставить отверстия чуть меньше (просто на всякий случай), а затем потратить несколько минут на то, чтобы подпилить их до нужного размера. На самом деле, в такой процедуре вообще нет «пустой траты времени», так как вы все равно захотите подпилить и сгладить каждый отпиленный или обожженный металлический край на готовой печи.

Теперь переверните бак на верхнюю часть и просверлите отверстия в дне контейнера для стойки трубы, которая будет поддерживать узел горелки печи. Затем сформируйте ножки печи в тисках, поместите их на дно печи, просверлите ножки и дно печи и прикрутите ножки на место. Подставка для труб также должна быть закреплена болтами, пока бак все еще перевернут.

Затем переверните старый бак водонагревателя правой стороной вверх (чтобы он стоял на своих новых «ножках») и используйте стандартные 3/4-дюймовые заглушки для труб, чтобы закрыть все отверстия для труб, которые были в контейнере, когда вы его нашли. . Пока вы это делаете, закройте отверстия нагревательного элемента квадратными стальными пластинами размером 1/8 x 3 дюйма, прикрепленными болтами к обеим сторонам стенки бака, чтобы сформировать «бутерброды».

Смотрите! Мы же говорили вам, что это совместный проект!

Суть дела

Сердцем нашего обогревателя на отработанном масле является блок горелки. Он состоит из перфорированной шестидюймовой чугунной сковороды, шестидюймового круглого куска перфорированной стальной пластины толщиной 1/4 дюйма и восьмидюймовой стальной сковороды, скрепленных болтами. сэндвич (с прокладками труб между основными компонентами). Узел поддерживается четырехдюймовым патрубком из трубы 3/4 дюйма и двумя фланцами пола 3/4 дюйма.

Каждая горелка, конечно же, должна иметь вентиляционное отверстие. В этом случае дымоход (или дымоход) из 6-дюймовой дымовой трубы, которая уходит не менее чем на шесть дюймов вниз в нагревательную камеру. Этот дымоход может быть оснащен заслонкой, если вы хотите (хотя мы не сочли такое дополнение необходимым). обернуть 1/4-дюймовый наружный диаметр трижды оберните вокруг него мягкую медную трубку, подведите нижний конец линии к положению непосредственно над центром узла горелки печи и сформируйте в трубке желоб питателя.

Когда медная трубка, обернутая вокруг вентиляционной трубы, покрыта 12-дюймовой большей (8-дюймовой) дымовой трубой, а колено 4-дюймовой дымовой трубы под углом 90° крепится сбоку от 8-дюймовой трубы, поэтому что он надевается на нижний конец медной трубки, образуется предварительный нагреватель. Эта особенность является одной из причин, по которой наша печь горит так эффективно и с таким чистым пламенем.

Затем к нижнему концу 4-дюймового колена прикрепляется 18-дюймовая 4-дюймовая дымовая труба и воронка или конус из листового металла (из «кожи» спасенного водонагревателя) диаметром примерно равен диаметру узла горелки плиты – крепится к нижней части трубы.

После сборки весь этот узел «предварительный нагреватель, 4-дюймовая дымовая труба, воронка» может свободно перемещаться вверх или вниз по своему усмотрению, если только вы не заблокируете его в оптимальном рабочем положении (горловина воронки должна быть примерно на дюйм выше верхнего края 8-дюймовой стальной сковороды). Без проблем. Небольшой воротник из листового металла, который опирается на верхнюю часть печи и который можно плотно зажать вокруг 4-дюймовой дымовой трубы после того, как она была поднята или опущена по мере необходимости, прекрасно дополняет счет как единственный фиксирующий механизм, который вам понадобится.

Последние штрихи

Дверца масляной горелки упирается в раму, прикрепленную болтами к внутренней стороне ее отверстия. Он закреплен кромкой, прикрепленной болтами к внутренней стороне одного из его краев, и оконной защелкой, прикрепленной болтами к внешней стороне противоположного края. Короткий кусок уголка, прикрепленный к двери в качестве ручки, облегчает снятие и замену всего узла в тех редких случаях, когда вам захочется его снять. А полудюймовое отверстие, просверленное в центре дверцы и закрытое небольшой заслонкой из листового металла, прикрепленной к маленькому болту, служит глазком (через который вы можете проверить пламя вашей печи, если у вас когда-нибудь возникнут вопросы о его цвете, высота и т.д.)

Покрасьте готовую печь матовой черной краской Thurmalox 270, установите устройство на место и закрепите его болтами, заполните узел горелки измельченным асбестом (или, что еще лучше, Insblock, асбестовым кирпичом, производимым компанией E.P. Green и продаваемым по всему миру). страна), а дно топки засыпать песком. Вы даже можете добавить к новому обогревателю декоративного металлического орла, если хотите действительно украсить его для гостиной! Подсоедините масляную линию с гравитационной подачей и дымоход в соответствии с утвержденными методами подачи топлива и вентиляции, затем зажгите, откиньтесь на спинку кресла и наслаждайтесь теплом!

Ага! Это действительно работает!

Если наши обширные испытания этой печи являются каким-либо показателем, вам придется пройти долгий путь, чтобы превзойти устройство как по экономичности, так и по тепловой мощности. Прототип, который мы собрали, обошелся нам в общую сумму в 36,14 доллара, и мы купили почти все, что входило в печь, кроме бака водонагревателя, из которого состоят ее кишки. Вы, вероятно, можете довольно легко сократить эту цифру пополам, если у вас есть хотя бы приличный выбор дымоходов, металлолома, винтов, болтов и т. Д., Валяющихся в магазине. В любом случае, у вас не должно уйти больше одного хорошего дня, чтобы собрать весь этот проект воедино… и каждый раз, когда вы можете добавить один долгий день к 36,14 доллара или меньше и получить печь за 500 долларов, вы ничего не сделаете. ‘ Плохо!

Но, конечно же, это только начало! Потому что единственное, что дешевле, чем строительство невероятно дешевой горелки на отработанном масле MOTHER EARTH NEWS, — это эксплуатация устройства после его сборки!

Во-первых, печь выбрасывает ужасно много БТЕ (нет, у нас нет никакого способа точно измерить ее тепловую мощность напрямую. Насколько мы можем подсчитать, горелка производит 21 000 полезных БТЕ в час, что достаточно для обогрева хорошо утепленного небольшого дома).

Во втором топка изливает все это тепло, просто потягивая свое топливо (при настройке на максимальную эффективность агрегат потребляет менее одной кварты масла в час. Это очень выгодно по сравнению с одной третью галлона (или больше! ), что эквивалентного размера (и очень дорогая!) ​​Коммерческая мазутная горелка выпила, когда наши исследователи проверили ее на нашей плите.

И в-третьих, топка НОВОСТИ МАТЬ-ЗЕМЛЯ была рассчитана на работу на «бесплатном» отработанном картерном масле! Поэтому неудивительно, что мы считаем, что наш маленький драгоценный камень может окупить свою скромную первоначальную стоимость менее чем за две недели. После этого он работает абсолютно бесплатно!

Есть причина для такой эффективности

Нелегко, конечно, придумать такую ​​экономию в наше время, если только не потрудиться над этим. Что и сделали наши исследователи.

Горелка на отработанном масле

MOTHER EARTH NEWS разрабатывалась несколько месяцев. Описанная здесь печь представляет собой «шестое поколение» нашей оригинальной конструкции. Откровенно говоря: если есть более простой, легкий в сборке, более экономичный или более эффективный способ [1] переработки отработанного моторного масла в [2] бесплатное тепло для предстоящей зимы, мы хотели бы знать об этом. Конечно, может быть, но пока кто-нибудь не покажет нам это, мы считаем, что наша печь «собери все вместе за один день из материалов стоимостью 36 долларов, а затем запусти ее на бесплатном топливе» — это почти лучший способ, которым вы можете». re собираюсь найти, чтобы согреться в холодные месяцы вперед.

Thurmalox 270 — потрясающая краска!

Это правда, что ребята из Исследовательского центра НОВОСТИ МАТЬ-ЗЕМЛЯ долго и упорно работали над созданием сверхпростой и сверхэффективной горелки на отработанном масле. И некоторые люди здесь, в редакциях, думают, что исследовательская группа журнала, возможно, даже работала немного дольше, чем необходимо, просто потому, что они боялись столкнуться с проблемой, с которой, как они знали, рано или поздно им придется столкнуться: что они будут рисовать? печь с раз она была закончена?

Как хорошо известно команде магазина НОВОСТИ МАТЕРИ-ЗЕМЛИ, ответ на этот конкретный вопрос найти совсем не просто. Деннис Беркхолдер, в частности, наносил больше слоев разных видов и марок и составов «гарантированной, термостойкой, новой, улучшенной, космической эры (и дорогой)» краски на большем количестве тестовых печей — а затем наблюдал, как все это сгорает. когда в первый раз зажгли эти печи или нагреватели, — чем он заботится о том, чтобы помнить.

Вкратце: сейчас очень много компаний продают ошеломляющее разнообразие «термостойких» (что бы это ни значило) красок, в которые — для всех практических целей — не стоит окунать кисть.

Тогда легко понять, почему Деннис или кто-то еще в исследовательской лаборатории просто поставил баллончик с краской Thurmalox 270 — еще одной из тех «термостойких» (что бы это ни значило) красок — на полку, не испытав пришел некоторое время назад. Очевидно, не было никаких причин подвергать его специальному испытанию. Очевидно, что это просто разочаровывает, как и все остальные «термостойкие» (что бы это ни значило) краски, которые не удавались в прошлом.

Так получилось, что Деннис, роясь в поисках чего-нибудь, чтобы побрызгать (а потом, конечно, снять) новую горелку на отработанном масле, нашел банку с образцом Thurmalox 270, спрятанную на задней части полки. «Можно попробовать, — рассуждал он. «Я знаю, что это не сработает, но тогда и ничего больше не сработает. Кроме того, это сэкономит нам время на поиски чего-то другого, что не сработает.

Представьте себе удивление Денниса (и всех остальных!), когда правильно распыленный и должным образом отвержденный Thurmalox 270 не только не отслаивался и не сгорал от новой плиты MOTHER EARTH NEWS во время всесторонних испытаний, но даже не трескался, не сходил с ума, или обесцветить! Привет! Эти ребята из Дампни знают, что делают!

Быстрый телефонный звонок на завод компании в Массачусетсе выявил несколько интересных фактов: [1] Thurmalox 270 отличается и работает так, как он работает, потому что он основан на силиконе, [2] краска была специально разработана, чтобы выдерживать постоянные температуры 1200 °F, и [3] он настолько хорош, что многие производители коммерческих печей используют его для окраски своих агрегатов на заводе.

Итак: вы можете купить другие «термостойкие» (что бы это ни значило) краски, произведенные другими компаниями, по 2 доллара за банку, а затем смотреть, как они испаряются или слезают, как свинья с чесоткой, когда вы впервые разводите огонь в своем доме. самодельная печка. Или вы можете выложить 6 долларов за банку за Thurmalox 270 и, если только вы не по неосторожности поцарапаете горелку, вам больше никогда не придется красить свою шикарно выглядящую печь.

Лично мы убеждены, что принимаем Турмалокс.

Как зажечь и использовать печь на отработанном масле

Пропитать асбест в нижней сковороде керосином. Затем свободно скомкайте несколько футов туалетной бумаги и положите ее на песок в задней части (под дымоходом) основной камеры горелки. Подожгите бумагу и пропитанный асбестом и заприте входную дверцу.

Теперь подождите, пока быстро горящая бумага не начнет подавать пылающий керосин, и керосин полностью нагреет узел горелки. Затем откройте клапан на линии отработанного масла (которая была проложена в соответствии с передовой практикой топливопровода), чтобы от 3/4 до одной кварты масла (если вы хотите получить максимальный нагрев) могли капать в горелку каждый час.

Вот оно! Пока вы продолжаете подливать отработанное масло в эту печь, она будет продолжать сжигать его таким же чистым и не загрязняющим окружающую среду пламенем, как те дорогостоящие печи, которые потребляют этот дорогой «настоящий» мазут.

Одного свечения хватает на несколько недель… даже на всю зиму!

ПРЕДУПРЕЖДЕНИЕ: НИКОГДА НЕ ПЫТАЙТЕСЬ ЗАПОЛНИТЬ ГОРЯЧУЮ ПЕЧЬ КЕРОСИНОМ, НЕ ОТКРЫВАЙТЕ ДВЕРЬ ВО ВРЕМЯ РАБОТЫ ПЕЧИ И НИКОГДА НЕ ИСПОЛЬЗУЙТЕ БЕНЗИН ИЛИ ДРУГОЕ ЛЕГКО ВОСПЛАМЕНЯЕМОЕ ТОПЛИВО ДЛЯ ЗАПУСКА ПЕЧИ!

Ведомость материалов

• Нагреватель (1) — выброшенный электрический водонагреватель, неоцинкованный, 30–50 галлонов
• Впускной канал (1) 3,00 $ Дымоход 12″ X 8″
• (1) 1,25 18″ X 4″ дымоход
• (1) .80 4″ колено 90 градусов
• (1) 1,00 10-футовый подвесной ремень
• (1) — 12-1/2″ X 6-1/4″ кусок листового металла
• (1) — кусок листового металла 23″ X 12″
• Дымоход (1) 4,75 Тяжелая дымовая труба 36″ X 6″
• (1) 1,00 6″ реверсивный стальной шпиндель (заслонка дымохода)
• Горелка в сборе (1) 4,00 6-дюймовая чугунная сковорода
• (1) 3,00 8-дюймовый стальной пробный поддон
• (1) 3,00 1/4″ X 6″ стальной лист
• (1) . 60 1/4″ X 12″ повторный болт
• (1) .20 1″ X 9″ длина E.M.T. (электрическая металлическая трубка)
• (1) .40 3/4″ X 4″ ниппель (резьбовая трубка)
• (2) 1,20 3/4″ напольный фланец
• Узел подачи топлива (1) 3,00 7 футов, длина 1/4″ Н.Д. мягкая медная леска
• (1) Рулон 30,00 3/8″ Н.Д. мягкая медная леска
• (2) 8,50 Уличные колена 2″ от наружной до внутренней резьбы
• (2) 6,20 2-дюймовые вентилируемые заливные пробки с наружной резьбой
• (2) Переходник 1,25 3/4″ с наружной резьбой на 1/2″ с внутренней резьбой
• (2) Ниппели с наружной резьбой 0,80 1/2″, закрытые
• (2) 5,60 Отсечные клапаны с внутренней резьбой 1/2″ на внутреннюю резьбу 1/2″
• (2) 0,85 1/2″ наружная резьба до 3/8″ Н.Д. развальцовка с наружной резьбой, с развальцовочными гайками
• (2) 0,75 1/4″ наружная резьба до 3/8″ Н.Д. развальцовка с наружной резьбой, с развальцовочными гайками
• (2) 5,20 1/4″ игольчатые клапаны, внутренняя резьба
• (2) Ниппели с наружной резьбой 0,4 1/4″, закрытые
• (1) . 90 1/4″ внутренняя резьба T
• (1) 0,70 1/4″ наружная резьба до 1/4″ Н.Д. раструб с наружной резьбой, с накидной гайкой
• Ножки, дверь и опоры (1) Плоский приклад 1,14 1/8″ X 3″ X 36″
• (1) 1,20 3/32″ X 1/12″ X 60″ плоский приклад
• (1) .60 1 ”X 1” X 8″ уголок
• (1) 1,05 оконная защелка
• (1) — 2″ X 2″ лом листового металла
• (45) 2,50 10-32 болты с полукруглой головкой с гайками, 3/4″
• (21) Болты с полукруглой головкой 1/4″ с гайками, 3/4″
• (3) Шурупы для листового металла № 10, 1/2″
• (8) Плоские шайбы 3/16″
• (6) Стопорные шайбы 3/16″
• (13) Стопорные шайбы 1/4″
• (4) Гайки 1/4″
• (1) 2,00 100 фунтов. мешок мелкий песок
• (1) Трубная заглушка .45 3/4″
• (1) 2,00 13 унций. баллончик с высокотемпературной краской (Thurmalox 270, $5,98)
• (1) 7,00 декоративных орлиных кастрюль с асбестом (Insblock: 37,92 долл. США за коробку – 6 912 куб. дюймов)
• Принадлежности (1) Зажим типа «крокодил» .25
• (1) .60 3/4″ ниппель с наружной резьбой, 2″
• (1) 2,95 3/4″ внутр. резьба на 3/4″ внутр. резьба запорный клапан
• (1) Уличное колено 1,05 3/4″ с наружной резьбой

Общая стоимость базовой печи без внешней сантехники: $36,14

Общая стоимость печи в комплекте с наружной сантехникой, аксессуарами, отделкой, промышленной краской и стоимостью чертежей: $123,02

Потребность в инструментах

• Электродрель
• Сверла 1/8″, 13/64″, 1/4″, 13/32″ и 1/2″
• Промышленная сабельная пила (аренда 12 долларов США в день) или резак
• Авиационные ножницы
• Отвертка
• Тиски
• Ножовка
• Рулетка
• Мел или карандаш
• Молоток
• Тиски или плоскогубцы
• Четыре С-образных зажима
• Плоский или полукруглый напильник
• Уровень
• Квадрат
• Труборез
• Инструмент для развальцовки
• Ассортимент концевых ключей
• Трубный ключ

Первоначально опубликовано как «Нагреватель на отработанном масле матери» в сентябре/октябре 1978 выпуск НОВОСТЕЙ МАТЬ-ЗЕМЛЯ.

Чем опасен самодельный нагреватель на отработанном масле?

Если вам нужен обогреватель на отработанном масле для вашего малого бизнеса, может возникнуть соблазн сделать это самостоятельно. Ведь ни для кого не секрет, что обогреватели профессионального производства стоят в копеечку. Но прежде чем вы достанете ящик с инструментами, есть несколько вещей, которые вы должны знать об опасностях самодельного обогревателя на отработанном масле.

Самодельные обогреватели на отработанном масле часто неэффективны

Хотя создание собственного нагревателя на отработанном масле может сэкономить вам деньги, многие из них работают неэффективно. Практически любой тип печи на отработанном масле может гореть внутри, но многие обогреватели, сделанные своими руками, испытывают трудности с передачей этого тепла во внешнюю область, которую на самом деле необходимо нагреть.

Самодельные печи на отработанном масле могут стать причиной загрязнения

Нагреватели на отработанном масле
— это экологичная альтернатива традиционным системам отопления, но — это всего лишь , если они правильно сконструированы. Некоторые самодельные печи на отработанном масле могут производить бездымное пламя, но в большинстве из них нет надлежащей системы фильтрации, позволяющей избавиться от вредных токсинов и сократить выбросы углерода.

Это загрязнение может быть опасным для вас и других ваших сотрудников. И когда отработанное масло не обрабатывается должным образом, это подвергает вас риску нарушения ваших обязательств перед смертью.

Самодельные отработанные масляные обогреватели могут быть небезопасными

Многие люди, которые делают самодельные масляные обогреватели из бывшего в употреблении, ставят их в своих гаражах, которые часто находятся в непосредственной близости от дома. Многие из этих самодельных устройств выделяют неприятные запахи и пары, которые могут вызывать тошноту и плохое качество воздуха, что может быть особенно небезопасно для пожилых людей и/или маленьких детей.

Мало того, обогреватели, сделанные своими руками, также могут быть более склонны к перегреву, возгоранию и, в некоторых случаях, даже к взрывам.

Самодельные обогреватели требуют более частой чистки

У коммерческих печей интервалы очистки намного больше, чем у самодельных печей. Например, нагреватели на отработанном масле Clean Burn нуждаются в очистке всего через каждые 1000 часов работы — самый продолжительный показатель в отрасли. Самодельные системы отопления нужно будет чистить гораздо раньше.

Страховые компании не могут одобрить самодельные обогреватели

Прежде чем приступить к работе с самодельным обогревателем, имейте в виду, что ваша страховая компания может не одобрить его. Если вы с энтузиазмом относитесь к своему самодельному устройству, обязательно заранее свяжитесь со своей страховой компанией и сообщите им о своих планах.

Если вы когда-нибудь столкнетесь с пожаром в своем доме или на рабочем месте из-за самодельного обогревателя и причините ущерб, ваша страховая компания может не покрыть его. Большинство компаний довольно строго придерживаются мер безопасности и строительных норм в отношении отопительного оборудования.

В результате многие страховщики не одобрят использование самодельного обогревателя на отработанном масле, если он не соответствует местным строительным нормам и не может пройти стандартную проверку безопасности.

Они нерентабельны в долгосрочной перспективе

Строительство собственного нагревателя на отработанном масле обойдется дешевле. Но со временем это на самом деле не рентабельно в долгосрочной перспективе. Коммерческие обогреватели работают более эффективно и помогают сократить расходы на отопление намного лучше, чем обогреватели, сделанные своими руками.

Чтобы узнать, сколько вы можете сэкономить, используя обогреватель коммерческого класса, воспользуйтесь нашим калькулятором экономии отработанного масла.

Узнайте больше о обогревателях на отработанном масле Clean Burn

Если вы хотите узнать больше о нагревателях на отработанном масле Clean Burn, свяжитесь с нами сегодня в Interstate Energy. Мы гордимся тем, что предлагаем лучшие и самые долговечные котлы и печи на отработанном масле в отрасли.
