Рубильник в щитке: Автоматический выключатель или рубильник? Что выбрать на ввод?

Чем Рубильник Отличается от Автомата, Особенности Конструкций

Разница между автоматом и рубильником

Чем отличается автомат от рубильника, когда применяются первый, и для чего используется второй? Какие конструктивные особенности и типы этих коммутационных аппаратов бывают?

Все это мы разберем в нашей статье, и для этого прежде всего рассмотрим конструкцию сначала рубильника, а затем автомата. Затем остановимся на вопросах, связанных с особенностями эксплуатации этих коммутационных аппаратов и сферах их применения. Это позволит вам не только увидеть кардинальные различия между этими аппаратами, но и понять их с чем это связано.

Содержание

• Конструкция рубильника и автомата
  • Конструкция рубильника
  • Конструкция автомата
• Особенности применения автоматов и рубильников
• Вывод

Конструкция рубильника и автомата

Начнем мы наш разговор именно с конструкции и типов автоматов и рубильников. Уже только эта тема позволит вам понять их принципиальное отличие.

Конструкция рубильника

На данный момент вы можете встретить огромное количество рубильников как по назначению, так и по конструкции. Для начала давайте разберем конструкцию простейшего рубильника, а затем разберем наиболее популярные модификации и виды рубильников.

Простейший рубильник

• На фото выше представлен трехполюсный рубильник с возможностью одновременного отключения всех трех полюсов. Некоторые трехполюсные рубильники выполнены с возможностью поочерёдного отключения каждого полюса. Для нашего варианта для этого необходимо было бы снять черную связующую ось и тогда каждым полюсом можно было бы управлять отдельно.

Обозначение разных типов рубильников на схемах

Обратите внимание! На схеме обозначение рубильника с управлением сразу тремя фазами и по отдельности каждой обязательно указывается. Для этого в трехфазной схеме между ножами рубильника рисуется 2 полоски, которые обозначают, что рубильник управляет сразу тремя фазами – на рисунке вариант Б. Для рубильников с пофазным управлением, такой полоски не делают. Если же вы имеете дело с однолинейной схемой, то рубильники с пофазным управлением обычно обозначаются трехфазными, без той самой пресловутой полоски.

• Каждый рубильник имеет нож и губки, в которые входит нож. В нашем случае нож закреплён снизу болтами, а в верхней части он входит в губки. Обычно губки имеют специальные усиливающие пружины, которые, которые сильнее зажимают губки, тем самым обеспечивая лучший контакт между ножом и губками.
• Для рубильника крайне важно обеспечить надежный контакт именно между ножами и губками. Ведь это наиболее «слабое место» всех рубильников. Для этого губки необходимо периодически обжимать, а пружины менять.

Рубильник с подвижными губками

• Но существуют рубильники и с подвижными кубками, как на картинке выше. Кроме того, для более удобного и безопасного управления созданы специальные механизмы управления, которые позволяют включать и отключать ножи или губки. То есть, подвижными в рубильниках разных конструкций могут быть как ножи, так и губки. Главным остается одно – это коммутационный аппарат, которые не имеет ни защит, ни дугогасительных контактов, для отключения токов нагрузки либо короткого замыкания. Более подробно о этом мы поговорим ниже.

Рубильник с дугогасительными камерами

• Хотя некоторые модели рубильников оборудуются дугогасительными камерами. Но используются такие модели преимущественно в сетях освещения. В силовых сетях такие рубильники хоть и могут быть установлены, но отключать ими нагрузки нельзя.

Перекидной рубильник простейшей конструкции

• До этого мы рассматривали преимущественно так называемые разрывные модели рубильников. Но существуют еще и так называемые перекидные модели. Особенность данного вида коммутационных устройств состоит в том, что он имеет три положения – включено в одну цепь, включено во вторую цепь и отключено.

Современный перекидной рубильник

• Кроме того, вы часто может встретить еще такое название как реверсивный рубильник. По сути это тоже перекидной рубильник. Его используют для быстрого изменения вращения двигателя, либо для переключения с одного питания на другое. Некоторые из таких моделей даже позволяют оперировать под нагрузкой.

Перекидной рубильник с возможностью отключения под нагрузкой

Конструкция автомата

Автомат – это сокращенное название от «автоматический выключатель». Его основная задача — коммутирование электрических цепей под нагрузкой или под напряжением.

Кроме того, автомат отличается от обычного выключателя нагрузки тем, что он имеет встроенные защиты. То есть, автомат — это коммутационное устройство, предназначенное для включения и отключения токов нагрузки или токов короткого замыкания, которое имеет встроенные защиты.

Конструкция обычного автоматического выключателя	Как вы можете видеть на видео, автомат состоит из контактной части предназначенной для подключения кабеля или провода. Затем мы имеем основные или силовые контакты. Рядом расположена дугогасительная камера. От силовых контактов через специальный подвижный поводок цепь проходит через расцепитель и на второй контакт автомата.
Электромагнитный расцепитель	И если назначение всех элементов более-менее понятно, то назначение расцепителя может вызвать вопросы. Поэтому давайте разберемся с этим элементом. Расцепитель представляет собой катушку. При прохождении через нее строго оговоренного тока, рычаг или коромысло (зависит от типа автомата), выбивает защелку, которая фиксирует автомат во включенном положении. В результате автомат под действием пружин мгновенно отключается.
Тепловой расцепитель автомата	Но инструкция говорит нам, что отдельные виды автоматов содержат еще и так называемый тепловой расцепитель. Его суть состоит в том, что имеется пластина, выполненная из двух разных материалов. При тепловом нагреве эти два материала расширяются с разным коэффициентом. В результате тепловой расцепитель изгибается и так же выбивает защелку включенного положения автомата.
Конструкция автоматического выключателя	Как видите конструкция автоматов значительно более сложная. А если добавить сюда, что автоматы могут быть одно-, двух-, трех- и четырехполюсными, могут быть с блок-контактами и без них, могут иметь пружинный, ручной или двигательный привод, то разница в конструкциях рубильников и автоматов очевидна. И это мы еще забыли упомянуть о таких различиях как номинальный ток отключения, токоограничение, тип установки, виды расцепителей (ведь мы упомянули только два наиболее распространенных варианта) и многие другие различия в конструкциях.

Обратите внимание! При срабатывании защит автомата визуально ручка его включения может находиться во включенном или же среднем положении. При этом при попытке включить автомат у вас ничего не выйдет. Для этого его необходимо сначала взвести. Сделать это можно своими руками. Для этого ручку автомата достаточно до предела отвести в отключенное положение, а уже затем включать.

Особенности применения автоматов и рубильников

Перед тем, как подключить рубильник, автомат или другой коммутационный аппарат, необходимо четко понимать его назначение. Для этого давайте разберем назначение интересующих нах позиций, а также наиболее распространенные места их установки.

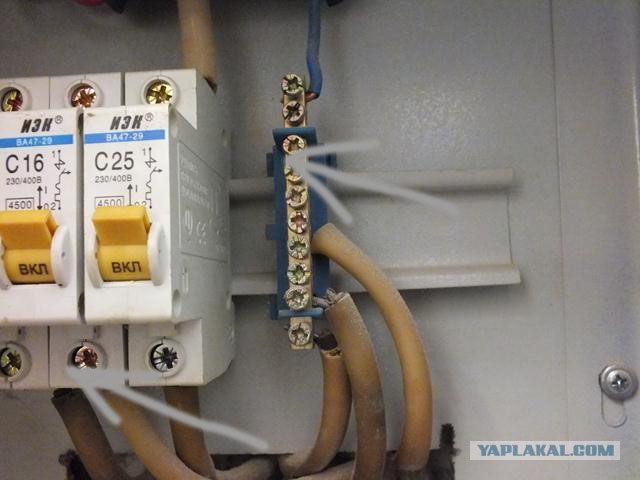

Установка рубильников и автоматов в распределительном шкафу

• Начнем с более простого рубильника. Они предназначены для монтажа в электроустановках преимущественно закрытого типа. Современные модели конечно имеют неплохую защиту от влаги и пыли и не имеют токоведущих частей доступных для прикосновения, но устанавливать рубильники все равно лучше в щитах.
• Рубильник предназначен для коммутации сетей без напряжения, под напряжением и иногда под незначительной нагрузкой. Объясним это более простым языком: оперировать рубильником можно, когда все электроустановки, питающиеся от него, выключены. В этом случае, отключением рубильника вы снимаете с них напряжение.

Схема подключения реверсивного рубильника для переключения питания между основной сетью и автономным источником питания

• Для того чтобы отключать рубильник под нагрузкой, он должен иметь дугогасительные камеры. И даже в этом случае коммутировать им значительные токи не рекомендуется. Максимум это нагрузка сети освещения, либо ток холостого хода трансформатора.

Обратите внимание! Наверняка вы можете услышать истории о том, как рубильниками отключались мощные двигатели в работе, как отключалось освещение нескольких домов и тому подобное. Но поверьте, это дело случая. И если это получилось однажды, то второй раз может привести к выгоранию рубильника и серьезным травмам экспериментатора. Именно поэтому, согласно нормам ПУЭ, рубильники должны устанавливаться в местах, недоступных для неквалифицированного персонала.

• Теперь, что касается автоматов. Эти коммутационные аппараты предназначены для коммутации цепей без напряжения, под напряжением и под нагрузкой. То есть, автоматом мы без проблем можем отключать нагрузку, соответствующую его номиналу. Более того, благодаря наличию встроенных защит автомат способен сам отключиться при превышении номинальных параметров. Ни один рубильник на такое не способен.
• Но у автоматов есть один, хоть и не значительный, но минус. Визуально определить положение его контактов достаточно сложно, ведь в отличии от рубильника их не видно. То есть, отключив автомат, вы не можете быть уверены, что он отключен. Именно поэтому нормы охраны труда требуют предварительной проверки отсутствия напряжения на контактах автомата.
• С рубильником все проще — вы можете визуально увидеть, что он отключен. Именно поэтому зачастую рубильники используют как вводные коммутационные аппараты на распределительный щит. А уже после них устанавливаются автоматы, которые не только коммутируют каждую определенную группу потребителей, но и защищают ее.

Для защиты питаемой цепи после рубильника устанавливаются предохранители

• Если рубильник устанавливается для питания какой-то определенной группы потребителей, то сразу после него должны устанавливаться соответствующие по номиналу предохранители. Они будут защищать линию в случае короткого замыкания.
• Современные рубильники не имеют открытых токоведущих частей, а иногда у них есть даже автоматика для рубильника, но уже далеко не всегда обеспечивается визуальный контроль положения контактов. Это с одной стороны нивелирует преимущества рубильников, с другой стороны — более безопасно.
• Такие изделия часто используют вместо пакетных переключателей. Их устанавливают перед счётчиком, во вторичных цепях, а также в оперативных сетях постоянного тока.

Вывод

Ручка рубильника, торчащая из распределительного щита, стала определенным атрибутом старых электрических распределительных сетей. Но в последнее время рубильники используются все реже. Ведь главное их преимущество – цена, в последнее время имеет все меньшее значение.

Автоматы более функциональны, безопасны, менее громоздки и удобны в эксплуатации, поэтому они медленно, но уверенно отвоевывают у рубильников места в распределительных щитах. Ведь везде вместо рубильника можно поставить автомат, а вот рубильник вместо автомата поставить удаётся далеко не всегда.

Рубильники (силовые разъединители) ABB серий OT и E200 / Дестроим! – CS-CS.Net: Лаборатория Электрошамана

Рубильники (разъединители) ABB серии E200 и OT

И снова я радую вас свежими постами после некоторого затишья. Затишье было вызвано тем, что я активно жог: придумывал новые идеи, пинал заказы, работал в полях (собирая щитки и подключая некоторые из старых заказов вместе с Напарником).

Внимание! С осени 2015 года серия рубильников E200 наконец-то снята с производства! Вместо них уже есть новые рубильники серии SD200. Читайте про них пост и НЕ используйте серию E200.
А если вы видите проект, в котором до сих пор написано E20x — УБЕЙТЕ проектанта, не платите ему денег, потому что он вообще НЕ знает ничего и не умеет делать проекты!

Данный пост зрел долго, и отлично совпал с несколькими свалившимися на меня подряд вопросами: «А почему вы вот тут настойчиво заявляете что нужен рубильник! Да я поставлю автомат вместо него и ладно, шо вы ругаетесь?» и вопросами вида «А чем рубильник лучше автомата и где что надо ставить?». Вот чтобы ответить на них — я пишу этот пост, потому что у меня очень удачно сломался корпус у одного из рубильников, и я решил его разобрать и зафоткать. А чтобы было интереснее — прикупил дешёвый рубильничек другой серии (OT25) и тоже его разломал и зафоткал. Поехали читать!

Итак, сначала часть теоретическая. Рубильник (или силовой разъединитель) — это обычный выключатель, но мощный. Задача рубильника — всего лишь отключить питание на какую-нибудь линию. Вот для этого их и используют. Собственно на этом объяснение можно было бы закончить. Но нет =) Мы применим его к нашим щиткам и нашей работе, и опишем подробнее =)

Итак, рубильник может быть полезен вот где. Во-первых, на вводе. Потому что в ПУЭ дословно написано о том, что перед счётчиком должен стоять какой-либо коммутационный аппарат, которым можно счётчик обесточить для его замены/поверки. В некоторых случаях роль рубильника может сыграть вводной автомат, а в некоторых удобнее будет поставить сначала рубильник, а потом уже, после счётчика, автомат.

Во-вторых, рубильник технически проще: там нет ничего, кроме контактов. А значит, он надёжнее автомата, в котором есть ещё и всякие токовые расцепители. И аналогично, на ответственные места на приходящий с подстанции/ввода вводной кабель лучше всего ставить первым делом рубильник: выключил его и меняй что хочешь и как хочешь.

В-третьих, в некоторых случаях, например при использовании неотключаемых линий, нам требуется именно выключатель, чтобы отключать питание щитка. Ещё хорошим тоном является начинать щиток с рубильника: будет куда заводить питающий кабель.

Меня ещё часто спрашивают о том, надо ли разрывать ноль рубильником на вводе в щит. Многие боятся того, что это ж ноль — вдруг он будет включаться позднее чем фазы или не включится вообще, и рубильник устроит «отгорание нуля» внутри щита.

Я всегда разрываю рубильником ноль на вводе в щите и вот почему. Во-первых, в бытовом строительстве (дома, коттеджи) нам часто навязывают систему заземления «TT» (напоминаю пост про вводы), в которой в случае разных аварий на нулевой провод может прилететь всё что угодно — вплоть до фазы. Если рубильник рвёт ноль — то он полностью обезопасит вас от таких аварий. Во-вторых, если говорить про сборку щитов, то ноль на рубильнике даёт нам удобную точку для подключения вводного кабеля, понятную интуитивно: Землю (PE) — на шинку, а всё остальное — в одно место щита, на главный вводной рубильник.

НЕ разрывать ноль рубильником надо только в одном случае: если вы делаете ЩУ/ВРУ для системы заземления TN-C-S, в которой ноль ввода считается PEN-проводником, и этот PEN-проводник ни в коем случае нельзя отключать, а надо сразу же вести на шину заземления.

Если вас волнует то, что ноль у рубильника может отвалиться или включиться позднее, то специально для вас в рубильниках OT выпускаются специальные дополнительные полюса, которые включаются первыми, а выключаются последними. Я ставлю обычные нулевые полюса OTPS80FP (для рубильников OT на 63 и 80А) или OTPS125FP (для рубильников OT на 100 и 125А), и за все годы сборки щитов только один полюс оказался бракованным — он просто не включался.

В модульных рубильниках SD200 (и старых E200) задержка между включением нуля и фаз мала, и техника не успевает её заметить. А для совсем параноиков напоминаю, что сейчас все щиты имеют на вводе реле напряжения. Так что если с нулём в рубильнике на вводе будут проблемы — то нас спасут эти реле.

Некоторые кулибины применяют в качестве рубильника автомат большого номинала. Скажем, при вводном в 25А ставят автомат на 63 и радуются. А некоторые дублируют вводной автомат в этажном щитке и в квартирном. Вот этого всего не надо делать! Вводной автомат должен быть ОДИН — там, где ему место. Если он стоит в этажном щитке — ставьте в квартирном рубильник!

Ну а теперь переходим с мутных слов к делу. Итак, у ABB осталось две серии рубильников. Это E200 и OT. Последняя серия идёт на замену E200, и лучше всего использовать именно её. Давайте я опишу краткие особенности этих серий.

Серия E200 — это простые модульные выключатели в формате автомата. Ручка у них может быть двух цветов: красного и серого. Бывают от одного до 4х полюсов. На вид они достаточно хлипенькие и сейчас делаются в Болгарии. Кроме как включать-выключать они ничего не могут. Их плюс — это минимум места, занимаемого ими в щитках (рубильников OT меньше 3х полюсов не бывает в принципе) и лёгкость переключения: справятся даже самые слабые пальцы.

Обозначаются они просто и тупо в лоб: E20<число полюсов><цвет ручки: r — красный; g — серый>. То-есть E202r 63 означает двухполюсный рубильник с красной ручкой на ток до 63 ампер. Это, кстати, моя складская позиция — популярный товар, который я ставлю в свои щитки.

Рубильники серии OT имеют гораздо более широкий ряд возможностей и легко описываемого стандарта обозначений не имеют. Зато имеют адский механизм, который перещёлкивает их резко, не давая образоваться дуге между контактами в момент включения-выключения. Имеют кучу аксессуаров в виде дополнительных полюсов (можно, например, сотворить аж пятиполюсный рубильник из обычного трёхполюсного), видов ручек (на рубильник, на щит, на шкаф) и даже сразу выпускаются во влагозащищённом корпусе, чтобы, например, поставить его на стену дома. Ещё они же бывают реверсивные (с положениями I-0-II), и их можно использовать для переключения питания с Сети на Генератор, организации байпасса стабилизатора/UPS и прочего подобного.

Минус их вот какой (для нас). Во-первых, переключить его сможет только человек с сильными пальцами. Какая-нибудь милая и нежная женщина — нет. И ещё они бывают минимум на три полюса, отжирая лишние модули однофазного щитка.

Свой выбор серий я делаю вот как. Если щиток однофазный, бюджетный, или на небольшие токи (до 40А), то я ставлю E202r 63. Если же щиток будет использован при бОльшем номинале вводного автомата (40-50-63А) или трёхфазный, то я ставлю рубильник OT63F3 (трёхполюсный на 63А). И если существует необходимость разорвать 4 полюса — заказываю 4х полюсные рубильники. И реверсивные тоже по необходимости.

Ток у рубильников я всегда беру на 63А. Это самая ходовая позиция всех складов, и она же позволяет в случае нехватки материалов быстро брать рубильники из запаса. Скажем, если я собираю два щита, и в обоих рубильники на 63А (при том, что один щит для вводного автомата в 25А, а другой — для 40А), то, если пришёл только один, и надо срочно дособрать другой щит (придержав первый) — можно легко это сделать, потому что позиция одна и та же.

Вот какие рубильники валялись у меня дома:

Виды зажимов разъединителей серии E200 и OT

Самый левый, как вы понимаете — это E202r 63, потом OT25E3, и потом OT63F3. 63й — это для заказа, поэтому разбирать его не будем. А вот первые два препарируем, потому что интересно узнать, что там внутри. В принципе, когда берёшь рубильники в руки, сразу видно, что серия OT — суровая. Такое впечатление, что её проектировали суровые челябинцы. И продумана она лучше, конечно. Вплоть до того, что на рубильнике понаписаны все обозначения и эксплуатационные данные, а на коробке есть чертёж отверстий для крепления рубильника на монтажную панель (вырезали ножницами картонку из коробки, приложили, наметили отверстия).

Маркировка рубильника ABB OT63F3

Начинаем с простого пациента. На форумех MasterCity ходили слухи, что эти-де рубильники разрывают полюс в двух местах, и как такового подвижного контакта у них нет.

Тут, наверное, надо сказать пару слов о подвижном и неподвижном контакте. Исторически рубильник, как я пытался написать выше, применялся для создания видимого глазом разрыва линии. То-есть, повернул суровый мужик ручку, контакты отодвинулись, и он глазами это видит. Обычно рубильник делался так: одни контакты были неподвижные, а другие двигались и соприкасались с ними.

А потом люди додумали головой и решили делать рубильники вот как. Сверху они ставили неподвижный контакт, а снизу — подвижный. И подводили приходящее питание к неподвижному контакту. Суть всех этих манипуляций — безопасность: если что-то сломается в механике, то неподвижный контакт, который под напряжением, останется как был с бОльшей вероятностью, чем подвижный. А подвижный пускай падает хоть куда =)

Собственно, если посмотреть внимательно на схему, нарисованную на автомате, рубильнике или ещё чём, то обычно верхние контакты — неподвижные, а нижние — подвижные (заглавное фото). Именно отсюда растут ноги у правила «приходящее питание — всегда сверху».

Итак, берём сверло и смело высверливаем все заклёпки:

Препарируем рубильник E202r 63: высверливаем заклёпки

…и обнаруживаем, что эти рубильники составляются из одинарных модулей на заклёпках. А так как у этого рубильника треснул корпус только у одного из полюсов, то теперь у меня есть однополюсный рубильник на 63 ампера. Надо его будет кому-нибудь типа соседки в щиток поставить 😉

Двухполюсный рубильник состоит из двух отдельных

Открываем корпус и РЖЁМ! Конструкция — ЖЕСТЬ =) Но самое интересно — это полное несоответствие схеме! На фотке выше видно, что рубильник выключен. Рычажок вниз. Нарисовано что верхние контакты — неподвижные. Теперь смотрим на фотку ниже. Там рычажок тоже внизу. То-есть, правый контакт по фотке — это верхний. И что же? Всё наоборот! Он подвижный. Гы гы гы гы гы гы =))

Внутренности рубильника E200: подвижный и неподвижный контакт

Вот можно рассмотреть внимательно весь механизм во включённом состоянии:

Внутренности рубильника (рубильник включен)

В общем, над этими рубильниками я поржал знатно. Я и до этого относился к ним скептически, а теперь стало ещё веселее. Но с другой стороны — не всё так плохо, чтобы наводить панику «Ах, E200 — дерьмо, и срочно все меняйте их». Как я уже писал выше, я их использую в щитках (и буду использовать) в случае, если щитком пользуется персонал со слабыми пальцами, и если в щитке приходится драться за каждый модуль, а ввод позволяет поставить такой рубильник с запасом по току.

А вот с серией OT было веселее. Если с E200 было опасно не сломать сам рубильник неловким движением, то при разбирании серии OT было опасно не сломать пальцы или не получить пружиной в глаз. Сейчас вы узнаете, почему. Как минимум потому, что эти рубильники производят горячие финские парни, видимо, по совету с суровыми челябинскими мужиками. Потому что так просто разобрать его никак не удалось. Я-то думал что сейчас, опа, поддену отвёрточкой пару защёлок — и он откроется.

Ага, ЩАЗ! Защёлок я не нашёл вовсе. И мне помогли только кусачки с победитовыми напайками. Которыми удалось после пяти минут мучений и мата кое-как надцарапать и надломать уголок корпуса.

Попытка разломать OT25 не удалась =)

Дальше дело пошло… всё равно с трудом! =) Ох, у ABBшников наверное икается и сердце кровью обливается, когда они видят как ломают их мега-продукцию!

Кое-как обкусыванием корпуса мне удалось вскрыть механизм привода. И вот тут — одни респекты. Собственно, снова кусочек теории. Дело в том, что рубильник могут выключать ещё и под нагрузкой. Как там писали?

В 11 часов 18 минут по московскому времени Василий Петрович Чуйченко, главный энергетик Юго-западного округа, недрогнувшей рукой опустил рукоять рубильника, оставив без света два десятка домов. В числе их был и дом, где стоял Сервер.

© Чёрный Модератор

Так вот если сделать так, как описано в тексте, то при отключении рубильника под нагрузкой возникнет огромная (или не очень) дуга. В некоторых случаях такая дуга может даже поддерживаться сама собой, пока всё вокруг не посгорает (обратимся к видюшкам столетней давности). В видюшке, конечно, дан пример для высоковольтной линии. В наших 220/380 можно ожидать мощной искры. И чтобы уменьшить риск её образования при отключении рубильника, рубильник надо выключать резко.

В случае с E200 — вся надежда на человека. Если он будет выключать его обычным движением — всё будет хорошо. Если мееедленно и вдумчиво в час по чайной ложке — есть шанс получить дугу на контактах.

В серии OT люди подумали и сделали хитрый привод: человек вращает кулачок неровной формы. С одной стороны он выступает больше, с другой — меньше. И этим выступом кулачок давит на шток, который, в свою очередь, двигает контакты. А чтобы кулачок вращался рывком, он снабжён пружиной. А чтобы было СУРОВО — пружин аж 4 штуки! Я говорю: без Челябинска тут не обошлось, явно!

Механизм действия рубильников серии OT

Вот так этот кулачок ставится и давит на белый шток =)

Работа механизма: кулачок, поворачиваясь, давит на шток контактов

Вот так устроены зажимы для кабеля. В 25-амперной версии это просто сплющенные пластинки, которые прижимают кабель. В версии на 63 ампера зажимы более брутальны и имеют бОльшую площадь прижима. Обратите внимание и на такую мелочь: место, где нарезана резьба для винта, имеет утолщение, чтобы эту резьбу не сорвал даже пьяный в хламину ЖЭКовский электрик, если ему когда-нибудь придётся ставить такой рубильник. Ну и о том, что все винты не выпадают, говорить уже не приходится.

Один из зажимов рубильника OT на 25А

Дораскурочим рубильник дальше и заценим контактные группы. Собственно, всё видно и так. Такая конструкция контактов есть, пожалуй, у контакторов/пускателей. Когда каждый контакт ещё и подпружинен. Ну и разрыв цепи здесь делается по взрослому: с обеих сторон, и все внешние контакты — неподвижные. Можно подавать что угодно и как угодно.

Контактная группа рубильника ABB OT25

Выводы даже не надо делать. Если вы хотите нестандартные функции (реверсивный рубильник и прочее) это однозначно серия OT. Если вы хотите злобный рубильник, который можно крутить по 50 раз в день и ещё и под нагрузкой — это тоже серия OT.

Но если вы собираете мелкий щиточек на хилый ввод, и вам дорог каждый модуль (бывает и такое) — то вы можете поставить E200. И если щитком будет пользоваться домохозяйка — тоже посмотрите в сторону E200. Но статистика неумолима: примерно один рубильник из 15ти может быть браком.

И ещё скажу пару слов про реверсивные рубильники серии OT. Специально мне сейчас его сфоткать негде, поэтому дам ссылками на свои же фотки щитов. https://cs-cs.net/wp-uploads/2012/06/Vna13-Revers.jpg, вот они на витрине у Игорь Валентиновича https://cs-cs.net/wp-uploads/2012/06/ElM05-Klemms.jpg и вот они в мега-щитке для коттеджа: https://cs-cs.net/wp-uploads/2012/04/KSh22-Rubiln.jpg.

Реверсивный рубильник — это переключатель с одного положения на другое. Обычно их используют для переключения силового питания. Скажем, с одного ввода на другой или с сети на генератор. Разница только в том, что для безопасности и полного отключения линии есть и третье положение, когда не выбран ни один ввод.

Мнемонически это можно записать так: I-OFF-II. И по идее, у таких рубильников должно быть три группы контактов: Общий, I и II. Но в серии OT мы сталкиваемся с фишкой, которая вызывает взрыв мозга у непосвящённых людей, привыкших к стандартным рубильникам. В серии OT реверсивный рубильник представляет собой два обычных рубильника, поставленных рядом и соединённых специальным приводом. Привод имеет три положения (те самые I-OFF-II) и управляет этими двумя рубильниками. В положении «I» включен только левый рубильник. В положении «II» — только правый. И как такового общего контакта у них нету, и его надо сделать самому, соединив рубильники с одной из сторон параллельно.

На фотке https://cs-cs.net/wp-uploads/2012/06/Vna13-Revers.jpg хорошо видно, как это сделано. Здесь этот рубильник переключает питание между генератором и сетью. Сеть и генератор заведены на верхние контакты двух рубильников сборки, а нижние контакты соединены параллельно. А чтобы схема была универсальной, и можно было подключить не генератор (может он и не нужен), а стабилизатор или UPS, то сделано два блока клеммников. Один — до рубильника, второй — на рубильник «II». Питание до рубильника мы подадим на стабилизатор/UPS, а на рубильник «II» подадим чистое питание. И тогда этот же рубильник у нас работает как правильный и качественый байпас, без кулибинства.

Особо отмечаю важный момент! Реверсивные рубильники занимают в два раза больше места по высоте и идут без ручки в комплекте!! Выбирая под них щиток, БУДЬТЕ ВНИМАТЕЛЬНЫ! В обычные Europa/Unibox они не влезут: не закроется дверь щитка! В UK500 не проверял, в Europa IP65 и в AT/U встают без проблем!

Чтобы не лазить по каталогам, даю инфу для справки (мои ходовые позиции):

1SCA105338R1001 ABB OT63F3C Рубильник реверсивный до 63А 3х-полюсный (без ручки)
1SCA108319R1001 ABB OHBS3/1 Ручка управления (чёрная) прямого монтажа для рубильников OT16..125F
1SCA108688R1001 ABB OHRS3/1 Ручка управления (красная) прямого монтажа для рубильников OT16. .125F

Вот и на этом — всё. Жжом дальше! =)

UPDATE: Есть ещё одно дополнение, про которое я забыл, а мне напомнили: важно ещё и то, что рубильники номиналом в 16, 25, 40А имеют высоту меньше, чем высота щитка и, если поставить их в обычный щит на DIN-рейку, то они будут находиться где-то внутри щитка и ими будет совсем неудобно пользоваться. Поэтому самый удобный номинал — это рубильники на 63А, которые отлично влезают в щиток.
