Розетки как правильно подключить: Как подключить кабель к розетке | Полезные статьи

схема подключения. ⋆ Руководство электрика

Содержание статьи

• 1 Как подключить розетку.
• 2 Подготовка к подключению розетки.
• 3 Как подключить розетку самостоятельно.
• 4 Как подключить двойную розетку.

Как подключить розетку.

Нашу жизнь просто невозможно представить без электрических приборов. Большое количество бытовой техники уверенно вошло в наши квартиры, чтобы облегчить домашнюю работу и информационное пространство. Поэтому всё чаще требуется установка новой розетки для подключения различных электроприборов.

Какие правила нужно соблюдать при монтаже электрической розетки, как правильно подключить одинарную и двойную розетки, какие инструменты понадобятся и другие нюансы мы расскажем в этой статье.

Рис.1 — визуальная схема подключения розетки

При выполнении работ по подключению розетки необходимо:
1. Перед электромонтажными работами обязательно нужно обесточить проводку на вводе в дом или квартиру.
2. Внимательно изучите прилагаемую инструкцию к изделию и следуйте её указаниям.
Не игнорируйте данные рекомендации, т.к. это может спасти вам жизнь.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

• определиться с выбором типа розетки и приобрести её;
• проложить провод к месту расположения будущего разъёма электросети;
• подготовить необходимый для монтажных работ инструмент;
• выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

• наружные;
• внутренние;
• одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Как подключить розетку самостоятельно.

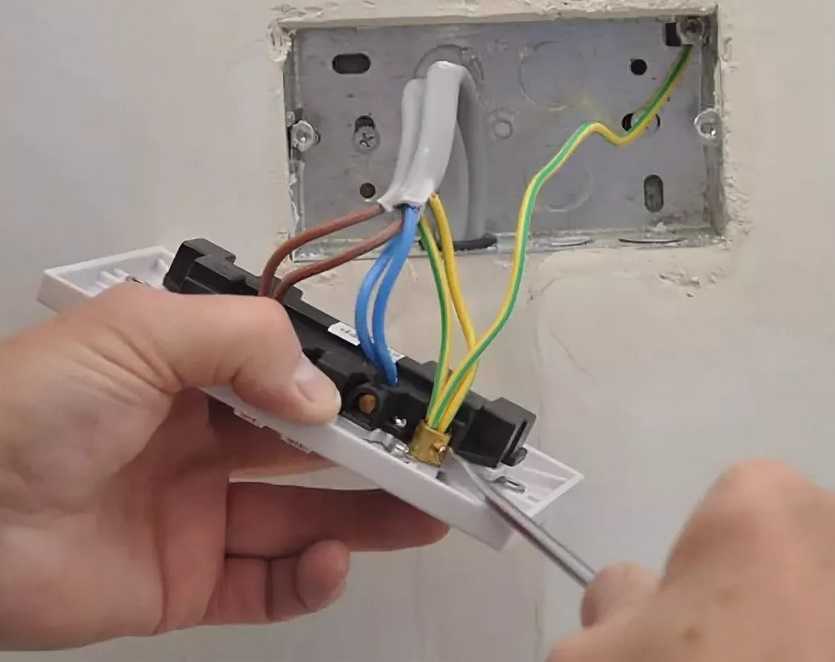

Никаких особых навыков, чтобы правильно подключить электро розетку, не нужно. Всё делается достаточно легко, просто следуйте нашим рекомендациям.

Итак, как правило, для подключения имеется три провода:

Обратите внимание, что заземляющий провод может отсутствовать, если при монтаже электропроводки его не прокладывали. Это не повлияет на работу электроприборов, но для обеспечения безопасности данный проводник должен быть установлен.

На всех розетках нанесены специальные символы, которые указаны выше (фазный провод, нулевой провод, заземление), поэтому вы точно не ошибётесь. В принципе, никакой разницы нет, если при подключении розетки вы поменяете местами фазный и нулевой провода — на работу электроприборов это не повлияет. Главное запомните, что заземляющий провод подключается к металлическому корпусу розетки.

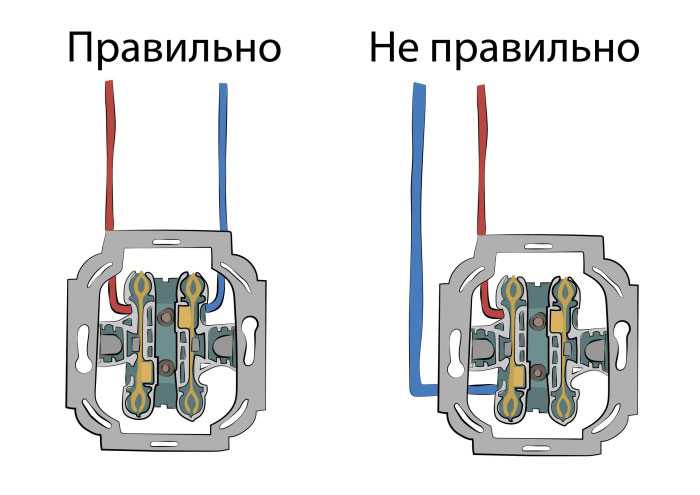

На рисунке 4 вы можете видеть, как правильно подключить провода к розетке. Ничего сложного, просто следуйте обозначениям на корпусе.

Рис.4 — подключение розетки.

А на рисунке 5 представлена схема подключения розетки с заземлением. Напомним, что при отсутствии заземляющего проводника, ничего при подключении не меняется, за исключением заземлителя.

Рис.5 — схема подключения розетки.

Как подключить двойную розетку.

Процесс подключения двойной розетки аналогичен подключению одинарной. То есть, необходимо правильно подцепить провода:

Разница заключается лишь в том, что необходимо провести шлейф от одной розетки к другой.

Провода ко второй розетке необходимо подключать тем же образом, что и к первой, ошибиться здесь не реально.

На рисунке 6 представлена схема подключения розетки с заземлением. Если необходимо подключить двойную розетку без заземления, то просто не задействуется заземляющий проводник.

Рис.6 — схема подключения двойной розетки.

Если же вам нужно подключить тройную розетку, либо четверную и т.д., то действуйте совершенно также, как и при подключении двойной розетки, то есть прокладыванием шлейфа проводов к каждой последующей розетки.

1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.

Подключение розетки на 220 Вольт своими руками

Содержание

• Вопросы безопасности
• Схема подключения
• Инструкция по подключению

Электрическая розетка – установочное устройство штепсельного соединения, предназначение которого заключается в создании надежной коммутации (контакта) со штепсельной вилкой подключенного прибора. Эта коммутация должна быть безопасной для человека, для чего требуется исключить возможность любого контакта с находящимися под напряжением проводами и деталями. Среди бытовых розеток 220 вольт различают двухполюсные и трехполюсные. Первые, используются для подключения электроприборов в случаях, когда заземление корпуса не требуется. Трехполюсные имеют заземляющий нож для целей заземленияи могут использоваться только с вилками, также имеющими заземляющий контакт.

Розетки выпускаются для скрытой и открытой проводки, в самых разных вариантах исполнения: одно-, двух-, трехпозиционные (и более). К ним одновременно можно подключить несколько электроприборов.

Важно! При подключении нескольких электроприборов необходимо следить, чтобы суммарная их мощность не превышала максимально допустимую силу тока для используемой розетки (10 или 16 ампер). При разрешенной силе тока 10 ампер, максимально допустимая мощность одновременно подключаемых приборов не должна превышать 2,2 кВт.

Вопросы безопасности

К работам по установке розетки, как и к любым другим работам с электроустановочными устройствами, можно приступать только после отключения автомата в электрощите, от которого подключено устройство. В помещениях, где нет автомата, необходимо вывернуть пробки. После отключения автомата с помощью индикаторной отвертки, необходимо проверить отсутствие напряжения.

Схема подключения

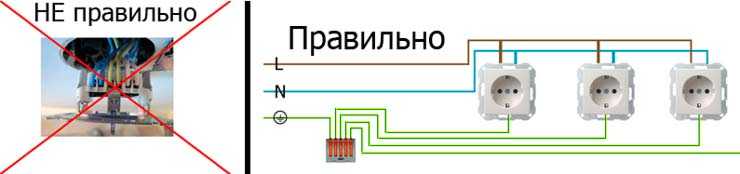

Существует два способа подключения розеток: от распределительной коробки электропроводки в доме или квартире, или шлейфом (в этом случае последующее устройство подключается от предыдущего). Непосредственное подключение от распределительной коробки считается основным и самым надежным способом.

При подключении шлейфом уменьшается расход кабеля и количество кабелей в распределительной коробке. Однако существует запрет на подключение таким способом более четырех розеток. Кроме того, если пропадет контакт в одном из их, не станут работать все идущие за ним. При последовательном соединении (шлейфом) напряжение в собранной сети будет повышаться от первого электроустановочного устройства к последующим, что может привести к чрезмерному их нагреву. По этой причине подключение шлейфом целесообразно делать, когда к розеткам планируется подключать маломощные электроприборы: ночники, светильники, зарядные устройства для ноутбуков или телефонов. Подключение шлейфом силовых трехфазных розеток запрещено.

При составлении монтажного плана электропроводки помещения (квартиры, коттеджа), желательно подключать все одиночные устройства и их блоки к распределительной коробке напрямую. Особенно это касается блоков. Исключение можно сделать для находящихся рядом одиночных розеток при далеко расположенной распределительной коробке.

Внимание! Общепринятые цвета проводов в бытовой электропроводке: синий – ноль (нулевой рабочий), белый, черный, коричневый, серый или красный – фаза, желто-зеленый – нулевой защитный (заземляющий проводник).

Инструкция по подключению

Порядок действий для подключения электроустановочного устройства:

• провода должны выступать из стены при установке встроенного устройства примерно на 50-70 мм и располагаться снизу;
• провода зачищаются ножом от изоляции на длину 10 мм;
• на изделии российского производства откручиваются болтики на контактах (не полностью!). На импортных изделиях провода вставляются в самозажимной контакт;
• в боковые контакты устройства вставляются фаза и ноль, заземляющий проводник вставляется в центральный контакт;
• болтики на контактах закручиваются отверткой с усилием, но так, чтобы не перетянуть их и не сломать;
• перед установкой устройства в монтажную коробку надо проверить надежность зажатия проводов в контактах и их изоляцию;
• устройство устанавливается в монтажную коробку, проверяется горизонтальность установки, распорные зажимы закручиваются, затем устанавливается планка и лицевая панель.

В одиночную монтажную коробку можно без проблем установить двойную розетку. По размеру она подходит. В боковые контакты устройства вставляются провода фаза и ноль, а заземляющий проводник вставляется в центральный контакт. У него есть незащищенные металлические пластины заземления.

При необходимости подключения нового электроустановочного устройства в старую монтажную коробку (в домах старой постройки в монтажную коробку обычно устанавливался металлический стакан) специалисты советуют выбирать розетки Schneider с двумя пластиковыми платформами, отверстия в которых можно использовать для вкручивания дюбель-шурупов. На стене делается разметка под дюбеля, отверстия просверливаются дрелью под небольшим углом, чтобы дюбели не попали в мягкий гипс. Платформы прикручиваются дюбель-шурупами и розетка устанавливается очень надежно. При такой установке не требуется менять старый металлический стакан на новый пластиковый.

Подключить розетку на 220 Вольт особого труда не составляет. Надо только для своей безопасности отключить соответствующий автомат в электрощите или выкрутить пробки. Зная цветовую маркировку проводов, дальше работа пойдет быстро.
