Какие розетки нужны для варочной панели и духового шкафа

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Почему розетку для варочной панели и духового шкафа нужно вешать на отдельную линию электропитания

Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка. Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

Однофазное подключение

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё  берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А.  В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Трёхфазное подключение

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или  5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

2.Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Подведем итоги

Что делать, если вы страшно далеки от электрики, как декабристы от народа? И в амперах-ваттах разбираетесь как бабушка в мобильнике? Приходите к нам!

Проконсультируем, разберёмся в ситуации, подберём нужные приборы и провод-кабель. Хоть в домашних масштабах, хоть в промышленных, если надо. С электрикой работаем давно, знаем тонкости и секреты, которыми щедро поделимся с вами.

Звоните, спрашивайте!

Телефон (495) 540 49 82 или задайте вопрос электрику.

Ваши дежурные электрики 220pro.ru.

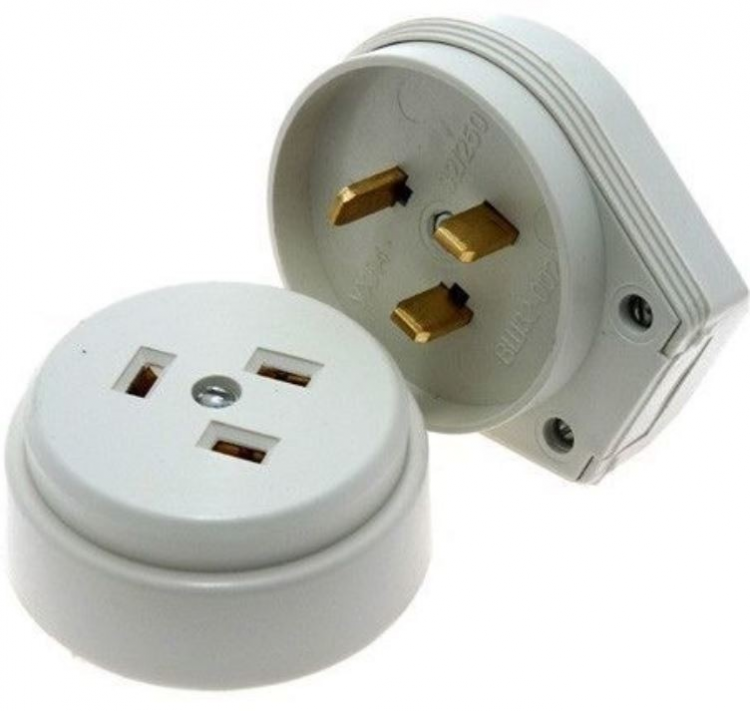

Розетка для электроплиты 220в (фото)

При проведении ремонта, в частности на кухне, зачастую приходится производить замену электрической плиты и проводки для нее. Конечно, это ведет к тому, что необходима новая розетка для электроплиты на 220В.

1
Выбор розетки

Выбор розетки

При выборе розетки для плиты на 220В стоит обратить внимание на следующие детали:

1. Цвет. Стандартными для этой электротехнической продукции являются белый и черный,
2. Форма исполнения. Существует две основные формы, применяемые при изготовлении розеток для плит, это квадратная и круглая,
3. Влагозащита. От этого фактора напрямую зависит безопасность работы на кухне,
4. Пылезащита. Засорение, запыление контактов розетки дает толчок к образованию пыльной бороды на контактной группе, что может привести к искрению, нагреву контактного пятна, гудению или, чего хуже, к замыканию.

Установка

Сам по себе процесс установки розетки не включает в себя каких-либо сложностей.

Обесточивание

Это делается путем отключения главного квартирного автомата. Если установлен автомат, то перемещением флажка вверх или вниз нужно произвести отсечку электрической энергии. Направление движения флажка будет зависеть от того, как установлен автомат, хотя вникать в это особо не нужно – важно, чтобы Вы увидели значок 0 перед глазами.

Выбор места установки

От этого будет зависеть удобство использования электрической плиты. Ввиду того, что каждый из мастеров по подключению имеет свое видение о правильности того или иного места, предполагаемого для использования в качестве площадки для монтажа, стоит все же рассказать и об остальных локациях, удобных для установки штепсельных розеток для плит. Возможно установить ее, к примеру, за плитой вверху, за откидной крышкой, или внизу, рядом с ней, вверху либо внизу. Также есть возможность монтирования розетки вне зоны плиты. Этот способ применяется для встраиваемой техники, которая не позволяет использовать монтаж непосредственно возле электротехнического оборудования.

Рекомендуемое положение розеток на кухне

Прокладка кабеля

Для того чтобы проложить силовой кабель, первоначально нужно произвести его выбор. Для правильного подбора необходимо использовать простую формулу: сумму мощностей всех конфорок и нагревательных элементов духового шкафа в ваттах (эти данные указываются в паспорте изделия) необходимо разделить на используемую величину напряжения в вольтах. Даже если мощности будут указаны в киловаттах, их нужно будет перевести в ватты. Это делается путем умножения имеющейся величины на тысячу.

В нашем случае напряжение будет равным 220В. Полученный ответ будет величиной тока протекающего по кабелю питания при полной нагрузке. Соответственно, по нему и выбирается кабель. А именно по таблице подбора кабеля в соотношении с током. Для бытовых плит обычно подходит медный трехжильный кабель сечением не более 4 мм2, так как суммарная мощность потребителей электроплит от любых производителей не превышает 7000 Вт. Что будет соответствовать току 32А.

Теперь необходимо приобрести кабель нужной длины и приступать к дальнейшим действиям.

Установка защитной аппаратуры

В качестве защиты от превышения протекающего тока и замыкания используется силовой автоматический выключатель. Как уже известно из пункта выше, максимальный ток в бытовых плитах не превышает 32А, из чего следует, что к установке принимается автомат С32 с током нагрузки 32А.

Подключение плиты

Чтобы выполнить работы по подключению плиты необходимо подготовить инструменты и оборудование: плоскогубцы, отвертки, нож, розетка и вилка для электроплиты.

1. Первоначально нужно открыть соединительную коробку плиты она располагается на задней панели.
2. Путем выкручивания винтов ослабляем контактную группу в соединительной колодке.
3. Зачищаем оплетку кабеля, разделываем каждую из жил.
4. Присоединяем провода к контактам в соответствии с правилами, красный фаза, синий -ноль, желтый земля. Соблюдение этих правил является обязательным.

Расключение проводов

Расключение проводов на вилке содержит в себе самые простые действия. Нужно вскрыть вилку для этого откручиваем винт крепления корпуса вилки. Удаляем верхнюю часть и убираем в сторону. В нижней части располагаются контакты, на которых находятся клеммы. К ним необходимо подключить поочередно каждый из трех проводов идущих от плиты.

Подключение

Подключение производится последовательно, начиная с монтажа основы розетки на стену. Для этого размечается место установки, пробуриваются при помощи перфоратора отверстия для крепежных элементов. Важно устанавливать розетку таким образом, чтобы в дальнейшем была возможность беспрепятственно иметь к ней доступ с целью отключения.

После чего можно перейти непосредственно к подключению проводов. Необходимо ослабить винтовые крепления контактов, затем подключить каждую жилу к соответствующему зажиму, сравниваясь со штепсельной вилкой. По окончании установить крышку розетки на место и закрепить винтом.

Подключение защитного автомата на 32А

Расположение силового автомата выбирается самостоятельно, главное условие для установки возможность оперативного отключения в экстренной ситуации. Подключение автоматического выключателя занимает в среднем минут 5-7. Непосредственно подключение состоит из установки основы для крепления автомата дин-рейки, и подключения проводников. Для бытовой плиты достаточным будет установка автомата только на фазную жилу.

1. Снимаем оплетку кабеля при помощи ножа.
2. Находим красный провод, производим рассечку проводника и аналогично зачищаем концы.
3. Сверяясь со схемой подключения, указанной на автоматическом выключателе, монтируем провода к контактам.

При подключении автомата на 32А необходимо соблюдать определенную длину зачищаемых проводников. Оголенные части жил не должны виднеться из контактной группы. После подключения автомат необходимо обязательно перевести в положение 0. Далее следует подключить проводник, идущий от автоматического выключателя к прибору учета электрической энергии. Его необходимо завести в распределительную коробку.

Проверка

Проверка работоспособности системы заключается в полноценном и всестороннем испытании каждого из элементов. После установки розетки для плиты, автоматического выключателя, и подключения всех проводников, нужно подать пробное напряжение. Перед этим следует еще раз убедиться в правильности установленных компонентов и силе затяжки контактов.

Если после подачи электрической энергии на главном автомате ничего плохого не произошло и все целое, можно переходить к следующему этапу.

При помощи индикаторной отвертки проверяем наличие поступающего напряжения на контакты. Если этого не происходит, необходимо проверить правильность подключения и силу прижатия проводников. Далее можно подавать энергию непосредственно на кухонную плиту. Переводим выключатель, который имеет пропускную максимально токовую способность 32А, в положение включено или |, убеждаемся в отсутствие неполадок.

Последним из испытаний будет проверка автоматического выключателя, проводников и розетки для плиты на способность выдерживать протекающий ток при полной нагрузке. Делается это простым поворотом всех ручек электрической плиты в максимальное положение. Если розетка и кабель не нагреваются, а автомат не производит отсечку, значит, все расчеты оказались верны потребление электрического тока не превышает 32А и оборудование подобрано правильным образом.

Должна ли электрическая духовка быть жестко подключена? – Мои бюджетные рецепты

Как партнер Amazon, я могу зарабатывать на соответствующих покупках, если вы нажмете на Amazon на моем сайте и решите совершить покупку.

Электрические духовки — это фантастические устройства, которые позволяют с невероятной легкостью готовить самые разные блюда. На мой взгляд, это один из самых универсальных и незаменимых кухонных приборов на любой кухне.

Однако электрические духовки не рекомендуется использовать с розеткой. Вместо этого производители электрических духовок рекомендуют, чтобы прибор был подключен к электрической системе квалифицированным специалистом.

Рекомендуется для обеспечения безопасности вашего прибора и контура в долгосрочной перспективе, поэтому часто входит в стандартную комплектацию или в качестве дополнения при покупке новой электрической духовки в большинстве крупных магазинов.

В некоторых случаях после осмотра квалифицированным специалистом может быть рекомендовано или разрешено использовать ваш прибор с розеткой.

Содержание

• Духовки требуют выделенных цепей
  • Как узнать, может ли розетка безопасно питать духовку
• Что делать, если у вас есть только розетки 120 В
  • Как преобразовать розетку 120 В в розетку 240 В

Для духовых шкафов требуются специальные цепи печи потребуется отдельная цепь.

Выделенная цепь — это цепь, которая не использует питание совместно с какой-либо другой машиной. Для электрической духовки требуется цепь с напряжением 240 В. Стандартная розетка имеет напряжение 120В.

Как узнать, может ли розетка безопасно питать духовку

Розетки на 240 В можно определить по количеству штырей, которые они содержат. Если у вас старый дом, ваша розетка, скорее всего, будет трехконтактной. Если ваш дом более современный или обновленный, розетка будет оснащена четырьмя контактами (три контакта плюс заземляющий провод).

Вилка на 240 В не подходит к розетке на 120 В. Любая попытка сделать это может привести к поломке или небезопасной вилке. Остановитесь, если вы попытались включить электрическую духовку в розетку 220 В. Прежде чем двигаться дальше, замените шнур питания. Или вы можете проверить его у квалифицированного электрика, чтобы убедиться, что он по-прежнему безопасен в использовании.

Из соображений предосторожности можно проверить розетку мультиметром. Я рекомендую цифровой мультиметр AstroAI 6000 Counts от Amazon. Этот мультиметр позволит вам измерять напряжение, а также проверять провода под напряжением, а также содержит полезные инструкции для начинающих пользователей.

Быстрая проверка блока предохранителей позволит убедиться, что ваша розетка имеет правильную маркировку. Быстрый просмотр поможет избежать дорогостоящих проблем в будущем и быстро определить, не перегорел ли предохранитель.

Важно помнить, что духовка должна быть единственным прибором, питаемым от этой розетки. Выбрав розетку, убедитесь, что другие приборы (или светильники) не питаются от этого источника.

Что делать, если у вас есть только розетки на 120 В

Предположим, вы проверили свои розетки и не можете найти ни одну, отвечающую требованиям мощности вашей электрической плиты. Или единственная совместимая розетка находится слишком далеко от вашей духовки или в настоящее время используется. Затем вам нужно будет внести коррективы в текущую настройку, прежде чем безопасно использовать свой диапазон.

Если у вас есть розетки только на 120 В, вам придется переоборудовать их на 240 В. Сделать это легко при правильном оборудовании и мерах предосторожности.

Однако работа с электрическими розетками является опасным процессом. Если вы не уверены в своих способностях, обратитесь за помощью к лицензированному электрику в вашем регионе.

Как преобразовать розетку 120 В в розетку 240 В

Розетки 120 В можно легко преобразовать в розетки 240 В за 16 шагов, используя всего четыре источника питания.

Посмотрите это видео, чтобы наглядно продемонстрировать, как переоборудовать розетку:

Для переоборудования необходимы следующие расходные материалы:

• Отвертка
• Черная/красная изолента Q230 30-амперный двухполюсный автоматический выключатель типа QP от Amazon, потому что он подходит практически ко всем электрическим панелям и обеспечивает качественное питание.)
• Плоскогубцы для регулировки любых проволочных петель, чтобы они соответствовали

Первые шаги наиболее важны для вашей безопасности:

1. Проверьте цепи, чтобы убедиться, что к ответвленной цепи подключено только одно устройство. Вставьте что-нибудь в каждую розетку (можно использовать лампу или мультиметр), затем отключите цепи в автоматическом выключателе по одной. Это должно отключить питание подключенного элемента. После того, как вы подтвердите, что в розетку больше не подается питание; пометьте автоматический выключатель.
2. Убедившись, что выключатель выключен, осмотритесь и убедитесь, что к этой цепи ничего не подключено. Переключите выключатели света и проверьте другие активные предметы.
3. Отвинтите переднюю часть розетки и осмотрите провода внутри:
   1. Черный/красный/синий/желтый (в порядке сходства цветов) провод — это горячий провод (на нем есть напряжение).
   2. Бело-серый провод — это нейтральный провод.
   3. Зеленый провод — это заземление.
4. Снимите розетку 120 В и проверьте датчики цепи, чтобы убедиться, что вы используете подходящий провод и розетку:
   1. В цепи на 15 ампер должен использоваться провод калибра 14.
   2. В цепи на 20 ампер должен использоваться провод калибра 12.
5. Оставьте примерно 6 дюймов (15 сантиметров) торчащего провода.
6. Пометьте существующий нейтральный провод черной/красной изолентой, потому что он станет горячим проводом в вашей новой установке.
7. Убедитесь, что все провода имеют хорошие петли для соединения с винтами.
8. Подсоедините провод заземления к винту заземления.
9. Подсоедините два горячих провода к латунным винтам на розетке.
10. В блоке предохранителей выключите главный выключатель, прежде чем снимать панель.
11. Вам понадобятся два автоматических выключателя, расположенных рядом друг с другом, чтобы создать розетку 240 В. Попробуйте использовать автоматический выключатель на 120 В рядом с существующим автоматическим выключателем на 120 В. В противном случае вам нужно будет переместить все соединение на новое место.
12. Проследите нейтральный провод, который мы преобразуем в провод под напряжением, в блок предохранителей и отвинтите от нейтрального стержня коробки.
13. Используйте черную/красную изоленту, чтобы пометить провод как горячий.
14. Удалите существующий выключатель и соседний пустой выключатель. (Чтобы в новой розетке было напряжение 240 В, новый выключатель должен иметь соединения с обеими шинами — с обеих сторон — в блоке предохранителей) выключатель.
15. Включите главный выключатель и проверьте питание новой розетки 240В.

И последнее соображение: если ваша плита находится в пределах шести футов (1,8 метра) от источника воды (например, вашей кухонной раковины), код требует защиты GFCI.

GFCI означает прерыватель цепи замыкания на землю. Розетка GFCI отключит электроэнергию мгновенно (или очень близко к этому) в случае замыкания на землю.

В настоящее время легче найти выключатель GFCI, такой как двухполюсный автоматический выключатель GFCI Square D, найденный на Amazon, который имеет дополнительное преимущество, заключающееся в отключении питания в случае чрезвычайной ситуации.

Розетка для электроплиты

Чаще всего розетка для электроплиты конструктивно отличается от стандартных устройств, так как предназначена для подключения приборов максимальной мощности. В таких случаях для подключения требуется отдельная линия, ведущая непосредственно к главной панели. Если она не проводилась еще при монтаже электропроводки, то нужно быть готовым к дополнительным работам.

Содержание

• Отличительные функции
• Требования к проводке
• Выбор сокета по количеству фаз и заземления
• Конструктивные кончики
• Соединение сокетов
  • Однофазные сокеты
  • Три-фаза
• Contice Contice Contice Contice Contice Contice Contice.
• Несколько слов о безопасности

Отличительные особенности

Независимо от того, розетка будет установлена ​​для варочной панели или духовки, для них необходимо установить именно розетку. Разновидностей их довольно много – каждый производитель может сделать конструкцию на свое усмотрение, соблюдая при этом требования ГОСТ или ПУЭ. Основное его отличие от бытового оборудования заключается в возможности работы с токами большой силы, что отражается на толщине токопроводящих контактов.

Подавляющее большинство электроплит, варочных поверхностей и духовых шкафов имеют внешние металлические детали, которые при неблагоприятных обстоятельствах могут оказаться под напряжением. Для защиты человека и оборудования от поражения электрическим током в таких случаях применяют заземление, контакты которого в обычных розетках имеют вид нажимных усиков. Розетка духовки не может быть оснащена такой защитой, так как она недостаточна для больших токов силы тока. В результате заземляющий контакт розетки осуществляется на самой вилке отдельным штырьком. Некоторые путают трехштырьковую вилку с трехфазной, но на самом деле это фаза, ноль и земля.

Требования к электропроводке

Если проводка, на которой будет установлена ​​розетка для духовки, не соответствует следующим требованиям, то ее необходимо заменить, причем желательно уточнить этот вопрос еще до покупки устройства:

1. Отдельная линия. Стандартный провод и розетка рассчитаны на 16 ампер. Напряжение в сети всегда 220 Вольт, поэтому можно рассчитать максимальную мощность розетки для электроплиты, которую можно подключить через нее. Мощность равна произведению силы тока на напряжение – 16 умножить на 220, получается 3520 Вт или 3,52 кВт. Это означает, что если розетка для купленной варочной панели и духовки подключена к общей кухонной цепи, то пользоваться этими приборами можно только поочередно, а выключив все остальное — микроволновку, чайник и т.д. Если подключить духовку к в одну розетку, а в другую, на той же линии, например, варочную поверхность или другой достаточно мощный прибор, то проводка будет нагреваться и вскоре выйдет из строя, если ее сразу не закрыть.
2. Сечение провода. В закрытой проводке медный кабель сечением 2,5 мм² выдерживает подключение устройств мощностью до 4,6 кВт. Если аппарат мощнее, то провод нужно выбирать по следующей таблице:

На основании этих данных можно рассчитать не только весь провод на кухне, но и какая розетка нужна для подключаемой варочной панели. Понятно, что если сечение провода выбрано впритык, то к одной розетке нельзя подключить более одного прибора, даже двойного, поэтому в случае возникновения такой необходимости проводка в кухню следует выбирать с запасом.

Подбор розетки по количеству фаз и заземлению

Поскольку производитель не знает, какая розетка будет использоваться для конкретной электроплиты, большинство устройств продается без них. Дело даже не в том, что розетки разные — просто в большинстве устройства можно подключать как к однофазной бытовой сети, так и к трехфазному источнику. Соответственно, только после определения типа устройства, которое будет приобретаться, принимается решение, какую розетку выбрать.

Однофазная розетка больше обычной и может подавать на устройство фазу, рабочий ноль и землю. Если в квартире не предусмотрено заземление, то один контакт остается пустым.

Трехфазная розетка для электродуховки или под варочную поверхность силовая по определению – даже самая слабая из них рассчитана на ток 32 Ампера. В зависимости от наличия или отсутствия заземления может иметь 4, 5 или 7 контактов. Последний вариант встречается редко, так как это способ установки дополнительной защиты и в подавляющем большинстве случаев не используется.

В итоге основной выбор розетки для электрооборудования сводится к определению мощности, на которую она должна быть рассчитана, количества фаз, от которых она будет работать, и наличия заземления.

Советы дизайнеров

Когда известно, какой должна быть розетка для покупаемой печи по мощности и количеству фаз, то можно оценить второстепенные характеристики, которые будут влиять на комфортность ее использования.

внутренняя розетка для электроплиты

Внешний или внутренний. Первый вариант позволяет установить розетку для электроплиты прямо на поверхность стены – в некоторых случаях для этого сначала устанавливается подставка, но чаще она крепится обычными дюбелями. Во втором случае установка розетки для электроплиты производится внутри стены, для чего в ней придется прорезать посадочную щель. Это удобнее тем, что вилка варочной панели не будет так сильно выступать над поверхностью, да и с точки зрения безопасности такое подключение надежнее.

Наличие фиксатора. Если он есть, то это очень хорошо, так как электрический ток, особенно большой силы, создает вибрационное воздействие на контакты. В большинстве случаев контактные зажимы с этим справляются, но с мощными устройствами лишней подстраховки никогда не будет. Фиксация происходит за счет защелки, которая приподнимается кнопкой или навинчивается — накидной гайкой.

розетка с защитной шторкой

Защитные жалюзи. Чаще всего розетки устанавливаются невысоко, что представляет потенциальную опасность, если в доме есть ребенок. Шторки в розетке для духовки сделаны таким образом, что в них нельзя вставить ничего, кроме вилки.

Степень защиты. В документах и ​​на самой розетке они обозначены как IPXX. Вместо ХХ ставится цифровой код, обозначающий степень защиты контактов от посторонних предметов и влаги. Минимальное значение — IP00, максимальное — IP68. Полностью защищенная розетка и вилка для электроплиты предотвращают попадание воды на контакты, даже если их корпуса погружены в воду. На кухне разрешено использовать приборы со степенью защиты не ниже IP24 — это значит, что корпус защищает контакты от прямого попадания брызг воды, с какой бы стороны они ни поступали.

Розетка

со встроенным УЗО

Существуют также модели со встроенными УЗО и прочей дополнительной защитой, но насколько оправдано их использование и стоит ли переплачивать за такие «плюшки» следует оценивать в каждом случае отдельно, в зависимости от общего качества устройства.

Подробнее о выборе розетки для электроплиты смотрите в этом видео:

Подключение розетки

В целом подключение розетки для электроплиты по последовательности операций ничем не отличается от установки обычной бытовой. Важнейшей особенностью является строго определенное подключение контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты в силовых, под варочной панелью или для духовки, чревато неприятностями. короткое замыкание или появление фазы на металлических частях прибора, независимо от того, одно- или трехфазный прибор. Розетки выполнены таким образом, что неправильно вставить вилку в них невозможно, но при подключении необходимо соблюдать осторожность.

Однофазные розетки

Казалось бы, в них важно только то, как подключить провод заземления — ведь остальные — нормальная фаза и ноль. На практике варочная поверхность и духовка подключаются к определенным контактам, так как многие модели рассчитаны на работу от одной и трех фаз – нужно лишь снять или установить в нужном месте специальную перемычку.

Чтобы не перепутать, что и куда подключать, на корпусе с внутренней стороны розетки и часто на ее крышке есть маркировка с указанием, какой контакт должен быть фазой, где ноль и земля. Остается только внимательно смотреть, чтобы каждый установленный провод был на своем месте.

Розетки трехфазные

Устанавливать и подключать трехфазную розетку необходимо так же, как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провода должны быть установлены строго на свои места, то к остальным контактам фазы можно присоединять в любом порядке — разницы нет.

Так как нулевой и фазный провода должны быть присоединены к определенному месту, каждый контакт маркируется — фазы маркируются буквенно-цифровым обозначением L1, L2, L3, нулевой провод буквой Н, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущего.

Отдельный пункт касается кабеля, который будет питать розетку. В зависимости от количества фаз к проводам одного сечения можно подключать устройства разной мощности, и разница может составлять 50-80%. При этом все же целесообразно выбирать провода такого сечения, как если бы подключение было выполнено однофазным способом. Дело в том, что если, например, взять трехкомфорочную электроплиту, то каждую из них можно подключить к своей фазе. Соответственно, когда один из них включен, то работает только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки составляет 1,5-2 кВт, с чем можно справиться тонким проводом 0,5-1 мм², но еще раз выяснить, какая схема подключения не мешает, а еще лучше — просто сечение проводов берите с запасом.

Подключение контактов к печке

Большинство духовых шкафов и электроплит имеют типовую схему подключения, на которой указано, можно ли подключать устройство только к одной или также к трем фазам. Если устройство имеет универсальную схему, то она состоит из 6 контактов, три из которых для подключения фаз, два для нуля и последний для заземления. Маркировка точно такая же, как и на розетках – контакты фаз L1, L2, L3, ноль обозначен как N, а заземление стандартным значком.

электрическая схема подключения для одной фазы

Если выполняется трехфазное подключение, то все провода просто подключаются к соответствующим контактам. В случае однофазной сети в комплекте устройства нужно искать перемычки — одна из них замыкает между собой фазные клеммы, а вторая ноль. Соответственно, фазный провод теперь можно подключить к любому из первых трех выводов, ноль к любому из следующих двух, а заземление к последнему. Если вдруг перемычки нет, то их нужно сделать самостоятельно, для чего подойдет кусок провода, такой же, который использовался для установки розетки.

Важно! На некоторых устройствах перемычки уже установлены с завода — если их предполагается использовать в трехфазной сети, то перемычки необходимо снять. В противном случае сразу после подключения к сети происходит негарантийный сбой.

Некоторые устройства не имеют контактов, а вместо них просто выведен провод, который необходимо подключить к вилке. Независимо от количества фаз, цвета изоляции заземляющего провода будут желто-зелеными, ноль — синим, а фазные — любыми другими.

В любом случае, перед подключением нужно изучить инструкцию — если аппарат от нормального производителя, то должна быть схема, понятная даже непрофессионалу.

Очень подробная инструкция по подключению электроплиты содержится в этом видео:

и короткую инструкцию можно найти здесь:

Несколько слов о технике безопасности

Приведенной выше инструкции достаточно для того, чтобы человек, имеющий хоть малейшие познания в электротехнике или желающий разобраться, что и как делать, сможет подключить электроплиту.
