Самостоятельная регулировка пластиковых окон

Скрыть ↑

• Необходимый инструмент
• Основные точки регулировки
• Регулировка прижима створки к раме
• Регулировка положения створки
• Настройка угла откидывания створки при проветривании
• Корректировка положения по вертикали
• Сдвиг створки в горизонтальной плоскости
• Ремонт и регулировка ручки
• Расшатывание
• Заедание
• Заклинивание
• Замена

Современные пластиковые окна производятся с использованием простой и надежной металлической фурнитуры, которая в течение многих лет без проблем выполняет свои функции даже в заводском состоянии. Однако для большего комфорта иногда требуется регулировка пластиковых окон своими руками — например, для лучшего сохранения тепла в помещении зимой.

Еще одна возможная необходимость — ремонт подвижных частей окна при активном его использовании. Ручка расшатывается, клинит и требует замены, створки — перестают открываться плавно и без усилий; кроме того, время от времени они смещаются и начинают задевать раму. Как отремонтировать или отрегулировать пластиковое окно без вызова мастера?

к содержанию ↑

Необходимый инструмент

Совсем не обязательно тратить деньги на обращение к профессионалам, чтобы исправить пластиковые окна — ремонт и регулировка этих конструкций не требуют даже особого инструмента. Вот, что нужно подготовить:

• шестигранник диаметром 4 мм — используется также для регулировки велосипедов;
• отвертка с насадками — Т, ТХ (звезда, для некоторых моделей окон), крестовая;
• пассатижи;
• WD-40 или машинное масло.

к содержанию ↑

Основные точки регулировки

Регулировка стеклопакетов производится в четырех основных точках:

1. Нижняя петля — для настройки положения створки по вертикали и горизонтали.
2. «Ножницы» у верхней петли — для регулировки угла откидывания створки.
3. Эксцентрики по всему периметру створки — для регулировки силы прижима к раме.
4. Ручка.

к содержанию ↑

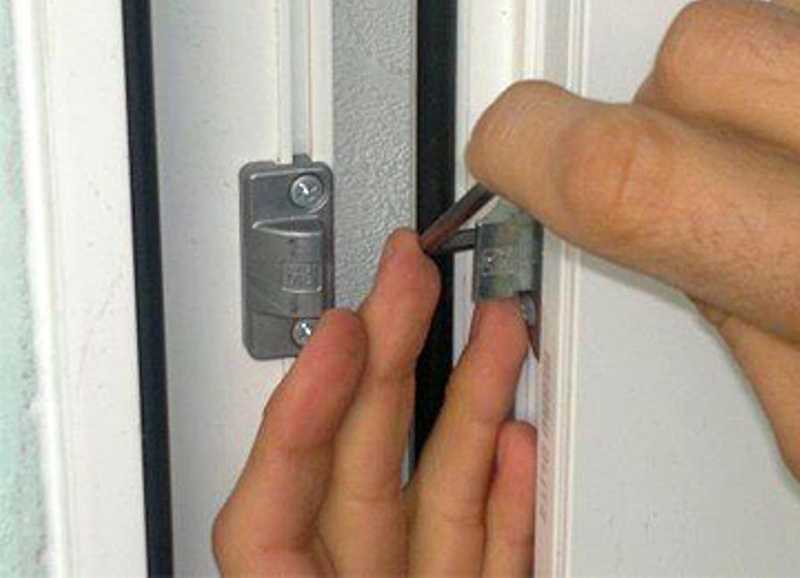

Регулировка прижима створки к раме

Работа с оконной фурнитурой имеет целый ряд задач, но чаще всего требуется регулировка пластиковых окон на зиму, заключающаяся в настройке силы прижима створки окна к раме. Производится такая настройка посредством изменения положения цапф, или эксцентриков, которые бывают двух видов в зависимости от модели окна:

• овальные — регулируются руками или пассатижами;
• круглые — регулируются при помощи шестигранника.

Эти детали встроены в пазы, в которые при повороте ручки входят ответные планки, цепляются за эксцентрики и прижимают створку к раме. В зависимости от типа фурнитуры ремонт евроокон своими руками предполагает регулировку либо цапф, либо ответных зацепов.

Эксцентрики имеют три положения:

• ровно по центру паза — стандартный прижим;
• правее центра — слабый прижим;
• левее центра — сильный прижим.

Использовать нужно все три позиции, так как регулировать стеклопакеты нужно несколько раз в год — зимой прижимать сильнее, летом — слабее.

Если надолго оставить цапфы в одном положении, это приведет к деформации уплотнителя, и в дальнейшем регулировка перестанет спасать от продувания.

Если поддувает со стороны петель, следует отрегулировать навесы. Делается это так:

• с нижней петли снимается пластиковый колпачок, под которым находится несколько болтов — закручивание перпендикулярного раме приведет к увеличению силы прижатия створки;
• сверху регулируются ножницы — для этого используется такая же цапфа, как и на створке.

к содержанию ↑

Регулировка положения створки

Иногда установка и ремонт окон включает в себя подстройку положения створки в горизонтальной и вертикальной плоскостях. Отклоняется конструкция от своей стандартной позиции из-за повреждения подвижных частей вследствие долгого пребывания окна в открытом состоянии или из-за неаккуратного обращения с механизмами.

к содержанию ↑

Настройка угла откидывания створки при проветривании

Ручка пластикового окна имеет 4 положения, два из которых представляют собой откидывание верхней части створки. Поворот ручки до конца кверху — максимальное откидывание, положение ее между горизонтальной и вертикальной позицией — режим микропроветривания, полезный в сильные морозы.

В некоторых случаях отсутствует — окно откидывается точно на такое же расстояние, как и при полноценном проветривании. Регулировка окон на зиму включает в себя изменение этого расстояния. Для настройки степени прижатия верхней части створки используется цапфа на ножницах.

Делается это таким образом:

• Окно открывается в режиме проветривания.
• Если доступа к ножницам в этом положении нет, следует открыть окно сразу в двух режимах — полном открытии и проветривании. Иногда сделать это мешает блокиратор — отключить его можно, вдавив металлический язычок на механизме ручки.
• Когда ножницы откроются, на них будет видно эксцентрик — такой же, как для регулировки прижима створки. Затягивание его шестигранником уменьшит угол откидывания, ослабление — увеличит.

Когда регулировка фурнитуры пластиковых окон своими руками будет завершена, створка возвращается в начальное положение.

к содержанию ↑

Корректировка положения по вертикали

Смещение створки в вертикальной плоскости влияет на удобство открывания и закрывания окна — створка начинает задевать раму, приходится с усилием ее приподнимать или прижимать книзу.

Вертикальное положение створки регулируется при помощи болта на нижней петле. Делается это так:

• С навеса снимается пластиковый колпачок.
• Сверху металлической части петли имеется шестигранный болт, идущий параллельно раме. Его ослабление смещает створку вниз, натяжение — поднимает конструкцию.
• Если окно или балконная дверь имеет большую массу и ширину (от 100 см), для облегчения закрытия используются металлические доводчики. Вместе с корректировкой болта в нижней петле нужно отрегулировать и эту деталь констукции.

к содержанию ↑

Сдвиг створки в горизонтальной плоскости

Как отрегулировать стеклопакет в горизонтальной оси? Для этого используются оба навеса — петля снизу и ножницы сверху.

• Для регулировки снизу нужно снять с петли пластиковую защиту и подкрутить боковой болт, идущий параллельно раме. Доступ к нему можно получить как со стороны откоса, так и изнутри, со стороны створки. Натяжение болта сдвинет створку вправо, ослабление — влево.
• Чтобы настроить положение створки сверху, не нужно полностью расправлять ножницы. Следует открыть окно и найти на внутреннем торце створки утопленный шестигранный болт — находится он вблизи верхнего края конструкции. Его ослабление и натяжение таким же образом влияет на положение створки.

Помните, что такая регулировка осуществляется только в открытом положении створки, иначе механизмы можно повредить.

к содержанию ↑

Ремонт и регулировка ручки

Активное использование окна, постоянное воздействие на главный его механизм — ручку — приводит к поломкам разного типа. Вызов мастера в таких случаях не требуется, так как отрегулировать ручку на пластиковом окне очень просто.

к содержанию ↑

Расшатывание

Если ручка разболталась, достаточно подтянуть два болта, спрятанных под пластиковой декоративной накладкой. Для ее демонтажа не требуется инструмент — достаточно потянуть ручку на себя и повернуть деталь на 90 градусов. Болты затягиваются крестовой отверткой, затем фурнитура возвращается на место.

к содержанию ↑

Заедание

Если ручка поворачивается с усилием или не встает в стандартные положения, причиной обычно служит засорение механизмов. В этом случае следует открутить ручку и очистить все подвижные части конструкции аэрозолем WD-40. После этого окно смазывается машинным маслом.

Регулировка ручки пластикового окна

Кроме того, причиной плохого функционирования окна иногда становится:

• неправильное положение створок пластиковых окон — ремонт и регулировка своими руками в таком случае заключается в изменении их положения при помощи шестигранного ключа, как описано выше;
• если ручка плохо встает в положение «закрыто», это говорит о слишком сильном прижатии створки к раме — необходимо отрегулировать цапфы по всему периметру, немного их ослабив.

к содержанию ↑

Заклинивание

Застревание ручки в одном положение — следствие работы блокировочного механизма. Он необходим, чтобы не сломать фурнитуру — металлический язычок блокиратора не дает, к примеру, открыть окно, когда оно находится в режиме проветривания. Однако блокиратор иногда срабатывает и в неподходящий момент, не давая закрыть окно. Происходит это из-за неправильного обращения — слишком резкого изменения положения ручки.

Регулировка ручки пластикового окна в этом случае зависит от производителя фурнитуры:

• Блокировка отключается следующим образом: створка открывается, около ручки находится металлическая пластина, на которую нужно надавить и повернуть ручку в любую сторону.
• Maco и другие. Под ручкой имеется стальной язычок, который торчит под углом в режиме блокировки. На него нужно нажать, поставив в позицию «параллельно раме», и изменить положение ручки.

к содержанию ↑

Замена

При повреждении стандартной ручки или необходимости ее замены на запорный механизм возможна установка новой детали своими руками. Делается это очень просто:

• Со старой ручки снимается пластиковая защита.
• Откручиваются два крестовых болта.
• Устанавливается и прикручивается новая ручка.

Такая установка и ремонт фурнитуры пластиковых окон не занимает много времени, а новую деталь можно найти в любом строительном магазине.

Таким образом, справиться с работой сможет каждый, так как отрегулировать пластиковые окна своими руками можно быстро и без использования сложного инструмента.

Как отрегулировать пластиковые окна? — читайте совет от Бауцентра

Сегодня практически в каждой квартире можно увидеть пластиковые окна. Они завоевали свою популярность благодаря своим неоспоримым преимуществам, таким как теплосбережение, шумоизоляция и простота ухода. Срок службы стеклопакетов обычно составляет более 15 лет.

Однако периодически при их использовании возникают разного рода неполадки, связанные с открытием и закрытием окон. Нет желания тратиться на ремонт? Попробуйте отрегулировать окна самостоятельно. О том, как это сделать, подробнее в нашей статье.

Главные точки регулировки стеклопакетов

Правильная настройка пластиковых окон осуществляется с помощью специальных точек регулировки. Всего их пять. Они позволяют выполнить калибровку всех существующих положений стандартных моделей окон:

СОВЕТ	Найдите данные точки. В случае деформации деталей – обратитесь к мастеру, не приступайте к регулировке. Если обнаружился мусор, без каких-либо изменений элементов, удалите его и попробуйте выполнить действие, которое раньше давалось с трудом.

Какие неполадки можно устранить самостоятельно?

Неполадки	Способы устранения
Провис нижней части створки (при открывании задевает за раму)	Горизонтальная или вертикальная регулировка подъёма створки — точки 1, 2, 3
Лёгкий сквозняк из-под утеплителя (продувание). Качество прижима можно проверить следующим образом: поднесите к закрытому окну зажжёную спичку. Если пламя отклоняется в сторону, то в окне имеется щель.	Настройка прижима створки — точки 4, 5
Средняя часть створки при открывании цепляет раму. Чаще всего причиной неполадки является горизонтальное или вертикальное смещение створки	Горизонтальная или вертикальная калибровка подъёма створки — точки 1, 2, 3
Разболтавшаяся ручка	Проверните пластину, расположенную под заглушкой, на 90°. Затяните винтами, используя подходящую отвёртку.
Заедание ручки (не поворачивается или поворачивается с трудом)	Причина неполадки – опускание створки или недостаток смазки. Смажьте все подвижные детали (эксцентрики, прижимные петли и др.), используя кисточки. Затем снимите заглушку, отвёрткой определите, где ход движущегося ролика неправильный. Проведите затягивание винтов с помощью отвёртки.

СОВЕТ	Не получилось установить причину неполадок? Обратитесь к мастеру. Небольшой ремонт обойдётся дешевле, чем полная замена деталей стеклопакета.

Какие инструменты могут понадобиться для регулировки ПВХ-окон?

• Шестигранный ключ на 4 мм
•
  Крестообразные и звездчатые насадки на отвёртку (маркировка «Т» или «ТХ»), необходимы для работы с определёнными видами фурнитуры
• Крестообразная отвертка (размер 3-4).
• Плоскогубцы (пассатижи).
• Смазка универсальная WD-40.

Регулировка по горизонтали

Выполняется с помощью нижней и верхней петель, в которых предусмотрены специальные отверстия под шестигранник. Регулировка верхней петли (точка 3) осуществляется только при открытом окне. В результате вращения ключа по часовой стрелке нижняя часть окна на противоположной стороне от петли будет подниматься. Соответственно, при вращении в обратном направлении низ окна будет опускаться.

Регулировку с помощью нижней петли (точки 1, 2) можно осуществлять как при закрытом окне с наружной стороны, так и с внутренней стороны при открытом окне. Настройка происходит аналогично верхней петле. С помощью этих манипуляций можно устранить скос или сдвинуть раму, ход регулировки ±2 мм.

Регулировка по вертикали

ПВХ — окна можно откалибровать по вертикали, используя нижнюю навесную петлю (точки 1, 2). Для свободного доступа шестигранника откройте заглушку.

Если вращать шестигранник по часовой стрелке, створка будет подниматься; против часовой – опускаться. Аналогично горизонтальной регулировке, диапазон сдвига составит ±2 мм.

Регулировка прижима створки

Выполняется эксцентриками, которые располагаются по периметру фурнитуры (точки 4, 5). Если эксцентрик сдвинуть по часовой стрелке, створка будет прижиматься к раме. Соответственно, при повороте эксцентрика против часовой стрелки – отходить от рамы. Небольшая полоска на эксцентрике помогает определить степень сжатия створки и рамы. Чем она ближе прилегает к уплотнителю, тем сильнее прижата створка. Диапазон настройки находится в пределах 1-2 мм.

Регулировка петель

В зависимости от фурнитуры можно регулировать прижим только верхней или обеих петель. Для настройки прижима нижней петли снимите колпачок и вращайте болт, расположенный перпендикулярно плоскости окна. Регулировка прижима верхней петли бывает только у откидных створок. Откройте окно, установите ручку в режиме проветривания. Обязательно придерживайте окно, поскольку оно будет держаться только на нижней петле. В таком положении можно добраться до шестигранника, который отвечает за прижим верхней створки. Возможно, что помехой на вашем пути станет блокиратор, который позволяет откидывать створку только в закрытом положении. Они бывают двух типов – в виде рычага и клипсы. Чтобы откинуть открытое окно, надо нажать на блокиратор и одновременно установить ручку в режим проветривания.

Как видите, выполнить настройку положения окна можно, даже если у вас нет опыта. Главное быть аккуратным и делать всё по инструкции.
