Регулировка цапф: виды цапф на пластиковых окнах

виды цапф на пластиковых окнах

Пластиковые окна оснащаются рядом деталей и механизмов. Периодически некоторые из них приходится настраивать для обеспечения оптимальной работы ПВХ-системы. В частности, это касается эксцентриков. Регулировка цапф на пластиковых окнах осуществляется просто, с помощью лишь одного инструмента. Но важно следовать инструкции и придерживаться рекомендаций специалистов при выставлении положения таких деталей.

Содержимое

• Что такое цапфа окна ПВХ
• Виды цапф на пластиковых окнах
• Регулировка овальных цапф на пластиковых окнах
• Нужно ли устанавливать зимний режим

Что такое цапфа окна ПВХ

Цапфа представляет собой элемент фурнитуры пластикового окна. Она находится на створке и упирается в ответную часть на раме. Еще называется эксцентриком. Служит для запирания подвижной створки конструкции оконного блока. Изготавливается из стали. Имеет вид цилиндра.

Работает деталь просто. При повороте ручки ригельный механизм воздействует на рычаг с планкой, которая расположена на торцевой поверхности створки. Планка скользит вниз-вверх. На ее наружной стороне установлены цапфы. Они заходят за прижимную планку, которая зафиксирована на неподвижной части конструкции окна. В результате створка прилегает к раме с требуемой силой. Как выглядит цапфа окна ПВХ, можно ознакомиться на фото ниже.

Виды цапф на пластиковых окнах

Цапфы для пластиковых окон бывают разных видов. Они классифицируются на типы по конструкционным особенностям, наличию вспомогательных опций, механизму закрывания и прочим признакам.

По конструкции и функциональности все цапфы для пластиковых окон делятся на два вида:

• Стандартные. Это детали эконом-класса. К ним не предъявляются жесткие эксплуатационные требования.
• Противовзломные. Отличаются наличием на конце штампованного утолщения или шайбы. Эта часть плотно заходит в прорезь на ответной планке. Противовзломные цапфы для пластиковых окон обеспечивают надежный прижим. Также предупреждают открытие створки со стороны улицы, даже при наличии отмычки. Их рекомендуется устанавливать для оконных блоков на первых и последних этажах дома. Но такой вариант стоит дороже обычных аналогов.

Стандартные цапфы бывают такие:

• Роликовые. Устанавливаются обычно в типовых оконных блоках. Регулировка их осуществляется классическим способом. Достаточно повернуть винт вниз.
• С эксцентрическим роликом. Характеризуются удобством и совершенностью конструкции. Имеют на торцевой части мини-рукоятку.
• Овальные. Их регулировка осуществляется поворотом укороченной или протяженной части поперечного сечения. При закрытии обеспечивают качественное уплотнение в притворе.
• Подобным образом маркируются подвижные запорные элементы. Их позицию можно менять со сменой сезона. Сила прижима створки выставляется с помощью отвертки.
• Е. Имеют схожую с R-деталями конструкцию. Но их положение фиксированное. Поэтому они не могут крутиться вокруг оси. Настройку выполняют отверткой или ключом.

Противовзломные механизмы также подразделяются на виды. Сегодня используются следующие типы: V и Р статичные, Р с вращающейся головкой, восьмиугольные, грибовидные и т.п. Поскольку противовзломные эксцентрики стоят дорого, чаще применяют стандартные детали. Самой надежной признана овальная цапфа окна ПВХ. Поэтому рекомендуется использовать именно ее при оснащении пластикового стеклопакета фурнитурой.

Регулировка овальных цапф на пластиковых окнах

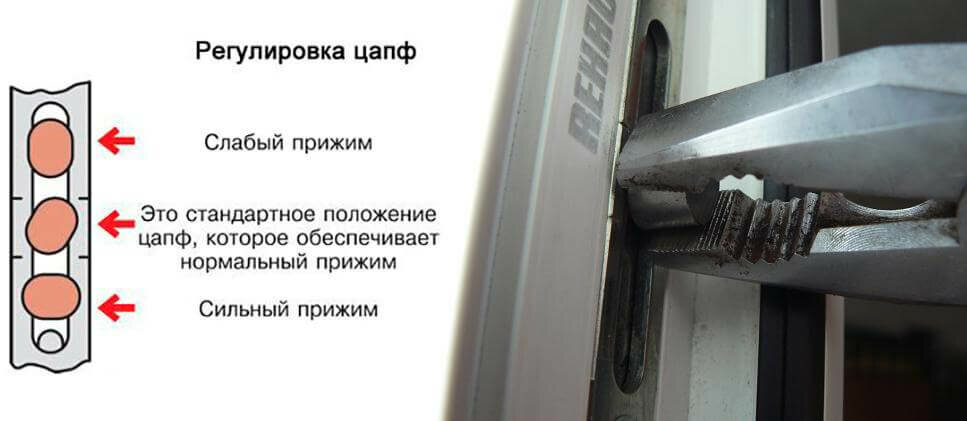

Эксцентрики располагаются на торцах пластикового окна. Чтобы установить зимний или летний режим, необходимо взять плоскогубцы. Этим инструментом нужно повернуть деталь вправо или влево, в зависимости от того, в каком положении находится элемент. Определить режим можно по степени прижатия створки. Также можно посмотреть на овальную цапфу. На ней имеется черточка, звездочка или точка. Если она направлена в сторону помещения, значит режим летний, а, если на улицу – зимний.

Важно понимать, что эксцентрик на пластиковом окне не один. Сколько их, можно определить, посмотрев на край створки. Чем больше стеклопакет, тем больше цапф. Минимально их две. Для изменения режима ПВХ-окна надо выставлять в требуемое положение все эксцентрики.

Нужно ли устанавливать зимний режим

Перед тем, как установить зимний режим, следует проверить, дует ли с окна, когда оно закрыто. Если холод не ощущается, тогда лучше ничего не менять. Когда эксцентрики затягиваются на зимний период, происходит сильное сжатие уплотнителя, что приводит к его быстрому износу. Можно установить их в стандартное положение. Тогда прилегание створки будет более плотным без ущерба для уплотняющего материала. Производители пластиковых стеклопакетов рекомендуют их круглогодичное использование в летнем режиме.

Таким образом, регулировка цапф пластиковых окон осуществляется просто. Нужно лишь иметь специальный инструмент и знать, в каком положении должен быть эксцентрик для работы в требуемом режиме. Если есть сомнения в правильности настройки, тогда лучше обратиться к специалистам. Услуга несложная, поэтому стоит дешево и оказывается быстро. По гарантии регулировку могут выполнить бесплатно.

Читайте далее:

Понравилась статья? Расскажите друзьям:

Регулировка прижима пластиковых окон на зиму и лето своими руками

Содержание

• 1 Подготовка к регулировке
  • 1.1 Выбор инструмента
  • 1.2 Определение нуждающихся в регулировке мест
• 2 Инструкции по регулировке своими руками
  • 2. 1 Устраняем провисание (трение)
  • 2.2 Регулируем прижим створки

Получившие в наше время довольно широкое распространение, металлопластиковые окна, без преувеличения, оказывают непосредственное влияние на «погоду в доме». В условиях постоянно растущих цен на энергоносители и, соответственно, на стоимость коммунальных платежей (в частности отопления), очень важно чтобы изделия были не только правильно подобраны и установлены. Необходима также своевременная и качественная регулировка окон на зиму. В противном случае в холодный период драгоценное тепло будет уходить через образовавшиеся неплотности наружу, обогревая улицу.

Отрегулированное пластиковое окно зимой будет способствовать теплу и комфорту в доме

В теплое же время года на первый план выходит качество проветривания в жилых помещениях. Этого также легко позволят добиться ваши пластиковые окна, подвергшиеся правильной регулировке.

В данной статье мы представим инструкции по подготовке окон к зимнему и летнему периодам. Кроме того, дадим советы по устранению мелких неисправностей, таких как провисание и трение створок, что также является частью подготовки к соответствующим температурным сезонам.

Подготовка к регулировке

Как правило, подготовка к регулировке металлопластикового окна в каждом случае сводится к подбору подходящего инструмента и выявлению проблемных мест, требующих вмешательства регулировщика. Рассмотрим, каждый из этапов подробнее.

Выбор инструмента

Для регулировки оконной фурнитуры чаще всего требуется обыкновенный ключ-шестигранник «четверка». Иногда может понадобиться ключ-звездочка, специальный монтажный ключ с выемкой в виде овала (для овальных запорный цапф). Редкие виды фурнитуры можно отрегулировать обычной отверткой или пассатижами.

С помощью ключа-шестигранника выполняется большая часть работ по регулировке окон

При помощи такого набора ключей можно отрегулировать оконную фурнитуру любого типа

Такой универсальный ключ позволит отрегулировать фурнитуру окна любого производителя и типа

Определение нуждающихся в регулировке мест

Места, нуждающиеся в регулировке, обычно определяют следующим способом:

1. Сначала выясняют, необходима ли регулировка прижима окна (створки). Для этого устанавливают положение запорных цапф, расположенных на ребре створки рядом с оконной ручкой. Положение цапф с формой круглого сечения определяют при помощи нанесенных на них рисок или точек (далее риски). «Смотрящие» вверх риски цапф означают, что створка находится в среднем положении. Так чаще всего они и выставлены по умолчанию мастером-установщиком. Цапфы с риской в направлении помещения говорят о том, что створка настроена в зимнее положение, обратное же положение риски будет означать ориентировку на лето. Данные знания позволят выяснить, необходима ли регулировка окна в вашем случае.

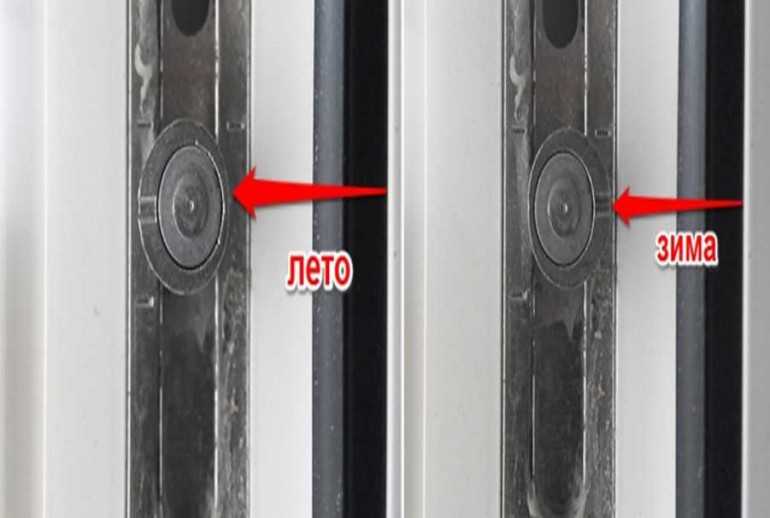

При летнем положении риска цапфы с круглым сечением смотрит на улицу

2. Кроме того, следует проверить створку на провисание. Обычно этому подвержены давно установленные окна. Провисание чаще всего становится причиной трения створки о раму во время открытия-закрытия. Трение, как правило, сопровождается характерным звуком, и его определяют на слух.

Провисшая створка может стать причиной образования щелей и пропуска холода в жилое помещение зимой

Инструкции по регулировке своими руками

Устраняем провисание (трение)

Если во время осмотра окна было обнаружено провисание створки, его необходимо устранить. Делают это следующим образом:

1. Открывают оконную створку на 90 градусов относительно рамы.
2. Находят винт, расположенный на регулировочном механизме у верхней петли.
3. Вставляют в отверстие винта ключ (обычно шестигранник) и производят вращения до получения необходимого результата.

Устранение провисания створки с помощью винта регулировочного механизма у верхней петли

Вращение винта по часовой стрелке будет приподнимать противоположный по диагонали угол створки (нижний дальний от петель), против часовой – опускать его.

При недостатке опыта в данной работе следует проверять результат после каждого оборота винта. Необходимо добиться полного исчезновения трения.

Регулируем прижим створки

Как упоминалось ранее, основным способом регулировки прижима оконных створок является изменение положения цапф (эксцентриков) на вертикальном ребре створки, противоположном месту расположения петель.

Поскольку эксцентрики могут быть различного типа – круглые с риской или овальные, отдельно рассмотрим, как выполнять регулировочные работы в каждом случае.

Если цапфы круглого сечения с имеющимися рисками, действуют следующим образом:

1. Для изменения степени прижима с летнего на зимнее положение с помощью ключа поворачивают цапфу на 180 градусов так, чтобы риска, повернутая в сторону улицы, стала «смотреть» в сторону помещения.
2. При переводе створки с зимнего на летнее положение, цапфу прокручивают на 180 градусов так, чтобы в результате риска «смотрела» в сторону улицы.

Среднее (вертикальное) положение эксцентрика с риской

3. Из среднего положения (когда риска направлена вверх или вниз) достаточно прокрутить эксцентрик на 90 градусов в нужную сторону, как было описано выше.

Регулировка створок пластиковых окон с цапфами овальной формы производится по ниже приведенным правилам:

Более наглядно разобраться с правилами регулировки поможет представленное ниже видео.

Итак, как видите, подготовка окон к летнему или зимнему сезону совсем не трудоемка и вполне по силам даже простому обывателю. Помните, что такого типа работы следует проводить дважды в год, а также не стоит забывать, что плотно запертые двери и окна могут оказать негативное влияние на свежесть воздуха в помещении в случае, если конечно в нем не предусмотрена дополнительная вентиляция. Особенно это актуально для жилых помещений.

Инструкции по регулировке цапф асфальтового завода

8 декабря 2014 г.

Cliff Mansfield

Этот лазерный инструмент для выравнивания использует промышленный рубиновый лазер и пару индексных шкал для упрощения процесса регулировки.

При регулировке цапф первым и самым важным вопросом является безопасность. Я рекомендовал, чтобы автоматические выключатели для барабанных приводов и любого связанного с ними оборудования были отключены и заблокированы в соответствии с правилами OSHA. После этого снимите все защитные кожухи цапф и ослабьте все болты крепления регулировочной пластины. В это время также рекомендуется убедиться, что все регулировочные болты не подвержены коррозии и будут вращаться в соответствующих резьбах.

Так как цапфы регулируют клиренс барабана, я рекомендую, чтобы барабан в это время был отцентрован во впускном и выпускном отверстиях. Чтобы поднять барабан в разгрузочном проеме, просто переместите цапфы на этом конце барабана ближе друг к другу. Чтобы опустить его, раздвиньте их. Когда вертикальная высота правильная, но барабан смещен от центра в одну или другую сторону, мы должны перемещать обе цапфы в одном направлении, сохраняя при этом расстояние между ними. Мы должны сделать это на обоих концах барабана, чтобы правильно отцентрировать его как во впускном, так и в выпускном отверстии.

Как только это будет сделано, мы готовы начать процесс настройки. Первое, что нужно сделать, это установить все четыре цапфы в нейтральное положение. Это означает, что центральная линия вала цапфы точно параллельна центральной линии барабана, и что при вращении барабана цапфы не будут оказывать влияния на положение барабана по отношению к его механизму управления тягой. Это сложная работа, требующая точных измерений. Я разработал инструмент, который значительно упрощает этот процесс. В этом лазерном юстировочном инструменте используется промышленный рубиновый лазер и пара индексных шкал с магнитными основаниями.

Чтобы использовать этот лазерный инструмент, мы должны сначала очистить стороны шин и цапф, чтобы магнитные основания приклеились. Прикрепите лазер к одной стороне цапфы, к одной стороне вала. Установите весы на гладкую часть шины. В качестве примера: если вы стоите на одной линии со своим барабаном и хотите работать с ближайшей к вам левой цапфой, вы должны поместить лазер на поверхность цапфы в 9 часов для вашего первого измерения, затем в 3 часа для вашего второе измерение. Затем вы бы поставили целевые шкалы на 9часов и в 6 часов на барабанной шине. Читая, где красная точка лазера попадает на каждую из наших индексных шкал, мы можем определить величину «перекоса» в любой конкретной цапфе. Чтобы установить цапфы в нейтральное положение, мы хотели бы, чтобы оба показания лазера приземлились на одно и то же число на соответствующих шкалах.

Когда все четыре цапфы установлены в нейтральное положение, пришло время настроить их так, чтобы они правильно располагали наш барабан между роликами или фланцами управления тягой. Барабаны установлены под наклоном, чтобы материал перемещался от входа к выходу при вращении барабана. Когда наши цапфы установлены в нейтральное положение, гравитация заставляет барабан двигаться к самому нижнему концу, оказывая значительное усилие на нижний толкающий механизм. Чтобы уменьшить износ упорного упора, мы должны уменьшить это давление. Мы делаем это, внося контролируемую величину «перекоса» в цапфы. Мне нравится устанавливать барабан так, чтобы, когда он пустой, он едва касался нижнего упора. При низкой производительности он поднимается рядом с нижним упорным упором, а при высокой производительности поднимается около верхнего упорного упора.

Чтобы понять процесс, полезно представить цапфы как передние колеса автомобиля. Встаньте так, чтобы вы смотрели в том направлении, в котором шины барабана катятся по цапфам. Если вам нужно переместить барабан в определенном направлении, вы должны управлять цапфой так же, как и передними колесами вашего автомобиля.

Есть два очень важных правила, которых необходимо придерживаться :

1. Все четыре цапфы должны быть установлены одинаково во избежание ненормального износа.
2. Не наклоняйте цапфы дальше, чем это абсолютно необходимо, чтобы барабан не касался упорных упоров.

Я никогда не видел комплекта цапф, которые должны быть перекошены более чем на 1/8 дюйма от нейтрального положения, а большинству барабанов требуется только перекос около 1/16 дюйма. Работая над регулировкой цапф, важно помнить, что если что-то идет не так или вас что-то беспокоит — начните сначала! Сбросьте все обратно в нейтральное положение и начните заново.

Клифф Мэнсфилд — владелец компании Cliff Mansfield Inc., управляющий компанией C.M. Консалтинговая компания, занимающаяся ремонтом, модернизацией и эксплуатацией асфальтобетонных заводов. Он инженер по асфальтовым заводам с 38-летним опытом работы с асфальтовыми заводами различных марок и стилей. Для получения дополнительной информации по этой теме свяжитесь с Клиффом по телефону 541-352-79.42 или на сайте hotplantconsulting.com.
