Разводка электрики в бытовке своими руками: Проводка в бытовке: ввод электричества своими руками

Содержание

Проводка в бытовке: ввод электричества своими руками

К любой бытовке необходимо подвести электричество и сделать внутреннюю проводку. Электропитание необходимо для освещения, подключения бытовой техники и инструмента. Как сделать своими руками электрику в бытовке?

Как подвести электричество к бытовке
Инструменты и оборудование
Монтаж электропроводки в бытовке
Правила электромонтажа
Альтернатива

Как подвести электричество к бытовке

Подключение электричества к бытовке на участке должен делать электрик, потому что для этого необходимо обесточить линию. От столба ЛЭП к дому кабель можно протянуть двумя способами: по воздуху или под землей.

Воздушная проводка является более традиционным вариантом. Но если под линией растут деревья, то нужно будет убрать ветки и постоянно следить за тем, чтобы они не касались проводов. Между столбом ЛЭП и домом должно быть до 10 м. Если расстояние больше, то нужно ставить промежуточный дополнительный столб.

Под землей кабель прокладывают в металлической трубе, чтобы вы сами не повредили его при земляных работах или его не перекусили грызуны. Вход проводки в бытовке делается в этом случае через фундамент. При воздушном подключении – через чердачное помещение.

Инструменты и оборудование

Если подключение бытовки к электричеству должен делать электрик, то разводку, монтаж розеток и подключение электроприборов реально осилить самостоятельно.

Необходимый инструмент: плоскогубцы, отвертка, тестер напряжения (мультиметр, тестер-пробник), кусачки для обрезки и зачистки проводов.

Материалы: распределительный щиток с пробками электрическими и счетчиком, провод, пластиковый кабель-канал, розетки, выключатели, светильники, изолента.

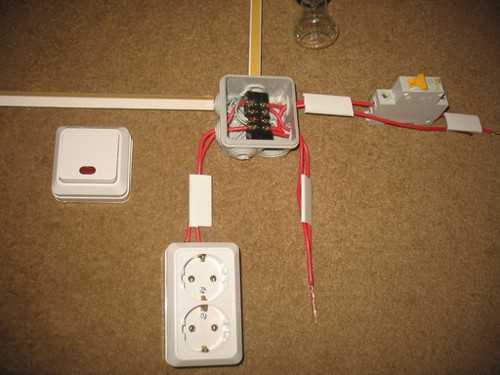

Монтаж электропроводки в бытовке

Проводка в бытовке своими руками – вполне реальная задача, если у вас есть хоть малейшее представление об устройстве электросети и подключении приборов. Для работы понадобится схема электропроводки в бытовке своими руками, потому что без схемы подключения можно наделать ошибок. Лучше использовать для монтажа электропроводки в бытовке своими руками пошаговую инструкцию с указанием порядка действий. Предлагаем для прокладки электрики в бытовке своими руками пример разводки.

Правила электромонтажа

В схеме подключения бытовки к электричеству должно быть указано количество и расположение всех точек: электротехнических, распределительных и установочных коробок, выключателей, розеток. Высота установки регламентируется нормами ПУЭ. Существует несколько стандартов: старый советский и евро. Советские правила рекомендовали устанавливать розетки на высоте 0,9 м от пола, выключатели – 1,6 м, в евростандарте это 0,3 м и 0,9 м соответственно. Какие нормы предпочесть – решать только вам.

Заземление бытовки своими руками – обязательная мера предосторожности, которая обеспечит безопасность и продлит срок электроприборов. Сопротивление контура, если делать его по всем правилам, рассчитывается по сложной формуле с учетом коэффициентов, характеристик грунта, размера и количества электродов. Но можно упростить процесс и сделать обычный треугольник с заземлителями.

Альтернатива

Неправильно рассчитанная и смонтированная электропроводка может стать причиной несчастного случая. Поэтому лучше покупать бытовки с электрикой или нанимать специалиста. Если вы все же решите делать разводку своими руками, то на «Стройпортале» можно купить материалы и наборы инструмента со всем необходимым.

Электрика в бытовке как сделать своими руками подключение разводка проводка

Электроэнергия в бытовке — это не только свет, но и отопление, а также возможность подключить сигнализацию и систему видеонаблюдения, а значит для постоянного или временного использования бытовки в ней стоит сделать электричество.

Помощью профессионального электрика в этом процессе пренебрегать не стоит — от грамотно сделанной проводки зависит ваша безопасность — поэтому в этой статье мы коротко опишем основные этапы электрификации строения.

Подключение

В зависимости от того, входит участок в состав садового товарищества или предназначен под застройку, вам потребуется потребуется либо оформить разрешение на подключение электричества у председателя СНТ, либо получить его у энергетической компании, которая распоряжается сетью. В первом случае можно воспользоваться услугами штатного электрика или нанять специалиста со стороны, во втором с организацией можно договориться о выполнении всех необходимых работ.

Подготовка

Так как бытовка не является капитальным строением, то тип подключения будет считаться временным. При этом в действительности подключение можно использовать на протяжении многих лет, если будете исправно оплачивать счета.

Спланировать работы и определить, что именно потребуется для их выполнения, поможет заранее составленный план электропроводки.

Стандартный список необходимого:

розетки

предохранитель

проводка

короба для разводки

выключатель

светильники

пластиковые коробки или гофрированные трубы.

Проводка снаружи

Силовой кабель от линии на улице до бытовки прокладывается подземным или надземным (воздушным способом. Для подземного можно использовать мягкую ПВХ-трубу пвх мягкая, а для воздушного — самонесущий провод с алюминиевыми жилами.

Если выбирается подземный способ, то для проводов от столба до бытовки выкапывается траншея глубиной примерно 50 см (желательно как можно ближе к забору, чтобы избежать случайных повреждений проводов в будущем). После в траншею закладывается труба с медным бронированным кабелем, которая должна идти от щитка со столба в дом без разрывов, исключая попадание в трубу воды, пыли и грязи. Затем труба закапывается. У бытовки кабель, снова заключенный в стальную трубу, входит в электрический щиток.

При воздушном подключении расстояние от постройки до столба, к которому с помощью специальной арматуры крепится провод, должно составлять не более 10 м. Для безопасного подключения, чтобы не происходило избыточного растяжения и снизился риск внезапного обрыва, специалисты рекомендуют протягивать стальной трос, на который будет опираться кабель.

Ввод в здание — на высоте не менее 2,5 м (через «гусак», изогнутую стойку для трубы на крыше бытовки). Кабель по трубе идет до самого щитка со счетчиком, прикрепленным к наружной стене. От щитка внутрь постройки медный кабель прокладывается внутри стальной трубы с толщиной стенки не менее 2,8 мм. Отрезок трубы в стене располагается с уклоном наружу, просветы заделываются раствором.

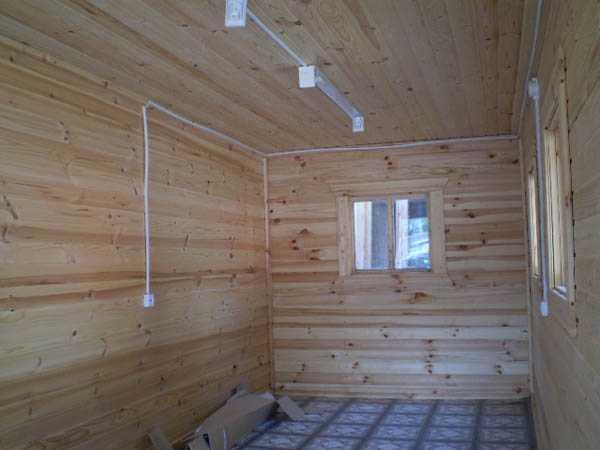

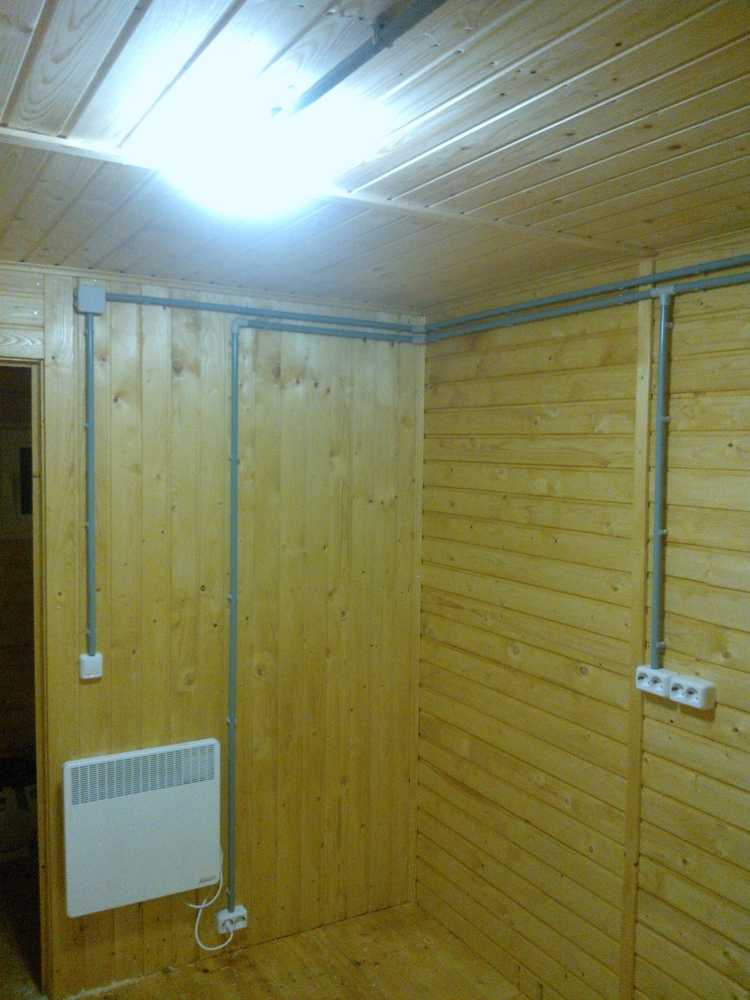

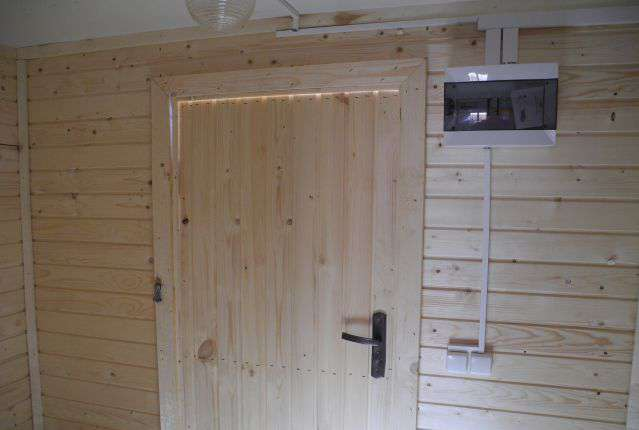

Внутренняя разводка

Определите, где необходимо расположить источники света, розетки и выключатели. Не забудьте подумать, понадобится ли вам наружное освещение около бытовки. Затем приступайте к разводке, учитывая при монтаже проводов и коробок нормативные расстояния до различных строительных конструкций.

Учитывайте правила:

прокладка проводов — открытая в пластиковых лотках либо на изоляторах

скрытый монтаж проводки — в металлорукавах

соединения проводов производятся внутри стальных коробок, куда всегда есть доступ

выключатели и розетки монтируются на защитных металлических пластинах

прожекторы, розетки выключатели наружного освещения должны быть влагозащищенные

каждый участок «прозванивается» после укладки, к подключение к питанию выполняется только после того, как собранная схема будет проверена тестером.

Ютуб-канал «
Сажин Александр. Ремонт и строительство.»

Как перемонтировать дом, не снимая гипсокартон: 4 этапа и советы

Замена электропроводки всегда является больной темой для домовладельцев, так как большинство людей сразу же думают о понесенных расходах или беспорядке и сложности, связанных с проектом. Однако неправильная проводка может оказаться более дорогостоящей и привести к большему ущербу, поскольку приводит не только к коротким замыканиям, но и к возгоранию.

Провод, который вызывает искру или перегрузку по току, иногда может привести к пожару в доме и сжечь все имущество. Это одна из основных причин, но не единственная, почему так важна замена электропроводки в доме. Поскольку большинство домовладельцев обеспокоены разрушительным процессом, электрикам часто задают вопрос: «Можно ли переустановить дом, не снимая гипсокартон?».

Обычно ответ положительный, и в некоторых случаях даже замена электропроводки во всем доме может быть выполнена с минимальным вмешательством. Если вы хотите узнать больше о процессе, хороший электрик должен помочь вам, как переделать дом, не снимая гипсокартон. Вот 4 обычных этапа и чего ожидать от каждого из них.

1. Этап планирования и подготовки

Как и в случае с любым другим проектом реконструкции или модернизации дома, чем лучше вы спланируете и подготовите замену электропроводки, тем более плавным будет процесс. Подробный план поможет вам расположить и спроектировать цепи таким образом, чтобы вы могли сохранить гипсокартон.

Всегда лучше обратиться за советом к профессиональному и сертифицированному электрику даже на этом этапе, чтобы сделать ваш план действительно выполнимым и наилучшим образом действовать. Обычно этап планирования и подготовки включает в себя:

подробный план старой схемы – это старая проводка, которую необходимо заменить, и подробный чертеж того, где что находится, что может помочь свести к минимуму поломку
подробный план новой схема — в некоторых случаях новая проводка может следовать другому плану, если старая не оптимальна или если есть новые потребности, которые необходимо приспособить
расчеты электропроводки – новый план поможет вашему электрику рассчитать количество необходимых проводов и кабелей, а также определить наилучшие и наиболее целесообразные маршруты для новой электропроводки

2. Этап подготовительных работ

не снимать для установки проводки, новые провода придется прокладывать через подполье или, в некоторых случаях, по чердаку. Это означает, что вам нужно освободить место для их проскальзывания.

Этот этап помогает не только освободить место для новой проводки, но и разметить путь для того, что нужно удалить, и для ввода новой проводки в розетки. Вы должны быть в состоянии найти подполье, где электрик будет выполнять большую часть работы.

Если вы решите выполнить подготовительные работы самостоятельно, вам также следует подумать о том, чтобы избавиться от беспорядка рядом с электрическими розетками в вашем доме. Целесообразно убедиться, что у электриков будет легкий доступ для установки электропроводки. Хотя они могут помочь с более тяжелой мебелью и предметами, с мелкими вещами следует разобраться до их прибытия.

3. Стадия демонтажа

Этап демонтажа соответствует своему названию и относится к вытягиванию и утилизации старой проводки. Это не так просто, как кажется, по двум основным причинам:

Просто так провода из стены не выдернуть — они вообще степлеры;
Старую проводку нельзя выбрасывать в мусорку — ее нужно перерабатывать.

Старая проводка часто прикручена к каркасу, что означает, что вы не можете просто вытащить кабели из стены. Убедившись, что электричество отключено, электрик может отрезать кабель и удалить открытую часть, оставив кабель внутри стены. Если вы не против залатать гипсокартон, то эти кабели можно протянуть изнутри комнаты, а в противном случае это придется делать в подполье.

Некоторые кабели расположены в более удобных местах, и их удобнее вытягивать. Электрик может прикрепить новый кабель к старому, затем вытащить старую проводку и позволить новому кабелю упасть на свое место и занять свое место.

4. Новый этап электропроводки

Замена электропроводки в доме — это не так просто, как соединить два кабеля вместе и позволить одному заменить другой. Когда это не так, процесс установки новой проводки может быть довольно сложным. Еще до прокладки нового провода электрику придется предварительно вырезать отверстие для каждой коробки электроприборов схемы.

Затем будет просверлено отверстие диаметром 3/4 дюйма в верхней пластине стены непосредственно над каждым отверстием или в нижней пластине под отверстиями. Обычно это работа для двух человек, так как это помогает другому человеку поймать провод, который проходит через пространство для обхода.

Если расчеты на Этапе 1 были выполнены правильно, то провод должен подаваться прямо к отверстию в стене, и процесс продолжается комната за комнатой, пока вся проводка не будет направлена к нужному выходу.

Советы по перемонтажу электропроводки в доме без снятия гипсокартона

Хотя может быть несложно узнать больше о том, как перемонтировать электропроводку в доме без демонтажа гипсокартона, сделать иногда это может быть сложно. Существуют дополнительные меры предосторожности, которые электрики принимают в таких проектах, особенно когда речь идет о том, чтобы новые кабели были зажаты и затянуты. Это потому, что они не стягивают гипсокартон, поэтому они не могут прикрепить кабели к стойкам за стенами, что является обычной техникой.

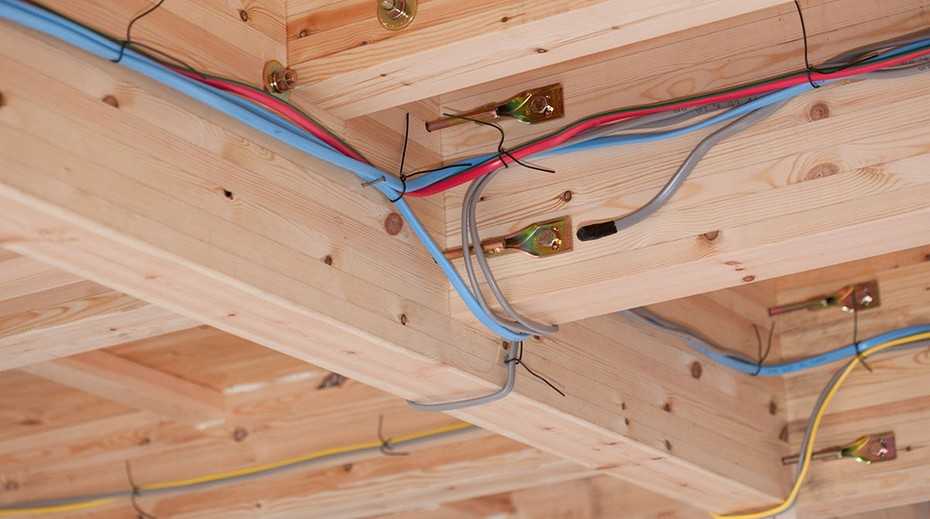

Одним из решений является крепление кабеля к балкам или стропилам с помощью проволочных скоб. Электрик должен убедиться, что каждый провод надежно закреплен в электрической коробке соответствующего устройства с помощью правильного зажима.

Использование распределительных коробок для организации проводов — еще один отличный совет при повторной проводке. Это пригодится и позже, если вы захотите внести какие-то дополнения. Их можно разместить над каждой комнатой.

Очень важно, чтобы замена электропроводки выполнялась должным образом и квалифицированными и опытными специалистами. Если электрическая проводка установлена неправильно, провода могут быть повреждены и вызвать короткое замыкание. Более того, если подключение к щиту и в распределительных коробках не выполнено должным образом, то это может вызвать ЭМП, что может иметь нежелательные последствия для вашего здоровья.

First Name *

Last Name *

Email *

Phone *

Project Type * Project Type*CommercialResidentialIndustrial

Project Address *

City *

StateStateCA

Почтовый индекс *

Сведения о проекте

Этот сайт защищен reCAPTCHA, к нему применяются Политика конфиденциальности и Условия обслуживания Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы владелец дома или бизнеса в радиусе 20 миль от Редондо-Бич и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы записаться на бесплатный расчет стоимости, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

почтовый адрес

4825 Rosecrans Ave
Hawthorne, CA 90250

. Замена электропроводки в доме

Замена электропроводки в доме с использованием устаревшей или малогабаритной системы электропроводки повысит вашу безопасность, предотвратит такие неприятности, как мерцание света, и даже сэкономит ваши деньги на счетах за электроэнергию. Тем не менее, перемонтаж — это серьезное мероприятие, требующее планирования и терпения.

Поймите свои потребности

Замена проводки обычно включает в себя больше, чем просто замену старого провода. Если ваш электрический щит (коробка выключателя) меньшего размера, замена его на больший позволит вам использовать больше электроники и приборов одновременно.

До 1965 года многие дома были построены с 60-амперными панелями, которых было достаточно в то время, когда семьи потребляли меньше электроэнергии. Даже если вы чувствуете, что можете справиться с этим, скорее всего, вам потребуется повысить уровень обслуживания, чтобы получить право на страхование домовладельца. Панель на 60 ампер сама по себе небезопасна при правильном использовании, и даже сегодня ее достаточно для очень маленького дома. Однако в домах более стандартных размеров современные пользователи склонны перегружать эти панели, что представляет опасность возгорания.

Почти все современные дома построены с панелями на 100, 150 или 200 ампер. Наиболее распространенными электрическими панелями являются модели на 100 и 200 ампер. 100-амперной панели достаточно для большинства домов площадью 3000 кв. футов или меньше. Если у вас большой дом или вы используете энергоемкие приборы, такие как электрический водонагреватель или гидромассажная ванна, обычно более экономично использовать панель на 200 ампер.

С другой стороны, если в вашем доме проводка проводилась в 1980-х годах или позже, скорее всего, потребуется лишь несколько обновлений для замены изношенной или поврежденной проводки и светильников.

Вы также можете заменить старые розетки, светильники и выключатели. Старые круглые выключатели и розетки, установленные в плинтусе без плинтусного короба, в целях безопасности следует модернизировать. То, что вы можете установить, зависит от требований к существующей розетке или приспособлению, поэтому убедитесь, что вы знаете, прежде чем покупать замену. Рассмотрите современные варианты, такие как розетки с портами USB, и альтернативы, такие как кнопочные выключатели света вместо тумблеров.

Сделать самому или нанять профессионала?

Если вы любите делать что-то своими руками, вы можете подумать о переделке проводки самостоятельно. Вы сэкономите деньги, но потратите несколько недель на грязную работу, включая резку, сверление, прокладку проводов и латание дыр. Сначала ознакомьтесь с местными электротехническими нормами и разрешениями. Затем создайте подробную карту цепей, которые вы хотите перемонтировать или установить, вместе с розетками, выключателями и другими электрическими функциями, которые вы хотите.

Прежде чем приступить к работе, попросите сертифицированного электрика осмотреть существующую проводку на наличие признаков того, что работа может оказаться более сложной или опасной, чем вы ожидали. Попросите их просмотреть вашу новую карту проводки на наличие потенциальных проблем. Ваша законченная работа по перемонтажу проводки своими руками должна пройти проверку у лицензированного электрика. Прежде чем начать свой проект, найдите электрика, который будет готов провести эту проверку. Не все электрики проверяют работы, которые они не устанавливали сами.

Ремонт электропроводки своими руками начинается с подготовки дома: убирают мебель или передвигают ее в центр комнаты, накрывают тряпками, а затем поднимают ковры и половицы. Далее снимаем старую проводку. Если удаление нецелесообразно, вы можете перерезать провода, чтобы отключить их. После этого можно устанавливать новую проводку. Это означает как замену проводки, так и проводку для новых розеток или других приспособлений. Если вам нужно просверлить новые отверстия, постарайтесь не задеть провода или трубы внутри стен.

Когда закончите, проверьте цепи. Если все они работают правильно, вы можете подключить каждый из них к выключателю на вашем электрическом щите и пометить каждый выключатель названием его цепи. В завершение вызовите электрика для осмотра, прежде чем закрывать точки доступа к проводке.

Создайте свой план

Если вы будете выполнять перемонтаж самостоятельно, вам нужно спланировать как то, что вы хотите, так и то, как это будет установлено. Если вы решили нанять электрика, ваша задача — спланировать, что вы хотите, а не решить, как это установить. Оставьте разработку схемы профессионалам.

Начните с перечисления приборов и электроники, которые у вас есть в настоящее время, и тех, которые вы хотите обновить или добавить в течение следующих 25 лет. В большинстве домов проводку меняют только раз в два десятилетия. Когда вы планируете заранее, ваш электрик может учитывать будущие приборы в вашем проекте замены проводки.

Учитывайте такие особенности, как:

Отопление, вентиляция и кондиционирование воздуха (HVAC)
Освещение и потолочные вентиляторы
Водонагреватель
Стиральная машина и сушилка
Кухонная техника, включая холодильник, духовку, микроволновую печь, посудомоечную машину и морозильник
Электроника для домашнего офиса, такая как компьютеры и центры зарядки устройств
Развлекательные системы, включая телевизор и стереосистему
Гидромассажная ванна, спа, сауна или плавательный бассейн
Электроника для хобби, такая как гитарный усилитель, электроинструменты или швейная машина
Вспомогательные устройства, такие как подъемники для инвалидных колясок, лестничные подъемники и вспомогательные кресла
Более крупные различные элементы, такие как полотенцесушители или беговая дорожка с электроприводом

Как только вы поймете, чего хотите, сделайте простой чертеж своего дома, на котором показаны основные бытовые приборы, электроника, освещение, выключатели и розетки. Визуальное представление помогает вашему электрику понять вашу цель, что, в свою очередь, поможет ему спланировать электрические цепи вашего дома.

Проверьте чертеж с вашим электриком. Они могут предложить изменения из соображений практичности, безопасности или стоимости. Убедитесь, что вы действительно довольны планом, прежде чем ваш электрик приступит к работе. Как только работа началась, просьбы об изменениях увеличивают время и стоимость работы. То, что кажется вам простым изменением, на самом деле может потребовать сложной проводки.

Определите бюджет

Прежде чем вы начнете искать электрика, определите бюджет для вашего проекта по ремонту электропроводки. Стоимость замены электропроводки во многом зависит от размера вашего дома и от того, сколько вы хотите перемонтировать. Если у вас ограниченный бюджет, подумайте о переделке проводки в доме, комната за комнатой или секция за секцией, насколько позволяет ваш бюджет.

Самостоятельная подготовка и уборка также может сократить расходы. Если вы готовы передвинуть мебель, убрать ковры, очистить чердак и, возможно, даже заняться стенами в поисках проводки и розеток, есть большая вероятность, что ваш электрик вычтет стоимость этой работы из вашей общей суммы.

Однако материалы — не место для сокращения расходов. Дешевые материалы снизят стоимость работ, но не стоит экономить на системе, которая, как вы ожидаете, будет работать безопасно и эффективно в течение 25 лет. Спросите о типах материалов, которые использует ваш электрик, и проведите собственное исследование, чтобы убедиться, что качество соответствует вашим ожиданиям.

Найдите квалифицированного подрядчика по электротехнике

© Tomasz Zajda / Adobe Stock Чтобы найти квалифицированного электрика, начните с расспросов о рекомендациях. Если вы не можете получить какие-либо личные рекомендации, обратитесь за предложениями к строительным или профессиональным ассоциациям. Как только у вас появится по крайней мере три названия компаний, свяжитесь с каждой из них, чтобы обсудить их опыт в переоборудовании домов, подобных вашему.

Проверить лицензию электрика. Ищите компанию, в которой есть хотя бы один главный электрик, обладающий лицензией главного электрика и лицензией подрядчика по электроснабжению. Лицензия главного электрика является профессиональной лицензией, а лицензия подрядчика по электроснабжению — коммерческой лицензией. Только главный электрик может иметь лицензию подрядчика по электроснабжению. Также проверьте наличие у подрядчика страховки гражданской ответственности.

Убедитесь, что этот электрик действительно работает в компании. Некоторые электрики позволяют компаниям использовать свои учетные данные, даже если они там не работают.

Будьте готовы к поломке

Замена электропроводки — одна из самых разрушительных работ по ремонту дома. Поскольку провода проходят по всему дому, доступ к ним часто означает поднятие ковров и половиц, а также открытие стен и потолков. Ваш подрядчик не сможет точно сказать вам, сколько времени займет работа, пока он не оценит вашу существующую систему электропроводки и ваш новый план.

Работы по перемонтажу выполняются в два этапа:

Первый этап — Замена кабелей, проводки, цепей и монтажных коробок.

Второй этап – Установка лицевых панелей на розетки и выключатели света и установка светильников. На этом этапе все подключается и идет «вживую».

Это означает, что даже замена электропроводки всего в нескольких комнатах обычно занимает два-три дня. Для дома с тремя-пятью спальнями работа может занять до недели. Если вам нужны какие-либо специальные функции, такие как встроенное верхнее освещение, это продлит время. Если вы попросите внести изменения в ваш первоначальный план, например, поставить розетку в другом месте, это также увеличит время. Более того, всегда есть шанс, что ваш электрик столкнется с проблемой, которую он не мог предвидеть, приступая к работе.

В это время у вас не будет электричества, что, скорее всего, означает отсутствие света, кондиционера, электрической плиты или телевизора.
