Раздвижные ворота своими руками чертежи фото и видео варианты: Ворота своими руками. Чертежи, фото и видео

Ворота своими руками. Чертежи, фото и видео

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

При обустройстве ограждений вокруг дома или дачного участка обязательно возникает вопрос: как сделать ворота своими руками. Чертежи, фото и видео материалы, приведенные в этой статье, помогут разобраться с процессом установки таких конструкций, а также определиться с выбором способа открывания. После тщательного просчета всех тонкостей и нюансов можно подобрать оптимальную, подходящую конкретному участку конструкцию и заранее подготовить все необходимое.

Современные распашные ворота

Содержание

• 1 Распашные ворота
  • 1.1 Распашные ворота своими руками (видео 1)
• 2 Монтаж распашных ворот
  • 2.1 Установка опорных столбов: два способа
  • 2.2 Распашные ворота своими руками (видео 2)
• 3 Раздвижные ворота
• 4 Как установить консольные ворота своими руками.
  Чертежи, фото и видео этапов работ
  • 4.1 Откатные ворота своими руками (видео)
  • 4. 2 Особенности сборки створки и подготовки фундамента
  • 4.3 Необходимая фурнитура
• 5 Распашные ворота (видео)

Распашные ворота

Самым простым и довольно удобным считается вариант распашных ворот со встроенной калиткой. Подобную схему чаще всего используют при обустройстве ограждений для частного дома ввиду простоты конструкции и возможности установки своими руками.

Чертеж обустройства распашных ворот с калиткой

Согласно этой схеме створки и калитка устанавливаются на обычные петли, приваренные к опорным столбам. Их крепление может производиться двумя способами: с внутренней и внешней стороны опор. От варианта монтажа и разновидности петель зависит сторона открывания ворот. Чаще всего створки изготавливаются в виде металлических рам, выполненных из профильной трубы или металлического уголка. Обшивка может проводиться из разных отделочных материалов, сюда можно отнести:

• древесину;
• листы тонкого металла;
• профнастил.

Схема создания кованых ворот своими руками

Неплохо смотрятся и кованые створки, но их создание лучше всего доверить мастеру ввиду сложности такого процесса. Без специальных навыков невозможно собрать такие ворота своими руками. Чертежи, фото и видео для облегчения самостоятельного монтажа других типов ворот можно найти ниже.

Распашные ворота своими руками (видео 1)

Монтаж распашных ворот

Если распашные ворота планируется выполнять из сравнительно легкого материала – профнастила, то в качестве опорных столбов прекрасно подойдут металлические трубы, имеющие диаметр 80-100 мм. Для такой задачи подойдет и профилированная квадратная труба.

Сами створки выполняются из труб с квадратным сечением, но меньшего размера. Рекомендуемые габариты 40х25х3000 мм. С помощью сварки изготавливают каркас створок в виде обычных рамок и затем усиливают поперечинами или диагоналями из того же материала. Обязательно нужно предусмотреть на створках места для засовов, замков и ограничителей открывания-закрывания.

Распашные ворота в частном доме

Начинают монтаж подобных конструкций с установки опорных столбов. Ниже описано, как выполнить монтаж опор для ворот своими руками. Чертежи, фото и видео помогут разобраться во всех тонкостях работ.

Статья по теме:

Устройство ворот для частного дома. Фото возможных вариантов. Виды ворот для частного дома. Фото вариантов установки. Обустройство распашных и раздвижных въездных групп. Автоматизация ворот.

Установка опорных столбов: два способа

Установка опор может производиться двумя методами: обычным забиванием или бетонированием. Чтобы качественно установить металлическую трубу в землю, необходимо заранее проделать отверстие и с помощью большой кувалды забить опору. Уровень забивания составляет примерно 120-130 см.

Такой способ считается самым простым, гарантирует быстроту выполнения и высокую надежность будущей конструкции. После установки опоры нужно закрепить к стойкам ограждения или, если требуется к дворовым постройкам. Далее привариваются навесы, на которые впоследствии подвешиваются собранные заранее створки.

Схематическое изображение опор и каркаса распашных ворот

В качестве другого способа установки опор можно использовать бетонирование. Его можно выполнить с армировкой или без обвязки металлической арматурой. Для этого подготавливают отверстия, диаметром примерно 25-30 см, а глубиной 150-200 см. Эти значения могут изменяться в зависимости от сечения опорного столба. На дно подготовленных ям засыпают так называемую подушку – слои песка и щебенки, которые потом утрамбовываются.

Распашные деревянные ворота

После этого столб устанавливается на подготовленную подушку, при необходимости устанавливается арматурная обвязка и вся конструкция заливается бетоном. Для этого можно использовать цемент марок М-200, 250. Пока раствор свежий, столб устанавливают по уровню и фиксируют дополнительными подпорками. Неплохо смотрятся опорные столбы, выполненные из кирпича. В этом случае места для крепления петель встраиваются прямо в кладку.

Распашные ворота своими руками (видео 2)

Раздвижные ворота

Из всех вариантов раздвижных ворот можно выделить три самых распространенных. Они бывают:

• консольными;
• откатными;
• подвесными.

Наименьшей популярностью из этих разновидностей пользуются подвесные ворота. При их установке ограничивается высота проезда, так как сверху монтируется металлический профиль, на который подвешивается створка.

В регионах, где зимы холодные и снежные не стоит устанавливать откатной вариант ворот. Для их полноценного использования придется постоянно очищать их ото льда и снежных заносов, что не всегда удобно. В остальном подобные конструкции довольно хороши, они не требуют большой площади для полного открывания.

Конструкция откатных ворот

Совсем несложно изготовить откатные ворота своими руками. Чертежи, фото и видео материалы помогут разобраться с особенностями монтажа таких конструкций. Для откатных ворот нужно предусмотреть свободное пространство вдоль забора. Примерные размеры створки приведены на рисунке.

На поверхности земли оборудуется специальный рельс или профиль, по которому створка будет передвигаться с помощью специальных роликов. В верхней части также устанавливаются роликовые элементы и дополнительные скобы, которые будут придерживать полотно при передвижении.

Раздвижные ворота на роликах

Как установить консольные ворота своими руками.

Чертежи, фото и видео этапов работ

Консольные ворота считаются сложнее в устройстве, чем их собратья. Но именно специальное устройство гарантирует надежную работу даже в морозное время года. Основные преимущества ворот такого типа: отсутствие ограничения по высоте и возможность установки только одного опорного столба. Они не имеют контакта с наземным рельсом, поэтому их использование в любую погоду не доставляет особых проблем.

Откатные ворота своими руками (видео)

Особенности сборки створки и подготовки фундамента

Полотно ворот монтируется на заранее подготовленную раму, выполненную из металлической трубы, профиля или уголка. Снизу к раме приваривается направляющая балка, внутри которой устанавливаются роликовые каретки. Именно по ним основание перемещается в обе стороны, осуществляя открытие и закрытие конструкции.

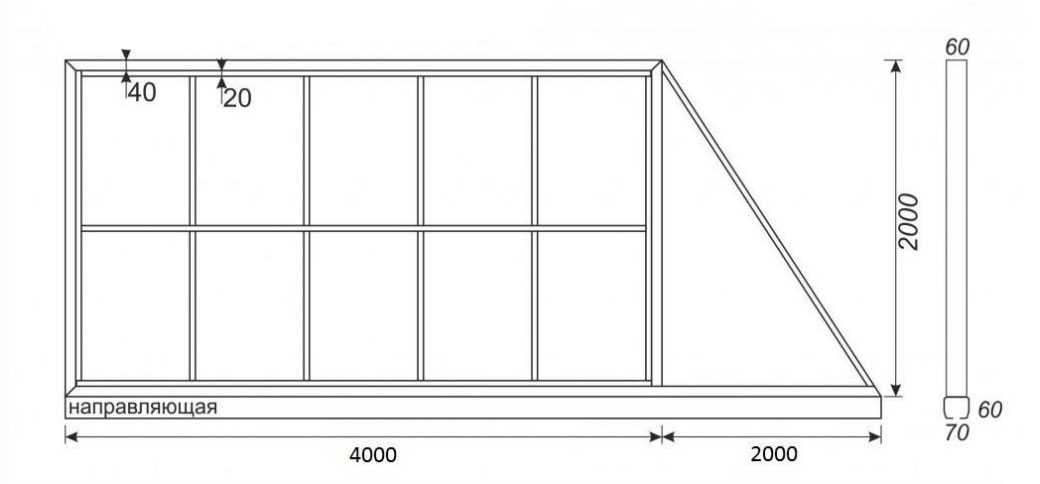

3D-эскиз консольных ворот

Полезный совет! После сварки каркаса, полученные швы необходимо зачистить болгаркой, а также устранить со всей поверхности очаги коррозии.

Чтобы узнать необходимый размер таких ворот, нужно условно их разделить на две части: закрывающую проем и противовес. Длина противовеса (консольной части) должна составлять 35-50% от ширины необходимого проема. Под консольную часть требуется обустройство фундамента, чтобы выдерживать нагрузки, создаваемые воротами при движении.

Откатные ворота в частном доме

Полезный совет! Стандартный проем для удобства въезда через ворота должен составлять 4 метра. Соответственно длина консольной части будет около 2 метров.

Для этого необходимо подготовить швеллер №20, длиной равной консольной части ворот. Затем выкапывается котлован, примыкающий к опорному столбу. Его габариты должны быть немного больше размеров швеллера, а глубина ниже уровня промерзания почвы. Также необходимо создание как минимум двух арматурных каркасов для привязки швеллера к фундаменту.

Швеллер 200 мм укладывается вплотную к столбу. Швеллер 160 мм укладывается с отступом 50 мм от столба. Закладные в столбах монтируются заподлицо с кирпичной кладкой (отделкой)

После заливки готовому фундаменту требуется около месяца, чтобы окончательно выстояться, но уже через неделю он наберет максимальную прочность, после чего можно начинать монтаж створки.

Примеры конструкций различных видов откатных ворот

Необходимая фурнитура

Фурнитура для консольных ворот, представленная на строительном рынке, довольно разнообразна. При ее выборе нужно учитывать ширину проема и вес готовой створки. Стандартный набор включает в себя:

• 6 метровая направляющая балка;
• две роликовые опоры;
• концевые ролики;
• ловители концевых роликов;
• дополнительное устройство с 2 роликами;
• заглушки для концов балки.

Распашные металлические ворота

Полезный совет! Чтобы работа механизмов не вызвала проблем, ролики необходимо крепить в одной плоскости.

В комплекте обычно находится инструкция по сборке, с ее помощью можно собрать всю конструкцию ворот своими руками. Чертежи, фото и видео, собранные в этой статье, помогут детально разобраться со всеми нюансами.

Распашные ворота (видео)

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Какие интерьерные стили вам наиболее близки?

• Классика

• Хай-тек, модерн

• Лофт, шале

• Прованс, кантри, эко

• Поп-арт, готика

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

А сможете ли вы самостоятельно рассчитать пропорции состава для строительного раствора? Тест

ПРОЙТИ ТЕСТ

Ворота своими руками + чертежи, фото и видео

Содержание

• Преимущества распашных ворот
• Конструкция распашных ворот
• Ворота из профлиста
• Установка распашных ворот
• Способы установки столбов
• Изготовление и установка створок
• Раздвижные ворота
• Установка консольных ворот
  • Необходимая фурнитура
• Подъемно- поворотные ворота
• Итоги

Любой приусадебный участок огражден забором и воротами. Такие конструкции обеспечивают безопасность личного имущества. Выбор и возведение ворот можно осуществить самостоятельно. Перед работой понадобится создать чертежи, учесть основы установки столбов и правильно подобрать материал конструкции. В процессе установки лучше следовать советам опытных строителей. При установке ворот своими руками понадобятся чертежи, фото и видео готовых конструкций.

Преимущества распашных ворот

Вне зависимости от конструкции, владелец участка может выбирать метод открывания створок – наружу или внутрь. Монтаж распашных ворот осуществляется без особых сложностей. Если правильно выполнять все этапы постройки, конструкция будет служить долго и исправно. Классические распашные ворота обладают рядом преимуществ:

• высокая функциональность;
• компактность;
• отсутствие ограничений по размеру;
• возможность использования любых материалов;
• удобство эксплуатации.

Также такие ворота отличаются простотой монтажа, они нетребовательны к обслуживанию, достаточно прочны и могут быть возведены в самых разных дизайнерских решениях. Также распашные конструкции отличаются продолжительным сроком службы. Если появится необходимость, на них можно установить систему автоматического управления.

К недостаткам таких ворот относят:

• важность учета ветровой нагрузки, актуальной для данного региона;
• необходимость освобождения достаточного пространства для открытия- закрытия ворот.

Простой учет этих факторов позволяет понять, что плюсов у распашных ворот гораздо больше, чем минусов.

Конструкция распашных ворот

Вне зависимости от размеров, отделки, направления открытия и материалов исполнения распашные ворота включают:

• Опорные стойки. Столбы должны соответствовать типу ворот.
• Рама. Она выполняется из металла или дерева. Главное требование к раме – большая жесткость.
• Обшивочный материал. Большой популярностью пользуется металлопрофиль.
• Петли. Их выбирают в соответствии с массой ворот и их конструктивными особенностями.
• Замки и запоры. Они представляют собой устройства, которые предотвращают попадание злоумышленников на территорию участка. Также такие механизмы имеют разнообразное исполнение.

Каждая деталь распашных ворот выполняет важную функцию. Правильная установка каждой из них является залогом долгой службы ворот. При постройке ворот своими руками необходимы чертежи, схемы, эскизы конструкций.

Ворота из профлиста

Наибольшей популярностью среди частных застройщиков пользуются распашные ворота. Створки могут открываться как в одну, так и в обе стороны. В качестве материала, который крепится к каркасу, используют профнастил. Также в полотне ворот можно сделать калитку.

Популярность распашных ворот достигается за счет продолжительного срока службы таких изделий. Металлические конструкции не требуют ремонта в сравнении с деревянными. Нередко ворота из профнастила дополняют системами автоматики. Кроме того, профилированный лист имеет ряд преимуществ:

• дешевизна используемых материалов;
• простой процесс изготовления;
• достаточно большой срок эксплуатации;
• внешняя привлекательность;
• отличные характеристики.

Недостатком ворот из профлиста является подверженность воздействиям ветровых нагрузок. Такие створки необходимо устанавливать на усиленные петли. Также стоит заранее позаботиться о правильной установке столбов. К недостаткам таких конструкций относится необходимость освобождения пространства для открывания.

Однако достоинства ворот из металлопрофиля существенно превосходят их недостатки. Тем более многие проблемы не так критичны, чтобы обращать на них внимание.

Установка распашных ворот

Если распашные ворота планируется изготавливать из профлиста, понадобится установить достаточно крепкие столбы. Для опор лучше выбрать трубы диаметром от 80 мм. Также отлично справится с нагрузками и квадратная труба.

Створки сваривают из труб квадратного сечения. Лучше выбирать изделия с габаритами 10х25х3000 мм. Для их соединения потребуется использовать сварку. Каркас необходимо усилить диагональными натяжителями. Также обязательно предусматривается место для запора, замка и ограничителей.

Начинаются работы с монтажа опор. Этот этап требует определенной подготовки. Также важно пользоваться готовыми чертежами вороти фото. Из видео, на которых поэтапно выполняется монтаж распашных ворот, также можно получить немало информации. Полезная информация по теме находится в этом материале:

Способы установки столбов

Опорные столбы могут быть просто забыты в землю или забетонированы. Во втором случае опоры окажутся намного прочнее и надежнее. Также не стоит забывать о необходимости правильной установки петель. При забивании необходимо погрузить опоры в грунт на 130 см.

Использование такого метода установки столбов для ворот позволяет сэкономить время. Практически сразу после забивания опор можно крепить петли и вешать створки.

Другим способом является бетонирование. Его лучше совмещать с армированием опоры. Глубина ям составляет 150- 200 см. Диаметр каждого котлована зависит от сечения закапываемой трубы. Сначала подготавливается подушка (из песка и щебня, а затем заливается бетон).

Важно! Перед бетонированием в яму стоит поместить гидроизоляционный «стакан» из рубероида. Благодаря этому бетонное молочко не уйдет в землю, что сделает раствор более прочным. Бетон периодически надо утрамбовывать, выгоняя лишний воздух.

Изготовление и установка створок

После установки столбов понадобится выполнить створки. Этому процессу следует уделить особенно много времени. Работа выполняется поэтапно:

• Сначала на ровную поверхность необходимо выложить профильную трубу или уголки, и сварить форму по чертежу.
• Чтобы прочность конструкции была высокой, важно укрепить створки диагоналями.
• Когда каркас будет готов, можно начинать его обшивку профилированным листом. Материал должен быть толщиной 2 мм. Слишком толстый металл выбирать не следует – тогда придется думать об усилении стоек.
• После этого устанавливают петли. Сначала их одной половинкой приваривают к раме ворот, а затем второй – к столбу.
• Когда все работы выполнены, необходимо позаботиться о безопасности – на ворота устанавливают замок и запор.

Такой же принцип лежит в основе монтажа калитки. Покраску створок можно выполнять как на весу, так и на земле – еще до монтажа на опоры. Разница в том, что на уже установленных воротах в процессе нанесения краски могут появиться потеки. По этой причине нужно отнестись к работам с особой внимательностью.

Раздвижные ворота

Раздвижные ворота отличаются особой функциональностью. Они не занимают много места, бесшумны, открываются достаточно быстро. Существует несколько типов раздвижных ворот:

• откатные;
• подвесные;
• консольные.

Меньше всего востребованы ворота подвесного типа. Это объясняется появлением ограничений проезда, сложностью установки, множеством требований таких конструкций.

Если в регионе регулярно наблюдаются сильные заморозки, устанавливать откатные ворота на своем участке не стоит. Направляющие будут покрываться наледью, что снизит функциональность конструкции. Такие ворота будут требовать постоянного ухода. В остальном они достаточно хороши.

Соорудить откатные ворота своими руками может каждый. Для этого надо иметь чертежи и определиться с размерами створки. Также могут помочь различные видео и фото готовых конструкций. Основным условием монтажа откатных ворот является необходимость освобождения пространства вдоль забора.

На поверхности грунта устанавливают специальный профиль. Створка будет двигаться именно по нему. Сверху ворот также устанавливают специальные ролики. Чтобы ворота останавливались в нужном месте, проводят монтаж специальных фиксирующих элементов. Полезная информация находится в этом видео:

Установка консольных ворот

Консольные ворота считаются одними из самых сложных. Преимущество таких конструкций заключается в отсутствии необходимости оборудовать наземный рельс. Ворота не касаются поверхности грунта во время движения. Также при установке консольных ворот нет ограничений по высоте. Кроме того, необходимо устанавливать только 1 опорный столб. Используются такие конструкции в любое время и при любой погоде.

Створка выполняется достаточно просто. Она состоит из рамы и обшивки. К нижней части створки приваривают направляющую, внутрь которой помещаются роликовые каретки. По ним ворота могут перемещаться в обе стороны.

Совет! Как только каркас будет сварен, необходимо зачистить сварочные швы. Кроме того, со всех поверхностей следует убрать следы коррозии.

Створка консольных ворот условно делится на две части – ту, что закрывает проем, и ту, которая служит противовесом. Вторая часть должна иметь длину, равную 35- 50% длины первой. Под консольной частью оборудуется специальный фундамент, способный выдерживать значительные нагрузки во время эксплуатации ворот.

Для оборудования фундамента понадобится подготовить швеллер, который будет равен длине консольной части створки. Также стоит выкопать котлован, в который будет залит бетонный раствор. Длина ямы должна на несколько десятков сантиметров превышать длину швеллера. Фундамент заливается на глубину ниже уровня промерзания грунта. Кроме того, чтобы надежно закрепить швеллер в фундаменте, понадобится выполнить специальный арматурный каркас.

После того как заливка фундамента будет завершена, можно устанавливать створку. Такая работа также имеет свои нюансы и требует особого подхода.

Необходимая фурнитура

Необходимые для установки консольных ворот элементы представлены в строительных магазинах в большом разнообразии. Чтобы правильно выбрать фурнитуру, понадобится определиться с массой створки и ее габаритами. Также важно знать ширину проема.

Стандартный комплект элементов для установки раздвижных консольных ворот включает:

• направляющую балку;
• заглушки, которыми оборудуется балка;
• концевые ролики;
• дополнительное устройство, оснащенное 2 роликами;
• роликовые опоры;
• ловители роликов.

Такой набор является необходимым при установке консольных ворот. В процессе выбора важно узнать мнение специалиста.

Подъемно- поворотные ворота

Подобные конструкции отлично подходят для стандартного гаража. Применять их в качестве ворот на участке не рекомендуется – они имеют ограничение по высоте. Принцип работы конструкций достаточно прост – полотно сдвигается вверх, принимая горизонтальное положение. Такие ворота быстро открываются и закрываются, отличаются относительной простотой монтажа.

Когда происходит открывание створки подъемно- поворотных ворот, она начинается немного выступать наружу. Это стоит учитывать, подгоняя машину к гаражу. Если не рассчитать расстояние, ворота могут задеть автомобиль.

Такие ворота стали популярны отчасти благодаря своей компактности. В сложенном состоянии они практически не занимают места. Также они отличаются доступностью. Выполняется обшивка рамы из дерева, металлических листов или композита. Если сравнивать такие конструкции с распашными, они явно имеют больше преимуществ для установки в гараже.

Для изготовления подъемно- поворотных ворот понадобится начертить схему. Особенности монтажа конструкций:

• При подготовке к установке подъемно- поворотной конструкции понадобится выполнить 2 рамы – для створки и ту, по которой ворота будут перемещаться.
• Внутри гаража рама окажется г-образной формы.
• Полотно оборудуется створками сверху и снизу.
• Также к раме монтируют рычаги, поднимающие полотно в процессе открывания.
• Обязательно предусмотреть амортизаторы, которые будут смягчать удар полотно во время закрытия.

Опорную раму крепят к проему при помощи анкеров. Установку автоматики следует проводить только после всех процедур по монтажу ворот. Работу лучше доверить специалистам, которые помогут провести электропитание.

Установка ворот подъемно- поворотного типа не займет много времени, если хорошо подготовиться к работе. Также процесс ускорится, если пригласить опытного мастера. Кроме того, необходимо пользоваться чертежами конструкции заранее рассчитать размеры створки и направляющей рамы. Как устанавливаются такие ворота, можно узнать из видео:

Итоги

Устанавливать ворота любого типа лучше согласно чертежам. Распашные конструкции чаще используются в индивидуальном строительстве, раздвижные – как для закрытия въездов на частные территории, так и при ограждении промышленных объектов. Подъемно- поворотные конструкции идеально подходят для оборудования въезда в гараж.

Каждый тип ворот обладает определенными преимуществами. Также у них имеются и определенные недостатки. Самый простой и доступный вариант – распашные ворота с двумя створками. В процессе монтажа таких конструкций особое внимание следует уделить установке опорных столбов.

• Как установить забор из сетки рабицы своими руками

• Гаражные секционные подъемные ворота

• Чем покрасить деревянный забор своими руками

• Забор из профнастила своими руками

Консольные ворота Промышленные раздвижные ворота безопасности

Крепость Варианты декора

Идеальный выбор для затворов, требующих безопасности, с привлекательным дизайном и декоративной отделкой.

Если вы архитектор, владелец объекта, инженер или кто-то еще, кто ищет самые лучшие коммерческие раздвижные ворота, доверьтесь TYMETAL. вы накрыли. Мы разрабатываем и производим самую обширную линейку защитных ворот по периметру и систем электрических приводов ворот для коммерческих/промышленных и исправительных учреждений.

За более чем 35-летний опыт работы в отрасли мы создали гордую репутацию, предлагая консольные раздвижные ворота, которые вы ищете. И нас поддерживает высочайший уровень обслуживания клиентов.

Читайте дальше, чтобы узнать больше о консольных откатных воротах, которые мы предлагаем, и свяжитесь с одним из наших компетентных представителей сегодня для получения дополнительной информации о коммерческих консольных откатных воротах.

Хотите знать, подходят ли консольные откатные ворота для вашего проекта, приложения или среды? Конструкция консольных ворот уравновешена, что позволяет воротам плавно выдвигаться линейным движением, закрывая проем за пределами его вертикальной опоры. Это идеальное решение для помещений, где необходим большой проем. Системы консольных откатных ворот промышленного класса идеально подходят для таких объектов, как аэропорты, военные базы, железные дороги, здания государственных служб, химические заводы, пограничные станции и многое другое.

Преимущества выбора автоматических раздвижных консольных ворот с цепями перед распашными воротами включают:

• Более безопасная работа с меньшей вероятностью того, что ворота будут мешать или соприкасаться с транспортными средствами или предметами.
• Снижение общих затрат благодаря автоматизированной конструкции ворот, которая устраняет необходимость в дополнительных операторах.
• Сокращение затрат на техническое обслуживание и техническое обслуживание, так как дорожку откатных ворот легче очищать от мусора и снега.

Характеристики консольных ворот TYMETAL

Наша линейка прочных консольных ворот предназначена для закрытия отдельных проемов до 60 футов. При удвоении открывается до 120 футов , что делает его универсальным решением для широкого спектра применений. Особенности и преимущества наших консольных ворот включают:

• Разработаны и изготовлены на заказ – в соответствии с вашими конкретными проектными потребностями.
• Верхние направляющие и верхние элементы рамы ворот соединяются шпонками для полного сцепления друг с другом, а затем свариваются, образуя цельную композитную конструкцию.
• Крестовина троса из нержавеющей стали или оцинкованная по всей длине ворот.
• Мы поставляем двух- или однопутные консольные ворота в зависимости от требований вашего проекта.

Узлы грузовика

• предназначены для использования с откатными воротами и прошли испытания при экстремальных нагрузках и погодных условиях.
• Наслаждайтесь 5-летней гарантией на грузовые автомобили в сборе W4 или S8 входит в стандартную комплектацию.
• Самоустанавливающиеся колеса на шарикоподшипниках с герметичными смазочными материалами.
• Поставляется с предохранителями зазоров и кожухами направляющих роликов для защиты от захватчиков.

Посмотреть характеристики консольных ворот

Компания TYMETAL предлагает лучшие консольные откатные ворота для вашего бизнеса

Компания TYMETAL предлагает несколько типов консольных ворот, отвечающих вашим эксплуатационным потребностям и отраслевым стандартам. Что делает наши консольные раздвижные ворота лучшим решением для защитных ворот, так это наши высокие стандарты долговечности, прочности и использования в тяжелых условиях.

Мы предлагаем четыре стандартных варианта консольных откатных ворот на заказ, в том числе:

• Консольные ворота для тяжелых условий эксплуатации : Наша система консольных ворот для тяжелых условий эксплуатации обеспечивает непревзойденную жесткость и стабильность в различных условиях эксплуатации для открытия до 30 ‘. Четырехколесные тележки на шарикоподшипниках прошли тщательные испытания и рассчитаны на использование в экстремальных условиях нагрузки и погодных условий.

• Конструкционные консольные ворота : Прочная конструкция консольных ворот TYMETAL имеет двухпутную систему, которая может вмещать проемы размером до 40 футов (80 футов для двойных). Полузакрытые гусеницы из экструдированного алюминиевого сплава обеспечивают надежную работу и оптимальную безопасность в тяжелых условиях эксплуатации.

• Консольные ворота с коробчатой ​​рамой : Консольные ворота с коробчатой ​​рамой TYMETAL являются отличным выбором для закрытия ограждений шириной до 60 футов (120 футов, двойные). Коробчатая конструкция наиболее эффективна при сопротивлении ветру и гравитации. Наша конструкция консольных ворот с коробчатой ​​рамой имеет стальные тросы и больше алюминиевых опорных материалов, чем любой другой продукт на рынке сегодня.

• Декоративные консольные ворота Fortress : Декоративные откатные ворота Fortress обеспечивают исключительную безопасность и привлекательный внешний вид. Они имеют рамы и пикеты, изготовленные из профилей из алюминиевого сплава, и могут быть изготовлены с выпуклой или вогнутой конфигурацией.

• Индивидуальные конструкции ворот на заказ : TYMETAL  может помочь вам с индивидуальными потребностями ворот на вашем участке. Предоставляя бесплатные услуги по составлению спецификаций и чертежей в САПР, наша команда готова помочь начать ваш проект по обеспечению безопасности периметра.

Запросить цену >>

Часто задаваемые вопросы о консольных воротах

TYMETAL занимается проектированием, производством и установкой консольных откатных ворот более 30 лет. За это время нам также задали сотни вопросов о наших лучших в отрасли воротах. Мы предоставили некоторые из наиболее часто задаваемых вопросов ниже. Если вашего вопроса нет на этой странице, позвоните нашим специалистам или заполните контактную форму, чтобы мы могли ответить на ваш вопрос!

В чем разница между консольными воротами и раздвижными воротами?

Консольные ворота и раздвижные/роллетные ворота — это просто разные типы раздвижных ворот. Основное отличие заключается в том, что консольные ворота не касаются земли. Они удерживаются над землей и перемещаются по консольным роликам, расположенным сверху и внутри ограждения. Консольные ворота также имеют встроенный противовес. Это увеличивает вес и длину ворот, позволяет им расширяться и делает их более подходящими для больших проемов. Наконец, консольные ворота имеют цельную конструкцию с блокировкой, которая требует меньшего обслуживания, чем обычные роликовые ворота с цепным звеном.

Рулонные/раздвижные ворота, напротив, имеют колеса только на нижней направляющей ворот. Сами откатные ворота расположены поверх этих колес и катятся по земле под ними, чтобы двигаться.

Хотя для консольных ворот требуется больше места, чем для распашных ворот или вертикальных подъемных ворот, они часто являются более безопасными, надежными и простыми в использовании единицами.

Узнайте больше о консольных и роллетных воротах.

Могут ли консольные ворота быть моторизованными?

Все ворота и заграждения TYMETAL для вашего удобства могут быть оснащены электроприводом. Мы можем согласовать любую систему ворот с автоматическим приводом откатных ворот, который обеспечит надежную работу при низких требованиях к техническому обслуживанию. Мы также предлагаем ряд систем контроля доступа, которые упрощают вход и выход, экономя время и усилия вашей службы безопасности.

Каковы различные части системы консольных ворот?

По сравнению с распашными воротами консольные ворота занимают меньше места благодаря ряду консольных роликов сверху и внутри ворот. При установке системы раздвижных консольных ворот вы должны убедиться, что следующие элементы соответствуют назначению ворот и установлены правильно для надлежащего функционирования:

• Стойки ворот
• Рама ворот
• Ролики и колеса
• Заполняющие материалы
• Конструкционные материалы
• Оборудование
• Опоры и фермы
• Гусеницы
• Электроника и оборудование для автоматизированных систем

Какие факторы следует учитывать при покупке консольных ворот?

При выборе консольных ворот учитывайте такие факторы, как:

• Высота над уровнем моря: Консольные ворота должны оставаться на ровной поверхности для правильной работы, так как откатные ворота, установленные на склоне, будут скользить вниз по склону. Установщик должен установить ворота как минимум на два дюйма выше самой высокой отметки в вашей закрытой зоне.
• Хранение: Место, которое вы резервируете для консольных ворот, должно включать место для противовеса или дополнительной длины ворот, выходящей за длину проема.
• Тип заполнения: Материал заполнения консольных ворот, например, алюминий или сталь, определяет их пригодность для защитных и декоративных целей.
• Однопутная или двухпутная конфигурация: Консольные ворота с проемами шириной 27 футов или короче могут использовать экономичную однопутную конфигурацию. Между тем, консольные ворота с проемами шире 27 футов обычно должны иметь двухпутную установку для лучшей устойчивости.
• Ширина проема: Ширина проема ваших консольных ворот будет определять тип рамы, необходимой для правильной работы.
• Высота ворот: Хотя это не так важно, как ширина проема ваших ворот, высота консольных ворот также влияет на общую конструкцию ваших ворот. Высота влияет на ветровую нагрузку ворот, определяя, какие материалы заполнения, фурнитуру и опоры вам необходимо использовать.
• Вес ворот: Масса большинства консольных ворот не превышает 2000 фунтов. Когда ворота весят более тонны, установщику необходимо учитывать расположение дорожек, конструкцию фермы, опоры и другие элементы, которые сохраняют их структурную целостность.

Варианты декоративных раздвижных ворот

TYMETAL также предлагает различные варианты декоративных консольных ворот, которые обеспечивают оптимальную безопасность наряду с привлекательным дизайном и отделкой. Рамы и пикеты изготавливаются из профилей из алюминиевого сплава с доступными стилями: внутренний, внешний, с плоской вершиной или с заостренным концом. Декоративные раздвижные ворота также бывают выпуклыми или вогнутыми, с фрезерованным алюминием или запекаемым порошковым покрытием стандартных или нестандартных цветов. Эти дополнительные опции помогают воплотить в жизнь ваше эстетическое видение.

Где я могу найти чертежи шиберных затворов и спецификацию конструкции?

Tymetal предлагает полный спектр услуг до, во время и после продажи наших систем консольных откатных ворот. Независимо от того, находитесь ли вы на рынке структурных, коробчатых или сверхмощных откатных ворот, мы предоставляем полные спецификации и чертежи откатных ворот в САПР. Посетите нашу страницу с чертежами и спецификациями консольных скользящих ворот, чтобы выбрать решения, которые подходят именно вам.

Доступны ли автоматические консольные откатные ворота?

Помимо самого тяжелого в отрасли сочетания направляющей и рамы ворот, Tymetal также предлагает полностью автоматические системы консольных ворот. Мы предлагаем различные варианты автоматических откатных ворот и приводных систем, соответствующие вашим конкретным требованиям проекта. От системы ворот TIGER с двойным проемом до 80 футов до системы коробчатых ворот TYM HYD B с двойным проемом до 120 футов — мы предлагаем широкий спектр конструкций автоматических откатных ворот. Посетите нашу страницу систем привода ворот для получения дополнительной информации о полном ассортименте консольных ворот.

Что лучше: алюминиевые консольные ворота или стальные консольные ворота?

Сталь вызывает коррозию, а алюминий — нет. Даже оцинкованная сталь может ржаветь в некоторых местах. Алюминий, однако, защищен тонким слоем его естественных коррозионных свойств, оксидом алюминия. Оксид алюминия представляет собой естественный щит, устойчивый к ржавчине. Алюминиевые ворота также выигрывают от закрытого грузовика и тележки, которые обеспечивают защиту от мусора, грязи и любых других элементов. Алюминиевая фурнитура для ворот — лучшая долгосрочная инвестиция, чем сталь.

Почему стоит выбрать Tymetal для системы консольных ворот для тяжелых условий эксплуатации?

Мы являемся признанным пионером в производстве консольных откатных ворот на заказ и соответствующих систем контроля доступа. Когда вы покупаете у нас раздвижные ворота коммерческого класса, вы получаете поддержку преданного партнера, обладающего опытом в поставке системы, разработанной для удовлетворения конкретных требований самых требовательных сегодняшних клиентов.

Когда дело доходит до закрытия отверстий, доверьтесь TYMETAL. Свяжитесь с нами сегодня для получения дополнительной информации о наших консольных системах ворот или позвоните нам по телефону 888-9.78-4283, чтобы получить рекомендации о том, какие ворота лучше всего подходят для ваших нужд.

СВЯЖИТЕСЬ С НАМИ СЕГОДНЯ >>

Страница обновлена ​​26.01.2022

Редактирование фото и видео на iPad ваш айпад. Вы можете настроить свет и цвет, обрезать, повернуть, добавить фильтр и многое другое. Если вам не нравится, как выглядят ваши изменения, нажмите «Отмена», чтобы вернуться к исходному варианту.

Когда вы используете Фото iCloud, любые изменения, которые вы вносите, сохраняются на всех ваших устройствах.

Настройка света и цвета

1. Коснитесь миниатюры фотографии или видео, чтобы просмотреть ее в полноэкранном режиме.

   Если вы редактируете видео или фотографию, снятую в портретном режиме, нажмите в левой части экрана.

2. Коснитесь «Изменить», затем проведите вверх по правой стороне экрана, чтобы просмотреть эффекты, которые можно редактировать, такие как «Экспозиция», «Яркость», «Света» и «Тени».

3. Коснитесь эффекта, который вы хотите отредактировать, затем перетащите ползунок, чтобы выполнить точную настройку.

   Уровень настройки, который вы делаете для каждого эффекта, обозначается контуром вокруг кнопки, так что вы можете сразу увидеть, какие эффекты были усилены или ослаблены. Коснитесь кнопки эффекта, чтобы переключиться между отредактированным эффектом и исходным.

4. Нажмите «Готово», чтобы сохранить изменения, или, если вам не нравятся ваши изменения, нажмите «Отмена», затем нажмите «Отменить изменения».

Совет: Нажмите, чтобы автоматически редактировать фотографии и видео с эффектами.

Применение эффектов фильтра

1. Коснитесь эскиза фото или видео, чтобы просмотреть его в полноэкранном режиме.

2. Нажмите «Изменить», затем нажмите в левой части экрана.

3. Коснитесь фильтра в правой части экрана, затем перетащите ползунок, чтобы настроить эффект.

   Чтобы сравнить отредактированную фотографию с оригиналом, коснитесь фотографии.

4. Нажмите «Готово», чтобы сохранить изменения, или, если вам не нравятся ваши изменения, нажмите «Отмена», затем нажмите «Отменить изменения».

Обрезка, поворот, отражение или разметка фото или видео

1. Коснитесь эскиза фото или видео, чтобы просмотреть его в полноэкранном режиме.

2. Коснитесь «Редактировать», коснитесь в левой части экрана, затем выполните одно из следующих действий:

   • Обрезать вручную: может сжать фотографию открытым или закрытым.

   • Обрезка до стандартного предустановленного соотношения: Коснитесь в верхней части экрана, затем выберите один из вариантов внизу экрана, например «Квадрат», 9:16 или 5:7.

   • Повернуть: Нажмите, чтобы повернуть фотографию на 90 градусов.

   • Перевернуть: Нажмите, чтобы перевернуть изображение по горизонтали.

3. Нажмите «Готово», чтобы сохранить изменения, или, если вам не нравятся ваши изменения, нажмите «Отмена», затем нажмите «Отменить изменения».

Выпрямление и настройка перспективы

1. Коснитесь эскиза фото или видео, чтобы просмотреть его в полноэкранном режиме.

2. Коснитесь «Изменить», коснитесь в левой части экрана, затем коснитесь кнопки эффекта, который вы хотите изменить, в правой части экрана: «Выровнять», «По вертикали» или «По горизонтали».

3. Перетащите ползунок, чтобы настроить эффект.

   Уровень настройки, который вы делаете для каждого эффекта, отображается контуром вокруг кнопки, поэтому вы можете сразу увидеть, какие эффекты были усилены или ослаблены. Коснитесь кнопки, чтобы переключиться между отредактированным эффектом и исходным.

4. Нажмите «Готово», чтобы сохранить изменения, или, если вам не нравятся ваши изменения, нажмите «Отмена», затем нажмите «Отменить изменения».

Отмена и повтор изменений

При редактировании фотографии или видео нажмите и в верхней части экрана, чтобы отменить или повторить несколько шагов редактирования.

Совет: Вы можете нажать на фотографию или видео, чтобы сравнить отредактированную версию с оригиналом.

Копирование и вставка изменений

Вы можете скопировать изменения, внесенные вами в одну фотографию (или видео), и вставить их на другую фотографию или в группу или фотографии сразу.

1. Откройте фотографию или видео, содержащее изменения, которые вы хотите скопировать.

2. Коснитесь , затем коснитесь «Копировать изменения».

3. Нажмите, чтобы вернуться в библиотеку.

4. Коснитесь «Выбрать», затем коснитесь миниатюр фотографий, на которые вы хотите вставить изменения. Или откройте отдельное фото или видео.

5. Коснитесь внизу экрана, затем коснитесь «Вставить изменения».

Возврат отредактированного фото или видео

После редактирования фото или видео и сохранения изменений вы можете вернуться к исходному состоянию.

1. Откройте отредактированное фото или видео, затем коснитесь .

2. Нажмите Вернуться к исходному состоянию.

Изменить дату, время или место

Вы можете изменить дату, время и место, которые хранятся в метаданных фото или видео. См. Просмотр информации о фото и видео.

1. Откройте фото или видео, затем коснитесь .

2. Нажмите «Настроить дату и время» или «Настроить местоположение».
