Требования к выводу печной трубы через крышу и перекрытие. Разделка для трубы через крышу
Вывод печной трубы через крышу и перекрытие: инструкция и советы
Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.
Общие правила и выбор места
Как провести трубу печи через деревянный потолок — это необходимо сделать так, чтобы не возникало неприятностей, как на фотографии. Основная задача подготовительного этапа – определение места установки печи и проведения дымохода на улицу. В зависимости от материалов плит перекрытия и труб дымохода, потребуется выполнить работы с учетом нескольких размеров:

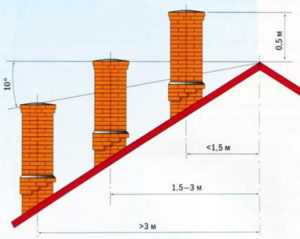

- максимальное расстояние от конька до козырька трубы 1000 мм, а минимальный выступ – 350 мм;
- расстояние до поверхностей деревянных стен – минимум 250 мм;
- длина горизонтального участка дымохода до 1000 мм;
- при выборе места прохода, учитываем прохождение трубы через конструкцию крыши. Это место должно располагаться между стропилами;
- при прохождении стальных трубопроводов через деревянные плиты, элементы отделки и конструкции крыши обязательно используем самодельные, промышленные короба или муфты с внутренним слоем теплоизоляции.
Схемы вывода дымохода через перекрытие и крышу
к содержанию ↑1 этаж
Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.
Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)
к содержанию ↑2 и более этажей
При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.
Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.
Схема установки дымохода печи в 2-этажном доме
Схема с описанием всех элементов
к содержанию ↑Вывод печной трубы через перекрытие
Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.
к содержанию ↑Круглой металлической
Весь процесс разбит на несколько этапов:
- Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
- По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
- Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
- Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
- Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.
Схема прохода
Этапы работ по выводу стального дымохода через перекрытие
Важно! При установке патрубка стального дымохода обязательно учитываем общее направление стыков. Внутри здания их принято вести «по дыму». Верхняя труба одевается на нижнюю, так дым не сможет выйти наружу даже при забитом дымоходе.
Кирпичного дымохода
Здесь все намного сложнее:
- Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
- В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
- Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
- Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.
Схема вывода кирпичного дымохода через перекрытие и крышу дома
Проход через кровлю
Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.
к содержанию ↑Проход кирпичной трубы через кровлю
Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.
После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:
- размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
- оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
- после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
- заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.
Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.
к содержанию ↑Проход круглой трубы через кровлю
Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).
Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.
При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.
Этапы работы на фото:
1
2
3
4
5
6
к содержанию ↑Разделка печной трубы на крыше
Разделку печной трубы на крыше проводят с учетом нескольких размеров:
- минимальное расстояние от поверхности крыши до стропил 250-300 мм;
- если в качестве покрытия поверхностей используется толь или рубероид – размер до трубы дымохода от 300 мм;
- если в качестве стропил используются металлические или бетонные детали это расстояние уменьшается до 200 мм.
Сложности возникают при проходе труб через слои защиты крыши (паро, гидроизоляция, деревянная обрешетка конструкции и слои утеплителя). Работы проводим очень аккуратно, стараясь не нарушать все слои изоляции и конструкции.
Для установки стакана выполняем дополнительную обрешетку, соединяя 2 соседних стропила 2 перемычками по размеру гильзы.
Все старые слои аккуратно подтягиваем и подворачиваем вовнутрь, фиксируя кромки степлером или гвоздями со шляпками. Все зазоры заполняем слоем теплоизоляции и герметиком.
Гидроизоляция поверхностей выполняется в несколько этапов:
- на крыше укладываем по всей поверхности трубы желобок для дренирования и отвода возможных протечек;
- закрепляем и заполняем все зазоры и устанавливаем наружный фартук гидроизоляции. Он может изготавливаться из стали или резины. Его края заводим под покрытие крыши и фиксируем сверху внутреннего фартука основной конструкции и заделываем все стыки;
- теперь вода при проходе в небольшие щели будет попадать дренажный желобок или удаляться в по покрытию подкрышного фартука.
После укладки слоя покрытия крыши устанавливаем наружный фартук и герметично закрепляем его к поверхности дымохода и крыши.
Схемы:
Схема разделки печной трубы на крыше
Монтаж кирпичной печной трубы
к содержанию ↑Финальные работы
Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.
Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.
После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.
Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.
pechnoy.guru
Крышная разделка дымохода: ондулина, металлочерепицы, силиконовая
Для обеспечения безопасной работы дымохода, снижения тепловых потерь и влажности в доме необходимо обязательно выполнить его разделку на крыше. В случае неправильной организации выхода дымохода на крыше происходит проникновение осадков, в результате чего гниют и распадаются несущие деревянные конструкции крыши. Неправильная установка самих дымовых труб может привести к воспламенению деревянных элементов в сухую погоду. Внимательно изучив правила установки дымохода на крыше разделку дымохода можно выполнить собственными руками.
Типы разделок для дымохода
На выбор варианта разделки для дымохода в основном влияют такие факторы:• материл трубы дымохода,• вид покрытия крыши,• конфигурация крыши форма, углы наклона,• месторасположение дымовых труб по отношению к коньку.
Важными функциями разделки являются максимальная защищенность крыши от попадания осадков внутрь и снижение тепловых потерь. Правильный подбор материалов для разделки способствует нормальному функционированию крыши.
Металлическая
Для металлических дымоходных труб типа сэндвич разделка изготавливается из металлического конуса, который жестко прикрепляется на металлическом фартуке под заданным углом.
Разделка металлочерепицы вокруг труб
Шифер
Для крыши с шиферным покрытием фартук изготавливается из такого материала, как свинец, с целью повторения волнистого рельефа шиферного покрытия благодаря имеющимся своим пластичным свойствам. Углы наклона разделки для труб и кровли должны совпадать. Трубу типа сэндвич необходимо вставить в переходной конус и тщательно загерметизировать образовавшийся зазор уплотнителем.
Волнистый рельеф
При установке круглых труб через крышу с волнистым металлическим рельефом помимо металлической разделки рекомендуется применять проходки, изготовленные из полимерных материалов на каркасе из металла. Такие элементы сделаны из стального или алюминиевого листа с отверстием, которое больше чем диаметр трубы и колпака, выполненного из резины или силикона. ( см. Вес алюминиевой трубы). В полимерном колпаке вырезается отверстие необходимого диаметра, при этом металлическая часть каркаса подгоняется к виду покрытия на крыше. В результате установки такой разделки получается достаточно плотный и безопасный выход дымохода из крыши.
Керамическая
Для вывода на крышу сконструированных керамических дымоходов типа сэндвич, которые очень распространились в наше время, или обычных кирпичных дымовых труб необходимо применить другой способ. Для уплотнения таких дымоходов применяют металлические фартуки, специальные примыкающие планки и теплоизолирующие короба. Герметичность осуществляется благодаря склеиванию деталей специальными пленками и применению специальных герметизирующих материалов. При соблюдении строгой последовательности выполнения работ по разделке, можно достигнуть плотного перехода дымохода через крышу.
Разделка
Для уплотнения металлических труб из нержавейки типа сэндвич или керамических круглых применяют специальные проходки для крыши со стальным или полимерным колпаком. С целью защиты от нагрева элементов кровли из дерева в зоне прохода дымовой трубы следует применять термоизолирующий короб из невоспламеняемого материала, при этом образовавшийся зазор между корпусом короба и дымовой трубой заделать негорючим огнеупорным материалом базальтовое или каменное волокно с высокой температурой плавления по сравнению с материалом дымохода при эксплуатации.
Монтаж и вывод
- Первым делом необходимо купит или сделать собственными руками металлический патрубок с тонкими стенками. Необходимо рассчитать его размеры так, чтобы достичь безопасного расстояния между горячей дымовой трубой и деревянным воспламеняющимся элементом крыши более 25 см во всех направлениях. Защитный патрубок изготавливается в виде короба с крышкой, в которой с двух сторон выполняются отверстия равные диаметру трубы. Изготовленный патрубок нужно защитить негорючим утеплителем базальтовым волокном. Зафиксировать теплоизолятор можно специальным металлизированным скотчем или герметиком термостойким.
- После разметки участка перекрытия в месте выхода трубы из помещения на чердак или второй этаж необходимо вырезать в нем лобзиком квадратное отверстие равное размерам изготовленного перед этим защитного короба с учетом теплоизоляционного пояса из базальтового волокна. После этого можно монтировать патрубок.
- При выходе дымовой трубы типа сэндвич через отверстия в патрубке необходимо обработать образовавшийся зазор жаропрочным герметиком с допускаемой температурой при эксплуатации дымохода равной 10000С. Пространство между дымовой трубой и корпусом короба заполнить теплоизоляционным материалом базальтовым волокном.
- С двух сторон сверху, снизу короб закрывают крышками с отверстиями для трубы и фиксируют их шурупами.
- Разметив зону кровельного перекрытия в месте выхода трубы из чердака или второго этажа на поверхность крыши (кровлю), находящуюся под определенным наклоном необходимо вырезать отверстие таким же способом, но уже неквадратной формы, а прямоугольной конфигурации из-за наклона данного перекрытия. Далее, монтируем нижний фартук разделки в соответствии наклону крыши чем резче наклон, тем длиннее должно быть отверстие.
- Сквозь проделанное отверстие с установленным коробом протянуть дымовую трубу, при этом фартук можно на время приспустить вниз. Ее в обязательном порядке необходимо укрепить хомутами и зафиксировать кронштейнами на несущих конструкциях крыши.
Над крышей трубу необходимо поднять до определенной высоты. При этом важно помнить о том, что стыки прямых элементов дымовой не должны располагаться в зоне перехода через любые перекрытия потолочные или кровельные. В случае такого попадания в переход необходимо выполнить обрезку элементов. С целью достижения максимальной прочности и пожарной безопасности укрепляющие хомуты следует стягивать в местах соединения прямых элементов трубы, которые, в свою очередь, нужно отделывать герметиком.
После окончательного закрепления трубы и расположения над крышей необходимо зафиксировать нижний фартук и одеть на нее, выбранный вариант разделки.
o-trubah.com
Как провести дымоход через крышу и деревянное перекрытие, подробно на фото +видео
На сегодняшний день на рынке доступен огромный выбор крышных разделок, которые отличаются углом наклона, материалом и методом исполнения. Наиболее распространенными являются разделки с углом наклона 15-25 или 35-55 градусов (в зависимости от угла ската крыши).
В случае использования сборного подхода можно применить крышную разделку или же прибегнуть к использованию самоклеящейся ленты.
Проход через черепичную кровлю
Как установить дымоход через крышу в случае черепичной крыши и дымохода, облицованного кирпичом? Здесь следует особенно старательно заняться обработкой наружного дымохода. Для этого применяют листовой, рифленый, самоклеящийся алюминий или листовой самоклеящийся свинец.
Сегментная установка прохода
В случае необходимости, необходимо подрезать черепицу так, чтобы она могла быть уложена у дымохода. Кромки черепицы обрабатываются в местах стыка с металлическими самоклеящимися листами. Обработку следует выполнять сегментно, поэтапно добавляя металлический лист на черепицу.
После обработки боковой стороны дымохода, прикрепляем самоклеящийся лист металла в нижней части. При этом боковой и нижний листы соединяем между собой клеящей стороной.
Использование ленты самоклейки
Соединение клеящей ленты должно образовать шов шириной более 5 см. Верхняя часть шва подгибается по длине. Линия подгиба проходит на расстоянии 10-15 мм от верхней кромки. Затем на шов подкладывается деревянный брусок. Деревянным молотом необходимо его отбить по всей длине соединения.
На кромку кладут распорную планку. Образовавшийся стык этой планки и дымохода обрабатывается герметизирующим уплотнителем. Данный способ может быть использован в случае применения вместо самоклеящихся листов металла обычных жестких листов.
Как вывести дымоход через кровлю традиционным методом?
Перед началом работ формируют передний грудной, задний горловинный и боковые листы металла. Передний и задний листы обязательно соединяются между собой. Для этого их подгоняют плотно друг к другу. В случае необходимости разрешается подрезать листы. Закрепляют их с помощью заклепок. После закрепления, выполняют фальцовку швов. Для этих целей используют плоскогубцы, молот и деревянный брусок. Проделанную обработку шва заканчивают навесной планкой и кровельным уплотнителем.
Металлочерепица – делаем по правилам
Ну а как провести дымоход через крышу из металлочерепицы? Нередко в этом случае прибегают к традиционной разделке. Но тогда не достигается необходимая надежность и эффективность покрытия. Такая разделка лучше подойдет для дымоходов, облицованных кирпичом.
Внутренний фартук – однозначно штробим
Фартук может быть изготовлен как из стали с полимерным покрытием, так и без него. Стальной профиль прижимают к стене дымохода. По нему на кирпичах отмечают верхнюю кромку фартука. Далее, используя шлифмашину (болгарку), штробят стену дымохода по отмеченной линии. После окончания процедуры, необходимо щеткой удалить пыль из штробы. Кроме того ее промывают водой.
Фартук монтируют, начиная с нижнего элемента. Стальной профиль подрезают в нужных местах так, чтобы он стал на место и плотно прижался к стенкам дымохода. На этом этапе важно проследить, чтобы верхняя часть элемента четко совпала со штробой. Читайте также: "Проход дымохода через кровлю из металлочерепицы".
Закрепляют лист с помощью саморезов, которые вкручивают в деревянные элементы крыши через нижнюю часть фартука. Аналогичным образом подрезаются и устанавливаются боковые и верхние элементы внутреннего фартука. При этом стоит не забыть о нахлестах соседних частей фартука. Во избежание протечек воды рекомендуется делать нахлест не менее15 см.
Далее вставленный в штробу край металлического профиля герметизируют. Под нижний элемент фартука заводят плоский лист (галстук), который предназначен для отвода воды. Его направляют вниз к карнизу или в ендову. Для того, чтобы вода не перетекала за «галстук», по его краю делают бортик. Для этого достаточно просто подогнуть край металла плоскогубцами. Поле установки вокруг дымохода металлочерепицы, необходимо смонтировать наружный фартук, который в большей степени выполняет декоративные задачи. Его установка мало чем отличается от монтажа нижнего фартука. Единственное что следует помнить, верхняя кромка фартука не утапливается в штробу. Вместо этого стык просто герметизируют (прочитайте также: "Установка дымохода на крыше")
Правильный выбор материалов для прохода через крышу
Мы рассмотрели несколько способов того, как провести дымоход через крышу. Теперь давайте обратим наше внимание на самые типичные ошибки, которые следует избегать. Читайте также: "Высота дымохода относительно конька крыши".На следующие аспекты следует обратить особое внимание, проводя дымоход через деревянное перекрытие:
- современные крыши являются своеобразным «пирогом». Поэтому следует быть особенно внимательным при выборе материалов для гидро- и теплоизоляции, так как они очень чувствительны к действию высоких температур;
- выбирая для дымохода проходник, необходимо в первую очередь позаботиться о безопасности здания. Герметичность при этом играет второстепенную роль;
- дымоход — это не элемент декора, а полноценный агрегат, от правильности установки и облицовки которого зависит сохранность имущества и жизни;
- все материалы, используемые для провода дымохода через крышу, должны полностью соответствовать типу кровли и дымохода, так как различные материалы по разному проявляют свои функции в несвойственных для них условиях (прочитайте подробную статью: "Проход дымохода через деревянное перекрытие").
Нет гарантии – нет материала
Приобретать все материалы необходимо строго в специализированных магазинах, которые имеют соответствующие сертификаты. Кроме того, важно и качество обслуживания. Грамотный консультант сможет помочь вам с выбором, четко подобрав материалы именно под ваши потребности.
Как сделать дымоход из нержавейки, подробнее на видео:
Независимо от причин отказа предоставить сертификат, необходимо отказаться от приобретения продукции у данного продавца. Даже если консультант будет уверять вас в том, что все сертификаты есть в наличии, но они находятся в другом офисе, смело покидайте этот магазин. Обустройство дымохода напрямую влияет на безопасность проживания в доме, именно поэтому здесь нужны четкие гарантии качества.
И помните, при обустройстве вывода дымохода нельзя скупиться на материалах. Экономия впоследствии может стать причиной непоправимых последствий. Прочтите также статью: "Вывод дымохода через стену - инструкция".kryshadoma.com
Крышная разделка дымохода
Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме. Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара. Следуя технологии, описанной в нашей статье, вы сможете выполнить разобраться в этом вопросе и, при необходимости, установить крышную разделку дымохода самостоятельно.
Крышная разделка дымохода
Виды крышных разделок
Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.
Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.
Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.
Полимерно-металлическая разделка для круглых труб
Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.
Крышная разделка круглых труб
Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.
Вывод трубы на крышу и установка разделки
Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.
Патрубок прохода через перекрытия
Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.
Отверстие в перекрытиях под патрубок
Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.
Установка трубы в перекрытиях
Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.
Отверстие для выхода трубы на крышу
Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.
Вывод трубы на крышу
Выводят трубу на крышу до необходимой высоты. При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность.
Установка трубы на крыше
После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с о5таллическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.
Установка фартука и разделки
Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.
Разные типы крышных разделок для круглых труб
При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.
Монтаж силиконовой разделки
Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.
Разделка с гибким свинцовым фартуком
Крышная разделка прямоугольных труб
Для крышной разделки труб из кирпича или блоков используют специальные элементы – металлические фартуки, галстуки, пристенные профили. Для герметизации стыков также используют самоклеящуюся пленку и герметики.
Разделка прямоугольных труб из кирпича или блоков
Труба из кирпича или блоков, как правило, ставится на фундамент, поэтому она вполне устойчива. Ее дополнительное крепление возможно с помощью специальных кронштейнов, но они не должны обеспечивать жесткую связь с крышей, иначе при повреждении кровли возможна деформация и разрушение трубы, что грозит пожаром.
Технология крышной разделки кирпичных труб
Разделку выполняют после установки обрешетки и гидроизоляции, поверх контробрешетки, сделанной из струганой доски. К стенкам трубы прикладывают планки примыкания и прочерчивают контур по верхней выступающей кромке.
Разметка контура под планку примыкания
По полученному контуру с помощью болгарки и алмазного диска штробят паз.
Штробление паза под планку примыкания
Сметают пыль веником и смывают ее струей воды, можно из пластиковой бутылки.
Удаление пыли веником и водой
Прикладывают планку примыкания с нижнего края трубы, отмечают маркером ее габариты и с помощью ножниц по металлу вырезают вертикальную часть планки примыкания с обеих сторон. Прикладывают планку примыкания к трубе и молотком аккуратно забивают ее кромку в паз в кирпичной кладке.
Установка планки примыкания на трубу
Саму планку крепят к обрешетке саморезами с помощью шуруповерта.
Крепление нижней планки примыкания
Размечают аналогичным образом боковые планки, срезают выступающую вертикальную часть. Крепят обе боковые планки саморезами так, чтобы они оказались поверх нижней. Закрепляют аналогичным образом верхнюю планку примыкания.
Крепление боковых планок примыкания
Герметизируют все стыки между планками и трубой.
Герметизация стыков
Устанавливают галстук и загибают на нем желоб таким образом, чтобы случайно попавшая на него влага стекала с крыши, не попадая на обрешетку.
Крепление галстук и подгибка желоба
Укладывают кровельное покрытие по специальной технологии. Устанавливают фартуки в той же последовательности, что и планки примыкания: нижний фартук, боковые, а затем верхний фартук – его кладут так, чтобы он оказался под вышележащим листом кровельного покрытия. Если труба находится близко к коньку, то верхний фартук заводят под него.
Крепление фартуков поверх кровельного покрытия
Видео - крышная разделка кирпичного дымохода
Крышная разделка дымохода – важный этап строительства, выполняя ее важно не экономить на материалах и соблюдать последовательность операций. Только в этом случае вам обеспечена безопасность и комфорт, без пожаров и текущей крыши.
kaminforlife.ru
Изоляция печной трубы на крыше: разделка
Изоляция печной трубы на крыше. Пожаробезопасный вывод трубы через кровельный пирог. Особенности разделки. Гидроизоляция дымохода
Многие загородные дома и дачи при постройке оснащаются печным отоплением, камином или твердотопливной плитой для приготовления пищи.
Одной из важных задач, которые обязательно необходимо решить при установке камина или печи является изоляция печной трубы на крыше.
Проход трубы через кровлю
Эта задача, собственно, разбивается на две:
- Сделать проход печной трубы на крыше через горючие материалы кровельного пирога и перекрытия пожаробезопасным.
- Сделать хорошую гидроизоляцию самого вывода трубы, то есть обезопасить помещения от протекания воды от дождя или снега через отверстие в крыше.
Вашему вниманию!Для начала необходимо тщательно выбрать место вывода трубы из крыши. Хорошее место для вывода каминной трубы — непосредственно через конек крыши.
Причин этому несколько:
- монтаж через конек производить значительно проще, чем через скат крыши;
- на коньке не образуются снеговые карманы, следовательно, уменьшается вероятность протекания осадков.
Итак, как заделать трубу на крыше. У способа монтажа трубы через конек и серьезный недостаток. Чтобы не нарушить прочность каркаса крыши, стропильная система должна монтироваться без коньковой балки.
Если коньковая балка необходима, то придется устанавливать их две, а в месте прохода дымохода с двух сторон придется устанавливать дополнительные опоры для стропил.
Поэтому чаще всего дымовую трубу пропускают через кровлю рядом с коньком, но на скате крыши.
Ни в коем случае нельзя устанавливать дымоход в ендове крыши, там где разнонаправленные скаты крыши соединяются друг с другом под внутренним углом.
В этом месте часто скапливается вода и снег, следовательно, протечка со временем появится.
Если ваш камин или печь расположены так, что труба от них выходит не там, где ее необходимо проводить через крышу, то решить эту проблему может дополнительное колено дымохода.
Пожаробезопасный вывод трубы через кровельный пирог
Разделка трубы на крыше — немаловажная задача при выводе дымохода через крышу, так как от ее правильной реализации немало зависит безопасность вашей семьи.
Согласно противопожарным нормам, температура в местах контакта дымохода с горючими материалами не должна превышать 50ºС.
Разделка для наиболее популярных кирпичных дымовых труб решается путем увеличения толщины стенок самой трубы в месте прохода сквозь перекрытия или крышу.
Для кирпичной трубы разделку рекомендуется довести до380 мм. При такой толщине кирпичной кладки гарантируется достаточная теплоизоляция.
Какие основные моменты при разделке необходимо знать?
- Следует соблюдать расстояние между крышей и стропилами (25-30 см) при любом покрытии крыши.Для горючих материалов кровли (толь, дерево, рубероид) — 15-30 см.Для негорючих материалов кровли — 10-25 см.
- Сложным в устройстве является вариант прохода дымохода его через «кровельный пирог» .«Кровельный пирог» – это сложная конструкция кровли включающая в себя слои пароизоляции, гидроизоляции и слой утеплителя.Нарушать целостность пирога нельзя, так как влага может попасть вовнутрь и нарушит теплоизоляцию крыши.
Кроме этого, находящиеся внутри кровельного пирога изолирующие пленки изготавливаются из горючих материалов. Следовательно, необходим зазор между печной трубой и кровельным пирогом.
В этом случае, нужно сделать отдельный короб, отделяющий трубу от крыши. Короб делается из деревянных стропил и поперечной балки. Расстояние между коробом и дымоходом 14-16 см, необходимо заполнить негорючей теплоизоляцией (например каменной ватой, которая не боится влаги) .
Изоляционные пленки кровельного пирога в открывшихся местах разрезают «конвертиком», подтягивают до стропил и поперечной балки и закрепляют гвоздями.
Находящуюся в пироге гидроизоляцию прижимают обрешеткой, пароизоляцию фиксируют рамками, изготовленными под отделку. Для абсолютного спокойствия места стыков изоляционных пленок и короба можно обмотать специальными лентами.
Гидроизоляция дымохода
Трубы для вывода дыма из помещения
В большинстве случаев протечка воды с крыши рядом с дымовой трубой связана с плохой герметизацией крышной разделки. Протекает сверху, если разделка находится над кровлей и протекает снизу если разделка находится под настилом.
Правильно организованная гидроизоляция дымохода обеспечивает защиту внутренних помещений от попадания вовнутрь воды и талого снега при любых погодных условиях.
Гидроизоляция печной трубы на крышу производится путем установки на трубу изоляционных фартуков.
Выполняется она в несколько этапов:
- Над печной трубой, в гидроизоляционном слое необходимо уложить дренажный желоб. Изготавливают его чаще всего из нержавейки. Дренажный желоб нужен для отвода воды от дымовой трубы.
- Правильный монтаж внутреннего фартука обеспечивает герметизацию примыкания кровельного материала к трубе.
- После монтажа внутреннего фартука следует приступить к монтажу «галстука». Это лист из гидроизоляционного материала, который укладываем под нижнюю часть внутреннего фартука. Он должен доходить до края кровли. Если у вас кровля из металлочерепицы или шифера, то можно край галстука вывести на поверхность крыши между нижними листами. Обязательно по краю галстука нужно сделать бортики, их можно сделать при помощи простых плоскогубцев. Простые бортики не дадут воде растекаться по всей поверхности крыши, а будут направлять ее по скату крыши вниз.
- Теперь вокруг трубы можно укладывать кровельный материал.
- Сверху на кровельный материал устанавливается наружный декоративный фартук. Установка наружного фартука производится так же, как и внутреннего с тем отличием, что его верхняя кромка крепится напрямую к стенке трубы.
Совет!Помимо самостоятельного изготовления изоляционных фартуков, можно приобрести фабричные варианты. Для проводки через крышу труб круглого сечения на рынке предлагаются готовые изделия — кровельные проходы.
Данный проход предназначен для герметизации кровли с трубой
Эти проходы представляют собой конструкцию из плоского стального листа-основания, которое соединяется с фартуком в виде колпака. Внутри этого колпака пропускается труба дымохода.
Вашему вниманию!Есть еще один небольшой нюанс, о котором многие забывают. Любая крыша со временем дает усадку. При этом целостность самой крыши сохраняется, но в местах соединения крыши с трубами при жестком креплении фартука может быть поврежден или фартук, или же кровля.
К тому же результату может привести температурное расширение трубы дымохода. Чтобы этого избежать, рекомендуется не делать жесткое крепление фартука, а устанавливать на место соединения стальную юбку-хомут и крепить ее к трубе термостойкой эластичной прокладкой.
Если вы при строительстве своего дома заранее продумаете и правильно организуете изоляцию дымохода от горючих материалов крыши и позаботитесь о организации гидроизоляции, то проживание в доме с печью или камином будет комфортным и безопасным.
Рекомендуем лучшую цену на товар ▼
http://krovlyakryshi.ru
legkoe-delo.ru
Крышная разделка и этапы проведения дымохода через крышу
Основные трудности чаще всего возникают при монтаже внутренних дымоходов, когда требуется обустроить проход таких конструкций через крышу и перекрытия. Второй вариант не так сложен в своем исполнении, так как он должен подкрепляться соблюдением правил пожарной безопасности. Что же касается обустройства дымохода через крышу, то в этом случае он не только должен быть безопасен с противопожарной точки зрения, но и быть герметичным от влаги.
Влага – основная проблема
Повышенная влажность способна испортить дымоход
Проникновение влаги в негерметичные отверстия дымохода делает возможным образование сырости, которое ведет к возникновению плесени и дальнейшему разрушению крыши. Для того чтобы оградить свое жилище и каналы дымохода от этой проблемы, нужно грамотно и внимательно осуществлять каждый этап монтажа прохода дымохода через кровлю.
Взаимосвязь дымохода и прохода
Внимательно изучая конструкцию дымохода, стоит принять во внимание множество вариантов обустройства узла прохождения через крышу. В первую очередь, на данную конструкцию влияет непосредственно тип дымохода и способ его наружной отделки.
- Нельзя не учесть, что, например, керамический и кирпичный вариант дымохода существенно отличаются по своим свойствам и, соответственно, монтажу.
- Кроме того, у керамического дымохода существует не один способ наружной отделки.
- В случае, когда элемент дымохода под крышей имеет облицовку кирпичом, для него применяется свой тип обустройства и монтажа, а при обычной штукатурке – совершенно другой.
Это видно, исходя из того, что в первом случае с крышей вступают в контакт наружные бетонные конструкции дымохода, а во втором – кирпич, монтаж которого начинается с промежуточного венца.
Влияние материала перекрытия и кровли
Кровля играет не последнюю роль в устройстве узла прохода дымохода через крышу. Одним из вариантов может стать крыша из мягкой кровли многослойного типа, на которую необходимо установить керамический дымоход. Согласно требованиям проходной узел должен обустраиваться специфическим образом. Расстояние от самого дымохода до перекрытия будет составлять не менее 50 мм. Данное пространство фиксируется негорючим материалом, изолирующим элементы друг от друга.
Разные проходные элементы – разные возможности
Проход кровли металлическим дымоходом
В зависимости от того, какие расходные материалы будут использоваться в качестве перекрытия, узел прохода через кровлю может быть смонтирован по-разному. Имеются также проходные составляющие конструкции, которые в любом месте могут быть использованы.
- Через крышу проделывается отверстие, которое обеспечивает вывод трубы для дымохода. Можно представить, что перекрытие не имеет мощных конструкций, на которые можно закрепить проход.
- В таком случае стоит использовать сборный проход, состоящий из двух частей, который можно прочно изнутри закрепить на саморезы.
- Далее снаружи к конструкции крепится специальный уплотнитель из резины при помощи силикона.
- Сверху утеплителем негорючего типа заполняется расстояние, возникшее между сборным проходом и трубой. Стоит внимательно укладывать утеплитель, чтобы он не закрыл резиновый уплотнитель снаружи.
- Наконец, крепится крышная разделка, которая обычно включена в составляющие элементы сборного прохода. Ее также можно закрепить на саморезы.
Разделка крыши: разнообразие типов
Конечно, при обустройстве дымохода не стоит забывать о защите от воды. В случае модульной стальной конструкции можно использовать специальную крышную разделку, которой на сегодняшний день существует на рынке множество вариантов. Они различаются по методу изготовления, используемого материала и угла наклона. В основном, последний показатель граничит на уровне 15-35 градусов или 35-55 градусов в зависимости от покатости крыши.
В рассматриваемом нами варианте также можно использовать этот способ. А также можно воспользоваться и самоклеющейся лентой для примыкания.
Черепичная кровля
Что же делать в том случае, если ваша кровля наряду с дымоходом обустроена кирпичом? Такое положение дел ведет к особой внимательности по поводу наружной обработки, для которой используется рифленый, листовой самоклеящийся алюминий, а также листовой свинец. Стоит учесть, что эти материалы имеют вид изоляционного рулона с двумя различными сторонами. Первая представляет собой самоклеющуюся поверхность, а другая покрыта фольгой (из алюминия или свинца), защищающей кровлю от погодных и механических воздействий.
установка дымохода в черепице
Использование ленты
Когда возникает такая необходимость, черепица режется и укладывается рядом с дымоходом. Кромка при этом должна быть обработана в тех местах, где черепица стыкуется с металлическими листами. Обработку такого плана следует выполнять сегментно, постепенно укладывая самоклеящийся металлический лист на каждый элемент черепицы. После соответствующей работы с боковой частью дымохода стоит закрепить лист из металла снизу. Таким образом, боковой и нижний элемент соединяются друг с другом клеящейся стороной и надежно закрепляются путем силового давления.
Варианты соединения на ленту самоклейку
Соединительный шов, который получается от стыковки двух сред, должен составлять не менее 50 мм по ширине. Сверху этот шов подгибается на протяжении всей длины, делается фальц таким образом, чтобы линия подгиба находилась на уровне 10-15 мм от верхней кромки. Далее на шов устанавливается брусок из дерева и при помощи резинового молотка полностью отбивается.
По всей кромке в верхней ее части устанавливается распорная планка, а соединительный стык ее с дымоходом закрепляется герметичным уплотнителем. Этот вариант монтажных работ можно выполнять и без самоклеящегося алюминия, а использовать стандартный способ – металл.
Опираясь на традиции
Чтобы обеспечить эффективность проводимых работ традиционным способом, важно сформировать передний и задний, а также горловинный и боковые листы из металла. Это делается следующим образом:
1) Передний, боковые и задний металлический лист, в первую очередь, соединяются друг с другом. Чтобы добиться прочного соединения, нужно подогнать данные материалы, по необходимости подрезав их соответствующим инструментом, и затем скрепить. Для изготовления качественных заклепок листы просверливаются сверлом подходящего диаметра.2) После соединения листов делается фальцовка шва по всей длине. Этот процесс можно осуществить при помощи плоскогубцев, деревянного бруска и молотка.3) В заключении делается навесная планка, и обработка уплотняется кровельным материалом.
Работы с металлочерепицей
С кирпичным вариантом разобрались, но что делать с покрытием из металлочерепицы? В некоторых случаях разделка выполняется наружным способом, но надежность этого метода остается под вопросом. Можно рассмотреть, каким образом проводится разделка облицовочным кирпичом вокруг трубы и как это правильно сделать.
- Чтобы добиться герметичности в стыках дымоходных труб и металлочерепицы, одним из вариантов может стать внутренний фартук.
- Он устанавливается до непосредственной укладки кровельного материала вокруг дымохода.
Штробление – универсальный метод
- Внутренний фартук можно изготовить с применением оцинкованного покрытия или без него.
- Для начала необходимо отметить верхнюю границу фартука, приложив профиль к стенке трубы.
- Далее при помощи шлефмашины штробится эта стенка, исходя из намеченных линий.
- После данной процедуры следует очистить штробу водой.
- Установка внутреннего фартука изначально производится с нижнего элемента. Профиль подрезается в запланированных точках, и фартук прочно устанавливается на свое место.
- Нужно внимательно соблюсти точные измерения, чтобы верхняя часть конструкции совпала со штробой.
- Закрепляется фартук на саморезах, которые вкручиваются снизу в деревянные элементы.
Таким же образом происходит установка остальных частей фартука – боковых и верхних элементов. Чтобы не допустить протечек, необходимо сделать нахлесты частей друг на друга не менее 150 мм. Край стального профиля, который вставляется непосредственно в штробу, нужно обработать специальным герметиком.
Под нижним элементом находится так называемый «галстук», по которому будет осуществляться сток водных потоков. Он направляется либо в ендову, либо до карниза крыши вниз. При помощи простого загиба края «галстука» обычными инструментами делается бортик.
После покрытия кровли металлочерепицей изготавливается декоративный вариант наружного фартука. Его монтируют таким же образом, как и внутренний, однако есть одно отличие – верхняя кромка конструкции не утапливается в штробу, а стык обрабатывается специальным герметиком.
Главный критерий безопасности – качественные материалы
В статье были рассмотрены только несколько вариантов монтажа крышной разделки дымохода. Но нельзя не упомянуть о тех вещах, которые категорически не стоит делать, если вы планируете проводить дымоход через крышу.
- Обычно современные крыши многослойны, при этом очень много материалов, которые используются в ней, абсолютно не совместимы с элементами, постоянно находящимися в состоянии подогрева.
- Оценивая рынок и имеющиеся варианты проходника для дымохода, прежде всего, нужно обращать внимание на безопасность функционирования конструкции и только потом – на герметичность.
- Важно осознавать, что используемый на крыше дымоход является не просто декоративным элементом, но функционирующим прибором. Его неверная установка может привести к глобальным последствиям для вашего имущества и здоровья.
- Каждый материал, который вы будете использовать в своей работе, должен полностью подходить дымоходу по своим характеристикам. Не стоит забывать, что схожие элементы устройства прохода могут подходить для одних видов дымоходов, но нести разрушающие последствия при использовании в других.
Материалы только с гарантией!
Наиболее надежным выбором станет покупка материалов в специализирующихся на этом магазинах, в которых работают квалифицированные консультанты. В случае необходимости они окажут вам полный спектр информационной поддержки, касающейся устройства вашего дымохода и подходящих для него материалов.
Можно также взять за правило требовать у продавцов соответствующие сертификаты качества продукции, которую вы планируете приобрести. В случае затруднений с документами не рекомендуется покупать товары без подтверждения его качества. Не стоит верить утверждениям начальника о том, что сертификаты есть, но в данный момент отсутствуют.
Занимаясь обустройством дымохода через крышу, лучше всего приобретать материалы для работ только с действующими сертификатами качества. Несмотря на возможно более высокую цену, вы будете полностью уверены в своей покупке.
pechi-kaminy-barbeku.ru
Проход дымохода через крышу. Фото
Как правильно сделать проход дымохода через крышу и обеспечить безопасный выход дымоходной трубы наружу? Для этих лелей будем использовать специальный элемент — крышная разделка. Это металлическое изделие, которое не дает соприкасаться горячей трубе к горючим конструкциям кровли.
Крышная разделка должна быть подобрана под угол наклона кровли. Есть стандартные разделки под наклон крыши 15-35° и 35-55°.
Первым делом нужно наметить место, где дымоходная труба будет проходить сквозь кровлю. Согласно размерам разделки делаем отверстие в кровле с внутренней стороны.
Теперь приступаем к резке самого кровельного материала. Отверстие должно быть таким, чтобы дымоход свободно в него проходил. Через проделанное отверстие выводим трубу дымохода наружу.
Дымоход должен быть собран таким образом, чтобы избежать стыком его отдельных элементов в месте прохода через кровлю. Это категорически запрещено, так как стыки это потенциально опасные места.
Выполняем герметизацию дымохода. Для этого с внутренней стороны крепим подкрышный лист. Снаружи устанавливаем крышную разделку. Угол регулируется за счет конусной части разделки, а вот края крышной разделки заводятся либо под край кровельного листа, как в данном случаи, либо под конек.
Прежде чем установить следующий элемент трубы нужно закрепить регулируемый фартук, который позволит герметизировать место стыка крышной разделки и дымохода. Вот и все проход дымохода через крышу завершен. Осталось только нарастить трубу нужной длины и установить на конце дымохода зонтик, который убережет дымоход от осадков.
postroy-sam.com
