Распределительная коробка для чего нужна: Применение распределительных коробок

Применение распределительных коробок


Прежде всего давайте определимся с понятиями. Монтажные коробки делятся на распаечные и установочные.


Распаечные (распределительные, разветвительные) коробки — это те, в которых происходит разветвление кабелей, а установочные (стаканы, подрозетники) нужны для установки розеток, диммеров или выключателей. Всё чаще в продаже можно встретить универсальные варианты, имеющие съёмные крышки и подходящие для обеих задач.

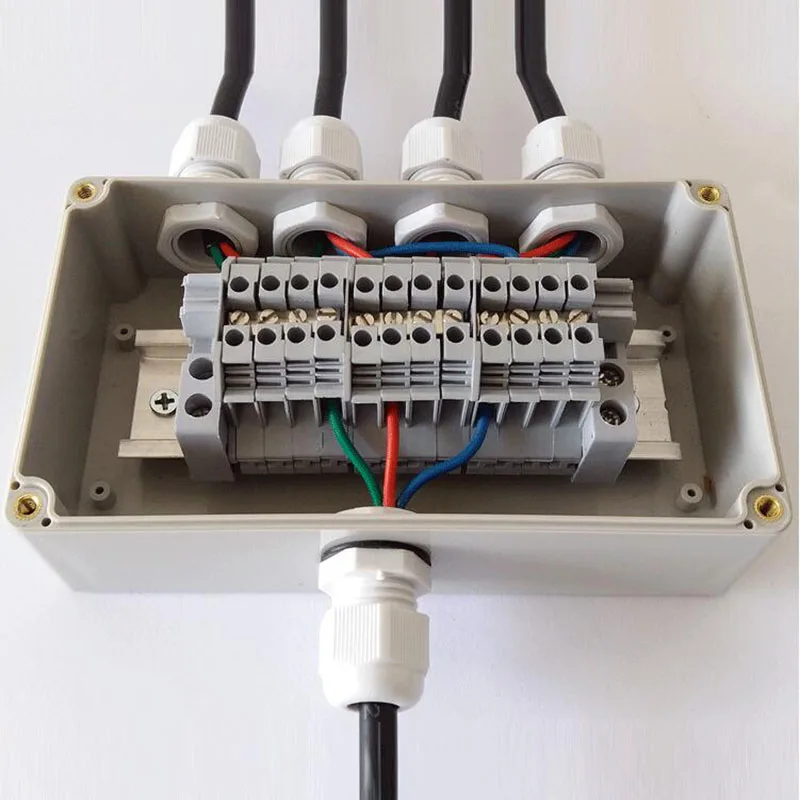

Электрическая распределительная коробка представляет собой контейнер для электрических соединений, основной целью которого является сокрытие разветвлений проводов. Обычно эти изделия выполняются из стали, алюминия, пластика или стеклопластика и имеют круглую, квадратную или прямоугольную форму. Крышка или передняя панель позволяет получить доступ к содержимому. Она может быть утоплена в переднюю часть коробки и сниматься полностью или открываться как дверца, или вся облицовка может скользить вверх и вниз, чтобы открыть доступ к стыкам проводов внутри устройства. В себе такие коробки иногда содержат встроенные клеммы для присоединения проводов. Во многих домах коробка утоплена в стену, оставляя видимой только переднюю панель, открывающуюся для просмотра. Над ней можно повесить картину и полностью скрыть из поля зрения. Если она выполнена для поверхностного монтажа, то устанавливается в основном на потолках, стенах, у пола или под ним, а также на кабельных лотках, особенно в муниципальных, промышленных и коммерческих зданиях.

У каждого материала есть свои плюсы и минусы: например, металлические коробки стойки к механическим повреждениям, температурным перепадам и атмосферным воздействиям, а пластиковые изделия не нужно заземлять, так как они сделаны из непроводящего материала, который не сможет замкнуть провода, если те коснутся сторон коробки. Выбор типа и габаритов электрических коробок будет зависеть от схемы электропроводки и места её расположения.


Распредкоробка для наружной проводки называется ещё накладной. Такие изделия используются для построения силовых или слаботочных линий, сочетая корпус круглой или прямоугольной формы с гладкими или гофрированными пластиковыми или металлическими трубками. Обычно выпускаются со степенью защиты IP44 или IP55, имеют крышку и уплотнения в местах входа кабелей, а их корпус выполняется из оцинкованного металла или непроводящего материала (плексигласа, полистирола, гетинакса, АБС-пластика и др.). Уровень защиты IP65 и выше позволяет использовать изделия во влажных и пыльных помещениях.

Иногда распаечная коробка требуется на внешней стороне вашего дома, гаража или здания, в таком случае необходимо использовать её специальный тип с соответствующими уплотнениями и характеристиками. Атмосферостойкие изделия являются идеальным решением для наружного подключения: когда установлены правильно, они не боятся плохой погоды, влаги и пыли, защищая содержимое (стыки проводов и кабелей) от повреждения и короткого замыкания.


Коробки распределения для внутренней проводки обычно выпускаются с уровнем защиты IP20-30, изготавливаются из полистирола и/или полипропилена, оснащаются крышками, могут быть двойными, тройными, соединенными последовательно и имеющими выходы для соединения коробок между собой.




Другой вид монтажных коробок — подрозетники — используется в основном для размещения и удержания выключателей или розеток. Эти конструкции открыты, им не нужны лицевые панели или крышки, потому как их предназначение — фиксировать электроустановочные изделия в стене. Корпуса выполняются из огнестойкого пластика или металла и имеют, как правило, круглую форму диаметром 76 мм. Места входа кабелей могут быть выполнены в виде отверстий или ответвлений. Такие коробки устанавливаются внутрь, заподлицо с поверхностью стены, и должны быть достаточно велики, чтобы вместить провода с расстоянием между ними. Коробка должна быть надежно закреплена внутри стены при помощи отвердителей наподобие алебастра.


Советы и рекомендации

Жизнь типичной электрической монтажной коробки может измеряться десятилетиями. Время от времени обновления в проводке внутри здания могут диктовать установку большей коробки для размещения дополнительных электрических развязок или толстых электрических кабелей. В зависимости от толщины и количества проводов, предназначенных для сращивания или подключения, возможно, потребуется немного больше места, чем может предложить стандартное изделие, и тогда придется заменить существующую конструкцию, сделав выбор в пользу более глубокого или широкого варианта. Надо запомнить, что ни одно силовое соединение не должно происходить вне коробки — как в целях безопасности, так и из соображений удобства обслуживания.

Исключите возможность защемления провода между коробкой и крышкой. Хорошее правило заключается в том, чтобы никогда не заполнять внутреннее пространство полностью. Оставьте себе достаточно места для работы с проводами и их свободного размещения, и не режьте свой провод слишком коротко, чтобы потом не растягивать его.

Кроме толщины и количества самих проводов в коробке надо учесть и их соединения, будь то пропаянные скрутки с колпаками, клеммники или зажимы, которые также потребуют дополнительного места в коробке, так что имейте это ввиду при планировании проекта. Ваши распределительные коробки могут также потребовать размещения заземляющих проводов в дополнение к «горячим» и «нейтральным» кабелям.

Вне зависимости от выбранного типа изделия и места, где выполняются электроустановочные работы, такие операции имеют множество особенностей, в связи с чем должны проводиться исключительно профессионалами. Если поменять смеситель или поклеить обои может любой, то ответственную и небезопасную работу с электропроводкой лучше оставить специалистам, обладающим необходимыми инструментами и знаниями.


С ассортиментом распределительных коробок торговой сети «Планета Электрика» Вы можете ознакомиться  в каталоге.

Распределительная коробка для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

Содержание

  • История появления
  • Почему называется по-разному?
  • Всегда ли она нужна?
  • Виды
    • По способу установки
    • По материалу
    • По другим параметрам
  • Правила монтажа
  • Монтаж

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.

Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

  1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
  2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

  • их назначение;
  • количество вводов;
  • класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

  • IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
  • IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
  • IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
  • IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
  • IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

  1. Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
  2. К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
  3. При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
  4. Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
  5. Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
  6. В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
  7. В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

Для чего используется распределительная коробка? Оценка коммерческого использования

Почти в каждой современной электрической системе требуются распределительные коробки. Однако коммерческие электрические системы часто подвергаются более жестким условиям, чем бытовые системы. Для коммерческого применения важно выбирать модели распределительных коробок, которые созданы в соответствии с более жесткими стандартами и оснащены функциями коммерческого уровня.

Для чего сегодня в коммерческих целях используется распределительная коробка? Как найти соединительную коробку, соответствующую потребностям вашего приложения? Впереди мы поговорим о некоторых наиболее распространенных коммерческих случаях использования распределительных коробок. Мы также покажем вам некоторые особенности корпусов Polycase, которые предлагают идеальные решения для защиты вашей проводки!

Для чего используется распределительная коробка в коммерческих целях?

Распределительная коробка представляет собой электрический шкаф, в котором находится одно или несколько соединений проводки. Коробка защищает соединения, которые обычно содержат уязвимые точки, такие как сращивания проводов, от условий окружающей среды и случайного прикосновения. Как вы прочтете в нашем руководстве по распределительной коробке, любая точка соединения двух проводов должна быть защищена распределительной коробкой.

Это делает соединительные коробки столь же важными в коммерческих приложениях, как и в жилых помещениях. Тем не менее, коммерческие распределительные коробки часто должны соответствовать гораздо более широкому диапазону спецификаций, чем бытовые коробки. К счастью, Polycase предлагает полный спектр корпусов, разработанных для обеспечения высокой производительности в коммерческих распределительных коробках.

Чтобы получить правильный уровень защиты при выборе корпуса, предприятия должны учитывать конкретные требования своих сценариев использования. В следующих разделах мы рассмотрим некоторые факторы, которые необходимо знать, начиная с основного решения о том, какой материал вам нужно использовать.

Металлические и пластиковые распределительные коробки

Корпуса распределительных коробок могут быть изготовлены из металла (обычно из алюминия или нержавеющей стали) или пластика (обычно из поликарбоната или АБС-пластика). Выбор между пластиковыми и металлическими распределительными коробками является одним из первых важных моментов при выборе типа корпуса для коммерческого применения.

Выбор зависит от того, какие материалы кабелей и кабелепроводов вы используете. Кабель с металлической оболочкой и металлический кабелепровод обычно требуют распределительной коробки из нержавеющей стали для обеспечения заземления. Пластиковые соединительные коробки являются стандартным выбором для неметаллических кабелей. Polycase предлагает варианты как металлических, так и пластиковых распределительных коробок, и позже мы рассмотрим некоторые лучшие варианты для обоих вариантов.

Выбор распределительной коробки нужного размера

Размер самой распределительной коробки также является важным фактором при выборе. Мы подробно рассматриваем эту тему в нашем руководстве по размерам распределительных коробок, включая стандартные размеры распределительных коробок, установленные Национальным электротехническим кодексом. Коммерческие распределительные коробки обычно больше, чем жилые распределительные коробки, поскольку они часто содержат больше разъемов одновременно.

Подводя итог, вам необходимо учитывать как объем коробки (общее пространство внутри коробки), так и ее заполнение (общий размер компонентов внутри коробки). Используйте таблицы размеров распределительных коробок NEC, чтобы найти корпус нужного размера в зависимости от того, сколько проводников вам нужно. Расстояние между проводами также может быть фактором, который следует учитывать, поскольку размещение проводов в непосредственной близости может создать помехи в вашей системе.

Основные характеристики коммерческих распределительных коробок

Материал и размер — не единственные два фактора, на которые следует обратить внимание при выборе коммерческой распределительной коробки. Функции корпуса, которые мы обсудим ниже, также применимы во многих различных коммерческих приложениях.

1. Рейтинг NEMA или рейтинг IP

Эти две рейтинговые системы измеряют защитные свойства электрических корпусов, включая распределительные коробки. (Прочтите наше руководство NEMA и IP, чтобы понять различия!) По сути, эти рейтинги корпусов позволяют вам выбрать корпус, обеспечивающий уровень защиты, необходимый для ваших проводных соединений.

Ознакомьтесь с местными коммерческими электротехническими нормами, чтобы узнать, нужно ли вам использовать распределительные коробки с определенным рейтингом NEMA или IP. В большинстве случаев коммерческие электрики и инженеры, которые работают с вашей электрической системой, смогут указать вам правильный рейтинг NEMA или IP в соответствии с требованиями местных норм.

2. Пользовательские вырезы/выбивные заглушки

По определению, распределительные коробки почти всегда требуют вырезов и/или заглушек для выполнения своих функций. В большинстве распределительных коробок потребуются вырезы для кабелей и кабелепроводов, которые входят в корпус и выходят из него. Однако это также означает, что корпус должен соответствовать рейтингу NEMA или IP в местах входа и выхода кабелей.

Индивидуальные варианты обработки с ЧПУ Polycase упрощают получение точных вырезов, которые вам нужны в коммерческих распределительных коробках. Кроме того, мы предлагаем несколько различных моделей кабельных вводов для защиты кабельных вводов в корпусах. Для действительно мгновенной настройки мы предлагаем серию SK со встроенными выбивными отверстиями, разработанными для стандартных размеров кабелей.

3. Цифровая печать

Распределительные коробки в коммерческих системах часто необходимо маркировать идентификаторами или инструкциями. Техническим специалистам может потребоваться знать, какие конкретные соединения расположены в распределительной коробке или какие коробки требуют дополнительных мер предосторожности. По этой причине предприятия могут нанимать специализированные полиграфические компании для настройки своих распределительных коробок или могут печатать этикетки и прикреплять их самостоятельно.

Polycase предлагает более простой и быстрый способ получить индивидуальную HD-печать на распределительных коробках. Мы предлагаем великолепную полноцветную цифровую печать на различных моделях корпусов. Кроме того, мы печатаем чернилами, устойчивыми к царапинам и выцветанию, чтобы все рисунки оставались четкими и разборчивыми как можно дольше.

4. Крышки с откидными петлями

Некоторые точки подключения должны быть легко доступны для техников для устранения неполадок, особенно соединения, которые подают питание на важные компоненты системы. Корпуса с откидными крышками являются отличными распределительными коробками для этих приложений.

К счастью, навесные шкафы Polycase обеспечивают эти преимущества без ущерба для безопасности и защиты. Корпус с откидной крышкой может по-прежнему быть водонепроницаемым и/или пыленепроницаемым при добавлении уплотнителя на дверце. В целях безопасности мы включаем в наши навесные шкафы встроенные накладки для замков, чтобы можно было легко прикрепить висячий замок.

5. Оборудование для поверхностного монтажа

Коммерческие распределительные коробки обычно монтируются на стены или другие плоские поверхности, и вам потребуется монтажное оборудование для надежного крепления распределительной коробки. Монтажные ножки и фланцы являются одними из наиболее распространенных и практичных способов добавления монтажного оборудования в электрическую распределительную коробку.

Некоторые модели корпусов Polycase поставляются с уже прикрепленными монтажными ножками, фланцами или другим оборудованием. В других случаях покупатель может оснастить корпус комплектом привинчиваемых ножек. Если вы выбираете модель корпуса, в которой используются аксессуары для поверхностного монтажа, обязательно приобретайте аксессуары, предназначенные для работы с используемой вами моделью.

6. Класс огнестойкости UL 94

Класс огнестойкости UL 94 измеряет способность материала к самозатуханию при воздействии открытого огня. Это может быть ключевой характеристикой коммерческих распределительных коробок, поскольку помогает предотвратить распространение электрического пожара. Самый высокий класс пламени UL (UL 5VA) означает полностью негорючий ящик, а самый низкий (UL H-B) снижает скорость горения, но не самозатухает полностью. См. наше руководство по UL 94 рейтинга пламени для полного объяснения.

Коммерческое применение распределительных коробок

Большинство коммерческих электрических систем имеют несколько распределительных коробок, а в больших системах их может быть сотни или тысячи. Но как организации интегрируют и внедряют эти блоки в свои электрические системы?

Ответ на этот вопрос зависит от конкретных условий применения. Давайте рассмотрим некоторые распространенные области применения коммерческих распределительных коробок и то, как конкретные опасности каждой среды определяют тип необходимой вам коробки.

1. Офисы и магазины

Коммерческие офисы и магазины, как правило, наименее требовательны к распределительным коробкам. Тем не менее, эти приложения по-прежнему нуждаются в базовой защите от несанкционированного доступа и случайного прикосновения, а также обычно им требуются распределительные коробки большего размера, чем в стандартных бытовых коробках.

Иногда для этих приложений не требуются корпуса NEMA или IP. В других случаях подходящим выбором будет модель для помещений, например корпус NEMA 1 или корпус NEMA 12. Тем не менее, в зонах, подверженных неблагоприятным условиям, по-прежнему могут потребоваться наружные распределительные коробки. Указание распределительной коробки, которая немного превосходит требования, может быть разумной стратегией повышения отказоустойчивости системы.

2. Склады и распределительные центры

Большинство складов и распределительных центров не подвержены суровым условиям окружающей среды, но, тем не менее, они требуют применения. Эти объекты часто используют много электроэнергии для питания систем освещения, климат-контроля и других предметов первой необходимости.

Коммерческие шкафы для складов и центров обработки данных должны иметь ударопрочную конструкцию, достаточно места для размещения большого количества соединений и часто должны иметь класс огнестойкости UL 94. Подобным логистическим приложениям также могут потребоваться наружные распределительные коробки для погрузочных доков и других частично открытых мест.

3. Морская среда

Морские применения, такие как грузовые порты, причалы или морские суда, являются одними из самых требовательных для любого типа электрических компонентов. Электрические соединения в этих местах должны выдерживать волны, ветер, агрессивную соленую воду и, возможно, даже погружение в воду.

Таким образом, неудивительно, что для этих сред требуются корпуса, соответствующие наивысшему уровню шкалы NEMA и/или IP. Распределительные коробки NEMA 4X особенно распространены благодаря своей коррозионной стойкости, а корпуса NEMA 6P также популярны благодаря своей чрезвычайной защите от проникновения воды.

4. Производственные помещения

В обрабатывающей промышленности требуются чрезвычайно надежные и хорошо защищенные электрические системы. Высоковольтные нагрузки часто распределяются через чрезвычайно сложные системы по многочисленным ответвлениям. Многие производственные предприятия также представляют опасность, например разлетающиеся обломки и брызги воды.

Все эти факторы могут привести к чрезвычайно сложным условиям. Корпуса NEMA 12 — хороший выбор для менее напряженных производственных условий. С другой стороны, в более опасных средах могут потребоваться корпуса для наружного применения, такие как корпуса NEMA 3R или корпуса NEMA 4X. Наконец, производство — еще один сектор, в котором UL 9Часто требуется 4 класса пламени.

5. Медицинские учреждения

Медицинские учреждения также имеют большие и сложные электрические системы, для которых требуются прочные распределительные коробки. Надежность и простота доступа особенно важны в медицинских приложениях, поскольку сбой в электросети может поставить под угрозу жизнь.

Внутренние распределительные коробки, такие как корпуса NEMA 12, являются обычным выбором для медицинских учреждений. Однако многие медицинские учреждения также являются частью крупных медицинских кампусов с многоквартирными электрическими системами. В таких случаях кожухи наружного исполнения (часто заглубленные под землю) являются неотъемлемой частью безопасной и функциональной местной энергосистемы.

5 лучших коммерческих распределительных коробок от Polycase

Polycase является ведущим поставщиком коммерческих электрических шкафов, включая внутренние и наружные распределительные коробки. В этом разделе мы расскажем о некоторых из наших самых популярных моделей электрических распределительных коробок.

1. Polycase Серия ZQ

Распределительная коробка серии ZQ обладает непревзойденными характеристиками для использования вне помещений. Эти модели отлиты из ударопрочного поликарбоната, который легко модифицируется любыми индивидуальными вырезами. Полный ассортимент принадлежностей серии ZQ, таких как кабельные вводы, упрощает оснащение распределительных коробок практически для любых условий, а пылевлагозащита NEMA 6P защищает их даже в самых неблагоприятных условиях.

2. Серия Polycase ZH

Наши модели серии ZH представляют собой навесные корпуса из поликарбоната NEMA 6P, предназначенные для универсального применения в коммерческих целях. Благодаря защелкам из нержавеющей стали и встроенной защелке замок серии ZH настолько же надежен, насколько и прочен. Его также невероятно легко настроить в соответствии с вашими требованиями благодаря нашим надежным внутренним параметрам настройки.

3. Серия Polycase SK

Серия SK поставляется с предварительно вырезанными заглушками, которые обеспечивают быструю и универсальную настройку практически для любой конфигурации распределительной коробки. Эти заглушки легко удалить с помощью стандартной отвертки, а аксессуары серии SK, такие как кабельные вводы, упрощают поддержание требуемого уровня защиты.

4. Серия Polycase AN

Нужна металлическая распределительная коробка, способная выдержать суровые условия коммерческого применения? Алюминиевые корпуса Polycase серии AN могут стать идеальным выбором. Эти прочные литые под давлением алюминиевые коробки обеспечивают всю надежность, которая требуется распределительным коробкам коммерческого класса, и они соответствуют стандарту NEMA 6P для работы даже в самых напряженных условиях.

5. Серия Polycase SA

Корпуса из нержавеющей стали серии SA являются одними из самых прочных и элегантных вариантов распределительных коробок. Они изготовлены из высококачественной нержавеющей стали 304, а их рейтинг NEMA 4X означает, что они прошли испытания на превосходную коррозионную стойкость. Серия SA также является одной из самых надежных моделей корпусов благодаря встроенной защелке с ключом.

Поликарбонатный корпус Polycase SK-12 с заглушками

Компания Polycase гордится тем, что предлагает самое дружелюбное и компетентное обслуживание клиентов любого производителя корпусов. Мы будем рады помочь вам с проектированием и выбором распределительной коробки для вашего коммерческого применения! Просто позвоните нам по телефону 1-800-248-1233 или свяжитесь с нами через Интернет, чтобы получить бесплатное предложение по вашим индивидуальным распределительным коробкам.

Авторы изображений

Pixachi/Shutterstock.com

Sophon Nawit/Shutterstock.com

Salmanalfa/Shutterstock.com Junction Box 2 09 000

909

Это неотъемлемая часть любой домашней электропроводки.

По

Элизабет Вайнтрауб

Элизабет Вайнтрауб

Элизабет Вайнтрауб — опытный, отмеченный наградами эксперт по недвижимости, обладающий более чем сорокалетним опытом продажи и обслуживания недвижимости. Она неизменно считается ведущим агентом и руководит собственной командой по недвижимости. Элизабет написала книгу об ипотеке, получила звание «Выдающийся пожизненный член Клуба мастеров» от Совета риэлторов Сакраменто и была номинирована Калифорнийской ассоциацией риэлторов в качестве члена-основателя Института сертификации недвижимости (RECI).

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 26.02.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Эмили Эстеп

Факт проверен
Эмили Эстеп

Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Ана Кадена

Распределительные коробки являются неотъемлемой частью систем электропроводки как в домах, так и в зданиях. В этих металлических или пластиковых коробках размещаются и надежно защищаются электрические соединения конструкции. Эти электрические корпуса бывают разных размеров и типов.

Распределительная коробка в действии

Распределительная коробка служит общим местом встречи электрических проводов, где они соединяются, прежде чем двигаться дальше. Эти коробки защищают горячие (черные), белые (нейтральные) и заземляющие (зеленые или медные) электрические провода и могут содержать провода других цветов для второстепенных функций и освещения.

Заключенный в кожух провод Romex проходит от главного электрического щита (или вспомогательного щита) к распределительной коробке. Romex — это торговое название электрического провода с неметаллической оболочкой, который чаще всего используется для ответвления жилой электропроводки. Провода подключаются к оригинальному проводу Romex и распределяются по другим коробкам с приборами. Все калибры проводов (размеры диаметров проводов) должны быть одинаковыми.

Все распределительные коробки должны быть закрыты, установлены правильно и в соответствии с применимыми строительными нормами. Крышка защищает провода, не пропускает грязь и пыль, предотвращает попадание влаги внутрь коробки. Крышка также предотвращает воспламенение горючих материалов искрами в случае возникновения дуги из-за неплотного соединения или короткого замыкания.

Безопасность прежде всего при работе с распределительной коробкой

Всегда отключайте питание перед работой с распределительной коробкой. Вы не хотите быть несчастным человеком, который натыкается на очень опасный провод под напряжением.

Предупреждение

Поскольку иногда бывает сложно выяснить, какой выключатель управляет помещением, в котором вы работаете, и часто через одну распределительную коробку проходит несколько ответвленных цепей, лучше отключить главный выключатель. Знание того, что все питание отключено, устраняет любую путаницу и устраняет риск потенциально фатальной ситуации. Небольшое неудобство заключается в том, чтобы сбросить цифровые часы, чтобы предотвратить травмы или смерть.

Наконец, проделайте отверстие, чтобы обеспечить путь для проводов, чтобы войти в коробку. Используйте кабельный зажим, чтобы закрепить проводку Romex, которая входит в коробку, и закройте провода внутри коробки с помощью гаек. Если вам трудно скрутить провода вместе, используйте плоскогубцы, чтобы обернуть черный к черному и белый к белому, прежде чем прикреплять гайку для провода. Затем надежно заземлите коробку.

Установка коробки

Профессионалы обычно рекомендуют установить распределительную коробку, подведя новый провод от главного электрического щита к коробке, а не отводя существующую электрическую коробку. Вы делаете это, чтобы избежать перегрузки цепи, что помогает защититься от потенциального электрического возгорания.

При добавлении цепи в старый дом проложите новый провод Romex от электрощита. Вы не хотите подключать дорогой телевизор с большим экраном или компьютер с необходимыми данными к старой двухпроводной розетке.

Вы можете купить распределительные коробки в большинстве хозяйственных или хозяйственных магазинов. Распределительная коробка обычно стоит меньше, чем ужин на двоих в McDonald’s, и повышает безопасность электрической системы вашего дома. Находясь в магазине, покупая вашу коробку, возьмите пару дополнительных крышек для любых непокрытых распределительных коробок, которые вы можете найти в гараже вашего дома или во время осмотра чердака.
