Расключение выключателя: Схема подключения выключателя

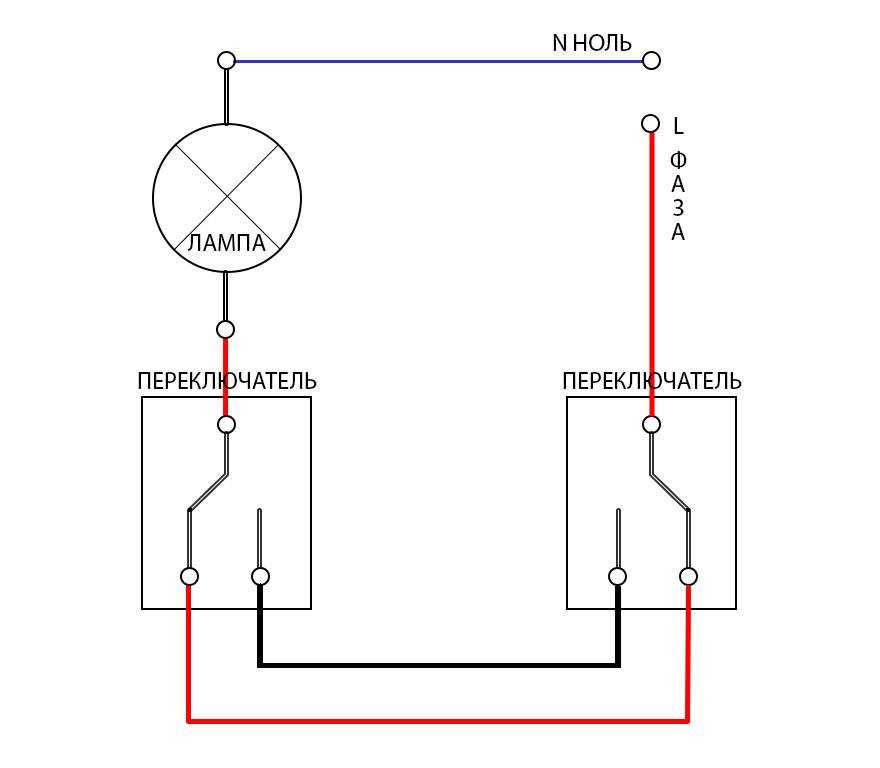

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный). ..

Теперь прокладываем все необходимые провода:

1. Провод от щитка до распределительной коробки.
2. Провод от распределительной коробки до выключателя.
3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

• Шуруповерт или отвертка.
• Нож.
• Перфоратор.

• Изолента.
• Зажимы.
• Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно. Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

• Соединяем медный и алюминиевый провода: как правильно?
• Укладываем проводку в доме: как правильно выбрать провод?

Теги

выключатели

электропроводка

Автор

Антон Гладышев

Автоматические выключатели серии

— знакомство с основами

Автоматические выключатели

: знакомство с основами

Автоматические выключатели

Автоматические выключатели — это многоразовые устройства защиты от перегрузки по току. После срабатывания для разрыва цепи автоматический выключатель можно сбросить, чтобы снова защитить цепь. Существует два общепринятых определения автоматических выключателей. Национальная ассоциация производителей электрооборудования (NEMA) определяет автоматический выключатель как устройство, предназначенное для размыкания и замыкания цепи.
неавтоматическими средствами и автоматически размыкать цепь при заданном перегрузке по току без травм
к себе при правильном применении в рамках своего рейтинга. Американский национальный институт стандартов (ANSI) утверждает
что автоматический выключатель представляет собой механическое коммутационное устройство, способное включать, проводить и отключать токи под
нормальное состояние цепи. Кроме того, он способен производить и проводить ток в течение заданного времени, и
отключающие токи при определенных ненормальных условиях цепи, таких как короткое замыкание. Вся схема
выключатели имеют следующие общие конструктивные и функциональные характеристики:

Корпус автоматического выключателя

Рама автоматического выключателя обеспечивает метод, с помощью которого все необходимые компоненты могут быть установлены и сохранены.
на месте, обеспечивая правильную работу автоматического выключателя. Каркас выключателя обеспечивает жесткость
и сила, необходимая для успешного преодоления процесса прерывания и достижения желаемого прерывания.
Рейтинги. Механическая прочность рамы должна быть достаточной, чтобы выдерживать силы, создаваемые квадратом
ток (I2), который может быть довольно большим и потенциально разрушительным. Каркас обеспечивает изоляцию и изоляцию
пути тока, обеспечивая защиту персонала вблизи оборудования во время работы. Рамка также играет
решающую роль в способности автоматических выключателей соответствовать стандартам. Существует два типа рамок:

• Металлическая рама — Автоматические выключатели с металлической рамой собираются из точных металлических деталей, которые скрепляются болтами и свариваются
  вместе, чтобы сформировать кадр. Старые силовые автоматические выключатели низкого напряжения и текущие силовые автоматические выключатели среднего напряжения
  конструкция металлического каркаса. Исторически сложилось так, что все силовые автоматические выключатели, как выше, так и ниже 600 вольт, назывались металлическими каркасными.
  Автоматические выключатели. Конструкция с металлическим каркасом все еще используется для более высоких напряжений.
• Формованный изоляционный материал — Рамы из литого изоляционного материала изготовлены из прочного изоляционного материала, такого как
  стеклополиэфирные или термореактивные композитные смолы. Размеры варьируются в зависимости от номинального тока автоматического выключателя. Формованный
  Корпуса из изолированного материала в основном связаны с низковольтными автоматическими выключателями в литом корпусе и автоматическими выключателями в изолированном корпусе.
  Благодаря достижениям в области материалов и технологий мы теперь видим силовые автоматические выключатели в литом изолированном корпусе на 600 вольт и
  выше.

Контакты и рабочий механизм

Контакты в автоматическом выключателе обеспечивают способ соединения цепи с системой. Они также предоставляют метод
для изоляции части цепи от остальной системы. Контактная группа содержит фиксированный и подвижный контакт. В качестве
автоматический выключатель размыкается или замыкается, неподвижный контакт сохраняет свое положение, в то время как подвижный контакт замыкается
(замкнуть) или разомкнуть (разорвать) цепь. Когда все сказано и сделано, контакты выполняют простую функцию; они открываются и закрываются.
Автоматические выключатели требуют некоторого типа рабочего механизма для размыкания и замыкания контактов. Этот рабочий механизм может
быть механическим или сочетанием механического и силового. В зависимости от типа рассматриваемого автоматического выключателя,
рабочий механизм может быть призван:

1. Размыкание и замыкание контактов вручную
2. Размыкание и замыкание контактов по требованию
3. Автоматическое открытие контактов

Автоматические выключатели из-за их размера и/или требований некоторых стандартов требуют дополнительной помощи для установки.
механизм в движении для размыкания или замыкания контактов. Дополнительная помощь принимает форму пружин. пружины
играют большую роль в точном функционировании механизмов автоматического выключателя. Пружины растягиваются или сжимаются, чтобы обеспечить энергию, необходимую для правильного размыкания или замыкания контактов. Существует два типа пружинных механизмов:

• Перекидной механизм — Ручная рукоятка на автоматическом выключателе приводится в движение механизмом. Рукоятка перемещается при размыкании или замыкании автоматического выключателя до тех пор, пока не будет достигнута точка, в которой рукоятка перейдет в режим переключения (за точку невозврата), и подпружиненный механизм автоматически разомкнет или замкнет автоматический выключатель. Этот механизм переключения называется типом Quick-Make, Quick-Break, что означает, что скорость, с которой контакты размыкаются или закрываются, не зависит от того, насколько быстро перемещается ручка. Моторный привод может использоваться для автоматического управления ручкой вместо ручного управления. Конструкция такова, что автоматический выключатель срабатывает при необходимости, даже если ручная рукоятка удерживается в положении ON (замкнут).
• Двухступенчатый механизм накопления энергии — Двухступенчатый механизм накопления энергии используется, когда для замыкания автоматического выключателя требуется много энергии и когда необходимо быстрое замыкание. Двухэтапный процесс накопления энергии предназначен для взведения замыкающей пружины и высвобождения энергии для замыкания выключателя. Он использует отдельные открывающие и закрывающие пружины. Это важно, поскольку позволяет заменять замыкающую пружину независимо от процесса открывания. Это позволяет использовать цикл открытия-закрытия-открытия. Двигатель может управляться дистанционно, что обеспечивает максимальную безопасность оператора. Основными преимуществами двухступенчатого механизма накопления энергии являются быстрое повторное включение и безопасность. Быстрое повторное включение достигается за счет накопления заряженной энергии в отдельной замыкающей пружине. Безопасность достигается за счет обеспечения дистанционного взведения пружины.

Расцепитель

Чтобы автоматический выключатель был эффективным, он должен обладать определенным интеллектом, чтобы он мог работать автоматически или реагировать на команду. Без этой возможности автоматический выключатель был бы просто причудливым выключателем. Расцепитель — это интеллект автоматических выключателей. Его функция заключается в отключении рабочего механизма (размыкание цепи) в случае следующих условий перегрузки по току:

1. Тепловая перегрузка
2. Короткое замыкание
3. Замыкание на землю

Существует два типа расцепителей:

• Электромеханический — Этот тип расцепителя обычно используется в автоматических выключателях низкого напряжения. Он встроен в автоматический выключатель и чувствителен к температуре. Термомагнитные расцепители действуют для защиты проводника (провода), защищая оборудование в условиях высокой температуры окружающей среды и обеспечивая более высокую безопасную нагрузку в условиях низкой температуры окружающей среды. В этом расцепителе используются биметаллические элементы и электромагниты для обеспечения защиты от перегрузки и короткого замыкания, которая называется термомагнитной. Часть термовыключателя используется для защиты от перегрузки. Его действие достигается с помощью биметалла, нагреваемого током нагрузки. При длительной перегрузке биметаллический элемент будет прогибаться, вызывая срабатывание рабочего механизма. Часть магнитного расцепителя используется для защиты от короткого замыкания (мгновенной). Его действие достигается с помощью электромагнита, обмотка которого включена последовательно с током нагрузки.
  Когда происходит короткое замыкание, ток, проходящий через проводник, вызывает быстрое увеличение магнитного поля электромагнита, притягивая якорь и вызывая срабатывание автоматического выключателя.
• Электронный — Электронные расцепители обычно состоят из трех компонентов, которые являются внутренними по отношению к расцепителю. Эти компоненты включают в себя трансформатор тока, печатную плату и независимый расцепитель с переносом потока. Трансформатор тока используется в каждой фазе тока для контроля и снижения тока до надлежащего входного уровня. Печатная плата является мозгом системы. Он интерпретирует входной ток и принимает решение на основе заданных параметров. Решение об отключении отправляет выход на независимый расцепитель с переносом потока. Независимый расцепитель с переносом потока — это компонент, который отключает автоматический выключатель.

Дугогасители

Дугогаситель — это компонент автоматического выключателя, который гасит дугу при размыкании контактов. Дуга представляет собой разряд электрического тока, пересекающий зазор между двумя контактами. Автоматические выключатели должны быть спроектированы так, чтобы управлять ими, потому что дуги нельзя предотвратить. Существует четыре метода гашения дуги и несколько методов управления дугой. Дуги образуются при размыкании контактов автоматического выключателя под нагрузкой. Дуги могут быть очень разрушительными и сильно различаться по размеру и интенсивности. Размер дуги зависит от величины тока, возникающего при размыкании контактов. Тепло, связанное с дугой, создает ионизированную газовую среду. Чем больше ионизация, тем лучше условия для поддержания и роста дуги. Чем больше дуга, тем больше тепла создает ионизированная газовая среда. Дугообразование — это состояние, с которым должен быстро и эффективно бороться автоматический выключатель. Здесь важно помнить, что способность автоматического выключателя контролировать дугу является ключом к его способности отключать короткое замыкание. Это важный фактор при выборе автоматических выключателей. Короткое замыкание является наиболее разрушительным состоянием перегрузки по току.

Установка автоматического выключателя

Методы установки автоматических выключателей относятся к тому, как автоматический выключатель используется в отдельном корпусе или сборке. Простота замены и удельная стоимость — два фактора, которые следует учитывать при выборе метода монтажа автоматических выключателей. Автоматические выключатели, в зависимости от типа и/или конкретного применения, монтируются для использования одним из трех основных способов:

• Фиксированная установка — автоматический выключатель, закрепленный болтами в корпусе или узле и жестко закрепленный на раме, считается стационарно установленным автоматическим выключателем. Этот метод имеет самую низкую стоимость покупки, очень надежен и может устанавливаться спереди. Подходит для 600 В и ниже. Питание автоматического выключателя должно быть отключено, чтобы снять и заменить этот блок.
• Съемный — Съемный автоматический выключатель состоит из двух частей: основания, которое привинчено к раме и жестко закреплено проводами, и самого выключателя, который вставляется в основание. Это позволяет заменить устройство без повторной проводки. Этот метод имеет умеренную стоимость покупки, хорошую надежность и возможность фронтального монтажа. Подходит для 600 В и ниже. Подача питания на автоматический выключатель должна быть отключена, чтобы снять и заменить автоматический выключатель.
• Выкатной монтаж — Выдвижной автоматический выключатель также состоит из двух частей: основания, которое крепится болтами и прочно прикрепляется к раме, и самого выключателя, который вставляется в основание. Это позволяет заменять устройство без отключения питания автоматического выключателя. Включение и выключение автоматического выключателя может быть ручным или с использованием какого-либо механизма стеллажа. Этот метод имеет самую высокую стоимость покупки, очень надежен, позволяет проводить тестирование при включении питания и практически не требует монтажа. Он подходит для всех напряжений. Нагрузка должна быть отключена для проверки, удаления или замены выключателя. В целях безопасности он заблокирован для автоматического отключения питания во время извлечения. Стеллажный механизм позволяет перемещать автоматический выключатель, как правило, путем поворота или защелкивания рукоятки. В соответствии с конструкцией, только нагрузка автоматического выключателя должна быть отключена, чтобы выключить автоматический выключатель из положения «Подключено». Это достигается за счет встроенных блокировок, которые автоматически размыкают автоматический выключатель перед вкатыванием.
  начинается. Функция выдвижения весьма полезна, потому что питание всей сборки не нужно отключать для обслуживания автоматического выключателя.

На приведенной выше схеме представлены различные компоненты автоматического выключателя, включая верхнюю и нижнюю клеммы, расцепляющий рычаг и рабочий механизм.

Видеообзор автоматического выключателя

(Назад к автоматическим выключателям)

Каковы основные причины размыкания автоматических выключателей?

Каковы основные причины отключения автоматических выключателей?

Постоянное или прерывистое размыкание автоматического выключателя означает, что цепь перегружена или произошло короткое замыкание в любой точке вашей установки. Возможные причины таких ситуаций перечислены ниже.

Помните, что автоматические выключатели отвечают за защиту вашей электроустановки, а не непосредственно вас.

Прежде всего важно понимать, какую функцию защиты обеспечивает автоматический выключатель. Кратчайший способ понять это; При повторном замыкании автоматического выключателя его можно считать магнитным (короткое замыкание), если он размыкается сразу без нагрева, и тепловым (свыше номинального значения тока), если он размыкается через некоторое время. Основные предметы, которые нужно искать для открытых выключателей, следующие: Это самая известная и первая тепловая причина, которая приходит на ум, что устройства, нагруженные большим током, работают одновременно, а общий ток превышает номинальный ток автоматического выключателя. Чтобы избежать таких проблем, вы можете подтвердить значение силы тока автоматического выключателя, определенное в соответствии с расчетной потребляемой мощностью и установленной мощностью для вашей квартиры. Потребляемая мощность — это общая мощность, когда все устройства в доме, которые предполагается использовать, загружаются одновременно, пока линии прочерчены в проекте установки. Если вы считаете, что автоматический выключатель и линии не соответствуют требуемой мощности, вам следует разделить линии и пропорционально распределить потребляемую мощность, а также увеличить количество автоматических выключателей.

Еще одной причиной теплового отключения является перегрев автоматического выключателя из-за ослабленных соединений, которые недостаточно затянуты.

Распространенными причинами магнитных отключений (внезапное размыкание) являются проблемы с изоляцией. Например, в результате пара на кухнях и в ванных комнатах и ​​протечки воды в розетки могут сработать автоматические выключатели. Чтобы предотвратить эту ситуацию, рекомендуется использовать в этих местах водонепроницаемую розетку.

Отверстие, просверленное в стене гвоздем или сверлом, которое мы будем вбивать в поверхность стены, может вызвать размыкание автоматического выключателя.
